Как правильно проложить проводку в однокомнатной или многокомнатной квартире своими руками: все о процессе монтажа

Как выполнялась проводка в квартире панельного дома

Существует серьезное отличие в организации электропроводки в квартире кирпичного и панельного дома. В обоих случаях монтаж электропроводки от щитка и счетчика до розеток и приборов освещения выполнялся по карте разводки. Но электрик сам определял места для установки распределительных коробок и штробовых каналов под укладку провода.

Для панельного дома дела с разводкой электропроводки обстояли проще и сложнее одновременно из-за следующих обстоятельств:

• Каждая из железобетонных панелей была элементом силового каркаса и несла немалую нагрузку от веса верхних этажей и плит перекрытия, резать бетонную поверхность категорически запрещалось, это могло привести к трещинам и разрушению стен;
• Панельные плиты перекрытия имели каналы заводского изготовления, предназначенные для скрытой укладки и разводки проводов в квартире, как того требует схема электропроводки;
• Качество каналов было крайне низким, а зачастую они были забиты щебнем и кусками бетона, выдавленного в процессе производства плиты.

Поэтому в большинстве случаев строителями и электриками при укладке и разводке проводов использовались ниши под деревянным полом на верхних этажах, через которые и пробрасывалась большая часть проводов. Таким образом, можно было вывести любые группы проводки к потолочным светильникам, выключателям и настенным розеткам, достаточно было пробить сквозное отверстие в плите перекрытия.

Подготовительные мероприятия

Выбор основных параметров электрической сети вашей квартиры

Итак:

• Выбор сечения и материала, из которого будет выполнена электропроводка в однокомнатной квартире, и схема ее размещения во многом зависят от типа прокладки и суммарной мощности всех подключаемых приборов.
  Поэтому, прежде всего, нам следует составить план расположения розеток и сети освещения. При этом следует руководствоваться нормами «Правил устройства электроустановок» (ПУЭ) и элементарными понятиями удобства.
  1. Установка выключателей в ванной комнате запрещена
  2. В ванной комнате запрещена установка розеток без автоматов УЗО.
  3. Выключатели в комнатах должны располагаться у двери со стороны дверной ручки.
  4. Розетки в жилых помещениях могут быть расположены исходя из удобства их использования. При этом рекомендуемыми величинами является высота от 0,3 до 1,8 метра.
  5. Выключатели обычно располагают на высоте 0,6 – 0,8 м.

На фото изображены рекомендуемые расстояния для расположения электропроводки

• Следующим важным шагом становится выбор схемы прокладки электропроводки. Может быть использован метод открытой проводки в коробах или скрытой проводки в стенах. Каждый из этих методов имеет собственные достоинства и недостатки. Так к достоинствам открытой проводки относится:
  1. Возможность монтажа без выполнения ремонта в комнате. Вы просто монтируете под потолком дополнительный короб, в который в дальнейшем укладывается проводка.
  2. Значительно сокращается время монтажа. Так при правильном подходе, в однокомнатной квартире всю проводку можно заменить буквально за один день.
  3. Легкость проведения ремонтных работ и последующего монтажа дополнительных электроприемников.

• А вот преимуществ у скрытой проводки несколько больше:
  1. Согласно ПУЭ, к скрытой проводке предъявляются значительно меньшие требования. Вследствие этого далеко не всегда необходимо использовать дополнительную защиту от механических и термических повреждений. Да и дополнительных коробов к ней покупать нет необходимости. Благодаря этому цена вопроса значительно ниже.
  2. У скрытой проводки при одинаковом сечении провода несколько выше допуски по номинально допустимым токам и токам перегрузки. Достигается это за счет более качественных показателей теплоотдачи.
  3. Скрытая проводка совершенно не портит внешний вид вашей квартиры и не забирает и так небольшое пространство квартиры.
• Исходя из всего этого, можно сделать вывод, что открытую проводку выбирают только в исключительных случаях. Например, когда ремонт уже выполнен, а проводку заменить забыли.
  Либо когда штробление стен крайне нежелательно из-за ветхости здания. В остальных же случаях оптимальным вариантом является хоть и более трудоемкий, но вариант скрытой проводки.

Расчет электрической сети однокомнатной квартиры

Итак:

Прежде всего, нам необходимо рассчитать номинальную нагрузку всех ваших электроприемников. Для этого используем упрощенную формулу; где P – это номинальная мощность электроприборов, U – номинальное напряжение электросети (для однофазной сети это 220В), а I – номинальный ток нашей электросети.

Примерная мощность различных электроприборов

• Исходя из этой формулы, электроприбор мощностью в 1кВт потребляет ток в 4,55 А. Для упрощения расчета и создания определенного запаса принимаем его равным 5А.
• При расчете вашей электрической сети учитывайте только реально возможные ситуации ее использования с максимальной нагрузкой. Не стоит рассчитывать исходя из того, что вы подключите сразу четыре 2кВт обогревателя в одной комнате.
  Ведь вероятность этого достаточно низкая. А схема электропроводки в квартире однокомнатной от такого расчета значительно усложнится и возрастет в цене.
• Теперь приступаем к выбору необходимого нам провода. Делать это следует согласно п.1.3 ПУЭ.
  Но учитывая, что наши нагрузки не велики и сверхточного расчета нам не надо, мы производим приблизительный расчет. Для этого принимаем, что сечение в 1 мм2 медного провода имеет пропускную способность в 10А, а алюминиевого — в 5А.

Выбор сечения провода по номинальной нагрузке

Следующим определяющим для нас пунктом в ПУЭ становится п.6.2.2. Он гласит, что групповые сети внутреннего электроснабжения должны быть оборудованы автоматическими выключателями на номинальный ток не выше 25А. Исходя из этого, нам следует разделить нагрузки в квартире таким образом, чтоб поделить их на группы не более 25А каждая.

Классическая схема

Сначала обратим внимание на классическую схему электропроводки в нашем типе жилья. Она подается на рисунке ниже

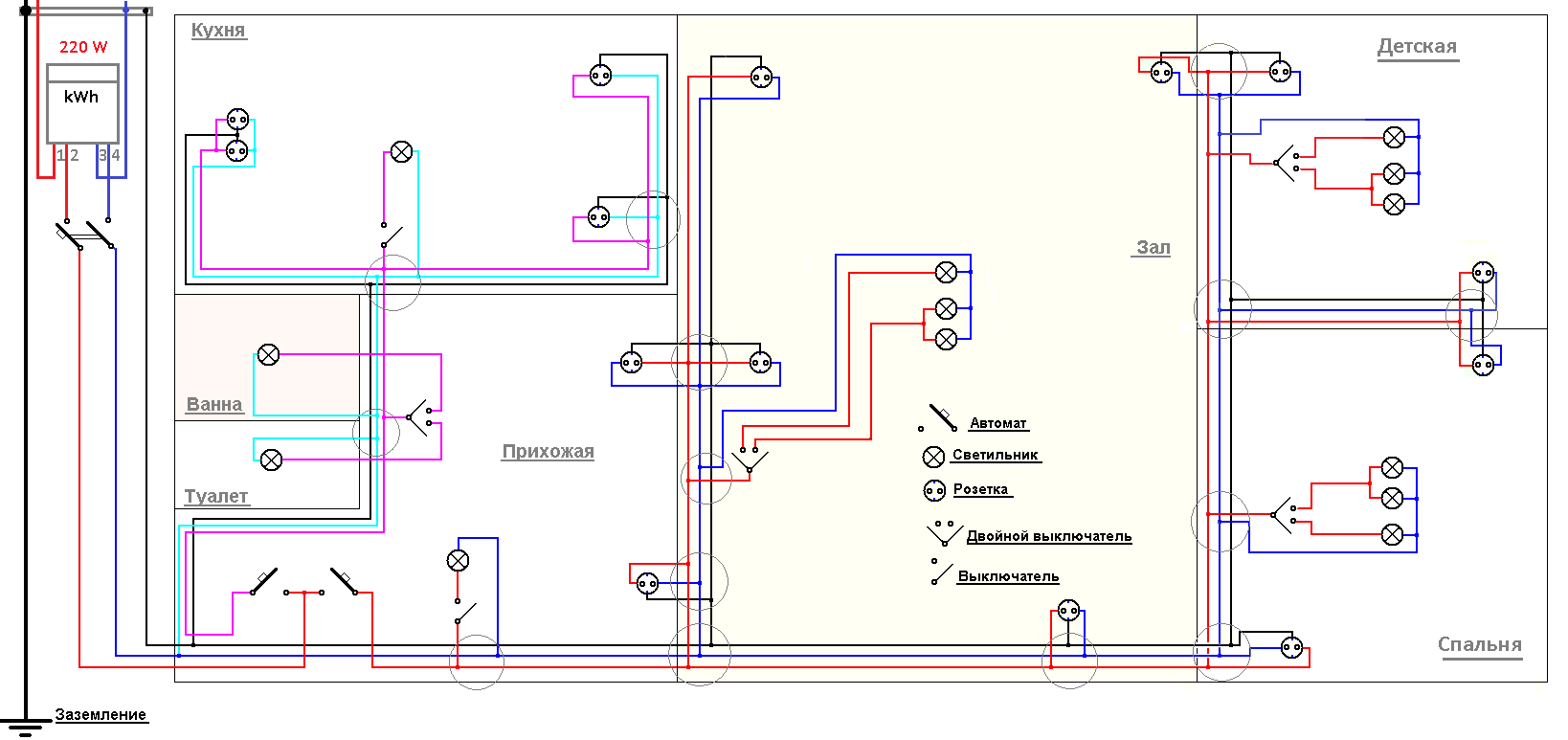

Рис. 1. Типичная схема проводки в однокомнатной квартире

Как видно из схемы, электропроводка состоит из двух ветвей. Одна из них подает ток в коридор (прихожую) и жилую комнату. Вторая ветвь питает светильники и электрические приборы в ванной и на кухне. Интересным фактом является то, что каждая линия используется как для освещения, так и для обеспечения подачи тока к электроприборам.

Конечно, такая схема не идеальна, поскольку при появлении короткого замыкания в розетке или светильнике состоится обесточивание всей комнаты. Такую ситуацию нельзя назвать очень благоприятной и позитивной.

Стоит отметить, что часто такая классическая схема дополнялась отдельной ветвью для питания электрической плиты. Как известно, плита является мощной и требует больше тока.

В результате для уменьшения нагрузки на контур, который идет в кухню, и для повышения уровня безопасности использовали отдельный кабель с большим поперечным сечением. В общем, такую схему электропроводки лучше не использовать.

Электрика в трехкомнатной квартире хрущёвке 57 м2

Проводимые роботы.

Все мы стремимся, к тому, чтобы наш дом был максимально уютен и безопасен. Но никто не сможет отрицать, что уют и безопасность в доме без качественной проводки обеспечить невозможно. Мы пользуемся электричеством изо дня в день и не задумываемся ни о чём, пока не возникают проблемы. Но приходит день, и замена электропроводки становится необходимостью. Лучше всего приурочить монтаж электропроводки к началу строительного ремонта. Это будет самое удобное время для штробления стен и удаления старых проводов. Наша компания составляет подробную или укрупнееную смету, где по пунктам подробно указана стоимость каждой работы. Вы можете позвонить по телефону указанному на нашем сайте и получить бесплатную консультацию. Не нужно экономить на выборе специалиста для ремонта электрики в своей трехкомнатной хрущёвке. Ведь мастер, которого найдёте на электронной площадке объявлений и что подрядился подешевле провести монтаж электропроводов, может оказаться недостаточно компетентен. Некачественно проведённая проводка в худших случаях становится причиной возгораний и аварийных отключений. Получается, что вы сэкономили на комфорте и безопасности вашей семьи. Уместно ли на этом экономить? За плечами у каждого из наших специалистов огромный опыт электромонтажных работ и за каждого из них отвечает наша компания. Не рискуйте и не приглашайте неизвестно откуда появившихся людей. Лучше звоните нам, мы доказали своё право на существование многолетней работой. В условиях нелёгкого и конкурентного рынка Ск Элит-Сервис оказывает услуги электромонтажа с 1996 года. Уж мы точно сделаем замену электрики в трехкомнатной квартире хрущёвке, как всегда, на совесть.

Количество точек в трехкомнатной квартире хрущёвке 58 м2

Таблица приводит список работ по электрике квартиры в стандартной комплектации (стоимость материалов в цену не входит). Цена электромонтажных работ в 3-х комнатной квартире хрущёвке 58 м2 составляет 28000 рублей. Более подробный прайс-лист на электромонтажные работы, единичные расценки, можете посмотреть здесь.

Оптимальное соотношение цены и качества — выбор умных людей.

Вам остается только позвонить и сделать заказ.

Т. +7 (812) 740-51-93

Этапы монтажа и замены электрических проводов

При желании с заменой электропроводки в квартире можно справиться собственными силами.

Однако важно помнить, что это потенциально опасная работа, т.к

электричество при неправильном и неосторожном обращении может нанести непоправимые повреждения

В остальном же следуйте приведенному руководству и все обязательно получится.

Составление плана электрообеспечения

В первую очередь вы должны составить подробный план своей квартиры и указать на нем места установки электророзеток, выключателей и осветительных приборов.

Для большего удобства разбейте всех потребителей на следующие основные группы:

• электророзетки;
• освещение;
• санузел;
• электрическая плита (кухня).

К каждой такой группе прокладывается свой кабель от распределительного щита. При подобной схеме монтажа электропроводки в квартире поломка одной из групп не отразится на работоспособности остальных потребителей.

Необходимо сделать оптимальный расчет сечения кабеля по мощности. по току. Чем толще будут используемые жилы, тем больше денег вы потратите на обустройство электропроводки. Слишком экономить на этом не стоит, но обязательно запомните следующий важный нюанс: в случае прокладки одного толстого кабеля ответвления нужно будет выполнять в электрических распределительных коробках.

При этом обустройство слишком большого количества соединений неизбежно приводит к уменьшению надежности электропроводки.

Не подключайте всю электропроводку к одной группе. Санузел лучше всего подсоединять отдельной линией, т.к

подобные помещения требуют соблюдения особых мер предосторожности. Эту линию рекомендуется оснастить УЗО или дифавтоматом

Демонтаж старой проводки

Приступайте к демонтажу элементов имеющейся электропроводки. Обесточьте квартиру при помощи пакетного выключателя в щитке.

Демонтаж проводов начинайте от распределительных коробов. Крышки этих элементов, как правило, располагаются под потолком. Порядок действий следующий:

1. открывается крышка распределительного короба;
2. обрезается и изолируется вводный провод;
3. удаляются все провода.

Если удаление провода невозможно, его необходимо обрезать и максимально качественно изолировать.

Прокладка новых электрических кабелей

После демонтажа старых кабелей приступайте к укладке новых в соответствии с выбранной схемой проводки в квартире и предварительно составленными чертежами.

Владельцы квартир чаще всего отдают предпочтение скрытой проводке. Для прокладки проводов по такой схеме в стенах нужно предварительно подготовить штробы. Для этого удобно использовать перфоратор, а ещё лучше — самостоятельно изготовленный штроборез .

Штробы прокладываются строго перпендикулярно либо параллельно поверхности пола – диагональная прокладка проводов запрещена техникой безопасности.

Далее выполняется установка электророзеток, выключателей и распределительных коробов. Для этого в стенах предварительно создаются соответствующие углубления.

Высоту установки розеток и выключателей подбирайте на свое усмотрение. Делайте все так, чтобы в дальнейшем вам было удобно

Единственное важное замечание: розетки следует устанавливать на расстоянии не менее 300 мм от поверхности пола

Проверка качества работы

После укладки и закрепления всех проводов в подготовленных каналах, вы должны удостовериться в отсутствии коротких замыканий на смонтированной линии. Такая проверка выполняется при помощи тестера.

Убедившись в отсутствии короткого замыкания, подключите линию к напряжению. Далее нужно проверить работоспособность розеток и осветительных приборов фазовым индикатором или тестером.

В завершение останется лишь заделать каналы при помощи штукатурки. На этом работы по замене электропроводки завершаются. Чтобы они прошли максимально успешно, надо помнить простые рекомендации по технике безопасности и придерживаться их в процессе выполнения запланированных мероприятий.

Проводка на кухне

На кухне обычно используется несколько отдельных контуров. Один на освещение, один на розетки (этот контур ведется кабелем 2х2,5мм) и по одному на каждый из приборов:

• электроварочная панель;
• электроплита;
• проточный водонагреватель;

Каждый из этих контуров ведется отдельно кабелем на 4 мм к автомату на 16А.

Группу из трех-четырех розеток этого контура надо монтировать за нижним шкафчиком, который находится под столешницей. До сих розеток будут подключаться все кухонные приборы. При этом остальные розетки надо размещать в других местах, а точнее там, где будет находиться холодильник и другие габаритные устройства.

В случае использования в однокомнатной квартире электроплиты, следует смонтировать еще одну ветку проводки. Ее особенности зависят от конкретных характеристик самой плиты.

О контуре для освещения для кухни мы упомянули выше.

Проводка в ванной

Остается рассмотреть схему проводки в ванной однокомнатной квартиры. Эта комната является особой и наиболее опасной. Поэтому проводку здесь прокладывают с соблюдением жестких требований. В эту комнату можно выводить два контура: для светильника и электроприборов.

Что касается ветки для светильника, то она является таковой, как и в других комнатах. Исключение составляет место размещения выключателя. Его надо размещать за пределами ванной.

Выключатель должен быть снаружи ванной комнаты

Контур для розеток может быть установлен только тогда, когда он имеет УЗО или распределительный трансформатор. Конечно, каждая розетка должна иметь такой корпус, который является защищенным от влаги. Хотя, на рисунке указана только одна розетка, обычно требуется три. Требования к кабелю и параметрам УЗО, АВ являются такими же, как и к составляющим контура розеточной группы на кухне.

Где монтировать каждую ветку?

Стоит отметить, что схема проводки однокомнатной квартиры определяет не только количество и местоположение розеток, светильников, выключателей, но и определяет маршруты прохождения кабелей. Здесь есть свои нюансы. Они зависят от того, в каком доме находится однокомнатная квартира, и какую отделку будет иметь каждая комната.

Если владельцы будут устанавливать подвесной потолок и отделывать стены гипсокартоном, то маршруты могут быть произвольными. Главное, чтобы кабели размещались только горизонтально и вертикально, а также не перекрещивались. В этом случае электропровода будут прятаться за гипсокартоном.

В том случае, если дом панельный, то электропроводку придется устанавливать или в полу, или в специальных каналах, или в пространстве, которое находится на стыке потолка и стены. Как известно, стены панельных домов нельзя штробить в горизонтальном направлении.

Поэтому горизонтальная проводка будет размещаться в названных выше местах. Вертикальная может проводиться в штробах (такие штробы можно делать).

В кирпичном доме можно прокладывать кабель наиболее коротким путем, поскольку проводка может скрываться как под штукатурку, так и в штробы. В зависимости от этих особенностей обозначают маршруты каждой ветви. Далее берут метр и измеряют необходимое количество электропроводов.

Инструменты для монтажа проводки

Итак, мы знаем, как подобрать каждый элемент электропроводки, а также как и где их размещать. Теперь рассмотрим, какие инструменты необходимо иметь, чтобы установить эти элементы.

Инструменты должны быть представлены:

Расчёт схемы

Схема электропроводки в стандартной трёхкомнатной квартире построена на определении точных данных по количеству розеток, выключателей, длине кабеля. Наброски схемы «на глаз» не увенчивались успехом, особенно когда дело касается 3-х комнат.

Отдельного внимания на схеме проводки квартиры заслуживают розетки кухни. Их там больше всего, и многие предназначены для подключения мощных приборов. Все они должны быть с заземлением.

Многие берут за правило сознательно завышать количество точек и выключателей в трехкомнатной квартире. Параллельно с этим вы увеличиваете работу себе и повысите денежные затраты.

Если планируете дополнительно использовать ряд приборов и оборудования, то высчитайте правильно количество сопротивления, согласно закону Ома.

В перечне «Правил устройств электрических установок» чётко расписано потребление каждого прибора, его мощность, прочие данные. Существует специальная формула для правильного расчёта, но это уже для идеальных данных.

В быту достаточно будет знать такие цифры:

• фен – 500 Вт;
• утюг – 700;
• электрическая плита — 1300;
• тостер – 700;
• кофеварка – 900;
• обогреватель – 1200;
• электрический чайник – 1400;
• пылесос – 500;
• радио – 100;
• телевизор – 300;
• холодильник – 500;
• духовка – 1500;
• печь – 1700;
• компьютер – 500.

Произведя элементарные расчёты согласно формуле, мы получим: прибор мощностью 1100 Вт, ток в кабеле 1100/220 = 5,0 Ампер.

Далее переходим к выбору самого кабеля. Он изготавливается из алюминия или меди, покрыт резиновой изоляцией.

Перед прокладкой проводки следует чётко руководствоваться нормами и рекомендациями, изложенными в первом пункте «Правил устройств электрических установок».

В нем говорится, что провод следует выбирать исходя из таких параметров, как тип изоляции, уровень влажности, материал отделки стены. Конечно, данные расчёты сделаны для идеальных условий, которых нет в жизни вообще.

https://youtube.com/watch?v=ZkNdQcQBIzU

Тип разводки для трехкомнатной квартиры обычно выбирают комбинированный («шлейфа» и «звезды»). Можно сказать, что подключение приборов на схеме будет параллельно-последовательным. Существуют стандартные схемы, которыми всегда можно воспользоваться.

Установка распределительного щита

Внутри однокомнатной квартиры устанавливается распределительный щит, недалеко от входной двери.

Питание распределительного щита осуществляется через электросчетчик и автоматический выключатель, устанавливаемый непосредственно перед счетчиком. Этот автомат может быть однополюсным или трехполюсным, в зависимости от потребностей квартиры в электроэнергии.

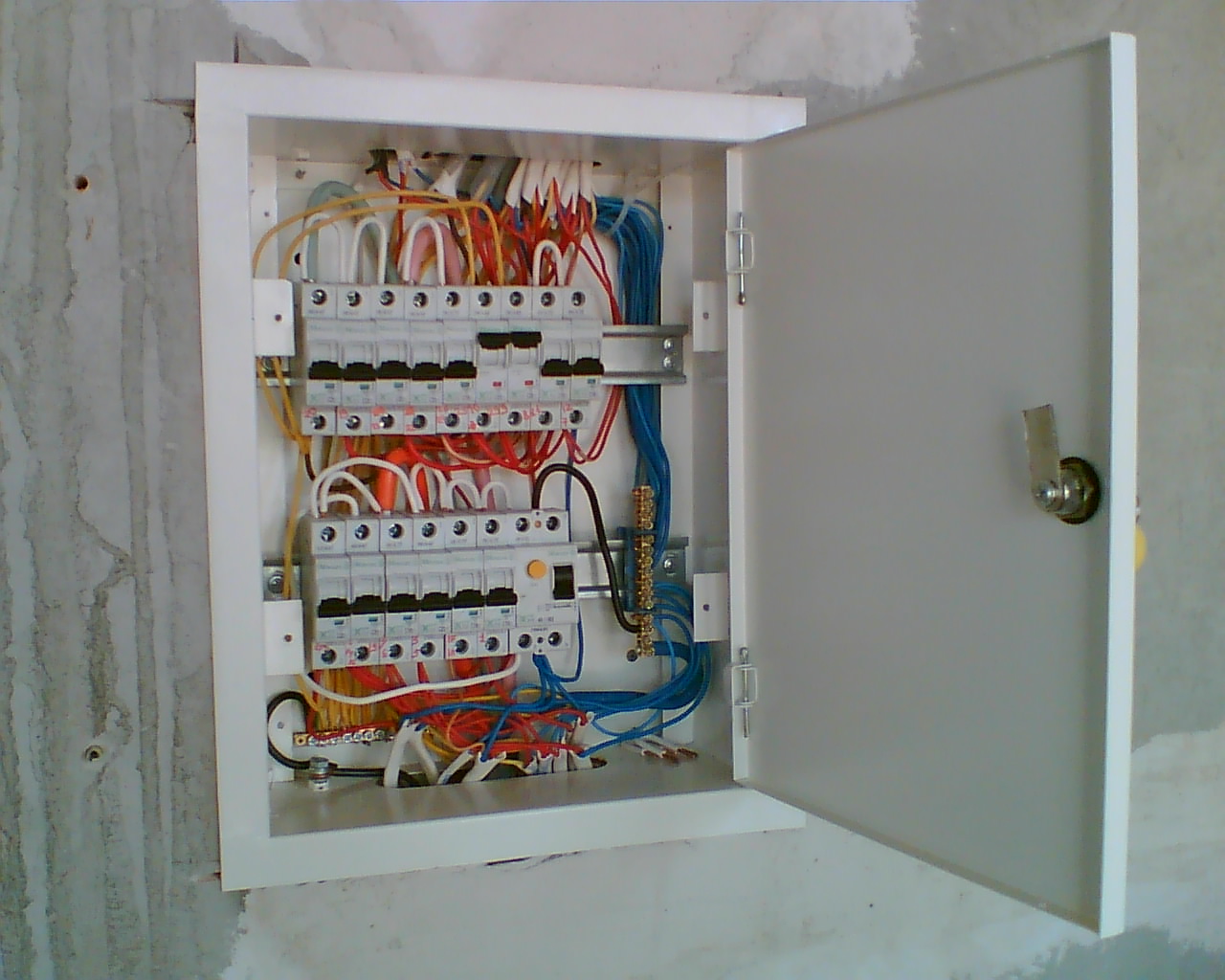

Он должен располагаться в специальном боксе, допускающем возможность его опломбирования.

Электросчетчик и вводной автомат устанавливаются, как правило, в коммунальном шкафу (ящике) на лестничной площадке, но в отдельных случаях, в зданиях старой постройки, могут располагаться внутри квартиры.

Электропроводка в однокомнатной, трехкомнатной, многокомнатной квартире, квартире-студии

Отличительная особенность однокомнатной квартиры – минимальное, в сравнении с большими по площади помещениями, количество подключаемого электрического оборудования.

Схема проводки многокомнатной квартиры

Между тем, при планировании и составлении схемы электропроводки целесообразно провести отдельные автоматы защиты на кухню, ванную и гостиную.

В обязательном порядке необходимо выполнить следующие операции:

• определиться с параметрами сети;
• выполнить расчет нагрузки;
• вычислить сечение и длину кабелей;
• установить количество и пределы номинала УЗО;
• выбрать схему подключения с требуемыми группами.

Главные правила

Электропроводку следует проектировать с соблюдением строительных норм и правил, а монтаж осуществлять по правилам устройства электроустановок. Требования этих документов нужно обязательно соблюдать, так как они написаны и с учетом всех несчастных случаев в быту и на производстве.

Ниже приведены основные правила, по которым делают разводку электропроводки в доме или квартире. Согласно им составляют схемы.

Должен быть обеспечен легкий доступ к распределительному щиту, счетчику, распределительным коробкам, розеткам и выключателям электропроводки.
Розетки нужно устанавливать на высоте 30 – 80 см от пола и не ближе 50 см к газовым, электрическим плитам, радиаторам отопления и трубам. Кабель к розеткам необходимо прокладывать снизу. Количество устанавливаемых розеток в комнате определяется из расчета 1 розетка на 6 квадратных метров. На кухне устанавливается столько розеток, сколько требуется для приборов. Розетка в ванной должна подключаться через маломощный трансформатор, размещенный за ее стенами.

Выключатели в квартире устанавливаются на высоте 60 – 150 см от пола в легкодоступных местах. Провод к выключателям прокладывается сверху.

Кабели должны прокладываться по прямой горизонтальной или вертикальной линии. Пересечение кабелей, а также прокладка по диагонали или кривой не допускается. При горизонтальной прокладке электропроводки, расстояние между проводами и балками перекрытия должно быть не меньше 10 см; потолком и проводом 10 – 15 см, а от пола прокладываться на высоте 15-20 см. При схеме с вертикальной прокладкой, провода должны находиться на расстоянии не менее 10 см от края проёма двери или окна; от газовых труб – более 40 см.

Если прокладываете кабель под трубой отопления нужно помнить, что расстояние между ними должно быть не менее 3 см. При параллельной прокладке нужно предусмотреть зазор между проводами более 3 мм или вести их раздельно в кабельном канале, гофрированной трубе. Соединение проводов должно производиться только внутри распределительных коробок.

https://youtube.com/watch?v=XW09RsRD30c

Соединение кабелей из различных металлов осуществляются через специальную колодку. Заземляющий и нулевой провода к приборам крепятся только болтовым соединением.

РАБОТА

С работой также цены различны. Есть бригады, которые работают за фиксированную цену — таких в столичных регионах основное количество. Например — за «трешку» работа под ключ будет стоить в районе 60 – 70 000 рублей. Если повезет — то можете найти в 50 000 рублей, но опять же нужно спросить квалификацию, а то такие мастера вам наделают! В регионах нормальная цена, опять же за «трешку» в 40 — 50 000 рублей. Сюда входит и освещение и розетки и щиток с автоматами.

Также есть компании, которые работают, что говорится – «от заказчика». У них фиксированные цены, а поэтому существует большой перечень работ.

Вот небольшой усредненный пример:

-Установка щитка, подключение счетчика и разводка автоматов – 10 000 рублей.

— Проводка одной розетки – 1000 рублей.

— Проводка одного осветительного прибора – 1000 рублей.

— Проводка для выключателя – 1000 рублей

Если подбить по деньгам за работу. То для «трешки» стоимость работы по проводке получается: 10000 рублей (щиток) + (розеток у нас 4 в комнате и две в санузле (кухня + три комнаты + санузел), а значит 4 + 12 + 2=18 розеток), отдельно за линию для электроплиты могут взять еще 1000 рублей. Освещение – 5 выключателей – 5000 рублей и минимум 5 ламп (еще 5000 рублей). Складываем – 10 000 + 18 000 + 1000 + 5 000 + 5 000 = 39 000 рублей. Нужно отметить — что если потолок натяжной, электрики оставляют только вывод, а дальше все делают монтажники натяжных потолков. Такие цены у нас в городе, в столице цены выше и там берут 1500 рублей за розетку, выключатель и светильник. Так что удорожание существенное. Получается уже выше 50 000 рублей.

Размещение электропроводки в однокомнатной квартире

Типичная схема электропроводки в однокомнатной квартире включает в себя две ветви, которые питают жилую комнату и ванную (с туалетом) с кухней.

Идеальная схема электропроводки однокомнатной квартиры будет предусматривать отдельные кабели для различных групп элементов.

Помимо места расположения розеток, светильников и приборов в однокомнатной квартире, необходимо определить маршруты прохождения кабелей. Они будут зависеть от типа самого помещения и дизайна интерьера. Например, в панельных домах проводку необходимо прокладывать в полу или на стыке пола и стен. А в кирпичном доме в однокомнатной квартире проводку можно спрятать в штробах стен.
