Замена электропроводки в хрущевке

Содержание

Этапы замены проводки

Сигналом о необходимости проведения монтажа новой проводки служат следующие признаки:

Стены пробивает током;
При включении нескольких бытовых приборов, постоянно выбивает пробки;
Розетки искрятся и оплавляются;
Присутствие специфического запаха гари.

Кроме этого, установка мощных бытовых приборов (бойлер, стиральная и посудомоечная машина и другие), также может требовать прокладки отдельных линий.

Замена электрики в “хрущевках” выполняется поэтапно.

Расчет сечения электрического кабеля. Для этого нужно определить суммарную потребляемую мощность всеми электроприборами и оборудованием, плюс 20-30% запаса.
Выбор и покупка всех элементов электропроводки. Это могут сделать заказчики самостоятельно или заказать у специалистов. Второй вариант является более предпочтительным, так как многие мастера имеют персональные скидки в строительных гипермаркетах и специализированных магазинах, а также лучше ориентируются в производителях.
Составление актуальной схемы.
Полное обесточивание квартиры.
Демонтаж старой проводки.
Дополнительное штробление стен (при необходимости), установка выключателей, евророзеток, распределительных коробок, автоматов.
Прокладка кабеля и поочередное подключение, согласно составленной схемы.
Подключение электроавтоматов.

Стоит ли менять электропроводку частями

Чтобы было понятно, рационально менять электрику по частям и можно ли так делать вообще, для начала перечислим преимущества такого вида электромонтажа:

Меньшие затраты.
Скорость электромонтажа нескольких комнат (либо отдельных линий) выше, чем полная замена проводки.
Нет необходимости делать ремонт во всех комнатах.

На этом достоинства частичной замены электропроводки заканчиваются. Если говорить о недостатках, их гораздо больше:

Соединять алюминий с медью можно далеко не всеми способами и в любом случае такое соединения является опасным. Как мы знаем, раньше вся проводка проводилась алюминиевым проводом, сейчас же нужно использовать медный кабель. Поэтому избежать соединения алюминия и меди при частичной замене электрике невозможно.
Сложность соединения новых линий в старых распределительных коробках. Во-первых, в старых распредкоробках мало места для коммутации жил. Во-вторых, алюминиевые провода достаточно хрупкие и могут сломаться при укладке новой линии.
Повышенная нагрузка на старую проводку. Если вы просто решите частично поменять электропроводку в квартире либо доме, при этом подключив новый кабель к старому в распредкоробке, может возникнуть перегрузка. Связана она с тем, что к коробке от щитка будет идти старый алюминиевый провод маленького сечения, который скорее всего не выдержит новую нагрузку. В результате придется тянуть новый кабель напрямую от щитка, минуя распредкоробки. А это не только проблематично, но еще и усложняет схему электропроводки.
Больший расход материалов. В связи с применением «обходных схем» уйдет больше кабеля на электромонтаж в целом. Да и сами работы будут сложнее и дороже (если воспользоваться услугами специалистов).

Как вы видите, частичная замена электропроводки в квартире и доме возможна, однако она более проблематичная и небезопасна. Низкая надежность соединений, а также высокая вероятность возникновения перегрузки в сети является достаточно весомыми недостатками.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

https://youtube.com/watch?v=Yr8S-0dpNgg

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Где искать проводку

Проводка в панельных домах прокладывается в специальных каналах внутри панелей. Они предусмотрены конструкцией плит. На рисунке ниже вы видите несколько примеров типовых расположений каналов.

Вы можете заметить, что каналы располагаются под углом, а не всегда вертикально или горизонтально ка принято считать. Кроме этих каналов возможна прокладка проводов в балках под потолком. Эти балки напоминают бордюры, выступающие над поверхностью стены в углу с потолочной плитой.

Проводка требует соединений, поэтому нужно найти и расположение распределительных коробок. Они могут быть открытыми – слегка выступать над стеной, тогда их содержимое скрывается за пластиковой крышкой, а могут быть и заштукатурены.

Интересно! В однокомнатной квартире может быть всего 1 распредкоробка, которая доступна без снятия обоев.

В этом случае чтобы найти распредкоробку придется не только снимать обои, но и возможно простукивать всю стену вдоль потолочного угла, пока не услышите характерный звук пустоты. После чего это место просто проламывается. То же самое делают и по потолку. О том, как найти распределительную коробку, мы подробно рассказывали в отдельной статье.

После того как вы найдете все коробки и розетки вы сможете оценить, как проложены провода. На рисунке ниже изображен внешний вид канала для проводки в нижней части потолочной распредкоробки.

Кстати, хрущевки можно разделить на два типа. Первый – это дома с несущими внешними стенами, то есть те в которых есть окна, а второй – с несущими внутренними стенами. В любом случае бетонные плиты – это силовая конструкция, а те, которые не выполняют несущей роли – они являются ребрами жесткости, подробнее об этом ниже.

Замена электропроводки в хрущевке требует хотя бы приблизительного знания где она может быть (где проходит кабель), а также знания типовых схем. Электрическая схема квартиры зависит от количества комнат. Обобщённо выходит следующая ситуация: в каждой жилой комнате есть 1 светильник и 2-4 розетки (в зависимости от площади), при этом в маленьких комнатах, порядка 10 кв. м. может быть и вовсе 1 розетка.

Ниже приведена подборка типовых решений разводки электропроводки хрущевок.

Для 1 комнатной квартиры:

Для 2 комнатной:

На видео ниже наглядно показывается, как найти проводку в хрущевке:

https://youtube.com/watch?v=Tje24bgmRVg

Замена проводки в доме

Полная замена электропроводки для жильцов старых домов чаще всего становится жизненной необходимостью. Старая сеть уже не справляется с повышенными нагрузками, становится причиной пожара. Новую трассу можно проложить открыто или скрыто. Первый вариант имеет несомненные достоинства:

подходит для помещений с готовой отделкой;
отличается высокой ремонтопригодностью;
замена электропроводки в хрущевке может быть выполнена за 1-2 дня.

Открытую проводку закрепляют непосредственно на поверхности стен, применяя специальные кабель-каналы, фарфоровые изоляторы. Недостатков у этого способа немного, но они существенные. Первый: провода хуже защищены от механического повреждения, воздействия влаги, тепла. Второй: такое решение выглядит эстетически непривлекательным. Кроме того, никуда не деться от жгута электропроводки, который протянется к щитку. Поэтому чаще для жилых помещений все-таки выбирают скрытую прокладку. Она абсолютно не видна, лучше защищена от негативного влияния, предпочтительнее с противопожарной точки зрения.

Независимо от того, как будет выполняться замена электропроводки в доме своими руками, сначала составляют схему трассы, указывая точки подключения, места прохождения линий. Разрабатывая схему, учитывают несколько важных моментов:

для мощных приборов (бойлер, кондиционер, электроплиту) рекомендуется предусмотреть отдельную линию со своей розеткой;
всех потребителей разбить минимум на две группы (розетки, освещение).

Схема дает возможность подсчитать количество фурнитуры, длину кабеля.

От повторного использования старых элементов лучше отказаться: нет гарантии, что они сохранили свои эксплуатационные характеристики.

Из инструментов понадобится фазоуказатель, плоскогубцы, отвертка, перфоратор, нож. Замена электропроводки в хрущевке начинается с обесточивания сети. Затем демонтируют старую жилу, готовят место под новую трассу. Монтаж пройдет быстро и с минимальными затратами, если получится использовать существующий канал. Правда, при этом сложнее перенести розетки, выключатели.

Прокладку можно вести от щитка к комнатам и наоборот. Второй способ позволяет обойтись без обесточивания всей квартиры на длительное время. Соединение жил выполняют только в распределительной коробке: скруткой, пайкой, сваркой, клеммниками. Скрутка в чистом виде запрещена для соединения жил. Ее обычно используют как временный вариант. Часто скруткой соединяют провода, чтобы затем окончательно зафиксировать их сваркой. Для этого зачищают провода на 4-5 см, загибают их пополам, скручивают плоскогубцами до получения тугого жгута электропроводки. Сварка поможет сделать крепление практически неразъемным. Готовую сеть проверяют мультиметром. Если повреждений нет, борозды заделывают алебастром или шпаклевкой. После высыхания монтируют электрофурнитуру.

Подробности монтажа

Приведенный выше список требует некоторой конкретизации, дабы не допустить каких-либо ошибок при ремонте в двухкомнатной квартире.

https://youtube.com/watch?v=EIxrnd41GPY

Когда разрабатывается принципиальная схема разводки электропроводки, нужно учесть, что цепи питания (розетки) и освещения должны быть независимы.

Более того, желательно повесить на разные автоматы даже розетки в разных комнатах двухкомнатной квартиры, а еще лучше, если в каждом из помещений будут основная и дополнительная ветви питания.

25 амперного входного автомата для двухкомнатной квартиры будет вполне достаточно. Его коэффициент запаса по току не должен превышать 1,5, иначе может постоянно выбивать общедомовой автомат или, чего лучше, пострадать домовая электропроводка.

В соответствии с энергопотреблением разных комнат выбираются типы УЗО и толщина монтажного провода. Общеквартирное УЗО должно быть рассчитано на ток 50 А.

Кухня, как самый серьезный потребитель электричества, должна иметь две отдельные ветви медной электропроводки, сечением 4 кв. мм, с установленным на них 25 амперным автоматом и УЗО на 30 A.

Для остальных потребителей будет достаточно автомата на 16 A и УЗО на 20 A, использующих провод с сечением 2,5 кв. мм.

Составить хоть сколько-нибудь вразумительный план (топологию) электропроводки невозможно без плана двухкомнатной квартиры. Его можно найти в ДЭЗ или БТИ. На чертеже должны быть указаны две ветви или более, идущие в каждое помещение. Розетки должны запитываться отдельно от освещения.

Исключением является ванная комната, в которой, ввиду повышенной влажности не может быть ни розеток, ни распределительных коробок. Она оборудуется исключительно светильником потолочного типа, имеющим влагозащитным исполнением и, возможно, бойлером.

На чертеже не должно быть линий, ведущих на балкон. Это категорически запрещено ПЭУ. Отдельно нужно упомянуть умельцев, желающих обойтись без согласования и утверждения схемы и плана модернизации квартиры.

Любой опытный инспектор сразу заметит нарушения, просто проверяя показания счетчика. Штрафы сейчас отнюдь не шуточные. Поэтому к этому вопросу нужно отнестись со всей серьезностью.

Замена электропроводки своими руками

Приступая к капитальным переделкам, хозяева помещений сталкиваются с необходимостью замены электропроводки. Этот процесс нельзя назвать простым, но при определенных усилиях его вполне реально реализовать своими силами. Неизбежность его выполнения обусловлена изношенностью электросетей, их неспособностью справляться с возросшими нагрузками. Особенно остро проблема встает перед жильцами старых домов.

Чтобы заменить электропроводку без привлечения профессионалов, понадобится тщательная подготовка: изучить теорию, составить план, подобрать комплектующие, инструменты. Не следует пренебрегать консультацией с квалифицированным электриком. Соблюдая несложные правила, можно гарантировать, что новая сеть будет работать долго, надежно, не станет причиной короткого замыкания или пожара.

Полная или частичная замена?

Владельцам жилья приходится выбирать: частичная или полная замена электропроводки. Чем они отличаются? Частичный ремонт подразумевает изменения в отдельном помещении, смену лишь некоторых элементов (выключателей, розеток). Его плюсом является быстрота исполнения, минимум ущерба отделке, экономия средств. Его минусы: не решает задачу увеличения потребления электроэнергии; остаются участки, не отвечающие современным требованиям.

Частичная замена электропроводки в доме своими руками продолжает пользоваться популярностью у домашних мастеров, которые осознают огромный объем предстоящих переделок. Однако такой подход неверен. Специалисты рекомендуют проанализировать ситуацию:

Степень износа сетей. Узнать ее несложно, если известна дата постройки дома. Чем старше строение, тем сильнее изношены коммуникации.
Материал. Раньше монтаж электропроводки вели из алюминиевых проводов. Они безнадежно устарели, их, безусловно, необходимо менять на медные.
Потребляемая мощность. Для подключения единичного прибора можно протянуть к нему дополнительную линию. Если мощности недостаточно для большого количества техники, потребуется капитальный ремонт.

Потребность полной реконструкции возникает при подключении техники, требующей заземления. Новостройки зачастую уже оборудованы заземлением, которое подведено к каждой розетке. Старые дома потребуют полной реконструкции системы электроснабжения.

При этом наличие минимальных теоретических знаний, представление о порядке подключения поможет контролировать реализацию запланированных мероприятий сторонними работниками.

https://youtube.com/watch?v=GKyd5m-VeI0

Инструкция по замене проводки

На подготовительном этапе требуется провести зрительный осмотр и проверку качества подключения. Дальнейшие операции выполняются по алгоритму, разработанному профессиональными электриками.

Обесточивание

Перед началом работ необходимо обесточить квартиру

Чтобы получить доступ к системе и не удариться током, понадобится:

Выключить основной автомат, от которого кабели идут к квартире.
Проверить наличие напряжения.
Обесточить каждый провод, предварительно проверив его фазоуказателем.
Протестировать на напряжение выключатели и розетки.

Демонтаж старых проводов

Электропроводку демонтируют после полного выключения электричества. Это можно уточнить при помощи мультиметра.

Сначала производят локальный демонтаж от распредкороба под потолком. Его открывают, находят вводный кабель и удаляют. Если провод не вытягивается, его обрезают подальше, а затем изолируют. Дальнейшие работы выполняются аналогичным образом.

Подготовка поверхности

Штробление стен под проводку

Штробление стены возможно горизонтально или вертикально.

Разметка точек расположения подрозетников по чертежам.
Разметка мест под розетки с возможностью маскировки шнура.
Аккуратное определение границ каналов перфоратором.
Ручное выравнивание отверстий долотом.
Выполнение косого реза болгаркой для ровного расположения проводоа.
Проделывание отверстий в кирпичной стене при помощи коронки, надетой на перфоратор.

Заземление линии

Заземление в квартире

Устройство защитной линии в домах застройки периода 1960-1980 гг. не было предусмотрено. Чтобы решить вопрос, где взять заземление в хрущевке, понадобится сделать зануление:

Соединить контакт земли в розетке с нулем.
Вывести конструкцию на щиток извне.

Подключение, при котором входной автомат в момент работы защиты по току включает «ноль», запрещено нормативами.

Монтаж

Монтаж подрозетника

Монтаж новой электролинии осуществляется поэтапно:

Установка подрозетников на алебастр в лунки.
Нарезка кабеля и гофрированной трубы на нужную длину.
Протягивание провода внутри гофры на ровной поверхности.
Укладка гофры в штробу с заводом концов кабеля в подрозетник.
Выравнивание лунки по линии стены.
Замазка штробы небольшими отрезками, через каждые 50 см.
Завод второго конца гофры на щит ввода.
Обработка концов проводов пастой, скрепление хомутом и фиксация на клемме защиты щитка.

Проверка и оштукатуривание

Вывод проводов на клеммы

Тестирование готовой системы осуществляется так:

Выключается электричество, подается ток.
Проверяется каждая ветвь кабеля тестером на предмет короткого замыкания. Для этого индикатором находится ноль и фаза.
Вывод проводов на соответствующие клеммы.
Повторное тестирование на предмет короткого замыкания.
Включение главного автомата, подача электричества.

На последнем этапе на поверхность стены наносится грунтовка, затем слой штукатурки и отделка.

Самостоятельная замена электрической линии в хрущевках осложняется старыми проводами, непонятной схемой подключения, отсутствием заземления. По этой причине стоит придерживаться точной последовательности работ, составлять подробные чертежи и консультироваться со специалистами.

https://youtube.com/watch?v=Ro0YrtJdB28

Сколько нужно проводов?

Разводка электропроводки на кухне потребует большое количество кабеля и провода. Всё правильно распланировать и посчитать удобнее в пустом помещении.

Нарисуйте на полу план расстановки мебели и бытовой техники.
Рядом с приборами продумайте места установки розеток.
Отметьте на потолке, где будет основной светильник и дополнительное освещение.
На стене вверху (на расстоянии 15-20 см от потолка) наметьте место монтажа распределительной коробки. Нарисуйте, по какому пути к ней будет подходить вводной кабель, идущий от общего квартирного щитка.
От распределительной коробки начертите прямо по стенам пути прохождения проводов к розеткам, выключателям и осветительным приборам. Помните, что они могут быть только горизонтальными или вертикальными, никаких «наискосок» для экономии материалов не допускается.
На ваших кухонных стенах получилась наглядная схема, берите в руки рулетку и замеряйте нужное количество провода.

Естественно, не покупайте провода впритык, обязательно учтите запас на разделку жил. Для освещения берите провод с медными жилами сечением 1,5 мм 2 , для запитки розеток от 2,5 до 4 мм 2 .

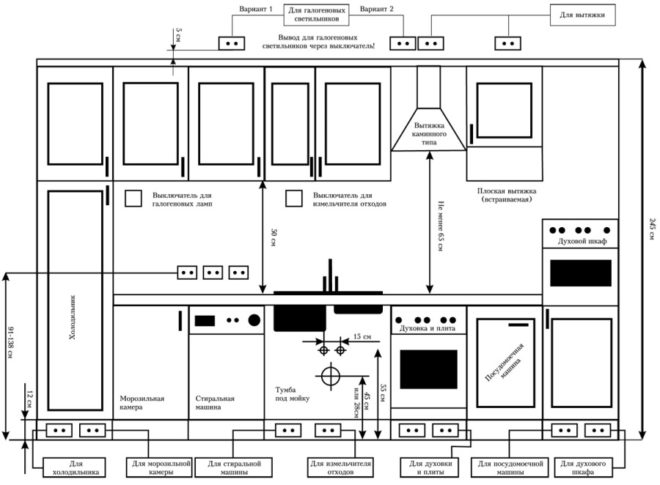

Правила размещения кухонных розеток

Проводка на кухне вполне может быть смонтирована своими руками, важно только учесть все требования, предъявляемые именно к этим помещениям. Особенно много нюансов по размещению розеток. Наглядно многие из них показаны на видео:

Наглядно многие из них показаны на видео:

https://youtube.com/watch?v=mYebQF1y3fk

Стандартно их монтируют на высоте 25-30 см от пола. Но на кухне этой цифрой можно варьировать, потому что не всегда удобно подключать бытовой прибор в таком месте. Очень часто несколько розеток или розеточный блок располагают над так называемым кухонным фартуком (на рабочей стенке) на высоте 100-110 см от пола.

Запрещено монтировать розетки в месте, где в них может попадать влага (над или под мойкой, позади посудомоечной машины, вблизи с плитой).
Если по каким-то причинам вы не можете для розетки соблюсти расстояние 25-30 см от пола, то знайте, при необходимости можно его уменьшить. Но между розеткой и полом должно оставаться не менее 10 см, в противном случае при влажной уборке помещения в неё будет попадать влага.
Расстояние от электрического прибора до питающей его розетки делается минимальным. А то ведь нередки такие случаи, когда холодильник стоит в одном кухонном углу, а розетка для него совсем в противоположном.
Можно располагать розетки внутри шкафчиков, под рабочей столешницей. Для этого сзади в мебельных стенках проделывают отверстия для коммутационных аппаратов. Это сэкономит место и не нарушит общий вид.
Ни в коем случае не ставьте розетки там, где есть возможность нагрева (сзади духового шкафа, холодильника, электропечи).
Запрещено размещение розеток вблизи газовых плит.

Что касается конструктивного исполнения, то можно применять розетки накладные и встраиваемые. Для их установки во время ремонта проделываются отверстия, к которым подходят штробы (борозды в стенной поверхности). В отверстия вставляют подрозетники, в них устанавливают розетки, а в штробах прокладывают провода.
