Реле контроля напряжения. схема и принцип работы реле

Основные характеристики КУ

К основным характеристикам, на которые следует обратить внимание при выборе данного вида коммутационного устройства, относят:

• чувствительность – срабатывание от подаваемого на обмотку тока определенной силы, достаточной для включения устройства;
• сопротивление обмотки электромагнита;
• напряжение (ток) срабатывания – минимально допустимое значение, достаточное для переключения контактов;
• напряжение (ток) отпускания – значение параметра, при котором происходит отключение КУ;
• время притягивания и отпускания якоря;
• частота срабатывания с рабочей нагрузкой на контактах.

Виды реле

Реле напряжения состоит из электронного блока и силовой части, собранных в одном корпусе. Самый главный параметр реле – его быстродействие, причем порог срабатывания вы можете устанавливать сами по заданной шкале.

Основные типы реле напряжения:

• реле по типу розетка-вилка
• реле удлинитель
• реле под Din-рейку для установки в электрощит

Рассмотрим в отдельности каждый вид реле.

Реле розетка-вилка – включается непосредственно в розетку, если Вам необходимо защитить конкретный прибор, либо нет возможности установить отдельное реле в щитовую. Отключение потребителя происходит эл.магнитным расцепителем внутри реле. Для настройки имеются кнопки и цифровое табло. Обычно рассчитано на максимальный рабочий ток в 10-16А.

Реле под Din-рейку устанавливается в распредщиток. С помощью его защищается вся квартира или дом. Они имеют наибольший диапазон регулировок. Рассчитаны на мощность до 7квт. При большей мощности, необходимо еще использовать магнитный контактор.

Реле напряжения в розетку РН-101М

Выпускается оно известной российской фирмой Новатек-Электро.

Технические характеристики устройства:

Очень частые перенапряжения в сети 220В происходят именно в моменты включения электроэнергии на подстанции после длительного простоя, вызванные разными причинами (плановый ремонт или устранение повреждения после короткого замыкания). Это крайне пагубно сказывается на работе таких бытовых приборов как холодильник. Подключив его не напрямую, а через реле розеточного типа РН-101М, можно выставить время повторного запуска.

Что это такое? Это время через которое включится само реле, после подачи напряжения в квартиру. Для РН-101М его можно задать от 5 до 900 секунд. Тем самым на ваш прибор будет подано напряжения уже после всех переходных процессов, без риска выхода из строя двигателя или других элементов.

Помимо этого, внутри устройства смонтирован сетевой фильтр. Он защищает электронику от высоковольтных сетевых помех. А еще для защиты от перегрузок имеется внутренний автомат на ток до 15А. В общем это не розетка, а целый комплекс защит в миниатюрном корпусе.

В верхней левой части корпуса расположена кнопка автоматической защиты от перегрузки. Когда автомат выбивает, для включения реле, кнопку нужно нажать вниз, наподобие старых автоматических пробок в щитке счетчика.

Справа находится цифровой индикатор. Под ним светодиод, фиксирующий состояние нагрузки (включена-отключена). И регулировочные кнопки: минимального, максимального напряжения и времени АПВ.

Для каждого оборудования рекомендуется устанавливать границы напряжений согласно техдокументации. Если в документации этого не указано или вы ее потеряли, тогда можно прибегнуть к следующей табличке:

Также не забывайте про погрешность прибора. Например вы нашли в документации, что электроника на вашем оборудовании может безопасно работать максимум при 255 Вольт. Долгая работа при 256 Вольт и все — смерть прибору.

Вы выставляете уставку на реле в розетке ровно в 255 В, при этом забыв, что заявленная погрешность у реле до 3 Вольт. Ночью в сети происходит длительное превышение напряжения величиной 258 В, такое не редко случается в часы минимума нагрузок. Реле его не почувствовало из-за погрешности и не сработало, тем самым спалив всю электронику.

Навигация по записям

Время повторного включения от 3 до сек.
Если же мощность нагрузки превышает 8,5 кВА, то для ее отключения используют магнитный пускатель, контактор или автоматический выключатель, соответствующей мощности. При внезапном скачке разности потенциалов срабатывание элемента происходит всего через несколько миллисекунд.
Способы настройки индивидуальны для различных реле напряжения в зависимости от их производителя.

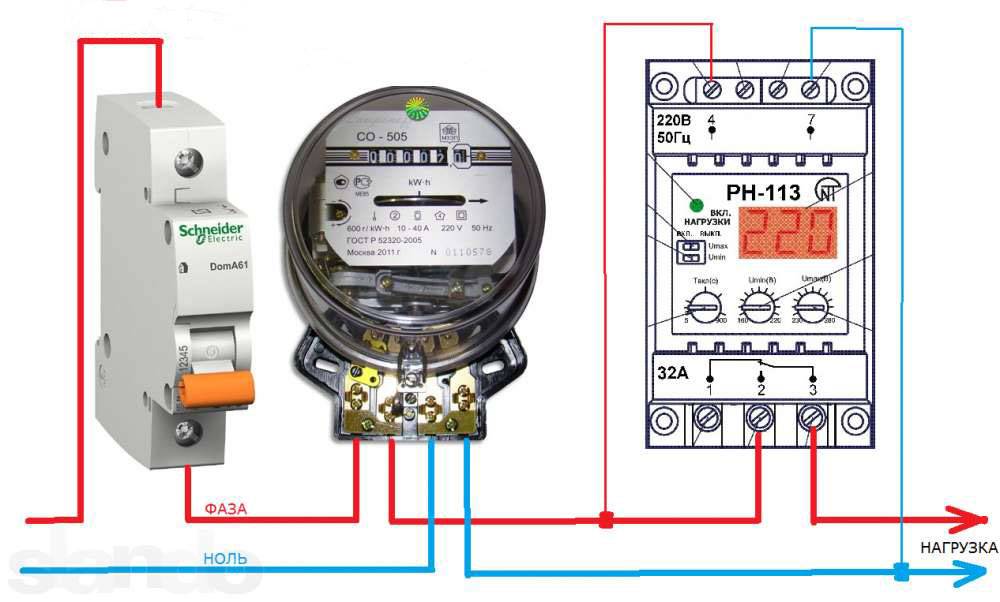

Для этого проводник, идущий от выхода автомата или счётчика, подключенный к распределительной шине, отключают, и подключают к входу L реле. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз.
Данное устройство применяется как в однофазной, так и в трехфазной электросети для защиты потребителей электроэнергии от выхода из строя. Ставятся они на DIN-рейку в щитках, возле остальной автоматики. В лучшем случае контакт просто отвалится, в худшем — будет пожар.

Недостатки стабилизаторов

Здесь нужно быть очень внимательным — проводник меньшего диаметра в одном контактном гнезде с проводом потолще, будет иметь ненадёжное соединение и может выпасть оттуда. Если произойдёт короткое замыкание обвисших проводов или обрыв нулевого проводника. У разных производителей реле и контакторов маркировка и схема подключения может отличаться.

Тогда вы можете использовать произвольное количество реле контроля напряжения и выставить допустимые пределы для каждого потребителя. Выбор фирмы-производителя следует делать по отзывам в сети интернет. Схема подключения реле напряжения может быть выполнена одним из двух способов: Сквозное прямое подключение устройства. Также следует заметить, что реле контроля напряжения охраняют сеть фактически бесшумно, чего нельзя сказать о стабилизаторах, которые шумят все время. Она была дома и успела отключить всю электроаппаратуру.

Однако есть ряд нюансов, о которых надо помнить при выборе того или иного варианта защита электроприборов. Реле напряжения РН ведёт контроль напряжения в сети в и отключает подключённое к ней оборудование. Устанавливается это устройство после вводного автомата. Обеспечивать стационарную установку реле напряжения таким образом, чтобы имелся доступ для его параметрирования и обслуживания. Конструкция и способы размещения подобных средств защиты рассмотрены выше.

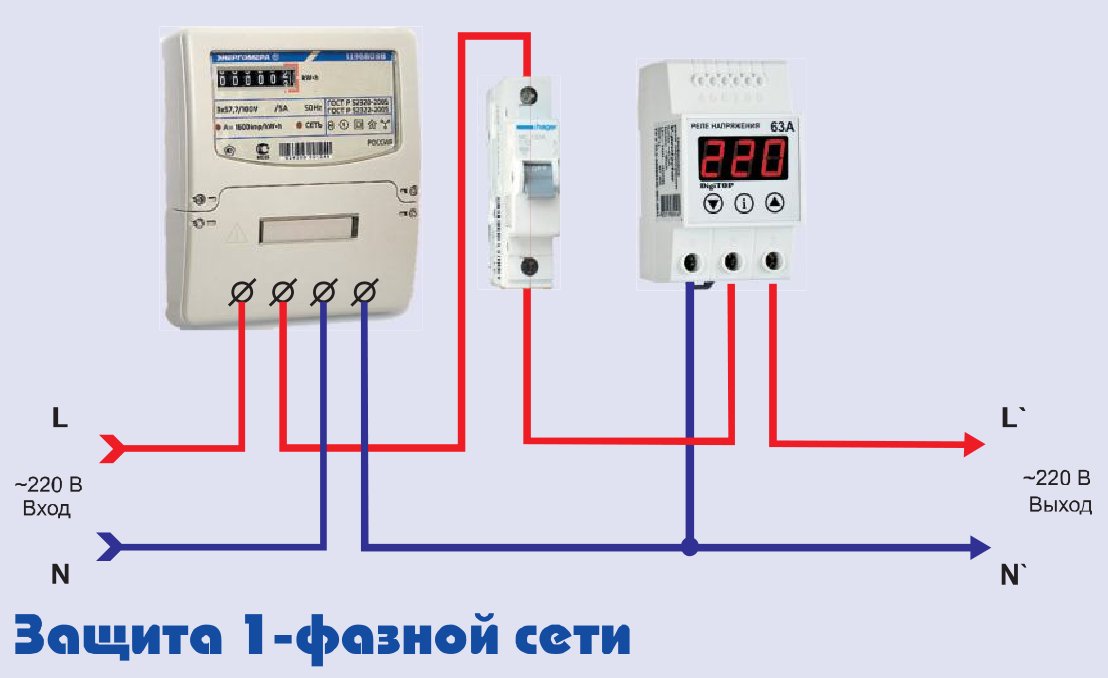

Схема ввода 220В с УЗО и реле напряжения.

https://youtube.com/watch?v=Qxt5frUMc3s

Классификация реле

Защитные реле классифицируются по 2 признакам:

• по способу подключения к сети;
• по количеству подведенных фаз.

По типу подключения

Способы коммутации блоков зависят от конструкции изделия:

1. Устройство для защиты бытовой розетки, которое оснащается штепсельными контактами. Изделие представляет собой переходной узел, внутри которого расположены измерительный прибор, контроллер и контактная группа. Детали установлены в пластиковом корпусе, на внешней стороне предусмотрено гнездо для подключения внешних потребителей. В конструкции изделия предусмотрены поворотные регуляторы или кнопки, позволяющие выставить рабочие параметры. Устройства рассчитаны на мощность до 3,5 кВт (сила тока до 16 А).
2. Изделие, оборудованное блоком розеток и удлинительным кабелем. Оборудование подключается к бытовой электрической сети, защищаемые приборы получают питание от встроенных распределительных элементов. В конструкции предусмотрен выключатель, имеется цифровой вольтметр и кнопки регулировки параметров. Максимальный ток нагрузки не превышает 10 А (из-за использования удлинительного кабеля), время срабатывания по верхнему пределу 0,02 секунды.
3. Отсекатель питания, предназначенный для установки на DIN-рейку, установленную в распределительном квартирном щитке. Изделия отличаются применением измерительного блока с повышенной точностью замера (погрешность составляет 1-2 В). Существуют разновидности оборудования, рассчитанные на силу тока до 63 А (в аварийном кратковременном режиме реле не выходит из строя при подаче 80 А). Устройства оснащаются встроенным термическим реле, предотвращающим возгорание блока при перегреве.

Классификация реле по способу подключения.

По количеству фаз

Существуют реле для бытовой однофазной сети напряжением 220 В и устройства промышленного назначения, адаптированные под трехфазную систему питания напряжением 380 В. Оборудование 2 типа оснащается тройной индикацией напряжения, при обрыве одной фазы происходит автоматическое отключение всех проводников. Блок фиксирует момент перекоса фаз, отключая подачу тока к потребителям. Если в помещении отсутствует нагрузка с трехфазным питанием, то рекомендуется развести магистраль на 3 линии и оснастить каждую однофазным реле.

Назначение реле напряжения

Согласно законодательству на поставку электроэнергии заключается контракт. Текст (и ГОСТ) прописывает номиналы, пределы параметров. Потребитель вправе требовать соблюдения условий договора, подать в суд. Право имеет, а прав окажется, у кого больше прав. Популярны поэтому в некоторых областях России реле напряжения.

Упрощенное сокращенное название приборов. Назначение – контролировать главный параметр сети. Напряжение сильно отклоняется от нормы, происходит отключение потребителя. В странах запада вопрос не стоит о  защите, выполняются договоры жестко.

Итак, теперь знаем: реле напряжения в случае эксцессов отключит оборудование, чем  отличается от прочих устройств: источников бесперебойного питания, стабилизаторов. Реле дешевы. Катушка медной проволоки с якорем, усилие размыкания рассчитано на ряд заданных условий. Источники бесперебойного питания в состав включают аккумуляторы, стабилизаторы напряжения строят на основе мощных трансформаторов, целых электронных конгломератов. Рядовому пользователю изыски ни к чему. Давайте перечислим особенности в едином списке, поясним необходимость применения реле напряжения:

Реле контроля напряжения

1. Реле опционально может работать с большой нагрузкой. Поскольку переключения происходят в нештатном режиме, ток велик без ущерба долговечности. Стабилизаторы, в особенности, источники бесперебойного питания имеют ограниченные возможности. Знает любой пользователь персонального компьютера.
2. Реле бесшумны, прочие устройства работают громко. Заметно в ночное время. Если с источниками бесперебойного питания мирятся, щелчки трансформаторов ощутимы, главное, могут звучать непрерывно при нестабильности напряжения сети.
3. Реле контроля напряжения исполняются в удобном корпусе, рассчитанном под установку на DIN-рейку в распределительный щит. Упрощает процесс эксплуатации, поскольку делает возможным централизованную защиту сразу квартиры. В то же время установить так просто источник бесперебойного питания или стабилизатор не удастся.

К достоинствам реле защиты отнесем некоторую долю автоматизации. Типичные образчики позволяют выставить задержку включения на случай вариаций напряжения сети в области порогового. В зависимости от уровня интеллекта оборудования алгоритм в каждом случае будет свой. Производители предоставляют пользователю возможность форсированного включения. Упало напряжения или поднялось выше нормы, но если вернулось быстро к фиксированному значению, не нужно ожидать срабатывания встроенного таймера. Необходимость в форсированном старте возникает при первом включении, оборудование не отличает режим от нештатной ситуации.

Реле напряжения является малогабаритным, сравнительно дешёвым и простым способом защитить своё оборудование от капризов сети. Отказ в функционировании – при определенных устройствах потребители электроэнергии легко выходят из строя. На просторах интернета обмусоливается тема «выгорания» нулевого провода. Полагаем, никто из читателей не сталкивался с такой дилеммой на практике, смысл: при обрыве упомянутого проводника напряжения соседних фаз между квартирами типичного жилого дома оказывается приложенным к бытовым приборам.

Образование обрыва

Иллюстрации иллюстрирует случае. Дом снабжается сетью трех фаз, напряжение относительно земли составляет 230 вольт. Меж ними падает 400 вольт. Типичная схема снабжения электричеством, рвется нулевой провод ниже распределительного щитка на площадке, меж соседними квартирами приложены 400 вольт. Когда приборы соседних обладают одинаковым сопротивлением, потребляя сравнимый ток, напряжение поделится поровну. Не сложно заметить: в результате у каждой окажутся 190 вольт. Ниже нормы, в большинстве случаев отсутствует непосредственная угроза. Аварию заметят, устранят, как представится возможность.

Другое дело, потребляемый ток отличается в разы. Образуется делитель напряжения с неравнозначными плечами, и в самом неблагоприятном случае к нагрузке квартиры может попасть чуть менее 400 вольт. Понятно, такая ситуация несет опасность для большей части оборудования. На Ютуб иллюстрируют при помощи видео, где сгорает лампочка накала. Здесь пригодится реле напряжения, выключающее питание. На каждые три фазы можно поставить два прибора, одна квартира может сэкономить.

Зачем нужно регулирующее напряжение реле

Грамотное название рассматриваемого устройства – «реле контроля напряжения». Но среднее слово в разговорах электриков между собой нередко выпадает из этого термина. В принципе, это один и тот же электротехнический прибор защитной автоматики. Плюс данное оборудование часто называют еще и «защитой от обрыва нуля». Почему – станет понятно ниже.

Не стоит путать автоматы УЗО и РКН. Первые защищают линию от перегруза и короткого замыкания, а вторые от скачков напряжения. Это разные по функциональному предназначению приборы.

Главная задача РКН – это отключение электроприборов от сети при слишком высоких и слишком низких напряжениях в ней, чтобы подключенная к электропитанию техника не вышла из строя

Надпись «~220 В» привычна всем россиянам. На таком переменном вольтаже работает в доме бытовая техника, подключенная к розеткам. Однако по факту максимум напряжения в домашней электросети только колеблется вокруг этой отметки с разбросом +/-10%. А в отдельных случаях перепады достигают и больших величин. Вольтметр вполне может показывать падения до 70 и всплески до 380 Вольт.

Для электротехники страшно излишне как низкое, так и высокое напряжение. Если компрессор холодильника “недополучит” электроэнергии, то он просто не запустится. В итоге техника неизбежно перегреется и сломается.

При низком вольтаже обыватель в большинстве случаев даже не в состоянии внешне определить, исправно или нет работает оборудование в такой ситуации. Визуально можно лишь увидеть тускло светящиеся лампочки накаливания, напряжение к которым подается меньшее, чем положено.

С высокими всплесками все гораздо проще. Если на вход питания телевизора, компьютера или микроволновки подать 300–350 Вольт, то в лучшем случае в них перегорит предохранитель. А чаще всего они “сгорят” сами. И хорошо еще, если при этом не произойдет реального возгорания техники и возникновения пожара.

Многоквартирные дома обычно запитаны от трехфазной сети 380 В, а к квартире уже идет однофазная проводка на 220 В от электрощита на этаже

Основные проблемы с перепадами напряжения в многоэтажках возникают из-за обрыва рабочего нуля

Этот провод повреждают по неосторожности электрики во время ремонта либо он сам просто перегорает от старости. Если в доме на подъездной линии стоит комплект необходимой защиты современного уровня, то в результате такого обрыва происходит срабатывание автоматики УЗО

Все заканчивается относительно нормально.

Однако в старом жилом фонде, где не стоят защитные автоматы, пропадание нуля приводит к перекосу фаз. И тогда в одних квартирах напряжение становится низким (50–100 В), а в других резко высоким (300–350 В). У кого что в результате выйдет в розетке, зависит от подключенной в данный конкретный момент к электросети нагрузки. Заранее точно рассчитать и предугадать это невозможно.

В итоге у одних вся техника перестает работать, а у других сгорает от перенапряжения. Здесь-то и нужно реле контроля напряжения. При возникновении проблем оно отключит сеть, предупредив поломку телевизоров, холодильников и т.п.

В частном секторе проблема с перепадами напряжения несколько иная. Если коттедж расположен на большом удалении от уличного трансформатора, то при повышенном потреблении электроэнергии в домах до него в этой крайней точке вольтаж может упасть до критически низких отметок. В результате из-за длительной нехватки «вольт» электродвигатели в бытовых электроприборах неизбежно начнут гореть и выходить из строя.

Виды

Существует несколько видов реле контроля напряжения:

• трехфазное, подходящее для защиты большинства электропотребителей, являющееся элементом схем управления питанием и схем автоматического ввода резерва;
• автономное, работающее от розетки, с минимальным порогом срабатывания 160-210 В, максимальным порогом срабатывания 230-280 В и временем повторного включения 5-250 с;
• однофазное, устанавливающееся в распределительном щите на DIN-рейку и защищающее весь дом или квартиру (оно может разрывать питание самостоятельно при нагрузке до 3,5 кВт, а при нагрузке более 3,5 кВт необходим магнитный пускатель);
• в виде удлинителя (чтобы начать использовать этот прибор, его вилку нужно просто воткнуть в розетку, и уже в него подключать приборы, которые нуждаются в особой защите).

Причины возникновения и опасность скачков напряжения

В момент перепада напряжения в электрических сетях его амплитуда изменяется на короткий промежуток времени. После этого она быстро восстанавливается с параметрами, приближенными к начальному уровню.

Подобный импульс электрическим током продолжается буквально в течение нескольких миллисекунд, а его возникновение обусловлено следующими причинами:

• Грозовые разряды. Вызывают скачки напряжения до нескольких киловольт, которые не сможет выдержать ни один прибор. Подобные перепады нередко становятся причиной отключения сети и пожара.
• Перенапряжение, вызываемое процессами коммутации, когда подключаются или отключаются потребители с высокой мощностью.
• Явление электростатической индукции при подключении электросварки, коллекторного электродвигателя и другого аналогичного оборудования.

Опасность последствий от перенапряжений наглядно отражается на рисунке, где грозовой и коммутационный импульсы существенно отличаются от номинального сетевого напряжения. Изоляционный слой в большинстве проводов рассчитан на значительные перепады и пробоев обычно не случается. Часто импульс действует очень недолго и напряжение, проходя через блок питания и стабилизатор, просто не успевает подняться до критического уровня.

Иногда слой изоляции сети 220 В может не выдержать возрастающего напряжения. В результате случается пробой, сопровождающийся появлением электрической дуги. Для потока электронов образуется свободный путь в виде микротрещин, а проводником служат газы, наполняющие микроскопические пустоты. Этот процесс сопровождается выделением большого количества тепла, под действием которого токопроводящий канал расширяется еще больше. Из-за постепенного нарастания тока, срабатывание защитной автоматики немного запаздывает, и этих нескольких мгновений вполне хватает, чтобы вывести из строя в частном доме всю электропроводку.

Особую опасность представляют повышенное и пониженное напряжение, находящееся в таком состоянии долгое время. В основном это происходит по причине аварийных ситуаций, которые требуется устранить, чтобы ток пришел в норму. Других способов нормализации и каких-либо специальных приборов, защищающих от этого явления, не существует.

Ведущие производители реле

Если мощности не хватает

Нередки ситуации, когда нужно установить защитные реле на мощное оборудование, но при этом сам защитный блок по техническим данным не подходит. Есть способ увеличить значение номинального тока за счет установки промежуточного реле. Идея очень проста: нагрузка подключается к сети через мощный контактор, катушки которого, в свою очередь, включены через защитный блок. В результате, основная нагрузка идет не через реле, которое не перегружено.

Подключение проводится в такой последовательности:

• Крепим на дин-рейку рядом друг с другом реле защиты и пускатель.
• При отключенном питании подключаем на вход питания реле «фазу» и «ноль».
• Проводом нужного сечения подключаем «фазу» на вход размыкающего контакта пускателя.
• Выход этого контакта — к нагрузке. «Ноль» берем непосредственно с линии.
• На катушку пускателя подключаем два провода. Один подводим к нулевой шине, другой — к выходу разрывающих контактов реле защиты (внизу корпуса прибора).
• Вход разрывающих контактов реле подключаем к фазному проводу сети.

Теперь можно контролировать нагрузку, значительно превышающую номинальное значение защитного реле.

Разновидности приспособлений

В бытовых и промышленных приборах используется большое количество различных реле тока (максимального и минимального). Все они выполняют одни и те же функции, но обладают рядом отличительных характеристик. Благодаря этому можно подбирать оптимальную конструкцию для каждого конкретного устройства.

Индукционные реле — эта разновидность токового реле применяется для защиты устройств, работающих на переменном токе. Принцип их действия основывается на взаимодействии электрического тока, индуцированного в проводнике, и переменного магнитного потока.

Специалисты разделяют все индукционные реле на 3 основные группы:

1. С диском. Это наиболее распространённые и часто используемые приспособления. Широкое применение они получили благодаря простоте конструкции и большому моменту вращения. Главная их деталь представляет собой диск из алюминия с контактной системой, закреплённой на его оси. Кроме этого, реле содержит стальной магнитопровод с обмоткой. При прохождении по нему переменного тока возникает магнитный поток, замыкающийся на полюсах. В результате этого образовывается электродвижущая сила и проходит ток, создающий ещё один магнитный поток. Оба они взаимодействуют между собой и позволяют реле отключать цепь.
2. С рамкой. Это устройство используется немного реже, но также обладает рядом достоинств. Среди них выделяется максимальная скорость срабатывания и повышенная чувствительность к резким падениям напряжения. Недостаток у него один — слабый момент вращения. В индукционных реле такого типа магнитный поток способствует созданию тока в рамке (замкнутой обмотке), находящейся в магнитном поле другого потока, сдвинутого по фазе. Всё это приводит в действие защитный механизм и позволяет ему сработать в нужное время.
3. Со стаканом. Это приспособление оснащено специальным подвижным элементом (стаканом). Он совершает вращательные движения в магнитном поле потоков системы, расположенных под прямым углом по отношению друг к другу. Стакан оснащён небольшой цилиндрической деталью из стали, предназначенной для уменьшения показателей магнитного сопротивления. Такое защитное устройство хоть и имеет сложную конструкцию, но позволяет достичь максимально быстрого времени срабатывания защитного механизма (примерно 0,02 секунды).

Приборы электромагнитного действия

Электромагнитные реле тока разделяются на несколько подвидов. Все они имеют похожую конструкцию, но немного отличаются по принципу действия.

Среди них выделяются следующие:

1. Нейтральные. Эти приспособления отличаются способностью эффективно работать при постоянном токе, проходящем во всех направлениях. Профессионалы выделяют 2 вида нейтральных реле: с втягивающим якорем и с угловым его перемещением. Принцип их работы примерно одинаковый и заключается в противодействии силе натяжения пружины, которая мешает прижиманию якоря к сердечнику. Этот процесс происходит только в том случае, если на обмотку поступает сигнал управления.
2. Поляризованные. В отличие от нейтральных реле, у поляризованных имеется дополнительная обмотка и сердечник, а также контактная тяга, постоянный магнит. Устройство срабатывает только при поступлении сигнала управления нужной полярности. Всё это позволяет изменять направление тока на обмотке.
3. Переменного тока. Исходя из названия можно понять, что это реле работает от стандартной электросети. Из-за этого величина его силы будет значительно меньше, чем у конструкций, функционирующих на постоянном токе.

К преимуществам относят:

• сравнительно низкая стоимость;
• отсутствие необходимости охлаждения;
• падение напряжения на контактах практически не наблюдается;
• высокая степень электрической изоляции;
• способность работать при больших нагрузках;
• отсутствие восприимчивости к различным помехам и импульсным нагрузкам.

Несмотря на большое количество преимуществ, у электромагнитных реле есть и несколько недостатков

Их обязательно нужно брать во внимание перед установкой приспособления и началом его использования. В противном случае можно столкнуться с различными непредвиденными ситуациями, которые затруднят работу прибора и приведут к возникновению поломок

Схема подключения 3-х фазного реле напряжения УЗМ-3-63

УЗМ-3-63 является многофункциональным устройством, которое обеспечивает контроль 3-х фазного напряжения в сети. Также оно имеет встроенную варисторную защиту от импульсных скачков напряжения и имеет функцию контроля частоты сети электропитания от автономного генератора.

Схема подключения УЗМ-3-63 довольно проста и ее принципиальный вариант можно найти на корпусе устройства или в его паспорте. Здесь привожу наглядную и более понятную схему подключения 3-х фазного реле напряжения УЗМ-3-63 с автоматическими выключателями, по которой можно понять суть подключения.

Все контакты устройства имеют маркировку на корпусе. Поэтому не видя самой схемы можно понять что и куда подключается. Часто тут смущает то, что выходные фазные контакты имеют маркировку U, V и W, что вводит многих в заблуждение. Как же подключить данное устройство?

На верхние контакты подключается вход:

• N — приходящий нулевой рабочий проводник;
• L1 — приходящий проводник фазы A;
• L2 — приходящий проводник фазы B;
• L3 — приходящий проводник фазы C.

На нижние контакты подключается выход:

• N — отходящий нулевой рабочий проводник;
• U — отходящий проводник фазы A;
• V — отходящий проводник фазы B;
• W — отходящий проводник фазы C.

Вот фото самого устройства УЗМ-3-63. Контакты его поляризованного реле рассчитаны на длительное протекание через них максимального тока 63А. Если ваша нагрузка будет потреблять больший ток, то это реле уже вам не подойдет или придется его включать через мощный контактор.

Варианты комплектации щитков могут быть разнообразны, но суть подключения устройства всегда остается одинаковой.

При использовании УЗМ-3-63 помните, что во время отключения нагрузки нулевой рабочий проводник не коммутируется, т.е. не разрывается. Здесь разрываются только фазные проводники.

Регулировка уставок устройства производится в ручную с помощью трех специальных переключателей. Ими выставляются пределы высокого и низкого напряжений и время задержки повторного включения.

Световая индикация реле интуитивно понятная. Рядом со всеми индикаторами на корпусе находятся их обозначение.

Кто-то вместо 3-хфазного реле УЗМ-3-63 использует три однофазных УЗМ-51М. То есть на каждую фазу ставят по одному однофазному реле. В принципе этот вариант имеет право на жизнь, но для него требуется больше места в щитке и стоит он почти в два дороже.

А вы используете трехфазное реле напряжения УЗМ-3-63?

Улыбнемся:

Как известно, сопротивление человеческого тела около 100 кОм. Каждые 100 г водки, принятые вовнутрь, снижают сопротивление тела на 1 кОм. Сколько нужно выпить водки, чтобы достичь состояния сверхпроводимости?
