Маркировка автоматических выключателей

Устройство, маркировка и технические характеристики

Характеристики:

• номинальный ток – величина тока, которая протекает по автомату без ограничения времени при температуре воздуха +30 С (при большей температуре номинальный ток будет ниже);
• время-токовая характеристика – зависимость времени срабатывания от силы тока.

Второстепенные характеристики:

• номинальное напряжение;
• предельная коммутационная способность.

Автоматические выключатели обладают своим набором характеристик. Для ознакомления с ними на корпусе наносится маркировка из букв и цифр. В маркировке указываются:

• фирма-изготовитель;
• линейная серия;
• время-токовая характеристика – указывается латинской буквой B, C, D, K, Z;
• номинальный ток – указывается после буквенного значения;
• номинальное напряжение;
• предельный ток отключения;
• класс токоограничителя;
• схема подключения, обозначения клемм.

Дополнительно указывают поправочные коэффициенты, связанные с превышением температурного режима.

1 полюс

Однополюсный выключатель устанавливается на вход каждой линии однофазной цепи. Это простая модификация автомата. Устанавливается для защиты однофазной, двухфазной и трехфазной проводки. Задача – защита от возгорания.

2 полюса

Используются, где идет питание электрооборудования по двум проводам и требуется одновременная коммутация двух полюсов. Существует 2 вида двухполюсников – 2Р и 1P+N. Первый оснащен защитой обоих полюсов от перегрузок и короткого замыкания. При подключении нет разницы куда подключать ноль, а куда – фазу. Второй тип называют «однофазный с нулем» – функция автоматического защитного срабатывания только в «фазном» полюсе. Второй полюс используется для подключения нулевого провода.

Как правильно выбирать автоматические выключатели

При выборе устройств стоит обратить на внимание на три критерия

Количество

Чтобы разобраться с количеством выключателей, нужно знать число силовых цепей в квартире.

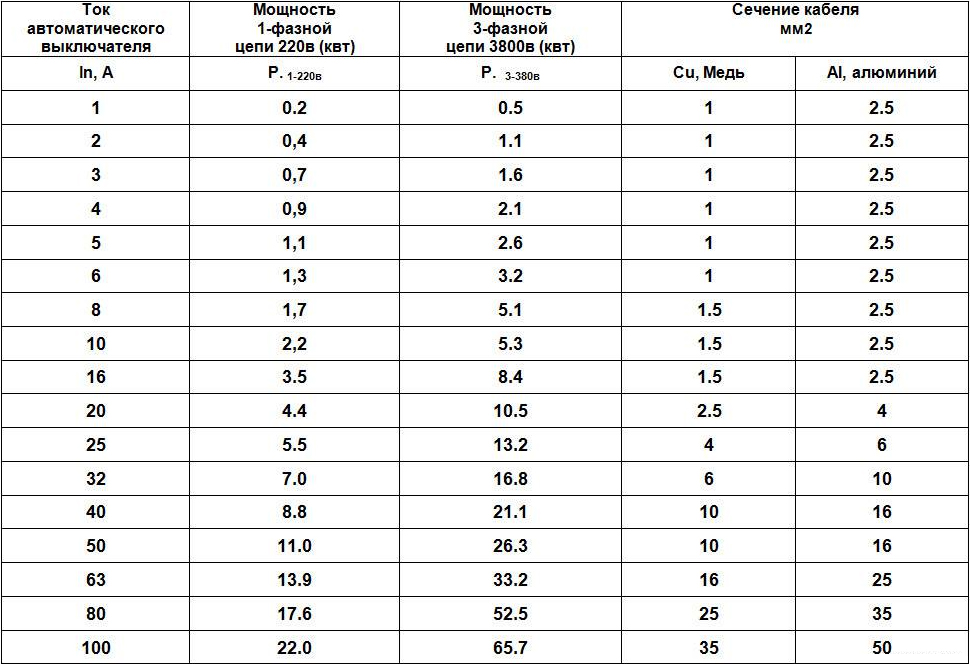

Номиналы автоматов

Силовая цепь — это провод, идущий от электрощитка в квартиру вместе с подключенными к нему приборами-потребителями электроэнергии. Как правило, в квартирах в одну цепь объединены осветительные приборы, в другую — розетки.

Обратите внимание! Каждый из бытовых приборов, например, посудомойка, водонагреватель, кондиционер, получает электричество по отдельному проводу, а значит включен в свою электрическую цепь

Полюсность и рабочее напряжение

Электрическое подключение в доме может быть однофазным или трехфазным. С точки зрения выбора автомата эти подключения отличаются количеством жил в проводе, которые выключатель должен обесточить, когда будет срабатывать. На каждую жилу нужна своя секция выключателя. Полюсность — это фактически количество секций в автомате, их может быть от одной до четырех.

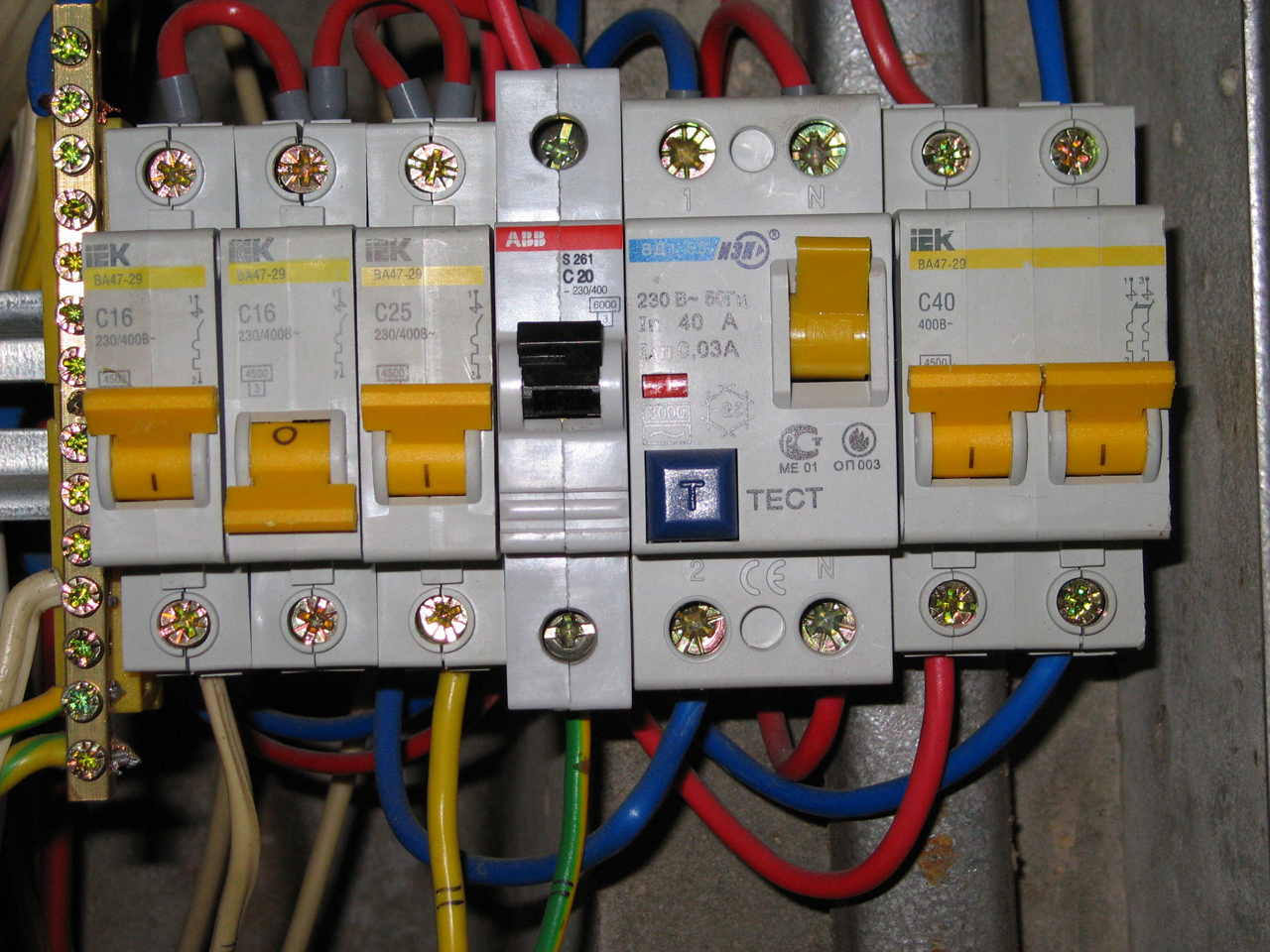

Щиток с предохранителем

Безопасный для проводки номинальный показатель

Номинальный ток — это самая важная характеристика автоматов.

Она говорит о том, какую энергию автомат пропускает через себя в течение длительного времени и не размыкает цепь. От правильного выбора номинального тока зависит, сможет ли автомат защитить проводку.

К сведению! Распространенные классы номинального показателя бытовых автоматов: 6, 10, 16, 25, 32, 50 А.

Маркировка автоматов

Каждый автомат имеет свою маркировку, которая представляет собой буквенно-цифровые и условные графические изображения, используемые для идентификации и доведения до потребителя его основных технических характеристик. Они необходимы для правильного выбора и дальнейшей эксплуатации автомата.

• наименование изготовителя или торговый знак;
• обозначение типа, каталожного номера или номера серии;
• значение номинального напряжения;
• значения номинального тока без символа «А» с предшествующим обозначением типа защитной характеристики (А, В, С, D, K, Z) и класс токоограничения;
• значение номинальной частоты;
• значение номинальной наибольшей отключающей способности в амперах;
• схема соединений, если правильный способ соединения не очевиден;
• значение контрольной температуры окружающего воздуха, если она отличается от 30 °С;

Маркировка дифавтоматов аналогична маркировке АВ, но содержит дополнительные сведения:

• номинальный отключающий дифференциальный ток;
• уставки отключающего дифференциального тока (для ДВ с несколькими значениями отключающего дифференциального тока);
• номинальную наибольшую дифференциальную включающую и отключающую способность;
• кнопку с символом «Т» для эксплуатационного контроля работоспособности ДВ по дифференциальному току;
• символ «

» – для ДВ типа АС;

• символ для ДВ типа А.

Расшифровка обозначений автоматических выключателей

Наряду с маркировкой выключателей, необходимую информацию о характеристиках и типе АВ содержит его условное обозначение, которое требуется для оформления заказа на покупку АВ.

Условного обозначение автоматического выключателя имеет следующий вид: ВА47-Х1-Х2Х3Х4ХХ5-УХЛ3

Пояснения к условному обозначению АВ приведены в таблице.

однополюсной автоматический выключатель с защитной характеристикой типа «С» на номинальный ток 16 A: Выключатель ВА47-29-1С16-УХЛ3
четырехполюсной автоматический выключатель с защитной характеристикой типа «С» с незащищенным полюсом на номинальный ток 100 A: Выключатель ВА47-100-4NC100-УХЛ3.

Для изделий исполнения УХЛ3 диапазон рабочих температур составляет от минус 60 до +40 °С.

Количество полюсов

По количеству полюсов автоматы бывают:

Однополюсные (1п, 1p). Это самой распространенный тип. Он стоит в цепи и защищает один провод, одну фазу. Такой изображен в начале статьи.

Двухполюсные (2п, 2p). В данном случае – это два однополюсных автомата, с объединенным выключателем (ручкой). Как только ток через один из автоматов превысит допустимое значение, отключатся оба. Применяются такие в основном для полного отключения однофазной нагрузки, когда рвется и ноль, и фаза. Именно двухполюсные автоматы применяются на вводе в наши квартиры.

Трехполюсные (3п, 3p). Применяются для разрыва и защиты трехфазных цепей. Так же, как и в случае с двухполюсными, фактически это три однополюсных автомата, с общей ручкой включения/выключения.

Четырехполюсные (4п, 4p). Встречаются редко, устанавливаются в основном на вводе трехфазных РУ (распределительных устройств) для разрыва не только фаз (L1, L2, L3), но и рабочего нуля (N)

Внимание! Провод защитного заземления (РЕ) ни к коем случае разрывать нельзя!

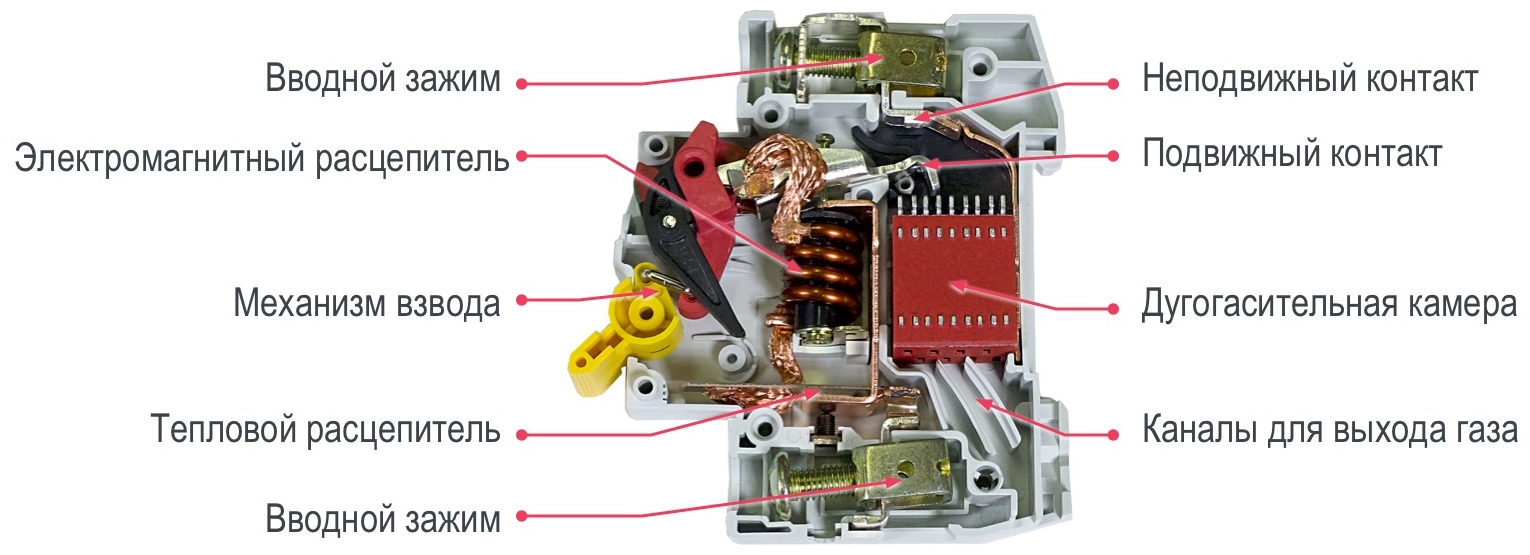

Принцип действия автоматического выключателя

Теперь разберемся, как работает автомат защиты сети. Подключение его осуществляется подъемом вверх рукоятки управления. Чтобы отключить АВ от сети, рычаг опускают вниз.

Когда автомат защитный электрический функционирует в обычном режиме, то электрический ток при поднятой вверх рукоятке управления поступает к аппарату через подсоединенный к верхней клемме кабель питания. Поток электронов идет к неподвижному контакту, а от него – к подвижному.

Затем по гибкому проводнику ток поступает на соленоид электромагнитного расцепителя. С него по второму гибкому проводнику электричество идет к биметаллической пластине, входящей в тепловой расцепитель. Пройдя по пластине, поток электронов через нижнюю клемму уходит в подключенную сеть.

Особенности работы теплового расцепителя

При превышении током цепи, в которой установлен автомат защиты, номинала устройства возникает перегрузка. Поток электронов высокой мощности, проходя через биметаллическую пластину, оказывает на нее термическое воздействие, делая более мягкой и заставляя выгнуться в сторону отключающего элемента. При вступлении последнего в контакт с пластиной происходит срабатывание автомата, и подача тока в цепь прекращается. Таким образом, тепловая защита позволяет не допустить чрезмерного нагревания проводника, которое может привести к расплавлению изоляционного слоя и выходу проводки из строя.

Нагревание биметаллической пластины до такой степени, чтобы она изогнулась и вызвала срабатывание АВ, происходит в течение определенного времени. Оно зависит от того, насколько величина тока превышает номинал автомата, и может занять как несколько секунд, так и час.

Срабатывание теплового расцепителя происходит в случае превышения током цепи номинала автомата как минимум на 13%. После остывания биметаллической пластины и нормализации величины текущего тока защитное устройство можно будет снова включить.

Если воздух в помещении, где установлен аппарат, имеет высокую температуру, то пластина нагреется до отключающего предела быстрее, чем обычно, и может сработать даже при незначительном возрастании тока. И наоборот, если в доме холодно, нагревание пластинки будет происходить медленнее, и время до отключения цепи увеличится.

Срабатывание теплового расцепителя, как было сказано, требует определенного времени, в течение которого ток цепи может прийти в норму. Тогда перегрузка исчезнет, и отключения устройства не произойдет. Если же величина электротока не снижается, автомат обесточивает цепь, предотвращая оплавление изоляционного слоя и не допуская возгорания кабеля.

Причиной перегрузки чаще всего становится включение в цепь устройств, суммарная мощность которых превышает расчетную для конкретно взятой линии.

Нюансы электромагнитной защиты

Электромагнитный расцепитель предназначен для защиты сети от короткого замыкания и по принципу работы отличается от теплового. Под действием сверхтоков КЗ в соленоиде возникает мощное магнитное поле. Оно сдвигает в сторону сердечник катушки, который размыкает силовые контакты защитного устройства, воздействуя на механизм расцепителя. Питание линии прекращается, благодаря чему исчезает опасность возгорания проводки, а также разрушения замкнувшей установки и автоматического выключателя.

Поскольку в случае КЗ в цепи происходит мгновенное возрастание тока до величины, способной за короткое время привести к тяжелым последствия, срабатывание автомата под воздействием электромагнитного расцепителя происходит за сотые доли секунды. Правда, при этом ток должен превысить номинал АВ в 3 и более раза.

Наглядно про автоматические выключатели на видео:

https://youtube.com/watch?v=Yin_RLEs35o

Дугогасительная камера

Когда контакты цепи, через которую протекает электрический ток, размыкаются, между ними возникает электрическая дуга, мощность которой прямо пропорциональна величине сетевого тока. Она оказывает на контакты разрушающее воздействие, поэтому для их защиты в состав устройства входит дугогасительная камера, представляющая собой набор пластинок, установленных параллельно друг другу.

При контакте с пластинами происходит дробление дуги, в результате чего снижается ее температура и происходит затухание. Газы, возникшие при появлении дуги, через специальное отверстие удаляются из корпусной части защитного устройства.

Параметры автоматических выключателей

Для обеспечения правильного выбора номинала устройств отключения необходимо понимание принципов их работы, условий и времени срабатывания.

Рабочие параметры автоматических выключателей стандартизированы российскими и международными нормативными документами.

Основные элементы и маркировка

В конструкцию выключателя входят два элемента, которые реагируют на превышение силой тока установленного диапазона значений:

• Биметаллическая пластина под воздействием проходящего тока нагревается и, изгибаясь, надавливает на толкатель, который разъединяет контакты. Это “тепловая защита” от перегрузки.
• Соленоид под воздействием сильного тока в обмотке генерирует магнитное поле, которое давит сердечник, а тот уже воздействует на толкатель. Это “токовая защита” от короткого замыкания, которая реагирует на такое событие значительно быстрее, чем пластина.

Типы устройств электрической защиты обладают маркировкой, по которой можно определить их основные параметры.

На каждом автоматическом выключателе обозначены его основные характеристики. Это позволяет не перепутать устройства, когда они установлены в щитке

Тип времятоковой характеристики зависит от диапазона уставки (величины силы тока при которой происходит срабатывание) соленоида. Для защиты проводки и приборов в квартирах, домах и офисах используют выключатели типа “C” или, значительно менее распространенные – “B”. Особенной разницы между ними при бытовом применении нет.

Тип “D” используют в подсобных помещениях или столярках при наличии оборудования с электродвигателями, которые имеют большие показатели пусковой мощности.

Существует два стандарта для устройств отключения: жилой (EN 60898-1 или ГОСТ Р 50345) и более строгий промышленный (EN 60947-2 или ГОСТ Р 50030.2). Они отличаются незначительно и автоматы обоих стандартов можно использовать для жилых помещений.

По номинальному току стандартный ряд автоматов для использования в бытовых условиях содержит приборы со следующими значениями: 6, 8, 10, 13 (редко встречается), 16, 20, 25, 32, 40, 50 и 63 A.

Время-токовые характеристики срабатывания

Для того чтобы определить быстроту срабатывания автомата при перегрузке существуют специальные таблицы зависимости времени отключения от коэффициента превышения номинала, который равен отношению существующей силы тока к номинальной:

K = I / I_n.

Резкий обрыв вниз графика при достижении значения коэффициента диапазона от 5 до 10 единиц, обусловлен срабатыванием электромагнитного расцепителя. Для выключателей типа “B” это происходит при значении от 3 до 5 единиц, а для типа “D” – от 10 до 20.

График показывает зависимость диапазона времени срабатывания автоматов типа “C” от отношения силы тока к значению, которое установлено для этого выключателя

При K = 1,13 автомат гарантированно не отключит линию в течение 1 часа, а при K = 1,45 – гарантированно отключит за это же время. Эти величины утверждены в п. 8.6.2. ГОСТ Р 50345-2010.

Чтобы понять, за какое время сработает защита, например, при K = 2, необходимо провести вертикальную линию от этого значения. В результате получим, что согласно приведенному графику, отключение произойдет в диапазоне от 12 до 100 секунд.

Столь большой разброс времени обусловлен тем, что нагрев пластины зависит не только от мощности проходящего через нее тока, но и параметров внешней среды. Чем выше температура, тем быстрее срабатывает автомат.

Назначение дифавтоматов АВВ

Основная задача этих устройств — обеспечить защиту от поражения электротоком при контакте с токоведущими элементами оборудования или пробое на корпус. Помимо этого, аппараты отключают нагрузку в случае КЗ или превышения номинального тока (при перегрузке).

Существует ряд бытовых приборов, которые в обязательном порядке должны подключаться через УЗО (например, стиральные машинки и бойлеры). Но такие устройства не обеспечивают защиту от КЗ и перегрузки, поэтому их используют совместно с обычными АВ, что ведет к повышенному расходу свободного места в распределительном щитке.

Поскольку дифавтомат объединяет в себе функции УЗО и АВ, то можно заменить эти два устройства одним. Это позволяет использовать щит на меньшее количество юнитов, который будет более компактным.

https://www.youtube.com/watch?v=qIbML8sU0wE

Назначение и разновидности автоматов

Автоматический выключатель – предохранительное устройство, которое перекрывает поступление тока в проводку при перегрузке в сети и/или коротком замыкании. Это происходит с помощью расцепителя. Он бывает трех видов, от которых зависит прямое назначение выключателя.Тепловой служит для защиты от перегрузок в сети, представляет собой биметаллическую пластину теплового реле. При превышении значения номинального тока она нагревается, расширяется и выгибается, толкая рычаг, который разрывает соединение.

Второй тип – электромагнитный. Это система из катушки, сердечника и пружины, предназначенная для защиты от короткого замыкания. При резком увеличении силы тока, проходящего через катушку, меняется магнитное поле, это в свою очередь меняет положение сердечника, приводя к сжатию пружины и срабатыванию рычага.

Есть и универсальный вариант — комбинированный. Он объединяет в себе оба вышеописанных механизма, защищая одновременно и от перегрузок, и от скачков напряжения.

По конструкции автоматические выключатели разделяются на несколько разновидностей в зависимости от силы тока, на которую они рассчитаны:

• воздушный – от 800 до 6300 А;
• в литом корпусе – от 10 до 2500 А;
• модульный – от 0,5 до 125 А.

Есть разделение автоматических выключателей и по времени срабатывания. Это характеристика, которая определяет скорость расцепления. В зависимости от её значения выделяют опять же три типа. Первый – нормальные (0,02-0,1 с), далее идут селективные (до 1 с) и быстродействующие с токоограничивающим эффектом (до 0,05 с). Последние являются особо долговечными и эффективными. Такой автомат срабатывает перед самой перегрузкой, до сильного повышения тока. Для выбора по данному параметру необходимо учесть силу перегрузок, которые могут возникнуть, и их частоту. Чем они выше и чем чаще происходят, тем быстрее устройство должно на них реагировать.

Как работает автоматический выключатель

Главная задача автоматического выключателя (автомата) — это улавливание чрезмерных токов в электросети, и мгновенное её обесточивание

Неважно, к какой категории относится автоматический выключатель, он должен уметь быстро обесточить электросеть и предотвратить тем самым повреждение кабелей

Поэтому главной функцией автоматического выключателя, является:

• Срабатывание в случае перегрузки электросети. Здесь все достаточно просто, и если в сети возникнет чрезмерно большая нагрузка, например, из-за большого количества подключённых электроприборов в доме, автоматический выключатель должен сработать и обесточить домашнюю электросеть. Если этого не произойдёт, и автомат не справится со своей задачей, то может загореться электропроводка в доме;
• Среагировать на сверхток, вызванный коротким замыканием электропроводки. Здесь все, также понятно. В случае замыкания, электропроводка подвергается сильному нагреву, а там где тонко, как известно, там и рвётся, поэтому, если автомат не сработает, возможно, повреждение и возгорание электропроводки.

Следует знать, что каждый автоматический выключатель рассчитан на разную силу тока. Время срабатывания автомата, зависит от величины перегрузки электросети. Если это короткое замыкание, то автоматический выключатель сработает мгновенно, буквально за считанные секунды. Если величина перегрузки не слишком большая, то автомат и электропроводка могут греться часами.

Что касается конструкции автоматического выключателя и его принципа работы, то в основе лежит биметаллическая пластина, через которую проходит электрический ток. Если он слишком большой величины, на которую автомат не рассчитан, то пластина начинает греться, что в итоге и приводит к срабатыванию автоматического выключателя.

Автоматы «В» и «С» — в чем разница, категории автоматических выключателей

Тех людей, которые занимаются модернизацией домашней электросети, часто интересует вопрос о том, чем именно отличаются автоматические выключатели категории «В» и «С», ведь именно они, чаще всего, устанавливаются в бытовых сетях. Главное отличие автоматов «В» и «С» в чувствительности электромагнитного расцепителя.

Буквы А, В, С, D и K, Z — как раз и указывают на характеристики расцепителя установленного в автоматическом выключателе:

А — автоматические выключатели данной категории имеют самую высокую чувствительность. Если номинальный ток на линии где будет установлен автомат категории «А» превысит 30%, то автоматический выключатель отключится.

В — автоматы этой категории срабатывают при превышении нагрузки по номинальному току в 3-5 раз. Автоматические выключатели категории «В» предназначены для установки в электросетях с отсутствием или с минимальным пусковым током (электродвигатели и т. д.). Простыми словами говоря, автоматы категории «В», более чувствительны к проходящему току, и при запуске мощных электродвигателей могут сработать.

С — автоматические выключатели стандартного типа с ещё большей перегрузочной способностью, чем у автоматов «В» класса. Их выключение происходит в том случае, если номинальный ток, проходящий через автомат, станет в 5-10 раз выше. Время срабатывания автомата категории «С», порядка 1,5 секунды. Такие автоматы предназначены для обеспечения защиты электросетей общего назначения.

Автоматы категории D, редко используются в быту. Чаще всего эти автоматические выключатели применяются в электросетях с большими пусковыми нагрузками. Ну и последние категории автоматов, это «K» и «Z», они используются в специальных целях, например, для защиты линий к которым подключены электронные устройства.

Выбор автоматического выключателя. ВТХ.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

Время токовые характеристики автоматических выключателей B C D.

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

1. B — от 3 до 5 ×In;
2. C — от 5 до 10 ×In;
3. D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

1. Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
2. Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
3. Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

1. Выбор номинального тока автоматического выключателя;
2. выбор характеристики автоматического выключателя;

Характеристики автоматических выключателей.

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

Выбор автоматического выключателя. Полюсы автоматов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

1. Однополюсные;
2. двухполюсные.

Для сети 400 В (380В):

1. Трёхполюсные;
2. четырёхполюсные.

Выбор автоматических выключателей по количеству полюсов.

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Выбор автоматического выключателя. Производители автоматов.

Выбор автоматического выключателя по производителю.

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

1. ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
2. Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
3. Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

1. Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
2. Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.

• Мы в TELEGRAM;
• Мы в Instagram;
• Мы на YouTube;

Недопустимые ошибки при покупке

Существует несколько ошибок, которые могут допустить электрики-новички при выборе автоматического выключателя по силе тока и нагрузке. Если Вы неправильно выберите защитную автоматику, даже немного «промахнувшись» с номиналом, это может повлечь за собой множество неблагоприятных последствий: срабатывание автомата при включении электроприбора, электропроводка не выдержит токовые нагрузки, срок службы выключателя быстро сократиться и т.д.

Чтобы такого не произошло, рекомендуем ознакомиться со следующими ошибками, что позволит в будущем правильно выбрать автоматический выключатель для своего дома либо квартиры:

Первое и самое важное, что вы должны знать — во время заключения договора новые абоненты заказывают энергетическую мощность своего присоединения. От этого технический отдел производит расчет и выбирает в каком месте будет происходить подключение и сможет ли оборудование, линии, ТП выдержать нагрузку

Также по заявленной мощности рассчитывается сечение кабеля и номинал защитного автомата. Для квартирных абонентов недопустимо самовольное увеличение нагрузки на ввод без его модернизации, поскольку по проекту уже заявлена мощность и проложен питающей кабель. В общем номинал вводного автомата выбираете не вы, а технический отдел. Если в итоге вы захотите выбрать более мощный автоматический выключатель, все должно согласовываться.
Всегда ориентируйтесь не на мощность бытовой техники, а на электропроводку. Не стоит осуществлять выбор автомата только по характеристикам электроприборов, если проводка старая. Опасность в том, что если, к примеру, для защиты электроплиты Вы выберите модель на 32А, а сечение старого алюминиевого кабеля способно выдержать только ток в 10А, то Ваша проводка не выдержит и быстро расплавиться, что станет причиной короткого замыкания в сети. Если же Вам нужно выбрать мощный коммутационный аппарат для защиты, первым делом замените электропроводку в квартире на новую, более мощную.
Если, к примеру, при расчете подходящего номинала автомата по рабочему току у Вас вышло среднее значение между двумя характеристиками – 13,9А (не 10 и не 16А), отдавайте предпочтение большему значению только в том случае, если Вы знаете, что проводка выдержит токовую нагрузку в 16А.
Для дачи и гаража лучше выбрать автоматический выключатель помощнее, т.к. здесь могут использоваться сварочный аппарат, мощный погружной насос, асинхронный двигатель и т.д. Лучше заранее предусмотреть подключение мощных потребителей, чтобы потом не переплачивать на покупке коммутационного аппарата большего номинала. Как правило, 40А вполне хватает для защиты линии в бытовых условиях применения.
Желательно подобрать всю автоматику от одного, качественного производителя. В этом случае вероятность какого-либо несоответствия сводится к минимуму.
Покупайте товар только в специализированных магазинах, а еще лучше – у официального дистрибьютора. В этом случае Вы вряд ли выберите подделку и к тому же, стоимость изделий у прямого поставщика, как правило, немного ниже, чем у посредников.

Вот и вся методика правильного выбора автомата для собственного дома, квартиры и дачи! Надеемся, что теперь Вы знаете, как выбрать автоматический выключатель по току, нагрузке и остальным, не менее важным характеристикам, а также какие ошибки не следует допускать при покупке!

Как правильно подобрать подходящий номинал коммутационного аппарата для дома и квартиры?

https://youtube.com/watch?v=Le48zCZ15kE

4 способа проверки работоспособности УЗО

Схема подключения дифференциального автомата

Показать ещё

Виды расцепителей

В бытовых автоматических выключателях чаще всего встречаются следующие
виды расцепителей: тепловой, электронный и электромагнитный. Они быстро
распознают критическую ситуацию (появление сверхтоков, перегрузки и перепады
напряжения) и размыкают контакты автоматического выключателя, предотвращая
порчу электрического оборудования и защищая проводку. Помимо этих видов,
существуют еще и расцепители нулевого напряжения, минимального напряжения,
независимые, полупроводниковые, механические.

Сверхтоки –
увеличение силы тока в электрической сети, превышающей номинальный ток
автомата. Это токи перегрузки, замыкания.

Ток перегрузки
– сверхток в функциональной сети.

Ток
короткого замыкания – сверхток, появляющийся в результате замыкания двух
составляющих сети при крайне низком сопротивлении между этими элементами.

Тепловой расцепитель

Тепловой расцепитель размыкает контакты автоматического
выключателя при небольших превышениях номинального тока, отличается увеличенным
временем срабатывания. При кратковременных превышениях токовой нагрузки он не
срабатывает, это удобно в сетях, где часты именно кратковременные превышения
номинального тока автомата.

Тепловой расцепитель является биметаллической пластиной, один
конец которой расположен рядом со спусковым механизмом расцепления. В случае
увеличения силы тока пластина начинает изгибаться и приближаться к спусковому
механизму, касается планки, а та, в свою очередь, размыкает контакты
автоматического выключатели. Принцип работы построен на физических свойствах
металла, расширяющегося при нагревании, поэтому такой расцепитель и называется
тепловым.

К достоинствам теплового расцепителя можно отнести отсутствие
трущихся друг о друга поверхностей, устойчивость к вибрациям, низкая стоимость
в силу простой конструкции

Но нужно обратить внимание и на недостатки – работа
теплового расцепителя сильно зависит от температуры окружающей среды, их
следует размещать в местах со стабильным температурным режимом вдали от
источников тепла, в противном случае возможны многочисленные ложные
срабатывания

Электронный расцепитель

В состав электронного расцепителя входят измерительные
устройства (датчики тока), блок управления и исполнительный электромагнит.
Электронные расцепители предназначены для подачи команды на автоматическое
отключения автомата с заданной программой при возникновении в электрической
цепи сверхтоков перегрузки или замыкания. При превышении силы тока через
автомат в блоке электронного расцепителя начинается отсчет времени срабатывания
в соответствии с время-токовой характеристикой. Если за время срабатывания ток
снизится до величины, ниже пороговой, то автоматического срабатывания не
произойдет.

К плюсам электронных расцепителей относятся: широкий выбор
настроек, четкое следование прибора заданной программе, наличие индикаторов.
Основной недостаток – довольно высокая стоимость, а также чувствительность
расцепителя к воздействию электромагнитного излучения.

Электромагнитный расцепитель

Электромагнитный расцепитель (отсечка) срабатывает мгновенно,
не допуская ни малейшей вероятности повреждения составных частей электроцепи. Это соленоид с подвижным
сердечником, который воздействует на механизм расцепления. В процессе протекания
тока по обмотке соленоида, в случае превышения токовой нагрузки, происходит
втягивание сердечника под воздействием электромагнитного поля.

Электромагнитный расцепитель срабатывает при превышении тока
короткого замыкания. Он обладает достаточной прочностью, устойчив к вибрации,
однако создает магнитное поле.

Похожие записи:

Стойка для прожектора Провод пвз Микросхема uc3846n как работает Конденсаторы серии cl21 (аналоги отечественных конденсаторов серии к73-17) Как расшифровать маркировку на резисторе (сопротивлении) 2n3904 — 2n3904
