Обозначение дифавтомата на схеме

Содержание

Примеры подключения УЗО и Диф. автоматов

Вернутся в раздел: ⇒ УЗО и Дифзащита ⇔ Электрика

В данной статье рассмотрены несколько примеров подключения УЗО и Дифференциальных автоматов.

Основным условием при выборе УЗО и диф. автомата является соблюдение селективности ( ПУЭ.РАЗДЕЛ 3 ):

В электротехнике под «селективностью» понимают совместную работу последовательно включенных аппаратов защиты электрических цепей (автоматические выключатели, УЗО, диф. автомат и т.п.) в случае возникновения аварийной ситуации. На рис. 1 привёден пример работы такой схемы, с учётом общего наминала автоматических выключателей 40 А (4шт. по 10А), вводный автомат 63 А.

Селективность используется при выборе номинала устройств защиты для отключения от общей системы питания только той ее части, где произошла авария. Это достигается за счет срабатывания только того автоматического выключателя, который защищает аварийную линию питания.

Во общем, для селективной работы автоматических выключателей при перегрузках нужно, чтобы номинальный ток (In) автоматического выключателя со стороны питания был больше In автоматического выключателя со стороны потребителей.

Условное обозначение УЗО и дифавтомата на электрических схемах:

Обозначение УЗО на принципиальных электрических схемах см. рис. 2. Слева – однофазное УЗО с током срабатывания 30 мА, справа – трехфазное УЗО на 100 мА. Сверху развернутое изображение, снизу однолинейное. Число полюсов при однолинейном представлении можно изображать и числом (вверху) и числом черточек. Условное обозначение Дифавтомата на принципиальных схемах см. рис. 3 и на однолинейных схемах рис. 4. Буквенное обозначение QF.

Схемы включения УЗО:

По конструкции УЗО различных производителей могут отличаться друг от друга не только параметрами, но и схемами подключения. На рис. 5 приведены наиболее распространенные схемы включения УЗО в различных вариантах:

Двухполюсные УЗО Рис. 5 (а).

Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен в фазное напряжение (Рис. 5 (б).

Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен на линейное напряжение (Рис. 5 (в).

При включении УЗО (дифавтомата) в любом случае смотрите схему, схема подключения приведена на лицевой или боковой поверхности корпуса УЗО, а также в паспорте технического устройства.

Ниже приведены монтажные схемы подключения УЗО (Рис. 6) и дифавтомата (Рис. 7).

  1. Вводный автомат.
  2. Прибор учёта (электросчетчик).
  3. УЗО или дифавтомат.
  4. Автоматический выключатель (освещения, как правило 6 ÷ 10 А, в зависимости от нагрузки светильников).
  5. Автоматический выключатель (розетки, как правило 16 ÷ 25 А, в зависимости от группы розеток).
  6. Автоматический выключатель (розетка «силовая», 16 ÷ 25 А, в зависимости от нагрузки электроплиты).
  7. Нулевая рабочая N — шина.
  8. Нулевая защитная РЕ — шина.

Более подробно про системы заземления и зануления см. в разделе

Вернутся в раздел: ⇒ УЗО и Дифзащита ⇔ Электрика

Различие по назначению

Различия в названиях устройств. На данный момент многие производители в целях предотвращения недоразумений с правильным определением функций устройства по его обозначению, используют лицевую сторону или же один из боков крышки для печати названия оборудования, указывая при этом что это либо УЗО, либо дифавтомат.

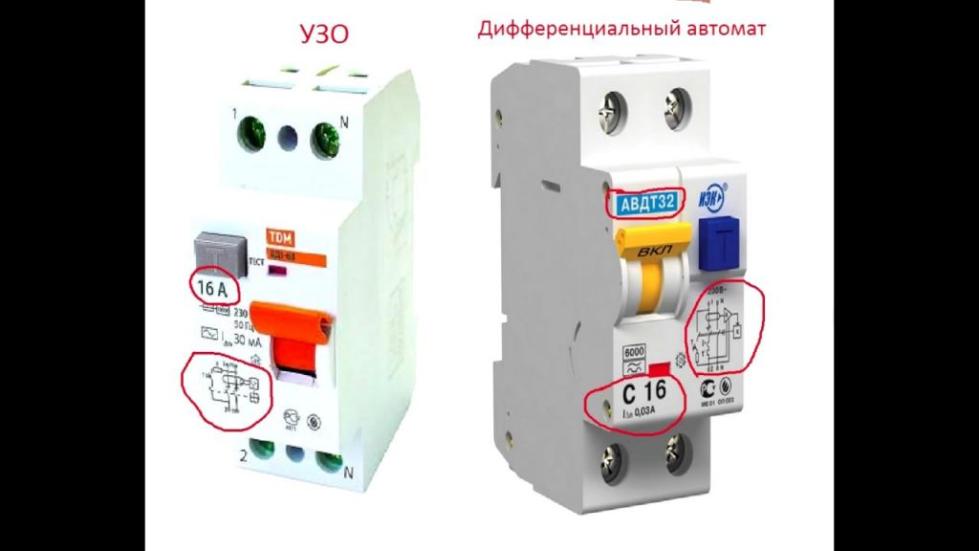

Маркировка. Определить какое именно перед вами устройство достаточно просто, для этого необходимо осуществить правильную дешифровку его маркировки

Чтобы определить, что перед вами находится УЗО, а не дифавтомат, обратите внимание на его корпус, точнее на информацию, которая на нем указана: если в начале маркировки нет каких-либо буквенных обозначений, то это явный признак того, что данное оборудование – УЗО.

Например, для УЗО ВД-61 указано только значение номинального тока (16А), при этом буквы с типом характеристики нет. Если же перед значением номинального тока защитного оборудования присутствует буква, то это свидетельствует о том, что данное оборудование является дифавтоматом. К примеру, у дифавтомата АВДТ32 перед номинальным током стоит буква С, которая свидетельствует о типе характеристик присутствующих в нем расцепителей.

Схематические особенности. Этот способ поиска отличий будет актуален в первую очередь для «продвинутых» пользователей, которые знакомы с азами схемотехники и способны прочитать простейшую схему подключения. Итак, если на схеме представлен только дифференциальный трансформатор, имеющий кнопку «Тест», то стоит знать, что таким образом отмечается только УЗО.

Назначение устройств защитного отключения

УЗО обеспечивает защиту изоляции электропроводки и предотвращает возникновение пожара. А человека оно предохраняет от воздействия электрического тока при прикосновении к частям устройств, на которых имеется фазное напряжение.

УЗО срабатывает на дисбаланс токов в фазном и нулевом проводах защищаемой электросети. Это бывает, когда происходит пробой изоляции и появляется дополнительная утечка. Протекание тока через не предназначенные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто.

Другой опасный случай – это прикосновение к токоведущим частям приборов, которые в нормальном состоянии не должны быть под напряжением. Ток начинает протекать на землю через человека, минуя нулевой провод. Автоматический выключатель в таком случае не сработает, так как для отключения ему необходимы токи как минимум в десятки ампер.

Для жизни человека опасны токи, начиная с 30 мА и выше. Способность устройства защитного отключения реагировать на 10-30 мА является надежной защитой от воздействия электричества. Следует знать, что УЗО, не обеспечивает защиту от сверхтоков, это основное отличие УЗО от дифавтомата.

В ситуации, когда стоит только УЗО и происходит короткое замыкание, устройство не среагирует, при этом может еще и само сгореть. Отдельно, без автоматического выключателя, оно не используется. Если стоит вопрос, что выбирать – УЗО или дифавтомат, – надо понимать, что вместе с УЗО в цепь обязательно придется устанавливать автоматический выключатель.

Назначение дифференциального автомата

Дифавтомат используется для предохранения электрической сети от перегрузки, короткого замыкания и утечек. В дополнение к возможностям УЗО он выполняет функции автоматического выключателя.

Бывает так, что человек присоединяет к одной розетке удлинитель с пятью, шестью дополнительными розетками, а через них подключает несколько мощных приборов. В таких обстоятельствах перегрев проводников неизбежен. Или, допустим, при включении электродвигателя заклинило вал, обмотка начинает греться, через какое-то время происходит пробой, с последующим коротким замыканием проводов.

Чтобы это избежать, устанавливается дифавтомат. Если превышение тока значительное, то дифавтомат в течение нескольких секунд, не дожидаясь пока расплавится изоляция, отключит линию, тем самым предотвратив пожар.

Быстрота отключения дифавтомата зависит от того, во сколько раз протекающий ток превышает номинальный для данной линии. При многократном превышении вплоть до короткого замыкания мгновенно срабатывает электромагнитный расцепитель.

Если протекающий по линии ток превышает номинальный более чем на 25%, то примерно через час устройство отключит линию, сработает тепловой расцепитель. Если превышение будет больше, то отключение произойдет гораздо раньше. Время срабатывания можно определить по время-токовым характеристикам, дающимся на каждый прибор.

Маркировка для электрощита: немного о принципах

Текст — наиболее значимая составляющая. Слов не должно быть много и я стараюсь обойтись понятными сокращениями не навязывая специфические. Размером шрифта стараюсь расставить нужные акценты.

Пиктограммы должны быть понятными и хорошо различимыми, как в салоне автомобиля (что называется, проверенными на бабушках). Поэтому при их создании я сознательно ухожу от реалистичных, детализированных образов и стараюсь минимальной графикой передать саму суть того, что нужно обозначить.

Там где это уместно, стараюсь знакомые только профессионалам символы адаптировать для восприятия обычных людей

Важно чтобы электрощит был доступен всем членам семьи

Нужно понимать, пиктограммы не панацея в идентификации. Их наличие должно быть оправдано. Там где графикой эффективно нельзя решить задачу лучше использовать текст.

Цвет в маркировке использую для группировки связанных общими признаками сущностей. Например, от какой из трех фаз запитано УЗО веранды?

Так же цвет опеспечивает приоритетную смысловую нагрузку, что важно для скорости принятия решений. Чтобы сфокусироваться на результате и в целях экономии времени я отказываюсь от всего проблемного (использование не моих пиктограмм, других шрифтов, работа на условиях заказчика и т.д.)

Чтобы сфокусироваться на результате и в целях экономии времени я отказываюсь от всего проблемного (использование не моих пиктограмм, других шрифтов, работа на условиях заказчика и т.д.).

Общие сведения об автоматах

Автоматы для электрощитка

Как правило, автомат содержат три типа расцепителя электрической цепи: тепловой, электромагнитный и механический. Первый предназначен для защиты электрических цепей от перегрузки по току, второй – от короткого замыкания в цепях нагрузки, третий – для оперативных коммутаций электрических цепей.

Существуют электрические автоматы, выполняющие защитные функции от перегрузки и поражения электрическим током (ЭТ). Это выключатели, управляемые дифференциальным током со встроенной защитой от токовых перегрузок – дифавтоматы (ДВ).

Основные технические характеристики автоматических выключателей (АВ)

Номиналы автоматов для различных электросетей

Номинальное напряжение – установленное изготовителем значение, при котором определена работоспособность АВ.

Номинальный ток – установленный изготовителем ток, который АВ способен проводить в продолжительном режиме, при котором главные контакты остаются замкнутыми при указанной контрольной температуре окружающего воздуха (стандартно +30 °С).

Частота выключателя – это промышленная частота, на которую рассчитанно устройство и которой соответствуют значения других характеристик.

Класс токоограничения характеризуется временем отключения между началом размыкания выключателя и концом времени дуги. Существует три класса токоограничения:

  • время отключения АВ 3 класса происходит в пределах 2,5 — 6 мс;
  • 2 класса – 6–10 мс;
  • 1 класса – более 10 мс.

Существует несколько типов защитных (время-токовых) характеристик АВ, наиболее востребованы — B, C и D

Тип защитной характеристики Диапазон токов мгновенного расцепления, приведенных к номинальному значению тока АВ Назначение
A от 1,3Iн Для защиты цепей, в которых временные перегрузки по току не могут возникать в штатном режиме работы.
В от 3Iн до 5Iн Для защиты цепей, в которых допускаются незначительные временные токовые перегрузки в штатном режиме работы.
С от 5Iн до 10Iн Для защиты цепей, в которых допускаются умеренные временные токовые перегрузки в штатном режиме работы.
D от 10Iн до 20Iн Для защиты цепей со значительными временными токовыми перегрузками в штатном режиме работы.
K от 12 Iн Для защиты промышленных цепей использующих индуктивную нагрузку.
Z от 4 Iн Для защиты промышленных цепей использующих в качестве нагрузки промышленную электронную технику.

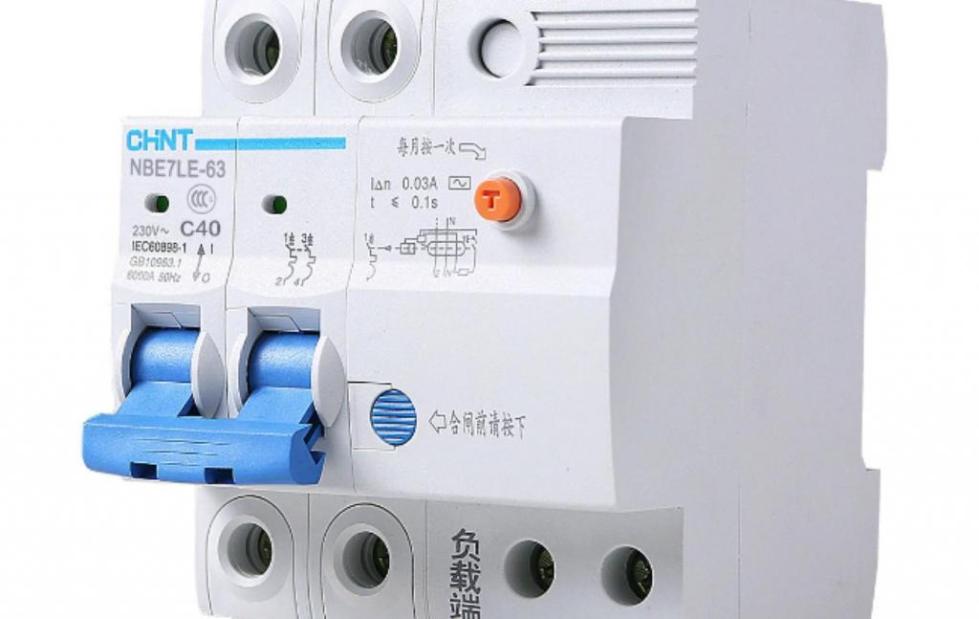

Дифференциальные автоматические выключатели

Дифференциальный автоматический выключатель

Номинальный отключающий дифференциальный ток IΔn – значение отключающего дифференциального тока, указанное изготовителем, при котором ДВ должен срабатывать при заданных условиях.

Номинальный неотключающий дифференциальный ток IΔn0 – значение неотключающего дифференциального тока, указанное изготовителем, при котором ДВ не срабатывает при заданных условиях.

Номинальная дифференциальная наибольшая включающая и отключающая способность IΔm0 – действующее значение переменной составляющей ожидаемого дифференциального тока, которое ДВ может включать, проводить и отключать.

ДВ бывают трех типов:

  • S – с выдержкой времени срабатывания по дифференциальному току.
  • АС – обеспечивается срабатывание при синусоидальном переменном дифференциальном токе, либо прикладываемом скачком, либо медленнорастущем.
  • А – обеспечивает срабатывание при дифференциальном синусоидальном переменном токе и дифференциальном пульсирующем постоянном токе, прикладываемом скачком, либо медленнорастущем.

Какое устройство лучше выбрать

Перед монтажом проводки следует принять решение: какой прибор выбрать, или лучше поставить оба.

Специалисты советуют остановить свой выбор на совместном использовании узкопрофильных приборов.

Главным критерием выбора защитных устройств являются их максимально допустимый ток и мощность. Современные бытовые дифавтоматы и УЗО рассчитаны на ток до 30А и мощность до 400Вт. При выборе нужно ориентироваться исходя из паспортных данных подключаемых потребителей энергии. Для стиральной машины с подогревом воды желательно установить защитное устройство, рассчитанное на ток 30А.

На рынке дифавтоматов представлены модели отечественного и импортного производства с различными характеристиками:

  • Legrand. Имеет две модификации — электронно-механическую и полностью электронную;
  • IEK. Хорошо себя зарекомендовал, имеет много плюсов, но есть и существенный недостаток — порог токовой утечки не определён;
  • Шнейдер электрик. Проверенный и надёжный прибор;
  • ABB 16A. Обеспечивает быстрое отключение при коротком замыкании;
  • АД 12. Автомат обеспечивает работу в обычном режиме и при понижении напряжения до 50В;
  • EKF АД 32. Самый популярный для подключения водонагревательных приборов на кухне и в ванной.

Чтобы выбрать нужную модель, следует изучить их характеристики. У разных производителей они могут отличаться. В видеоролике подробно показано, как изменяются характеристики во время работы. Изменяются токи, температура дифавтоматов, потребляемая мощность. Даны рекомендации по установке дифавтоматов в электрощит.

Преимущество селективного дифавтомата

Особый интерес представляет селективный дифавтомат. Специалисты считают, что это самый лучший автомат для установки на лестничных площадках. При появлении утечки тока или при коротком замыкании отключается только та квартира, где возникла проблема. Эффективно его использование и в пределах одной квартиры, когда есть необходимость разделить всех потребителей на несколько независимых групп. Подробнее в видео.

По каким причинам может сработать дифавтомат?

В процессе эксплуатации защитного устройства важно понимать, в каких случаях оно может сработать. С учетом этих нюансов стоит принимать решение о причине проблемы (короткое замыкание, ток утечки и прочие)

С учетом этих нюансов стоит принимать решение о причине проблемы (короткое замыкание, ток утечки и прочие).

Рассмотрим каждый из вариантов более подробно:

Срабатывание без нагрузки.

В старых домах с плохой проводкой имеют место серьезные проблемы с изоляцией.

Последняя изношена и высок риск появления токов утечки, величина которых может меняться с учетом многих параметров — наличия рядом животных уровня влажности и так далее.

В такой ситуации АВДП может срабатывать ложно.

Причиной проблемы может быть:

  • Поврежденная изоляция;
  • Наличие скруток;
  • Просчеты в расположении распредкоробок;
  • Электрофурнитура.

Для выявления причины требуется ревизия проводки. Начинать необходимо с диагностики места повреждения.

Например, если дифавтомат выбивает при включении лампочки, проблему необходимо искать в осветительной цепи.

Если АВДП срабатывает после подключения какого-то либо устройства в розетку, стоит убедиться, что это устройство исправно.

При замыкании «нуля» и «земли».

Если по какой-либо причине провода N и PE касаются друг друга, высок риск срабатывания дифференциального автомата. Распространенные места замыканий — в распредкоробке или в коробе под розетку.

Читайте по теме — эффективные способы защиты электроприборов с помощью специальных устройств.

Логика срабатывания построена на принципе действия устройства. Если «ноль» и «земля» объединены, ток разделяется между двумя проводниками. Соответственно, в дифтрансформаторе нет равенства токов, и он воспринимает этот факт, как утечку.

С проблемой часто сталкиваются начинающие мастера, которые не имеют должного опыта в вопросе обслуживания дифавтомата.

  1. В момент включения нагрузки. Если АВДП работает при подключении нагрузки, проблему необходимо искать в изоляции. Использовать проводку при такой неисправности небезопасно, поэтому рекомендуется вызвать специалиста и разобраться с проблемой. Если же ее игнорировать, высок риск попадания под напряжение кого-либо из членов семьи или возникновения пожара.
  2. При скачках напряжения. Логика дифавтомата построена таким образом, что отключение может происходить в случае повышения напряжения. Правда, такой опцией обладают не все устройства, а только имеющие электронную схему. Кроме того, защита может работать при КЗ внутри потребителя, ведь дифавтомат умеет отключаться при таком виде аварии.

Читайте по теме — как действует электрический ток на организм человека.

Принцип работы устройства

Основной частью устройства является модуль дифференциальной защиты. Он обнаруживает дифференциальный электрический ток на землю (ток утечки). Преобразовав его в механическое воздействие, осуществляется сброс выключателя.

Дифференциальный автомат оборудован двумя системами разрыва цепи:

  • Электромагнитный расцепитель отключает линию электропитания в случае короткого замыкания.
  • Тепловой — срабатывает в при возникновения перегрузки.

В дифавтомате, как и в УЗО, в качестве датчика утечки тока применяется специальный трансформатор. Работа этого трансформатора основана на изменении дифференциального тока в проводниках, подающих электрическую энергию на электроустановку.

Ток утечки отсутствует, если нет повреждений изоляции электропроводки или к ней никто не прикасается. В этом случае в нулевом и фазном проводе нагрузки будут протекать равные токи.

Принцип работы дифавтомата

В случае возникновения утечки, к примеру, если человек случайно прикоснется к фазному проводнику или при нарушении изоляции провода, происходит нарушение баланса тока и магнитных потоков. Во вторичной обмотке возникает электрический ток, который приводит в действие магнитоэлектрическую защелку. Сработавшая защелка воздействует на механизм, разъединяющий цепь.

Конструкция и принцип работы дифференциального выключателя

Все корпуса дифавтоматов изготавливаются с использованием не проводящих электрический ток материалов. На задней стенке модуля устанавливается защелка для крепления к DIN-рейки. Монтаж устройства выполняется так же, как и простого автоматического выключателя или УЗО. В однофазных сетях с напряжением 220 В устанавливаются двухполюсные модули с четырьмя контактами, для ввода и вывода фазных и нулевых проводников. В трехфазных сетях с напряжением в 380 В используются четырехполюсные дифавтоматы с восемью контактами, для подключения входных и выходных проводников трех фаз и нейтрали.

Защиту цепей электропитания в дифференциальном автомате от КЗ и перегрузок по мощности выполняет встроенный блок автоматического выключения, состоящий из механизма расцепления электрических контактных площадок, который срабатывает на выключение подачи электроэнергии при превышении расчетного тока нагрузки. Кроме этого, модуль дифавтомата снабжен специальной рейкой ручного включения/выключения. Для защиты людей и животных от удара электрическим током предназначен второй блок дифавтомата, включающий в себя управляющий дифференциальный трансформатор с электромагнитной катушкой выключения устройства, мгновенно обесточивающей сеть при опасной разнице значений между входной и выходной величиной тока.

Дифференциальные автоматические выключатели с успехом используется как в трехфазных, так однофазных линиях передачи переменного электрического тока. Эти электротехнические изделия в значительной степени повышают безопасность эксплуатации различной бытовой техники и электроприборов. Но для того чтобы дифавтомат выполнял свои защитные функции, его необходимо правильно подключить к сети, соблюдая нормы ПУЭ (правил устройства электроустановок). Ниже мы рассмотрим схемы подключения дифференциальных защитных автоматов.

Схема включения УЗО, обозначение УЗО на схеме, схема подключения однофазного и трехфазного УЗО

Установка УЗО значительно повышает уровень безопасности при работе на электроустановках. Если УЗО обладает высокой чувствительностью (30 мА), то при этом обеспечивается защита от прямого контакта (прикосновения).

Тем не менее, установка УЗО не означает от выполнения обычных мер предосторожности при работе на электроустановках. Установите УЗО на панели или корпусе

Подключите оборудование в точном соответствии со схемой. Включите все нагрузки, подключенные к защищаемой сети

Установите УЗО на панели или корпусе. Подключите оборудование в точном соответствии со схемой. Включите все нагрузки, подключенные к защищаемой сети.

Срабатывает УЗО

Если УЗО срабатывает, выясните, какое устройство является причиной срабатывания, путем последовательного отключения нагрузки (отключаем по очереди эл. оборудование и смотрим результат). При обнаружении такого устройства его необходимо отключить от сети и проверить.

Если электрическая линия имеет очень большую длину, обычные токи утечки могут быть достаточно велики. В этом случае имеется вероятность ложных срабатываний. Чтобы избежать этого, необходимо разделить систему, по крайней мере, на два контура, каждый из которых будет защищен своим УЗО.

Можно расчитать длинну электрической линии.

При невозможности определения документальным способом суммы токов утечки проводки и нагрузок, можно пользоваться примерным расчетом (в соответствии с СП 31-110-2003), принимая ток утечки нагрузки равным 0,4мА на 1А потребляемой нагрузкой мощности и ток утечки электросети равным 10мкА на один метр длины фазового провода электропроводки.

Пример расчета УЗО

Для примера рассчитаем УЗО для электроплиты, мощностью 5 кВт, установленную на кухне малогабаритной квартиры.

Примерное расстояние от щитка до кухни может составлять 11 метров, соответственно расчетная утечка проводки составляет 0,11мА. Электроплита, на полной мощности, потребляет (приближенно) 22.7А и обладает расчетным током утечки 9,1мА.

Таким образом, сумма токов утечки данной электроустановки составляет 9,21мА. Для защиты от токов утечки можно использовать УЗО с номиналом тока утечки 27,63мА, что округляется до ближайшего большего значения существующих номиналов по диф.

току, а именно УЗО 30мА.

Важно

Следующим шагом, является определение рабочего тока УЗО. При указанном выше максимальном токе, потребляемым электроплитой, можно использовать номинал (с небольшим запасом) УЗО 25А, или с большим запасом – УЗО 32А.

Таким образом мы расчетно определили номинал УЗО, которое можно использовать для защиты электроплиты: УЗО 25А 30мА или УЗО 32А 30мА. (надо не забыть защитить УЗО автоматическим выключателем 25А для первого номинала УЗО и 25А или 32А для второго номинала).

Схема подключения УЗО

Схема подключения УЗО рассмотрим на примере. На фото.  1 показан фрагмент распределительного шкафа.

Фото. 1 Схема подключения трехфазного УЗО с автоматическим выключателем (на фото цифра1 УЗО, 2- автоматический выключатель) и однофазных УЗО (3).

УЗО не защищает от токов короткого замыкания, поэтому его устанавливают в паре  с автоматическим выключателем. Что ставить раньше УЗО или автоматический выключатель в данном случае не принципиально. Номинал УЗО должен быть равным или немного больше  наминала автоматическо выключателя. Например, автоматический выключатель 16 Ампер, значит, УЗО  ставим 16 или 25 А.

Как видно на фото. 1 на трехфазное УЗО (цифра 1) подходят три фазных и нулевой проводник, а после УЗО подключен автоматический выключатель (цифра 2). Потребитель будет подключаться: фазные проводники (красные стрелки) с автоматического выключателя; нулевой проводник (синяя стрелка) – с УЗО.

Под цифрой 3 на фото показаны дифференциальные автоматы , соединенные сборной шиной, принцип работы диф. автомата такой же, как у УЗО, но он дополнительно защищает от токов короткого замыкания и не требует дополнительной защита от КЗ.

А подключение, что у УЗО, что у диф. автоматов одинаковое.

Подключаем к клемме L фазу, к N ноль (обозначения нанесены на корпусе УЗО). Потребители подключаются также.

Схема УЗО в квартире

Ниже приведена схема использования УЗО в квартире, для дополнительной защиты от поражения электрическим током.

Рис. 1 Схема УЗО в квартире.

В данном случае УЗО ставится до счетчика, на всю группу автоматических выключателей, чем обеспечивается дополнительная защита от поражения электрическим током и возникновения пожара.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

  • ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
  • ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
  • ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Наименование Изображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

Наименование Изображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
 Контакт размыкающий с замедлением, действующим при возврате
 Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка):гнездоштырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

Наименование Изображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями
Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины

Обозначение дифавтомата в условном виде на однолинейной схеме

«Правила технической эксплуатации электроустановок потребителей» регламентируют создание технической документации максимально удобной в работе. Одной из них является однолинейная схема в упрощенном виде отображающая соединения силовых линий, распределительных пунктов и расположение других электрических элементов. Так вот, обозначения дифавтомата на схеме, соответствующего нормативной документации нет. С молчаливого согласия пользователей они обозначаются следующим образом:

Буквенное обозначение дифференциального автомата на схеме — в виде латинских букв QF.

УЗО или дифференциальный автомат: визуальные отличия

Непосвященному человеку трудно понять, какое устройство находится перед ним. Внешне УЗО практически не отличается от АВДТ. Однако знающему домашнему мастеру разобраться будет довольно просто. Так как отличить УЗО от дифавтомата визуально? Главное здесь – понимать, что означают маркировки на лицевой панели.

С изделиями российского производства все довольно просто. На них четко прописано, какое устройство человек держит в руках. На лицевой панели может быть пропечатано «дифавтомат» или «АВДТ»

Если же подобные маркировки отсутствуют, необходимо обратить внимание на буквенно-числовое обозначение

Цифра и последующая буква «А» говорит о том, что перед домашним мастером устройство защитного отключения. К примеру, если проставлена маркировка 16А, то это УЗО с номинальной токовой нагрузкой в 16 ампер. Если же буквенное обозначение стоит перед числовым (это могут быть литеры «В», «С» или «D»), то это АВДТ. Для бытовых сетей используются устройства с типом время-токовой характеристики «С».

Маркировка УЗО и дифавтомата может сказать очень многое знающему человеку. В ней указывается не только тип и номинальная сила токовой нагрузки. На лицевой панели можно найти отключающую способность по ГОСТ, узнать о наличии либо отсутствии теплового и электромагнитного расцепителя. Также маркировка укажет и на класс токоограничения.

Подбиваем итоги

Стоимость коммутационных аппаратов также отличается, в большей мере это касается фирменного оборудования. Цена хорошего дифавтомата немного меньше, чем УЗО в комплекте с классическим автоматом. Качество импортных образцов на порядок выше. Российские тоже неплохи, но уступают в таких категориях как время срабатывания, устойчивость механической части и качество корпуса. По надежности срабатывания эти приборы ни в чем не уступают друг другу.

Если учесть, что дифференциальный автомат – это комбинированная конструкция, то из недостатков стоит отметить сложность определения причины отключения. Непонятно, что это было: утечка тока, КЗ или перегрузка. Однако технологии развиваются, некоторые образцы АВДТ уже оснащаются индикатором срабатывания по дифференциальному току.

Положительная черта дифавтомата – удобство монтажа

Иногда, особенно в тесном щитке, бывает особенно важно закрутить на два винта меньше. Тем более, что это повышает качество сборки цепи

Однако при поломке узел подлежит только полной замене.

При использовании в цепи УЗО в паре с обычным автоматом процедура ремонта получается дешевле, потому что менять приходится только один из элементов

Этот момент важно учитывать при проектировании сетей

Если рассматривать элементарные схемы квартирной проводки, то принципиальной разницы в выборе нет. В частном доме нужно определить, куда рациональнее вставить дифавтомат, а куда устройство защитного отключения. Например, в котельной или мастерской нагрузки большие, следовательно, есть резон в АВДТ, а для линий розеток достаточно комплекта из автомата и УЗО.
