Изображение электрооборудования на планах

Согласно ГОСТ 21.210-2014 — документу, регламентирующему условные графические изображения электрооборудования и проводок на планах, есть четкие условные обозначения для каждого вида электрических устройств и связующих их звеньев: проводок, шин, кабелей. Распространяются они для каждого вида оборудования и недвусмысленно определяют его на схеме в виде графического или буквенно-численного условного обозначения.

В документе приведены представления для:

  • Электрооборудования, электротехнических устройств и электроприемников;
  • Линий проводок и токопроводов;
  • Шин и шинопроводов;
  • Коробок, шкафов, щитов и пультов;
  • Выключателей, переключателей;
  • Штепсельных розеток;
  • Светильников и прожекторов.

Электрооборудование, электротехнические устройства и электроприемники

К категории электрооборудования относятся: силовые трансформаторы, масляные выключатели, разъединители и отделители, короткозамыкатели, заземлители, автоматические быстродействующие выключатели и бетонные реакторы.

Таблица УГО для электрооборудования

К электротехническим устройствам и приемникам относятся: простейшие электротехнические устройства, общие электрические аппараты с двигателями, электроустройства, работающие на электроприводе, приборы с генераторами, приборы представляющие собой двигатели и генераторы, трансформаторные устройства, конденсаторные и комплектные установки, аккумулирующая аппаратура, нагревательные элементы электрического типа. Их обозначения представлены на картинке ниже.

УГО для электротехнических устройств

Линии проводок и токопроводов

К данной категории относятся: линии проводки, цепи управления, линии напряжения, линии заземления, провода и кабеля, а также их возможные виды проводки (в лотке, под плинтусом, вертикальная, в коробе и т.д). В таблицах ниже представлены основные обозначения для этой категории.

Первая таблица обозначений для линий проводок

Линии проводок представляют собой кабеля и провода, способные передавать электроэнергию на достаточно большие расстояния. Токопроводами же чаще всего называют электротехнические устройства, способные передавать электричество на небольшое расстояние. Например, от генератора тока к трансформатору и так далее.

Вторая таблица обозначений для линий проводок

Третья таблица обозначений для линий проводокЧетвертая таблица обозначений для линий проводок

Шины и шинопровода

Шинопроводы представляют собой кабельные устройства, которые состоят из проводниковых элементов, изоляции и распределителей, которые передают и распределяют электроэнергию в производственных помещениях. Условные обозначения шин и шинопроводов представлены на картинке ниже.

Обозначение шин и шинопроводов

Коробки, шкафы, щитки и пульты

Среди коробок можно выделить ответвительные, вводные, протяжные, зажимные. Щитки бывают лабораторными, освещения обычного и аварийного освещения, автоматы. Все эти элементы нужны для распределения электроэнергии между отдельными участками цепи и приборами. Условие обозначения этих элементов представлены на картинке.

УГО щитков и пультов управления

Выключатели, переключатели и штепсельные розетки

Сюда входят и штепсельные розетки.

Первая таблица обозначений для переключателей

Все эти элементы используют для переключения, включения и отключения электрических цепей.

Вторая таблица обозначений для переключателей

Это может быть освещение или изменение напряжения. Следующие таблицы содержат основные обозначения для такого типа электроэлементов.

Третья таблица обозначений для переключателей

Светильники и прожектора

Множество цепей имеют в наличии светильники, прожекторы и другие осветительные элементы. Они нужны не только для сигнализации определенных состояний цепи, но и для освещения некоторых случаях.

УГО светильников

Аппаратов контроля и управления

К таким устройствам относятся счетчики, запрограммированные устройства, измерительные приборы, манометры, терморегуляторы и реле времени. Их основным элементом являются чувствительные к определенным факторам датчики.

Условные обозначения аппаратов управления

Обозначения они имеют следующие.

Условные обозначения аппаратов управления продолжение

В статье нельзя уместить графические и буквенно-числовые обозначения всех электрических приборов и элементов, но самые часто используемые были подробно рассмотрены. Также была описана документация ГОСТ схематического графического обозначения электрических элементов на схемах различных видов и типов, а также их расшифровка.

Что это такое

Подготовка проводов Сначала необходимо приблизительно подогнать их по длине.
Это необходимо учитывать, зная, что в это же время вокруг будут ходить маляры и шпаклевщики.
Пунктиром 1 обозначен корпус распределительного щита, 2 и 3 это нулевая и заземляющая шина. Для исключения одновременного срабатывания вводного и группового устройств на вводе рекомендуется ставить селективное УЗО.
Это может быть автоматический выключатель или рубильник выключатель нагрузки. Фото — ГРЩ Групповой электрощит используется для контроля отдельных групп потребителей тока светильников, бытовых приборов и т.
Чтобы защитить электрическую систему от перенапряжения, используются рубильники, размыкающие электрическую сеть под нагрузкой. У каждого специалиста своё мнение на этот счет.

Буквенные обозначения в схемах

При помощи болгарки выполняются резы по периметру ниши. Выполняют качественную сборку электрических щитов профессиональные электрики, однако при соблюдении определенных правил такая работа может быть выполнена самостоятельно. Для этих целей ставятся устройства защитного отключения УЗО или дифавтоматы с током утечки мА. При согласовании придется выполнять усиление согласно новому проекту и проведение различных работ. Именно поэтому лучше, чтобы щиток был оборудован съемной рамкой с рейками.

Уличные модели обычно оснащаются стеклянным окошком, которое позволяет считывать данные счетчика. В щите запланированы три автомата защиты, на три группы. Лучше, если щиток будет установлен в тамбуре. Провода может просто залить из квартиры сверху.

Далее идут однополюсные групповые автоматические выключатели. Xn — клеммы подключений. Водонагреватель, стиральная машина, кондиционер также можно запитать через амперные автоматы.
Т 12.2 Схемы сборки группового квартирного щитка

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах  в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

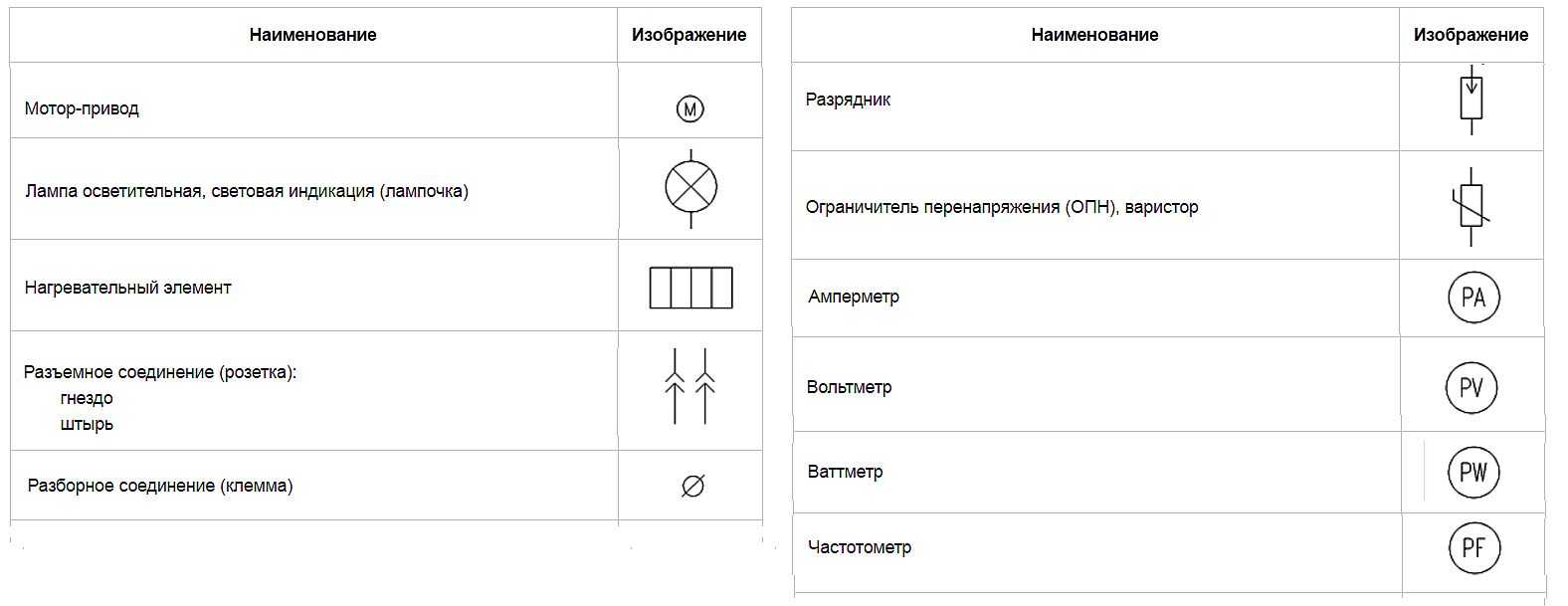

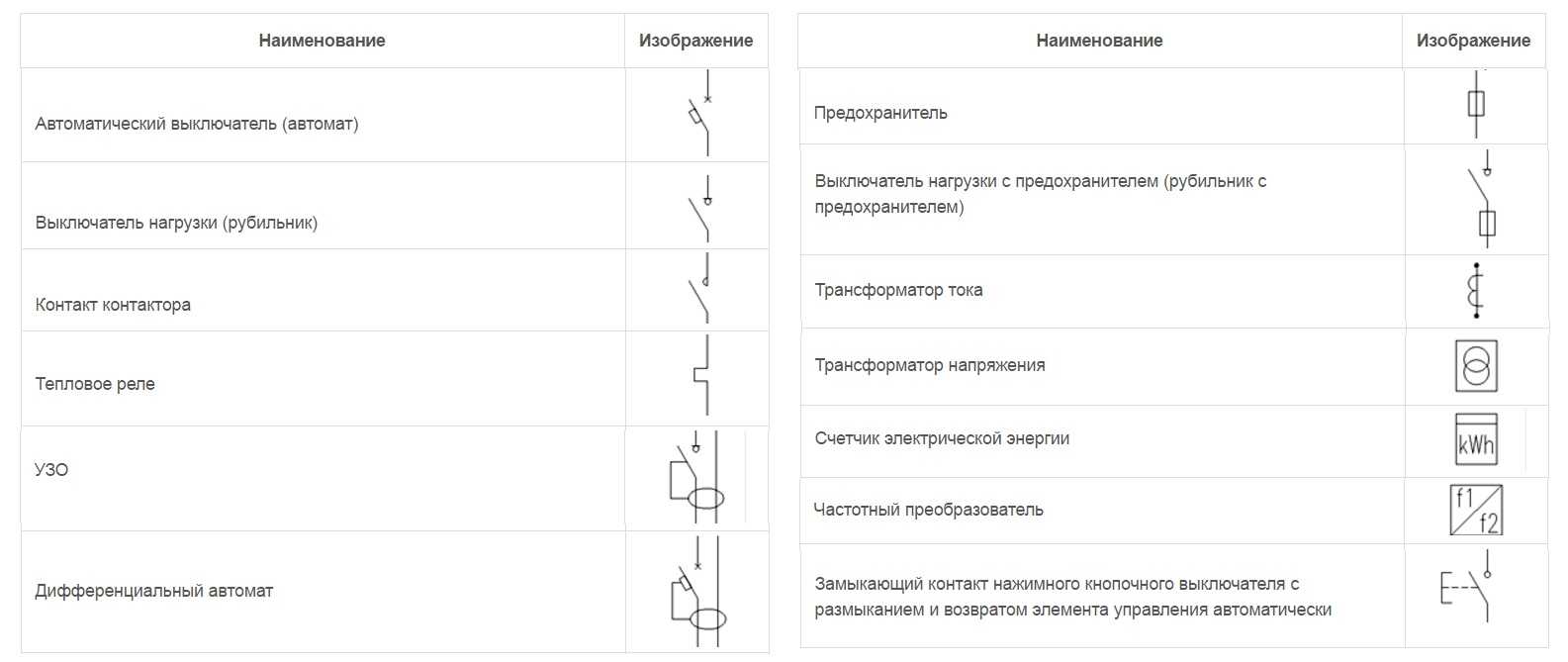

Обозначения элементов на однолинейной схеме

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

Условные обозначения катушек контакторов и реле разных типов (импульсная, фотореле, реле времени)

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Условные обозначения разъемного (вилка-штепсель) и разборного (клеммная колодка) соединения), измерительных приборов

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Формат электропроета частного двухэтажного дома

Предлагаю для скачивания несколько форматов электропроекта двухэтажного дома:

Электросхемы проекта в формате jpeg ,размер картинок 1127×671 .

Полный проект в формате PDF(36 листов). Можно бесплатно скачать ТУТ.

Основные электросхемы проекта электропроводки частного дома выполнены в формате DWG.

Немного о формате DWG

Это формат документов в системе AutoCAD.В данном случае AutoCAD использовалась как система для черчения. Чтобы посмотреть документ в формате DWG, нужен инструмент просмотра документов в этом формате. Можно воспользоваться Brava Viewer. Программа абсолютно бесплатная. Скачать Brava Viewer можно с сайта автора, тут: http://infograph.com/products/viewers.asp

Скачать электропроект в формате DWG можно тут.

  • 1й этаж розетки.dwg
  • 1й этаж.dwg334 КБ
  • 2й этаж розетки.dwg269 КБ
  • 2й этаж.dwg269 КБ
  • Приложение Расчет заземляющего устройства.doc47 КБ
  • Проект.dwg789 КБ

Другие Электропроекты и Электросхемы

  • мая 2012

    Схема электропроводки в квартире

  • июня 2012
    • Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg

    • Электропроект большой квартиры,№1.Посмотреть и скачать

  • октября 2012
    • Условные обозначения на схемах, обозначение розеток, выключателей, оборудования

    • Схемы освещения 3-х этажей трехэтажного частного дома

    • Схема электропроводки этажа частного дома

    • Схема электропроводки стандартной двухкомнатной квартиры

    • Схема электропроводки однокомнатной квартиры

    • Схема электропроводки круглой квартиры

    • Схема размещения электрического оборудования в интерьере большой квартиры

    • Схема освещения этажа частного дома

    • Схема освещения 3-х комнатной квартиры с кухней

    • Общая схема электропроводки четырех комнатной квартиры с кухней

    • Новые схемы электропроводки

    • Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C

  • ноября 2012
    • Схема квартирного электрощита с электропитанием 380 Вольт и защитным проводником

    • Наглядная трехфазная схема вводно–распределительного щита частного дома

    • Наглядная схема электрощита квартиры с реле напряжения

    • Наглядная схема электропроводки стандартной квартиры

    • Наглядная схема электропитания квартиры с заземлением

    • Наглядная схема распределительного электрощита частного дома с ошибками зануления

    • Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления

    • Наглядная схема принципа работы устройства УЗО в системе TN-S

Система обозначения валют. Основные валюты мира

Для упрощения работы мировой финансовой сферы, развития внешней торговли и экономических отношений между странами Международная организация по стандартизации (ISO) приняла отдельный стандарт, предусматривающий введение унифицированной системы обозначения валют мира.

Сегодня международный стандарт ISO включает в себя буквенное и цифровое обозначение около 150 валют различных стран мира (в реальности их количество больше, но стандарт учитывает все мало-мальски значимые). Из всего многообразия валют выделено 7, которые сегодня считаются базовыми, а к категории основных еще 9.

Советы по выбору автоматического выключателя

Существуют два основных критерия выбора АВ. Первый основывается на исполнении АВ своей целевой функции – обеспечения защиты электрических цепей от перегрузки по току с заданными характеристиками, второй – на соотношении цена/качество, выбранного типа АВ.

Номинальный ток АВ выбирается со значением меньшим или равным, чем максимальный ток, на который рассчитана защищаемая электрическая цепь. Если электрическая цепь выполнена медным проводом с сечением токопроводящей жилы 1,5 мм2, для защиты такой цепи следует выбирать АВ с номинальным током не более 16 А. Так как для проводов данного типа максимально допустимый рабочий ток должен быть не более 21 А, а допустимый ток короткого замыкания длительностью 1 с должен быть не более 170 А, защитная характеристика АВ может быть выбрана С типа. В данном случае класс токограничения может быть любым, однако следует учитывать, что чем раньше произойдет отключение электрической цепи при коротком замыкании, тем меньше вероятность возникновения аварийной ситуации и больше шансов сохранить электрооборудование в исправном состоянии.

Количество полюсов АВ выбирается исходя из количества защищаемых электрических цепей. Для однофазной цепи – обычно применяются двухполюсные, для трех фазных – трех и четырехполюсные АВ.

Из практических соображений систему защиты от токовых перегрузок целесообразно строить по двухуровневой схеме. Первый уровень защиты выполнить на основе ВД. Так как потребители электроэнергии обычно распределены по отдельным помещениям, вторую ступень защиты целесообразно выполнить распределенного типа, группируя электрические цепи по функциональному назначению и снабжая каждую группу отдельным АВ, что позволит избежать общего отключения электроэнергии при возникновении локальной токовой перегрузки. При этом ВД должен быть рассчитан на суммарный ток всех потребителей электроэнергии.

Буквенные обозначения

Полная расшифровка стандартных кодов указана в ГОСТ 2.710-81. В следующем списке для примера приведена часть перечня:

  • A — лазеры, усилители;
  • B — термодатчики;
  • D — микросхемы;
  • E — лампы;
  • G — электрохимические и другие источники питания;
  • H — сигнализирующие световые и звуковые устройства;
  • K — контакторы;
  • L — дроссели;
  • M — электромашины;
  • P — датчики температуры, часы, иные измерительные приборы;
  • Q — автоматы;
  • R — постоянные и переменные резисторы;
  • S — коммутационные элементы;
  • T — трансформаторы;
  • U — преобразователи тока (напряжения, частоты);
  • V — электровакуумные и полупроводниковые приборы.

По ГОСТ 7624-55, применяют русский алфавит: Г (генератор), Л (лампа накаливания), Р (реле) и др.

Двухбуквенные коды

Увеличение количества символов позволяет точнее указать вид устройства:

  • AF — регулятор частоты;
  • BK — тепловой датчик;
  • CG — блок зарядных конденсаторов;
  • DS — микросхема памяти;
  • EK — нагревательный элемент;
  • FU — предохранитель с плавкой вставкой;
  • GE — возбудитель электромашины;
  • HG — индикационное табло с изображениями символов;
  • KK — электротепловое реле;
  • КМ — пускатель (магнитный);
  • LL — дроссель люминесцентной лампы;
  • PС — электромеханический счетчик импульсов;
  • QW — выключатель нагрузки;
  • RR — реостат;
  • SF — автомат защитный;
  • TV — трансформатор (напряжения);
  • UF — частотный преобразователь;
  • VS — тиристор;
  • YC — муфта, оснащенная электромагнитным приводом.

Также применяют кодировку из русских букв:

  • Кв — конечный выключатель;
  • Эм — электромагнит;
  • Зв — звонок.

Для уточнения расширяют обозначение до трех символов. Чтобы показать наличие в сигнализирующем устройстве зеленой линзы, используют код HLG. HL — стандартное обозначение светового табло. Буква G — это сокращение от английского слова Green (зеленый).

Принципы проектирования однолинейной схемы электроснабжения

При разработке и оформлении исполнительной документации необходимо выполнять требования к подобным документам, отражённым в нормативной литературе, а также ПТЭЭП и ПУЭ («Правила устройства электроустановок»).

Что должна включать однолинейная схема электроснабжения

На однолинейных схемах электроснабжения должна быть отражена следующая информация, а именно:

граница зоны ответственности организации, поставляющей электрическую энергию, и её потребителя;

Отображение зоны балансовой принадлежности на схеме электроснабжения объекта

вводно-распределительные устройства (ВРУ) или ГРЩ, а также трансформаторные подстанции, стоящие на балансе потребителя с отображением устройств АВР (автоматическое включение резерва), если таковые имеются;

  • приборы учёта электрической энергии с указанием коэффициента трансформации трансформаторов тока при использовании счётчиков, работающих на вторичном токе в 5Ампер;
  • информация обо всех имеющихся на объекте распределительных шкафах как силового оборудования, так и системы освещения;
  • длины магистральных электрических линий с указанием марки кабелей, проводов и способов их прокладки;
  • технические параметры и состояние в рабочем положении всех устройств автоматического отключения, к которым относятся автоматические выключатели, УЗО и предохранители;
  • данные обо всех электрических нагрузках, подключаемых к отображаемому на схеме оборудованию, с указанием их мощности, тока и cos ϕ.

Вариант выполнения расчётной однолинейной схемы электроснабжения административного здания

Читать также: Магнитный угольник для сварки своими руками

Этапы проектирования

Наличие однолинейной схемы электроснабжения является обязательным условием для получения разрешения на подключение объекта строительства к сетям электроснабжающей организации, поэтому прежде, чем приступать к её разработке, необходимо запросить технические условия.

В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов:

  1. Запрос и получение технических условий;
  2. Разработка однолинейной схемы электроснабжения на основании полученных документов;
  3. Согласование разработанной документации в организации, выдавшей технические условия.

Вариант оформления технических условий на электроснабжение

Правила оформления, требования ГОСТов

При оформлении однолинейной схемы электроснабжения необходимо соблюдать требования ГОСТов, регламентирующих этот процесс, а именно:

  • ГОСТ 2.709-89 «Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах»;
  • ГОСТ 2.755-87 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»;
  • ГОСТ 2.721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;
  • ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах (с Изменением № 1)».

Вариант оформления однолинейной схемы электроснабжения в соответствии с данными ГОСТами приведён наследующем рисунке.

Расчётная однолинейная схема электроснабжения жилого дома

Условные обозначения, используемые при составлении однолинейных схем

Все элементы системы электроснабжения отображаются на схеме в виде графических изображений, которые регламентированы нормативной литературой, указанной в предыдущем разделе статьи. Электрические коробки и шкафы различного назначения изображаются следующим образом.

Электроустановочные изделия (розетки и выключатели), в зависимости от конструкции и типа исполнения, отображаются вот так

Приборы электрического освещения изображаются следующим образом

Силовые трансформаторы и трансформаторы тока изображаются так

Электроизмерительные приборы имеют следующий вид на схемах электроснабжения, в соответствии с ГОСТ

Пересечение электрических линий и места соединения электропроводки, а также заземление выглядят следующим образом

Коммутационные устройства (автоматические выключатели и пускатели, короткозамыкатели и отделители, а также прочие аппараты) изображаются так

Для того чтобы узнать, как правильно оформить исполнительную документацию, необходимо изучить все требования ГОСТов или воспользоваться специальной компьютерной программой, которая учтёт все эти требования в автоматическом режиме при её использовании

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа Краткое описание
2.710 81 В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68 Требования к размерам отображения элементов в графическом виде.
21.614 88 Принятые нормы  для планов электрооборудования и проводки.
2.755 87 Отображение на схемах коммутационных устройств и контактных соединений
2.756 76 Нормы для воспринимающих частей электромеханического оборудования.
2.709 89 Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85 Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

  • Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже.

    Пример функциональной схемы телевизионного приемника

  • Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы.

    Пример принципиальной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Причины возникновения ОУГ

Аббревиатура ОУГ расшифровывается как обозначение условно-графическое. По причине того, что чертеж является официальным документом, то и составляться он должен правильно. Если все выполнить как надо, то это позволит безошибочно трактовать содержание чертежа. Если бы таких правил не существовало, возникало бы множество спорных моментов при изготовлении детали или же постройки сооружения.

Во времена, когда чертежи рисовались вручную, инженеры всячески пытались упростить процесс черчения. Это позволяло за короткие сроки выпускать проектно-изыскательскую документацию. В современном строительстве давно используют специальные программные комплексы для выполнения чертежей. Они значительно упрощают жизнь проектировщиков, но ОУГ по-прежнему остаются актуальными. В электротехнике все чертежи на 95% состоят только из одних условно-графических изображений.

В чертеже много элементов, особенно это касается строительных обрисовки помещений принимаются от сотого до пятисотого. Это означает, что площади помещений могут быть уменьшены в сто или пятьсот раз.

При сотом масштабе один сантиметр на листе бумаги эквивалентен одному метру в реальности. Иногда проектировщикам необходимо уместить на небольшом листе бумаги множество элементов. Для решения этой задачи используют ОУГ. Это позволяет на плоском формате расставить многоуровневые электротехнические элементы.

Где можно найти условное обозначение разных видов розеток?

Регламентирует обозначение розеток на схеме ГОСТ. В нем указаны точные размеры и вид условно-графического обозначения.

Было бы слишком просто, если бы я сейчас начал рассказывать про ГОСТ 21.614. Думаю, большинство знает его очень хорошо. Дело в том, что в этом ГОСТе не хватает всех необходимых условных обозначений. Кстати, в проекте новая редакция данного ГОСТа.

Насколько мне известно, последняя версия ГОСТ 21.614-88.

Я разработал свои условные обозначения для розеток и выключателей на основе данного документа. Ведь ничто нам не запрещает вводить новые обозначения?

Может быть мои обозначения получат более широкое распространение и станут поводом для внесения в данный ГОСТ, т.к. я сомневаются, что разработкой ГОСТов занимаются проектировщики. А посторонние от проектирования люди не всегда знают тех тонкостей, с которыми сталкиваются при проектировании.

1 В зависимости от исполнения:

  • скрытой установки;
  • открытой установки.

2 В зависимости от степени защиты от попадания влаги и пыли:

  • без защиты IP20;
  • с защитой IP44 (IP54).

На основе этой классификации я разработал свои обозначения.

Для розеток скрытого исполнения IP44 я ввел обозначение в виде «заливки половины области розетки», чтобы было видно как бы вертикальную черту розетки, которая указывает, что розетка скрытого исполнения, розетка открытого исполнения IP44 имеет всю залитую область розетки.

Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения.

Все розетки с заземляющим контактом.

Похожее обозначение ввел и для выключателей. Двухполюсные и трехполюсные выключатели понадобятся для обозначения пакетных выключателей вблизи двигателей, переключатель на два направления 2Р – нужен для обозначения проходного выключателя при управлении из трех или более мест (средние выключатели по схеме).

Можно было бы расширить список обозначений или даже наоборот, некоторые исключить, т.к. они возможно и не существует в природе, но пока остановлюсь на таком списке.

На выключатели и розетки у меня сделано 2 блока. Сейчас я их тестирую и буду применять уже в новых проектах. Данные условные обозначения буду прилагать к каждому проекту.

P . S . Скоро поговорим и о блоках программы AutoCAD , а все те, кто оказывает помощь в развитии блога, будут периодически получать подарки в виде моих блоков.

Мы уже много раз говорили о том, насколько важно перед выполнением ремонтных работ по домашней электрике грамотно составить схему электроснабжения, с неё всё должно начинаться. На схемах отображаются основные электрические узлы – вводная линия, счётчик электрической энергии, устройства защиты, распределительные коробки и отходящие от них проводники, коммутационные аппараты, осветительные элементы. Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах

Предлагаем вам этому немного поучиться

Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах. Предлагаем вам этому немного поучиться.

Очень многие начинают ремонтные работы в строящемся доме или вновь приобретённой квартире с приглашения специалиста для помощи в составлении схемы. От вас потребуется лишь подробно рассказать, где вы планируете располагать крупногабаритную мебель и бытовую электротехнику. А уже задача профессионала – схематически отобразить всё это с указанием места установки выключателей и розеток на плане. Такой чертёж поможет вам чётко определиться с количеством необходимых материалов и рационально распланировать порядок ведения электромонтажных работ.

Мы не будем вести речь о сложных электрических элементах, типа рубильников, реле, тиристоров, симисторов, двигателей. Для домашних электросетей в этом нет необходимости. Наша главная задача – научиться распознавать обозначение бытовых выключателей и розеток на схематических чертежах.
