Процессоры x86 и arm

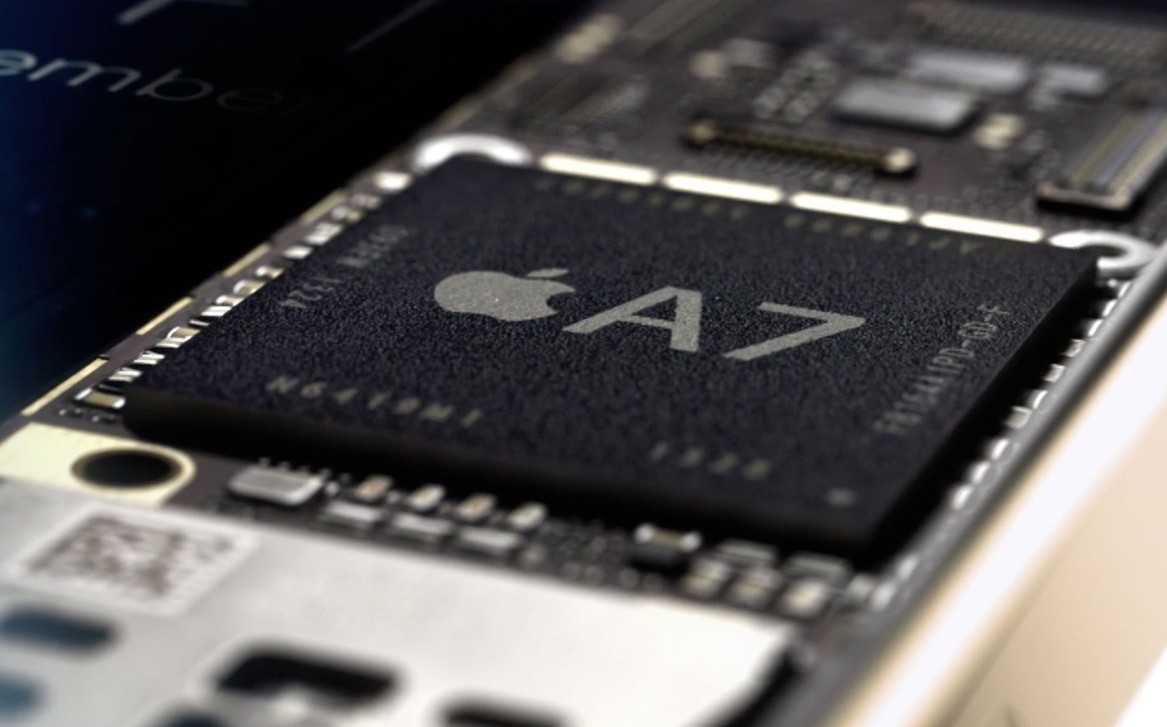

Apple A7

Первым и пока единственным 64-битным ARM-процессором, который уже применяется в смартфонах и планшетах, является Apple A7. Построен он на фирменной архитектуре Apple Cyclone, совместимой с ARMv8. Это вторая разработанная внутри компании процессорная архитектура; первой же была Swift (чипы A6 и A6X, семейство ARMv7).

Процессорных ядер у однокристальной системы A7 только два (частота до 1,4 ГГц), но присутствует графический ускоритель PowerVR G6430 с четырьмя кластерами ядер. Быстродействие чипа A7 в процессорозависимых задачах выросло примерно в полтора раза по сравнению с А6, тогда как в различных графических тестах прирост составляет от двух до трех раз.

А вот теоретическую возможность работать с большим объемом оперативной памяти благодаря 64-битной архитектуре процессора A7 устройства под управлением iOS пока не ощущают. У iPhone 5s, iPad Air и iPad mini Retina всего лишь 1 Гбайт оперативки; и вряд ли в новом поколении мобильных устройств Apple объем ОЗУ вырастит больше чем вдвое.

MediaTek (Синьчжу, Тайвань)

По большому счету, именно компания MediaTek заняла освободившуюся после ухода Texas Instruments рыночную нишу. Модельный ряд тайваньцев состоит из чипов ARM11, Cortex-A9 и Cortex-A7, причем почти у каждой модели есть три версии: с поддержкой сетей 3G, только 2G и вовсе без модема.

Одноядерный процессор MediaTek MT6575 (Cortex-A9, PowerVR SGX 531) и двухъядерный MT6577 (архитектура и графика аналогичны) в прошлом году стали настоящими хитами среди недорогих смартфонов. На базе первого чипа построены Fly Uno и Pride, а на основе второго – Fly Energy, Radiance и Miracle. Сюда же нужно прибавить смартфоны Lenovo, Gigabyte и Alcatel. Есть у двухъядерных чипов MediaTek и полностью лишенная поддержки сотовой связи модификация – планшетный MT8317, который применяется в Acer Iconia Tab B1.

В этом году MediaTek предлагает уже более интересные процессоры для смартфонов и планшетов. Например, четырехъядерный MT6589 (архитектура Cortex A7, графика PowerVR SGX544) и аналогичный MT8125, но уже без встроенного модуля сотовой связи.

Нововведения ARMv8

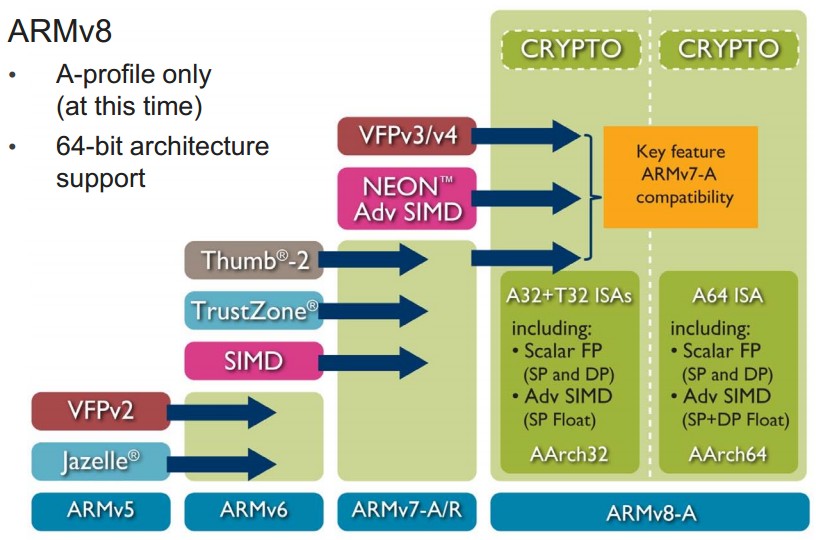

Обновленную архитектуру процессоров семейства ARMv8 окрестили именем AArch64. Она получила 64-битный набор инструкций и возможность работать с большим объемом оперативной памяти (4 Гбайт и больше). Само собой, предусмотрена совместимость с 32-битными приложениями (AArch32). Другими важными нововведениями ARMv8 стали:

— 31 регистр общего назначения, каждый длиной 64 бита, тогда как SP и PC не являются регистрами общего назначения. Чем выше разрядность регистров, тем больше числа можно в них хранить. А чем больше количество регистров, тем больше данних в них помещается одновременно. Как результат, за одну инструкцию можно обработать больший объем данних и весь алгоритм выполнится быстрее; — трансляция виртуальных адресов из 48-битного формата работает с помощью механизмов LPAE, позаимствованных у ARMv7; — новый набор инструкций с фиксированной длинной. Инструкции имеют размер 32 бита и многие совпадают с командами AArch32, хотя условных инструкций стало меньше; — увеличено с 16 до 32 количество 128-битных регистров (совместимы с 64-битными регистрами), доступных сопроцессорам SIMD NEON и VFP, а также добавлены новые криптографические инструкции AES и SHA. Набор инструкций SIMD NEON ускоряет работу приложений, отвечающих за обработку медиаданных и сигналов. В свою очередь VFP отвечает за малоэнергозатратные вычисления над числами с плавающей запятой; — поддержка вычислений над числами с плавающей запятой двойной точности и стандарта IEEE 754, который является общепринятым форматом представления чисел с плавающей запятой, используемый в программных реализациях арифметических действий.

Особенности процессоров NVIDIA, TI, Qualcomm, Marvell

Лицензируя ARM направо и налево, разработчики усиливали позиции своей архитектуры за счет компетенций партнеров. Классическим примером в данном случае можно считать NVIDIA Tegra. Эта линейка систем-на-чипе имеет в основе архитектуру ARM, но у NVIDIA уже были свои весьма серьезные наработки в области трехмерной графики и системной логики.

NVIDIA Tegra

ARM дает своим лицензиарам широкие полномочия по переработке архитектуры. Соответственно инженеры NVIDIA получили возможность совместить в Tegra сильные стороны ARM (вычисления CPU) и собственной продукции – работа с трехмерной графикой и т.д. В результате Tegra обладают высочайшей для своего класса процессоров производительностью в 3D. Они на 25-30% быстрее PowerVR, используемых Samsung и Texas Instruments, а также почти в два раза превосходят Adreno, разработку Qualcomm.

Другие производители процессоров на базе архитектуры ARM усиливают те или иные дополнительные блоки, совершенствуют чипы, чтобы добиться более высоких частот и производительности.

Qualcomm Snapdragon

Например, Qualcomm не использует референсный дизайн ARM. Инженеры компании серьезно переработали его и назвали Scorpio – именно он лежит в основе чипов Snapdragon. Отчасти дизайн был переработан с целью освоения более тонких техпроцессов, чем предусмотрено стандартным IP ARM. В результате первые Snapdragon выпускались по нормам 45 нм, что обеспечило им более высокие частоты. А новое поколение этих процессоров с заявленными 2.5 ГГц и вовсе может стать самым быстрым среди аналогов на базе ARM Cortex-A9. Также Qualcomm применяет собственное графическое ядро Adreno, созданное на базе разработок, приобретенных у AMD. Так что в некотором роде Snapdragon и Tegra – враги на генетическом уровне.

Samsung Hummingbird

Samsung при создании Hummingbird также пошла по пути оптимизации архитектуры. Корейцы совместно с компанией Intrinsity изменили логику, благодаря чему сократилось количество инструкций необходимых для выполнения некоторых операций. Таким образом удалось выиграть 5-10% производительности. Кроме того, был добавлен динамический кэш второго уровня и мультимедийное расширение ARM NEON. В качестве графического модуля корейцы использовали PowerVR SGX540.

Процессор OMAP 4 производства Texas Instruments

Texas Instruments в новых сериях OMAP на базе архитектуры ARM Cortex-A добавила специальный модуль IVA, ответственный за ускорение обработки изображений. Он позволяет быстрее обрабатывать данные, поступающие с сенсора встроенной камере. Кроме того, он подключен к ISP и содействует ускорению видео. В OMAP также применяется графика PowerVR.

Apple A4

Apple A4 обладает большим кэшем в 512 Кбайт, в нем используется графика PowerVR, а само ARM-ядро построено на базе варианта архитектуры, переработанного Samsung.

Apple A5

Двухъядерный Apple A5, дебютировавший в iPad 2 в начале 2011 года, базируется на архитектуре ARM Cortex-A9, также, как и в предыдущий раз оптимизированной Samsung. По сравнению с А4 новый чип обладает удвоенным объемом кэш-памяти второго уровня — его увеличили до 1 Мбайт. Процессор содержит двухканальный контроллер оперативной памяти, обладает улучшенным видеоблоком. В результате его производительность в некоторых задачах вдвое выше, чем у Apple A4.

Marvell предлагает чипы на базе собственной архитектуры Sheeva, которая при ближайшем рассмотрении оказывается гибридом XScale, некогда купленной у Intel, и ARM. Данные чипы обладают большим по сравнению с аналогами объемом кэш-памяти, снабжены специальным мультимедийным модулем.

Сейчас лицензиаты ARM производят только чипы на базе архитектуры ARM Cortex-A9. При этом, хотя она и позволяет создавать четырехъядерные варианты, NVIDIA, Apple, Texas Instruments и другие пока ограничиваются моделями с одним или двумя ядрами. Кроме того, чипы работают на частоте до 1.5 ГГц. Cortex-A9 позволяет делать двухгигагерцовые процессоры, но опять же производители не стремятся быстро наращивать частоты — ведь пока рынку хватит и двухъядерников на 1.5 ГГц.

По-настоящему многоядерными должны стать процессоры на базе Cortex-A15, но они если и анонсированы, то на бумаге. Их появления в кремнии стоит ожидать в следующем году.

Современные процессоры лицензиатов ARM на базе Cortex-A9:

ARM представляет архитектуру нового поколения для мобильных процессоров

Технологии искусственного интеллекта и машинного обучения существуют уже не одно десятилетие, но только в последнее время они получили особую популярность, и компании начали активно их применять в своих продуктах. Однако сейчас все эти разработки упираются в вычислительные возможности современных девайсов. Для развития в сфере искусственного интеллекта и машинного обучения нужно не только наращивание мощности процессоров, но в том числе и улучшение эффективности вычислений. В связи с этим компания ARM представила новую архитектуру для создания ARM-процессоров — DynamIQ.

Референсные ядра ARM Limited

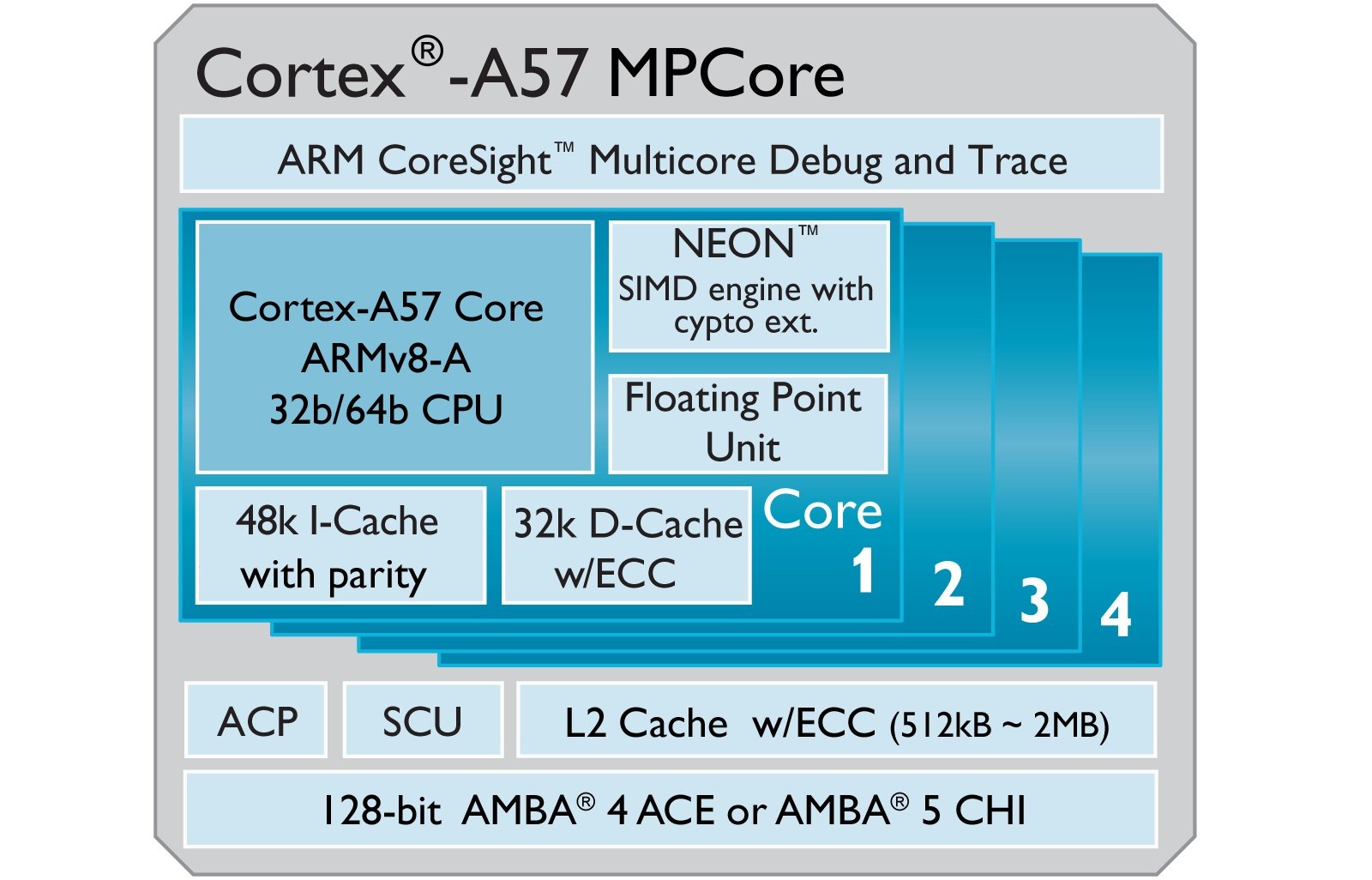

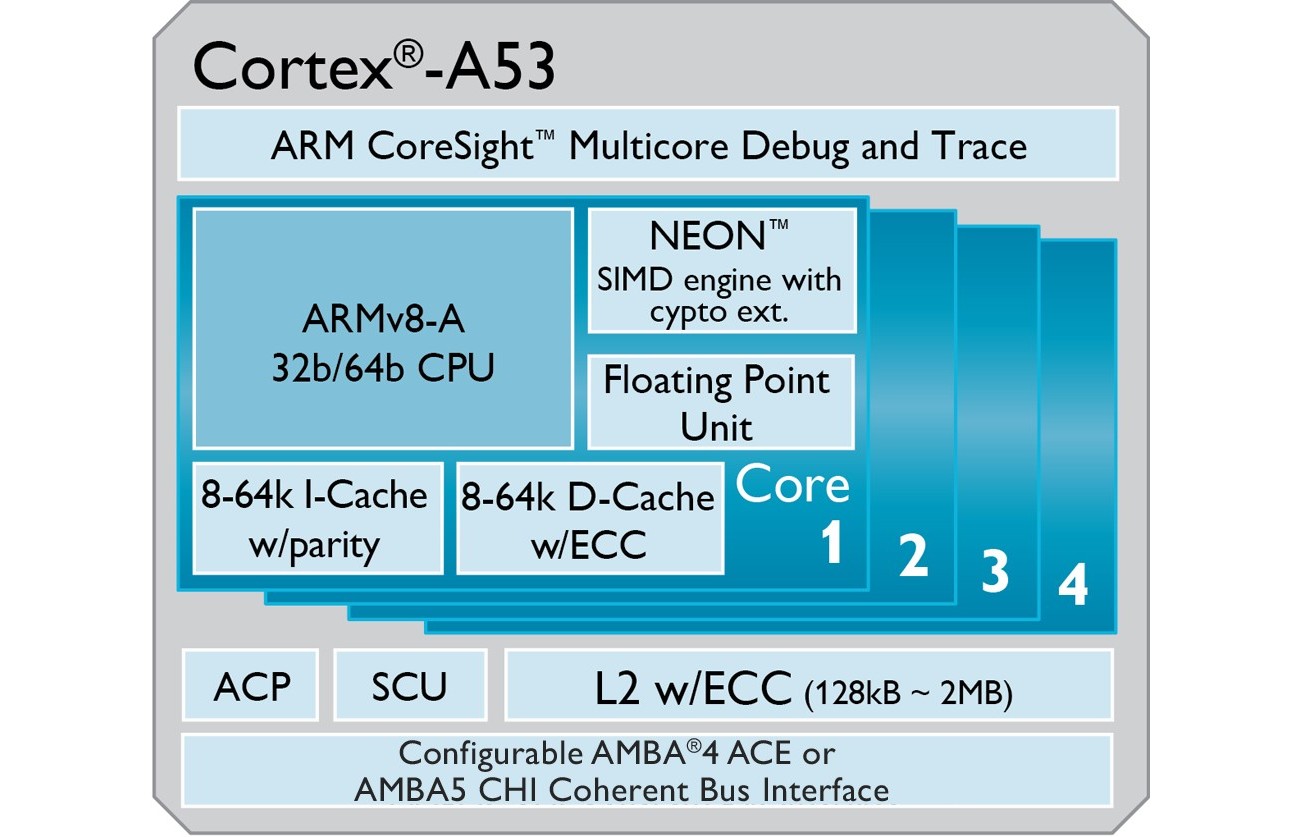

Первыми процессорными ядрами ARMv8, разработанными непосредственно компанией ARM Limited, стали Cortex-A53 и A57. Ядро A53 является среднеуровневым решением с производительностью 2,3 DMIPS/МГц, что находится примерно по середине между нынешними Cortex-A7 (1,9 DMIPS/МГц) и A9 (2,5 DMIPS/МГц). Тогда как A57 занимает верхний сегмент, ведь его быстродействие (4,1 DMIPS/МГц) превосходит показатели обеих 32-битных флагманов: Cortex-A15 (3,5 DMIPS/МГц) и А17 (4 DMIPS/МГц).

Помимо лицензирования референсных процессорных ядер компания ARM Limited продает расширенные лицензии, позволяющие чипмейкерам по своему усмотрению модифицировать архитектуру ARM. Такие лицензии есть, к примеру, у Apple, Qualcomm и NVIDIA. Поэтому ничто не мешает производителям процессоров создавать собственные решения на базе ARMv8, существенно отличающиеся от референсных Cortex-A53 и A57.

ARM Limited

Компания ARM, фактически, является монополистом в своей области, и подавляющее большинство современных смартфонов и планшетов на различных мобильных операционных системах используют процессоры именно на архитектуре ARM. Производители чипов лицензируют у ARM отдельные ядра, наборы инструкций и сопутствующие технологии, причём стоимость лицензий значительно разнится в зависимости от типа процессорных ядер (это могут быть как маломощные бюджетные решения, так и ультрасовременные четырёхъядерные и даже восьмиядерные чипы) и дополнительных компонентов. Годовой отчёт о прибыли ARM Limited за 2006 год показал выручку в 161 миллион долларов за лицензирование около 2,5 миллиардов процессоров (в 2011 году этот показатель составил уже 7,9 млрд), что означает примерно 0,067 долларов за один чип. Впрочем, по озвученной выше причине, это очень усреднённый показатель из-за разницы в ценах на различные лицензии, и с тех пор прибыль компании должна была вырасти многократно.

В настоящее время ARM-процессоры имеют очень широкое распространение. Чипы на этой архитектуре используются повсюду, вплоть до серверов, но чаще всего ARM можно встретить во встраиваемых и мобильных системах, начиная с контроллеров для жёстких дисков и заканчивая современными смартфонами, планшетами и прочими гаджетами.

Первая настоящая сделка

В конце 1991 года ARM впервые получила возможность показать себя в телевизионной рекламе, когда продала лицензию на свою продукцию британской компании GEC-Plessey Semiconductor.

Между тем, Sharp лицензировала компьютер Newton фирмы Apple, что повысило интерес к процессорам ARM. ARM начала переговоры с представителями Sharp в Соединенном Королевстве, Японии и Америке, но окончательный договор был подписан в отеле неподалеку от британского городка Мэйденхэд. Стороны не могли прийти к соглашению на протяжении целого вечера. В конце концов, вошел служащий отеля, чтобы сказать, что конференц-зал забронирован для свадебной церемонии, и все должны покинуть помещение. Тогда Робин позвонил жене и сообщил, что они отправляются домой. Чтобы не давить на его семью, вся делегация Sharp и команда ARM, вместе с семьей Робина, пошли на обед, заключили соглашение, и затем принялись обсуждать американский футбол.

Момент решающего прорыва для ARM настал в 1993 году с началом сотрудничества с Texas Instruments (TI). Это был прорыв, который повысил уровень доверия к ARM и доказал жизнеспособность новой бизнес-модели лицензирования. Соглашение подтолкнуло ARM к формализации этой модели, а также к созданию более рентабельных продуктов.

Вслед за TI, за лицензией к ARM обратилась компания Samsung, и всего лишь после четырех встреч соглашение было достигнуто. Деловые связи внутри отрасли оказали существенное влияние на повышение уровня восторженной поддержки продукции ARM и принесли компании новые соглашения о лицензировании. Эти сделки также открыли дополнительные возможности для развития RISC-архитектуры. Относительно небольшая, но динамичная культура ARM дала этому направлению преимущество в сроках разработки продукции, что является существенным фактором в такой быстро развивающейся сфере производства. Подтверждением этому явилась лицензия Digital Equipment Corporation (DEC), ставшая той движущей силой, которая привела ARM к созданию версии ARM10 названной StrongARM.

Процессор StrongARM

Производительность

Я сравнивал серверы типов t4g.small (ARM) и t3.small (x86) на AWS. На момент написания статьи цена за 1 час на x86 сервер составляет $0.0208, а на ARM сервер — $0.0168. Сервер на ARM на 20% дешевле.

Сперва я провёл нагрузочный тест при помощи wrk, запустив на серверах свежую установку recap.dev

Это шаблон docker-compose с 4 процессами. Веб-сервер, принимающий запросы и сохраняющий их в RabbitMQ и отдельный фоновый процесс, сохраняющий запросы группами по 1000 в PostgreSQL.

Я запускал wrk на сервере t3.2xlarge, находящемся в том же регионе, используя следующую команду:

Она непрерывно посылает запросы в течение 5 минут, используя 24 потока и 1000 HTTP соединений.

Результат для сервера t4g.small (ARM):

Для сервера t3.small (x86):

Сервер на ARM обслужил на 27% больше запросов в секунду в среднем на 26% быстрее.

Затем я запустил несколько бенчмарков из набора тестов Phoronix.

В тесте pts/compress-7zip-1.7.1 t4g.small (ARM) выдал 6833 MIPS, а сервер t3.small (x86) — 5029 MIPS. ARM сервер был производительнее на 35%.

Сервер на ARM процессоре также завершил бенчмарк pts/c-ray быстрее более чем в 2 раза. 958 секунд ушло у сервера на x86 процессоре против 458 секунд у сервера с ARM процессором.

Я также запустил несколько тестов pts/ramspeed, измеряющих пропускную способность ОЗУ при выполнении различных операций.

Вкратце, ОЗУ на сервере t4g.small с процессором Graviton2 была быстрее от 3 до 5 раз.

Если смотреть только на производительность, переход на ARM серверы это одни преимущества. Больше производительности за меньшие деньги.

Современные поколения чипов

Все более-менее новые чипы архитектуры ARM принадлежат к семейству ARMv7, флагманские представители которого уже достигли отметки в восемь ядер и тактовой частоты свыше 2 ГГц. Разработанные непосредственно ARM Limited процессорные ядра принадлежат к линейке Cortex и большинство производителей однокристальных систем используют их без существенных изменений. Лишь компании Qualcomm и Apple создали собственные модификации на основе ARMv7 – первая назвала свои творения Scorpion и Krait, а вторая – Swift.

Чип Apple A6 (ядро Swift) – первая попытка Купертино собственноручно модифицировать архитектуру ARMv7

ARM Cortex-A8. Исторически первым процессорным ядром семейства ARMv7 было Cortex-A8, которое легло в основу таких известных SoC своего времени как Apple A4 (iPhone 4 и iPad) и Samsung Hummingbird (Samsung Galaxy S и Galaxy Tab). Оно демонстрирует примерно вдвое более высокую производительность по сравнению с предшествующим ARM11. К тому же, ядро Cortex-A8 получило сопроцессор NEON для обработки видео высокого разрешения и поддержку плагина Adobe Flash.

Правда, все это негативно сказалось на энергопотреблении Cortex-A8, которое значительно выше чем у ARM11. Несмотря на то, что чипы ARM Cortex-A8 до сих пор применяются в бюджетных планшетниках (однокристальная система Allwiner Boxchip A10), их дни пребывания на рынке, по всей видимости, сочтены.

Однокристальная система TI OMAP 3 – представитель некогда популярного, но сейчас уже угасающего поколения ARM Cortex-A8

ARM Cortex-A9. Вслед за Cortex-A8 компания ARM Limited представила новое поколение чипов – Cortex-A9, которое сейчас является самым распространенным и занимает среднюю ценовую нишу. Производительность ядер Cortex-A9 выросла примерно втрое по сравнению с Cortex-A8, да еще и появилась возможность объединять их по два или даже четыре на одном чипе.

Сопроцессор NEON стал уже необязательным: компания NVIDIA в своей однокристальной системе Tegra 2 его упразднила, решив освободить побольше места для графического ускорителя. Правда, ничего хорошего из этого не вышло, ведь большинство приложений-видеопроигрывателей все равно ориентировались на проверенный временем NEON.

Почти все флагманские планшетные компьютеры образца 2011 года были построены на базе чипа NVIDIA Tegra 2

Именно во времена «царствования» Cortex-A9 появились первые реализации предложенной ARM Limited концепции big.LITTLE, согласно которой однокристальные системы должны иметь одновременно мощные и слабые, но энергоэффективные процессорные ядра. Первой реализацией концепции big.LITTLE стала система-на-чипе NVIDIA Tegra 3 с четырьмя ядрами Cortex-A9 (до 1,7 ГГц) и пятым энергоэффективным ядром-компаньоном (500 МГц) для выполнения простеньких фоновых задач.

ARM Cortex-A5 и Cortex-A7. При проектировании процессорных ядер Cortex-A5 и Cortex-A7 компания ARM Limited преследовала одно и ту же цель – добиться компромисса между минимальным энергопотреблением ARM11 и приемлемым быстродействием Cortex-A8. Не забыли и про возможность объединения ядер по два-четыре – многоядерные чипы Cortex-A5 и Cortex-A7 мало-помалу появляются в продаже (Qualcomm MSM8625 и MTK 6589).

Схема строения однокристальной системы c четырьмя ядрами ARM Cortex-A5

ARM Cortex-A15. Процессорные ядра Cortex-A15 стали логическим продолжением Cortex-A9 – как результат, чипам архитектуры ARM впервые в истории удалось примерно сравниться по быстродействию с Intel Atom, а это уже большой успех. Не зря ведь компания Canonical в системных требования к версии ОС Ubuntu Touch с полноценной многозадачностью указала двухъядерный процессор ARM Cortex-A15 или аналогичный Intel Atom.

Первой массовой однокристальной системой Cortex-A15 стала двухъядерная Exynos 5250, которая применяется в планшетнике Google Nexus 10 и лэптопе Samsung Chromebook

Очень скоро в продажу поступят многочисленные гаджеты на базе NVIDIA Tegra 4 с четырьмя ядрами ARM Cortex-A15 и пятым ядром-компаньоном Cortex-A7. Вслед за NVIDIA концепцию big.LITTLE подхватила компания Samsung: «сердцем» смартфона Galaxy S4 стал чип Exynos 5 Octa с четырьмя ядрами Cortex-A15 и таким же количеством энергоэффективных ядер Cortex-A7.

Схема однокристальной системы big.LITTLE с процессорными ядрами ARM Cortex-A15 (big) и Cortex-A7 (LITTLE)

x86 – главный соперник

х86 – представитель CISC-архитектур. В них используется полный набор команд. Одна инструкция в данном случае выполняет несколько низкоуровневых операций. Программный код, в отличие от ARM, компактнее, но выполняется не столь быстро и требует больших ресурсов. Кроме того, с самого начала х86 оснащались всеми необходимыми блоками, что предполагало как их универсальность, так и прожорливость. Дополнительная энергия тратилась на безусловное, параллельное выполнение команд. Это позволяет достичь преимущества в скорости, но некоторые операции при этом выполняются вхолостую, так как не удовлетворяют предыдущим условиям.

Такими были классические х86, но, уже начиная с 80486, Intel де-факто создала внутреннее RISC-ядро, которое выполняло CISC-инструкции, предварительно разложенные на более простые команды. Такую же конструкцию имеют современные процессоры Intel и AMD.

Обновленное семейство процессорных ядер Cortex-A: что нового

Процессорная технология DynamIQ унаследовала от архитектуры предыдущего поколения ARM big.LITTLE проверенную временем организацию вычислительных мощностей – когда экономичные процессорные ядра сочетаются в одном кристалле с несколькими высокоэффективными ядрами. Это позволяет сконструировать мобильный процессор, способный при необходимости значительно наращивать производительность, и экономить заряд батареи мобильного устройства в остальное время.

Особенности архитектуры новых процессорных ядер Cortex-A

Развивая идею «правильный процессор для правильной задачи», архитектура DynamIQ поддерживает до 8 процессорных ядер на один вычислительный кластер, при этом кластеров в финальном чипе может быть практически бесконечно много.

Каждый вычислительный кластер, в свою очередь, обеспечивает определенный уровень производительности. В отличие от традиций big.LITTLE, где использовалось только попарное ускорение мощных и экономичных ядер (2+2, 2+4, 4+4 и т.п.), архитектура DynamIQ может работать с любыми сочетаниями экономичных и мощных ядер – от 1+3 или 1+7 до любых других.

Более гибкая работа вычислительных кластеров нового типа

Благодаря микроархитектуре DynamIQ, каждое ядро кластера может иметь различные показатели производительности и энергопотребления. Новая архитектура DynamIQ также поддерживает ряд новых инструкций, оптимизированных для ускорения процесса машинного обучения и для работы с приложениями искусственного интеллекта.

Специфика микроархитектуры DynamIQ

Дополнительную гибкость новой вычислительной архитектуре придает переделанная подсистема памяти, которая обеспечивает более быстрый доступ к данным при одновременном снижении энергопотребления.

Архитектура DynamIQ способна обеспечить низкое энергопотребление благодаря быстрому переключению между различными уровнями состояния и точному управлению уровнями производительности.

Что внутри Apple M1?

Итак, процессор, который нам показала Apple — это система на кристалле (SoC). Не сказать, что это какое-то новшество, потому что по такому же принципу делаются чипы для мобильных устройств.

На плате располагается несколько блоков всякого интересного. В первую очередь это блок CPU: 8 вычислительных ядер, которые работают по принципу big.LITTLE, когда первые четыре ядра являются малоэффективными и используются во время выполнения простых задач, а другие четыре ядра для сложных. Это, кстати, и делает чип Apple энергоэффективнее x86-аналогов от Intel и AMD. В то время как у них мощность регулируется снижением и потреблением частоты, у ARM переключением вычислительных блоков. Из-за этого компьютеры на Intel и AMD греются и явно неспособны выдать до 20 часов автономной работы, а именно столько будет работать новый MacBook Air. Если бы Apple M1 всегда работал за счёт высокопроизводительных ядер, тогда он бы мало чем отличался от x86-процессоров.

8-ядерная графическая система, которая потребляет меньше энергии, а производительности даёт в два раза больше в сравнении с интегрированной графикой Intel. Выходит, что это примерно уровень Nvidia 1050.

До 16 гигабайт оперативной памяти и да, они тоже располагаются прямо на этой маленькой площади. Это большое достижение, потому что при обработке каких-то задач процессору не нужно обращаться к отдельному блоку ОЗУ на материнской плате, чтобы считать или записать какие-то данные.

Также в Apple M1 стоит 16-ядерный нейропроцессор и это самый мощный нейропроцессор в компьютерах на сегодня. Ещё модуль шифрования, под который раньше был выделен отдельный чип Т2, контроллер Thunderbolt, модуль ввода-вывода и сигнальный процессор.

При этом чип выполнен по 5-нанометровому техпроцессу, а всего на нём располагается 16 миллиардов транзисторов. Выходит, что один транзистор процессора Apple M1 тоньше нити ДНК. Она имеет толщину 10 нм!

Плюс, что тоже достаточно важно, — это энергопотребление. Apple M1 требует всего 15 ВТ, в то время как Intel Core i7, с которым Apple сравнивала свой чип на презентации — 125 Вт

Этого удалось добиться за счёт компоновки аппаратных составляющих и такие блага даёт архитектура ARM? Почему? Давайте разбираться дальше.

Итоги

Много слов было написано, а потому стоит тезисно закрепить всё вышесказанное:

• Apple M1 потребляет меньше энергии за счёт особенностей архитектуры ARM, двум вычислительным блокам и компоновке.
• Может выполнять те же задачи, что и чипы Intel, благодаря алгоритмам упрощения инструкций.
• При пиковом и минимальном энергопотреблении способен выдавать больше производительности, чем x86-процессор.
• Из-за меньшего энергопотребления и тепловыделения чипы ARM не требует обязательного использования активного охлаждения, что позволяет делать ноутбуки бесшумными.
• Также это позволяет делать ультрабуки мощными и автономными.
• Для повышения и понижения производительности в ARM-процессорах необязательно изменять частоту.
• Возможность делать SoC-платформы вместительнее, за счёт уменьшения техпроцесса без потерь в производительности.
