Делаем заземление ванны из разных материалов правильно
До сих пор, даже в домах современной постройки, устанавливаются чугунные ванны. Заземлить такую ванну не составит труда.
Для этого необходимо:
- Просверлить отверстие в одной из ножек;
- Вставить в готовое отверстие заземляющую перемычку;
- Болтом или гайкой эту перемычку закрепить.
В современных изделиях уже присутствует специальное устройство, похожее на лепесток цветка, для основательного заземления.
Заземление ванны необходимо делать правильно и грамотно
Если в помещении используется электрооборудование для нагрева воды, заземление обеспечивают через устройство бесперебойного питания. Да и любой электрический прибор, находящийся в ванной, требует проведения этой процедуры. Все проводники заземления выводят в общую коробку (коробкауравнивания потенциалов (КУП)). Оттуда (сечение коробки должно быть не менее 6 мм2) проводник выводят на общую заземляющею шину, находящуюся в электрощитке в квартире или на этаже.
Как и в чугунных ванных, в стальной предусмотрено место крепления заземляющего провода. Перед тем как этот провод присоединить, это место необходимо хорошо очистить от эмали и ржавчины для хорошего контакта. Можно отверстие сделать самостоятельно, как в случае с чугунной ванной.
Заземлять акриловую ванную тоже нужно. Известно, что акрил не подвержен проводке электрического тока. Но необходимость заземления акриловой ванны есть, т.к. она может накапливать статическое электричество. Чем больше ванная, тем больше электричества может на ней скопиться, поэтому стальную раму под ванной необходимо заземлить.
Гидромассажные ванные заземляются следующим образом:
- В ванной комнате для такого устройства необходимо установить специальную розетку (ее можно использовать во влажном помещении).
- Расположить розетку лучше на расстоянии не менее 0,5 м от пола. От края джакузи она должна находиться на расстоянии примерно 0,6 м.
- Кроме заземленной розетки, устанавливают устройство защитного отключения (выключатель дифференциального тока).
И наконец, если в вашем доме установлена душевая кабина, ее тоже необходимо заземлить. Поддоны у кабин обычно делают из стали или акрила, и подключают их по той же схеме, что и подобные им ванны.
Рекомендации по выполнению заземления
Работа будет максимальной эффективной исключительно в том случае, если заземление затрагивает абсолютно все бытовые приборе в помещении, питающиеся от электрической сети
Так что важно заниматься еще и вопросами заземления сантехнического оборудования. В первую очередь это касается металлических труб и канализационной системы
Категорически запрещается использовать для заземления уже имеющийся водопровод, арматуру здания или систему канализации. Работу выполняют на специальный заземляющий контур.
- Для чего используют заземление
- Какого цвета заземляющий провод
- Системы заземления электроустановок
Как происходит заземление ванны
Заземление – это специальная защита, которая при возникновении электрического заряда на определенном корпусе забирает ток и уводит его в землю. Современная электрическая техника, как правило, имеет специальные металлические канавки для проводов заземления. И если не предпринять определенные меры безопасности, человека может ударить током, в некоторых случаях это может иметь и довольно плохой конец.

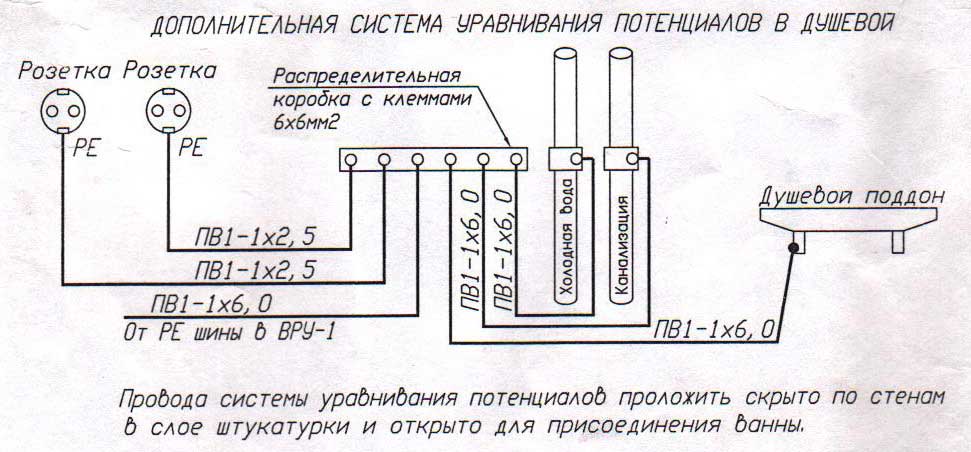

Схема заземления ванны.
Как отмечалось выше, ванная комната в этом плане является самым опасным местом. Так как именно там происходит скопление большого процента влажности при наличии разнообразного металлического оборудования и электроприборов. Угроза для жизни человека возникает потому, что довольно часто электрическая проводка сконструирована без соответствующих мер безопасности.
Очень важно сделать заземление ванны и предотвратить появление напряжения на предметах, находящихся в ванной комнате. Другие предметы ванной комнаты, не имеющие абсолютно никакого отношения к электричеству, например, водопроводные и сливные трубы, трубы центрального водоснабжения, радиаторы, ванны и раковины, могут также привести к трагическому финалу, если сработает плавкий предохранитель
В связи с этим сегодня многих интересует: зачем необходимо заземление ванны и как предотвратить возникновение опасного напряжения на предметах, расположенных в ванной
Другие предметы ванной комнаты, не имеющие абсолютно никакого отношения к электричеству, например, водопроводные и сливные трубы, трубы центрального водоснабжения, радиаторы, ванны и раковины, могут также привести к трагическому финалу, если сработает плавкий предохранитель. В связи с этим сегодня многих интересует: зачем необходимо заземление ванны и как предотвратить возникновение опасного напряжения на предметах, расположенных в ванной.
Раньше эту проблему решали таким способом: корпус ванны соединяли с водопроводной трубой или канализационным стояком.
Но сегодня данный метод считается неактуальным, потому что соседи, проживающие ниже этажом, могут в любой момент в пределах своей квартиры поменять металлическую водопроводную трубу или канализационный стояк на оборудование из пластика.
Что такое заземление?
Заземление – это термин, который обозначает преднамеренное соединение сантехнического оборудования, электрических приборов или иного оборудования к заземляющему контуру с целью предотвращения ударов тока при их эксплуатации. С помощью такой системы мер напряжение, возникающее в системе, сводится к безопасному для человека уровню. Различают следующие виды заземления:
- Естественное. Естественным заземлением называются системы, в которых проводящая часть находится в непосредственном контакте с землей или хотя бы контактирует с грунтом через промежуточную среду. Естественным заземлением в старых многоквартирных домах с , где имеется металлический трубопровод, закопанный прямо внутрь грунта.
- Искусственным. Искусственное заземление – это система с искусственным, специально созданным заземляющим устройством, закопанным в грунт. Этот заземлитель представляет собой металлический стержень с большой площадью соприкосновения с землей, он с помощью металлической проволоки с сечением 0,4-0,6 мм соединяется с заземляемым прибором.
https://youtube.com/watch?v=DqjXFgmwGaU
Необходимость заземления ванны
Начнем с азов. Что же называется заземлением? Это защита, которая забирает ток с корпуса электрического устройства и отводит его в землю. Достаточно большое количество приборов снабжено металлическими канавками, предназначенными именно для заземления.
Для чего же так необходимо заземлять ванну? Все просто. Вода прекрасно проводит ток, а значит, в санузле всегда будет потенциальная опасность столкнуться с действием электричества. А с учетом того, что в ванной комнате много металлических труб и различных изделий в сочетании с повышенной влажностью, обязательно нужно обеспечить правильное заземление во избежание несчастных случаев.
Все, что сделано из металла, но к электричеству не относится: батарея, трубы, ванна и другие, может сыграть злую шутку при срабатывании плавкого предохранителя. Когда-то заземление ванны осуществляли, соединяя ее со стояком: канализационным или водопроводным. Но сейчас такой метод применять нельзя! Если вдруг ваши соседи этажом ниже захотят заменить металлический стояк на пластиковый, эффект заземления пропадет. Плюс ко всему, площадь конденсатора в разы увеличится, а это ведет к еще более тяжелым последствиям.
Устройство защиты от тока для ванной комнаты
Для ванной комнаты желательно установить устройство защиты от электротока. Влажная среда делает особенно опасными электрические приборы и даже обычные металлические предметы. В соответствии с правилами электробезопасности все они должны быть заземлены, а чтобы водонагреватель, джакузи или стиральная машина не стали источником поражения электрическим током, монтируют УЗО.
Это устройство отключает электрический ток при сильных скачках напряжения. Принцип его работы заключается в контроле за входящими и исходящими электрическими импульсами. Если на выходе напряжение выше, чем на входе, ток отключается.
Если электропроводка смонтирована с проводом заземления, можно установить УЗО 30 мА. Устройства с более высоким номиналом тока нежелательны. Чаще всего для ванны выбирают УЗО 10 мА. Это гарантирует высокую скорость отключения тока в случае неполадок.
Подробнее о принципе работы и особенностях подключения УЗО рассказано в видеоролике:
https://youtube.com/watch?v=Yr8S-0dpNgg
Сколько бы ни спорили о необходимости заземления ванн, факт остается фактом: в помещениях с повышенной влажностью проще всего получить удар током. Современные ванные комнаты оборудованы электроприборами, в них используются металлические предметы, а это небезопасно.
Не стоит рисковать здоровьем из-за банальной лени или нежелания потратиться. Установите качественное заземление, при необходимости – устройство защиты от тока. Если вам трудно разобраться с этим самостоятельно, обратитесь к электрику. Он выполнит все работы быстро и качественно, а ваша ванная комната станет безопасной.
Владимир Владимирович Голованов
После окончания в 2008г. инженерно — строительного факультета Санкт Петербургского государственного политехнического университета работает по специальности «инженер сантехнического оборудования». Имеет патенты на изобретения в области инженерного сантехнического оборудования, которые внедряются в производство. Автор уникального курса повышения квалификации слесарей-сантехников. Приглашенный русскоязычный преподаватель международного университета «Ontario College Certificate» по специальности инжиниринг сантехнического оборудования.
Видео по теме
Незнакомые с основами электричества люди при обсуждении того, нужно ли заземлять ванну, рассуждают следующим образом. «Зачем заземлять ванну, – говорят они, если она изолирована от стяжки пола слоем керамической плитки?».
Но при этом многие забывают о том, что ее металлический корпус через систему водопроводных и канализационных труб все-таки связан с землей.
Из-за этого прикосновение моющегося человека к неисправному электроприбору (к проводу электробритвы с разрушившейся изоляцией, например) может вызывать поражение током опасной величины.
Добавим к этому, что надежное заземление в ванной комнате выполняет троякую функцию:
- во-первых, при появлении опасной утечки оно вызывает срабатывание защитного устройства (УЗО), которое мгновенно обесточивает помещение;
- во-вторых, если из-за малых токов УЗО не сработало (или оказалось неисправным), то при наличии заземления напряжение в точке прикосновения на какое-то время понизится до безопасного уровня;
- и, наконец, оно выравнивает потенциал всех металлических предметов в ванной, подключенных к общему для дома заземляющему устройству (ЗУ).
Предлагаем ознакомиться Как повесить зеркало в ванной на плитку: способы крепления и нюансы монтажа
Во втором случае вероятность критического поражения человека, ощутившего удар током, намного снижается, что и становится ответом на вопрос, зачем нужно заземление ванной.
Электротехнические работы с чего начать
Выбор материалов что купить перед началом работы
Необходимый инструмент для заземления ванной своими руками:
- В первую очередь нужно приобрести специальный провод. Ничего рассчитывать и подбирать не нужно, готовые провода из меди, имеющие желто – зеленую изоляцию есть в наличии в любом магазине строительных материалов.
- УЗО с требуемым количеством Ампер. Всегда устанавливается в сухом помещении, где отсутствует влажность, то есть вне ванной комнаты. Стандартным выбором являются УЗО на 10 или 16А. При выборе устройства следует учитывать то, что в современном жилье присутствуют электрические приборы с повышенным уровнем энергопотребления, например электрическая духовка. Вследствие этого, при наличии таких устройств необходимо выбирать УЗО с повышенной мощностью.
- Коробка уравнивания потенциалов. Это специальное устройство из пластика, соединяющее все ветки заземляющего провода.
- Клеммы.
- Специализированные металлические хомуты для труб.
При проведении заземления чугунной ванны в квартире нужно обработать место присоединения устройства антикоррозийным средством, которое также можно приобрести в магазине стройматериалов. Обычно используется битумная мастика. Корпус акриловой ванны также рекомендуется обработать.
Необходимый инструмент для электротехнических работ
Для электротехнических работ требуется практически стандартный набор электрика (необходимые инструменты):
- гаечный ключ;
- отвертка. Для электротехнических работ рекомендуется остановить выбор на индикаторной отвертке;
- сверло по металлу;
- тестер либо мультиметр. Данные приборы измеряют уровень напряжения в цепи. Они необходимы в том случае, когда неизвестно наверняка, есть ли заземление в розетке;
- сварочный аппарат (если есть необходимость);
- средства защиты;
- фонарик;
Прокладка шины заземления для квартиры
Современное многоквартирное здание должно включать в себя заземляющую шину, к которой может свободно подсоединиться и заземлиться любой из жильцов. Но не все дома имеют общедомовое заземление.
Когда в доме, как положено, есть необходимое общее устройство заземления, достаточно подключиться к нему через щиток на этаже.
Но как провести заземление в ванной комнате, если шина отсутствует?
Для проведения общего заземления требуется провести специальный медный провод до подвала, по всей длине стояка. Далее недалеко от дома на безлюдном участке нужно выкопать углубление, с глубиной до полутора метра, в которое помещается три металлических стержня, соединенных между собой сверху в виде треугольника полосой из стали посредством сварки, либо связывания толстым проводом. Затем провод, проложенный под землей и защищенный специальным рукавом, присоединяется к металлической конструкции. К такому контуру могут подключаться все жильцы и успешно заземляться.
Заземление всех приборов в ванной комнате
Для обеспечения максимальной безопасности приборов и объектов в ванной комнате рекомендуется провести не только заземление ванны, но и проделать ту же процедуру и с остальными приборами, имеющими непосредственный контакт с электросетью. Кроме того, помимо приборов, желательно провести заземление труб канализации и водопровода.
Процедура заземления ванны в квартире всегда должна выполняться на специализированный контур для заземления либо на общее заземление всего здания, на электрощите.
Важно помнить о том, что каждый прибор должен иметь своего отдельного проводника к контуру либо шине заземления. При этом проводник должен быть цельным. Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой
Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность
Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой. Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность.
Материалы, необходимые для заземления ванны
- Многожильный провод.
- Болты и шурупы.
- Клеммный распределитель.
- Инструменты для проведения работ (дрель, сверла, гаечные ключи и прочий слесарный инструмент).
Итак, как заземлить ванну?
Схема одножильного и многожильного проводов.
Чтобы заземлить ванну, надо применять специальный провод многожильного типа, который имеет сечение не меньше 6 мм2. Одна сторона провода подключается к приливу ванны при помощи большого болта, а другую сторону подсоединяют к месту, где находится распределитель с клеммами. Распределитель нужно закрепить при помощи шурупа в удобной точке в помещении (расположить можно как под ванной, так и на стене). Далее нужно соединить трубу, которая отвечает за подачу холодной воды с заземлением щита распределения, применяя опять же клеммный распределитель. Провод для заземления нужно установить в щит распределения при помощи полихлорвиниловой трубы, располагая провод под плинтусом.
С одной стороны провод заземления нужно прикрепить к трубе для подачи в ванну холодной воды, используя стальной хомут. Другая его сторона должна быть закреплена в щите распределения при помощи отдельного болта. По окончании всех перечисленных действий можно говорить о том, что заземление было выполнено правильно.
По сути заземление представляет собой систему для уравнения потенциалов, целью которой является снижение разности на поверхности частей пола с применением проводки для защиты, подключенной, в свою очередь, к заземленному устройству. Для достижения данной цели могут быть применены специальные покрытия. По-другому разность потенциалов называется еще шаговым напряжением.
Заземление другого оборудования в ванной комнате
- Современные раковины, также как и ванны, производятся со специальным отверстием, через которое происходит заземление через проводник. Если отверстие отсутствует, то оно проделывается в задней части прибора.
- Современные гидромассажные ванны оснащены специальным кабелем с вилкой на 3 штыря. При ее подключении к розетке один контур автоматически выполняет заземляющую функцию. Подключение к сети должно происходить через УЗО и защитный автомат.
- Трубы заземляют проводниками, присоединенными при помощи хомутов.
- Все новые электроприборы имеют клемму на корпусе для установки провода заземления.
- Для стиральной машинки заземление организуется через систему выравнивания потенциалов или включение ее в цепь с УЗО на 30 мА.
Заземление приборов в ванной комнате уже давно актуально во многих странах мира.
Электротехнические работы с чего начать
Выбор материалов что купить перед началом работы
Необходимый инструмент для заземления ванной своими руками:
- В первую очередь нужно приобрести специальный провод. Ничего рассчитывать и подбирать не нужно, готовые провода из меди, имеющие желто – зеленую изоляцию есть в наличии в любом магазине строительных материалов.
- УЗО с требуемым количеством Ампер. Всегда устанавливается в сухом помещении, где отсутствует влажность, то есть вне ванной комнаты. Стандартным выбором являются УЗО на 10 или 16А. При выборе устройства следует учитывать то, что в современном жилье присутствуют электрические приборы с повышенным уровнем энергопотребления, например электрическая духовка. Вследствие этого, при наличии таких устройств необходимо выбирать УЗО с повышенной мощностью.
- Коробка уравнивания потенциалов. Это специальное устройство из пластика, соединяющее все ветки заземляющего провода.
- Клеммы.
- Специализированные металлические хомуты для труб.
При проведении заземления чугунной ванны в квартире нужно обработать место присоединения устройства антикоррозийным средством, которое также можно приобрести в магазине стройматериалов. Обычно используется битумная мастика. Корпус акриловой ванны также рекомендуется обработать.
Необходимый инструмент для электротехнических работ
Для электротехнических работ требуется практически стандартный набор электрика (необходимые инструменты):
- гаечный ключ;
- отвертка. Для электротехнических работ рекомендуется остановить выбор на индикаторной отвертке;
- сверло по металлу;
- тестер либо мультиметр. Данные приборы измеряют уровень напряжения в цепи. Они необходимы в том случае, когда неизвестно наверняка, есть ли заземление в розетке;
- сварочный аппарат (если есть необходимость);
- средства защиты;
- фонарик;
Прокладка шины заземления для квартиры
Современное многоквартирное здание должно включать в себя заземляющую шину, к которой может свободно подсоединиться и заземлиться любой из жильцов. Но не все дома имеют общедомовое заземление.
Когда в доме, как положено, есть необходимое общее устройство заземления, достаточно подключиться к нему через щиток на этаже.
Но как провести заземление в ванной комнате, если шина отсутствует?
Для проведения общего заземления требуется провести специальный медный провод до подвала, по всей длине стояка. Далее недалеко от дома на безлюдном участке нужно выкопать углубление, с глубиной до полутора метра, в которое помещается три металлических стержня, соединенных между собой сверху в виде треугольника полосой из стали посредством сварки, либо связывания толстым проводом. Затем провод, проложенный под землей и защищенный специальным рукавом, присоединяется к металлической конструкции. К такому контуру могут подключаться все жильцы и успешно заземляться.
Заземление всех приборов в ванной комнате
Для обеспечения максимальной безопасности приборов и объектов в ванной комнате рекомендуется провести не только заземление ванны, но и проделать ту же процедуру и с остальными приборами, имеющими непосредственный контакт с электросетью. Кроме того, помимо приборов, желательно провести заземление труб канализации и водопровода.
Процедура заземления ванны в квартире всегда должна выполняться на специализированный контур для заземления либо на общее заземление всего здания, на электрощите.
Важно помнить о том, что каждый прибор должен иметь своего отдельного проводника к контуру либо шине заземления. При этом проводник должен быть цельным
Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой. Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность.
Итог
Как бы часто и густо ни вели дискуссии о потребности заземлении или его отсутствия, ответ остается очевиден – это необходимо для безопасности вашего организма. Ведь именно в комнатах с высоким процентом влажности проще всего получить удар током. Обычная лень не стоит того, чтобы рисковать здоровьем и жизнью.
Также вы узнали, как сделать заземление собственноручно. Если вы переживаете о том, что это вам непосильно, тогда позовите профессионального электрика, который обеспечит вам качественную работу. Не играйтесь со своим здоровьем: сделайте небольшое вложение и обезопасьте себя.
Зачем необходимо проводить заземление ванны?
Как известно, обычная вода — это отличный проводник электрического тока. В связи с этим ванная комната потенциально представляет собой наиболее опасное место в доме.
Ввиду того, что в ванных комнатах используются электроприборы и металлические устройства, для Вашей безопасности следует сделать заземление.
До недавних пор о том, зачем делать заземление ванны , никто не задумывался, потому что в этом не возникало острой необходимости. Со временем этот вопрос стал более актуальным, так как теперь практически в каждой ванной комнате появились многочисленные металлические предметы и бытовые электрические устройства.
Тем более, что сегодня в ванной многие желают установить бойлер, стиральную машину, ванну с подогревом или джакузи, а в такой обстановке появляется прекрасная возможность для возникновения влажности, что крайне нежелательно при незаземленном электрическом токе. В связи с этим возникла такая проблема, как заземление ванны. Зачем же это надо?
