Характеристики и достоинства мощного светодиода cree xm-l t6

Спецификации на LatticeBright

Покажу пример спецификаций (даташит)на подделку от LatticeBright. Маркировка бинов такая же, как у настоящих, чтоб сложнее было отличать. Бины выше чем T2 скорее всего работают за счет превышения номинального тока, то есть разгон.

Информация по параметрам очень скудная:

• не написано, при какой температуре измерены показатели светового потока. Cree обычно делает при 85°, китайцы при 25°. Если они это не указали, значит есть что скрывать, показатель очень важный;
• максимальная температура ядра 125° для всех моделей LB, у оригиналов Cree 150°. Разница в 25 очень существенная, например для автоламп с небольшим радиатором;
• номинальный световой поток указана в 220лм при токе 700мА и цветовой температуре 8000К, чем выше цветовая, тем выше светоотдача;
• индекс цветопередачи очень низкий CRI70, при норме в CRI80;

Перечислил основные нехорошие и важные моменты, за счет которых скрываются реальные параметры.

Подделки LED CREE XM-L, XRC, XPE виды и типы, как подделывают

Никто не будет оспаривать тот факт, что подделка – это плохо. Особенно если сделанная на спех. В этом случае мы получаем низкое качество, малую эффективность. Большинство производителей понимают, что им не догнать Cree и ради продаж идут на разнообразные ухищрения, в частности подделывая знаменитый бренд. Но есть компании, которые преуспели в этом деле и отличить настоящий CREE от поддельного – практически невозможно. Одной из них является уже всемирно известная “Latticebright”, как бы смешно это не звучало). На фотографии Вы можете видеть отличие подделок от настоящих. И если первые “неизвестные” легко определяются по размеру кристалла, то с “Latticebright” проблема. Размер практически идентичен… Мы оставим в покое на некоторое время неизвестных плагиаторов, а рассмотрим “Latticebright” и оригинал Cree XM-L. Поиграем как в детстве в игру – найди 10 отличий

Сколько нашли? Не важно. Подскажу

1. Размер кристалла ( об это мы говорили ) он имеет меньшую длину и ширину.
2. Токопроводящие дорожки у подделки на поверхности, у настоящего утоплены в монтажку.
3. Количество люминофора. У настоящих его больше. Приглядевшись можно заметить, что нет “разделительных полосок.”
4. Ну и самый интересный факт – три проводника (из золота) у основания в родных чипах имеют монтаж в виде точек. В поддельных отчетливо видны квадраты.

Для каждого диода есть свой порог нагрева. Мало-мальски производители пытаются еще на начальных стадиях отводить тепло от кристалла. В результате этого была придумана плата-звезда. Но нашим поддельщикам все-нипочем. “Мы разместим свои кристаллы даже на платах с Вашим брендом.”-думают нехорошие дяденьки и потирают руки в предвкушении прибыли.

Подробные характеристики

Световой поток cree t6 зависит от температуры цвета, для этого вводится характеристика – бин светодиода. Если рассматривать указанную модель, то существует 8 вариантов бинов. Они обозначаются цифрой и латинской буквой, например, 0D, 2A,3B и так далее. Бину соответствует определенная температура цвета с допустимым отклонением. Например, Cree XM-L T6 4C – будет иметь нейтрально белый оттенок. Производитель предусматривает комплекты поставки наборов с разными бинами, потому что технологически невозможно выделить конкретный. Существует 6 типовых наборов поставки, 5 из которых относятся к холодному белому свечению, 1 – к нейтральному. На оригинальной упаковке всегда указан код комплекта 50, 51, 53, Е1, Е2 или Е3. Кроме cree t6 wc в серии XM-L существует еще 14 групп. Минимальный световой поток и самый желтый оттенок будет у группы S4, а максимальный и, соответственно, фиолетовый оттенок у группы U2.

Это интересно: Характеристики мощных светодиодов 5730 и их применение — освещаем детально

Сравнение светодиодов Xlamp XM-L и XM-L2 Cree

Для правильного визуального сравнения были сделаны фотографии двух одинаковых Xlamp XM-L и XM-L2 Cree U2 светодиодов. Глазами мы можем увидеть только отсутствие на втором поколении — вертикальных «полос». Вместо них, если приглядеться, то можно наблюдать точки. Соединение также вместо трех проводного стало двух проводным. Cree XM-L2 стали на 20 процентов ярче. В чем я сильно сомневаюсь. И при том же температурном переходе дают на много больше света.

В действительности так это или нет — пускай остается на совести производителей, а вот что мы имеем по факту — сейчас посмотрим, запитав диоды одинаковым напряжением и током. Естественно, модернизированный будет ярче, а вот на сколько — посмотрим.

В данном тесте мы видим, что XM-L2 светит действительно ярче. При 700 мА мы получили 343 и 307 люмен. Большая цифра в пользу модернизированного светодиода. Это мы сделали тест при помощи «темного помещения и непосредственно «голого» светодиода нейтрального белого цвета.

Чтобы полностью понять, какова разница в реальной жизни, будем использовать фонарики одинаковой модели, дабы свести к минимуму разницу в визуальном восприятии. Линзы у обоих фонарей одинаковые.

Где применяются светодиоды xm l t6

Светодиоды xml t6 имеют
широкую область применения, но наибольшее распространение они получили в
производстве:

1. Фонарей повышенной
   мощности с АКБ.
2. Оптики на всех
   видах транспортных средств.
3. Ярких
   аварийно-оповестительных световых устройств для пожарных машин, скорой помощи,
   спецтехники.
4. Габаритных
   огней, фар дальнего и ближнего света на авто.
5. Всевозможных
   внутренних и наружных основных, дополнительных и декоративных систем освещения.

Одним из ярких примеров
широкого использования лед-кристаллов xml t6
от компании Cree является
ручной фонарь с
алюминиевым корпусом Ultra
Fire. Среди его явных преимуществ выделяются – долговечность светового
элемента (до 100 тыс. часов), возможность настройки фокуса потока, питание от
АКБ, пять режимов эксплуатации.

https://youtube.com/watch?v=v92LZZ0YyU8

Как подобрать драйвер для светодиодов

Разобравшись с принципом работы led driver, осталось научиться их правильно выбирать. Если ты не забыл основ электротехники, полученных в школе, то дело это нехитрое. Перечислим основные характеристики преобразователя для светодиодов, которые будут участвовать в выборе:

• входное напряжение;
• выходное напряжение;
• выходной ток;
• выходная мощность;
• степень защиты от окружающей среды.

Прежде всего, необходимо решить, от какого источника будет питаться твой светодиодный светильник. Это может быть сеть 220 В, бортовая сеть автомобиля или любой другой источник как переменного, так и постоянного тока. Первое требование: то напряжение, которое ты будешь использовать, должно укладываться в диапазон, указанный в паспорте на драйвер в графе «входное напряжение». Кроме величины, нужно учесть и род тока: постоянный или переменный. Ведь в розетке, к примеру, ток переменный, а в автомобиле – постоянный. Первый принято обозначать аббревиатурой АС, второй DC. Почти всегда эту информацию можно увидеть и на корпусе самого прибора.

Далее переходим к выходным параметрам. Предположим, у тебя есть три светодиода на рабочее напряжение 3.3 В и ток 300 мА каждый (указано в сопроводительной документации). Ты решил сделать настольную лампу, схема соединения диодов последовательная. Складываем рабочие напряжения всех полупроводников, получаем падение напряжения на всей цепочке: 3.3 * 3 = 9.9 В. Ток при таком соединении остается тем же – 300 мА. Значит, тебе нужен драйвер с выходным напряжением 9.9 В, обеспечивающий стабилизацию тока на уровне 300 мА.

Конечно, именно на это напряжение прибор найти не удастся, но это и не нужно. Все драйверы рассчитаны не на конкретное напряжение, а на некоторый диапазон. Твоя задача – уложить свое значение в этот диапазон. А вот выходной ток должен точно соответствовать 300 мА. В крайнем случае он может быть несколько меньше (лампа будет светить не так ярко), но никогда не больше. Иначе твоя самоделка сгорит сразу либо через месяц.

Идем дальше. Выясняем, какой мощности драйвер нам нужен. Этот параметр должен как минимум совпадать с потребляемой мощностью нашей будущей лампы, а лучше превышать это значение на 10-20%. Как рассчитать мощность нашей «гирлянды» из трех светодиодов? Вспоминаем: электрическая мощность нагрузки – это ток, идущий через нее, умноженный на приложенное напряжение. Берем калькулятор и перемножаем общее рабочее напряжение всех светодиодов на ток, предварительно переведя последний в амперы: 9.9 * 0.3 = 2.97 Вт.

Последний штрих. Конструктивное исполнение. Прибор может быть как в корпусе, так и без него. Первый, естественно, боится пыли и влаги, и в плане электробезопасности он не лучший вариант. Если ты решил встроить драйвер в лампу, корпус которой является хорошей защитой от окружающей среды, тогда подойдет. Но если корпус лампы имеет кучу вентиляционных отверстий (светодиоды должны охлаждаться), а само устройство будет стоять в гараже, то лучше выбрать источник питания в собственном корпусе.

Итак, нам нужен светодиодный драйвер со следующими характеристиками:

• питающее напряжение – сеть 220 В переменного тока;
• выходное напряжение – 9.9 В;
• выходной ток – 300 мА;
• выходная мощность – не менее 3 Вт;
• корпус – пылевлагозащитный.

Отправляемся в магазин и смотрим. Вот он:

Причем не просто подходящий, а идеально соответствующий запросам. Слегка пониженный выходной ток продлит жизнь светодиодов, но на яркости их свечения это абсолютно никак не отразится. Потребляемая мощность упадет до 2.7 Вт – будет запас мощности драйвера.

Начало разоблачений подделок LED CREE XM-L, XRC, XPE

А начало таких разоблачений началось еще в 2013 году, именно этим годом датируется большинство сообщений на зарубежных форумах, посвященных разнообразным светотехническим изделиям на светодиодах. Преобладающими, конечно же, являлись форумы по фонарикам. Их достаточно часто разбирают

Кто-то обращает внимание, а кто-то просто бросает это дело на самотек. Сразу скажу, не смотря на то, что большинство товаров на китайских-базарах ( и не только китайских ) выпускается именно на поддельных LED CREE XM-L, XRC, XPE – они имеют очень не плохие световые характеристики, первоначально заставляющие поверить в то, что внутри действительно диоды от известной конторы. Ну а если у Вас еще имеются и хорошие линзы, то могу заверить, что Вы никогда и не усомнитесь в “правильности” покупки

Ну а если у Вас еще имеются и хорошие линзы, то могу заверить, что Вы никогда и не усомнитесь в “правильности” покупки.

Самыми распространенными подделками являются чипы от азиатских компаний – LB и Latticebright. Самое интересное, что господа из поднебесной подошли очень практично к этому вопросу, понимая, что хороший товар продается легко. Не поскупились и создали вполне удобоваримый товар, для тех, кто не знает “настоящего” CREE. Тех, кто осведомлен в этих вопросах уже не заставишь покупать подделки. Пройдено.

Обзор отдельных светотехнических приборов на основе светодиодов Cree XM-L T6

Одним из удачных вариантов изделий на основе диода Cree XM-L T6 является фонарик UltraFire E17. Рассмотрим положительные стороны, а также недостатки и возможности их устранения.

Внешний вид UltraFire E17, фонарик на XM-L T6

Основным достоинством конструкции этого фонаря является наличие мощного светодиода Cree XM-L T6, линзы и раздвижной конструкции корпуса, которая позволяет обеспечить фокусировку (ZOOM) светового потока. Корпус алюминиевый, под рассеивающей линзой расположена плата, на внешней стороне которой светодиод, а с обратной стороны – электронная схема, преобразующая параметры тока и напряжения источника питания.

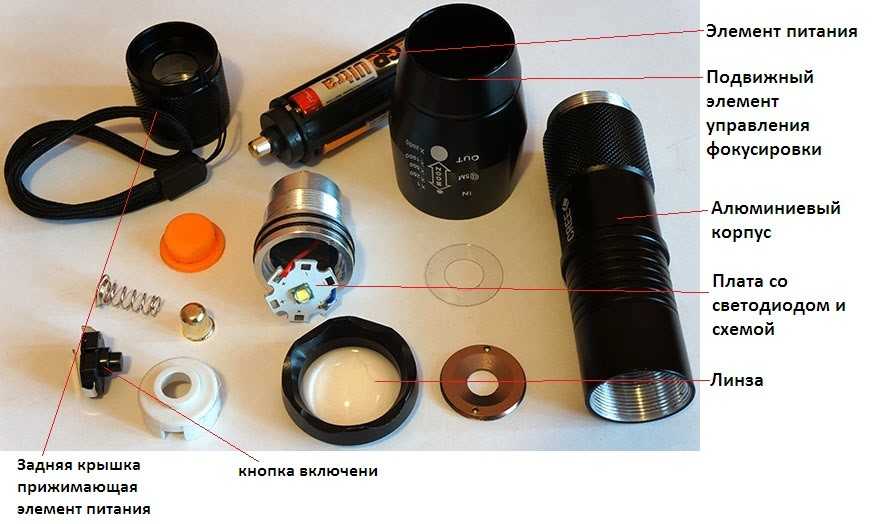

Основные элементы конструкции фонаря

Для питания используются батареи типа ААА, с дополнительной втулкой можно поставить аккумуляторы 18650. Китайские производители заявляют о световом потоке излучения фонаря в 2 000 лм. Исходя из таблицы мощности светового потока, приведенной фирмой производителем Cree, эти данные не вызывают доверия даже с учетом фокусировки светового потока через линзу.

Ресурс работы светодиода 100 000 часов, этому можно поверить, если учитывать эксплуатацию фонаря без перегрева кристалла светодиода. Но конструкция не предусматривает хорошего радиатора для теплоотвода. Светодиод расположен на текстолитовой плате. При длительной эксплуатации диод внутри корпуса неизбежно будет нагреваться, что вызовет снижение интенсивности светового потока. Диод, установленный на алюминиевой теплоотводящей подложке, плотно прилегающей торцами к корпусу, нагревался бы значительно меньше. Это улучшило бы качество светового потока и срок эксплуатации фонаря.

Потребителями были произведены замеры освещенности UltraFire E17 на расстоянии 1 м и получены следующие результаты:

Световой поток в различных режимах фонаря UltraFire E17

На расстоянии 10 см световой поток без линзы был 5 800 лм, через линзу 10 000 лм. В целом фонарь неплохой, но как всегда китайская продукция имеет преувеличенные показатели технических характеристик и требует некоторых доработок для надежной, длительной эксплуатации.

Фонарь марки UltraFire XM-L T6 имеет больше режимов:

• максимальный свет;
• средний;
• слабый;
• стробоскоп;
• SOS.

Немного улучшенные характеристики в UltraFire Cree с XM-L T6 – плата имеет металлический теплоотвод, тесно контактирующий с корпусом. Иногда в эти фонари ставят светодиод XML-U2, он более мощный, это только улучшает характеристики светового потока.

https://youtube.com/watch?v=NgGwqcmTT1E

Реальная яркость

Конструкция лампочки для автомобиля

Мощность светодиодов ХНР50 для радиатора с гибкимим лепестками может быть максимум 16W,  при этом они будут греться до максимальных возможных по спецификациям 150°. При такой температуре световой поток снизится на 20%.

Многие считают, если количество люмен с 1 led диода может быть от 635лм до 1200лм, то китайцы в лампу поставят самый яркий на 1100лм. На самом деле в светодиодные автолампы китайцы ставят дешевые светодиоды XHP50 со средними параметрами, которые имеют в среднем 800 — 900лм. Чем лучше бин led чипа, тем выше его стоимость. А в случае с автомобильными светодиодными лампами для того чтобы её продать, достаточно одного упоминания Cree.

Посчитаем параметры лампы на 2шт КРИ ХНР50:

900лм * 2шт * 0,8 = 1440лм можно получить с 1 лампочки, это отличный результат для гибкой системы охлаждения без вентилятора. Это равняется половине яркости ксенона.

8,4вт * 2шт = 16,8вт энергопотребление

На лампочках ближнего и дальнего света H4 на Cree XML было 1200лм.

Пример ближнего света на Филипсах

Лампочка с гибкой системой охлаждения на двух Philips MZ светит на 1100лм, потому что максимально допустимая температура ниже на 15° чем у Крии.

Если вы используете мощные лампы в фарах:

• ближний и дальний свет;
• противотуманки, ПТФ;
• или дополнительных фарах, типа Hella.

то вам следует установить отдельные ДХО, которые охлаждаются гораздо лучше. Китайские дешевые дневные ходовые огни дохнут даже в обычных условиях. Наверняка вы видал DRL которые еле светят на уровне яркости габаритов, и часть диодов потухла, напоминает выбитые зубы.

Как выбрать фонарь с таким светодиодом: примеры моделей

Как уже было написано выше, светодиоды серии Сree XML T6 используются в качестве источника света в различных светотехнических приборах, а рядовому пользователю они знакомы по ручным фонарикам, используемым в бытовых целях.

Фонарь UltraFire XML T6 – это надежный светотехнический прибор, основными особенностями которого являются:

• продолжительный режим использования (до 100 тысяч часов работы);
• фокусировка светового потока;
• питание от встраиваемого аккумулятора или батареек;
• 5 режимов работы: максимальная, средняя и слабая мощность, стробоскоп, режим «SOS».

При выборе серии Сree XML T6 критериями выбора являются такие показатели, как:

1. Технические характеристики – , расстояние излучаемого света, габариты и вес.
2. Емкость аккумулятора и возможность его зарядки, а также возможность использования батареек.
3. Срок эксплуатации фонаря.
4. Стойкость к внешним механическим воздействиям.
5. Водонепроницаемость.

Фонарик «UltraFire XML T6» выпускается в классической форме и в налобном исполнении, что расширяет возможности его использования.

Корпус выполнен из алюминиевого сплава и имеет раздвижную конструкцию, а линза изготовлена из пластика. Угол освещения фонарика изменяется путем прокручивания, что достигается ростом фокусного расстояния прибора.

Основные технические характеристики модели приведены в нижеследующей таблице:

Светодиоды серии Сree ХM-L T6 являются наиболее востребованными в линейке ярких led источников света. Благодаря популярности этой модели на рынке светотехнических изделий представлено большое количество подделок Сree ХM-L T6, несоответствующих заявленным характеристикам оригинальных приборов. Именно этот факт требует особой внимательности при покупке Сree ХM-L T6 или товаров с их использованием.

0%

Для каких целей тебе нужен фонарь?

Освещение в палатке, зимовье и т.п.

Охота, рыбалка, отдых на природе.

Подсветить ступеньки в подъезде, замочную скважину и т.п.

Изредка подсветить дорогу

Серьезные походы и спасательные операции.

Охрана открытых объектов.

Выбираем правильный фонарь

Вам подойдет мощный тактический многорежимный фонарь

Вам подойдет компактный тактический фонарь

Вам подойдет фонарь-лампа с большим углом рассеивания

Вам подойдет карманный туристический фонарик

Вам подойдет миниатюрный фонарик

Вам подойдет налобный фонарь

  Перепройти тест!

Предыдущая
СветодиодыВсе типы SMD-светодиодов их технические характеристики и маркировки
Следующая
ФонарикиКак зарядить шахтерский фонарь и какими они бывают?

Спасибо, помогло!Не помогло

Характеристики С5050

Хонглитроник С5050

Модель от Honglitronic имеет маркировку  C5050-GQ, полная  C5050K1W5AB. Благодаря внешнему сходству они применяются в светодиодных велофарах, в светодиодных автолампах, аккумуляторных фонариках. Кроме внешнего сходства ни чего общего с оригиналом нет. Бренд Cree, это синоним надежности, долговечности, лучшего качества. Таким образом обычный китайский светодиод превращается в один из самых лучших в мире, но только в воображении  обманутого покупателя.

Технические характеристики заявлены приличные, но как всегда они мухлюют и недоговаривают. Чтобы сравнение было более равноценным, рассчитаю по графикам параметры для Honglitronic при нагреве до 85°.В таблице рассматриваем светодиоды с цветовой температурой от 5000К и 7500К. Это дневной свет, переходящий в холодный.

LED диод от Хонглитроник при равных условиях нагрева кристалла до 85° лишь немного превосходит Cree, на 80 люмен. При этом мощность  потребления выше на 250%. А эффективность  люмен/ватт ниже в 2 раза, 140 лм/вт против 75 лм/вт. Учитываем, что этот показатель у Хонглитроник достигнут при 7500К, то есть выше на 2500К чем у Cree. Это очень холодный белый свет, с ярко выраженным голубым оттенком.

Пример модельного ряда Хонглитроник

Китайцы всегда любят преувеличивать характеристики своих светодиодов, поэтому я не верю заявленным характеристикам. Настораживает  то, что температура нагрева кристалла указана до 150°, а характеристики приведены при  25°.  А график зависимости светопока  от нагрева приведён только до 85°. По соседнему графику зависимости тока от градусов видно, что максимум 120°, эта цифра ближе к реальности. Показатель максимального нагрева до 120° реальный, у других подделок китайских производителей он тоже равен 120°.

Основные отличия

Не все подделки точно копируют внешний вид оригинальных светодиодов. Есть просто похожие модели, у которых главное отличие, это размер кристалла, покрытого желтым люминофором. У  похожих подделок  он меньше. У оригинала углы доходят до края круглой силиконовой линзы. Подделка от Honglitronic выделяется маленьким кристаллом. Это не означает,  что у них все подделки с таким размером кристалла. Они могут выпускаться и с большим кристаллом, типа размер XL.

Какой драйвер нужен для данного светодиода?

От выбранного драйвера зависит максимальная яркость led и количество режимов работы. Типичный драйвер для светодиода Cree XM-L T6 должен соответствовать следующим параметрам:

• номинальное входное напряжение – 4.2 В;
• сила тока на выходе до 3 А.

Задачей устройства является обеспечивать стабилизацию выходного тока в узких пределах. Это гарантирует надежное свечение сверхъяркого led и высокий срок эксплуатации. Часто характеристики драйвера предусматривают 5 режимов работы разной мощности. Но бывают варианты. На видео показана схема, как собрать драйвер своими руками.

https://youtube.com/watch?v=TTzWQvQfWvs

Используется дешевый микроконтроллер, МОП-транзистор, резистор и конденсатор.

Полные технические характеристики Cree XM-l T6

Кристалл светодиода Сree ХM-L выполнен в форме квадрата со сторонами 5,0 × 5,0 мм, который размещен на алюминиевой подложке толщиной 2,0 мм. Подложка выполнена в форме круга диаметром 20,0 мм или звезды, образующейся при помощи сделанных по ее окружности выемок.

Для источников света данной серии модификации Т6 технические характеристики, заявляемые компанией-производителем, соответствуют следующим значениям:

Данные показатели определены при температуре наружного воздуха +25˚С и номинальном рабочем токе 700 мА.

Для точной градации температуры света существуют стандарты цветности светодиодов. Так, для изделий серии Сree XML T6 компания-производитель ввела свой вариант стандартизации, основанный на стандарте ANSI С78.377А. Данный стандарт предполагает деление подобных изделий на 8 бинов, характеризующих отклонение в допустимых пределах в пространстве белого цвета и разделенных на 6 типов наборов.

Наборы маркируются следующим образом: 50, 51, 53, E1, E2 и E3. При этом все наборы имеют холодные оттенки белого цвета, за исключением набора Е3, у которого нейтральный тон свечения.

В указанных наборах светодиоды могут различаться по цветности, что обусловлено малыми размерами бинов и сложностью изготовления светодиодов в этих пределах.

Информация о том, светодиоды каких бинов входят в комплект поставки конкретного набора, отражается на маркировке набора в виде «Бин-кода» и «Кода комплекта поставки».

Как отличить оригинальный от подделки

На сверхярких светодиодах в основном собирают дорогие многофункциональные фонари, например Ultrafire. У некоторых фонарей, например на Aliexpress, китайцы указывают такую высокую яркость, как будто используют инопланетные технологии. Чтобы установить истинную яркость, необходимо по марке светодиода узнать его номинальный световой поток. Кроме фонарей на оригинальных, китайцы продают большое количество фонариков на поддельных элементах. Поддельный по внешнему виду может напоминать оригинальный, но точного сходства нет. Соответственно, его качество ниже, и срок службы будет гораздо меньше, потому что они могут преждевременно выходить из строя из-за невысокого качества.

Один из самых простых способов определить, что китаец обманывает, это посмотреть спецификации (datasheet) на оригинальный и сравнить размеры. Как правило, поддельный больше по размерам, чтобы обеспечивать необходимый световой поток. По сравнению с оригиналом у него меньше количество Люмен на Ватт. Купив такой фонарь, не стоит расстраиваться, вы просто получили товар, который соответствует потраченной сумме.

Выводы по сравнению CREE и подделок

Что сказать? Да, рынок подделок велик. Есть откровенные негодные чипы. А есть LatticeBright. Посмотрел не один урезанный Datasheet и что могу сказать – по факту это самостоятельный продукт. Ни один из параметров не подпадает под характеристики, которые нам преподносит Cree. Но в любом случае он остается на достаточно высоком уровне ( хоть и не превосходит чипы брэнда ). Как говорится – китайцы решили сильно не заморачиваться, а оставить только внешнее сходство. Как мне кажется, сделано это для того, чтобы создать конкуренцию ведущей корпорации, пускай и таким образом. А ведь если приложить не много голову и создать свой вид с характеристиками, подобными сегодняшним, то можно было бы создать конкуренцию. Стоимость чипов LatticeBright дешевле почти в два раза. Света меньше, но за такую цену сойдет. И синий оттенок убрать бы))) Думаю, для определенных световых решений можно было бы использовать их. Вопрос в другом – когда вы приобретаете приборы с “заявками”, что там стоят диоды CREE, то хотите их там видеть. Если нет, то не приятно, что обманули…

Господа китайцы, сделайте на основе тех чипов (что выдаете за CREE) свой продукт с аналогичными характеристиками и люди будут брать. И брать осознанно. А так… не далеко и до судов и реальных сроков. Воровать не хорошо. Даже если это только облик.

Ну а теперь все дружненько побежали проверять свои приборы на подделку)

Основные выводы

Светодиод xml t6 от
американского производителя Cree характеризуется прежде всего большой яркостью
(до 300 лм) и долговечностью (до 100 тыс. часов). Поэтому он является самым
востребованным в своем сегменте как у производителей светотехники с мировым
именем, так и у рядовых потребителей. При стандартных условиях эксплуатации –
силе тока в 700 мА и напряжении не выше 2,9 вольт лед-кристалл отличается
следующим набором параметров:

1. Светимость 280 лм.
2. Цветопередача – 85 Ra.
3. Угол рассеивания – 125 градусов.

При этом основные
светотехнические характеристики диода задаются принадлежностью его к
конкретному цветовому спектру и обозначается «бином». Всего выпускается 15
групп и 6 наборов – с минимальной яркостью от S4 160 лм до U2 320 лм. Чтобы
полупроводниковый лед-кристалл оптимально проявлял заявленные параметры, для
его работы требуется драйвер с напряжением на входе 4,2 вольта и силой тока на
выходе не больше 3 А. Xml t6 широко применяется в качестве светоисточника в
фонарях, лампах, оптике, освещении, подсветке и спецприборах.
