Как правильно расположить
Расположение розеток на кухне регулируется рядом нормативных документов. Можно выделить основные минимальные требования, которые позволят избежать опасных ситуаций в период эксплуатации электророзеток:
- Она должна располагаться не выше двух метров от пола.
- Бытовой прибор, для которого она предназначена, должен находиться на расстоянии не более одного метра от нее.
- Должны располагаться вне зоны доступа пара и брызг от воды.
Перед выбором места расположения розеток на кухне необходимо составить список приборов, которыми планируете пользоваться, с указанием их мощности. Это поможет правильно распределить нагрузку на сеть. Вся бытовая техника имеет индивидуальные характеристики, но существуют средние показатели, которые можно взять за основу:
- Холодильник – до 1 кВт;
- Варочная поверхность – от 1 до 1,5 кВт;
- Духовой шкаф – от 2,5 кВт;
- Стиральная машина – 1,5 кВт.
Рекомендации по размещению розеток в кухне
В интернете можно посмотреть фото расположения розеток на кухне. Они помогут найти оптимальные варианты. Стоит учесть и рекомендации специалистов, которые имеют практический опыт монтажа этих устройств.
Одним из главных предметов современной кухни является холодильник. Современные агрегаты обладают солидными габаритами, некоторые модели не требуют регулярных отключений, размораживаний. Для этой техники необходимо монтировать отдельную розетку. При выборе места для нее следует ориентироваться на особенности кухни, модели холодильника. К примеру, для встраиваемых агрегатов ИКЕА рекомендуется монтаж розетки в нижней части стены, примерно в 5 см от плинтуса. Если эксплуатация холодильника предусматривает регулярные отключения для размораживания, розетку лучше монтировать на уровне рабочей зоны.
Для холодильника необходимо монтировать отдельную розетку
Особое внимание уделяется расположению розеток на кухне в рабочей зоне, где часто подключаются разные электроприборы. В стандартных гарнитурах столешницы находятся на высоте 95 сантиметров от пола, между ней и навесными шкафами остается простенок, высота которого составляет 55-60 сантиметров
Эта зона и используется для монтажа розеток, которые располагаются на высоте 5-10 сантиметров. Они должны находиться в отдалении от мойки, плиты или варочной поверхности.
Расположение розеток на кухне в рабочей зоне
Розетку для вытяжки нужно размещать в верхней части стены, на расстоянии 50-70 сантиметров от потолка. Варочные поверхности часто подсоединяются напрямую при помощи кабеля, ведущего к щитку. У духовых шкафов есть собственные вилки, розетка для них монтируется в месте, удобном для доступа. Если техника встраивается в шкаф, источник тока устанавливается на стенке мебели.
Розетка для вытяжки в верхней части стены
При монтаже розетки для посудомоечной машины соблюдаются следующие правила:
- источник тока не размещается над раковиной, мойкой;
- расстояние до сантехнического оборудования должно составлять не менее 10-15 см;
- розетку нельзя монтировать за посудомоечной, стиральной машиной.
Немного о монтаже
Чтобы в процессе эксплуатации кухни не возникало аварийных ситуаций, необходимо заранее просчитать мощность электропроводкиРасположение розеток на фартуке кухни напрямую зависит от размещения электроприборов
Расположение и высота розеток должна быть продумана заранее. После завершения ремонта монтажные работы проводить намного проблематичнее, чем в его процессе.
Для того чтобы грамотно расположить розетки на фартуке рабочей зоны кухни и на остальных ее стенах, необходимо сделать предварительную разметку, базируясь на составленном ранее чертеже или эскизе, где указана высота их расположения. Затем, согласно разметке, проделываются штробы и отверстия в стенах, монтируются подрозетники. После прокладывания проводов с обязательным применением гофротруб, можно монтировать розетки. Перед тем как окончательно «спрятать» электропроводку в стене, розетки следует проверить.
После того, как все розетки размещены на своих местах, можно приступать к облицовке фартука.
Качественный ремонт кухни зависит не столько от идеально ровных стен, пола и потолка, сколько от правильно расположенных розеток на фартуке, которыми удобно пользоваться. Желаем удачи в ремонте!
Расположение розеток
При разработке схемы размещения розеток, следует руководствоваться нормативными документами.
Это могут быть:
- СНиП 3.05.06-85 для монтажа электротехнических устройств.
- ГОСТ 7396.1-89, для разработки электрических схем подключения электроприборов.
При установке кухонных розеток, необходимо соблюдать такие нормативы:
- Размещаться они должны от плинтуса на высоте не менее 20 мм.
- Бытовой прибор, для подключения в сеть, должен располагаться от розетки на расстоянии до одного метра.
- При такой установке на изделие не будут попадать пары влаги или брызги воды.
Сколько нужно на кухне розеток
Расчет числа розеток выполняется с учетом количества электроприборов, присутствующих на кухне, и прибавляется 20-25% запасных.
При этом приборы монтируются:
- Для плиты с индукционной поверхностью, электроподжигом или электрическим духовым шкафом.
- Под вытяжку (см. Розетка для вытяжки: как выбрать и установть своими руками).
- Для подключения крупной бытовой техники: холодильника, стиральной машины, телевизора.
- Для встраиваемой техники, микроволновки, электрочайника, и других приборов.
Подсчитав количество приборов для подключения, прибавив запас, получается общее число розеток, которые понадобятся для монтажа на кухне. При недостаточном их количестве, переделать систему будет достаточно сложно, а иногда и невозможно, и придется пользоваться удлинителями, что не слишком удобно.
Примерный перечень электроприборов на кухне и их подключение к электросети
Распределение мощности
При обустройстве кухни, всю ее технику следует разделить по интенсивности эксплуатации и потребляемой мощности. Для подключения небольших бытовых приборов, достаточно установить 4 точки подключения: по две из одной розетки — на кухне крупная техника обычно работает постоянно.
Размещение бытовой техники на кухне
Для монтажа обязательной группы нужны индивидуальные розетки, которые рассчитываются на соответствующую мощность. При игнорировании этого правила, при подключении двух агрегатов большой мощности к одному источнику питания, может возникнуть избыточный нагрев и оплавление розетки.
Недопустимо для остальных приборов одновременно подключать устройства с совокупной мощностью, превышающей возможности розетки. Инструкция по выбору правильных розеток предлагает такую простую формулу: мощность агрегата делится на 220. Получается сила тока, рассчитанная на одну розетку.
Примерные величины мощности для крупной техники:
- Духовка – от 2500 Вт.
- Плита – 1000-1500 Вт.
- Машина посудомоечная – от 1000 Вт.
- Машинка стиральная – от 1500 Вт.
- Водонагревательный бак – от 1500 Вт.
- Холодильник – 200-1000 Вт.
- Камера морозильная – 300 Вт.
Для мелких кухонных приборов:
- Микроволновка – от 800 Вт.
- Электрочайник – от 500 Вт.
- Блендер – до 300 Вт.
- Комбайн для кухни – 1200-1500 Вт.
- Кофеварка – от 900 Вт.
На кухне могут быть:
- Телевизор, потребляющий – 200-330 Вт.
- Ноутбук – 50-75 Вт.
Чтобы избежать неприятных последствий, необходимо соблюдать несколько правил:
- Суммарная мощность подключенных в розетку приборов, не должна превышать допустимую нагрузку. Нельзя в одну розетку одновременно подключать чайник и микроволновую печь. Мощность приборов уточняется в технических паспортах к приборам.
- На кухню должно заводиться столько линий, которые будут питать розетки, чтобы их хватило на все агрегаты с двукратным запасом.
- Для крупной бытовой техники и электроплиты, лучше устроить отдельные линии с требуемым сечением, медные с установкой защитной автоматики.
- Приборы с металлическим корпусом, требуют заземления. Розетки для них необходимо подключать через дифференциальный выключатель-автомат или устройство защитного отключения (УЗО).
- Запрещается устанавливать розетки непосредственно за встраиваемыми духовыми шкафами, вытяжками, холодильниками, они должны располагаться сбоку на расстоянии 20 см.
- Розетки над столешницей устанавливаются выше ее на 15 см. Запрещается монтировать их над плитой и мойкой.
- При установке розеток около труб, они должны иметь крышки и резиновые уплотнители, что убережет их от влаги при прорыве.
На упаковках к розеткам производители указывают мощность, на которую они рассчитаны. Выпускаются изделия в 10А, на 2,2 кВт; 16А – на 3,5 кВт.
Перед монтажом розеток предварительно составляется схема их расположения, как на фото. От ее точности зависит удобство использования бытовых приборов на кухне, безопасность работы их и эстетика помещения.
Как лучше расположить розетки на кухне
Подготовка к установке
Согласно составленному плану выполняем разметку стен. Вымеряем и отмечаем строительным карандашом места креплений источников питания
При нанесении разметки обращаем внимание на рисунок будущего фартука. Розетки не должны его портить
Из инструмента для установки розеток понадобится:
- перфоратор;
- уровень;
- штроборез или болгарка;
- корончатое сверло;
- плоскогубцы;
- рулетка;
- индикаторная отвертка;
- мультиметр;
- карандаш.
Необходимые материалы:
- трехжильный кабель нужного сечения;
- подрозетники;
- распредкоробка;
- экспресс-клеммы;
- алебастр;
- кембрики;
- необходимое количество розеток по 16 А;
- дюбель-гвозди;
- саморезы.
Розетки в ванной комнате: общие требования
В ванной розетки чаще используются для подключения стиральной машины, фена, электробритвы, зеркал с подсветкой, полотенцесушителя и других бытовых приборов. Приборы устанавливаются согласно нормам, указанным в ГОСТе. Помещение делится на зоны – их 4, от 0 до 3. Установка розеток разрешена только в 3 зоне, устройства ставят влагозащищенные класса не менее IPx4.
Высота установки от пола
Стандарты высоты, на которых устанавливаются розетки, равны 0,9 – 1 м от поверхности пола. Но строгих правил нет, и при монтаже руководствуются удобством применения. Некоторая современная документация устанавливает нормы, кардинально отличающиеся от общепринятых стандартов.
При планировке многоквартирных домов выбирается высота 40-45 см от уровня бетонной плиты (в итоге получается 30-35 см над полом). В требованиях ПУЭ указано максимальное расстояние – 1 м, поэтому монтировать электророзетки можно ниже, но для ванной рекомендуется устанавливать не ниже 0,3 м от пола. В идеале расстояние от 0,5 над уровнем пола.
Нормы установки и правила размещения
Деление ванной комнаты происходит на 3 зоны:
- 0 – там, где вода (душевая кабина, раковина);
- 1 – прилегающие стены, рядом с нулевой зоной;
- 2 – на расстоянии 60 см от краев нулевой зоны;
- 3 – условно безопасная зона, находится за пределами второй зоны.
По нормам ПУЭ устанавливать розетки можно только в третьей зоне. Распределительную коробку лучше поместить за пределами ванной комнаты.
Класс влагозащищенности розеток – не ниже IPx4.
Мощность
Розетки отличаются по силе тока, на которую рассчитаны. В ванной используются приборы двух типов:
- для фена, бритвы и других небольших устройств используются устройства на силу тока 8 А;
- для стиральной машины или нагревателей применяются устройства на 16 А.
Розетки должны иметь заземление и влагозащищенный экран.
Степень влагозащищенности как определяется
Степень защиты от влаги – важнейший показатель для розеток, который будет установлен в ванной. Класс влаго- и пылезащищенности маркируется как IP и 2 цифры. Первая цифра определяет степень защиты от пыли и твердых частиц, вторая – от влаги. Для ванных применяются изделия с классом IPx4 и выше – это значит, что розетке не страшны брызги воды, попадающие со всех сторон. На устройстве обязательна крышка и шторки на контактах.

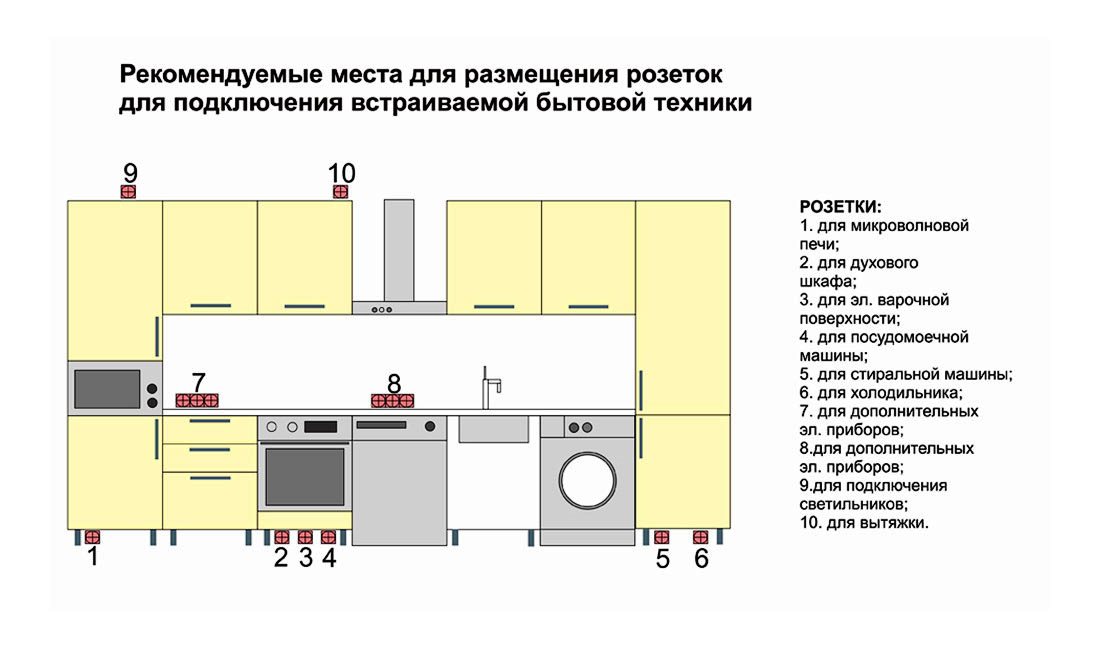

Схемы размещения розеток на кухне
Из-за вероятности коммутации токов большой силы рекомендуется установка нескольких групп розеток, оснащенных индивидуальной проводкой и автоматом защиты.
Исходя из мест установки оборудования на кухне, следует разработать схему, которая позволит правильно размещать розетки и рассчитать количество в каждом блоке.
Для создания схемы монтажа розеток необходимо:
- Нарисовать план помещения и схематично расставить мебель и потребителей энергии.
- Обозначить места, куда ставить розетки.
- Определить количество. Для расчета рекомендуется использовать правило — каждая стационарная единица техники требует индивидуальной розетки, плюс требуется установка запасных блоков на 2-3 места. Блоки размещаются возле торцевых поверхностей столешницы кухонного гарнитура и один блок ставится возле места установки обеденного стола.
- Предусмотреть дополнительную розетку, расположенную рядом с выключателем освещения.
- Запланировать установку двух блоков розеток на фартуке, которые расположены в зонах по бокам от плиты или варочной панели. Блоки состоят из 2-3 розеток.
- Определить расстояние монтажа от пола и оборудования. Для этого рисуется развертка стен с установленной мебелью. На этом этапе требуется производить точные замеры помещения, стационарной бытовой техники и элементов кухонного гарнитура.
Один из вариантов схемы установки розеток
Что такое правильная электрика?
Технические вопросы и вопросы безопасности электрической системы в доме или электрики в квартире профессиональные электрики обычно называют самым важным критерием оценки этой системы. Это конечно так, но комфорт, практичность и универсальность обустройства электросистемы так же имеют очень большое значение.
Для удовлетворения обоих требований — функциональности и безопасности проектировщик должен тщательно спроектировать всю систему, основываясь на требованиях нормативов и регламентов, в то же время учитывая желания заказчика. Это очень важный шаг в механизмах планирования капитального ремонта или строительства квартиры или дома. Перед проектированием Вы изначально должны знать, как будет обустроено то или иное пространство в вашем доме (комнаты, ванная, кухня и так далее).
Все вопросы по расположению всех точек электрики, в том числе освещения должны быть решены задолго до начала капитального ремонта или строительства.
Типы розеток, их особенности
Даже правильное расположение розеток на кухне может не создать должного удобства, если устройства выбраны неправильно. Не нужно забывать о том, что эти элементы электрической сети являются элементами интерьера, должны поддерживать общую гармонию.
Современный рынок предлагает огромное количество моделей. Все они делятся на четыре типа. Розетки бывают:
- накладными,
- скрытыми,
- выдвижными,
- угловыми.
Самым распространенным вариантом являются накладные устройства, монтируемые на стену. Это доступные, простые модели, отличающиеся легкой установкой. Устройства отлично подходят для открытых проводок. Но для кухни их использовать не рекомендуется. Существует риск проникновения влаги, которая может стать причиной окисления контактов, появления ржавчины на металлических элементах, не исключены преждевременные повреждения.
Накладные устройства монтируются на стену
Главным преимуществом встраиваемой розетки является универсальность. Такие устройства практически незаметны, на интерьер влияния не оказывают. Эти модели используются при монтаже скрытой проводки. Они размещаются в нишах, которые обеспечивают защиту от внешних воздействий, продляют срок службы. При распределении розеток на кухне для скрытого монтажа необходимо учитывать схему прохождения проводов.
Универсальная встраиваемая розетка
Выдвижные устройства появились на рынке сравнительно недавно. Обычно такие конструкции состоят из нескольких элементов, позволяют подключать 2-4 прибора. Розетки устанавливаются в шкафчиках, столешницах, легко выдвигаются при необходимости подключить бытовую технику.
Выдвижная розетка
Размещение розеток на кухне в углах является оптимальным вариантом для небольшого помещения. Обычно эти зоны не могут практически использоваться. Установка специальных угловых розеток позволяет рационально использовать участки.
ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ
Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.
В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.
Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.
На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.
Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.
Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.
В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.
Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.
В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.
Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.
Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.
Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.
Схема подключения у них следующая:
Черный провод (клемма с маркировкой 1) – Фаза
Синий провод (клемма с маркировкой N) – Ноль
Желто-зеленый провод (клемма с маркировкой заземления) – Заземление
Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.
В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.
Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.
Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.
Соединение проводов выполняется по цветам:
Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы
Синий с синим – это Нули
Желто-зеленый c желто-зеленым – это заземления
После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:
На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.
В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.
Как видите, нет ничего особенно сложного в подключении электроплиты и вы, обладая минимальными навыками, сможете это сделать самостоятельно. Если же у вас не плита, а варочная панель, порядок её подключния описывается ЗДЕСЬ.
Размещения электрических розеток на кухне для плиты и мойки
1. Плиту и мойку не следует располагать вплотную. Вместе с тем, не следует разносить плиту и мойку по разным углам. Разумное размещение мойки и плиты это расстояние в один рабочий стол.
2. Сушка для посуды нужно разместить над мойкой.
3. Выбирая место для расположения плиты учитывайте расположение вентиляционного отверстия кухни. При установке вытяжки над плитой вам может потребоваться соединить кухонную вытяжку с вентиляционным отверстием. Обычно это делается при помощи гофрированной трубы или пластикового вентиляционного короба. Оба вида вентиляции можно спрятать в короб из гипсокартона. Делать такой короб нужно заранее, при проведении общего ремонта кухни.
Схема размещения электрических розеток на кухне
Расположение розеток
При разработке схемы размещения розеток, следует руководствоваться нормативными документами.
Это могут быть:
- СНиП 3.05.06-85 для монтажа электротехнических устройств.
- ГОСТ 7396.1-89, для разработки электрических схем подключения электроприборов.
При установке кухонных розеток, необходимо соблюдать такие нормативы:
- Размещаться они должны от плинтуса на высоте не менее 20 мм.
- Бытовой прибор, для подключения в сеть, должен располагаться от розетки на расстоянии до одного метра.
- При такой установке на изделие не будут попадать пары влаги или брызги воды.
Сколько нужно на кухне розеток
Расчет числа розеток выполняется с учетом количества электроприборов, присутствующих на кухне, и прибавляется 20-25% запасных.
При этом приборы монтируются:
- Для плиты с индукционной поверхностью, электроподжигом или электрическим духовым шкафом.
- Под вытяжку (см. Розетка для вытяжки: как выбрать и установть своими руками).
- Для подключения крупной бытовой техники: холодильника, стиральной машины, телевизора.
- Для встраиваемой техники, микроволновки, электрочайника, и других приборов.
Подсчитав количество приборов для подключения, прибавив запас, получается общее число розеток, которые понадобятся для монтажа на кухне. При недостаточном их количестве, переделать систему будет достаточно сложно, а иногда и невозможно, и придется пользоваться удлинителями, что не слишком удобно.
Примерный перечень электроприборов на кухне и их подключение к электросети
Распределение мощности
При обустройстве кухни, всю ее технику следует разделить по интенсивности эксплуатации и потребляемой мощности. Для подключения небольших бытовых приборов, достаточно установить 4 точки подключения: по две из одной розетки — на кухне крупная техника обычно работает постоянно.
Размещение бытовой техники на кухне
Для монтажа обязательной группы нужны индивидуальные розетки, которые рассчитываются на соответствующую мощность. При игнорировании этого правила, при подключении двух агрегатов большой мощности к одному источнику питания, может возникнуть избыточный нагрев и оплавление розетки.
Недопустимо для остальных приборов одновременно подключать устройства с совокупной мощностью, превышающей возможности розетки. Инструкция по выбору правильных розеток предлагает такую простую формулу: мощность агрегата делится на 220. Получается сила тока, рассчитанная на одну розетку.
Примерные величины мощности для крупной техники:
- Духовка – от 2500 Вт.
- Плита – 1000-1500 Вт.
- Машина посудомоечная – от 1000 Вт.
- Машинка стиральная – от 1500 Вт.
- Водонагревательный бак – от 1500 Вт.
- Холодильник – 200-1000 Вт.
- Камера морозильная – 300 Вт.
Для мелких кухонных приборов:
- Микроволновка – от 800 Вт.
- Электрочайник – от 500 Вт.
- Блендер – до 300 Вт.
- Комбайн для кухни – 1200-1500 Вт.
- Кофеварка – от 900 Вт.
На кухне могут быть:
- Телевизор, потребляющий – 200-330 Вт.
- Ноутбук – 50-75 Вт.
Чтобы избежать неприятных последствий, необходимо соблюдать несколько правил:
- Суммарная мощность подключенных в розетку приборов, не должна превышать допустимую нагрузку. Нельзя в одну розетку одновременно подключать чайник и микроволновую печь. Мощность приборов уточняется в технических паспортах к приборам.
- На кухню должно заводиться столько линий, которые будут питать розетки, чтобы их хватило на все агрегаты с двукратным запасом.
- Для крупной бытовой техники и электроплиты, лучше устроить отдельные линии с требуемым сечением, медные с установкой защитной автоматики.
- Приборы с металлическим корпусом, требуют заземления. Розетки для них необходимо подключать через дифференциальный выключатель-автомат или устройство защитного отключения (УЗО).
- Запрещается устанавливать розетки непосредственно за встраиваемыми духовыми шкафами, вытяжками, холодильниками, они должны располагаться сбоку на расстоянии 20 см.
- Розетки над столешницей устанавливаются выше ее на 15 см. Запрещается монтировать их над плитой и мойкой.
- При установке розеток около труб, они должны иметь крышки и резиновые уплотнители, что убережет их от влаги при прорыве.
На упаковках к розеткам производители указывают мощность, на которую они рассчитаны. Выпускаются изделия в 10А, на 2,2 кВт; 16А – на 3,5 кВт.
Перед монтажом розеток предварительно составляется схема их расположения, как на фото. От ее точности зависит удобство использования бытовых приборов на кухне, безопасность работы их и эстетика помещения.
Как лучше расположить розетки на кухне
