Как работает выключатель света в квартире

Устройство выключателей различного типа

По своему предназначению — включать и выключать электрический прибор, выключатели любого типа отвечают требованиям. Но они различаются между собой по конструкции.

Клавишный

Конструкция, которую чаще всего можно встретить. Как работает выключатель света клавишный? В одном положении контакты замкнуты и свет включен, в другом – разомкнуты и освещение выключено. Клавишный выключатель подразделяется на: одноклавишный, двухклавишный и трехклавишный .

Клавишный выключатель

С течением времени устройство выключателя клавишного типа, практически, не изменилось, за исключением декора пластиковой поверхности. За ней находится действующая подвижная панель, управляющая контактной группой. Все это собрано на несущей конструкции.

Кнопочный

Как видно из названия, этот вид выключателя основан на кнопке. Существует два варианта такого прибора:

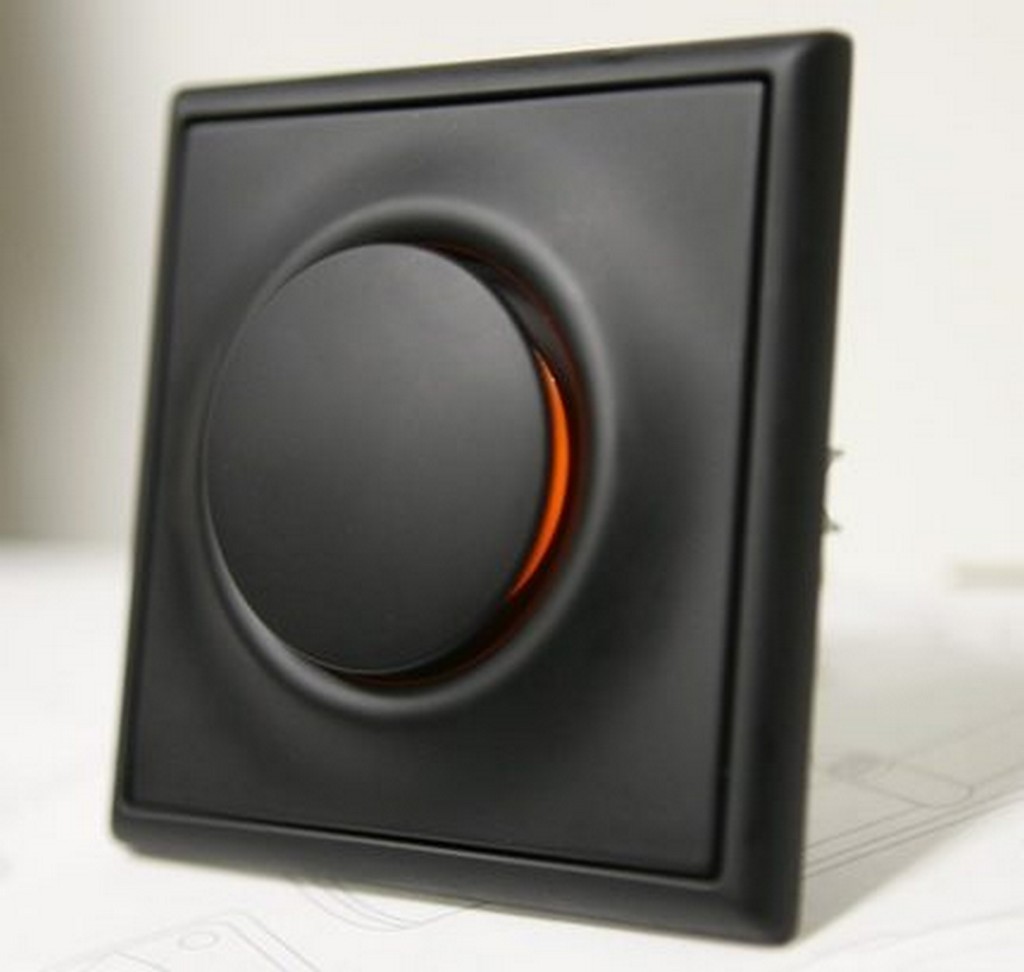

Кнопочный выключатель

1. С фиксацией. Работает подобно клавишному. При первом нажатии кнопка фиксируется в положении включено. При втором – отжимается в отключенное положение. Применяется для светильников, встраиваясь в них.
2. Без фиксации. При нажатии контакты замыкаются, при отпускании – размыкаются. Могут использоваться для электрических звонков и для схем с импульсными реле. Предназначен для вертикальной плоскости.

Шнуровой или веревочный

Такой светильник вы наверняка видели не раз. Этот выключатель веревочного типа, (выключение-выключение от шнурка) бывает встроенным в настенные светильники, а бывает идет отдельным прибором, предназначенным для освещения всей комнаты или ее части. Управляется методом дерганья за шнурок.

Веревочный или шнуровой выключатель

Как работает выключатель света шнуровой? Механизм такого светильника сложнее, чем его принцип действия. Алгоритм прост – каждая манипуляция веревкой изменяет состояние контактов на противоположное:

• потяните за шнур первый раз — и свет включится;
• потяните второй раз чтобы его выключить;
• третий раз снова произойдет включение и так далее.

Он работает по механизму замыкание-размыкание контактной группы. Такой выключатель с определенной степенью допущения можно назвать механической реализацией импульсного реле.

Поворотный

В наши дни, это довольно редкий экземпляр. Поворотные выключатели замыкают и размыкают контакты при повороте рукоятки. В настоящем применяются редко, поскольку не очень удобны в пользовании, разве, что ради декора.

Поворотный выключатель

Но есть и современные выключатели, которые можно отнести к этой категории. Они совмещены с диммерами — это такие регуляторы яркости. Чтобы выключить свет, нужно повернуть рукоятку в сторону минимальной яркости и довернуть до фиксации. Чтобы выключить свет — поверните ручку в противоположном направлении.

Акустический

Выключатель с реакцией на звук. Внутри встроен микрофон, который улавливает звук и преобразовывает его в электрический сигнал, тот, в свою очередь усиливается, фильтруется, сравнивается с установленным порогом.

Акустический выключатель

Акустический выключатель будет незаменимой вещью в доме или квартире, где проживает человек с нарушениями двигательных функций или слабовидящий. Если уровень звука превышен, формируется команда на включение или отключение нагрузки. Однако есть вероятность посторонних шумовых эффектов, от которых возможны несанкционированные срабатывания.

Сенсорный

Это новшество среди включателей характеризуется тем, что для включения освещения достаточно дотронуться до панели не прикладывая усилия для нажатия. Больше всего такие включатели подходят для системы «Умный дом», ведь помимо включения света, к этому выключателю можно встроить дополнительные функции. В обычных же домах этот выключатель служит для эстетики и оформления помещений в стиле Хай-Тек.

Сенсорный выключатель

Подключение выключателя

Зачищаем провода, снимаем необходимое количество изоляции, примерно 1 см.

На недорогих одноклавишных выключателях, как правило не указано обозначение контактов, приходящий и отходящий, но на всякий случай посмотрите на заднюю стенку механизма, обозначения могут быть такие:

• цифры 1 и 3 — здесь 1 контакт приходящей фазы, 3 отходящей
• буква L и цифра 1 — здесь L контакт приходящей фазы, 1 отходящей
• буква  L и стрелка — здесь L контакт приходящей фазы, стрелка отходящей

Это наиболее часты обозначения.

 Возвращаемся к нашему выключателю. Вставляем зачищенный провод в отверстие, убеждаемся, что он попал между прижимными пластинами, затягиваем контактный винт. Проверяем, насколько хорошо зафиксировался провод. Он не должен качаться и шататься, если такой факт имеет место, подтягиваем контактный винт.  Плохо протянутый контакт будет подгорать и в дальнейшем приведет к выходу из строя выключателя.

Не переусердствуйте, на выключателях недорогой ценовой категории финты и резьбы не слишком надежные, очень легко сорвать.

Голая жила провода должна торчать из контакта на 1-2 мм.

Вставляем и затягиваем второй провод.

Раскручиваем винты распорного механизма, вставляем выключатель в подрозетник, выравниваем по горизонтали и фиксируем. Закручиваем распорные винты и проверяем надежность крепления механизма в подрозетнике.

Устанавливаем защитную рамку, закручиваем диагональные винтики, закрепив ее  к механизму.

Устанавливаем клавишу.  Перед установкой смотрим на совмещение штырьков и пазов подвижной части механизма и клавиши.

На этом подключение выключателя закончено.

Рассмотрим  теперь второй вариант установки.

Какие бывают виды выключателей

Классифицировать выключатели можно по различным критериям. Так, по способу установки их можно разделить на два класса:

• для внутреннего монтажа (устанавливаются в утопленные в стену «стаканы», основная область применения – помещения с бетонными или кирпичными стенами);
• накладные (монтируются на плоскую поверхность – стены и перегородки из дерева, фанеры, гипсокартона).

По степени защиты аппараты можно разделить:

• для внутренней установки в сухих помещениях;
• для установки во влажных помещениях (IP не менее 44);
• для внешней установки.

Обозначения и схемы различных выключателей.

По способу воздействия на состояние контактной группы выключатели можно категорировать на:

• клавишные (в свою очередь, делятся на одноклавишные, двухклавишные и трехклавишные);
• кнопочные (коммутируются нажатием кнопки);
• поворотные (управляются поворотом рукоятки);
• сенсорные (реагируют на прикосновение);
• настенные веревочные (со шнуром);
• совмещенные со светорегуляторами (диммерные);
• акустические (реагируют на звуковой сигнал);
• управляемые дистанционно (включаются с ПДУ – инфракрасного или радиочастотного).

В отдельную категорию можно выделить проходные и реверсивные выключатели – они используются для независимого управления освещением из нескольких точек.

Различие по функциональному назначению

Выключатели даже одного типа и исполнения могут выполнять различные функции. В большинстве случаев это различие определяется конструкцией контактной группы, но не всегда.

Ключ

Обычный бытовой размыкатель-замыкатель электрической цепи, самый распространенный тип. В зависимости от количества клавиш управляет соответствующим числом контактных групп.

Контактные группы выключателей типа «ключ».

Выводы контактов со стороны питания обычно объединены.

Кнопка

Принцип работы выключателя с кнопкой отличается только направлением воздействия и, в некоторых случаях, отсутствием фиксации в нажатом положении.

Контактная группа кнопочного прибора.

Функционал контактов тот же, но устроен немного по-другому и на схеме обозначается другим символом.

Проходной

Этот тип включателей представляет собой, скорее, переключатель. Он оснащается перекидной контактной группой – в одном положении замкнута одна пара контактов, в другом – другая. Такие аппараты бывают в одноклавишном и двухклавишном исполнении.

Схема контактов проходного выключателя.

На вид он может не отличаться от обычного ключа (если нет маркировки), но на тыльной стороне обычно наносится его внутренняя схема. Бывает в одиночном или двойном исполнении.

Тыльная сторона проходного аппарата.

Используются такие аппараты в тех случаях, когда надо организовать независимое управление освещением из двух или более пунктов.

Перекрестный

У этого переключателя одна клавиша управляет двумя перекидными группами контактов, соединенными особым образом.

Схема контактов прибора перекрестного типа.

Такой аппарат используется совместно с проходными там, где надо управлять нагрузкой из трех и более мест.

Совмещенные приборы

Для повышения комфортности управления светом в квартире, офисе или на производстве созданы приборы, совмещающие несколько функций. Можно, например, приобрести:

• поворотный выключатель с диммером;
• проходной переключатель с диммером;
• другие приборы.

Безграничные возможности по совмещению функций имеют аппараты на основе микроконтроллеров. Такие включатели применяют в системах «Умный дом».

https://youtube.com/watch?v=EfySiCs52aw

В продаже доступно множество бытовых выключателей освещения, различающихся по исполнению, функционалу, внешнему виду. С их помощью можно организовать систему освещения от простой до управляемой со смартфона

Для этого важно понимать возможности и знать ассортимент современных коммутационных приборов

Устройство одноклавишного выключателя

Основные части, из которых состоит бытовой одноклавишный выключатель:

• основание с элементам крепления;
• подвижная панель;
• контактная группа с подвижными и неподвижным контактами;
• декоративные элементы.

Принцип работы стандартного выключателя заключается в замыкании и размыкании электрической цепи при воздействии на неё. Но это действие зависит от разности приборов, особенностей их устройства, функциональности.

Основной принцип работы стандартного выключателя заключается в замыкании и размыкании электрической цепи

Варианты исполнения

Варианты конструктивного исполнения выключателя различаются по степени защиты IPxx. Две цифры xx –обозначают уровень защиты от твердых предметов и частиц и от воды. В зависимости от нее определяется зона применения прибора. Например включатели с IP 21 применимы только в помещениях, а выключатели с IP44/ 54 подойдут для использования снаружи.

Использовать снаружи помещения можно выключатели с повышенной степенью защиты

Еще бывают выключатели для накладного монтажа и встроенного типа. Для накладного монтажа предназначены для использования совместно с открытой проводкой. Они монтируются на подкладку. Второй тип монтируется в выемку на стене, в которую встраивается подрозетник. Такой монтаж идёт со скрытой проводкой и поэтому он более эластичный. В нем меньше шансов что-то повредить, но, с другой стороны,самой работы по монтажу больше.

Выключатель накладного типа

Из вариантов выключателей есть еще различие по номинальной нагрузке. Она фиксируется в силе тока или мощности, которую способен коммутировать прибор. Указанную на корпусе или в спецификации величину превышать нельзя.

Устройство выключателей различного типа

Назначение любого коммутационного прибора – включать и выключать свет при воздействии на него. Но необходимое воздействие может отличаться в зависимости от конструкции.

Клавишный

Эта конструкция знакома всем. Обычный выключатель, в одном положении контакты замкнуты и свет включен, в другом – разомкнуты и освещение выключено. Бывают в одноклавишном, двухклавишном и трехклавишном исполнении.

Прибор с двумя клавишами.

Устройство выключателя клавишного типа почти не изменилось за много лет – за декоративными пластиковыми деталями скрывается подвижная панель, управляющая контактной группой. Все это собрано на несущей конструкции.

Кнопочный

Основой такого выключателя служит кнопка. Существует два варианта такого прибора:

1. С фиксацией. Работает подобно клавишному. При первом нажатии кнопка фиксируется в положении включено. При втором – отжимается в отключенное положение.
2. Без фиксации. При нажатии контакты замыкаются, при отпускании – размыкаются. Могут использоваться для электрических звонков и для схем с импульсными реле.

Первый тип приборов обычно встраивается в светильники. Второй – монтируется на вертикальную плоскость.

Шнуровой (веревочный)

Включатель веревочного типа («дергалка») выпускается как встроенным в настенные светильники, так и в качестве самостоятельного прибора для управления освещением в комнате. Управляется он посредством шнура, за который надо тянуть.

Устройство веревочного включателя.

Довольно сложный механизм работает по простому алгоритму – каждая манипуляция веревкой изменяет состояние контактов на противоположное:

• чтобы включить свет, надо один раз потянуть за шнур;
• выключить – потянуть второй раз;
• снова включить – третий раз и так по кругу.

Такой выключатель с определенной степенью допущения можно назвать механической реализацией импульсного реле. Контактная группа в большинстве случаев работает на замыкание-размыкание.

Поворотный

Поворотные выключатели замыкают и размыкают контакты при повороте рукоятки. Это довольно неудобно, поэтому такие аппараты сейчас применяют редко и только в дизайнерских целях.

Поворотный аппарат под «Ретро».

К этой же категории можно отнести и некоторые типы современных включателей, совмещенных с регуляторами яркости (диммерами). Для выключения рукоятку надо повернуть в сторону минимальной яркости и довернуть до фиксации. Для включения надо повернуть ручку в противоположном направлении.

Внутреннее устройство диммера-выключателя.

Акустический

Акустический выключатель реагирует на звук. Встроенный микрофон улавливает звук и преобразовывает его в электрический сигнал, который потом усиливается, фильтруется, сравнивается с установленным порогом.

Акустический прибор для управления освещением.

Если заданный уровень превышен, формируется команда на включение или отключение нагрузки. Такой прибор удобен, если в квартире есть человек с ограниченной подвижностью. Но помехоустойчивость таких аппаратов оставляет желать лучшего – возможны несанкционированные срабатывания от посторонних шумов.

Сенсорный

Устройство сенсорного выключателя света отличается тем, что для включения освещения достаточно дотронуться до панели не прикладывая усилия для нажатия

Главное достоинство – возможность встраивания дополнительных функций, что важно при применении в системах типа «Умный дом». В остальных случаях несет скорее эстетическую функцию для оформления помещений в стиле Хай-Тек

Сенсорный включатель.

Степень защиты корпуса

Бытовые выключатели эксплуатируются в различных условиях, поэтому их корпуса могут быть выполнены в разных по степени защиты вариантах. Существует ГОСТ, регламентирующий эту степень.

В электрике принята система маркировки IP, характеризующая защищенность корпуса от попадания воды и твердых частиц к токоведущим элементам. Она наносится на выключатель и указывается в сопровождающей документации.

Все электроустановочные устройства имеют определенную степень защиты от пыли и воды. Существует международная маркировка, которая наглядно показывает эту степень. Она может наноситься непосредственно на корпус изделия

Собственно маркировка представляет собой запись буквенно-цифрового вида. Первыми наносятся буквы IP, указывающие на тип маркировки. Далее стоит цифра, которая обозначает степень защиты от загрязнений.

Низшая обозначена нулем, высшая – шестеркой. Приборы из «нулевой» группы не имеют никакой защиты от попадания пыли, устройства с цифрой 6 на корпусе полностью от нее защищены. Они отлично работают даже в помещениях, где присутствует высокий уровень запыления.

Вторя цифра маркировки обозначает действующий уровень защиты от влаги. Здесь присутствуют цифры от нуля и до девяти. Первая группа выключателей оснащена корпусом, лишенным защиты от влаги. Последняя указывает на наивысшую степень защиты.

Такие устройства могут нормально функционировать при условии полного погружения в воду, в том числе и в горячую. После этих двух цифр могут стоять еще и буквы, дающие дополнительную информацию. Но для выключателей они практически не используются.

Учитывая эту маркировку, следует выбирать выключатели для разных по назначению нежилых и жилых комнат. Например, для спален и гостиных будет вполне достаточно защиты корпуса IP20, в сырых помещениях и санузлах следует устанавливать устройства с IP44, можно выше.

Для саун, бань или душевых подойдут приборы с IP54. Аналогичные устанавливаются на улицах, в неотапливаемых и запыленных помещениях. В последнем случае степень защиты может быть и выше.

Фирмы-производители выключателей

Чем выше репутация производителя, тем соответственно лучше и качество выключателей

Поэтому выбирая выключатель для своего дома, квартиры, важно не проигнорировать этот момент. Конечно каждый покупатель ориентируется на свои финансовые возможности и уже по судя ним выбирает бренд

Благо выбора выключателей предостаточно. Начнем с лучших из них. Более подробно о всех популярных производителях розеток и выключателей премиум и эконом сегмента читайте в большой обзорной статье. Мы поможем выбрать лучшую модель для вашего дома.

Компания Legrand из Франции

Французский бренд на рынке с середины XIX века. Компания входит в пятерку лучших европейских производителей электрики, поскольку в производстве задействованы новейшие технологии.

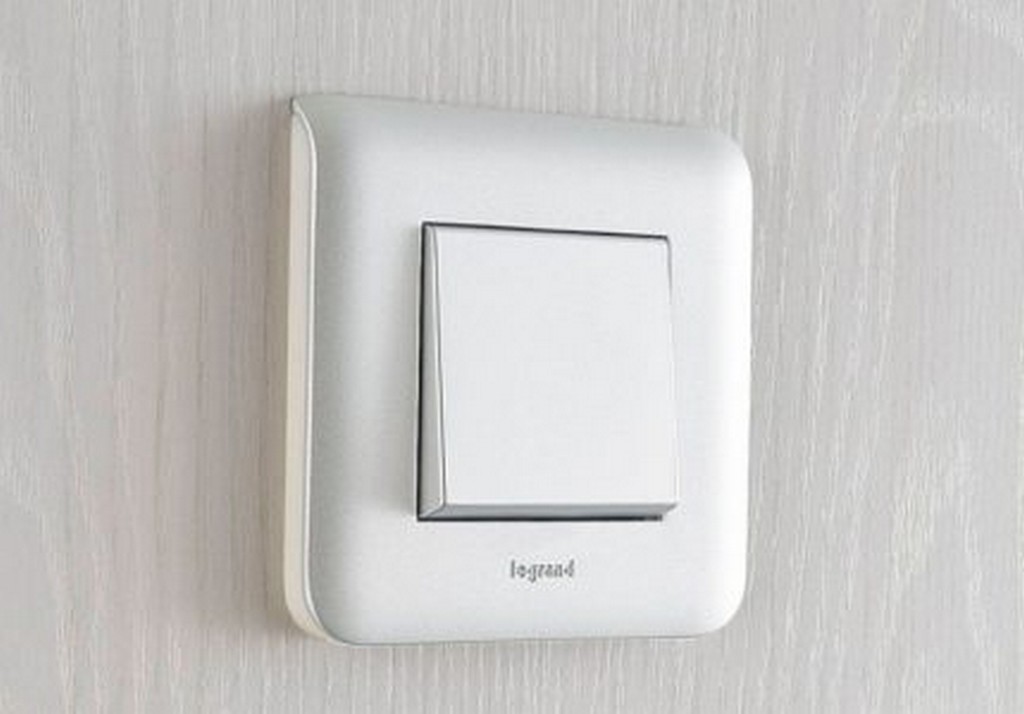

Фирма Legrand

Корпус выключателей бренда Legrand выполняются только из самозатухающего пластика, что делает их максимально безопасными в процессе эксплуатации

В ассортименте этой продукции вы можете найти самые разные виды настенных выключателей. Есть как традиционные модели, так и устройства с творческой задумкой.

Они представляют собой трехклавишный либо стандартный выключатель, установленный в общем корпусе с розеткой.

Качественные корпуса всех приборов, вне зависимости от их стоимости, изготавливаются только из самозатухающего пластика. Таким образом устройство безопасно в эксплуатации. Legrand — новый подход в сфере дизайна, эти выключатели впишутся в любой интерьер вашего дома.

Шведская фирма АВВ

В конце прошлого века произошло слияние двух крупных шведских концернов. Так появилась эта фирма. В наше время это один из лидеров производителей электроустановочных изделий. Их отличительная черта – высочайшая безопасность и качество.

Фирма АВВ

Поскольку бренд предлагает простой монтаж, возможность выборочно собрать необходимые вариации модульных решений, из предлагаемых элементов, то стоимость изделий этой фирмы автоматически возрастает. Для производства корпусов используются только ударопрочные, устойчивые к уф-излучению материалы. Такие, как: сталь, дерево или бронза.

У бренда АВВ есть свой ассортимент изделий , различный по внешнему виду. Reflex выполнен в виде фигур строгих геометрических форм, Impuls напротив, имеет мягкие закругленные линии.

Коллекции этого бренда отличаются от других, к примеру тем, что во всех присутствуют рамки с флуоресцентным покрытием, которые в темноте подсвечивают корпус прибора.

Французский бренд Schneider Electric

Изначально, в XIX веке это была компания по производству вооружений. Позже освоила рынки электроэнергетики и вышла в лидеры производства электроустановочных изделий.

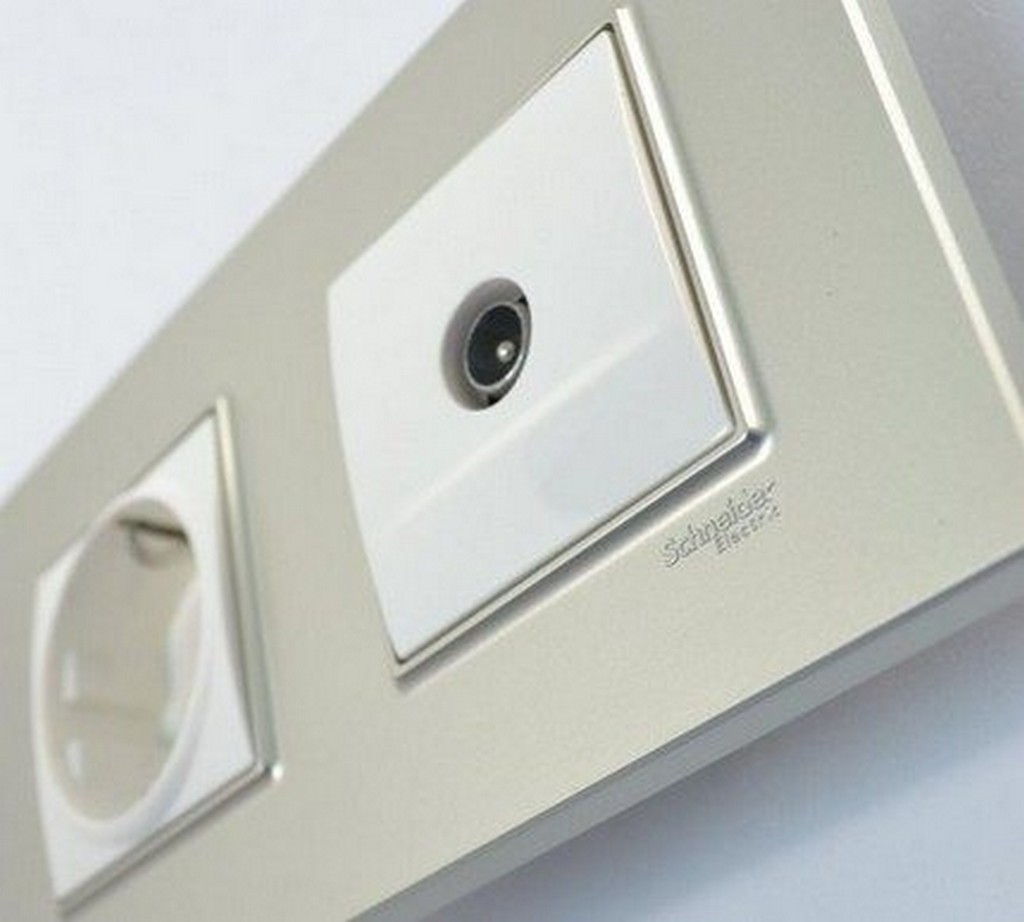

Фирма Schneider Electric.

Ассортимент продукции Schneider предлагает выключатели нескольких видов: со световой индикацией, проходные, с дистанционным управлением, с датчиками, и другие разнообразные вариации. Конечно все они отличаются высочайшим качеством.

Фирменное отличие продукции Schneider – наличие пружинных контактов из бронзы. Благодаря чему, исчезает необходимость использования дополнительного зажима, при этом качество контакта не теряется.

Дизайн французских выключателей отличается широким разнообразием. От классического стиля до смелого авангарда. Есть даже съемные разноцветные рамки горизонтального и вертикального типа. Коллекции бренда включают вертикального типа различных расцветок. Производной продукцией компании является Unica, предлагающая модульные устройства, позволяющие создавать на базе унифицированного посадочного места самые разные комбинации элементов.

Учитывая такое разнообразие функций и дизайнерского подхода выключателей от Schneider, вполне логично , что эти изделия отличаются высокой стоимостью даже в стандартных моделях.

Особенности устройства накладных выключателей

Самый распространенный одноклавишный выключатель представляет собой двухпозиционный коммутационный прибор с нормально-разомкнутыми контактами. Принцип его работы предельно прост.

Внутри устройства находится механизм с подвижным контактом. Последний при нажатии на клавишу принимает одно из двух возможных положений: включено или выключено. В первом случае электрическая цепь замыкается, во втором – размыкается.

Выключатель накладного типа, как и розетка, устанавливается поверх основания. Используется чаще всего с открытой проводкой

Важное замечание: к контактам выключателя должна подключаться только фаза. Конструкция устройства предельно проста и включает в себя два основных элемента: рабочий механизм и детали защиты

К последним относится клавиша, предназначенная для переключения режимов, и рамка-корпус. Контактная группа одноклавишного выключателя состоит из двух контактов. Один из которых считается отходящим, другой – подходящим.

К первому подключается фаза, идущая на светильник, ко второму – фаза, которая приходит на выключатель. Производитель обычно маркирует контакты рабочего механизма, обозначая подходящий и отходящий контакты.

Впрочем, если такой маркировки нет, проблем не возникнет, поскольку в любой вариации устройство должно работать одинаково хорошо. Как и у выключателей, клеммы контактов могут быть винтовыми или прижимными.

Этапы монтажа накладного выключателя схожи с последовательностью работ по установке накладной розетки. Сначала крепится к стене аналогичный подрозетник, затем механизм, к которому подключаются провода

Первые считаются более надежными в эксплуатации, вторые – проще в установке. Главное отличие накладных выключателей заключается в том, что они устанавливаются непосредственно на поверхность стены.

Внешний вид таких устройств проигрывает встраиваемым аналогам, зато они проще в монтаже. Используются накладные выключатели с проводкой открытого типа, но могут функционировать и со скрытой системой.

Накладные выключатели применяются при устройстве открытой проводки. Модели в стиле ретро отлично сочетаются с интерьерами загородных домов

Особенности монтажа скрытых и накладных типов

По способу установки выключатели делятся на внутренние (скрытые) и внешние (накладные). Хотя принципы их установки и работы одинаковы, но различия в подходе к монтажу имеются.

Установка внутреннего выключателя

Такие аппараты более эстетичны, они утоплены в стену, но для них требуется обустройство специальной выемки в поверхности и установки «стаканов». Поэтому их можно смонтировать только в стене, имеющей достаточную толщину. Приборы такого типа используют совместно со скрытой проводкой.

https://youtube.com/watch?v=HNHdmZ8fHyg

Установка внешнего аппарата

Эти аппараты имеют недостатки, в основном, эстетического характера. Свою функцию размыкания и замыкания цепи они исполняют не хуже внутренних. Но их монтаж проще – не нужно обустройство подрозетника, требуется лишь накладка на поверхность. Также плюсом является простота крепления на гипсокартонных стенах и перегородках. Накладные приборы используют совместно с наружной проводкой, но можно применить и для скрытой – надо лишь вывести концы проводов наружу недалеко от места установки аппарата.

Прибор накладного исполнения для наружной установки.

Типы выключателей для дома (бытового применения)

Применяемые в быту различные виды выключателей должны быть удобными, безопасными, имеющими привлекательный дизайн. Они отличаются друг от друга по видам и типам. По способу установки включатель может быть встроенным или устанавливаться снаружи. В наше время чаще всего используют в качестве органов управления поворотную клавишу, такие выключатели распространены в Европе.

Типы выключателей для дома

В США предпочитают пользоваться выключателями рычажкового типа (тумблеры), видимо, не желая уходить от традиций. Но это сейчас, а в былые времена, когда еще Томас Эдисон только сделал свое изобретение использовались поворотные выключатели. Они были известны во всем мире в первой половине XX века и коммутировали до нескольких цепей в 3–4 положениях (пакетный выключатель). Пакетные выключатели используются до сих пор во многих старых щитках коммунального хозяйства.

Чтобы включить светильник, используют выключатель одноклавишный, для люстр применяют двухклавишный или даже трехклавишный выключатель. Для таких помещений, как туалет и ванная используют двойной выключатель света. Добавим, что в наш век продвинутых технологий появилось много выключателей с дополнительными функциями. Вот эти функции:

• выключатель с подсветкой для ночного времени
• выключатель с таймером отключения.
• Выключатели с регулятором яркости.

Если с первым типом функций все понятно, то второй используется, чтобы сэкономить свет в маленьких помещениях (кладовках, ванных комнатах) куда заходят на короткое время и забывают выключать свет. А третий может использоваться вместе с теми светильниками, которые поддерживают функцию диммера (регулятора освещенности, англ.). Иногда они идут в комплекте, так как такой вид приборов еще не стандартизован.

Непривычные типы выключателей

Выключатель света с датчиком движения – еще один способ экономии электричества, очень удобный. Свет включается, если инфракрасный датчик обнаруживает движение человека в поле зрения датчика. Повторное движение может отключать свет или это может сделать таймер, после того, как движение было обнаружено. Выключатель с датчиком движения не требует никаких действий от человека, достаточно его присутствия.

Есть один, так называемый умный выключатель, это – выключатель по хлопку. Так, как он реагирует на шум, может включится и непроизвольно. Внутри него стоит микрофон, он же усилитель и микропроцессорное устройство для того, чтобы распознать характер звука. С первого раза он может не сработать, так как запоминает звук от пользователя в памяти для последующего сравнения.

И такие бывают

Напольный выключатель выполняется в виде кнопки с фиксацией. Его можно включать нажатием ноги с небольшим усилием, а конструкция выполнена таким образом, чтобы вес ноги его не повредил.

Выключатель потолочный также является кнопкой с фиксатором, на которую усилие передается от рычага, с привязанным к нему шнуром. Механика скрывается за декоративной крышкой. Чтобы включить или выключить его, требуется слегка потянуть за шнур.
