Почему не отключается дифавтомат при соединении фазы и земли?

Все включено – света нет

И последний вариант неисправности, про который почему-то многие забывают. Все автоматы включены, “флажки” на них подняты, фаза выходит, а света все равно нет!

В этом случае проверяйте в щитовой все нули!

Ошибка!
Не забывайте, что напряжение в квартиру подается по двум проводам, а не по одному.

И при обрыве ноля все также перестает работать, как и при отключении выключателя. Нулевые проводники крепятся на специальных шинках, расположенных либо рядом с автоматами, либо в верхней или нижней части щитовой.

Проверьте надежность всех контактов на этой шине.

Вполне возможно, что какой-то проводник элементарно ослаб или отгорел – отсюда и все проблемы.

Это зачастую происходит в домах старой застройки с еще алюминиевой проводкой.

Как еще определить, что у вас отгорел ноль? Индикаторной отверткой проверьте свечение в розетках.

Если она будет светиться сразу на двух контактах, это вовсе не значит, что у вас в квартиру приходит две фазы.

Именно такой показатель и говорит об отгоревшем нулевом проводнике.

Ну и самая невероятная ситуация – это когда ваш автоматический выключатель выбивает из-за того, что слишком большую нагрузку подключил сосед, а не вы сами.

Да-да, бывает и такое. Посмотрите видео ниже, а еще лучше почитайте к нему комментарии

https://youtube.com/watch?v=6eq8L6Ml1LM%3F

Выбивает дифавтомат при включении нагрузки

Без нагрузки не выбивает. При включении любой нагрузки (ток течет) выбивает, на другом дифавтомате и линии соответственно те же нагрузки работают нормально. Натолкните на мысль, завтра с электриком бум разбираться. Если бы в кабеле утекало, то и без нагрузки выбивало. Розетку, правильность подключения фаз, нуля, земли проверяли.

ЗЫ. Думается тема избитая, извиняйте, дайте тогда ссылку на тему. Искал, сходу не нашел.

Ну рабочих гипотез всего две. Или автомат перегревается из-за искрения внутри ( например окислились или неплотно смыкаются клеммы контактера) , или все таки утекает , но недостаточно для срабатывания. Лично я – за первую версию, благо проверить несложно- всего лишь заменить автомат.

Первая версия понятна, при включении нагрузки процесс усугубляется и автомат срабатывает. Во второй не понятно за счет чего увеличивается утечка при включении нагрузки.

Плохо проверяли. Либо N и PE контачат после дифа, либо N на эту линию розеток взят не с выхода этого дифа.

И еще одна: неисправен диф.

Выбивает мгновенно при включении нагрузки?

Да, так бывает на *ЭКах с медно-стальными или стале-стальными контактами через пару лет эксплуатации, но АВ не выбивает (ну нет у таких “образцов” теплового расцепителя), он просто перестает проводить ток. Но в данном случае – 1:100000000, ИМХО.

Все очень просто: утечка по нулевому проводу Теория: дифавтомат измеряет разность токов по фазному и нулевому проводу Без нагрузки по нулевому проводу ток не действует Под нагрузкой по фазному проводу действует ток нагрузки, а по нулевому – разность тока нагрузки и тока утечки, соответственно токи действующие через дифавтомат разные, что и вызывает его срабатывание

Это не обязательно кз нулевого и земляного провода, достаточно царапины на изоляции, при этом провод проложен в стене, стена сырая и так далее.

Версия. Но какая уж там утечка, если нулевой и земляной всё равно в щитке соединяются и разница потенциалов в них минимальна (доли вольта может быть).

Ясно, надо проверить правильность всех проводов, бум проверять, возможно просто навалякано, хотя вроде делал вполне квалифицированный электрик, но всяко бывает.

А при чем тут потенциалы? Я про токи говорил. Дифреле потенциалы не измеряет. Уффф.. это вам по теории придется пройтись, ежели на слово не верите

Я о чем, куда ток из нулевого провода утекает, на земляной провод? Если да, то утечка будет самая минимальная из-за того, что оба провода соединены в щитке (нет фактически напряжения между ними и тока соответственно), и не факт что достигнет порог срабатывания “дифреле” (10 или 30мА). Нагрузка была дрель всего 500Вт, ток в провода – фигня, 2,5А.

Ок. Допустим в розетке, куда вы воткнули дрель замкнуты нулевой и земляной провода ( очень часто такое бывает), фазный ток равен 2,5 А. Сечение нулевого и земляного провода примем равным, тогда ток разделится поровну по 1,25 А и через дифреле получатся такие токи: 2, 5А по фазному и 1, 25 А по нулевому, разница 1250 мА, что больше чем 30 мА Я доступно пояснил?

Дак это ж другой вариант, не утечка, а КЗ. Часть тока идет мимо дифатомата. Спасибки за вариант, бум смотреть!

Есть. Вы можете в этом убедиться на любой исправной линии, выключив автомат и закоротив N и РЕ в розетке. УЗО или диф сработает. Если без нагрузок диф у вас не срабатывает, а при включении любой нагрузки в эту группу срабатывает сразу, то у вас перепутан рабочий и защитный нули. Причем, если розетки соединены шлейфом и вы знаете последовательность этого шлейфа, то вы можете быстро найти розетку, где эти провода перепутаны, включая какую-нибудь нагрузку начиная с первой в шлейфе розетки. Как диф сработал, значит нули перепутаны в предыдущей розетке.

Да, верю, верю

Ещё один вариант, спасибки! Теперь точно найдем

Добрый день! Не стал создавать новую тему. Ответа на свой вопрос не нашел ни на одном форуме. Живу в новостройке уже второй год, месяц назад появилась следующая проблема. При подключении бытовых приборов с высоким энергопотреблением стал выбивать дифавтомат. К примеру подключаю в розетку телевизор (фен,компьютер) и все работает, подключаю чайник пылесос или холодильник – выбивает (причем выбивает не все розетки что заведены на дифавтомат). Расключение в щитке следующее: входной 65А от него отдельно три автомата на 32А, от одного из автоматов дифавтомат на 25А, от этого дифавтомата еще один дифавтомат на 25А (его и выбивает), от него два автомата на 16А. Обзвонил всех знакомых электриков, ни кто не может понять в чем дело, что посоветовать. Надеюсь на помощь тут.

Писал по памяти.Сделал фото, что бы уж еще чего не придумать)

Проверка функций УЗО

Существует пять действенных способа проверки на исправность системы отключения дифференциального автомата на ток утечки:

• специальной кнопкой на корпусе выключателя;
• гальваническим элементом, вырабатывающим напряжение в ходе химической реакции, попросту говоря, батарейкой;
• имитацией ухудшения сопротивления изоляции, подключая резистор в цепь устройства;
• с помощью постоянного магнита;
• с помощью специального точного электронного прибора, выпускаемого для этих целей.

Рассмотрим каждый из способов проверки дифавтомата более подробно.

При нажатии на кнопку проверки работоспособности дифференциального автомата сразу же должно произойти автоматическое отключение его, если этого не произошло, то система УЗО, установленная в выключателе, неисправна. То есть, если кнопка тест не работает, последующая эксплуатация не будет обеспечивать надёжной защиты при пробое. Проверять таким способом стоит при правильно подключенном в сеть выключателе, так как некоторые дифавтоматы имеют электронную схему защиты и без подключения или при обрыве одного из питающих проводов, будь то ноль или фаза, срабатывать не будут. Данные автоматические выключатели со встроенным электромагнитным УЗО должны срабатывать и защищать человека от попадания под опасный ток, даже при обрыве нулевого подводящего проводника.

Проверка дифференциального автомата кнопкой ТЕСТ демонстрируется на видео-уроке:

Стоит заметить, что для правильной проверки дифференциального автомата с помощью кнопки «Тест» не обязательно подключение потребителей, то есть нагрузки к его полюсам.

Данным способом проверяются как двухполюсные автоматические выключатели, рассчитанные на 220 Вольт, так и выключатели, предназначенные для трёхфазных цепей. Дело в том, что любое дифференциальное защитное устройство работает на сравнении входящих и исходящих токов, а замыкая контакты батарейки на одном из полюсов автомата, имитируется перекос этих токов, от чего и срабатывает механизм отключения.

На видео ниже наглядно показывается, как проверить дифавтомат с помощью батарейки:

I = U/R

Отсюда R = U/I, где величина напряжения зависит от величины его в сети, то есть 220 В, а ток указан на самом дифференциальном автомате. Например, при указанном токе утечки 10 mA: 220В/10mA = 22 кОм, а при 30 mA: 220В/30 mA = 7,3 кОм. Чтобы увидеть этот ток утечки мультиметром или тестером, нужно выставить его на амперметр и подключить последовательно к резистору.

Данное испытание можно проделать и лампочкой, но у неё очень низкое сопротивление и придется всё равно подключать дополнительный резистор. Для плавного изменения тока, можно в цепь также подключить диммер, применяющийся как регулятор яркости освещения ламп.

О том, как проверить дифавтомат с помощью резистора, подробно рассказывается на видео:

Таким способом в одном из электромагнитов, контролирующих и сравнивающих ток в цепи, наведётся магнитное поле, которое и даст сигнал на отключение автомата. Так проверить можно только электромагнитные, но никак не электронные дифавтоматы.

Данное устройство на уровне лабораторных исследований может произвести проверку и испытание как устройств защитного отключения, так и других более сложных измерений, вплоть до испытания высоковольтного электрооборудования. Но его стоимость для бытового использования, довольно, высока.

На видео наглядно показывается испытание дифференциального автомата измерителем UNI-T UT 582:

Вот мы и рассмотрели, как проверить дифавтомат на работоспособность батарейкой, магнитом и другими действенными способами. Надеемся, предоставленная информация была для вас полезной и понятной!

Рекомендуем также прочитать:

• Как проверить УЗО на срабатывание
• Причины срабатывания дифференциального автомата
• Причины поражения электрическим током

https://youtube.com/watch?v=6uyp-yGHtrE

https://youtube.com/watch?v=VR_T8HAyB2I

https://youtube.com/watch?v=RGw-lr0BKGA

https://youtube.com/watch?v=ONX_RuTX9zE

Дифференциальный автомат

Довольно часто в электрическом щитке квартиры или частного дома установлен дифавтомат. С причинами, по которым он выбивает, все немного сложнее. Дело в том, что это устройство сочетает в себе два защитных прибора: УЗО и автоматический выключатель. Следовательно, причины, которые приводят к его срабатыванию, более обширны и относятся к различным факторам.

Что приводит к отключению автоматического размыкателя, мы рассмотрели выше. Эти же причины оказывают влияние и на дифавтомат и вызывают его срабатывание. Но, кроме этого, дифференциальный аппарат работает и как УЗО, следовательно, срабатывает на ток утечки, который найти несколько сложнее.

Причины срабатывания

Разберем основные причины срабатывания этого защитного устройства и возможные места образования тока утечки.

Прежде всего, если сработал дифавтомат, его нужно осмотреть, при необходимости подтянуть контакты

Также при обследовании защитного устройства, обратите внимание на проводку в электрическом щитке. Возможно, фазный провод лежит на металлическом корпусе, который заземлен. Это не вызовет короткое замыкание, но может стать причиной, по которой дифавтомат выбивает

Это не вызовет короткое замыкание, но может стать причиной, по которой дифавтомат выбивает.

Если в электрощитке все нормально, значит, произошла утечка тока в цепи, которую защищает аппарат. Это может произойти в нескольких местах:

1. Причиной может стать любой электроприбор. При пробитии на корпус, дифавтомат гарантировано отключится: это его одна из основных функций, защищать человека от поражения электротоком.
2. Возможно, следствием стала старая электропроводка, вернее, ее изношенная изоляция: через микротрещины постепенно возникает утечка тока, на что и реагирует дифавтомат. Если проводка новая, утечка возможна в месте плохого контакта или если стена отсырела, например, вследствие затопления.
3. Распространенной ошибкой неопытных электриков является замыкание нулевого провода с защитным заземлением. Это делать категорически запрещено, поскольку приводит к срабатыванию защитных устройств типа УЗО или дифференциального аппарата.
4. Повреждение корпуса или западание кнопки тест также может стать причиной срабатывания устройства. В этом случае необходимо заменить неисправный прибор.
5. Погодные условия, а именно сильная гроза, часто приводит к тому, что дифавтомат выбивает. Это происходит из-за сильных атмосферных разрядов, которые усиливают естественные утечки тока. В таком случае следует подождать, пока гроза стихнет, а после включить напряжение.
6. Непрофессиональный монтаж или установка проводки на скорую руку, приводит к тому, что электрическая схема подключения дифференциального аппарата не соблюдена. Это и приводит к тому, что его периодически выбивает без видимых причин.

Исправность прибора нужно периодически проверять. Для этого при снятой нагрузке нажимается кнопка «тест». Исправный дифавтомат должен отключиться. Если устройство не отключается, оно не выполняет защитные функции, и его лучше заменить рабочим прибором.

Способы обнаружения места утечки

Чтобы найти место тока утечки, после того, как сработал дифавтомат, требуется отключить все электроприборы из розеток. После этого включается защитное устройство. Если повторного отключения не происходит, значит, какой-то прибор пробивает на корпус. Обнаружить его можно прозвонив мультиметром.

Если же дифференциальный аппарат выбивает и дальше, следовательно, проблема в проводке. Ревизию электрической цепи лучше всего начать с розеточных групп и распределительных коробок

Особое внимание нужно обращать на места соединений и перекручивания проводов, целостность изоляции и надежность контактов

После проверки всех контактных групп в электрической сети, переходят к следующему этапу. Нужно проверить каждую отдельную линию на предмет утечки тока. Начинать рекомендуется от электрического щита, постепенно продвигаясь вглубь дома или квартиры. Определив линию или распределительную коробку, после которой возникает дифференциальный ток, все скрутки отсоединяют и прозванивают каждый провод.

Таким образом, находится цепь, где повреждена изоляция. При необходимости, меняют проводку или изолируют поврежденный участок. Иногда для этого приходится доставать провод из стены, если проводка скрытая. Но такие случаи довольно редки: если электропроводка совсем старая, ее лучше заменить во время ремонта или при установке дифаппарата.

Как проверить УЗО: способы тестирования

Как проверить УЗО на работоспособность? Существует несколько надежных и безопасных способов для диагностики УЗО. Некоторые начинающие специалисты советуют проверить защитное устройство путем прикосновения к корпусу электроприбора, который подвержен утечке тока. Такая диагностика опасна для жизни человека, так как при этом УЗО может не сработать.

Кнопка тест на УЗО

Рекомендуется проверять защитное устройство периодически раз в три месяца, если возникают негативные воздействия на прибор, такая проверка должна производится чаще. Польза от такого тестирования будет — гарантия безопасности пользования электроприборами.

Кнопка Тест

Самый легкий метод проведения диагностики — надавить кнопку Тест. Эта кнопка установлена на лицевой панели данного агрегата. При испытании прибора этим методом, в электрической цепи возникает искусственно образованная утечка. Далее последует отключение УЗО и цепь обесточится.

Если выключение не произойдет, то причиной может послужить:

• неправильно подключенное устройство;
• неисправность клавиши;
• поломка устройства.

Две последние причины можно обследовать собственноручно.

Проверка тестером

Для этой процедуры необходимо иметь мультиметр, реостат, проводники, лампочка на 10Вт, резистор, имеющий сопротивление в 2 кОМ. Следует скрутить последовательную цепь из вышеперечисленных предметов. Незадействованный щуп тестера присоединяется с нулем проверяемого прибора, а другой проводник реостата подсоединяется к фазному значению. Реостат в данной ситуации служит для переключения показателя утечки тока.

Проверка УЗО тестером

После подключения повернуть переключатель реостата для повышения размера тока. В итоге тестер выдаст показание, которое будет соответствовать срабатыванию УЗО.

Проверка батарейкой

Испытание на исправность аппарата этим методом заключается в следующем.

Десятисантиметровый провод подсоединить к полюсу УЗО. Затем к пальчиковой батарейке необходимо притронуться одновременно двумя проводами к полюсам батарейки. Другой проводник, как правило, вмонтирован производителями еще при изготовлении УЗО. Зачастую он расположен снизу устройства.

После прикосновения должно произойти отключение. Ежели этого не случилось, то следует поменять полюса и попробовать еще раз прикоснуться. В результате должно произойти отключение УЗО. В случае несрабатывания данное защитное приспособление не работает.

Проверка лампочкой

УЗО в выключенном состоянии

Как проверить УЗО другим способом? Также допускается проверка аппарата посредством лампочки. С этой целью нужна лампа на 10 Вт, провод, отвертка, резистор, патрон, а также изолента. Стоит отметить, что лампочка должна подходить резистору по техническим характеристикам. То есть мощность лампы должна совпадать с мощностью последнего, в противном случае, диагностику произвести не получиться. Источник света на 10Вт обладает сопротивлением в 5350 Ом, а средний резистор – 2,35 кОм.

На жилых объектах защитное устройство устанавливается на 30мА, для обследования следует составить цепь, имеющую сопротивление 7,7кОм. Эта величина рассчитывается при помощи формулы: напряжение разделить на силу тока. Как правило, бытовая электролиния содержит напряжение в 220В.

Далее собирается цепь последовательно, предварительно распознав в розетке фазный провод. Итак, один из концов собранной цепи воткнуть в гнездо розетки соответствующее фазному показателю, а другим притронуться к клемме заземления в этой же розетке. В случае исправности проверяемого устройства, должно следовать незамедлительное отключение.

Необходимо обратить особое внимание, если в здании отсутствует заземляющий провод по каким-либо причинам, данную проверку произвести будет невозможно. В этой ситуации диагностику можно произвести в распределительном щитке. При этом один из проводов прикладывается к нулю N, а другой – к фазе L

В случае исправности прибора произойдет отключение

При этом один из проводов прикладывается к нулю N, а другой – к фазе L. В случае исправности прибора произойдет отключение.

Кратко – о предназначении устройства защитного отключения и его устройстве

Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.

Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания

Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.

УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции

Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.

Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.

УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.

Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».

Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.

Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе

Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.

Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.

Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.

На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.

Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.

Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.

Принципиальная электрическая схема дифференциального выключателя (УЗО).

Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.

Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.

Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами

Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током

На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.

Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.

Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.

Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.

Перегрузка

Поэтому отключение происходит из-за срабатывания теплового расцепителя. На линии слишком много потребителей. Так бывает, когда на одну розетку цепляют через тройник несколько мощных приборов. Надо убрать часть нагрузки, переключить электротехнику на другие линии, если есть возможность.

Если позволяет сечение проводки, можно добавить количество розеток и заменить дифавтомат на прибор с большим номинальным током.

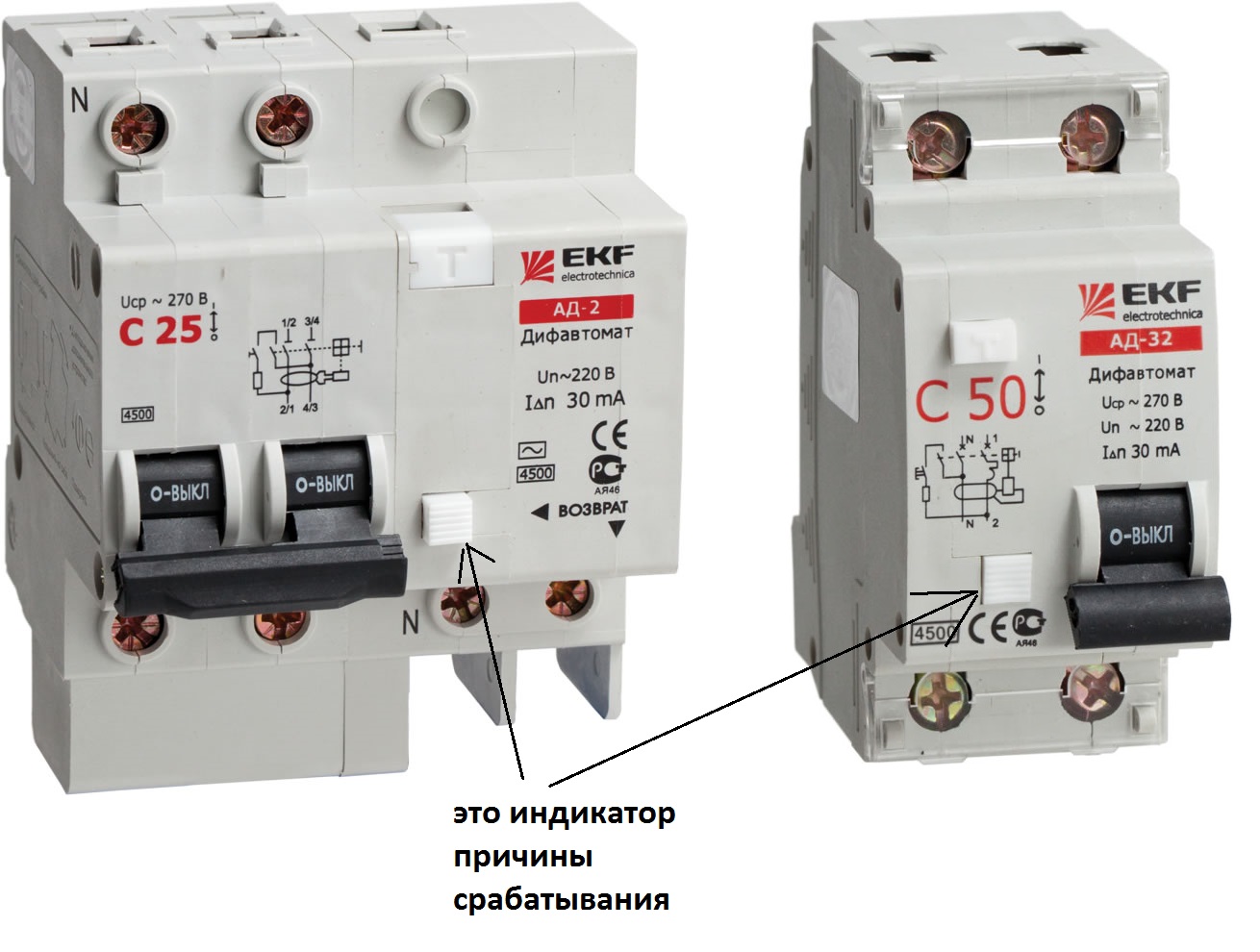

Кстати, если дифавтомат сработал от теплового расцепителя, то он сразу не включается. Ему нужно время для остывания биметаллической пластины. Это тоже хороший признак для локализации и поиска неисправности.

Возможные неисправности

Отключение электроэнергии в доме может возникать сразу же при включении духового шкафа. В этом случае речь идет о коротком замыкании (КЗ) и срабатывании именно автомата. Если же в духовке происходит утечка тока, то отключает электроснабжение УЗО (или дифавтомат), при этом срабатывает оно, как правило, не мгновенно, а через некоторое время с начала работы неисправного электроприбора. Вот распространённые узлы духовки, в которых обычно происходит короткое замыкание или утечка тока.

*Цены в таблице приведены только за работу мастера. Запчасти, если таковые требуются для ремонта, оплачиваются отдельно.

Ситуация, когда электродуховка выбивает автомат или УЗО – опасна. Короткое замыкание может приводить к возникновению искр и пожара. А утечка грозит ударом тока. Пожалуйста, при возникновении проблемы не рискуйте и не пользуйтесь неисправной духовкой!

При первых признаках неисправности духовки обращайтесь к специалистам. Звоните:

Или отправьте онлайн-заявку.

Поиск и исправление неисправностей

Выбивание при включении новой электропроводки

На впервые подключаемой проводке поиск неисправности следует выполнять с проверки правильности выполнения монтажа.

Дифавтомат сначала включается в режиме тестирования. Если он сработал — значит с самим устройством все в порядке. Дальнейшие действия выполняются в следующей последовательности:

• необходимо удостовериться в отсутствии нагрузки;
• включается автомат и при его выбивании делается вывод о том, что проводники подключены неверно;
• проверяется подключение к контактам N нулевого провода, к клемме L — фазного;
• проверяются низовые контакты автомата на правильность подсоединения кабелей от подлежащей контролю линии;
• делается попытка включения защитного устройства.

Необходимо проверить, из чего выходит провод «нуля». К верхней клемме он подается от нулевой шины. К нижнему контакту «ноль» подключается от линии, он приходит от коробки. Если прибор снова выбило — причину нужно искать в соединениях в распредщите.

Проверка щитка

Чаще всего ошибки, допущенные при монтаже, можно отыскать именно в щитке — ошибочно соединяются «нули» от различных линий либо перепутываются места соединений.

При сработке в распределительном щитке дифавтомата причиной может стать неверное соединение проводов

Такие ошибки обычно допускают специалисты, привыкшие к работе только с выключателями-автоматами, для которых нет разницы, от какой линии подан нулевой кабель, так как сами устройства контролируют ток на фазном кабеле

Для УЗО или автомата дифференциального наоборот, это очень важно, так как реагируют они на разницу в величине токов в фазном и нулевом проводах

После того, как проверена правильность подключения в распределительном щитке, можно включить автомат. Если он снова отключился, то следует убедиться в правильности соединения проводов, отходящих от коробки к розетке — не менее часто перепутывают провод заземления и «ноль». Если все правильно, то автомат должен включиться и начать контроль.

При сомнениях в работоспособности самого дифавтомата, его можно проверить следующим образом. Посредством отвертки-индикатора в розетке находится «ноль», который соединяется с заземлением. Так как без нагрузки по фазному и нулевому проводу никаких токов не проходит, автомат не сработает. При подключении нагрузки даже от лампочки устройство выключится. В проводе нулевом величина тока будет меньше в 2 раза, чем в фазном. Это вызовет сработку электромагнитного расцепителя.

Проверка замыкания

При сработке дифавтомата от короткого замыкания, причина находится проще всего. Прибор, работающий от контролируемой линии, как правило, не работает. Он тоже оснащен предохранителями, которые перегорают, корпус при этом может быть слегка почерневшим, а провода — слегка оплавленными.

При подключении к линии сразу нескольких приборов неисправное устройство следует отключить, а затем снова включить автомат, который сразу же должен приступить к контролю.

При вторичном отключении следует обратить внимание на срок, в течение которого это случилось. Если прибор выключился сразу же, значит, замыкает где-то еще

Тогда нагрузку следует отключать постепенно — убрать одного потребителя, включить автомат и ждать его реакцию. Если устройство поставлено на контроль, значит неисправность в отсоединенном приборе. Если контроля нет — отключаем следующий потребитель.

Перегрузка

При не мгновенном отключении автомата при подключении нагрузки, а некоторое время спустя, можно сделать вывод о присутствии токов перегрузки, величины которых не хватает для моментальной сработки.

Срабатывание дифавтомата при перегрузке может произойти из-за подключения слишком мощных потребителей

По этой причине отключение выполняется из-за сработки теплового расцепителя при подключении слишком большого числа мощных приборов.

Причины, по которым выбивает дифавтомат, можно разделить на три категории. Первая причина – это дефект в самом автомате, вторая – что-то не так с нагрузкой, и третья – проблемы в контролируемой линии. Решение задачи о поиске неисправности состоит в постепенной локализации участков электропроводки. Правильный алгоритм проверки значительно ускорит и упростит поиск.
