Обжим витой пары: пошаговые инструкции и схемы цветов на 4 и 8 жил

Содержание

Схема разводки одного Ethernet кабеля на два устройства

Важно не перепутать провода и разводить их строго по номерам. В нашем варианте должны быть задействованы контакты 1, 2, 3 и 6 для обоих частей кабеля

Допустимо использование любых цветов кабеля только при выполнении двух условий:

  • номера контактов с обоих сторон должны соответствовать (1-1, 2-2, 3-3 и 6-6);
  • в пару должны быть скручены жилы 1-2 и 3-6.

Если не соблюсти хотя бы одно условие, то домашняя сеть работать не будет. Поэтому лучше придерживаться стандартной цветовой схемы, указанной в таблице:

Номер контакта 1 2 3 6
Цвет жилы Разъем 1 Бело-оранжевый Оранжевый Бело-зеленый Зеленый
Разъем 2 Бело-синий Синий Бело-коричневый Коричневый

Если все сделать правильно, то мы получим из одного восьмижильного кабеля витая пара два четырехжильных, которые будут работать на линии для 10/100 Мбит Ethernet.

Полезные товары

  • Спальный мешок
  • Цифровой штангенциркуль
  • LED насадка для душа

Полезные сервисы и программы

  • Курсы по дизайну
  • Онлайн изучение английского языка с репетитором или самостоятельно

Категории кабеля

В маркировках кабель для интернета подразделяется на категории с нумерацией 5-7, отражающей характеристики метода изготовления (шаг скручивания, вид разделительного материала, диаметр жилы).

CAT5 содержит 4 пары; пропускающие характеристики при активизации 2 пар достигают 100 Мбит/сек; полоса проводимости достигает 100 МГц. Продукция пятой категории предназначена для подсоединения компьютерных линий.

CAT5e — объединяет 4 пары. Подключение 2 пар позволяет достичь 100 Мбит/с; при использовании 4 пар скорость увеличивается до 1000 Мбит/с. По техническим параметрам изделия превышают характеристики кабеля CAT5. Прокладывать сети можно для передачи данных на больших расстояниях.

В проводах категории CAT6 содержится 4 пары жил, при подключении которых скорость перевода сведений составляет 10 Гбит/с на территорию, ограниченную 50 м. Пропускная полоса — 250 МГц. Типы изделий оптимальны для проведения сложных сетевых компьютерных соединений.

В категории кабеля CAT6a содержатся 4 пары. Скоростные характеристики сетей составляют 10 Гбит/с, протяженность линий — 100 м, пропускающая полоса — 500 МГц. Усовершенствованная продукция снабжается общим экраном либо защитой для каждой витой пары. Изделия долговечны, предназначены для проведения сетевых соединений в жилых и общественных зданиях.

Продукция категории CAT7 имеет 4 пары проводов. Соединение скоростное, с высокоскоростным широкополосным интернетом (10 Гбит/с); пропускающая способность составляет 700 МГц. Кабель 7 категории снабжен внешним экраном и дополнительными защитными элементами.

Watch this video on YouTube

5) Хороший Ethernet кабель имеет огнестойкую оболочку

Как правило, оболочка Ethernet кабеля может состоять из двух видов материалов: негорючего и огнезащитного кожуха. Огнестойкие кабели предназначены для предотвращения распространения огня в новую область, в то время как невоспламеняющиеся кабели не могут. Поэтому из соображений безопасности лучше покупать кабели, которые не распространяют горение. Кроме того, огнестойкие типы и класс достойны внимания. Существует много типов огнезащитных кабелей, таких как CM, CMR, CMP, LSZH и т. д. Обычно кабели Ethernet с оболочкой из PVC CM и LSZH обычно используются в среде кабелей. Если вам необходимо использовать кабели в системе повышения давления обратного воздуха, вам следует использовать кабель CMP (Plenum Cable) в вентиляционных каналах или оборудовании для обработки воздуха. Для получения более подробной информации, вы можете проверить рейтинг обложки Ethernet кабеля..

Подробная инструкция по обжиму коннектора RJ-45.

Первым делом, нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 (для компьютерных сетей).

Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом.

Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.

Теперь нужно вставить в торец вилки кабель так, чтобы все жилы до упора сели в свои направляющие каналы. Сделать это нужно так, чтобы внешняя изоляция кабеля попала под планку зажима коннектора. После этого зажмите фиксирующую планку коннектора отверткой, при этом нужно следить, чтобы жилы не вышли из посадочных каналов. Для удобства можно зафиксировать кабель рукой в которой держите отвертку.

На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже

Обратите внимание, что контакты еще не утоплены в жилы кабеля

Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил.

Когда будете утапливать контакты коннектора в жилы кабеля, следите за тем, чтоб они садились на одно и тоже место в одну линию. По окончанию опрессовки, желательно убедится в качестве выполненной работы и проверить связь с помощью обычного тестера. Для этого на тестере нужно выставить переключатель в режим измерения сопротивления или в положение звукового сигнала и протестировать все рабочие жилы обжатого Вами сетевого LAN кабеля.

При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.

Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту.

На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.

P.S

Важно помнить, что от качества опрессовки сетевого кабеля зависит качество связи Вашей сети. Плохо обжатый или закрепленный коннектор может работать с перебоями, что в дальнейшем приведет к полному выходу его из строя. Если вы в домашней сети обнаружите обрыв кабеля LAN, то о способах его соединения читайте здесь. Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, как прокладывают сетевой кабель под водой между континентами

Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, как прокладывают сетевой кабель под водой между континентами.

Виды кабелей для интернета

В перечне основных видов сетевых кабелей:

  • коаксиальный;
  • оптоволоконный;
  • витая пара.

Конструкция провода коаксиального включает проводник с плотным изоляционным покрытием, оплетку из меди либо алюминия, внешний изолирующий слой. Помимо подключения к сети, интернет-продукция применяется для перевода сигналов от антенн и телевизионных спутников для построения скоростных цифровых сетей (кабельное ТВ).

Отличается конфигурация разъёмов провода:

  • BNC-коннектор закрепляется на концах кабеля, обеспечивает подсоединение к Т-коннектору и баррел-коннектору.
  • BNC баррел-коннектор предназначен для соединения поврежденных элементов либо удлинения провода для расширения радиуса действия сети, подсоединения дополнительной электротехники.
  • BNC T-коннектор является тройником, применяемым для подсоединения компьютерной техники к главной сетевой линии. В проводе 3 разъема (1 предназначен для вывода к централизованной сети, 2 разъёма необходимы для объединения локальной системы).
  • BNC-терминатор сконструирован для выполнения роли заземляющей заглушки, предотвращающей распространение сигнала вне локальной линии. Разъём обязателен для стабильной работы сетевых соединений, занимающих большую площадь.

Для создания локальных линий используется сетевой кабель витая пара. Продукция включает попарно перекрученные медные проводники с изолирующим слоем. Стандартный провод состоит из 4 (8 проводников) либо из 2 пар (4 жилы). Между приборами, объединенными с помощью кабеля, должно быть по нормативам не более 100 м. Провод выпускается стандартный либо с защитой. Для работы с кабелем используется разъем типа 8P8C.

До того как выбрать кабель для интернета витая пара, необходимо определить подвид по характеристикам внешнего слоя (толщина, наличие армирования, состав). Провод UTP с пластиковым внешним слоем не защищен, выпускается без заземления. Изделия F/UTP, STP, S/FTP производятся с экранированием.

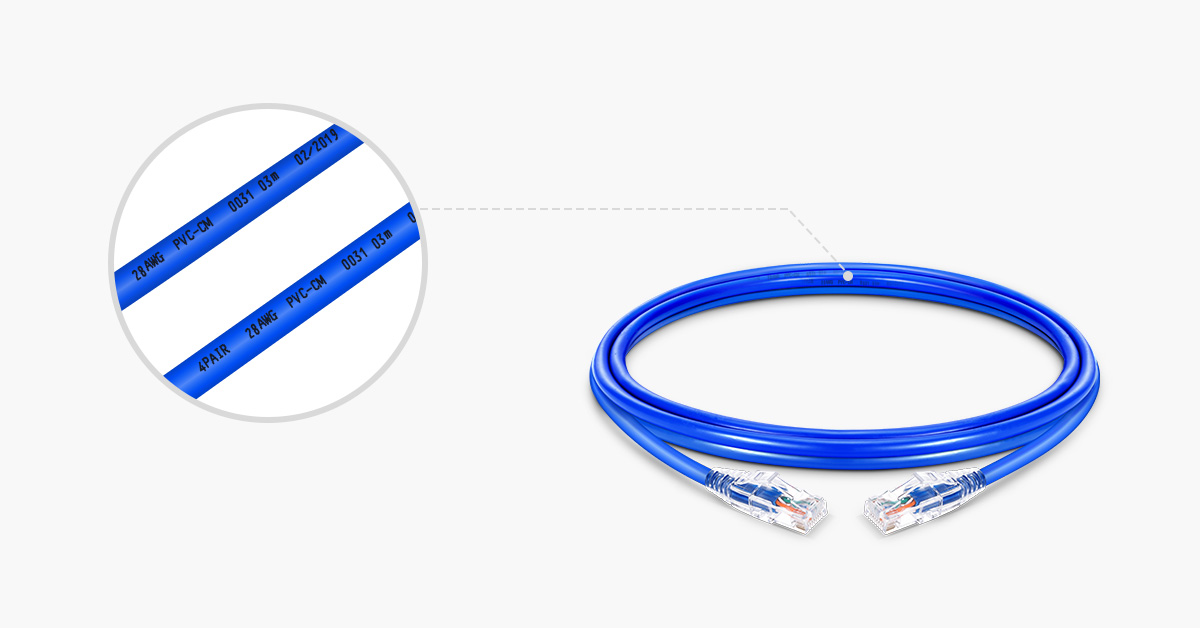

Маркировка кабеля витая пара отражает категории по цвету изолирующего слоя:

  • серый (применяется во внутренних пространствах зданий);
  • черный (используется для обозначения продукции с покрытием для защиты от атмосферных осадков и электромагнитных излучений, применяется для уличных конструкций);
  • оранжевый оттенок используется для обозначения негорючих полимерных соединений.

Кабель оптоволоконный является усовершенствованным проводом для построения сетевых линий. Изделие состоит из пластичных стеклопластиковых световодов с защитой из пластика. Кабельная продукция отличается высокой скоростью перевода информации, устойчива к помехам на линии. Провод может соединять системы на больших расстояниях. Изделия подразделяются на одно- и многомодовые.

В оптоволокне используются разные виды разъемов (FJ, ST, MU, SC). Провода бюджетны, выглядят эстетично, однако требуют приобретения дополнительного оборудования и сложны в установке. Продукция используется для формирования масштабных сетевых систем, создания доступа к интернету на большой скорости.

Медные проводники в Ethernet-кабеле выпускаются:

  • цельными;
  • скрученными.

Цельные проводники прочные, надежные, долговечные, однако менее пластичные. Продукция предназначена для стационарных систем в помещениях либо укладки небольшой протяженности на внешних конструкциях.

Изделия скрученные состоят из тонких медных проволок, свитых вместе. Кабели прочные, пластичные, предназначены для размещения в рабочих пространствах, в местах с необходимостью перемещения объектов.

Кабель для интернета витая пара какой лучше использовать

Кабель витая пара, исходя из предлагаемой стоимости и своего качества, можно разделить на три основные категории: элитная, средняя и бюджетная.

Витая пара элитного класса

Результаты FLUKE тестов наглядно показали, что витые пары из элитной категории обладают высочайшим качеством, но и достаточно дорогостоящие.

Среди производителей витой пары данного класса можно отметить такой известный мировой бренд как Hyperline, торговые марки NIKOLAN, SkyNet.

В зависимости от производителя цена за 1 метр будет варьироваться в пределах от 15 – 25 рублей.

Такая витая пара обычными потребителями для квартиры приобретается достаточно редко. Их используют в том случае, когда к кабелю предъявляются повышенные требования. Часто самый лучший кабель для интернета востребован также в финансовых компаниях, органах высшей власти и т.п.

Витая пара среднего уровня

Витая пара среднего класса предлагается хорошо успевшими себя зарекомендовать компаниями- производителями.

Из нашего списка в этой категории есть возможность отметить, такой бренд, как NETLAN.

Обычно производитель на свою продукцию подобного уровня предлагает более низкие цены по сравнению с элитными кабелями, примерно 15 рублей за метр. Но тут, конечно, все зависит еще и от категории и типа кабеля.

Можно с уверенностью сказать, что витые пары среднего уровня  в настоящее время наиболее востребованы на рынке  России. Этот кабель используют для прокладки интернета как предприятия, так и физические лица для дома.

Витая пара бюджетного уровня

Витая пара эконом класса, представлена у нас торговыми марками Ripo, CabLAN, китайского производства.

Китайские производители –  одни из немногих,  которые сейчас могут по – прежнему предложить потребителю проводники омедненного типа. Цены на них начинаются всего от 5 рублей за метр.

Все зависит от технических характеристик, назначения и конструкционных особенностей омедненного кабеля. Данный кабель используется для прокладки в небольших и малобюджетных сетях.

Ищущие какую витую пару выбрать для дома или проложить лучший кабель для интернета в квартире, как правило, останавливаются на данном варианте.

В целом, витая пара бюджетного уровня очень востребована для прокладки в жилых домах и квартирах, применяют ее и в организациях.

Категории кабеля витая пара (скорость передачи данных).

В основу определения категории витой пары положен максимально пропускаемый частотный диапазон. Это обусловлено количеством витков на одну единицу длины кабеля. То бишь, чем выше категория, тем больше пропускаемый частотный диапазон в следствии увеличения витков каждой витой пары. Категории витой пары описывается в международных и отечественных стандартах.

Категории (сокращенно CAT) витой пары определяют расчетную скорость передачи данных. Кроме этого кабель LAN еще разделяют на классы и при построении структурированной кабельной системы их тоже учитывают. Следует помнить, что витая пара более высокого класса поддерживает технические возможности низшего класса. А вот витая пара по классу ниже не поддерживает технические приложения высшего класса. Чем выше класс тем лучше передаточные характеристики и выше предельная частота работы кабельной линии.

  • CAT1 (частотная полоса — 0,1 МГц). Имеет одну пару и используется для передачи голоса и цифровых данных при участии модема. Это стандартный телефонный кабель, который в свое время использовался в «скрученном» виде в США, а в России применяется и сейчас без скруток. Не подходит для современных систем и имеет большое влияние помех.
  • CAT2 (частотная полоса — 1 МГц). Имеет две пары проводников и уже изжил себя. Иногда применяется при построении телефонных сетей. Ранее встречался в сетях Arcnet и Token Ring. Обладает скоростью передачи данных до 4 Мбит/с. Не годится для построения современных сетей.
  • CAT3 (частотная полоса — 16 МГц. Класс «С»). Встречается 2-х парный и 4-х парный тип витой пары. Применяется не только для создания телефонных, но и локальных сетей на базе 10BASE-T. Поддерживает скорость передачи данных от 10 до 100 Мбит/с по технологии 100BASE-T4 протяженностью не более 100 метров. В отличии от CAT1 и CAT2 поддерживает стандарт IEEE 802.3.
  • CAT4 (частотная полоса — 20 МГц). В свое время этот 4-х парный кабель использовался в технологии 10BASE-T и 100BASE-T4. Возможна скорость передачи данных до 16 Мбит/с. В наши дни не используется.
  • CAT5 (частотная полоса — 100 МГц. Класс «D»). Кабель применялся для создания телефонных линий и построения локальных сетей 100BASE-TX, а также в Ethernet (LAN). Поддерживает скорость передачи данных до 100 Мбит/с.
  • CAT5e (частотная полоса 125 МГц). Это усовершенствованная витая пара пятой категории. При использовании 2-х пар поддерживает скорость передачи данных до 100 Мбит/с и до 1000 Мбит/с в 4-х парном кабеле. Как правило, используется 4-х парный кабель для построения локальной компьютерной сети. Это самый распространенный тип витой пары.
  • CAT6 (частотная полоса 250 МГц. Класс «E»). Это распространенный тип кабеля, который применяется в сетях Fast Ethernet и Gigabit Ethernet. В структуре кабеля четыре пары проводников. Поддерживает высокую скорость передачи данных до 10 Гбит/с протяженностью не более 55 метров.
  • CAT6a (частотная полоса 500 МГц. Класс «EA»). Структура кабеля состоит из четырех пар проводников. Он используется в сетях Gigabit Ethernet и поддерживает скорость до 10 Гбит/с на расстоянии до 100 метров.
  • CAT7 (частотная полоса 600 — 700 МГц. Класс «F»). Поддерживает скорость передачи данных до 10 Гбит/с. Структура кабеля имеет общий внешний экран и фольгированную защиту каждой пары. По типу относиться к S/FTP (ScreenedFullyShieldedTwistedPair).
  • CAT7a (частотная полоса 1000 -1200 МГц. Класс «FA»). Скорость витой пары доходит до 40 Гбит/с на расстоянии до 50 метров и до 100 Гбит/с протяженностью до 15 метров.

На просторах интернет мне попалось хорошее видео по теме, предлагаю вам его посмотреть.

Для того чтобы сетевой кабель служил долго следует соблюдать правила монтажа. Например, при прокладке нужно следить за целостностью кабеля по всей его длине и не допускать растяжений и изгибов потому, что это может нарушить структуру экрана, что приведет к низкой устойчивости кабеля к электромагнитным помехам. Дренажный провод кабеля должен быть соединен с экраном разъема.

Кроме этого при монтаже нельзя допускать изгибов более восьми внешних диаметров кабеля. Слишком сильный изгиб может повредить фольгированный экран, что заметно ухудшит свойства кабеля и снизит скорость связи внутри сети. Пока!

Особенности производства витой пары

Витая пара была создана Александром Беллом в 1881 году, а уже в 1900 году повсеместно использовалась в телефонных линиях на территории США. Как можно догадаться по названию, в этом типе кабелей используется несколько витых пар — двух изолированных проводников, скрученных с определенным шагом. Такое конструктивное решение было принято, чтобы уменьшить электромагнитные помехи от внешних источников. В витой паре также могут использоваться и дополнительные слои для защиты от внешних наводок.

Создание витой пары начинается с огромных бобин медной проволоки, которая служит проводником электрического сигнала. Каждая медная нить диаметром в 7,8 мм наматывается на систему из нескольких роликов и вытягивается до 0,4-0,6 мм. Процесс вытягивания позволяет получить из 160 метров медного стержня более 1,5 км провода.

На следующем этапе медь покрывают пластиковым изолятором разных цветов. Его делают из негорючего полипропиленового состава, который поставляется на производства в виде гранул. Затем каждый кабель по цвету наматывают на отдельные катушки. Далее с помощью специального станка из двух проводников создается одна витая пара, а после — четыре или больше витых пары соединяются в один кабель с последующим экранированием.

В конце производства готовые кабели сворачивают в катушки и упаковывают для транспортировки. Согласно исследованию DISCOVERY Research Group на 2019 год объем рынка LAN-кабелей России составлял 570 330 километров. Этого хватит, чтобы 14 раз охватить всю Землю по экватору.

Как проверить работоспособность кабеля после обжимки

  1. Есть соответствующий прибор, который называется кабельным тестером. Он совместим с большим количеством типов коннекторов. Оба конца кабеля вставляются в соответствующие разъемы, и индикатор показывает, есть ли соединение между частями прибора. Мы думаем, каждый сам сможет разобраться, как пользоваться таким устройством.
  2. Мультиметр может пригодиться вам даже здесь. Сложно в таком процессе проверке тоже ничего нет. Прикладываем концы прибора к каждому цвету с обоих концов кабеля и смотрим на показания.
  3. Самый простой способ — выполнить прямое подключение с помощью компьютера. Если на значке сетевых подключений отсутствует красный крестик, то ваш ПК соединен с всемирной паутиной. Значит процесс обжимки прошел успешно.

Теперь самое время провести полевые испытания. Основные моменты:

  • Дергаем понемногу провод с каждой стороны коннектора – ничего не отваливается? Нет движений? Если есть – дожать.
  • Если нет тестера – сразу проверяем в бою. Сеть работает? Скорость подключения показывает верную? Если что-то вдруг не так, лучший способ доделать – просто засунуть все еще раз в клещи и прожать как следует. В 90% всех случаев повторный дожим помогает, все ножи встают на свои места. Видимо в первый раз мы просто жалеем коннектор.
  • Если есть LAN-тестер – он покажет все ли работает нормально, или на какой-то линии есть перебой. Как решение перебоя – тоже дожать. В противном случае придется повторять все заново( Альтернатива тестеру – обычный мультиметр, тоже можно прозвонить каждую линию для упрощения поиска.

Что делать, если сетевой кабель не работает?

Может быть и такое. Но я бы не спешил сразу сваливать все на кабель. Вполне возможно, что проблема в маршрутизаторе, компьютере, или другом устройстве которое вы подключаете. Нужно проверить.

  • Подключите с помощью изготовленного кабеля другое устройство. Если есть возможность, проверьте устройства подключив их другим кабелем. Чтобы убедится, что дело именно в сетевом кабеле, который мы только что обжали.
  • Обязательно внимательно проверьте последовательность проводов в коннекторе в соответствии со схемой.
  • Если вы перепутали последовательность проводов, то откусите коннектор и переделайте.
  • Если все по схеме, то возьмите отвертку, и дожмите контакты на коннекторе. Вполне возможно, что нет контакта.

Так что же лучше – оптика или медная витая пара

Нынче любой крупный и даже средний интернет-провайдер использует в ряде сегментов своих сетей оптоволокно. И наоборот: как бы провайдер не заманивал подключением к «самой быстрой системе нового поколения», отдельные участки его сетей – традиционный медный кабель. Просто правила им диктуют условия среды (где-то они больше подходят для меди, а где-то – для оптики) и экономическая целесообразность, а маркетинг – есть маркетинг.

К какому виду магистрали подключили ваш дом провайдеры «Медный всадник» и «Оптическая иллюзия», точно не скажет никто, поэтому будем считать, что их предложения различаются только способом подключения абонентов внутри квартир.

В таблице ниже сопоставлены свойства волоконной оптики и витой пары:

Оптоволокно Медная витая пара
Теоретически достижимая скорость связи OS1 – 40 Гбит/с

OS2– 100 Гбит/с

OM3 и ОМ4 – 100 Гбит/с

До 10 Гбит/с для кабелей категории 6 и 7.
Максимальная длина неразрывной линии OS1 – 100 км

OS2 – 40 км

ОМ3 – 300 м

ОМ4 – 125 м.

100 м
Физические свойства кабеля Тонкий, хрупкий Толстый, гибкий
Подверженность внешним воздействиям Чрезмерные изгибы, давление, некоторые виды излучений Электромагнитные помехи, атмосферное электричество, агрессивные химические среды, огонь, несанкционированное подключение для считывания данных
Совместимость с клиентским оборудованием Требует покупки специальных адаптеров Совместима с любыми устройствами, оснащенными гнездами RJ-45
Обслуживание Требует спецоборудования и профессиональной подготовки Требует минимальных навыков и знаний
Стоимость Высокая Низкая

Подведем итоги:

  • Оптоволоконная линия до 10-и раз быстрее и гораздо «дальнобойнее», чем витая пара, она не подвержена влиянию наводок электрического оборудования и силовых линий, долговечна и прочна, не горит, не теряет свойств от влаги, кислот и щелочей. Не допускает шпионских врезок и прослушивания путем индукционного подключения.
  • Волоконно-оптическую сеть легче замаскировать в интерьере, для нее не нужно монтировать широкие неэстетичные кабель-каналы.
  • Волоконная оптика – это хоть и гибкое, но стекло, а любое стекло может трескаться и крошиться. Поэтому монтаж и модернизация такой сети требует большой аккуратности. Если поврежденную витую пару можно разрезать и соединить простой скруткой, то для восстановления разорванной оптики нужен специальный сварочный аппарат и умение с ним обращаться. А иногда даже небольшое повреждение волоконно-оптической линии требует полной ее замены.
  • Главное преимущество витой пары – дешевизна и простота в обиходе. За подключение к Интернету посредством медного кабеля с вас, скорее всего, не возьмут никаких дополнительных денег, а за оптику придется заплатить, ведь она дорогая. Витую пару с универсальным коннектором можно сразу воткнуть в компьютер – и на нем появится Интернет. Для оптики снова придется раскошелиться на специальную розетку, модем (ONT-терминал или роутер), сетевые адаптеры. А это тоже недешево.

Чисто оптоволоконные сети внутри домов и квартир пока большая редкость, чаще всего их делают гибридными – частично оптическими, частично меднопроводными, частично беспроводными. Оптику обычно подводят только к модему, а конечные устройства – компьютеры, смартфоны, смарт ТВ и т. д. получают Интернет всё по той же витой паре или Wi-Fi, ведь они не оборудованием модулями декодирования светового сигнала. Значит, какие бы сверхскорости ни обещал вам провайдер, медленные сегменты сети сведут ее на нет.

Итак, ваш выбор «Медный всадник», если:

  • Вы не хотите переплачивать за то, чего, скорее всего, не получите. Если ваши устройства – потребители Интернет-трафика работают на устаревших протоколах Ethernet или Wi-Fi, то оптика не сделает их быстрее.
  • Вы часто переносите компьютер с места на место, у вас есть собака, которая любит жевать провода или маленькие дети, хватающие всё подряд. И в случае повреждения кабеля вам проще починить его своими руками, чем платить мастеру.

Вам лучше стать клиентом «Оптической иллюзии», если:

  • Вы за всё новое против всего старого. Волоконная оптика – это технология будущего, а значит, достойна инвестиций. И пусть она дружит не с каждым девайсом – скоро, надо ожидать, производители последних возьмутся за ум и оборудуют свои продукты поддержкой оптоволокна. Ведь потребители этого хотят и готовы вкладываться.
  • Финансы для вас – не проблема. У вас современная техника, которая поддерживает последние протоколы проводной и беспроводной связи, и вы готовы заставить ее «взять максимальную высоту».
  • Вам нужна скорость, и этим все сказано.
  • Безопасность сети в плане возможной утечки данных – ваше всё.

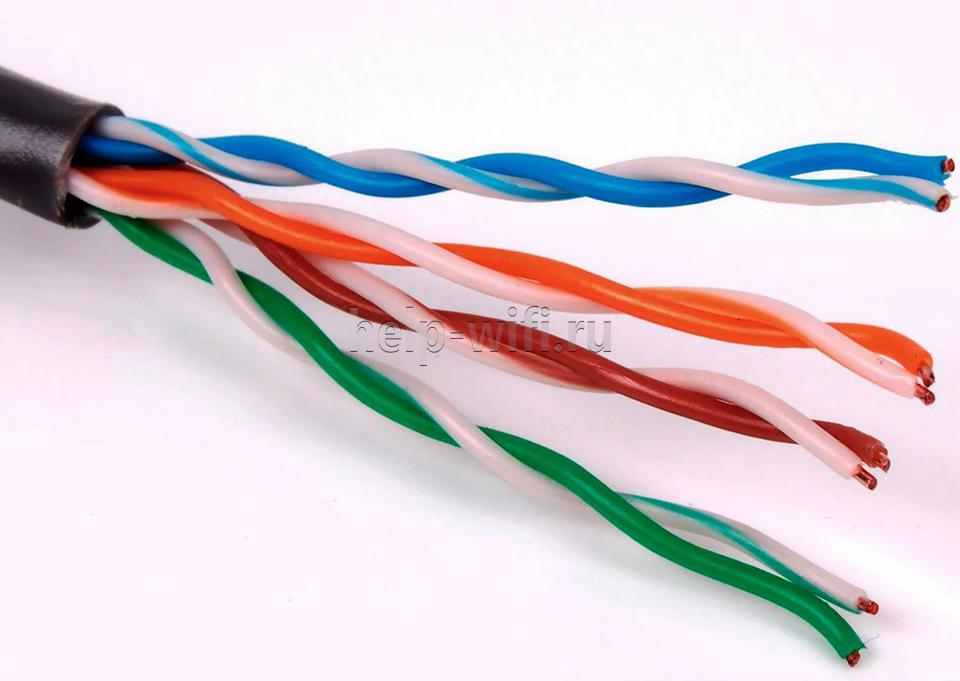

Что собой представляет кабель «витая пара»

Переплетение проводов попарно – изобретение, которому более 150 лет. Первоначально такой способ организации связи использовали для телеграфной связи, затем на длительное время витая пара стала стандартом для аналоговой телефонии. Скручивание жил оказалось эффективной мерой противодействия внешним электромагнитным помехам, одновременно защищая от внутренних наводок. В настоящее время термин «витая пара» применяется преимущественно в отношении компьютерных сетей, трансформировавшись из двухпарного в четырёхпарный.

Каждая пара предназначена для передачи одного сигнала: либо передаваемых данных, либо принимаемых. При этом по одному из проводников пары сигнал передается в противофазе к другому – это позволяет избавиться от большинства электромагнитных помех: приемник, получив два сигнала по паре проводов, вычитает один сигнал из другого. При этом полезный сигнал (т.к. он идет в противофазе) усиливается, а помеха (идущая по обеим проводам в одной фазе) устраняется. Каждая пара проводов маркирована одним цветом, при этом один из проводов пары маркируется сплошным цветом, а второй – тем же цветом, но прерывисто или полосой.

С той же целью (защиты от помех) производится и скручивание пар – это обеспечивает одинаковое воздействие помехи на оба провода независимо от направления на её источник.

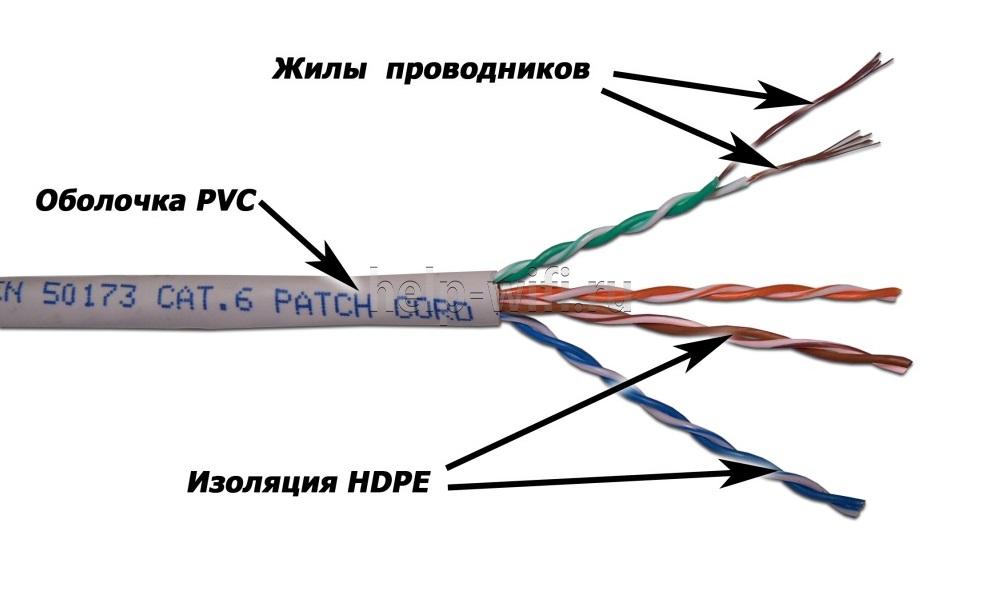

Определение и устройство

Так что такое витая пара и почему она собственно витая? Дело в том, что этот кабель состоит из скрученных между собой пар проводников. От выбора материала проводника, количества витков, изоляции и наличия экрана зависит пропускная способность, дальность действия и условия эксплуатации шнура. Интернет кабель применяется для соединения устройств и передачи информации по технологии Ethernet.

Основное отличие  от остальных кабелей – это то, что один проводник обвивает другой, поэтому кабель и носит такое название. Сигнал подаётся сразу на оба проводника пары, но по одному из них он идёт в противофазе. Получая сигнал по паре проводов, полезный сигнал суммируется (потому что он идёт в противофазе), а помехи вычитаются (они идут в одной фазе). Тем самым можно избавиться от большого количества помех для сигнала. Дополнительно жилы скручивают друг с другом для уменьшения наводок.

Цветовая схема обжима RJ-45 по стандарту PoE IEEE 802.3af и IEEE 802.3at

Стандарт PoE IEEE 802.3af предусматривает возможность передачи информационного сигнала и подачу питающего напряжения на устройство по одному кабелю витых пар, обжатым коннектором RJ-45. Это позволяет обойтись без дополнительного провода для подачи питающего напряжения.

Вне зависимости от вариантов обжатия RJ-45, с положительного вывода источника питания напряжение подается одновременно на контакты 4 и 5 (синяя пара), а отрицательного – на 7 и 8 (коричневая пара).

Как правило распиновка кабеля витых пар по стандарту PoE IEEE 802.3af применяется при создании систем видеонаблюдения, в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801, в котором для каждого из портов предусмотрена возможность подачи через RJ-45 постоянного напряжения 12 В мощностью до 30 Вт.
