Содержание

Расширенное меню поиска компонентов


Рис. 8.	Окно выбора компонентов.

При подборе компонентов для создания схемы расширены возможности поиска по названию производителя. После открытия окна выбора компонентов (рис. 8) и нажатия кнопки Search открывается окно поиска компонентов (Component Search), показанное на рис. 9.


Рис. 9.	Окно поиска компонентов Multisim 14.

В этом окне добавлена строка поиска по производителю компонентов (Model manufacturer).Если ввести в эту строку International Rectifier, то в результате поиска будут выведены компоненты, выпускаемые этой компанией. Кроме списка компонентов в окне результатов поиска отображаются обозначение элемента на принципиальной схеме и посадочное место для печатной платы (рис. 10).


Рис. 10.	Окно результатов поиска.

Обзор программного обеспечения

Основные функции

Создание современных схем питания
Доступ к базе данных тысяч компонентов, проверенных ведущими производителями полупроводников.
Быстрый доступ к результатам моделирования и анализу результатов.
Визуализировать результаты моделирования с помощью источников питания, тока, напряжения и цифровых датчиков.

National Instruments (NI) Multisim — это схема электронного графического захвата и SPICE-моделирования. Программное обеспечение доступно в двух редакциях: одном для преподавателей и студентов, а другое для исследователей и специалистов.

Учебное издание позволяет вам преподавать концепции аналоговых, цифровых и силовых цепей. Он предоставляет интерактивные компоненты и инструменты, основанные на симуляции, такие как инструменты Multisim, специализированные VI LabVIEW и инструменты NI-ELVISmx. Эти инструменты позволяют измерять поведение схем и анализировать результаты моделирования.

Профессиональная версия предоставляет широкий спектр инструментов моделирования и анализа, которые помогут вам сэкономить на расходах на разработку, оптимизировать производительность схемы и уменьшить печатные Итерации прототипа печатной платы (PCB). Программное обеспечение содержит базу данных с тысячами моделей SPICE и следов печатных плат, которые были проверены и протестированы ведущими производителями полупроводников, такими как Infineon, NXP, Texas Instruments и Analog Devices. Кроме того, программное обеспечение предоставляет библиотеку расширенных компонентов питания, таких как силовые IGBT и MOSFET, которые позволяют точно оценивать энергосистемы.

Multisim используется преподавателями, исследователями и инженерами по всему миру. Программное обеспечение предоставляет множество функций, которые делают его мощным электронным графическим захватом и средой SPICE. Кроме того, приложение поставляется с ежегодным членством в Стандартной сервисной программе (SSP) NI, которая дает вам регулярные обновления программного обеспечения, поддержку инженеров приложений NI и выпуски планового технического обслуживания. Независимо от того, используете ли вы программное обеспечение в образовательной или профессиональной среде, National Instruments Multisim — это высококачественный инструмент.

Обновлено: 26 мая 2017 г.

Другие расширения файлов, используемые National Instruments Multisim 14

Поддерживаемые типы файлов
.MS13	Multisim 13 Circuit Design File
.MP12	Multisim 12 Project
.MP9	Multisim 9 Project File
.MSM	Multisim Circuit Design File
.MP13	Multisim 13 Project
.MS7	Multisim 7 Circuit Design File
.MP7	Multisim 7 Project File
.MS8	Multisim 8 Circuit Design File
.MS9	Multisim 9 Circuit Design File
.MP11	Multisim 11 Project File
.MS10	Multisim 10 Circuit Design File
.MP10	Multisim 10 Project File
.MPZIP	Multisim Pack File
.MS11	Multisim 11 Circuit Design File
.MP14	Multisim 14 Project
.MS12	Multisim 12 Circuit Design File

Дополнительные связанные форматы файлов
.EWB	Electronics Workbench Circuit Design File

Графика ⇒ NI Circuit Design Suite 14.2.0 Multisim & Ultiboard + Rus

Circuit Design Suite — популярный программный пакет, позволяющий моделировать электронные схемы и разводить печатные платы. Главная особенность – это простой наглядный интерфейс, мощные средства графического анализа результатов моделирования, наличие виртуальных измерительных приборов, копирующих реальные аналоги.

Multisim интегрирует стандартную симуляцию на основе SPICE с интерактивной схемотехнической средой для мгновенной визуализации и анализа поведения электронных схем. Интуитивно понятный интерфейс Multisim помогает преподавателям подкреплять теорию схем и улучшать усвоение теории по всей учебной программе. Добавляя в рабочий процесс проектирования мощное средство симуляции схем и методы анализа, Multisim помогает исследователям и разработчикам сократить количество циклов прототипирования печатной платы (PCB) и снизить затраты на разработку.

Основные преимущества:• Моделирование на уровне системы аналоговых и цифровых схем позволяет сэкономить время.• Обновленная база моделей (электромеханические модели, преобразователи мощности, импульсные источники питания для силовых схем).• Более 2000 компонентов мировых производителей Analog Devices, National Semiconductor, NXP и Phillips.• Более 90 соединителей для облегчения разработки собственных аппаратных решений.• Широкое использование этой программы как для учебных целей так и для промышленного производства сложных электронных устройств.• Используя возможности NI Circuit Design Community вы можете получить доступ к ресурсам, которые позволят значительным образом упростить процесс создания и реализации ваших проектов.

Для облегчения процесса разработки, компания National Instruments дает возможность всем разработчикам электрических схем и печатных плат, профессорам и студентам объединиться в онлайн-сообщество NI Circuit Design Community. На этом ресурсе вы можете обмениваться своими эскизами, прототипами, шаблонами и обсуждать всевозможные нюансы разработки с коллегами по всему миру.Новые версии программных пакетов Multisim и Ultiboard обладают повышенной функциональностью, новыми возможностями пользовательского интерфейса и поддерживают более 300 новых компонентов от лидирующих мировых производителей. Благодаря новым возможностям разработка и создание прототипов электрических схем может проводиться гораздо быстрее и с большей точностью.

ОС: Windows 10, Windows 8/ 8.1, Windows 7

Скачать программу NI Circuit Design Suite 14.2.0 Multisim & Ultiboard + русификатор (865,9 МБ):

Русский язык для multisim 12

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc

BERKY

Встал на лапы

Зарегистрирован: Чт фев 14, 2013 16:11:01Сообщений: 114 Рейтинг сообщения: 0

цитрамон

Открыл глаза

Зарегистрирован: Вс май 18, 2014 00:00:41Сообщений: 42Откуда: Днепропетровск Рейтинг сообщения: 0

Современные автомобили, использующие полуавтоматизированные и автоматизированные системы вождения, отказываются от централизованных систем распределения питания в пользу децентрализованных. При этом современные системы контроля электропитания и обеспечения его безопасности требуют замены электромеханических коммутаторов и предохранителей на быстродействующие ключи на базе MOSFET со встроенными микроконтроллерами и возможностями диагностики – такие как предлагаемые компанией Infineon интеллектуальные силовые ключи PROFET.

Преимущества

Профессионалы активно используют Multisim в своих целях. Однако и обычные юзеры часто устанавливают себе эту программу. Даже несмотря на платную лицензию. Все дело в ее преимуществах перед аналогичными продуктами.

процесс установки прост и понятен;
интуитивно понятный интерфейс;
официальной поддержки русского языка нет, но имеются русификаторы от сторонних разработчиков (хоть и довольно кривые);
грамотное расположение управляющих элементов;
нормальная работа с Windows 10;
нет рекламного контента;
интеграция с другими продуктами;
простой процесс деинсталляции.

Multisim определенно должна быть установлена на компьютере любого радиолюбителя или разработчика. На данный момент — это наиболее продвинутая программа для моделирования печатных плат.

Расширенные возможности пробников

Вторым новшеством панели управления является панель пробников. Параметры пробников можно изменить после нажатия кнопки Probe Settings (значок шестеренки). В результате нажатия открывается окно с тремя вкладками (рис. 3).

а)
б)
в)

Рис. 3.

Вкладка “Parameters” настройки параметров пробников (а), “Appearance” (б) и “Grapher” (в).

На вкладке “Parameters” можно выбрать режим работы пробников:

Различие в работе инструментов в этих режимах иллюстрирует рис. 4. На рис. 4,а приведен результат измерения напряжения на выходе генератора треугольных импульсов в режиме “Instantaneous”, а на рис. 4,б – в режиме “Instantaneous and periodic”.

а)

б)

Рис. 4.

Результаты измерения напряжения на выходе генератора треугольных импульсов пробником напряжения в режиме “Instantaneous” (а) и в режиме “Instantaneous and periodic” (б).

На вкладке “Parameters” задается размер окна, шрифт, цвет фона и шрифта пробников, а на вкладке “Grapher” – способ отображения имени пробника в окне Grapher при проведении анализа. Можно выбрать отображение только значения параметра (напряжение, ток или мощность в легенде), либо в легенде добавляется и имя пробника (PR1, PR2 и т.д). Число пробников увеличено. Хотя с помощью пробника для измерения напряжения можно измерять ток и частоту, для удобства использования созданы пиктограммы пробников, предназначенных для измерения напряжения, тока и измерения обоих этих величин. Новыми являются пробники для измерения мощности (со значком W внутри) и цифровой пробник (со значком прямоугольного импульса внутри). На рис. 5 приведен пример использования этих пробников.


Рис. 5.	Результаты измерения частоты сигнала и мощности, выделяемой на резисторе, с помощью цифрового пробника и пробника для измерения мощности.

Пробник для измерения мощности устанавливается на изображение того элемента, мощность рассеивания которого необходимо измерить. Цифровой пробник отображает частоту исследуемого сигнала и его логический уровень (внутри пробника изменяется значение 0 или 1).

Расширенные возможности обучения элементам цифровой

Программа Multisim многими ведущими университетами мира признана одной из наиболее удобных для обучения элементам цифровой техники и моделирования цифровых устройств. В новой версии программы предусмотрена интеграция Multisim с платой Adept Suite от Digilent, предназначенной для обучения цифровой схемотехнике (рис. 13). Установленная на плате FPGA Spartan-3E позволяет эмулировать простые логические схемы, проводить оптимизацию логических схем, сравнивать коды, исследовать работу схем управления семисегментыми индикаторами, счетчиков и других устройств. Возможна интеграция и с другими платами компании Digilent.


Рис. 13.	Плата Adept Suite компании Digilent для обучения цифровой схемотехнике.

Кроме новых компонентов ведущих производителей в программе были добавлены компоненты в базу источников – пять источников опорного напряжения и пять различных значков общего провода для каждого из них.

Краткий анализ новых возможностей позволяет сделать вывод о том, что программа Multisim 14 стала еще более удобной в использовании.

Installing your Multisim Software

A window will come up asking you to extract files, click “OK” on this window:

On the next window that opens, leave everything default and click “Unzip”:

Let the files process. This could take a few minutes.
When the files are done processing, a window will say “560 files unzipped successfully”. Click OK on this window:

Now, the installer will automatically open.
On the installer window, click “Next”:

On the next window, fill out your name and organization. Choose the option for “Install the product using the following serial Number” and put in your serial #. If you do not have your serial #, you can choose the “Install this product for evaluation” option and put in the serial # later, during the activation process.

On the next window, leave everything default and click “Next”

On the Feature’s section, left click the dropdown next to NI ELVISmx, and choose “Do not install NI ELVISmx”, then click “Next”, as seen here:

On the proceeding window, leave the check box checked and click next:

The installer will search for updates. As of this writing (9/11/2017), there are no updates listed. The next window will tell you no updates have been found. Click “Next”.
On the license agreement window, accept the above 2 agreements and click “Next”:

Then you will be asked if you want to disable Windows fast startup. Uncheck this option and choose “Next”:

Now, your installation will begin. This process could take several minutes to several hours depending on your computer.
Once the installation is complete, you need to activate the product.

Activating Multisim

To activate your Multisim product, follow these instructions (NOTE: you must be connected to the internet to activate):

Go to your start menu and type “NI License Manager”. Open the app called NI License Manager.

Once the license manager is open, click the “Local Licenses” option.

Go to the Multisim 14.1 hierarchy and right-click the “Student Edition” node and choose “Activate”:

You can do the same thing for Ultiboard 14.1, which is listed just below Multisim 14.1 in the license manager.
You will be asked for your serial #.

If you have a physical copy of the software, you will find your serial # on the sticker that is stuck to the DVD sleeve.
If you purchased a download from Studica, you can find your serial # at https://www.studica.com/customer/account. You will be asked to log in to your Studica account. Go ahead and do so.
Once you’re logged in, click the “My Downloads” option at the top of the page:

On the My Downloads site, you will see your product listed along with a serial #. Copy that serial #.
Once the serial # is put into the Serial # box in the license manager, click the “Activate” button.
You will be asked to login to your NI account. Go ahead and login to your NI account. If you do not have an NI account, you can create one here.
Once you’re logged in, the activation process should proceed and complete successfully.

Opening Multisim & Creating Desktop Icon

On newer version of Windows, Multisim does not create a desktop icon. If you run into this issue, you can follow these instructions to pin Multisim to your taskbar and create a desktop shortcut:

Go to your start menu and type “Multisim”
Right-click the “Multisim 14.1” application and choose “Pin to Taskbar”.
Once this is done, you’ll see the Multisim icon on your taskbar across the bottom of your screen.

To create a desktop shortcut, follow these instructions:

Open windows explorer and navigate to C:\Program Files (x86)\National Instruments\Circuit Design Suite 14.1
Find the file called “multisim”
Right-click this file and choose Send To → Desktop

You should now have the Multisim icon on your desktop.

Conclusion

Explore National Instruments educational offerings for students & faculty. Browse NI Textbooks, miniSystems, and accessories. View NI for High School offerings. Studica offers a variety of software, robotics, electronics, and other technology products at academic discounts. Stay connected to Studica for special discounts, new releases, and more. Sign up for Studica’s newsletter. (Currently, available in the USA and Canada.)

Торренты

Этот раздел предназначен для закачки файлов через протокол BitTorrent

Для скачивания файла воспользуйтесь торрент клиентом uTorrent

В сети

Пользователей: 142Из них просматривают:Аналоги: 44. Даташиты: 59. Инструкции: 1. Новости: 10. Остальное: 6. Ошибки: 1. Программы: 2. Производители: 1. Торрент: 1. Форум: 17. Участников: 2 Гостей: 140

Новые объявления

Этот раздел предназначен для закачки файлов через протокол BitTorrent

Для скачивания файла воспользуйтесь торрент клиентом uTorrent

С инструкцией по добавлению торрентов можете ознакомиться здесь

Доп. информация: National Instruments выпустила новые версии программных пакетов NI Multisim и NI Ultiboard. Последние версии программ обладают повышеннойфункциональностью, новыми возможностями пользовательского интерфейса и поддерживают более 300 новых компонентов от лидирующих мировых производителей.Благодаря новым возможностям разработка и создание прототипов электрических схем может проводиться гораздо быстрее и с большей точностью.

Для облегчения процесса разработки, компания National Instruments дает возможность всем разработчикам электрических схем и печатных плат, профессорам и студентамобъединиться в онлайн-сообщество NI Circuit Design Community. На этом ресурсе вы можете обмениваться своими эскизами, прототипами, шаблонами и обсуждатьвсевозможные нюансы разработки с коллегами по всему миру. Используя возможности NI Circuit Design Community. вы можете получить доступ к ресурсам, которыепозволят значительным образом упростить процесс создания и реализации ваших проектов.

Отправитель: Inventor

Скачан: 63747

Хиты: 31764

Размер файла: 672.92 MB

Пиров: 280/4

Хеш: 6be84974693aea7c7d8c2db3d51e39cef4aeef58

Число файлов: 2

Скачать торрент:

Источник

Расширенное меню поиска компонентов


Рис. 8.	Окно выбора компонентов.


Рис. 9.	Окно поиска компонентов Multisim 14.


Рис. 10.	Окно результатов поиска.

NI Circuit Design Suite 14.2.0 Multisim & Ultiboard + Rus

Multisim интегрирует стандартную симуляцию на основе SPICE с интерактивной схемотехнической средой для мгновенной визуализации и анализа поведения электронных схем. Интуитивно понятный интерфейс Multisim помогает преподавателям подкреплять теорию схем и улучшать усвоение теории по всей учебной программе. Добавляя в рабочий процесс проектирования мощное средство симуляции схем и методы анализа, Multisim помогает исследователям и разработчикам сократить количество циклов прототипирования печатной платы (PCB) и снизить затраты на разработку.

Системные требования:• OS:Windows 10 / Windows 7 (SP1) (x86-x64) / Windows 8.1 (x86-x64)• Windows Embedded Standard 7 (SP1)• Windows Server 2008 R2 (SP1) 64-bit• Windows Server 2012 R2 64-bit• CPU:Pentium 4M (or equivalent) or later (32-bit) / Pentium 4 G1 (or equivalent) or later (64-bit)• Memory:1 GB of memory• Space:2 GB of free hard disk space• Display:1024 x 768 screen resolution• To develop custom LabVIEW-based instruments for use in Multisim, LabVIEW 2017, 2018, or 2019 Full or Professional Development System is required.

Источник

National Instruments Multisim 14

В новой версии программы NI Multisim 14 значительно расширены возможности пробников для измерения тока и напряжения и меню поиска компонентов. Введена функция “активный анализ”, позволяющая ускорить проведение анализа в различных точках схемы. Введена поддержка платы Digilent, используемой для обучения основам цифровой техники, увеличено число компонентов для проведения анализа.

Сравнение будем проводить с версией программы Multisim 13 (возможности всех версий Multisim можно найти в ). В новой версии программы стали доступны следующие новые функции:

Рассмотрим эти функции подробно.

Начнем сравнение с интерфейса пользователя. На рис. 1 приведены фрагменты панели управления Multisim 13 (рис. 1,а) и Multisim 14 (рис. 1,б).

а)
б)

Рис. 1.

Фрагмент панели управления Multisim 13 (а) и Multisim 14 (б).

Как следует из рисунка, в новой версии программы вместо значка шестеренки (Interactive Simulation Settings) появился значок с надписью Interactive (Select active analysis and set up simulation parameters). В версии программы Multisim 13 при нажатии на этот значок открывается окно установки параметров моделирования (рис. 2,а), а в Multisim 14 – окно с перечнем возможных видов анализа и установки параметров моделирования (рис. 2,б), что позволяет более оперативно выбрать вид анализа.

а)
б)

Рис. 2.

Действие при нажатии кнопки “Interactive Simulation Settings” в Multisim 13 (а) и “Select active analysis and set up simulation parameters” в Multisim 14 (б).

Расширенные возможности пробников

а)
б)
в)

Рис. 3.

Вкладка «Parameters» настройки параметров пробников (а), «Appearance» (б) и «Grapher» (в).

На вкладке «Parameters» можно выбрать режим работы пробников:

Различие в работе инструментов в этих режимах иллюстрирует рис. 4. На рис. 4,а приведен результат измерения напряжения на выходе генератора треугольных импульсов в режиме «Instantaneous», а на рис. 4,б – в режиме «Instantaneous and periodic».

а)

б)

Рис. 4.

Результаты измерения напряжения на выходе генератора треугольных импульсов пробником напряжения в режиме «Instantaneous» (а) и в режиме «Instantaneous and periodic» (б).

На вкладке «Parameters» задается размер окна, шрифт, цвет фона и шрифта пробников, а на вкладке «Grapher» – способ отображения имени пробника в окне Grapher при проведении анализа. Можно выбрать отображение только значения параметра (напряжение, ток или мощность в легенде), либо в легенде добавляется и имя пробника (PR1, PR2 и т.д). Число пробников увеличено. Хотя с помощью пробника для измерения напряжения можно измерять ток и частоту, для удобства использования созданы пиктограммы пробников, предназначенных для измерения напряжения, тока и измерения обоих этих величин. Новыми являются пробники для измерения мощности (со значком W внутри) и цифровой пробник (со значком прямоугольного импульса внутри). На рис. 5 приведен пример использования этих пробников.


Рис. 5.	Результаты измерения частоты сигнала и мощности, выделяемой на резисторе, с помощью цифрового пробника и пробника для измерения мощности.

Как поменять язык в multisim

И действительно, чтение не только увлекает вас в новые, неизведанные миры, но и помогает в освоении иностранного языка. Иногда кажется, что этот путь слишком долгий, но зато его эффективность неоспорима. Если вы добавите к своим учебникам еще и адаптированные книги на английском языке, вы заметите, как быстро станет развиваться ваша речь, не только письменная, но и устная. Начните сейчас и вы убедитесь, что несколько хороших книг способны сотворить чудеса. Если вы любите читать, но боитесь начать роман на английском языке, вас ждет приятный сюрприз. Есть превосходные новеллы, которые легко понять. Чтение книг на английском языке позволит детям совместить приятное с полезным — интересно.

Комментарии • 27

Problem accessing the database:

The Master Database cannot be accessed. Features using the Master Database will not be available.Не подскажете, захожу вот в програму и такая штука.

Спасибо большое помог!!

Красавчик брат памог

Есть пробитие?) Rrrr

Вы очень помогли, спасибо большое!

Где взять активатор?

Активатор находится в архиве. который нужно скачать. ссылка указана в описании. Об этом говориться в видео

С первого раза не получилось. После перезапуска требовалось все равно приобрести продукт. Но я снова зашел в активатор и повторил активацию. После этого все стало работать. Спасибо за видео, в любом случае.

Спасибо большоевидеоурок очень помог

Спасибо, все получилось, почти все хорошо работает.Только есть 1 нюанс, в русификатор есть косяк, нельзя сохранять новый документ и делать “сохранить как”, при этих действиях выдает ошибку из-за того, что русификатор меняет тип файла на набор символов. А старый, уже сохраненный, открытый файл пересохранять можно (Ctrl+S).А если русификатор удалить, то все работает.

На такой формат хочет поменять“Схема1..ms10**error: Parameter count mismatch, first invalid parameter (int = 14)

“Схема1..ms10**error: Parameter count mismatch, first invalid parameter (int = 14) недопустимое имя файла” что делать?

Кто решил эту проблему?

@РАДИОТЕХНИКА И ЭЛЕКТРОНИКА А как это исправить можете помочь

Версия программы 14. а вы хотите сохранить в 10 версии? Или есть файл 10 версии, но работаете с ним в 14 версии, и при сохранении программа ругается?

Попытался от имени администратора запустить.Все как и раньше.Сгенерировал лицензию и всавил.Но как только наченается сама установка программы и появляются две полоски,загружается 1%,то выскакивает ошибка что нет некоторых файлов.А дальше продолжать загрузку бесполезно.Перед установкой проги очистил комп. от всех следов предыдущей попытки установки.Наверное и в правду каких-то файлов не хватает.Ведь куда-то делись 30Mb.

@Владимир Ананьев спасибо. и вам удачи.

Спасибо тебе за твои старания!Мне нужен был симулятор(эмулятор)для отладки микроконтроллеров.С Мультисимом не получилось.Установил Протеус.А платы развожу в основном в Дип Трейсе.Еще раз тебя благадарю и желаю тебе удачи.@РАДИОТЕХНИКА И ЭЛЕКТРОНИКА

Нашел скачанный архив. 2018 году скачал. сейчас скину ссылку на скачивание. и да. там тоже 672Мб

У тебя файл загрозочный весит 700Mb.А у меня почему то 670Mb

Попробуйте от имени администратора запустить.

Сейчас попробовал заново скачать и размер файла 672Mb

пишет,что лицензия не найдена)Что делать?

Мой касяк. исправил. yadi.sk/d/pnrOF9nVaVS3Sw

Не дает сохранить файл, недопустимое имя файла. И не дает поменять тип файла. Может кто помочь?

Графика ⇒ NI Circuit Design Suite 14.2.0 Multisim & Ultiboard + Rus

ОС: Windows 10, Windows 8/ 8.1, Windows 7

Скачать программу NI Circuit Design Suite 14.2.0 Multisim & Ultiboard + русификатор (865,9 МБ):

Источник

Плюсы и минусы

Данное приложение чаще всего выбирают именно профессионалы. Но и простые люди порой скачивают его на свой компьютер или ноутбук. Дело в том, что у этой программы слишком много преимуществ над любым конкурентом. Рассмотрим, в чем именно заключается суть.

Достоинства:

очень простая и быстрая установка;
удобный пользовательский интерфейс, не перегруженный лишними управляющими элементами;
вы можете произвести русификацию, установив неофициальное дополнение от сторонних разработчиков;
все кнопки в программе находятся на своих местах и даже к самой отдаленной функции легко получить доступ;
стопроцентная поддержка в ОС Windows 10;
полностью отсутствует какая-либо реклама;
при необходимости программу очень легко удалить, при этом никаких «хвостов» и других мусорных файлов не остается.

Функция «Активный анализ»

Эта функция позволяет проводить анализ по переменному току сразу в нескольких точках схемы и выводить на одном графике результаты анализа в этих точках. На рис. 6 приведена схема ФНЧ, в котором установлены пробники на выходе первого звена (PR1), на выходе фильтра (PR2) и пробник для измерения мощности на резисторе R4 (PR3).

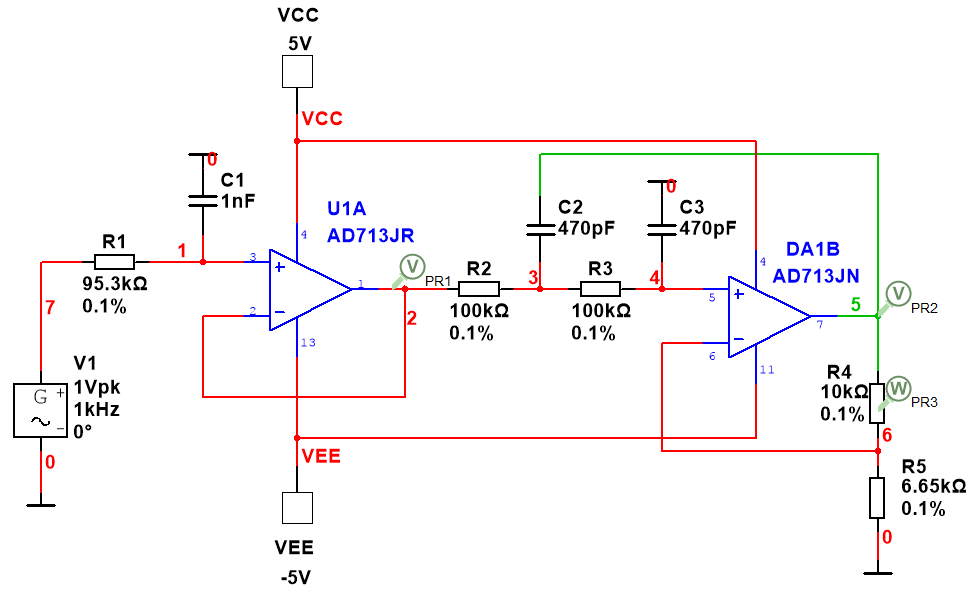

Рис. 6.	Схема ФНЧ для анализа функции «Active Analysis Mode».

При выборе режима анализа по переменному току (AC Sweep) на вкладке Output сразу видны точки схемы, в которых измеряются напряжения и мощность, формируемые этими пробниками. При желании можно убрать или добавить точки для анализа. Если не использовать пробники, то в окне Output каждый параметр нужно задать вручную. После выполнения анализа в окне Grapher выводятся результаты, приведенные на рис. 7.

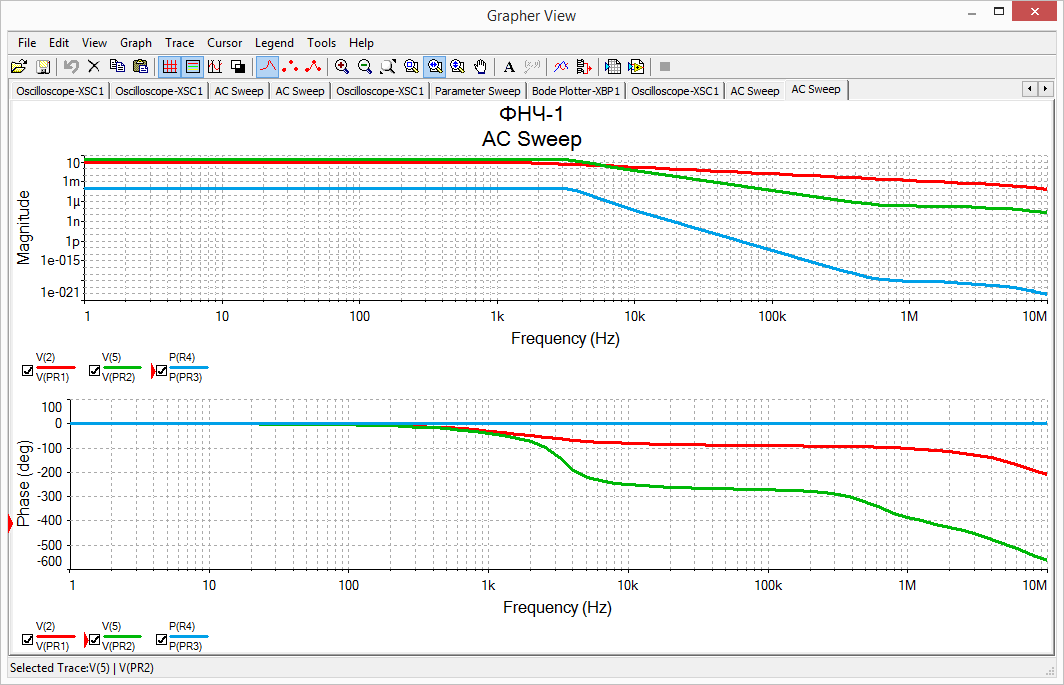

Рис. 7.	Результаты анализа по переменному току в трех точках схемы.

Результаты анализа, проведенного с помощью пробников, идентичны результатам анализа напряжений и мощности, заданным в техже точках. Использование пробников дает еще один результат – при нажатии кнопки Run сразу открывается окно Grapher с результатами анализа и нет необходимости входить в меню «Analysis and simulation» для его выполнения. При добавлении пробника на схеме после выполнения анализа в окне Grapher автоматически добавляются его данные.

Однако эта функция работает не при всех видах анализа. Например, при анализе с помощью быстрого преобразования Фурье выводится спектр сигнала в точке, которая находится в самом верху списка Output.

Применение функции «Active Analysis Mode» позволяет сократить время, необходимое для подготовки и проведения анализа сложных схем, в которых требуется осуществлять контроль параметров в нескольких точках.

Бесплатный хостинг больше не доступен

ВИДЕО ПО ТЕМЕ: Как включить русский язык на Андроид

https://youtube.com/watch?v=uGp6YKbrcMo

Платформа веб-хостинга мирового класса. Наше видение состоит в том, чтобы позволить миллионам людей во всем мире разблокировать мощь интернета и дать им возможность учиться, создавать и расти. Вы знали? Персональные бесплатные домены включены в Премиум и Бизнес планы нашего хостинга! Без сложностей, без рисков. Бесплатный хостинг больше не доступен Сайт, который вы пытаетесь открыть, размещён на бесплатной платформе, которая была отключена.

Запросить склады. Перейти к новому. Re: Кто использует Multisim.

как поменять язык на русский с английского?

Народные инструменты multisim

Расширенное меню поиска компонентов

Обзор программного обеспечения

Другие расширения файлов, используемые National Instruments Multisim 14

Графика ⇒ NI Circuit Design Suite 14.2.0 Multisim & Ultiboard + Rus

Русский язык для multisim 12

Преимущества

Расширенные возможности пробников

Расширенные возможности обучения элементам цифровой

Installing your Multisim Software

Activating Multisim

Opening Multisim & Creating Desktop Icon

Conclusion

Торренты

В сети

Новые объявления

Расширенное меню поиска компонентов

NI Circuit Design Suite 14.2.0 Multisim & Ultiboard + Rus

National Instruments Multisim 14

Расширенные возможности пробников

Как поменять язык в multisim

Комментарии • 27

Графика ⇒ NI Circuit Design Suite 14.2.0 Multisim & Ultiboard + Rus

Плюсы и минусы

Функция «Активный анализ»

Бесплатный хостинг больше не доступен

Похожие записи:
