Ударная отвертка: полезный инструмент, который каждому нужно держать в гараже

Методы выбора отвертки

Чтобы определить тип инструмента, изучают рабочие задачи и тип крепежа, с которым предстоит работать. Качество отвертки показывают следующие параметры, указывающиеся на корпусе и в технических документах:

• прочность проставляется на корпусе, выбирают для покупки показатель в диапазоне 45–50 единиц. Низшие значения указывают на вероятность изгиба в работе, высшие говорят о вероятности растрескивания;
• материал изготовления предпочтительно выбирать из сплава ванадия и хрома (Cr-V);
• в комплектации должно быть представлено резиновое покрытие для цепкости в руке, а съемные биты нужно покупать с магнитным напылением, чтобы не терялись мелкие крепежные метизы;
• на корпусе должна присутствовать маркировка о соответствии с ГОСТ 17199–1988 (для российских производителей).

Отвертка должна правильно эксплуатироваться, использоваться для определенных целей, только в таком случае инструмент прослужит длительное время.

Размер шлица

С возможными формами шлицов мы ознакомились, но чтобы отвёртка служила долго и не стиралась, необходимо правильно определить необходимый размер наконечника. Для определения размера шлицов существуют специальные стандарты, в которых каждому из них, присвоены номера. Отвёртки с плоским шлицом имеют ширину от 2 до 18 мм. Крестообразные отвёртки РН и PZ имеют нумерацию от 0 до 4 и различаются в зависимости от диаметра наружной резьбы крепёжного элемента. Например:

• отвёртка №0 рассчитана на диаметр наружной резьбы до 2 мм
• №1 – от 2.1 до 3 мм
• №2 – от 3.1 до 5 мм
• №3 – от 5.1 до 7 мм
• №4 – более 7.1 мм

В зависимости от номера отвёртки зависит диаметр и длина её стержня:

• Отвёртка №0 имеет диаметр стержня 4 мм при длине менее 80 мм
• №1 – диаметр стержня 5 мм, длина от 80 до 100 мм
• №2 – диаметр стержня 6 мм, длина от 100 до 120 мм
• №3 – диаметр стержня 8 мм, длина от 120 до 150 мм
• №4 – диаметр стержня 10 мм, длина от 150 до 200 мм

Особенности

Особенности отверток рассматриваются в привязке к типу шлица инструмента.

По типу шлица

• Плоские — инструмент закручивает стандартные винты и шурупы, маркировка отмечается по ширине наконечника. Подходит для крепежа с крестообразными рисками. Плоские модели используются для бытовых и электромонтажных нужд.
• Шестигранные — для крепежа с шестигранными рисками. Распространены варианты нестандартного вида, представляющие собой Г-образный стержень с гранями, загнутый в верхней части.

Толщина стержня соответствует шлицу крепежа, для которого он подходит.

Используются для ремонта электротехники, сборки мебели.

• Звездообразные — применяются при ремонте бытовой техники и мобильных телефонов. В быту используются редко, так как требуют специальных навыков.
• Крестообразные — наиболее удобны для бытовых и профессиональных нужд. Встречаются модели, поддерживающие комбинирование с плоским шлицем. Оптимальны для закручивания всех типов саморезов и винтов подходящей формы.

Существуют спецмодели для узкого применения, адаптированные под использование лишь с одним или несколькими видами крепежей:

• Спаннеры — двухштырьковые вариации для лифтов с антивандальной защитой.
• Трилистники (Tri-Wing) — для авиации и сложной электроники.
• Асимметричные (Torq-Set) — только авиапромышленность.
• Clutch — для грузовиков Chevrolet и GMC.
• Pentalobe — пятигранный вариант для техники Apple.

Эти модели не используются в быту, но без знания об их существовании ремонт сложной техники не всегда возможен.

Возможные поломки

Несмотря на несложную конструкцию отверток они подвержены поломкам.

При неправильном использовании или хранении возможны поломки рукоятки, наконечника или стрежня отвертки.

При неисправности ручки, она может быть заменена на другую подходящую. При невозможности замены рукоятки отвертка утилизируется. Распространенной неисправностью является затупление наконечника.

• Это может произойти при неправильной эксплуатации инструмента или при регулярном использовании. Заточить шлиц можно болгаркой.
• В мире существует большое количество отверток, которые предназначены для разных типов работ.
• В зависимости от формы наконечника они используются для вкручивания/откручивания саморезов, шурупов и т.п.

Во время эксплуатации отвертки необходимо придерживаться техники безопасности. Это гарантирует безопасное и качественное проведение работ.

Формы шлица и маркировка

Существует более двадцати видов шлицев, каждый из них имеет свою форму, и предназначен для вкручивания совершенно разных крепежных элементов.

К наиболее распространенным видам относятся прямошлицевая и крестообразная отвертки.

Далее по популярности уже идут другие модели, более сложной формы.

1. Шлиц отвертки прямой выполнен в форме лопатки.

Данная модель предназначается для винтов с прямой прорезью, имеет маркировку SL и разную длину шлица.

В основном такие отвертки предназначаются для бытового использования.

2. Крестовая отвертка имеет обозначение PH.

По форме жало отвертки напоминает конус – ее четыре грани образуют крестообразный шлиц.

Используют такой вид не только в быту, но и в профессиональном строительстве.

Преимуществом является повышенная прочность изделия и качественное сцепление инструмента с винтом.

Бывают и универсальные виды таких отверток с комбинацией видов PH и SL.

На сегодняшний день существует два типа крестовых отверстий с маркировками PH и PZ.

Шлиц PZ показан на картинке справа.

В чем отличия PZ и PH?

Если винт имеет головку с обычным крестом – это PH, если же крест между граней имеет дополнительные засечки под 45 градусов, то это PZ.

Отличаются данные типы наконечников еще и тем, что вариант PZ имеет большее углубление, позволяющее лучше фиксироваться в его отверстии.

Крестообразная форма благодаря усовершенствованию помогает лучше выполнять крутящий момент благодаря большей площади прилегания.

Чем выше числовое значение рядом с маркировкой (от 0 до 3), тем больше размер шлица отвертки. Например, маркировка ph3 является наиболее высоким порогом размеров, таким инструментом можно закручивать самые крупные винты, в отличие от первого ph1.

Второй размер является наиболее популярным при проведении различного рода работ.

Требования ГОСТ 17199 распространяются на все слесарно-монтажные отвертки, которые имеют прямой или крестообразный шлиц, за исключением инструмента, предназначенного для проведения электромонтажных работ.

На что обратить внимание при выборе отвёртки?

В специализированных магазинах выбор отвёрток настолько велик, что любой бы растерялся. Иногда вам на помощь могут прийти продавцы-консультанты, но, к сожалению, не всегда они рекомендуют действительно качественный товар, поэтому полагаться следует только на себя. Единственное, что вы можете сделать непосредственно в магазине, — это тщательно осмотреть товар, то как она будет справляться со своей основной задачей, вы сможете оценить только после покупки, поэтому будьте внимательны.

Обратите внимание сначала на рукоять, подержите отвёртку в руке. она должна удобно лечь у вас в ладони и не скользить

Сама рукоять, из какого бы материала она ни была, должна быть сделана аккуратно. Если это резина, она не должна иметь в месте стыка поры или лишний материал. Затем обратите внимание на стержень, некоторые производители наносят маркировку, указывающую из какого материала он изготовлен. Наличие такой маркировки может подразумевать фабричное качество. Наконечник, как самая ответственная часть отвёртки, должен быть очень прочным. Посмотрите на его цвет, если он темнее, чем стержень, это говорит о дополнительном упрочнении, что является явным преимуществом. Даже такие мелочи могут помочь вам определиться и выбрать наилучший товар, который прослужит вам долгие годы.

Метки:Строительный крепёж, строительство

Отвертка с храповиком

Ручка выполнена в форме шара или имеет Т форму, а иногда форму рукоятки пистолета и снабжена храповым механизмом (трещоткой), который дает возможность работать с винтом или шурупом без перехватывания рукоятки рукой. Прикладывает к шлицу более мощное усилие, чем обычная отвертка. Большинство моделей применяется со сменными жалами (прямыми и крестовыми), которые называются насадками, наконечниками или битами.

Отвертка со спиральным храповым механизмом возвратно-поступательного действия

Стержень со встреченными спиральными канавами и патроном для сменных насадок жал, большая ручка и храповой механизм. Работает за счет продольного нажатия на ручку. Переключается с прямого на обратное вращение, а также может запираться и работать как обычная отвертка. В некоторых моделях полость ручки используется для хранения сменных насадок.

Применяется для быстрого завертывания и отвертывание винтов или шурупов. Может использоваться для сверления отверстий небольшого диаметра в мягких материалах.

Особенно удобна при необходимости завертывания или отвертывания большого количества одинаковых винтов или шурупов. Храповой механизм облегчает и ускоряет такую цикличную работу. Вначале придется привыкнуть к необычному движению руки. Старая проверенная временем конструкция.

Неисправности

Неисправности отверток в базовом виде ограничиваются поломкой рукояток или затуплением металла шлица.

Если рукоятка сменная, она заменяется на аналог. Модели с цельными ручками подлежат утилизации. Впрочем, народные умельцы фиксируют сломанный пластик путем нагревания или с помощью суперклея.

В этом случае долговечность починенной ручки не гарантирована, инструмент более не подходит для вкрутки саморезов и тугих болтов.

Затупившуюся отвертку подтачивают с помощью болгарки и отрезного круга, дремеля или надфиля. Последний вариант наиболее трудоемок. Затачивание отвертки диском требует его фиксации под углом 90 градусов для создания корректных скосов.

Самостоятельная починка возможна лишь в случае севшего аккумулятора или засорившейся трещотки. При засорении механизма инструмент разбирается, прочищается от абразива и смазывается для профилактики.

Модели со сложной механикой чаще подлежат ремонту в условиях сервиса.

Буква «С»

Также как и предыдущая буква эта связана с определенной серией подшипников, его размеры неизменны, а вот внутренняя часть прошла модификацию.

Наконечник (жало)

Форма наконечника отвертки должна соответствовать форме шлица — канавки на головке винта или шурупа. Раньше самым распространенным был прямой шлиц, но сейчас крепеж с ним найти все сложнее, поэтому и прямых отвёрток выпускается не так много.

Сейчас самым распространённым является крестообразный шлиц (его еще называют Phillips). Существует также его усовершенствованная версия, которая называется Pozidriv. Такие шлицы позволяют добиться большего крутящего момента, из них наконечник отвертки не выпадает так легко, как из прямого шлица.

Существуют также шестигранные шлицы и шлицы Torx (шестилучевая звезда). Они рассчитаны на еще большие нагрузки.

Другие виды шлицов можно отнести к разряду редко встречающихся, и отвертки с соответствующей формой наконечника советуем покупать только в случае необходимости.

Помимо формы наконечника нужно обратить внимание и на его размер. В идеале определенный размер наконечника должен использоваться под определенный размер шлица

Многие игнорируют данное предписание и считают, скажем, крестовую отвертку универсальной, подходящей под любой крестообразный шлиц. Если неправильно подобрать размер и форму наконечника, можно сломать инструмент или срезать шлиц.

Как выбрать размер отвертки:

• Плоские отвертки маркируются латинскими буквами SL, далее указывается ширина шлица в миллиметрах. Ширина плоской отвертки может быть от 2 до 18 мм, с ее увеличением ширины возрастает и толщина наконечника. Рядовой пользователь для решения большинства повседневных задач может обойтись тремя плоскими отвертками разных размеров, предположим SL3, SL5 и SL8.
• Крестовые отвертки маркируются символами PH с порядковым номером (000; 00; 0; 1; 2; 3; 4). Наиболее ходовыми являются отвертки размера PH2,они подходят для большинства используемых в быту саморезов и шурупов.

Наконечник отвертки должен иметь не только соответствующую форму и размеры, он должен быть прочным, твердым, не хрупким, надежно фиксироваться в шлице. Достижению прочностных характеристик способствует качественный материал стержня и правильная термообработка.

Чтобы наконечник надежно фиксировался в шлице, он должен быть шершавым. Наконечники качественных отверток покрывают специальным напылением с высоким коэффициентом трения, или на его грани наносятся насечки.

https://youtube.com/watch?v=QpQekLLMqzE

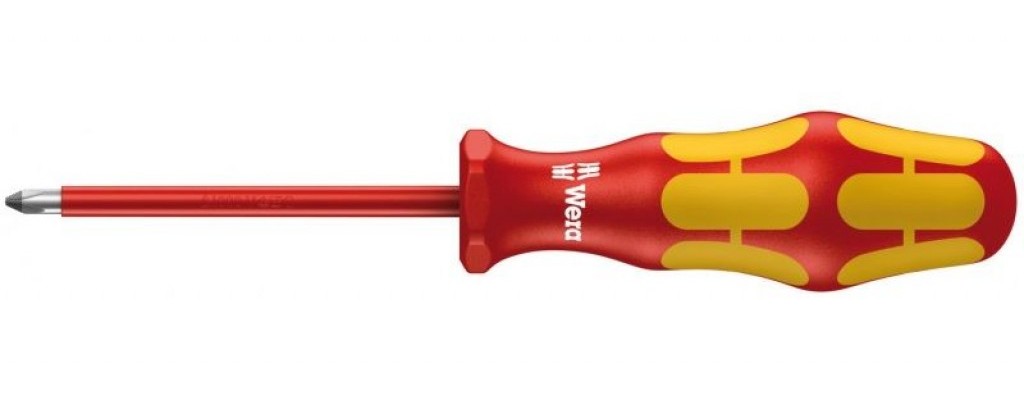

Выбор диэлектрических отверток

Диэлектрические отвертки обязаны быть удобными во время эксплуатации.

Но это не главное правило, на которое стоит ориентироваться при выборе инструмента.

Выбирая диэлектрическую отвертку для любых условий использования, первое, что необходимо сделать – проверить инструмент на наличие маркировок.

В противном случае изделие не будет соответствовать нормам безопасности, что может привести к неблагоприятным последствиям при эксплуатации.

Знак соответствия ГОСТу наносят, как правило, отечественные производители.

Зарубежные же используют маркировку VDE (немецкий стандарт Института испытаний и сертификации, расположенного в городе Оффенбах).

Следующий шаг – визуальная проверка на отсутствие повреждений и надежность соединения отдельных частей.

Стержень не должен болтаться, проворачиваться и люфтить в рукояти.

Если на ручке обнаружены сколы, заусенцы или неровности – это свидетельствует о недостаточном контроле качества производства.

Вывод — таким инструментом пользоваться небезопасно.

Лучшие диэлектрические отвертки не только отлично лежать в руке, но и соответствуют требованиям безопасности, выполняют свои прямые функции.

Производитель – еще один критерий выбора.

Главное отличие хорошего производителя — широкий ассортимент продукции.

Крупные компании занимаются разработкой и изготовлением практически любого строительного инструмента, вплоть до специализированного.

Как выбрать?

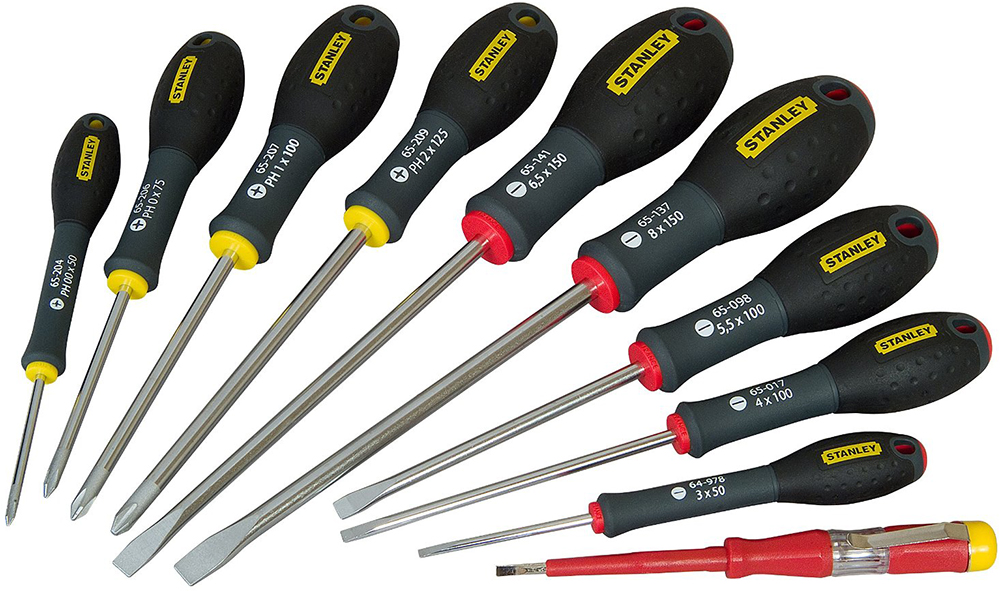

Для домашнего использования лучше всего будет приобрести набор, так как вероятность «срочного ремонта» довольно высока, и чаще всего не бывает времени идти в строительный магазин для того, чтобы подобрать подходящую отвертку. Наборы чаще всего содержат в себе 2, 4 или же 7 штук, отличающихся по размеру.

Более выгодным, в отличие от приобретения набора из отдельных отверток, является набор из битов (насадок) для них. Размеры битов со шлицем Torx представлены довольно широким выбором – 1-9/10/15/20/25/27/30/40/45/50/55/60/70/80/100. Таким образом, можно выделить лишь один основной критерий выбора – размер.

Обзор отверток смотрите в видео ниже.

Размеры

Чтобы отвертка прослужила долго, и не стерлась, важно выбрать правильный размер инструмент с нужным наконечником. Для каждого вида разработаны специальные стандарты размеров, и присвоены им номерные обозначения

Для каждого вида разработаны специальные стандарты размеров, и присвоены им номерные обозначения.

Шлицевые отвертки с плоской формой наконечника могут иметь ширину от 2 до 18 мм, а крестообразные модели идут с нумерацией от 0 до 4.

Все номерные виды рассчитаны на определенный диаметр наружной резьбы:

• № 0 – до двух мм;• № 1 – от двух до трех мм;• № 2 – от трех до пяти мм;• № 3 – от пяти до семи мм и т.д.

Размеры стержня зависят от номера отвертки.

Так, например, нулевая отвертка имеет диаметр стержня 4 миллиметра при длине до 80 миллиметров.

По мере возрастания номера увеличивается диаметр и длина стержня.

Маркировка и размеры

Ключи и отвёртки имеют маркировку T или TX с номером шлица — 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 27, 30, 40, 45, 50, 55, 60, 70, 80, 90, 100.

Ключи и отвёртки со шлицом Torx Tamper Resistant после основной маркировки дополнительно обозначаются TR.

У ключей и отвёрток со шлицом Torx Plus сначала указывается номер шлица, а после — вместо T или TX обозначается буквами IP.

Ключи и отвёртки со шлицом Torx Plus Tamper Resistant после основной маркировки дополнительно обозначаются TS.

Размер определяется по диаметру окружности описанной по вершинам звездочки инструмента (для версии E — болта).

Приблизительные размеры и моменты затяжки

Размеры внешних шлицов Torx

Крепежные изделия под шлицевую отвертку, биту — SL (Slotted).

Винты

1. Винты с низкой цилиндрической головкой и прямым шлицем DIN 84, ГОСТ 1491-80, EN ISO 1207.

Таблица 1

2. Винты с прямым шлицем с цилиндрической скругленной головкой DIN 85, ГОСТ 17473-80, EN ISO 1580.

Таблица 2

3. Винты потайной головкой и полупотайной головкой и прямым шлицем: ГОСТ 17475-80, DIN 963, EN ISO 2009, DIN 964, EN ISO 2010, ГОСТ 17474-80.

Таблица 3

4. Винты установочные под шлицевую отвертку с цилиндрическим концом (цапфой) и плоским концом: DIN 417, EN ISO 7435, DIN 427, EN ISO 2342.

Таблица 4

Саморезы по металлу

1. Саморезы (шурупы) по металлу с полукруглой (цилиндрической) головкой и прямым шлицем DIN 7971, EN ISO 1481.

Таблица 5

2. Саморезы для листового металла с потайной и полупотайной головкой и прямым шлицем: DIN 7972, EN ISO 1482, DIN 7973, EN ISO 1483.

Таблица 6

Устройство отвертки

Принцип работы отвертки базируется на ее конструкции, состоящей из рукоятки, стержня и наконечника. Глубина и ширина отверстий, в которые вкручиваются шурупы или саморезы, отличаются для разных поверхностей и заготовок.

Поэтому назначение инструмента определяет его форма и размеры инструмента.

Детали отвертки:

Стержень — позволяет подобрать отвертку под параметры предстоящей работы. Чем он длиннее, тем большая глубина заготовки ему доступна.

При этом в узких и труднодоступных местах длинный стержень является недостатком, так как не позволяет корректно ввести инструмент.

Наконечник или шлиц — рабочая часть отвертки, расположенная на кончике стержня. Форма шлица совмещается с рисками на головке шурупов. Если саморезы оснащены рисками в форме креста, то у шурупов вариаций формы намного больше.

Под каждую из них предназначен индивидуальный шлиц.

Ручка — обеспечивает удобство использования инструмента. Существуют и дополнительные функции, связанные с эргономичностью и индикацией.

Отвертка в собранном виде работает так:

• Шлиц вставляется в риски шурупа.
• Движение ручки по часовой стрелке — вкручивание.
• Движение против часовой стрелки — выкручивание.
• Дополнительные функции включаются кнопкой, расположенной в верхней или средней части рукоятки.

Это интересно: Потолочные ПВХ-панели: плюсы и минусы

Как выбрать?

Несмотря на то что видов отверток существует большое множество, выбрать отвертку для необходимых работ весьма несложно.

Для начала стоит определиться с предстоящими видами работ.

Если есть необходимость противовандальной защиты крепежей, стоит обратить внимание на отвертки типа «двухштырьковая» с прорезью посередине, такой тип крепления защитит от откручивания другими видами отверток.
Для работ с электричеством стоит воспользоваться диэлектрической, клеммной или индикаторной отвертками.
Для работ с большими деталями, креплениями или сильно закрученным крепежом стоит взять усиленную отвертку, она имеет повышенный момент кручения за счет ударов молотка.

В случае когда необходимо выполнить большое количество работ, облегчит хранение инструмента, можно обратить взгляд на наборы отверток, они обычно включат в себя набор торцевых насадок, битки с плоскими шлицами, битки «звездочки», битки крестовые Ph и PZ, шестигранные битки различных размеров по несколько штук каждой

Такой набор стоит дороже, но за счет своей многофункциональности он оправдывает потраченные на него средства.
При выборе инструмента стоит обратить свое внимание на качество материалов, из которых он сделан, качество соединения рукояти с металлическим стержнем. В основном рукоятки изготавливают из пластика со вставками из резины, за счет этого рука будет хорошо держаться за такое покрытие и не сможет выскользнуть в самый нужный момент.

Диаметр рукоятки стоит выбирать исходя из предстоящих работ: чем больше размер деталей, с которыми предстоит работать, тем шире должна быть рукоять, так как это влияет на крутящий момент. Отвертки, предназначенные для малых деталей, оснащены небольшой рукояткой, для предотвращения повреждения или срыва шлица/детали.

Маркировка и размеры шлицевой отвёртки

Брендовые инструменты имеют специальную маркировку, нанесённую на торце рукояти или на её плоской части. У качественных инструментов маркировка соответствует общепринятым стандартам международной классификации ручного столярного инструмента.

Если отвёртка используется в домашних условиях, например, с её помощью закручивают и откручивают шурупы или саморезы, то на неё нанесена маркировка:

• SL — так обозначается стандартная шлицевая плоская отвёртка;
• PH — модели с крестовым наконечником;
• PZ — крестовые отвёртки с насечёнными тонкими лучами.

Также маркировка может быть выполнена в виде круга с изображением, соответствующим форме наконечника. Например, для обозначения плоских моделей используется рисунок в виде полоски, крестовая отвёртка обозначается крестиком.

Также указана информация о длине стержня и размере наконечника. Например, круглая маркировка с прорезью, по диаметру которой высечены 1,5х7,5х135 мм говорит, что перед вами плоская отвёртка для работы с крепёжной фурнитурой со шлицами размером 7,5х1,5 мм. Длина рукояти равняется 13,5 см.

Крестовые модели имеют другую маркировку. На них наносят обозначение следующего вида: PH 2х90 мм. Это означает, что длина вала изделия составляет 90 мм, а 2 — это номер диаметра шляпки фурнитуры.

Таблица: размеры шлицевых отвёрток
