Как сделать ветряную электростанцию своими руками

Содержание

Установка ветрогенератора: эффективно и полезно

Размер финансовых вложений на обустройство ВЭУ может варьироваться в большом диапазоне. Все зависит от выбранной конструкции, параметров и используемых компонентов. В расчете на 100 кВт месячной выработки затраты составят порядка 50 000-75 000 грн (с учетом стоимости инвертора, аккумуляторных батарей и мачты).

Можно сэкономить, если подготовить опорную мачту самостоятельно. Но сам ветряк лучше приобретать заводского изготовления.

Общие расходы на оборудование здания ветрогенератором, способным обеспечить потребности семьи из трех-четырех человек, могут составить 125 000- 200 000 грн.

А затраты на электроэнергию при современных тарифах находятся в пределах 4000-5000 грн в год. Это значит, что даже с учетом роста тарифов срок окупаемости вложений может составить 25-30 лет.

То есть в существующем и включенном в общую систему строении ветрогенератор – прежде всего, дань современным экологическим тенденциям. Но не все в жизни измеряется деньгами.

Ветряк для дома однозначно оправдан, когда подключение к общей электросети – сложно или даже невозможно. Тогда расходы на его приобретение и монтаж могут быть меньше, чем на прокладку лини электропередачи. Кроме того, увеличение традиционных энерготарифов в будущем может сократить период возврата вложенных средств.

А если общая сеть электроэнергии расположена рядом, имеет смысл подумать об увеличении мощности и росте первоначальных затрат в расчете на реализацию лишней энергии государству по «зеленому тарифу».

Виды ветряных электростанций

По типу потребителей различают автономные ветрогенераторы и установки сетевого назначения. Первые осуществляют энергоснабжение удалённых от центральных электрических сетей потребителей.

Вторые – могут насчитывать несколько десятков/сотен ветряков, которые образуют единую систему и отдают энергию в общую сеть. Мощность автономных агрегатов редко превышает 75 кВт, в то время как мощность сетевых установок стартует с отметки 100 кВт.

В зависимости от типа конструкции различают ветряные генераторы:

  • с вертикальной осью вращения;
  • с горизонтальной осью вращения.

Эти устройства используются для разных условий эксплуатации, но чаще всего встречаются модели с горизонтальной осью. Они работают как обычные флюгеры и имеют схожее строение. Ось ротора вращается параллельно земной поверхности.

Такие агрегаты отличаются высокими показателями КПД (около 40%), простой регулировкой мощности и более доступной ценой, но также характеризуются высоким уровнем создаваемого шума и вибраций. Помимо этого, их необходимо ориентировать на направление ветра.

Для монтажа ветряка с горизонтальным расположением ротора нужно примерно 120 м свободного пространства и мачта высотой не меньше 8 м

Ветряные генераторы с вертикальной осью вращения имеют более компактную конструкцию, они менее восприимчивы к воздействию факторов окружающей среды.

В устройствах этого типа турбина расположена перпендикулярно по отношению к плоскости Земли. Подобные конструкции запускаются даже от слабого ветра и не зависят от направления движения воздушных потоков.

Низкий уровень создаваемого шума (до 30 дБ) даёт возможность устанавливать вертикальные ветротурбины на крышах зданий

Однако есть и существенный минус – КПД таких генераторов составляет всего 15%. Кроме того, они стоят дороже, чем модели с горизонтальной осью вращения.

Модели ветрогенераторов различаются между собой не только расположением вращательной оси, но и:

  • количеством лопастей – бывают ветряки с двумя и тремя лопастями, встречаются и многолопастные модификации;
  • материалами изготовления функциональных деталей – с парусными и жёсткими лопастями;
  • шагом винта – регулируемый или фиксированный.

Вращение многолопастных стационарных ветряков начинается даже при слабом ветре, а вот для работы двух- и трёхлопастных устройств нужен более сильный ветер. В то же время каждая дополнительная лопасть в конструкции создаёт большее сопротивление колеса, в результате чего становится сложнее достигнуть стандартных рабочих оборотов генератора.

В зависимости от материала изготовления лопастей для ветроустановки, могут возникнуть определённые сложности в работе. Парусные элементы проще в изготовлении, поэтому и стоят дешевле.

Но если необходимо обеспечить надёжное функционирование ветротурбины для автономного электроснабжения, стоит отдавать предпочтение конструкциям с жёсткими лопастями, изготовленными из металла или армированного стеклопластика.

Что касается шага винта, то здесь также не всё так просто. Изменяемый шаг позволяет заметно расширить диапазон эффективных скоростей для работы ветряной станции и это большой плюс. Но в то же время такой механизм снижает общую надёжность стационарной установки и значительно утяжеляет ветроколесо, усложняя эксплуатацию агрегата.

Номиналы генерируемого напряжения на 220 Вольт (В)

Самодельным ветрогенераторам на 220 В не нужны дополнительные преобразователи величины напряжения. Однако их работа зависит от силы ветра, поэтому требуется установка стабилизатора на выходе. Ведь при отсутствии ветра, генератор не будет работать. На самодельных ветряках используются мощные электродвигатели, благодаря которым можно установить винт, прикрепив его прямо к валу ротора.

Мощный электродвигатель можно не приобретать за большие деньги, а приобрести уже бывший в употреблении от списанной электроустановки, стиральной машины или пылесоса.

Также можно смастерить ветрогенераторы на основе автомобильного генератора в комплекте с преобразователем напряжения. На выходе образуются 12 или 14 вольт необходимые для питания энергосистемы. Такие конструкции можно использовать и в качестве непосредственного подключения, и в автомобильном режиме. Например, взяв питание напрямую с клемм аккумулятора.

Общий принцип работы

Основным рабочим органом ветрогенератора являются лопасти, которые и вращает ветер. В зависимости от расположения оси вращения ветрогенераторы делятся на горизонтальные и вертикальные:

Горизонтальные ветрогенераторы наиболее широко распространены. Их лопасти имеют конструкцию, аналогичную пропеллеру самолета: в первом приближении это — наклонные относительно плоскости вращения пластины, которые преобразуют часть нагрузки от давления ветра во вращение

Важной особенностью горизонтального ветрогенератора является необходимость обеспечения поворота лопастного узла сообразно направлению ветра, так как максимальная эффективность обеспечивается при перпендикулярности направления ветра к плоскости вращения.
Лопасти вертикального ветрогенератора имеют выпукло-вогнутую форму. Так как обтекаемость выпуклой стороны больше, чем вогнутой, такой ветрогенератор вращается всегда в одном направлении независимо от направления ветра, что делает ненужным поворотный механизм в отличие от горизонтальных ветряков

Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального: если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.

Поскольку средняя скорость ветров в России невелика, даже большой ветряк большую часть времени будет вращаться достаточно медленно. Для обеспечения достаточной мощности электропитания от должен соединяться с генератором через повышающий редуктор, ременной или шестеренчатый. В горизонтальном ветряке блок лопасти-редуктор-генератор устанавливается на поворотной головке, которая дает им возможность следовать за направлением ветра

Важно учесть, что поворотная головка должна иметь ограничитель, не дающий ей сделать полный оборот, так как иначе проводка от генератора будет оборвана (вариант с использованием контактных шайб, позволяющих головке свободно вращаться, более сложен). Для обеспечения поворота ветрогенератор дополняется направленным вдоль оси вращения рабочим флюгером

Наиболее распространенный материал для лопастей — это ПВХ-трубы большого диаметра, разрезаемые вдоль. По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете.

На видео рассказывается про ветрогенератор, изготовленный своими руками

Ограничения по работе установки

На ветряки, собранные своими руками, действует ряд ограничений, касающихся:

Длина столба должна иметь определенную высоту и не превышать его. В среднем эти показатели варьируются в пределах 15 метров.

Массивные конструкции также предлог взысканий, так как они могут давать большую затененность.

Повышенная шумовая завеса постоянного действия с влиянием на человеческий организм. Инфразвук определенной частоты негативно влияет на здоровье, причем животные к этому более чувствительны. Поэтому прежде чем сделать ветряную электростанцию своими руками, необходимо проконсультироваться у специалистов, как можно снизить уровень шума, и получить разрешение по санитарным нормам.

Как и любой электрический прибор, ветрогенератор создает собственное электромагнитное поле, которое воздействует на открытые источники вблизи. Это работа радио и телевизоров, телефонов и кардиостимуляторов.

Со стороны экологов и природоохранных служб также могут возникнуть серьезные вопросы и опасения по работе устройства. Так как это может влиять на геомагнитные линии и перелеты птиц. А достаточная высота является механическим препятствием на пути.

Как показывает практика и опыт, необходимо собрать как можно больше официальной, правовой документации на установку и использование самодельного устройства.

Защита кабеля от перекручивания

Как известно, ветер не имеет постоянного направления. А если ваш ветрогенератор вращается вокруг своей оси, как флюгер, без дополнительных мер защиты, кабель, идущий от ветрогенератора к другим элементам системы, быстро перекручивается и через несколько дней приходит в негодность. Предлагаем вашему вниманию несколько способов уберечь вас от подобных проблем.

Метод первый: разъемное соединение

Самый простой, но совершенно непрактичный метод защиты — установка разъемного кабельного соединения. Разъем позволяет вручную распутать спиральный кабель, отключив ветряк от системы.

Я знаю, что некоторые люди просто вставляют что-то вроде вилки в розетку. Скрутил шнур — вытащил из розетки. Потом — открутил и снова собрал заглушку. И дерево не нужно опускать, и токосъемники не нужны. Я читал об этом на форуме о самодельных ветряках. По словам автора, все работает и не слишком часто перекручивает кабель.

Метод второй: с помощью жесткого кабеля

Некоторые пользователи рекомендуют подключать к источнику питания толстые, эластичные и жесткие кабели (например, сварочные кабели). Метод, на первый взгляд, ненадежный, но имеет право на жизнь.

Найдено на одном сайте: Нашим методом защиты является использование сварочного кабеля с твердым резиновым покрытием. Проблема скрученных проводов в конструкции небольшой ветряной турбины сильно переоценивается, и сварочный кабель №4… №6 обладает особыми качествами: твердая резина предотвращает спутывание кабеля и предотвращает вращение ветряной турбины в том же направлении.

Метод третий: установка контактных колец

На наш взгляд, только установка специальных контактных колец поможет полностью защитить кабель от перекручивания. Такой способ защиты реализовал в конструкции своего ветрогенератора пользователь Михаил 26.

Краткое описание устройства

Как сделать ветряной генератор такого типа? Полное описание сборки займет огромное количество времени, а также оно требует хороших знаний в области работы магнитов и обращения с ними. Поэтому в статье представлена более краткая инструкция. Если она будет проста и понятна, то в таком случае можно углубиться в изучение этого вопроса.

Во-первых, длина мачты у таких ветряков должна быть от 6 до 12 метров.

Во-вторых, придется бетонировать площадку под установку, так как такая высота слишком велика, чтобы избежать этого этапа. Сам по себе ветряк будет крепиться на самом верху мачты, а потому внизу необходимо предусмотреть крепление, которое при помощи лебедки позволит собственноручно в любое время опускать или поднимать трубу. Это необходимо, чтобы была возможность добраться до ветряка, если его придется чинить. Для изготовления винта в данном случае можно использовать трубу из ПВХ материала с диаметром в 160 мм. Она будет использоваться в качестве основы для вырезания винта длиной в 2 метра и лопастей для него. Количество лопастей лучше всего сделать шесть, а вот их форму придется подобрать опытным путем, чтобы получить максимальную выгоду. Цель в данном случае — это достичь максимального крутящего момента при низких оборотах конструкции. Так как необходимо будет уберечь винт от очень сильного ветра, придется сделать складной хвост для него. Энергия, которая будет вырабатываться ветряным источником, должна накапливаться в аккумуляторах, как и в первом случае.

В конце следует добавить, что можно делать ветряной генератор на 10 кВт, к примеру. Однако в этом случае его мощность будет огромной и использовать его только в бытовых целях неразумно. Кроме того, потребуется разрешение на эксплуатацию мощного источника альтернативного питания. К тому же, скорее всего, придется платить налог, так как электричество будет использоваться не только для обеспечения индивидуальных потребностей человека.

В данном случае были представлены две модели, обе из которых можно собрать своими руками. Их особенности и преимущества несколько отличаются, однако оба вида вполне могут эксплуатироваться самостоятельно.

Подготовительный этап

Перед тем как приступать к созданию ветряной установки, необходимо подготовить и собрать все составные элементы будущей конструкции. Подготовка начинается с выбора автомобильного генератора. Он должен обладать повышенной мощностью, поэтому лучше всего подойдет агрегат с грузового автомобиля или автобуса. Все остальные узлы рекомендуется брать с одной и той же машины, чтобы не нарушать комплектность. В первую очередь это касается аккумулятора, реле и других деталей.

Поскольку потребители должны обеспечиваться переменным током, нужно заранее позаботиться о приобретении инвертора или другого преобразователя. Мощность инвертора должна соответствовать мощности будущего ветрогенератора.

  • Генератора
  • Аккумуляторная батарея
  • Реле зарядки аккумулятора
  • Вольтметр
  • Материал для изготовления лопастей
  • Болты в комплекте с гайками и шайбами
  • Хомуты для креплений

Могут потребоваться и другие детали, в зависимости от индивидуальных особенностей конструкции. Далее, прежде чем изготавливать ветряк своими руками из автомобильного генератора, необходимо выполнить расчеты, для которых используется мощность генератора и инвертора, емкость аккумулятора и другие параметры, в том числе и количество потребителей, имеющихся в доме. Расчет мощности следует производить в зависимости от напора ветра и площади лопастей, на которые воздействует ветер. Как правило, работа установки начинается при скорости ветра 2 м/с, а максимальная эффективность наступает при 10-12 м/с.

Из всех предлагаемых формул рекомендуется воспользоваться наиболее простой. Для определения мощности установки необходимо площадь винта умножить на коэффициент 0,6. Полученное значение вновь умножается на скорость ветра, возведенную в третью степень. Окончательный результат сравнивается с потенциальными потребностями. Если мощности достаточно, то можно приступать к монтажу установки. Если же потребности не обеспечиваются, в этом случае можно воспользоваться несколькими ветрогенераторами малой мощности или гибридной установкой, в состав которой входят солнечные батареи.

В большинстве частных домов среднемесячное потребление электроэнергии составляет 360 квт, при средней нагрузке 0,5 квт и пиковой – 5 квт. Таким образом, потребуется ветрогенератор, мощностью 5 квт, способный потянуть имеющуюся нагрузку. Если же потребление будет превышать нормативное значение или ветер будет стабильно слабым, в этих условиях установка не сможет нормально работать.

Как работает простой ветрогенератор?

Ветрогенератор – прибор, позволяющий преобразовывать энергию ветра в электричество.

Принцип работы его заключается в том, что ветер вращает лопасти, приводит в движение вал, по которому вращение поступает на генератор через редуктор, увеличивающий скорость.

Работа ветряной электростанции оценивается по КИЭВ – коэффициенту использования энергии ветра. Когда ветроколесо вращается быстро, оно взаимодействует с большим количеством ветра, а значит забирает у него большее количество энергии

Подразделяют две основные разновидности ветряных генераторов:

  • ветрикальные;
  • горизонтальные.

Вертикально ориентированные модели построены так, чтобы ось пропеллера была расположена перпендикулярно земле. Таким образом, любое перемещение воздушных масс, независимо от направления, приводит конструкцию в движение.

Такая универсальность является плюсом данного типа ветряков, но они проигрывают горизонтальным моделям по производительности и эффективности работы

Горизонтальный ветрогенератор напоминает флюгер. Чтобы лопасти вращались, конструкция должна быть повернута в нужную сторону, в зависимости от направления движения воздуха.

Для контроля и улавливания изменений направления ветра устанавливают специальные приборы. КПД при таком расположении винта значительно выше, чем при вертикальной ориентации. В бытовом применении рациональней использовать ветрогенераторы этого типа.

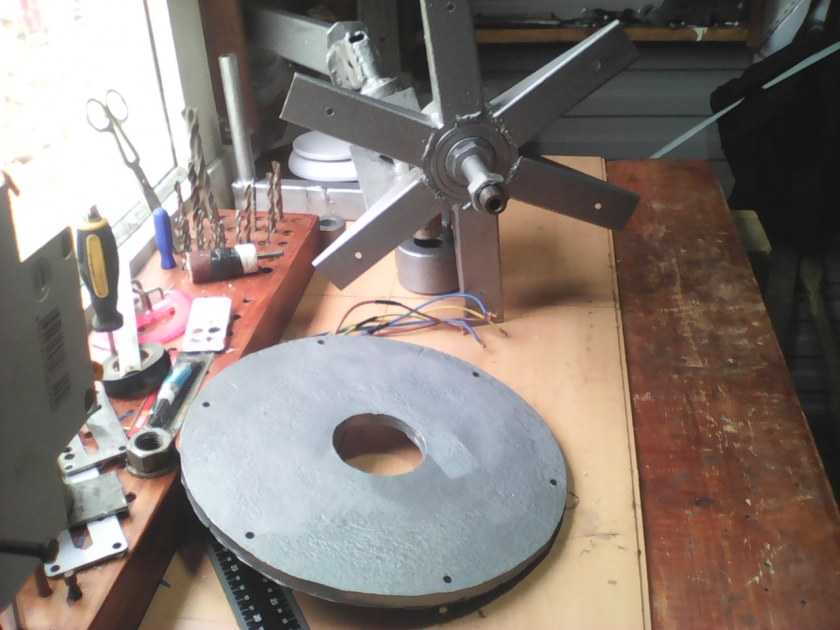

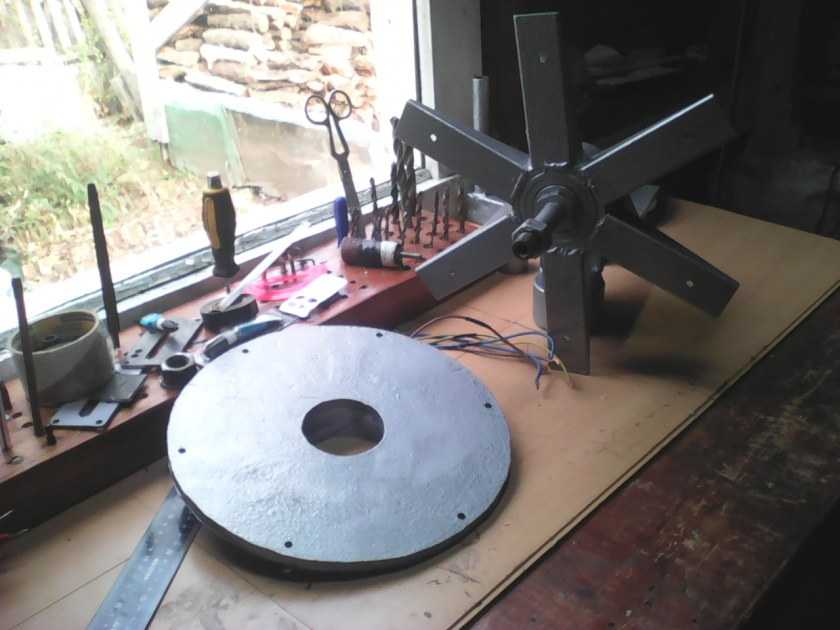

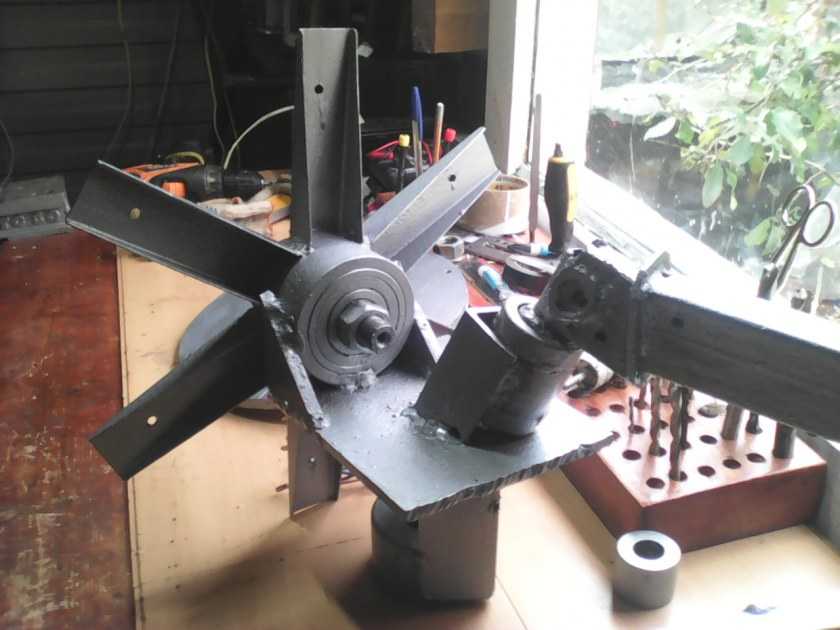

Вертикальный ветрогенератор своими руками

Далее я начил экспериментировать с лапастями, пробывал различные вареанты. Ставил даже два комплекта лопастей, но ветряк работал на очень маленьких оборотах и ничего не вырабатывал. Так-как всё-таки этот мотор не рассчитан на работу в качестве генератора, он не хотел генерировать ток на небольших оборотах, и я продлжил далее.

Поискав инфу по этим вопросам я узнал, что узкие лопасти более оборотистые, и попробывал сдлать уже комплект белых лопастей, которые были по длиньше и это дало свои результаты, теперь ветрогенератор набирает значительно больше оборотов и начинает давать достаточно хорошее напряжение для зарядки аккумуляторов.

Единственный минус в том, что он не работает на малом ветру. Вероятно чтобы его одаптировать надо ставить мультипликатор.

Ниже список всех использованых материалов при построени ветрогенератора

Стальной лист размером 254 ? 356 мм Стальная трубка диаметром 6.3 мм, длиной 254 мм

Фланец 1-1/4″ Стальная труба прямоугольного сечения 25 мм, длиной 910 мм Диск от циркулярной пилы с внутренним отверстием 12.7 мм Оправка 15.9 мм ? 12.7 мм для соединения диска с валом мотора Два металлических автомобильных хомута Отрезок ПВХ трубы диаметром 100 мм, длиной 200 мм Отрезок ПВХ трубы диаметром 200 мм, длиной 760 мм (подойдет и труба диаметром 160 мм) Мотор постоянного тока с постоянными магнитами (предпочтительно мотор от бегущей дорожки 30 В или 260 В, 5 А) Восемь 6 мм болтов с гаками и шайбами Два самореза по металлу диаметром 6.3 мм Выпрямительный диод на 10…40 А (чем мощнее, тем лучше)

Большинство перечисленных выше деталей (за исключением мотора) можно за один раз приобрести в магазине «Все для дома». Что касается моторов, самыми популярными типами считаются старые моторы, выпускавшиеся фирмой Ametek. Впрочем, подойдет практически любой коллекторный двигатель постоянного тока. Единственное что нужно требовать это чтобы он довал не менее 1 вольт на каждые 25об/м.

Таким образом мотор при 300об/м сможет давать более 12-ти вольт и заряжать аккумулятор. Так-же можно повысить скорость вращения генератора поставив мультипликатор 1:3 или 1:4, но это усложнит процесс изготовления и приведёт к существенному увеличению диаметра лопастей. Обычно для таких мультипликаторов используют готовые редукторы от отрезных машинок.

вернуться к первой частив начало

Мало кто знает, что в нашей стране в 1913 г существовали сотни тысяч деревянных ветряных мельниц, а по некоторым данным около миллиона, от которых, после коллективизации, не осталось даже следов. Сегодня интерес к ветроагрегатам появляется и в России. Однако, промышленные ветрогенераторы, а тем более импортные очень дороги. Государственной поддержки ветроэнергетическим разработкам не существует. Поэтому, в нашей стране ветрогенератор остается заморской диковиной, а увидеть живьем можно скорее самодельные ветрогенераторы.

К сожалению, в русском языке слово «самодеятельность» приобрело несколько ироничный, негативный оттенок. Но самодельщиками, были, например, К.Циолковский, Г.Форд, С.Королев и, даже, — Б.Гейтс. Самодеятельность — основа основ бизнеса в странах, которые принято теперь называть цивилизованными. Впрочем самодеятельность важна не только в бизнесе, но и в общественной жизни, творчестве, благотворительности и т.д.

Идея построить ветрогенератор пришла внезапно. Изучив множество информаци в сети, порой однотипной и просто скопированной с первоисточника, я принял решение строить вертикальный ветряк.

Аксиомы ветроенергетики: А) ветер до 1 м/с —> ветряк бУхает в холостую, за КПД его не винить или даже останавливают чтоб не скрипел.

Какие энергозатраты способна покрыть установка?

Установка ветрогенератора рентабельна, если скорость ветра достигает 4 м/с.

В этом случае можно обеспечить практически все потребности:

  • Прибор мощностью 0,15-0,2 кВт позволит перевести на эко-энергию освещение комнат. Можно будет также подключить компьютер или телевизор.
  • Ветроустановка мощностью 1-5 кВт хватит для обеспечения работы основной бытовой техники, включая холодильник и стиральную машину.
  • Для автономной работы всех приборов и систем, включая отопительную, нужен ветряной генератор мощностью 20 кВт.

При проектировании и сборке ветряка из двигателя стиральной машины нужно учитывать нестабильность скорости ветра. Электричество может исчезнуть в любую секунду, поэтому технику нельзя подключать напрямую к генератору.

Требуются аккумуляторы и контроллер заряда, т.к. электроприборы нуждаются в напряжении 220В.

Технология проведения работ

Мастер должен увеличить число витков в 5 раз, это позволит уменьшить диаметр провода. На холостых оборотах напряжение будет равно 20 В. Если произвести загрузку с помощью электрической лампочки, позаимствованной от автомобильной фары на 60 свечей, то вольтметр покажет 12 В, тогда как амперметр — 5 А. Если вам покажется незначительным, что 1,3-киловаттный генератор выдает 60 ватт, можно использовать редуктор. Это обусловлено тем, что 600 оборотов в минуту является слишком маленьким показателем для сравнения с генератором автомобиля. Мощность будет расти пропорционально по отношению к количеству оборотов. Если удастся приобрести неодимовые магниты, размер которых составит 50 x 20 x 5 миллиметров, в количестве 12 штук, то можно изготовить новый ротор.

Как сделать ветрогенератор своими руками: последовательность действий

Для домашнего горизонтального ветрогенератора подходит мотор от трактора. Тракторный ротор вращается до 6000 об/мин, поэтому обмотку статора перематывают под малые обороты или устанавливают механический редуктор. С учетом моторного веса в 6 кг, лучше использовать метод изменения электрообмотки, что не увеличит общую массу конструкции.

Порядок изготовления:

  1. Винтовыми лопастями послужит труба из алюминия Ø 200 мм. По чертежам вырезать 2—3 заготовки.
  2. Из алюминиевого листа собрать диск винта. При размахе крыла в 2 м подойдет круг Ø 150—200 мм.
  3. Вырезать 6 пластин и склеить их эпоксидкой.
  4. В центре диска просверлить отверстие под крепление на валу, установить шпоночный паз.
  5. На диске разметить и сделать отверстия для крепления болтами в намеченных точках лопастей.
  6. На основание флюгерной конструкции сгодится труба прямоугольного профиля, прикрепленная к генератору.
  7. К концу профильной трубы прикрепить хвостовой флюгер.
  8. В точке центра тяжести, поперек тела трубы, закрепить болт (длиной до 300 мм и Ø 30 мм) снизу гайкой, сверху контргайкой. В его середине высверлить отверстие для кабеля.
  9. Прикрепить генератор на основание флюгера.
  10. Закрепить механизм на мачте.
  11. Пропустить провод от генератора сквозь болт внутрь трубы для нижнего вывода.
  12. Конец провода пропустить через контроллер и подключить к АКБ.
  13. Поднять мачту и укрепить на месте растяжками.

Для увеличения срока службы ВСУ обязательным дополнением к конструкции становятся модуль торможения и ограничитель поворота флюгера.

Инструкция сборки из автомобильного генератора

Для конструирования своими руками ветрогенератора из автомобильного генератора подойдет четырехлопастное ветроколесо. У лопастей крыльчатого типа с Ø до 1,8 м аэродинамическое сопротивление улучшено, что повышает производительность энергии. Подготовленный пропеллер крепится к генераторной оси болтами.

Чтобы электрическая схема заработала, требуется предварительная перемотка статора. Для этого избавляются от катушки возбуждения и перематывают статор тонкими медными жилами. После переделки магнитная способность ротора увеличивается и появляется мощность до 300 ватт (при ветре 10 м/с). К механизму подключают провода и соединяют их аккумуляторной батареей и преобразователем напряжения.

Особенности сборки ветрогенераторра из стиральной машины своими руками

Единственным отличием при изготовлении ветрогенератора своими руками из стиральной машины считается невозможность его применения без модернизации. Диаметр ротора, извлеченного из разобранного двигателя, уменьшают на токарном станке для соответствия с магнитами. В дальнейшем процесс сборки ничем не отличается от обычной ветроустановки на неодимовых магнитах.

Ветрогенератор своими руками из шагового двигателя

Для подзарядки небольшого аккумулятора подойдет установка, выполненная из мотора принтера. Вырабатываемый переменный ток легко преобразуется в постоянный с помощью конденсаторов и диодных мостов по схеме.

С целью снижения потери 220 В пользуются диодами Шоттка.

Такому энергоустройству хватит винта до 50 см. Для изготовления лопастей берут ПВХ трубы. Под размер вала вытачивается втулка с фланцем и насаживается на него. Механизм закрепляется винтами. К фланцам крепятся лопасти.

Питание выводится к электроплате внизу. Из шагового двигателя выходят до 6 проводов, для которых требуются токосъемные кольца. Собрав в единую цепь все элементы, приступают к тестированию.

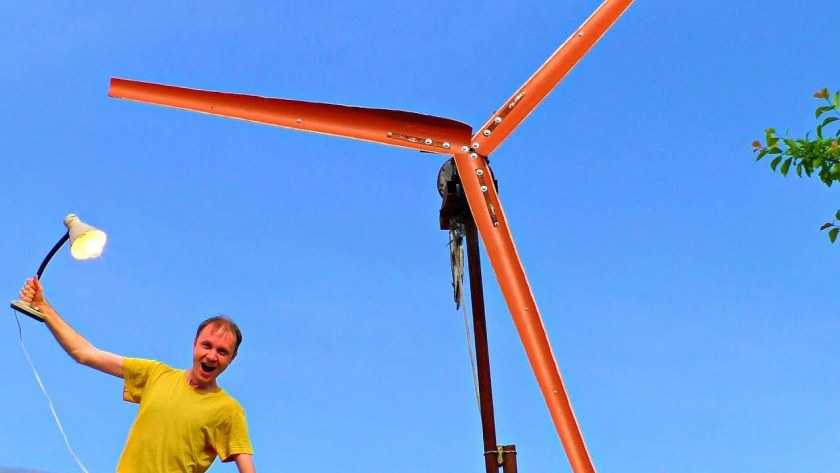

Ветрогенератор из автомобильного генератора своими руками

Мотор каждой машины нуждается в модификации. Для изготовления ветрогенератора своими руками из автомобильного генератора обязательно перематывают катушку проводами с меньшим сечением и увеличенным количеством витков. Если не заниматься обновлением, в схеме электроцепи должен появиться редуктор (мультипликатор). В таком случае двигатель не переделывают.

Изготавливаем лопасти

В этом обзоре мы делаем довольно мощный ветрогенератор – его мощность составит до 3-3,5 кВт при сильном ветре или до 1,5 или 2 кВт при ветре средней силы. Причем он получится достаточно бесшумным, в отличие от генераторов на электродвигателях. Далее нужно подумать о расположении лопастей. Мы с вами задумали сделать простой трехлопастной горизонтальный ветрогенератор. Можно было бы подумать и над вертикальным ветрогенератором, но в этом случае коэффициент использования энергии ветра будет более низким – в среднем 0,3.

Если сделать вертикальный ветрогенератор, то у него будет лишь одно преимущество – он сможет работать при любом направлении ветра.

В домашних условиях проще всего сделать простые лопасти. Для их изготовления можно использовать различные материалы:

  • Дерево – правда, со временем оно может потрескаться и рассохнуться;
  • Полипропилен – этот вид пластика подходит для маломощных генераторов;
  • Металл – надежный и долговечный материал, из которого можно сделать лопасти любого размера (хорошо подходит дюралюминий, используемый в авиации).

Прикинуть диаметр лопастей поможет небольшая таблица. Уточните примерную скорость ветра в вашей местной и узнайте, какого диаметра нужно сделать лопасти для ветрогенератора.

Сделать лопасти для ветрогенератора не так уж и сложно. Гораздо сложнее сделать так, чтобы вся наша конструкция получилась сбалансированной – иначе ее быстро разобьют сильные порывы ветра. Балансировка выполняется путем коррекции длины лопастей. После этого объединяем лопасти с ротором нашего ветрогенератора и устанавливаем конструкцию на монтажной площадке, к которой крепится хвостовая часть.

Инструкция

Перед началом работ следует определиться с выбором конструкции ветряка. Наиболее удачными моделями, способными обеспечивать энергией достаточно большое число потребителей, считаются карусельные установки, прозванные в народе «бочка-загребушка». Они представляют собой несколько лопастей, похожих на продольно разрезанные половины металлических бочек, установленные вертикально вокруг оси вращения.

Можно действительно использовать разрезанные бочки, но лучшим решением станет изготовление лопастей из листового алюминия для облегчения крыльчатки.

Вал устанавливается на ступицах, а крыльчатка монтируется на выступающем верхнем конце. Для ограничения скорости вращения при внезапных порывах ветра обычно используют центробежные ограничители, представляющие собой грузики, подвешенные на цепочках. При повышении скорости вращения они увеличивают давление на лопасти и складывают их, снижая площадь воздействия потока и, соответственно, скорость вращения.

Монтаж генератора производится либо непосредственно на валу в нижней части, либо посредством клиноременной передачи на отдельной опорной площадке. Рекомендуется установить защитный кожух, предохраняющий устройство от попадания дождя или снега, пыли и прочих нежелательных воздействий.

Монтаж ветряка производится на возвышении. Высоких мачт для таких конструкций не требуется, однако, зачастую подобные устройства встречаются на крышах домов. Это нежелательный вариант, так как вибрации от работы ветряка полностью исключить пока не удается, что способно создать некоторое неудобство жителям дома.
