Как сделать ветрогенератор из автомобильного генератора своими руками?

Преимущества и недостатки

Использование автомобильного генератора как элемента ветроэлектростанции дает существенные преимущества:

Имеется готовый генератор, который может использоваться без вмешательства в конструкцию или с некоторой модернизацией

Автомобильный генератор выдает стабильное напряжение, что важно для ветряков с их постоянно меняющейся скоростью вращения. Используется стандартное оборудование, доступное и не нуждающееся во вмешательстве в конструкцию

Автомобильные генераторы широко распространены, что делает их ремонтопригодными и доступными для замены при необходимости.

Наряду с достоинствами имеются и некоторые недостатки:

• Автомобильный генератор нуждается в высокой скорости вращения, что требует использования повышающего редуктора или изменений в конструкции устройства.
• Ресурс автомобильного генератора ограничен примерно 4000 часами работы (в среднем). Даже новый генератор не выдержит и года непрерывной работы и потребует ремонта.
• Система возбуждения некоторых генераторов требует подачи напряжения на катушку, что вынуждает изменять конструкцию и устанавливать постоянные магниты.

Несмотря на имеющиеся недостатки, автомобильный генератор считается оптимальным вариантом, возможным при самостоятельном создании ветроэлектростанции.

Особенности конструкции лопастей

Относительно конструктивных особенностей лопастей будущего генератора следует отметить, что они не должны быть слишком длинными, а их общее количество обычно не превышает трёх. Подобный выбор объясняется тем, что вес вращающихся элементов в этом случае будет меньше, и риск их разрушения резко снижается.

Обратите внимание! В ряде промышленных образцов используются длинные и сравнительно тяжёлые лопасти, но при этом в их конструкции предусмотрен изменяющийся угол наклона плоскости вращения. Такое устройство подвижного механизма позволяет менять обороты с одновременным снижением уровня шумности. Такое устройство подвижного механизма позволяет менять обороты с одновременным снижением уровня шумности

Такое устройство подвижного механизма позволяет менять обороты с одновременным снижением уровня шумности.

Примерная стоимость самого недорого образца промышленной ветроустановки мощностью до 1 кВт составляет около 50-ти тыс. руб. и более. Для большинства пользователей такая сумма оказывается абсолютно «неподъёмной». Этим объясняется желание многих из них попытаться изготовить ветряной агрегат самостоятельно, воспользовавшись возможностями старого, но ещё рабочего автогенератора.

Принцип работы

Когда начинает действовать подъемная сила ротор генератора начинает вращаться. Эта сила возникает, когда лопасти начинают обтекать ветровым потоком. При этих обстоятельствах генератор начинает вырабатывать переменные и нестабильные потоки тока, которые выпрямляются в контроллере.

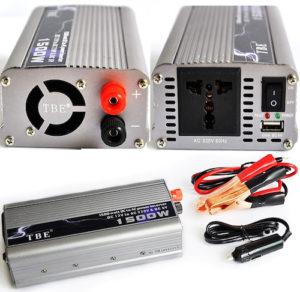

Этот ток предназначается для зарядки аккумуляторов. Единовременно к аккумуляторам подсоединено второе устройство – это инвертор, преобразовывающий постоянное напряжение аккумуляторного оборудования в переменное однофазное или трехфазное, которым пользуется потребитель.

Ветрогенератор в нормальных случаях совершает свою работу с контроллером и инвертором, однако имеется возможность других путей его использования:

1. Автоматическая работа с аккумулятором.
2. Автоматическая работа с аккумулятором и солнечной батареей.
3. Автоматическая работа с аккумулятором и резервным на дизельной основе генератором.
4. Ветряк, который совершает свою работу параллельно с сетью.

Преимущества ветроэнергии безусловно хороши. Ветровая энергия обильна, не наносит вреда окружающей среде, полностью безопасна и надежна как ресурс для получения электроэнергии.

Составные части без которых не обойтись ветрогенератору:

• фундаментного основания;
• электрического шкафа;
• башни;
• лестниц;
• вращающегося механизма;
• гондол;
• электрогенератора;
• анемометра;
• тормозной системы;
• трансмиссии;
• лопастей;
• системы изменения углов атаки лопастей;

Необходимые инструменты:

• электродрель со сверлами (5,5 – 7,5 мм);
• газовый и разводной ключ;
• электролобзик с пилкой по металлу;
• отвертка;
• рулетка;
• транспортир;
• циркуль;
• маркер;
• метчик на ¼ ×20;

Устройство состоит из ротора с лопастями, электрогенератора, мачты для установки, инверторов, аккумулятора, контролёра заряда, проводов, по которым проходит электроэнергия. Мачта может быть с растяжками и без них. В зависимости от типа сооружения, иногда она способна опускаться для профилактики или ремонта устройства.

Ветрогенератор — устройство для преобразования энергии силы ветра в электрическую

Работа ветрогенератора включает в себя 5 основных этапов:

1. Ветер раскручивает ротор или лопасти.
2. Происходит соединение электрогенератора и ротора.
3. Выработанная энергия поступает сначала на контролёр заряда, а после этого на аккумулятор.
4. Затем она проходит к инверторам и преобразуется из 12 в 220 Вольт (или из 24 в 380 Вольт).
5. Электроэнергия подаётся в сеть.

Мощности ветрогенератора хватает для уличного освещения, сигнализации и других устройств

Своими руками

Приобретение готового ветрогенератора не по карману большинству пользователей. Кроме того, стремление мастерить разные механизмы и приспособления неискоренимы в народе, а если появляется еще и насущная необходимость — решение вопроса однозначно. Рассмотрим, как сделать ветрогенератор своими руками.

Простейший ветрогенератор для освещения дачи

Самые простые конструкции используются для освещения участка или питания насоса, подающего воду. В процессе участвуют, как правило приборы потребления, не боящиеся скачков напряжения. Ветряк вращает генератор, напрямую подключенный к потребителям, без промежуточного комплекта, стабилизирующего напряжение.

Ветряк своими руками из автомобильного генератора

Генератор от автомобиля является оптимальным вариантом при создании самодельного ветряка. Он нуждается в минимальной реконструкции, в основном — перемотке катушки более тонким проводом с большим числом витков. Модификация минимальна, а полученный эффект позволяет использовать ветряк для обеспечения дома. Понадобится достаточно скоростной и мощный ротор, способный вращать устройства с большим сопротивлением.

Ветрогенератор из стиральной машины

Электродвигатель от стиральной машины часто используют для создания генератора. Оптимальным вариантом является установка на ротор сильных неодимовых магнитов, обеспечивающих возбуждение обмоток. Для этого необходимо просверлить в роторе углубления, диаметром равные размеру магнитов.

Затем они устанавливаются в гнезда с чередованием полярности и заливаются эпоксидкой. Готовый генератор устанавливается на вращающуюся вокруг вертикальной оси площадку, на вал насаживается крыльчатка с обтекателем. Сзади к площадке крепится хвостовой стабилизатор, обеспечивающий наведение устройства.

Какой выбрать генератор для ветряка

Бытовые ветряки должны быть малошумные. Поэтому, лучше использовать в качестве генератора для ветроустановок малооборотный (тихоходный) двигатель. Такой двигатель способен совершать от 350 до 700 оборотов в минуту. Кроме того, низкооборотный двигатель можно использовать даже на однолопастном ветряке. Также малооборотистый генератор можно делать из шагового двигателя.

Чтобы повысить обороты ветряка можно использовать мультипликатор: он позволит ускорить вращение лопастей в 5-10 раз.

Существует большое количество различных электрогенераторов, выбирать которые следует с учетом собственных предпочтений

Особой популярностью пользуются дисковые двигатели на неодимовых магнитах. Магниты, при этом, могут быть разных размеров и, соответственно, мощности. Изготавливается такой генератор достаточно просто, но себестоимость его достаточно высока.

Многие делают маломощный генератор из бензогенератора, автомобильного или тракторного генератора, аккумулятора от шуруповерта. При этом следует учитывать, что на конструкцию с генератором из тракторного и автогенератора нужно будет установить редуктор, понижающий обороты.

Виды ветряков

Классификации ВЭУ различны:

• По типу исполнения (вертикальные/горизонтальные);
• По количеству лопастей и шагу рабочего винта;
• По используемым материалам.

Каждая схема имеет свои особенности и недостатки.

Вертикальные

Основная ось таких устройств расположена перпендикулярно плоскости земли.

Модель вертикального ветрогенератора

Такие ветротурбины делятся на два типа:

• «Карусельные» — роторные (пример: ротор Савониуса);
• «Лопастные» ортогональные (ротор Дарье).

Преимущества:

• Мало подвижных деталей;
• Низкая конструкция;
• Эффективность устройства не зависит от скорости направления ветра и угла потока.

Но есть и недостатки – небольшой КПД (по сравнению с другими системами) и большой объём используемых лопастей.

Горизонтальные

ВЭЛ с горизонтальным расположением главной оси распространены более всего. Их отличают более сложная конструкция, но и более высокий КПД.

Горизонтальный ветрогенератор — наиболее распространённый тип устройства

Также пользователи отмечают высокую шумность ветрогенераторов с вертикальной системой – это ограничивает их применяемость – приходится устанавливать турбины подальше от жилых построек. Кроме того, даже небольшие установки подвержены сильной вибрации во время работы, поэтому ставить на крышу такие ВЭЛ не разрешается: конструкция способна разрушить элементы дома.

Виды ветряных электростанций

По типу потребителей различают автономные ветрогенераторы и установки сетевого назначения. Первые осуществляют энергоснабжение удалённых от центральных электрических сетей потребителей.

Вторые – могут насчитывать несколько десятков/сотен ветряков, которые образуют единую систему и отдают энергию в общую сеть. Мощность автономных агрегатов редко превышает 75 кВт, в то время как мощность сетевых установок стартует с отметки 100 кВт.

В зависимости от типа конструкции различают ветряные генераторы:

• с вертикальной осью вращения;
• с горизонтальной осью вращения.

Эти устройства используются для разных условий эксплуатации, но чаще всего встречаются модели с горизонтальной осью. Они работают как обычные флюгеры и имеют схожее строение. Ось ротора вращается параллельно земной поверхности.

Такие агрегаты отличаются высокими показателями КПД (около 40%), простой регулировкой мощности и более доступной ценой, но также характеризуются высоким уровнем создаваемого шума и вибраций. Помимо этого, их необходимо ориентировать на направление ветра.

Для монтажа ветряка с горизонтальным расположением ротора нужно примерно 120 м свободного пространства и мачта высотой не меньше 8 м

Ветряные генераторы с вертикальной осью вращения имеют более компактную конструкцию, они менее восприимчивы к воздействию факторов окружающей среды.

В устройствах этого типа турбина расположена перпендикулярно по отношению к плоскости Земли. Подобные конструкции запускаются даже от слабого ветра и не зависят от направления движения воздушных потоков.

Низкий уровень создаваемого шума (до 30 дБ) даёт возможность устанавливать вертикальные ветротурбины на крышах зданий

Однако есть и существенный минус – КПД таких генераторов составляет всего 15%. Кроме того, они стоят дороже, чем модели с горизонтальной осью вращения.

Модели ветрогенераторов различаются между собой не только расположением вращательной оси, но и:

• количеством лопастей – бывают ветряки с двумя и тремя лопастями, встречаются и многолопастные модификации;
• материалами изготовления функциональных деталей – с парусными и жёсткими лопастями;
• шагом винта – регулируемый или фиксированный.

Вращение многолопастных стационарных ветряков начинается даже при слабом ветре, а вот для работы двух- и трёхлопастных устройств нужен более сильный ветер. В то же время каждая дополнительная лопасть в конструкции создаёт большее сопротивление колеса, в результате чего становится сложнее достигнуть стандартных рабочих оборотов генератора.

В зависимости от материала изготовления лопастей для ветроустановки, могут возникнуть определённые сложности в работе. Парусные элементы проще в изготовлении, поэтому и стоят дешевле.

Но если необходимо обеспечить надёжное функционирование ветротурбины для автономного электроснабжения, стоит отдавать предпочтение конструкциям с жёсткими лопастями, изготовленными из металла или армированного стеклопластика.

Что касается шага винта, то здесь также не всё так просто. Изменяемый шаг позволяет заметно расширить диапазон эффективных скоростей для работы ветряной станции и это большой плюс. Но в то же время такой механизм снижает общую надёжность стационарной установки и значительно утяжеляет ветроколесо, усложняя эксплуатацию агрегата.

Переделываем атомобильный генератор

Для изготовления генератора ветряка подойдёт генератор от любого автомобиля. Их конструкции схожи между собой, а переделка сводится к перемотке провода статора и изготовлению ротора на неодимовых магнитах. В полюсах ротора высверливаются отверстия для фиксации магнитов. Устанавливают их, чередуя полюса. Ротор оборачивают бумагой, а пустоты между магнитами заливают эпоксидной смолой.

Автомобильный генератор

Таким же способом можно переделать двигатель от старой стиральной машины. Только магниты в этом случае во избежание залипания наклеивают под углом.

Новую обмотку перематывают по катушке на зуб статора. Можно сделать всыпную обмотку, это как кому удобно. Чем больше количество витков, тем эффективнее получится генератор. Мотают катушки в одном направлении по трёхфазной схеме.

Готовый генератор стоит опробовать и измерить данные. Если при 300 оборотах генератор выдаёт порядка 30 вольт, это хороший результат.

Генератор для ветряка из автомобильного генератора

Ветряная электростанция из автомобильного генератора: преимущества и недостатки

Самодельный ветрогенератор можно сконструировать из:

• электродвигателя, демонтируемого с фрезерного станка;
• роторной части шуруповёрта или дрели;
• скутерных мотор-колёс;
• компьютерного кулера;
• двигателя от стиральной машины;
• автомобильного генератора.

Последний вариант используется чаще всего, поскольку он имеет массу достоинств, а также для многих является наиболее доступным.

Преимущества ветряной станции на основе автомобильного генератора:

• быстрота сооружения;
• дешевизна;
• ремонтопригодность;
• тихая работа;
• синхронность (выдаётся стабильное напряжение);
• возможность использования стандартных аккумуляторов на 12 Вольт.

Что касается недостатков, их всего три:

1. Такой вид ветрогенератора нуждается в высокой скорости, составляющей до 2000 оборотов в минуту, поэтому он менее надёжный, чем специализированные устройства.
2. Гарантия на генераторы автомобиля составляет около 4000 часов работы. Учитывая это, несложно догадаться, что ветрогенератор потребует ежегодного ремонта. Однако в данном случае не придётся слишком тратиться, можно просто заменить устройство, вышедшее из строя.
3. Многие генераторы обладают электромагнитным возбуждением, что снижает КПД (около 15% энергии приходится на катушку возбуждения).

Нужно ли браться за изготовление ветряка?

Ответить на вопрос нужен или не нужен ветрогенератор, каждый должен для себя сам. Но вот если вопрос стоит остро и существует лишь дилемма покупать ветряк или делать, мы приведем вам конкретные цифры. Ветрогенератор китайского производства в сборе «со всеми потрохами» и монтажом (что называется «под ключ») обойдется вам в 75 000 рублей и это по докризисным ценам. Ветрогенератор из стиральной машины, сделанный своими руками обойдется в среднем в 3500 рублей (может быть чуть дороже, если есть «напряг» с металлоломом). Как говорится, почувствуй разницу.

Разумеется, дело не только в деньгах, чтобы «довести до ума» самодельный ветрогенератор, потребуется немало времени, смекалка и «золотые руки», но в целом результат стоит того, ведь на выходе вы получите стабильное устройство мощностью 2,5 кВт. Этого хватит, чтобы по минимуму электрифицировать небольшую дачу. В частности, наш ветряк обеспечивает освещение двух комнат дачного домика, работу компьютера и небольшого переносного телевизора.

Перезарядка аккумуляторной батареи

Не всегда генератор недозаряжает АКБ, достаточно часто случается, когда происходит перезаряд, то есть, генераторный узел вырабатывает напряжение свыше положенной нормы. Как правило, причиной перезарядки является неисправный регулятор напряжения, он не работает, как положено, и генератор продолжает вырабатывать ток при полностью заряженном аккумуляторе.

Без снятия генератора с автомобиля реле-регулятор проверяется точно так же, как и при недозарядке, только в этом случае мультиметр показывает напряжение бортовой сети при включенной нагрузке более 14,7 В (показания могут быть и еще выше, например, даже более 17 Вольт). Постоянный перезаряд опасен тем, что из-за него:

• начинает закипать электролит в банках аккумулятора;
• оголяются свинцовые пластины АКБ;
• возникает сульфатация (разрушение пластин), аккумуляторная батарея становится неработоспособной;
• из-за повышенного напряжения могут перегорать лампочки, выходить из строя электрооборудование, гореть предохранители.

Еще существует опасность взрыва аккумулятора, который происходит вследствие засорения отверстий в пробках аккумуляторных банок при кипящем электролите.

На многих автомобилях ВАЗ семейства «Классика» (в частности, на ВАЗ-2106) реле напряжения меняется достаточно легко, так оно располагается отдельно, находится рядом с передним крылом автомобиля. Реле-регулятор типа ВАЗ-2105 и 2107 размещено в самом генераторе, до него добраться немного сложнее, но замена его производится тоже несложно.

Как сделать ветряной генератор своими руками

Покупка заводского ветрогенератора не всегда лучшее решение. Главное препятствие — высокая стоимость промышленных ветряков. Такое оборудование можно ставить не на всякий участок ‑ для установки мачты требуется специальное разрешение, да и опасно оставлять оборудование на необжитом месте. Альтернативный вариант ‑ сделать ветрогенератор для частного дома своими руками. Во многих случаях это приемлемо, учитывая минимальные затраты и возможность творчески проявить себя.

Пропеллер

Можно изготовить из любого материала: хоть из пластиковых бутылок. Правда гибкие лопасти существенно ограничивают мощность.

Достаточно вырезать в них полости, для забора ветра.

Неплохой вариант — ветряк бытового из кулера. Вы получаете готовую конструкцию с профессионально выполненными лопастями и сбалансированным электродвигателем.

Аналогичная конструкция изготавливается из охладителя компьютерных блоков питания. Правда мощность такого генератора мизерная — разве что зажечь лампу на светодиодах, или зарядить мобильный телефон.

Тем не менее, система вполне работоспособна.

Неплохие лопасти получаются из алюминиевых листов. Материал доступен, его несложно отформовать, пропеллер получается достаточно легким.

Разумеется, придется с особой тщательностью подойти к вопросу надежности. Мощный каркас, вал на подшипниках.

Генератор

Как говорилось выше, можно использовать готовый автомобильный, или электродвигатель от промышленных электроустановок (бытовой техники). В качестве примера: ветрогенератор из шуруповерта. Используется вся конструкция: двигатель, редуктор, патрон для крепления лопастей.

Компактный генератор получается из шагового двигателя принтера. Опять же, мощности хватает лишь на питание светодиодного светильника или зарядного устройства смартфона. На природе — незаменимая вещь.

Если вы с паяльником «на ты», и неплохо разбираетесь в радиотехнике — генератор можно собрать самостоятельно. Популярная схема: ветрогенератор на неодимовых магнитах. Преимущества конструкции — можно самостоятельно рассчитать мощность под ветровую нагрузку в вашей местности. Почему неодимовые магниты? Компактность при высокой мощности.

Можно переделать ротор имеющегося генератора.

Либо создать собственную конструкцию, с изготовлением обмоток.

Эффективность такого ветряка на порядок выше, чем при использовании схемы с электродвигателем. Еще одно неоспоримое преимущество — компактность. Неодимовый генератор плоский, и его можно разместить непосредственно в центральной муфте пропеллера.

Мачта

Изготовление этого элемента не требует познаний в электронике, но от его прочности зависит жизнеспособность всего ветрогенератора.

Например, мачта высотой 10–15 метров требует грамотно рассчитанных растяжек и противовесов. Иначе сильный порыв ветра может завалить конструкцию.

Если мощность генератора не превышает 1 кВт, вес конструкции не такой большой, и вопросы прочности мачты отходят на второй план.

Основные элементы конструкции

Несмотря на большое разнообразие ветрогенераторов и способов их изготовления, все они состоят из одинаковых конструктивных элементов.

Ветровое колесо

Лопасти считаются одним из важнейших элементов ветровой установки. Их конструкция влияет на работу других узлов генератора. Для изготовления лопастей применяются различные материалы.

Перед изготовлением нужно выполнить расчеты длины лопасти. Если для изготовления берется труба, то ее диаметр должен быть не менее 20 см, при запланированной длине лопасти в 1 метр. Далее труба разрезается на 4 части с помощью лобзика. Одна часть используется для изготовления шаблона, по которому вырезаются остальные лопасти. После этого они собираются на общем диске, и вся конструкция закрепляется на валу генератора. Собранное ветровое колесо необходимо отбалансировать. Балансировка должна выполняться в помещении, закрытом от ветра. Если операция проведена правильно, колесо не будет самопроизвольно вращаться. В случае самопроизвольного вращения лопастей, они подтачиваются до тех пор, пока вся конструкция не придет в равновесие. В самом конце проверяется точность вращения лопастей. Они должны вращаться в одной плоскости, без каких-либо перекосов. Допустимая погрешность составляет 2 мм.

Мачта

Следующим элементом конструкции ветрогенератора является мачта. Чаще всего она изготавливается из старой водопроводной трубы, диаметр которой должен быть не 15 см, а длина – до 7 метров. Если в радиусе 30 метров от запланированного места установки имеются какие-либо сооружения или постройки, в этом случае высота мачты увеличивается.

Для того чтобы вся установка работала максимально эффективно, колесо с лопастями поднимается выше окружающих препятствий не менее чем на 1 метр. После установки основание мачты и колышки для крепления растяжек заливаются бетоном. В качестве растяжек рекомендуется использовать оцинкованный трос, диаметром 6 мм.

Генератор

Для ветровой установки можно использовать любой автомобильный генератор, желательно с более высокой мощностью. Они все обладают идентичной конструкцией и требуют переделки. Подобная переделка автомобильного генератора для ветряка предполагает перемотку проводника статора, а также изготовление ротора с использованием неодимовых магнитов. Чтобы их надежно зафиксировать, требуется высверлить отверстия в полюсах ротора. Установка магнитов выполняется с чередованием полюсов. Сам ротор оборачивается бумагой, а все пустоты, образующиеся между магнитами, заливаются эпоксидной смолой.

В процессе наклейки магнитов должна соблюдаться их полярность. Поэтому ротор подключается к источнику питания. Включенный ротор создает магнитное поле и каждый магнит приклеивается на свое место той стороной, которая притягивается.

Для подключения ротора можно использовать любой блок питания, напряжением 12 вольт и силой тока от 1 до 3 ампер. Подключение осуществляется таким образом, что съемное кольцо, расположенное ближе к клыкам, является минусом, а положительная сторона располагается ближе к концу ротора. Магниты, установленные в промежутки ротора или клыки, вызывают самовозбуждение генератора, и это считается их основной функцией.

В самом начале вращения ротора, магниты начинают возбуждать ток в генераторе, который также поступает на катушку, приводя к увеличению магнитных полей клыков. В результате, генератор выдает ток с еще большей величиной. Получается своеобразный круговорот тока, когда происходит возбуждение генератора и дальнейшее питание собственного ротора, на который установлены электромагнитные полюса. Собранный генератор необходимо опробовать и произвести измерения полученных выходных данных. Если агрегат при 300 оборотах выдает примерно 30 вольт, то это считается нормальным результатом.

Окончание сборки ветряной установки

Для изготовления рамы генератора используется профильная труба, для хвоста – оцинкованная жесть. Конструкция поворотной оси состоит из трубки с двумя подшипниками. Крепление генератора к мачте осуществляется таким образом, чтобы расстояние от мачты до лопастей составляло не менее 25 см. В целях обеспечения безопасной сборки и монтажа, все работы следует выполнять в безветренную погоду. Сильный ветер может погнуть лопасти, и они разобьются о мачту.

Если для питания потребителей, работающих от сети 220 вольт, планируется использовать аккумуляторы, то в этом случае потребуется установка инвертора, выполняющего преобразование напряжения. Емкость аккумуляторной батареи подбирается в зависимости от технических характеристик генератора. На этот показатель оказывают влияние скорость ветра в данной местности, общая мощность подключаемых потребителей и частота их использования.

Для того чтобы предотвратить выход аккумуляторов из строя под влиянием чрезмерной зарядки, необходимо использовать контроллер напряжения, который бывает самодельный или заводского изготовления. Готовый ветряной генератор необходимо периодически обслуживать и своевременно производить регламентные работы.
