Устройство защиты узм-3-63к ac230в/ac400в ухл2

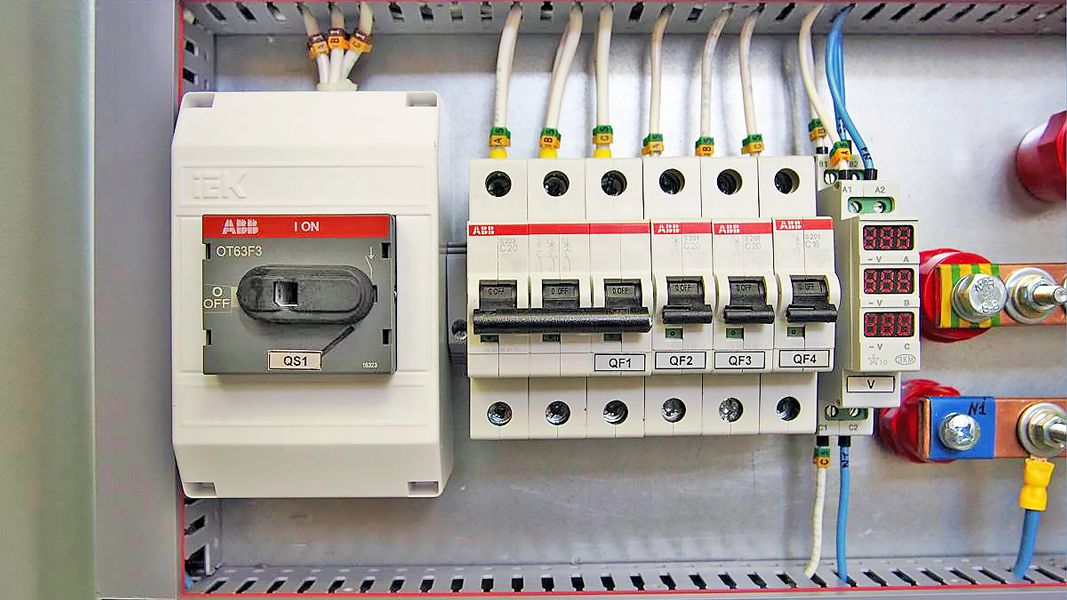

Монтаж и схемы подключения

Устройство УЗМ-3-63 имеет крепление для монтажа на DIN рейку шириной 35 мм. Оно может устанавливаться в электрораспределительном щитке открыто, либо в пластиковом корпусе. Допускается вертикальное и горизонтальное расположение корпуса.

Существует две схемы подключения:

1. Когда проводник N соединяется с обеими клеммами устройства на входе и выходе
2. Когда соединение провода N производится только на входной клемме

Схема, на которой проводник N подсоединен на входе и выходе устройства

Схема, на которой проводник N подсоединен только на входе УЗМ-3-63

Для нормальной работы устройства, нулевая клемма должна быть задействована в обязательном порядке.

Устройство защиты многофункциональное УЗМ-51М, УЗМ-51МТ, УЗМ-16

При подаче питания устройство начинает контроль сетевого напряжения. Если напряжение сети находится между заданными в настройках значениями верхнего Umax и нижнего Umin порогов срабатывания начинается отсчет времени автоматического повторного включения (АПВ). Если до окончания отсчета времени АПВ напряжение сети не выйдет за установленные пороги срабатывания, то по окончании отсчета произойдет подключение нагрузки к сети. Возможно ускоренное включение нагрузки вручную путём нажатия кнопки «ВКЛ/ВЫКЛ». Устройство осуществляет непрерывный контроль сетевого напряжения.

При выходе напряжения сети за установленные пороги срабатывания (аварии), устройство отсчитывает задержку срабатывания. Если длительность аварии по напряжению сохраняется более соответствующей задержки срабатывания, происходит отключение нагрузки от сети. После нормализации напряжения устройство подключает нагрузку, после отсчета времени АПВ. Если в процессе отсчета времени АПВ напряжение сети повторно выйдет за заданные пороги срабатывания, отсчет времени АПВ сбросится. При попытке ручного включения в аварийном режиме устройство не позволит включить питание на нагрузку.Двухцветная индикация работает в различных режимах:

• Если напряжение приближается к верхнему порогу отключения индикатор норма/авария мерцает красным, индикатор реле горит желтым. При выходе напряжения за верхний порог желтый индикатор реле выключается, а индикатор норма/авария горит постоянно красным. При возврате напряжения в норму индикатор реле мигает желтым (отсчитывая время АПВ), индикатор норма/авария горит постоянно зеленым.
• Если напряжение приближается к нижнему порогу отключения индикатор норма/авария мерцает красным, индикатор реле горит желтым. При выходе напряжения за нижний порог желтый индикатор реле мигает отсчитывая задержку выключения и после выключается, а индикатор норма/авария мигает красным. При возврате напряжения в норму индикатор реле мигает желтым (отсчитывая время АПВ), индикатор норма/авария горит постоянно зеленым.
• Если принудительно нагрузку отключили от сети нажатием кнопки «ВКЛ/ВЫКЛ» двухцветная индикация указывает на это поочерёдным включением красного и зелёного индикатора. Повторное нажатие кнопки «ВКЛ/ВЫКЛ» возвращает изделие в рабочий режим.
• При внутреннем перегреве контактов реле нагрузка отключается (только для УЗМ-51МТ). Индикатор норма/авария и индикатор/перегрев реле одновременно мигают красным. Данная ситуация может возникнуть при длительной коммутации тока нагрузки более 63А или плохой затяжке клемм подключения проводов.

ВНИМАНИЕ! При отключении нагрузки кнопкой «ВКЛ/ВЫКЛ» устройство остаётся в выключенном состоянии так же после отключения и повторного включения напряжения питания. Включить реле можно только повторным нажатием кнопки «ВКЛ/ВЫКЛ» (удерживать 2 секунды)

Пользователь самостоятельно может изменить задержку времени включения (10с или 6мин) для этого:

1. вручную кнопкой «ВКЛ/ВЫКЛ» выключить внутреннее реле;
2. затем нажать и удерживать кнопку «ВКЛ/ВЫКЛ» (индикатор «норма-авария» погаснет) до тех пор пока индикатор не начнёт мерцать. Если индикатор мерцает зелёным цветом то время t1 установлено 10 секунд, если красным то время t1 установлено 6 минут;
3. отпустить кнопку «ВКЛ/ВЫКЛ»;
4. нажать кнопку «ВКЛ/ВЫКЛ» ещё раз для перехода в рабочий режим и включения реле.

ВНИМАНИЕ! При срабатывании устройства разрывается только фазный провод. Нулевой провод N проходит насквозь для удобства монтажа и не коммутируется

Допускается подключение вывода N только с одной стороны (Например при подключении к трёхфазной сети трёх УЗМ можно объединить нулевые выводы с одной стороны).

Технические характеристики

УЗМ-3-63 способно выполнять свои функции при температуре от -25 до +55 градусов. Вес данного изделия 450 грамм. Максимальное напряжение в электрической сети составляет 440В. Этот прибор имеет клемму для дистанционного управления. УЗМ способен контролировать частоту сети, которая не должна превышать 45-55 Гц.

А также выполняет контролирование фаз, которые не должна отклоняться более чем на 25%. При этом максимальный ток коммуникации соответствует 63А на каждую фазу. Защитное устройство имеет двухпороговую защиту от повышенного и пониженного напряжения.

Повторное включение можно устанавливать самостоятельно от 2 секунд – 8 минут. При скачках напряжения прибор срабатывает через 30мс. Дополнительно УЗМ имеет встроенную систему защиты от импульсных вспышек в электросети.

Монтаж и схемы подключения

Устройство УЗМ-3-63 имеет крепление для монтажа на DIN рейку шириной 35 мм. Оно может устанавливаться в электрораспределительном щитке открыто, либо в пластиковом корпусе. Допускается вертикальное и горизонтальное расположение корпуса.

Существует две схемы подключения:

1. Когда проводник N соединяется с обеими клеммами устройства на входе и выходе
2. Когда соединение провода N производится только на входной клемме

Схема, на которой проводник N подсоединен на входе и выходе устройства

Схема, на которой проводник N подсоединен только на входе УЗМ-3-63

Для нормальной работы устройства, нулевая клемма должна быть задействована в обязательном порядке.

Особенности конструкции аппарата

На верхней стороне пластикового корпуса устройства УЗМ-51м установлены входные клеммы L и N, на нижней – выходные U и N. Они похожи на своего рода трубку, что дает плотный зажим провода площадью до 40 мм2. Спереди находится два индикатора. Один указывает о режиме работы, а другой о неисправности в сети. Второй индикатор светится желтым цветом, сигнализируя о работе встроенного реле.

В том же месте находится кнопка подключения тестового режима, которая соответствует ручному управлению. На корпусе расположены регуляторы порога рабочего охвата напряжения.

УЗМ 51м схема подключения в однофазную сеть

В роли управляющей детали будет РIС12F683 – небольшой контроллер с 6 выводами, который работает в онлайн-режиме. Все компоненты реле могут функционировать при напряжении 450 В в течение долгого времени. На схеме есть большое число деталей в SMD-исполнении. Благодаря своему качеству прибор приобрел большую популярность.

Схема подключения УЗМ

Производители выработали точную схему присоединения защитного прибора, которая ликвидирует риск повреждения и нетактичную работу устройства. Она назначается только для трехфазных потребителей. На случай если таких потребителей нет, профессионалы рекомендуют монтировать отдельное реле на отдельную фазу. Это вызвано тем, что устройство, выполняющее свои функции, обязано обесточить систему при исчезновении одной фазы – что оно и сделает.

Для правильного подсоединения УЗМ нужно придерживаться некоторым правилам:

• в обязательном порядке присоединять клемму N, это обеспечивает бесперебойное и надежное функционирование;
• предоставить наличествование трехфазного потребителя;
• при отсутствии дистанционного руководства необходимо соединять между собой клеммы с маркировкой Y;
• в связи с тем, что устройство не чувствует короткого замыкания и утечку тока, вместе с тем необходимо монтировать в электрическую сеть также УЗО и автоматические выключатели.

Пример видео, где показана работа реле напряжения

https://youtube.com/watch?v=gnF0wOR1KH0

Решать проблему скачков напряжения в сетях помогают специальные устройства – реле контроля напряжения. Принцип действия таких реле достаточно прост, есть “электронный блок”, который следит, чтобы напряжение находилось в заданных уставками пределах и при отклонениях сигнализирует расцепителю (силовой части), который отключает сеть. Все бытовые реле контроля напряжения включаются автоматически через определенное время. Для обычных потребителей достаточно задержки в несколько секунд, но для холодильников и кондиционеров с компрессорами нужна задержка в несколько минут.

Реле контроля напряжения бывают однофазные и трехфазные. Однофазные реле напряжения отключают одну фазу, а трехфазные – одновременно все три фазы. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз. Трехфазные используют для защиты двигателей и других трехфазных потребителей.

Я разделяю приборы защиты от перенапряжений на три типа: УЗМ-51М от “Меандра”, Zubr от “Электроникс” и все остальные. Никому ничего не навязываю – это мое личное мнение.

Реле напряжения Zubr (Rbuz)

Данное устройство предназначено для защиты от перепадов напряжения (отгорания нуля). Производят ЗУБР в Донецке.

Отмечу особенности этого реле напряжения.

Индикация напряжения на устройстве – показывает значение напряжения в реальном времени. Это достаточно удобно и необходимо для оценки ситуации с напряжением в сети. Погрешность показаний низкая, разница относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.

Реле напряжения Zubr выпускают на различные номинальные токи: 25, 32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А.

Верхнее значение по напряжению выставляется от 220 до 280 В с шагом 1 Вольт, нижнее – от 120 до 210 В. Время повторного включения от 3 до 600 сек., с шагом 3 секунды.

Я выставляю на реле Zubr, максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 190 Вольт.

У приборов с индексом t в названии, например Zubr D63t, есть термозащита от внутреннего перегрева.  Т.е. при увеличении температуры самого прибора до 80 градусов (например из-за нагрева контактов) – он отключается.

Реле Zubr занимает 3 модуля или 53 мм  на дин-рейке и бывают только однофазными.

В паспорте и приведенных схемах подключения Зубр, не сказано про ограничения по току, но в старой документации, ранее указывалось, что не более 0,75 от номинального.

Принцип работы

С помощью регуляторов, установленных на корпусе прибора, можно выставить предел срабатывания реле по верхнему напряжению от 240 В до 290 В и по нижнему от 210 В до 100 В.

При подключении к питающей сети индикация на УЗМ-51М не срабатывает в течении первых 5 с. Мигание зелёного индикатора указывает на то, что происходит тестирование напряжения. Если оно соответствует заданным параметрам, электромагнитное реле включается, и об этом сигнализирует равномерное свечение жёлтого и зелёного светодиодов.

В нормальном режиме работы контроллер УЗМ-51М постоянно следит за величиной напряжения, а варистор демпфирует его импульсы до допустимой величины.

Работа световой индикации отличается при различных аварийных режимах.

Мигающий красный индикатор предупреждает о том, что напряжение значительно превысило норму.

Если жёлтый светодиод погас, а красный горит непрерывно, значит, напряжение превысило установленную величину, и реле отключило нагрузку.

Мигающий сигнал зелёного индикатора показывает, что начался отсчёт времени повторного включения.

Зелёный и жёлтый светодиоды, горящие постоянно, сигнализируют, что напряжение полностью нормализовалось, и реле включено.

Если на панели начинает мигать зелёный светодиод при постоянно горящем жёлтом, значит, входящее напряжение сильно уменьшилось.

Мигающий нижний индикатор, поменявший зелёный цвет на красный, сигнализирует, что начался отсчёт времени отключения электромагнитного реле.

Вспыхивающий с частотой в две секунды красный светодиод и погасший жёлтый оповещают о выключении реле.

При нормализации напряжения сигнализация работает, как и в первом случае.

Поочередно вспыхивающий красный и зелёный свет напоминают о запуске устройства повторным нажатием тестовой кнопки.

Работа защиты

Загорание зеленых светодиодов L1, 2, 3 сигнализирует о поступлении напряжения на вводные клеммы. При соответствии сетевых параметров заданным значениям (наличие всех фаз, порядок их чередования, напряжение, частота), по истечении выставленного таймера повторного включения, реле замыкает контакты. Электричество поступает на оборудование, о чем свидетельствует желтый индикатор ( ).

В случае какого-либо нарушения, прибор отключает подачу напряжения. При этом на передней панели перестает гореть желтый светодиод и отображается причина срабатывания:

После отключения силового реле, при восстановлении параметров сети, начинается отсчет времени повторного включения, по истечении которого устройство возобновит подачу электричества на нагрузку.

УЗМ 51М: подключение

Благодаря надежному внутреннему исполнению и легкости подключения устройство довольно часто используется в системах автоматики промышленной и бытовой сферы.

При подключении УЗМ 51М схема бывает двух видов:

• С нагрузкой, подключаемой непосредственно к выходу УЗМ. В этом случае и нуль, и фаза проходят сквозь устройство.
• С нагрузкой, подключаемой только к фазе на выходе УЗМ, а нуль берется как общий и для реле, и для нагрузки.

Как видно из рисунков, схемы не имеют принципиального отличия, ведь в первом варианте нуль идет транзитом через реле УЗМ 51М без каких-либо разъединителей. Второй вариант просто удобнее в том случае, когда реле вышло из строя и требует замены. Чтобы работала нагрузка, необходимо лишь кинуть перемычку между фазными клеммами. Но все-таки не стоит оставлять линию без защитного устройства, нужно поскорее поставить новое.

Последовательность устройств на входном щитке, в перечне которых имеется УЗМ, следующая:

• Счетчик энергии.
• Автоматический защитный выключатель. Он защищает всю проводку цепи от перегрузок и токов короткого замыкания КЗ.
• Дальше идет УЗМ 51М для защиты нагрузки от перепадов напряжения.
• После реле, если электросеть разделяется на несколько линий, на каждую устанавливают свой автоматический защитный выключатель для предотвращения выгорания цепи из-за токов КЗ.

Все автоматы после УЗМ ставят в основном на фазу, нуль же соединяется вместе через токоведущую планку.

Характеристики

Общие показатели будут примерно одинаковыми для всех разновидностей приборов

Самое главное, знать, для чего они нужны и на какие параметры обращать внимание при выборе устройства. Более подробно все характеристики отражены в технической документации. Наиболее значимыми среди них являются следующие:

Наиболее значимыми среди них являются следующие:

• Возможность по ограничению напряжения при токовой помехе 100А не превышает 1,2 кВ.
• Способность к поглощению максимальной энергии одиночного импульса 10/1000 мкс составляет 200 Дж.
• Стандартная импульсная защита должна срабатывать в течение 25 нс и менее.
• Пороги отключения нагрузки по превышению верхнего предела устанавливаются в диапазоне от 240 до 290 вольт.
• То же самое при верхнем критическом пороге и ускоренном отключении нагрузки – 300 В плюс-минус 15 вольт.
• Порог отключения при пониженном напряжении устанавливаются в пределах от 210 до 100 В.
• Нижний критический порог и ускоренное отключение установлены показателем 80 В плюс-минус 10 вольт.
• Показатели питания приборов в среднем составляют: номинальное напряжение – 230 В, частота – 50 Гц, максимальное напряжение – 440 В.
• Электроэнергия, поступающая в работающие приборы для своих нужд, составляет 1,5 Вт*ч, мощность – 1,5 Вт.
• Нагрузочный ток (номинальный) при условии использования медных проводов, площадью сечения не ниже 16 мм2 – 63 А.
• Мощность нагрузки (номинальная) при напряжении 250 В – 14,5 кВт.
• Максимальный нагрузочный ток, который может выдерживаться прибором в течение 30 минут – 80 А.
• Максимальная мощность нагрузки в аналогичной ситуации – 20 кВт.
• Величина максимально допустимого тока короткого замыкания – 4500 А.

Это были физические показатели, а основные технические параметры УЗМ будут следующие:

• Задержка по времени первичного или повторного включения – 10 с или 6 минут.
• Задержки ускоренного отключения: верхний критический порог – 20 мс, нижний критический порог – 100 мс.
• Задержки отключения: при скачке напряжения, превышающем верхний порог – 0,2 с, при падении ниже нижнего порога – 10 с.
• Рабочие температуры находятся в диапазоне: в исполнении УХЛ2 – от -40 до +55 градусов, в исполнении УХЛ4 – от -25 до +55 градусов.
• Степень защищенности составляет: по корпусу – IP40, по клеммам – IP0.

Устройство для квартиры и дома предназначено для работы в круглосуточном режиме. Средние габариты – длина, ширина и высота составляют 83х35х67 мм, вес 160-170 грамм. Срок эксплуатации, определяемый производителем – ни ниже 10 лет.

Основные функциональные характеристики УЗМ-3-63К.

Максимальный ток коммутации 63А, 14,5 кВт. Рабочий диапазон напряжений АС — 230/400 В. Диапазоны защиты напряжения сети, устанавливаются декадным переключателем с шагом 5 В верхний 243 — 297 В, время отключения 0,2 сек нижний 163 — 217 В, время отключения 10 сек. Время ускоренного отключения в независимости от установленых значений при превышении напряжения более 300 В — 20 мс и провале менее 110 В — 100 мс. Импульсная защита сетевого напряжения встроенными варисторами. Задержка повторного включения, регулируемая 2 сек. — 8 мин. Диапазон рабочих температур -25 — +55 ºС. Наличие клеммы для дистанционного управления

ВНИМАНИЕ! При срабатывании УЗМ-3-63К разрываются фазные шины. Нулевой провод N проходит на сквозь для удобства монтажа и не коммутируется

Допускается подключение вывода N только с одной стороны если это предусмотрено схемой присоединения оборудования. Подключение нулевого провода к клемме N обязательно!

Подключение УЗМ-3-63К и диаграмма контроля напряжения по всем фазам

В момент кратковременного снижениях напряжения менее 130В и по времени не более 100мс, а также ниже установленного значения 170В не более 10с, отключения нагрузки не происходит, что позволяет не отключать нагрузку и ждать повторного включения с установленной задержкой.

Защита напряжения по 3-м фазам.

В случае возникновения в сети высоковольтных импульсов напряжения, защита входов на варисторах шунтирует их в любой из фаз на нейтральный проводник N, блокируя прохождение к нагрузке.

Конструкция

Общее устройство любого УЗМ условно делится на две части. Вход оборудуется варистором, выполняющим сглаживание всплесков или падений напряжения кратковременного характера. На выходе устанавливается силовое реле, отключающее нагрузку в опасных ситуациях. Модификации МД дополнительно оборудуются средствами обнаружения искрения в проводке. Все приборы предназначены для монтажа на ДИН-рейку.

Входные клеммы устанавливаются в верхней части пластикового корпуса, а выходные – в нижней. Их размеры вполне достаточны для подключения проводников площадью сечения до 35 мм2. В момент срабатывания УЗМ происходит разрыв только фазного проводника, поскольку нейтраль в коммутационных процессах не участвует. Она проходит через весь прибор от входа к выходу. Устройство защиты УЗМ может быть установлено на вход или подключаться на линии отдельных групп потребителей.

Лицевые панели в различных моделях УЗМ существенно отличаются по своему наполнению. Общим является наличие индикаторов рабочего и аварийного режимов с зеленым и красным светодиодами. Отдельные индикаторы указывают на причину отключения – перепад напряжения или электрическую дугу. Также устанавливаются регулировочные рукоятки, задающие верхний и нижний пределы напряжения, при которых отключается и включается питание. Практически во всех УЗМ имеется кнопка ручного управления, используемая в особых случаях.

На боковой панели имеется общая схема устройства и принципиальная схема подключения УЗМ. Варисторы, установленные на входе, выполняют несколько функций. Первый рассчитан на 680 вольт. Он ограничивает импульсные коммутационные перегрузки малой мощности. Второй варистор способен выдержать 620 вольт, он обеспечивает защиту по питанию. Всей работой УЗМ управляет специальный контроллер.

Защитное устройство: популярные аналоги

Приборы от разных производителей отличаются друг от друга стоимостью, качеством исполнения, а также предоставлением различных дополнительных функций. Также они могут различаться по названию, но они призваны выполнять одно и то же назначение.

РНПП-302, Новатек-Электро, Украина. Прибор обладает такими характеристиками: потребляемая мощность 5Вт; вес 300г; температурный режим для эксплуатации -35 до +55; номинальное напряжение 220/230В; линейная нагрузка 380/400В; релейный вывод 8А.

СР-731, Евроавтоматика F?&F, Белоруссия. Наивысший ток катушки 2А; четыре индикатора; нижнее напряжения отключения – 150-210В; верхнее напряжение отключения – 230-260В.

PNM-31, ZAMEL, Польша. Напряжение питания 230/400В; рабочая температура -20 до +60; минимальная задержка на отключения 5 с; максимальная задержка на отключение 5с; максимальная задержка на включение 5 секунд.

Отличительной особенностью изделий от производителя Меандр заключается в том, что для его работы не требуется дополнительных пусковых агрегатов. Продукция других брендов имеют недостаточные коммутирующие функции.

Так Украинские изделия имеют релейные выключатели, рассчитанные на токовую нагрузку в 8А, а Белорусские производители наделили свою продукцию катушкой, максимальный ток которой составляет 2А.

Польские аналоги владеют максимальной нагрузочной способностью в 16А. УЗМ-3-63 обладают возможностью дистанционного управления посредством клемм Y1 и Y2, установленные в нижнем углу лицевой панели слева.

Между тем некоторая продукция имеет преимущество по отношению к Российскому производителю. Украинские защитные изобретения обладают цифровым дисплеем, на котором можно посмотреть информацию о состоянии электрической сети в процессе эксплуатации.

Стоимость данных аналогов не составляет большой разницы.

https://youtube.com/watch?v=DHAp2i9ICIU

Где применяют защитное устройство

При монтаже УЗМ устраняется порча дорогостоящего трехфазного электрооборудования, подсоединенного в сеть. Данный механизм способен контролировать частоту сети. Также прибор снабжен функцией заглушения импульсных помех. Данные помехи возникают во время переключения мощных механизмов, а также переходных процессов в трансформаторах или электродвигателях.

Подключение УЗМ-3-63

Помехи причиняют губительное влияние на микроэлектронику и другие электроприборы. Для того, чтобы привести прибор в действие не нужно дополнительных усилий, достаточно всего лишь переключить встроенное реле.

Схемы подключения устройства

Три правила, которые необходимо помнить при подключении схемы:

• при присоединении четырех кабелей вверху нужно расположить входной проводник, внизу – выходной для бытовых приборов;
• если подсоединяется три кабеля, то фаза пропускается через устройство защиты, «ноль» необходим для электропитания самой системы;
• при подсоединении ДУ «ноль» идет по выключателю, через силовой провод связывается сам прибор, поступает нагрузка и напряжение.

Схема подключения реле напряжения и УЗО

Сеть однофазная

К однофазной сети реле контроля напряжения устанавливается через проводной контакт. При данном подключении можно применять тиристор на 200 В, фильтры устанавливаются за обкладкой, в конце устанавливается выпрямитель.

Вам это будет интересно Удаленный учет электроэнергии

Распространенные ошибки при монтаже и эксплуатации устройства

1. Ошибка 1. Установка изделия на выходе из трехфазного электросчетчика и последующее распределение бытового напряжения, преобразованного в 220 Вольт по разным объектам (1 фаза – жилой дом, 2 фаза – гараж, 3 фаза — хозяйственные постройки). В случае нарушения на одной из фаз, устройство обесточит все ответвления, оставив усадьбу без электричества. Правильно будет установить отдельную защиту на каждую фазу, тогда отключение произойдет только на участке с нарушением.
2. Ошибка 2. Подключение нагрузки, превышающей номинальную мощность, предусмотренную техническими характеристиками устройства на каждую фазу (более 14,5 кВт). Это недопустимо, потому что может привести к сбоям в работе изделия или выходу его из строя.
3. Ошибка 3. Отказ от использования УЗО и АВ, как средств защиты. Устройство УЗМ-3-63 обеспечивает защиту оборудования от сетевых неполадок и работает только в этом направлении. Все нарушения, происходящие в обратном направлении, то есть исходящие от потребителя, оно не может ни предупредить, ни предотвратить. Поэтому применение защиты от коротких замыканий и от утечек тока лучше не игнорировать.

В заключении стоит отметить, что использование устройств, таких как УЗМ-3-63 значительно облегчает эксплуатацию электрооборудования, делает ее более безопасной и защищенной от нежелательных и вредных последствий воздействия сетевых нарушений.
