Турбокомпрессор: устройство, и принцип действия

Устройство и принцип работы турбокомпрессора

Турбокомпрессор (турбина) — механизм, применяемый в автомобилях для принудительного нагнетания воздуха в цилиндры двигателя внутреннего сгорания. При этом привод турбины осуществляется исключительно за счет действия отработавших газов (выхлопа). Применение турбокомпрессора позволяет существенно увеличить мощность двигателя (примерно на 40%), сохраняя компактными его габаритные размеры и низкий уровень расхода топлива.

Конструкция и принцип работы турбины

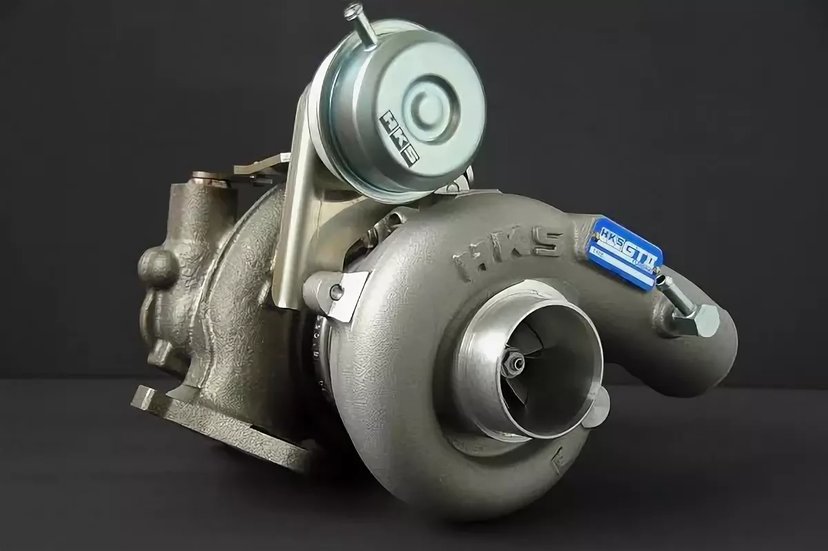

Устройство турбокомпрессора

Классический турбокомпрессор состоит из следующих элементов:

  1. Корпус. Выполняется из жаропрочных материалов (стали). Он имеет форму улитки с двумя разнонаправленными патрубками, оснащенными фланцами для крепления в системе турбонаддува.
  2. Турбинное колесо. Преобразует энергию отработавших газов во вращение вала, на котором оно жестко зафиксировано. Изготавливается из жаропрочных материалов (железо-никелевый сплав).
  3. Компрессорное колесо. Воспринимает вращение от турбинного колеса и нагнетает воздух в цилиндры двигателя. Колесо компрессора зачастую изготавливают из алюминия, что снижает потери энергии. Температурный режим на этом участке близок к нормальным условиям, и применение жаропрочных материалов не требуется.
  4. Вал турбины (ось) — соединяет турбинное и компрессорное колеса.
  5. Подшипники скольжения, или шарикоподшипники. Необходимы для крепления вала в корпусе. В конструкции может быть предусмотрен один или два подшипника. Смазка последних осуществляется общей системой смазки двигателя.
  6. Перепускной клапан — предназначен для управления потоком отработавших газов, воздействующим на колесо турбины. Это позволяет управлять мощностью наддува. Клапан оснащен пневматическим приводом. Его положение регулируется ЭБУ двигателя, получающим соответствующий сигнал от датчика скорости.

Принцип работы турбокомпрессора

Основной принцип работы турбины на бензиновом и дизельном двигателях заключается в следующем:

  • Отработавшие газы направляются в корпус турбокомпрессора, где воздействуют на лопатки турбинного колеса.
  • Колесо турбины начинает вращаться и разгоняться. Скорость вращения турбины при высоких оборотах может достигать до 250 000 оборотов в минуту.
  • Пройдя через колесо турбины, отработавшие газы отводятся в систему выпуска.
  • Компрессорное колесо синхронно вращается (поскольку находится на одном валу с турбинным) и направляет поток сжатого воздуха в интеркулер и далее во впускной коллектор двигателя.

Особенности эксплуатации турбин

В сравнении с механическим нагнетателем, работающим от привода коленчатого вала, достоинствами турбины является то, что она не отнимает мощность у двигателя, а использует энергию побочных продуктов его работы. Она дешевле в изготовлении и экономичнее в эксплуатации.

Хотя технически устройство турбины дизельного двигателя практически не отличается от систем для бензиновых моторов, на дизеле она встречается чаще. Основная особенность заключается в режимах работы. Так для дизеля могут применяться менее жаропрочные материалы, поскольку температура отработавших газов в среднем составляет от 700 °С в дизельных двигателях и от 1000°С в бензиновых моторах. Это значит, что устанавливать дизельную турбину на бензиновый двигатель нельзя.

С другой стороны, для этих систем характерны и разные уровни давления наддува. При этом стоит учитывать, что производительность турбины зависит от ее геометрических размеров. Давление нагнетаемого в цилиндры воздуха складывается из двух частей: 1 атмосфера давления окружающей среды плюс избыточное, создаваемое турбокомпрессором. Оно может варьироваться от 0,4 до 2,2 и более атмосфер. Если учесть, что принцип работы турбины на дизельном двигателе предусматривает поступление большего объема выхлопных газов, конструкция для бензинового мотора также не может устанавливаться на дизелях.

Особенности эксплуатации турбированных двигателей

На режимах разгона автомобиля в силу инерционности системы возникает явление, получившее название «турбояма». Сущность явления заключается в следующем:

  • Автомобиль движется с небольшой постоянной скоростью.
  • Турбина вращается в соответствующем режиме.
  • При резком нажатии на педаль ускорения в цилиндры двигателя подается больше топлива.
  • После его сгорания образуются отработавшие газы, которые с большей силой воздействуют на турбину и увеличивают мощность двигателя. Однако происходит это с некоторой временной задержкой.

Таким образом, между моментом нажатия на педаль и фактическим ускорением автомобиля присутствует некоторая временная задержка — «турбояма». Также данное явление проявляется в виде недостатка крутящего момента на малых оборотах двигателя.

Виды систем турбонаддува

Производители разработали различные способы избавления от «турбоямы»:

  • Турбина с изменяемой геометрией. Конструкция предусматривает изменение сечения входного канала. За счет этого выполняется регулирование потока отработавших газов.
  • Два турбокомпрессора, установленных последовательно (Twin Turbo). На каждый режим работы (обороты двигателя) предусматривается свой компрессор.
  • Два турбокомпрессора, установленных параллельно (Bi Turbo). Схема разбиения на две турбины снижает инерцию системы, и турбояма становится не так ощутима.
  • Комбинированный наддув. Устройство предусматривает и механический, и турбонаддув. Первый включается при низких оборотах, второй при высоких.

Что такое турботаймер и для чего он необходим

Турботаймер

Другой стороной инерционности системы с турбокомпрессором является необходимость снижать обороты постепенно. Нельзя резко выключать зажигание после того, как двигатель работал на высоких оборотах. Это обусловлено тем, что подшипники будут продолжать вращение, а поскольку масло не будет подаваться в систему — возникнет повышенное трение. Оно, в свою очередь, спровоцирует быстрый износ вала турбины.

Для решения этой проблемы применяется турботаймер. Это устройство устанавливается на приборной панели и подключается в цепь зажигания. После выключения зажигания ключом система запускает таймер, который глушит двигатель спустя некоторое время, давая возможность турбине снизить обороты до приемлемых значений.

Типы и ресурс работы турбонагнетателей

Основным недостатком турбины является эффект «турбо-лага», который возникает при низких оборотах двигателя. Он представляет собой временную задержку реакции на изменение оборотов двигателя. Чтобы преодолеть этот недостаток, были разработаны различные типы турбонагнетателей:

  • Система Twin-scroll. В конструкции предусмотрено два канала, разделяющих турбинную камеру и, как следствие, поток выхлопных газов. Это обеспечивает более быстрое время отклика, максимальный КПД турбины и предотвращает засорение выпускных отверстий.
  • Турбина с изменяемой геометрией (сопло с изменяемой геометрией). Эта конструкция чаще всего используется в дизельных двигателях. Он обеспечивает изменение поперечного сечения входа в турбину за счет подвижности ее лопаток. Изменение угла поворота позволяет регулировать расход выхлопных газов, регулируя тем самым скорость выхлопных газов и скорость работы двигателя. В бензиновых двигателях турбина с изменяемой геометрией часто устанавливается на спорткары.

Недостаток турбонагнетателей — недолговечность турбины. Для бензиновых двигателей это в среднем 150 000 километров. С другой стороны, турбинный ресурс дизельного двигателя немного больше и составляет в среднем 250 000 километров. При продолжительной езде на высокой скорости, а также при неправильном выборе масла срок службы может сократиться в два, а то и в три раза.

В зависимости от того, как турбина работает в бензиновом или дизельном двигателе, можно оценить работоспособность. Сигналом к проверке является появление синего или черного дыма, снижение мощности двигателя, а также появление свиста и скрежета. Во избежание поломок необходимо вовремя менять масло, воздушные фильтры и проводить регулярное обслуживание.

Эксплуатация турбины

Устройство турбокомпрессора делает его зависимым от качества масла, поэтому пытаться сэкономить на нем не стоит. Несвоевременно поменянное масло может стать причиной нарушений в работе механизма.

Автомобиль, оснащенный турбиной, нуждается после покупки в замене масла и тщательной прочистке топливной системы, при этом смешивать разные масла нельзя.

После продолжительной поездки сразу глушить двигатель не рекомендуется, дав ему немного поработать и охладиться. Резкое выключение может сказать на снижении прочности элементов конструкции, вызванном перепадом температуры.

Как влияет неисправная турбина на работу двигателя автомобиля

Многие считают, что небольшой агрегат в виде турбины при выходе из строя вряд ли окажет сильное негативное влияние на работу двигателя, однако это не совсем так. Очень частой причиной поломки турбины является низкое масляное давление либо плохое его качество. Падение давления часто обусловлено сильным загрязнением масляного фильтра или плохим его качеством, а так же как результат применения метода «промывка пятиминутка».

С учетом больших оборотов турбины, а также постоянного воздействия высоких температур, а именно это и есть нормальные рабочие условия, даже незначительное и кратковременное падение давления в масляной системе может вызвать поломку подшипника оси турбины. При его сильном износе увеличивается радиальный зазор, а этот люфт приводит к повреждению и выходу из строя сальников.

С разрушенными сальниками нет должной герметичности, а соответственно масло беспрепятственно попадает в коллектор двигателя. Параллельно этому давление масла в подшипниках оси турбины еще сильнее падает, что приводит к еще большим повреждениям этого узла.

Горячий выхлопной газ проходит через разбитые элементы и попадает во внутреннее пространство подшипников, где повышает температуру до такой степени, что все смазочные материалы полностью выгорают. Это ведет к полному разрушению самого подшипника. Он перестает выполнять свою функцию, что влечет поломку лопастей турбины, обломки которой остаются внутри агрегата.

Качество смазки элементов турбины очень сильно зависит от масляного насоса двигателя. Даже не очень продолжительная работа агрегата в таком режиме оставит двигатель автомобиля без смазочных материалов. А что будет с двигателем при работе без масла объяснений не требует.

Во избежание подобных неприятных ситуаций, важно помнить основные признаки неисправности и выхода из строя турбокомпрессора

Если вовремя не обратить внимание на эти симптомы и не принять соответствующие меры, то звук характерного скрежета лопастей, трущихся о внутренний корпус турбины, который ведет к еще большим проблемам, не заставит себя долго ждать. При появлении хоть какого-нибудь намека на неисправность, лучше незамедлительно обратиться к специалистам автосервиса или СТО

Преимущества турбокомпрессора.

  1. Оснащенный турбокомпрессором двигатель имеет экономические и
    технические преимущества в сравнении с атмосферным (безнаддувным)
    давлением
  2. Двигатель с турбокомпрессором имеет более высокую массу и
    мощность чем атмосферный двигатель
  3. Двигатель с турбокомпрессором не такой огромный, как
    атмосферный, с той же мощностью

Кривая крутящего момента двигателя оснащенным турбокомпрессором,
лучше адаптируется к специфическим условиям эксплуатации. Это,
например, когда водитель огромного и тяжелого грузового автомобиля
значительно реже переключает передачи на дороге горной местности,
плюс само вождение будет более “мягким”.

Также отметим, что на базе атмосферных двигателей можно
производить версии, оснащенные турбокомпрессором, которые будут
отличаться по мощности.

  1. Турбокомпрессор, укомплектованный в двигатель обеспечивает
    лучшее сгорание топлива. И это подтверждает уменьшение потребления
    топлива грузовиками на больших пробегах
  2. Улучшая сгорание, турбокомпрессор уменьшает выброс токсичности
    отработавших газов
  3. Двигатель с турбокомпрессором работает намного стабильнее
    своего атмосферного аналога такой же мощности, и издает меньше
    шума
  4. Турбокомпрессор для двигателя и всей системе сгорания выступает
    как определенный глушитель в системе выпуска

Ремонт турбокомпрессоров (ремонт турбин).

Современный турбокомпрессор – высокотехнологическое устройство,
следовательно, и ремонт турбин представляет
собой сложную задачу, которая требует у мастеров внимательности,
аккуратности, технических навыков с использованием качественных
материалов.

Если Вы заметили какие-либо неполадки на своей технике,
связанные с турбинным оборудованием, то вам необходимо моментально
проконсультироваться у специалиста, мастера, и предпринять
соответствующие меры.

Здесь главная задача мастера – определить все причины,
содействующие проблемам с турбиной. Быстро и эффективно разобраться
в неполадках, и решить их, заказав ремонт турбины.

Что касается причин, которые содействуют выходу турбокомпрессора
из строя, то их может быть много. Например, значительно высокая
температура отработавших газов, большая частота вращения вала и
другие.

Также повредить турбину можно обычными (естественными) причинами
неисправностей, не задавая больших нагрузок на двигатель:

  1. Масляная недостаточность
  2. Загрязнение масла химическими элементами
  3. Загрязненный воздушный фильтр
  4. Перегрев турбокомпрессора
  5. Иные предметы, попавшие в улитку компрессора или механической
    турбины

Определяя и убирая все эти причины, и возможные другие, ремонт
турбокомпрессоров и диагностика проходит следующим образом:

  1. Разбирается все оборудование, детали тщательно очищаются и
    моются от смазки
  2. Проводится дефектация, поиск трещин и признаков износа
    турбин
  3. Проводятся ремонтные токарно-слесарные работы
  4. Устанавливаются новые комплектующие на турбокомпрессор
  5. Балансируется ротор вала и турбина, затем собирается, и
    проводится диагностика на утечку масла
  6. По окончании, устанавливается улитка и чугунка

Проделывая весь вышеперечисленный комплекс мероприятий по
ремонту турбокомпрессоров можно ремонтировать турбинное
оборудование любой сложности: для легковых и грузовых автомобилей,
автобусов, сельскохозяйственной, строительной техники и т.д.
главное производить ремонт в заводских условиях .

Качественный ремонт турбин практически невозможен без
качественного спецоборудования.
Балансировка – один из самых
важных и основных моментов в ремонте турбокомпрессора, без
проведения этой операции или проведения некачественной
балансировки, ремонт можно считать недействительным.

Ремонт турбин для легковых и грузовых
автомобилей, микроавтобусов, спецтехники необходимо производить
опытными, квалифицированными специалистами в области
гидрооборудования. К ремонту турбокомпрессора необходимо прилагать
гарантийный талон, и обязательно инструкцию по установке и
эксплуатации.

В конце отметим, что любой турбокомпрессор или механическая
турбина нуждаются в определенном обслуживании. А именно, всегда
нужно следить за смазкой всего оборудования. Потому, как недостаток
масла обычно приводит к сильному износу, а то и выхода из строя
запчастей.

Частые и основные признаки неисправности – это черный или
синеватый дым из выхлопной трубы, сокращенная мощность двигателя,
увеличенный расход моторного масла или шум при работе
турбокомпрессора.

На двигателе, который отлично работает, вовремя и качественно
обслуживается, турбокомпрессор может безотказно работать в течение
многих лет. Следовательно, не будет необходимости задумываться про
ремонт турбокомпрессоров на своей технике на
протяжении долгого времени.

Виды и срок службы турбокомпрессоров

Основным недостатком работы турбины является возникающий на малых оборотах двигателя эффект «турбоямы». Он представляет собой временную задержку отклика системы на изменение оборотов двигателя. Для устранения этого недостатка разработаны различные виды турбокомпрессоров:

  • Система twin-scroll, или раздельный турбокомпрессор. Конструкция имеет два канала, которые разделяют камеру турбины и, соответственно, поток отработавших газов. Это обеспечивает более быстрое реагирование, максимальную производительность турбины, а также предотвращает перекрытие выпускных каналов.
  • Турбина с изменяемой геометрией (с переменным соплом). Такая конструкция чаще используется на дизеле. Она предусматривает изменение сечения входа в колесо турбины за счет подвижности ее лопастей. Смена угла поворота позволяет регулировать поток отработавших газов, благодаря чему происходит согласование скорости отработавших газов и рабочих оборотов двигателя. На бензиновом двигателе турбина с изменяемой геометрией часто устанавливается на спортивных автомобилях.К минусам турбокомпрессоров можно отнести и небольшой срок службы турбины. Для бензиновых двигателей он в среднем составляет 150 000 километров пробега машины. В свою очередь, ресурс турбины дизельного двигателя несколько больше и в среднем достигает 250 000 километров. При постоянной езде на высоких оборотах, а также при неправильном подборе масла сроки эксплуатации могут сократиться в два или даже в три раза.В зависимости от того, как работает турбина, на бензиновом или дизельном двигателе, можно судить о ее исправности. Сигналом о необходимости проверки узла является появление синего или черного дыма, снижение мощности двигателя, а также появление свиста и скрежета. Для профилактики неисправностей необходимо вовремя менять масло, воздушные фильтры и регулярно проходить техобслуживание.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ПРИМЕНЕНИЯ ТУРБОНАДДУВА

1. Турбокомпрессор широко используется ввиду простоты конструкции и хороших эксплуатационных параметров. Турбонаддув позволяет увеличить мощность двигателя на 20-35%. Двигатель, вырабатывая повышенные крутящие моменты на средних и высоких оборотах, увеличивает скорость и экономичность автомобиля.
2. Турбокомпрессор в большинстве случаев не может быть причиной неисправностей двигателя, так как его работа зависит от работоспособности газораспределительной, воздушной и топливной систем.
3. Двигатель с турбокомпрессором имеет меньший выброс вредных газов в атмосферу, так как вырабатываются дополнительные выхлопные газы в двигатель. У сгораемого топлива становится меньше отходов.
4. Происходит экономия топлива на 5-20%. В небольших двигателях энергия сжигаемого топлива используется эффективней, увеличивается КПД.
5. На высокогорных дорогах такие двигатели работают более стабильно и с меньшими потерями мощности, чем их атмосферные аналоги.
6. Турбокомпрессор сам по себе является глушителем шума в системе выпуска.

О НЕДОСТАТКАХ

У турбированных двигателей кроме возникновения явлений «турбояма» и «турбоподхват» есть и другие недостатки.
Обслуживание их дороже в сравнении с «классическими». При эксплуатации приходится применять моторное масло специального назначения — его приходится регулярно менять. Двигатель с турбокомпрессором перед пуском должен несколько минут проработать на холостых оборотах. Также сразу не рекомендуется глушить мотор до остывания турбины.

Устройство и особенности турбины

Агрегат состоит из двух устройств — турбины и компрессора. Задача первой преобразовывать энергию выхлопных газов, а второго — подавать сжатый воздух в цилиндры. «Крыльчатки» — главные составляющие части этой системы, представляют собой два лопастных колеса (компрессорное и турбинное).

По своей сути компрессор — это насос, его единственная задача заключается в подаче сжатых атмосферных воздушных масс в цилиндры. Кислород необходим для сжигания топлива, чем больше его поступит, тем больше силовой агрегат сможет сжечь. В результате это приводит к значительному увеличению мощности движка без физического увеличения объёма или количества цилиндров. Система турбонаддува состоит из следующих компонентов:

  • корпус компрессора;
  • корпус турбины;
  • корпус подшипников;
  • компрессорное колесо;
  • турбинное колесо;
  • ось или вал ротора.

В турбонаддуве основным элементом выступает ротор, который защищается корпусом и крепится к специальной оси. И сам ротор, и корпус турбины изготавливаются из термостойких сплавов — это необходимо из-за того, что они находятся в постоянном контакте с газами высокой температуры.

Ротор и крыльчатка вращаются в разных направлениях с большой скоростью — такое решение обеспечивает их плотный прижим друг к другу. Принцип работы в следующем:

  1. Отработанные газы поступают в выпускной коллектор.
  2. Затем — в специальный канал, расположенный в корпусе нагнетателя, который выполнен в форме улитки.
  3. В «улитке» газы разгоняются до большой скорости и подаются на ротор.

Благодаря такому принципу и обеспечиваются вращение турбины. Что касается оси турбонагнетателя, то она крепится на специальных подшипниках скольжения и смазывается за счёт поступления жидкости из моторного отсека. Утечка смазочной жидкости предотвращается благодаря наличию прокладки и уплотнительным кольцам. Кроме того, дополнительную герметизацию обеспечивают смешанные и отдельные потоки отработанных газов и воздуха. Такое технологическое решение не обеспечивает гарантии в 100%, что выхлоп не попадёт в сжатый воздух, однако система этого и не требует.

Виды турбин

Турбины бывают нескольких видов.

  • Традиционный. Наиболее простой тип турбокомпрессора. Его устройство и принцип действия описаны выше.
  • С изменяемой геометрией. В этой разновидности устройства регулировка объема поступающих на турбинное колесо отработавших газов осуществляется не за счет впускного клапана, а за счет изменения положения лопастей колеса. Таким образом, удается максимально точно согласовать нагнетание воздуха в цилиндры и количество оборотов. Чаще всего подобная конструкция используется на дизельных моторах. Однако ее применяют и на бензиновых (обычно на гоночных автомобилях).
  • Раздельный (также его называют twin-scroll). Отличительная особенность этой разновидности турбины заключается в том, что на крыльчатку отработавшие газы поступают сразу несколькими путями. Обычно для этого используется пара трубок (по 2 на каждую пару цилиндров). Одна из них предназначена для быстрого реагирования прибора, а вторая – для постоянного поддержания мощности двигателя на достаточном уровне.
  • Электрический. В отличие от всех остальных разновидностей турбокомпрессоров, электрический работает на за счет выхлопных газов, а от электродвигателя. Он, в свою очередь, запитывается от бортовой электросети транспортного средства. Подобная конструкция позволяет максимально эффективно регулировать нагнетание воздуха в цилиндры – ведь теперь оно не зависит от давления отработавших газов. Чаще всего сегодня электрокомпрессоры устанавливают на гибридные авто.
  • Гибридные. Отличается тем, что представляют собой смесь традиционного и электрического компрессора. Основную часть воздушного потока генерирует именно турбина. Однако если его недостаточно, начинает работать электрический нагнетатель и помогает турбокомпрессору. В результате удается добиться максимально стабильной работы приспособления.
  • Механический. Строго говоря, этот тип нагнетателя не является турбинным, хотя и выполняет ту же самую функцию. Он работает не за счет выхлопных газов, а за счет энергии двигателя. Она передается с карданного вала посредством приводного ремня. Главный недостаток устройств, созданных по этой схеме, заключается в том, что они отнимают часть полезной энергии у мотора и в целом менее эффективны, чем турбины.

Активный принцип

Принцип работы паровой турбины основан на том, что любое тело имеет большую энергию, если передвигается с высокой скоростью. Но необходимо учесть одно: энергия быстро падает при снижении скорости. Так, есть несколько вариантов развития событий:

  1. Удар пара о статичную платформу. В этом случае энергия, которую имеет тело, частично перейдет в тепловую, а оставшаяся расходуется на то, чтобы отвести частички жидкости назад. Безусловно, какой-то полезной работы не происходит.
  2. Удар об движущуюся поверхность. В этом случае определенная часть энергии затрачивается на то, чтобы сместить платформу, а оставшаяся так же потратится впустую.

Во время использования активного принципа в турбине применяется только последний вариант. Но надо понимать, что в процессе работы оборудования нужно минимизировать потери энергии на бесполезную работу. Второе условие состоит в том, что необходимо направить поток пара так, чтобы он не деформировал диски во время удара. Добиться этого можно только с учетом специально созданной формы лопасти.

Идеальной поверхностью является та, которая обеспечивает плавный поворот, после этого пар направится в обратную сторону. Говоря по-другому, требуется, чтобы лопатки были сделаны в виде полукруга. Так, ударяясь о поверхность, основная часть энергии передастся диску и заставит его вращаться. Потери же будут минимальными.

Турбокомпаунд

Улучшение температурной отдачи двигателя — одна из важнейших задач в процессе модернизации двигателей внутреннего сгорания (ДВС). Поэтому очень перспективен турбокомпаунд. Поэтому многие производители двигателей работают в этом направлении (особенно это касается дизельных двигателей с рабочим объемом от 10 до 20 л).

Принцип работы турбокомпаунда заключается в том, что отработанные газы сначала приводят в действие одну турбину, а на выходе из нее — вторую, а потом уже выводятся через выходную трубу. Вторая турбина не приводит в действие компрессор, а помогает вращать коленчатый вал двигателя через гидромуфту и шестеренный редуктор.

Турбокомпаунд имеет хорошие перспективы, поскольку энергия отработанных газов снова приносит пользу. А вторая турбина дополнительно снижает температуру отработанных газов примерно на 100 ° С. Турбокомпаунд уже устанавливают в серийных двигателях концерна Scania.

С. Карабиньош, А. Новицкий, кандидаты тех. наук, доценты

Ю. Новицкий, студент

В. Кучерявый, инженер

Национальный университет биоресурсов и природопользования Украины

Журнал «Пропозиція», №10, 2017 р.

Принцип работы

Для начала нужно разобраться с двумя терминами.

Турбоподхват — состояние, при котором быстро вращающийся ротор увеличивает подачу воздуха в цилиндры, благодаря чему повышается мощность силового агрегата.

Турбояма — короткая задержка, которая возникает в работе турбины при повышении количества поступившего топлива во время нажатия педали газа. Задержка появляется из-за того, что ротору необходимо некоторое время, пока газы его не разгонят.

Турбонаддув повышает давление выхлопных газов за счёт более интенсивной работы мотора, но в то же время увеличивается и давление наддува. При достижении критических величин может произойти поломка, а потому этот процесс необходимо контролировать. За регулировку давления отвечают клапана, а мембрана и пружина следят за предельно допустимыми значениями. При достижении определённой величины мембрана открывает клапан для стравливания давления.

Работа турбины на дизельном двигателе нуждается в контроле давления, который осуществляется следующими процессами:

  • если поступило слишком много воздуха, компрессор (используя клапан) освобождается от излишков;
  • клапан стравливает давление в случаях, когда воздуха поступило слишком много — при этом агрегат работает стабильно и забирает ровно столько воздуха, сколько требуется.

Преимущества турбонаддува

В техническом отношении этот процесс не представляет ничего сложного. Нагнетатель представляет собой устройство, состоящее из двух колес – компрессорного и турбинного. Турбинное колесо захватывает выхлопные газы, приводящие его в движение. В результате начинает вращаться и компрессорное колесо, которое и служит для сжатия воздуха.

Компрессор в обязательном порядке контактирует с системой охлаждения, потому что в процессе действия его температура поднимается довольно высоко. Сила наддува регулируется с помощью перепускного клапана. В случае необходимости он может переводить часть выхлопа мимо турбины, чтобы понизить внутрисистемное давление.

Повышение мощности двигателя без увеличения его объема и массы. Технология турбонаддува позволяет повышать мощность двигателя без увеличения объема цилиндров и их количества. В результате легкие и небольшие по размеру моторы приобретают отличные характеристики, и, кроме этого, сокращается общая масса автомобиля, уменьшаются тормозной путь и время разгона.

Экономичность. Расход топлива у двигателей, оснащенных системой турбонаддува, в разы меньше, нежели расход топлива у мотора такой же мощности с простым атмосферным нагнетанием воздуха. Это объясняется тем, что в цилиндрах с турбонаддувом на один ход поршня тратится намного меньше топлива за счет полного его сгорания. То есть, бедная смесь компенсируется дополнительным напором воздуха, и в результате мощность увеличивается.
