Как установить точечные светильники в гипсокартон если вы делаете это впервые: поясняем по пунктам

Полезные рекомендации

Несколько советов желающим установить люстру на потолок из гипсокартона:

1. С типом светильника и способами крепления определяемся заранее.
2. Участок, где планируется установка потолочного прибора освещения, оборудуем дополнительным профилем или закладной. Чтобы прикрепить тяжелую люстру, понадобится дополнительная планка.
3. Если люстра легкая и будет крепиться на гипсокартоне, нужен соответствующий случаю крепеж (дюбеля, пружинные конструкции). Если светильник тяжелый — используем анкеры.

При выполнении монтажа учитываем требования правил безопасности

Речь идет о надежных подмостках, отключении электроэнергии во время работы, использовании средств индивидуальной защиты.
Особенно важно ответственное отношение к электропроводке. Ее следует разместить в гофрированной трубе

Это позволит лучше защитить провода.
Если провод устанавливается в базовом потолке, понадобится штроба — специальный канал глубиной от 5 см.
Прикреплять люстру к анкерному крюку следует после того, как проверена надежность крепления. Сделать это можно, например, с помощью 16-килограммовой гири, навешенной на толстой веревке.

Особенно важное значение имеет качество гипсокартона и крепежа. Не следует экономить на безопасности

Некачественные материалы не позволят крепежу выдержать вес люстры, и конструкция может обрушиться.

Этапы установки точечных светильников в гипсокартон

После того как выбран нужный тип спотов и проложена необходимая электропроводка, нужно приступить непосредственно к установке светильника в гипсокартон.

Для того чтобы процесс установки был быстрым и не доставил никаких проблем, перед началом работы следует запастить следующими инструментами:

• шуруповерт либо электрическая дрель;
• коронка по дереву нужного диаметра;
• пилка по гипсокартону;
• отвертка с индикатором;
• пассатижи;
• клеммные колодки.

1. Подготовка посадочного места

Исходя из формы и внешних габаритов точечного светильника, требуется вырезать отверстие в гипсокартоне.

Во избежание короткого замыкания от случайного повреждения электропровода, необходимо обесточить сеть освещения, наличие напряжения нужно проверить индикаторной отверткой. После того как провода для будущих приборов обесточены, начинаем коронкой высверливать отверстие в гипсокартоне. Если отверстие должно иметь квадратную форму, следует воспользоваться пилкой по гипсокартону.

При выполнении отверстий нужно помнить о наличии металлической конструкции под гипсокартоном. Чтобы избежать попадания коронки на металлический профиль, рекомендуется заранее обозначить их месторасположение либо определить положение профиля при помощи карманного металлоискателя.

Подключение электропитания

Второй этап установки спотов – его подключение. Через высверленное отверстие в гипсокартоне нужно найти заранее проложенный провод питания. Вытащив провод наружу, при помощи клеммных колодок подключаем к нему спот. Клеммные колодки достаточно удобны в использовании и дают возможность надежно соединить провода любого сечения и материала.

После выполнения всех перечисленных этапов работы останется только установить точечный светильник в подготовленное отверстие в гипсокартоне. Если спот с пружинным фиксатором, необходимо свести пружины к корпусу и аккуратно вставить его в отверстие в гипсокартоне. Для того чтобы избежать повреждения поверхности подвесного потолка, можно воспользоваться проверенным методом. Для этого заранее стягиваем пружины проволокой, а после того как устройство окажется в отверстии, аккуратно перекусываем проволоку кусачками. Теперь остается установить лампу и проверить спот на работоспособность.

Для проверки светильника потребуется подать напряжение в сеть освещения. Включаем силовой автомат и проверяем, светильник должен работать равномерно без мерцаний.

Установка светильников

Монтаж приборов освещения имеет свои нюансы и правила

При выполнении работ требуется соблюдать аккуратность и осторожность, чтобы исключить ошибки

Точечные

Подключение такого варианта не отличается сложностью, но предполагает соблюдение определенной последовательности действий.

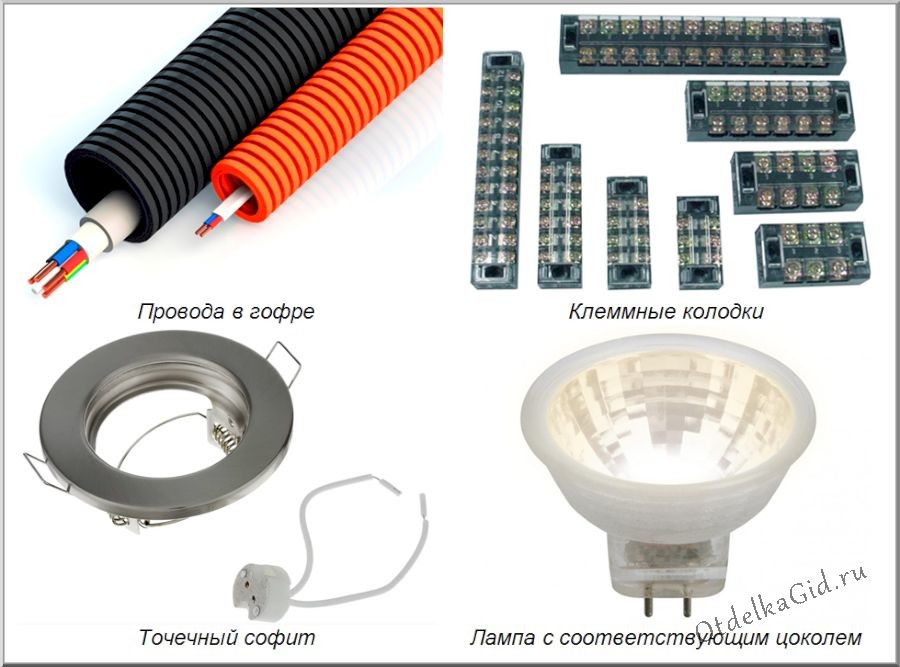

Подбор комплектующих

Все необходимое подготавливается заранее:

• Электрические провода. Трехжильные медные с сечением 1,5 мм2.
• Клеммная колодка. Используется для соединения.
• Патрон и корпус с пружинами, внутри которого находится стопорное кольцо. Потолочные светильники, встроенные в гипсокартонную конструкцию, могут иметь цельную или разборную структуру.
• Лампа. Чаще всего не входит в основную комплектацию, поэтому приобретается отдельно.

На этапе подготовке провода следует затянуть в пластиковую или металлическую гофру, для этого внутри гофры есть специальная металлическая нить

Работы осуществляются с использованием дрели, коронок по дереву, строительного ножа и изоленты.

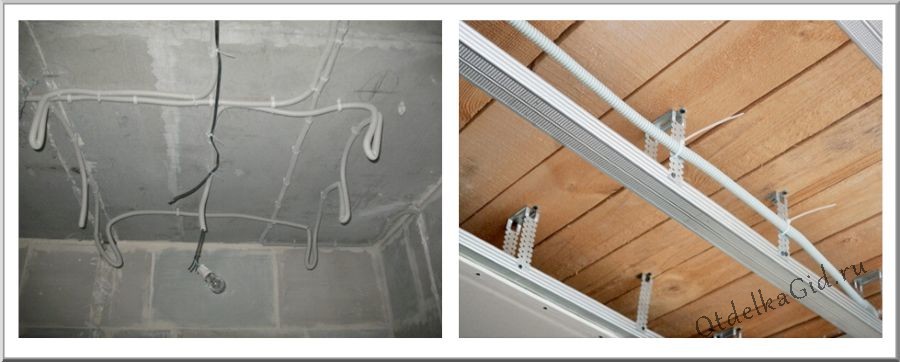

Прокладка проводов

Чтобы правильно установить в гипсокартонный потолок светильники, предварительно нужно разместить электрический кабель. Чаще всего разводка выполняется от распределительной коробки через выключатель.

Провести провода несложно. Для этого их предварительно помещают в специальную защитную гофру. Распределение происходит согласно составленной схеме по участкам, где предполагается врезать светильники. Кабель можно прикрепить к стене при помощи зажимов и подвязать к деталям каркаса.

Проводку можно крепить как до монтажа металлокаркаса, так и после, главное, чтобы отводы на светильники были заранее приготовлены и имели достаточную для подключения длину

При разводке от коробки и последующих работах подача электричества на эту цепь должна быть отключена. Чтобы обеспечить функционирование остальных домашних приборов, заранее предусматривается отдельный автомат для этого помещения. Также при необходимости в цепь встраивается понижающий трансформатор.

Создание отверстий в ГКЛ

Независимо от типа освещения, чтобы правильно закрепить на потолок светильник, потребуется вырезать участок в гипсокартоне. Монтаж встраиваемой модели самый трудоемкий. Сделать посадочное место можно двумя способами:

• Высверливание. Размер коронки должен соотноситься с диаметром внутренней части светильника. Размечаются точки монтажа и дрелью на небольших оборотах создаются отверстия. Этот метод позволяет быстро и качественно встраивать любые модели.
• Вырезание. Более сложный способ, который требует аккуратности. Нужный контур отмечается на поверхности и вырезается строительным ножом. Отверстие должно быть немного меньше, чтобы исключить проблемы в случае неверных расчетов. Остальное выравнивается напильником.

Для вырезки круглого отверстия обычно используют коронку по дереву или балеринку, они дают гарантировано качественный результат

При использовании любого метода необходимо исключить сильное давление на ГКЛ.

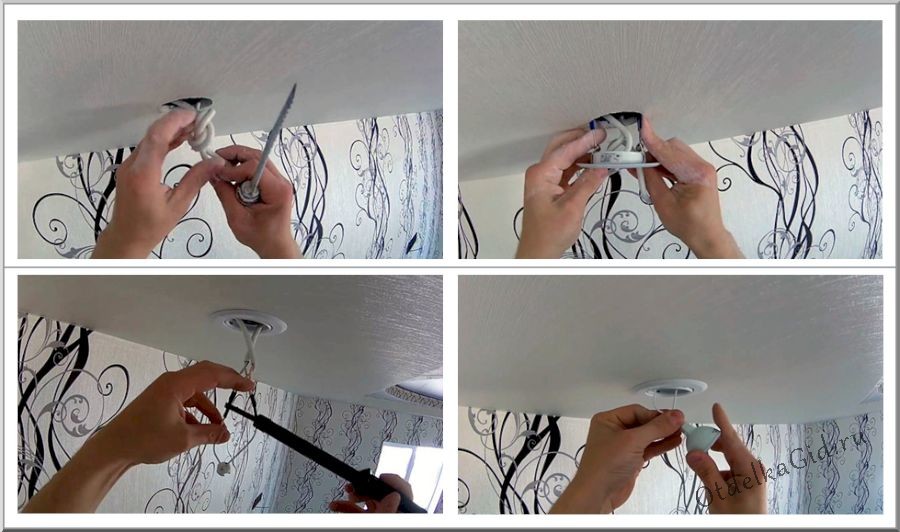

Монтаж и подключение светильников

Технология установки:

Из отверстия нужно вытащить кабель. Учитывается, что все концы должные быть подготовлены заранее.
К основным проводам подсоединяется патрон. Для этого используется колодка или выполняется классическая скрутка и изоляция.
Крепится корпус

Вставлять его нужно осторожно: пружины отгибаются вверх, деталь заводится в отверстие.
Подсоединяется лампа и фиксируется стопорным кольцом.

Некоторые разновидности предполагают предварительное вкручивание осветительного изделия с последующим подключением и встраиванием.

При подключении светильника провода либо пропаиваются, либо соединяются через клемник, при этом алюминиевые и медные провода соединяются только через клемник

Установка спотов и других похожих моделей, которые нуждаются в посадочной площадке или планке, осуществляется несколько иначе. В отличие от предыдущего варианта, отверстие вырезается только для вывода кабеля, а не для того, чтобы повесить элемент. На отмеченном участке фиксируется монтажная рейка, которая требует заранее предусмотренных закладных, если работы проводятся на каркасной системе. Схема подключения не отличается от предыдущей.

Как осуществить монтаж различных осветительных приборов?

Как было сказано выше, одни осветительные приборы просты в установке, а другие требуют специальных знаний и навыков. Если до этого не было опыта работы в данной области, а также имеются сомнения в собственных силах, лучше обратиться в специализированные ремонтные бригады.

Светильники в гипсокартон очень важно правильно установить, потому что от этого зависит качество самого освещения, а также внешний вид потолка. Сразу стоит отметить, что неправильно подобранный осветительный прибор или его установка способен привести к деформации потолка или изменению его внешнего вида. Далее пойдет речь о монтаже каждого из светильников

Далее пойдет речь о монтаже каждого из светильников.

Если в качестве светильника была выбрана люстра, то нужно иметь в виду то, что они не всегда подходят для установки на гипсокартонный потолок, потому что листы ГКЛ довольно толстые, они и так визуально делают помещение еще меньше, чем оно есть на самом деле, а если эту конструкцию дополнить крупной, роскошной люстрой, то комната будет казаться совсем крохотной. Если же люстра большего всего вписывается в интерьер, то лучше выбирать модели, которые обладают небольшими размерами. Такой осветительный прибор отлично подойдет для очень больших, просторных помещений или же для квартир с высокими потолками.

https://youtube.com/watch?v=_tlpCBGb-io

Что касается ее установки, то предусмотреть это нужно еще на этапе формирования каркаса, потому что для этого необходимо будет провести электрическую проводку (здесь нужно иметь опыт работы со специальными гофрированными трубками, выполненными из ПВХ и металла) и установить специальные закладные элементы. Для этого создается специальная площадка, к которой в дальнейшем будет крепиться сама люстра. Можно закрепить светильник на профили или бетонное основание, главное избегать установки на сами гипсокартонные листы. Такая технология гарантирует отсутствие трещин и других визуальных дефектов на потолке.

Бывают случаи, когда имеет место установка подвесных светильников на уже готовый потолок, в данном случае процедура должна проводиться с использованием специальных болтов подходящей длины и диаметра. Для этого нужно просверлить небольшое отверстие, установить болт и аккуратно подвесить осветительный прибор.

Люминесцентные лампы могут быть установлены 2-мя способами. Первый предполагает установку на уже готовый гипсокартонный потолок, в этом случае светильник будет являться основой конструкции. Второй же вариант предполагает монтаж осветительного прибора непосредственно внутрь потолка. Стоит отметить, что для создания оригинального дизайна можно установить специальные световые фильтры поверх ламп.

Точечные светильники для гипсокартонных потолков установить довольно просто, для этого необходимо заранее проделать отверстие в гипсокартонном листе, после чего перейти к непосредственной установке в нее самого светильника. Здесь нужно учесть тот факт, что осветительные приборы подобного плана используют напряжение ниже, предполагаемого в сети.

https://youtube.com/watch?v=5WQ-whRBkGU

Для монтажа точечных светильников используют трансформатор, который размещают внутри потолочного каркаса. При их установке стоит знать, что они довольно компактны, что позволяет использовать их на различном расстоянии друг от друга, но тут есть свой нюанс. Точечные светильники для гипсокартонных потолков размещаются по определенному правилу: если высота потолка не превышает 2,5 метров, то чтобы освещение в помещении было качественным нужно придерживаться определенных правил, а это значит, что расстояние между рядами осветительных приборов было не более одного метра. Если это правило будет нарушено, то освещение будет слабым (при отсутствии других источников света), но расстояние можно увеличить, если в помещении уже имеется, например, люстра.

Установка светильников

Приступая к установке светильников, необходимо убедиться, что тока в сети нет. Это делается проверкой розетки или контактов на потолке индикаторной отвёрткой.

Проверка розетки индикаторной отверткой.

Если электроэнергия в сети отсутствует, можно приступать к сверлению штроб.

Когда штроба просверлена, надо присоединить вводные провода из распределительной коробки к светильнику. Лучший способ – с помощью клеммных колодок (клеммников). Они обеспечивают надёжную фиксацию и изоляцию жил. Кроме того, такое присоединение проходит быстро. Ещё один плюс клеммников – «сцепление» жил из разных материалов, разного сечения.

После того, как вводные провода и светильник будут соединены, нужно прочно закрепить спот внутри гипсокартонного потолка. С этой целью пружинные лапки светильника зажимаются, и корпус аккуратно помещается в штробу.

Закрепление спота внутри штробы.

Если в споте цоколь с резьбой, после посадки корпуса вкручивается лампочка. Наконец, завершающий шаг, он же самый простой – проверка. Достаточно щёлкнуть выключателем, и станет понятно, всё ли прошло успешно, правильно ли подключен светильник. Отсутствие света, мерцания, искры – всё это указывает на неполадку и предусматривает перемонтаж.

Установка встраиваемых спотов

Отдельно стоит сказать о встраиваемых точечных светильниках – моделях, состоящих из декоративной и технической частей. Порядок их установки такой:

1. Разобрать светильник.
2. Техническую часть поместить в отверстие такими же способами.
3. Вытащить через патрон питающий кабель, соединить его с проводами спота.
4. Утопить провода обратно.
5. Присоединить к технической части декоративную так, чтобы она находилась по эту сторону гипсокартонного потолка.

Варианты расположения светодиодных точечных светильников для гипсокартонных потолков

Схема монтажа и расстановки точек освещения на гипсокартоне зависит только от дизайна потолка. Это может быть установка ламп цепочкой по периметру помещения. Для подобной схемы используют стационарные нерегулируемые светильники.

Достаточно популярна схема, в которой потолочные фонари распределены несколькими группами. В этом случае основная часть светового потока направлена не вертикально, а под углом на стену.

Это называется освещение отраженным потоком. Очень удобно, если в помещении нужно создать атмосферу комфорта.

На кухне и во вспомогательных помещениях устанавливают регулируемые светильники со светодиодными отражателями. Они наиболее удобны для условий, где работают и требуется высокая яркость освещения.

Особенности прокладки проводов

Прокладка электрического кабеля является важным моментом в процессе монтажа светильников в гипсокартонный потолок. Настоятельно рекомендуется проводить данную работу до установки гипсокартонных плит. В этом случае удается осуществить наиболее качественную и точную разводку кабелей. Сечение провода должно быть не менее 1.5 мм 2. Схема подключения, независимо от количества светильников, должна предполагать параллельное включение, для независимой работы каждого источника.

При прокладке проводки в местах будущего подключения к цепи ламп, оставляют петли провода, длиной 20 -30 см — это позволит свободно маневрировать в момент соединения проводов. Желательно проводку укладывать в специальную гофру для кабеля. с низкой степенью воспламеняемости.

Если протяжка проводки ведется на смонтированном потолке, то для этого через заранее высверленные отверстия в гипсокартоне под светильники протягивают провод изготовленной протяжкой из алюминия, чтобы не повредить кабель. Можно заранее сделать нужные отрезки провода, которые будут соединять светильники.

При подключении проводки ориентируются на цвета жил. Допустим, голубая жила это фазовый провод, а коричневая жила – нулевой. Далее, в клеммной коробке, около светильника зажимают подводящий провод и кабель, который идет к следующему светильнику, при этом голубой зажимают с голубым, а белый — с белым, и т. д.

Выключатель должен размыкать только фазовый провод. Трансформатор, если он предусмотрен схемой, устанавливается в межпотолочном пространстве, остальное подключение выполняется подобным образом.

Если предусмотрены скрутки проводов, то они должны быть запрессованы в медную гильзу и заизолированы. Открытые скрутки не допускаются.

При раскладке проводов не допускается их диагональное размещение, независимо от схемы установки светильников. То есть, этим выдерживается точное расположение проводов в скрытом пространстве, что упрощает поиск возможных неисправностей в будущем. При сложных разводках используются электрические распределительные коробки. в которые приходит главный питающий провод, а от нее идут дальнейшие ветви проводки.

Установка точечных светильников в гипсокартон

Расположение встраиваемых в гипсокартон потолочных светильников на самом потолке никакими правилами и требованиями не ограниченно. То есть, конфигурация может быть самой разной. Но чаще всего приборы располагают так, чтобы освещение в комнате было полным или частичным. Поэтому дизайнеры пользуются тремя схемами:Здесь есть один тонкий момент – диаметр точечных светильников для гипсокартона должен совпадать с диаметром отверстия на потолке. Первый параметр производитель обязательно указывает на коробке (упаковке), но лучше его проверить.

Споты, они же точечные светильники – идеальный прибор для установки в подвесные потолочные конструкции, особенно если последние обшиваются гипсокартонными листами. Сама по себе подвесная конструкция уже сокращает высоту потолка в помещении, поэтому монтаж светильников в гипсокартон, которые устанавливаются на уровне подвесной поверхности, дополнительно высоту не уменьшают, а светодиодные модели позволяют произвести установку в маленьких пространствах. В любом случае кабели надо прокладывать, пропустив их через гофрированный монтажный шланг. Это дополнительная защита, увеличивающая срок эксплуатации проводов.

Иногда это сделать руками непросто, потому что мешает сам гипсокартон. Поэтому опытные мастера поступают так – связывают между собой усики проволокой, а после установки точечного светильника в гипсокартон разрезают ее кусачками или пассатижами. Усики расправляются под действием пружин, опираются на внешнюю сторону потолка, не давая светильнику упасть.

Этапы установки точечных светильников

Процесс подключения сводится к последовательному выполнению следующих этапов:

Этапы подключения точечного светильника.

проектирование и разметка;прокладка и протяжка кабелей в места монтажа;выполнение отверстий и подключение;тестирование подключений.

Подобная подробная разбивка на этапы связана с тем, что часть работ должна быть выполнена при формировании потолочного покрытия.

Планирование мест расположения светильников производят до того, как произвести обшивку его отделочным материалом, то есть в процессе монтажа каркаса.

Проектирование приобретает особый смысл при наличии нескольких уровней у потолка. В этом случае необходимо предусмотреть прокладку проводки в места крепления светильников на каждом из уровней, учитывая распределение светового потока. Светильники, которые расположены в пределах одного уровня, должны собой образовывать один единый контур.

При планировании количества точечных светильников, которые обеспечат требуемую освещенность пространства, необходимо учесть, что расстояние от стены до них должно составлять не более 60 см, а расстояние между центрами — 25-30 см. При этом светильник от каркаса должен отстоять не менее чем на 30 см. Если светильник расположить ближе к каркасу, то установка его на конечном этапе может быть затруднена.

Устройство светильника.

Наличие и расположение остальных осветительных приборов в помещении оказывает влияние на окончательное количество светильников. Точечный светильник может быть оснащен механизмом поворота, с помощью которого направление потока света может быть изменено. Поэтому они могут быть отведены при использовании нескольких светильников одновременно.

Проводка прокладывается на этапе установки каркаса. Она укладывается в специальные короба или закрепляется на нем таким образом, чтобы при выполнении отверстий под споты ее достать не составило труда.

Если с выбором мест для установки точечных светильников в процессе монтажа каркаса не представляется возможным, то можно проложить кабель только к 1 светильнику. А каждый следующий точечный светильник присоединять к предыдущему, протягивая провод уже в смонтированном потолочном покрытии. Но такой способ прокладки проводки несколько нарушает технику безопасности, так как провода остаются лежать непосредственно на поверхности подвесного потолка.

Кабель при прокладке по каркасу или в защитных коробах можно использовать с 2 или 3 жилами.

Петля для крепления каждого точечного светильника оставляется величиной в 10-15 см. Она прикрепляется к каркасу недалеко от места размещения точечного светильника при помощи пластиковой стяжки. Но крепление не должно быть плотным, чтобы не вызывать затруднений при ее демонтаже при окончательном подключении.

Просверливание отверстий под каждый точечный светильник осуществляется по окончании выполнения монтажа потолка. Правильное проектирование мест размещения спотов позволяет избежать их расположения на металлических элементах каркаса. Кроме того, если точечный светильник располагается на стыке между обшивочными листами, то его следует перенести или перераспределить листы таким образом, чтобы стык был перенесен на требуемое расстояние.

Схема подключения нескольких групп светильников.

Отверстия просверливаются дрелью со специальной насадкой — кольцевой пилой, центральное сверло которой устанавливается в центр расположения светильника. Образуется идеально ровный круг, что позволяет избежать ненужных зазоров. Диаметр такой пилы должен быть меньше соответствующего внешнего размера светильника на 3-4 мм, но больше на 3-4 мм, чем внутренние размеры.

После того как все отверстия просверлены, необходимо достать петлю провода, которая была оставлена для крепления спота.

Если такие петли не были выполнены или проводка под каждый точечный светильник не подведена, то необходимо протянуть кабель к ним. Протягивание провода необходимо начинать с крайнего светильника, постепенно перемещаясь далее по линии их монтажа. Это можно сделать при помощи крюка, который изготавливается из прочной проволоки.

Что нужно для установки освещения

Нам в монтаже пригодятся :

1. набор отвёрток;
2. электродрель;
3. светильники;
4. провода;
5. изолента;
6. выключатель;
7. нож;
8. плоскогубцы;
9. рулетка.

Самое главное, чтоб встраиваемые приборы были одинаковой маркировки. Для таких потолков будем использовать лампы мощностью 40Вт . Большой мощности брать не будем, так как лампочки будут находиться под самым потолком и могут его сильно нагреть, даже испортить. Этот тип светильников специально подбирается соответственно материалу потолка.

Не забывайте, если ваше покрытие из легковоспламеняющихся материалов, то нужно покупать в магазине провод РКГМ . Проводка обязательно должна быть очень мягкой и состоять из множества мелких проводков, закрытых одной изоляцией.

Как подобрать светильник

Чтобы освещение дома соответствовало всем требованиям владельца, важно учесть всю совокупность основных параметров осветительных приборов, а также особенности помещения, отделки потолка и многое другое

В частности, нужно обратить внимание на такие моменты:

• Тип осветительного прибора ( стационарный, поворотный, с вынесенным рассеивателем и т.д.) Стационарные модели можно приобрести по очень доступной цене, так как они менее функциональны.
• Способ крепления: накладные, встраиваемые. Первый вариант устанавливается на поверхность, второй врезается в гипсокартоновый потолок, для чего нужно заранее сделать в листе отверстие соответствующего диаметра. Таким образом, немаловажную роль играют и габариты осветительного прибора, а также уровень его нагрева при работе.
• Степень защиты. Для жилых комнат и кухни подойдут модели IP20, IP23. В ванной и других помещениях с высокой влажностью нужны модели с защитой IP57 и выше. Для этих помещений гораздо безопаснее здесь устанавливать низковольтные приборы.
• Дизайн и тип материала: пластик, металл, стекло и т.д. Пластиковые модели самые недорогие, однако, для дома лучше все же остановить выбор на хромированных, стеклянных и хрустальных моделях.
• Качество крепежа. Встраиваемые модели оснащены особой системой крепления, под названием «пружины». Такой механизм дает возможность быстро и легко установить и снять при необходимости осветительный прибор.
