Металлические опоры наружного освещения и кронштейны. фонарные столбы стальные (столбы уличного освещения). изготовление опор освещения

МАРКИРОВКА

Наименование и маркировка высокомачтовых опор с мобильной короной крайне разнообразна. Они могут называться: мачта ВМО, опора ВМО, мачта с короной, мачта с мобильной короной, мачта с опускаемой короной, опора металлическая, опора освещения, мачта освещения, система освещения, граненый столб, металлический столб и др.

Маркировка может отличаться по буквенному обозначению: ВМ, ВОУ, МГФ-М, ВГМ, ОМПО, ОММР, ЭКВГМК. По маркировке мачты определяются ее основные параметры. В используется маркировка высокомачтовых опор с мобильной короной как ВМО-H(N), где: ВМО – обозначение самой мачты и типа короны (мобильная); H – высота опоры в метрах; N – число светильников, которые можно установить. К примеру, мачта ВМО-16(6) имеет высоту 16 м, и на нее можно установить 6 прожекторов.

Высокомачтовые опоры ВМО прочно вписались в нашу современную урбанистическую жизнь, в которой насыщенная деятельность городов не прекращается ни днем, ни ночью. Выполняя утилитарную функцию, мачты освещения обеспечивают безопасность и комфорт для персонала и жителей в темное время суток. Они незаменимы при освещении больших открытых пространств и масштабных сооружений. Однако выполнить работы по проектированию, изготовлению и установке высокомачтовых опор способны только настоящие профессионалы своего дела.

«Компания Лайт Проф» имеет многолетний опыт в проектировании освещения, производстве инновационной светотехники. Мы производим мачты освещения любой сложности с учетом индивидуальных потребностей.

Параметры, которые надо учитывать при выборе кабеля

В первую очередь  определится с токовыми нагрузками, которые будут проходить через этот кабель, чтобы определить толщину проводов, профессионалы этот параметр называют сечением проводов. Непосвященные люди иногда путают сечение с диаметром, это принципиально разные показатели.

Сечением считается S – площадь круга обрезанного провода.

Обычно частные жилые дома, дачные постройки потребляют 3-5 кВт. Но рекомендуется использовать более точную методику расчетов, она заключается в суммировании потребляемой мощности всех электроприборов в доме.

Таблица суммарной потребляемой мощности

Сложив мощность всех приборов бытовой техники, получим максимальную мощность, которая может потребляться в данном доме 5,7 кВт. Зная напряжение и мощность, просчитываем возможный максимальный ток нагрузки на проводах кабеля.

I(ток) = P(мощность)U(напряжение) = 5700Вт/220В = 25,9 А. Чтобы не тратить время на изучение сложной методики расчета сечения проводов при известных параметрах мощности, тока и напряжения, надо воспользоваться таблицами.

Исходя из стандартов сечения проводов, которые делают производители, были произведены расчеты и сведены в таблицы, которые есть в специальной литературе и на интернет ресурсах. Воспользуемся одной из таких таблиц, для кабелей с  медными проводами с одной фазой, так как большинство потребителей в частных домах используют эту схему подключения.

25А – по таблице соответствует сечению провода 4 мм2.

Существуют различные таблицы определения сечений проводов:

• для медных проводов;
• для алюминиевых проводов;
• по напряжению 220 или 380 В;
• по току или мощности.

Варианты с алюминиевыми проводами:

ПУЭ (Правила устройства электроустановок) определяет, что электропроводка в жилых домах выполняется медными проводами. статью: → «Монтаж электропроводки в доме: правила». Они обладают большей проводимостью, устойчивее к окружающей среде и долговечнее. Как недостаток можно отметить больший вес, но при большой проводимости сечение, соответственно и масса, уменьшается.

Однако так как ЛЭП прокладываются алюминиевыми проводами, чтобы избежать нагрева и лишних потерь от переходного сопротивления на контактах с разными металлами, допускается использовать кабель с алюминиевым проводом только на участках от линии электропередачи до РЩ, приборов учета расхода электроэнергии (счетчиков).

Определившись с необходимым сечением проводов в кабеле, надо уточнить маршрут и способ его прокладки. Существуют разные методы коммуникаций:

• по воздуху;
• под землей;
• по стенам зданий;
• вдоль поверхности заградительных сооружений (заборов).

Нормативные требования к установке столбов для электричества

Нормативы к дополнительным электрическим столбам ЛЭП регламентированы на законодательном уровне. Требования выглядит следующим образом:

• расстояние между незащищенными проводами до балконов или окон – не менее 1,5 м;
• промежутки между проводниками линий не менее 10 см для пролетов меньше 6 м, 15 см – для пролетов больше 6 м;
• высота места подключения линий электропередач к жилому дому – от 2,75 м;
• высота прохождения проводов 3,5 м над землей и 6 м над проезжей частью соответственно;
• столб для электричества должен быть изготовлен из огнезащитных материалов;
• материалы, которые используются для изготовления изоляторов – фарфор или стекло.

Перед тем как установить столб следует разобраться в классификации. Существует четыре типа:

1. Анкерный. Используется в местах с наивысшей точкой нагрузки, так как предназначен для креплений линий.
2. Промежуточный. Такие столбы располагаются между анкерными. На них подвешиваются провода в промежутках между креплениями.
3. Угловой. Используется в местах поворотов линий. В зависимости от размера поворота может использоваться как промежуточная, так и анкерная конструкция.
4. Концевой. Располагается в точках окончания линии.

Помимо стандартных видов столбов, существуют специализированные. Это обобщенное название столбов нестандартной конфигурации. Они применяются в местах пересечений линий электропередач с железными дорогами, автомобильными магистралями, строениями и сооружениями. Подобные конструкции не используются на дачных участках.

Разновидности и материал опор

В качестве основной опорной конструкции для приборов уличного освещения используются столбы. В течение многих лет их изготовляли из стали, дерева, бетона, железа и железобетона, что объяснялось надежностью и прочностью этих материалов. Подобные опоры устанавливались в разных точках населенного пункта, включая:

1. Тротуары улиц и пешеходные дорожки.
2. Автомобильные трассы или магистральные дороги.
3. Участки возле государственных учреждений.
4. Автозаправочные станции.
5. Стоянки автомобилей.

В зависимости от материала изготовления столбы могут обладать разным весом и характеристиками.

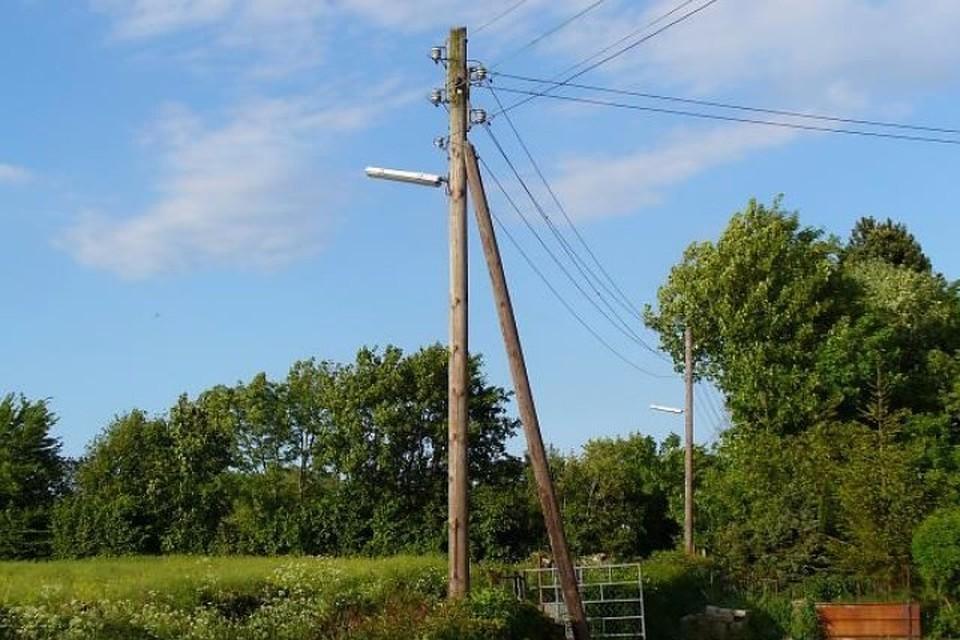

Конструкции из дерева и бетона

Уличные столбы освещения на основе дерева и бетона пользуются большим спросом и применяются в разных странах. В зависимости от типа конструкции выделяют такие разновидности столбов:

• промежуточные;
• угловые с подкосом;
• угловые с оттяжкой;
• анкерные.

К преимуществам моделей из дерева следует отнести:

1. Небольшой вес. 10-метровый столб с пропиткой может весить 300 кг, поэтому он гораздо легче изделий из других материалов. За счет этой особенности затраты на транспортировку опоры сокращаются, ее можно погрузить в вагон или машину и доставить на место монтажа.
2. Отсутствие сложностей установки. Выполнить монтаж опоры из дерева может несколько человек, без применения специальной техники. Для этого используют трос или канат, а также вспомогательные устройства.
3. Способность дерева выдерживать большие нагрузки. Деревянные опоры не боятся изгибов и сохраняют прочность при интенсивном воздействии.
4. Диэлектрические характеристики. В отличие от металла, древесина не передает электрический ток на землю в случае короткого замыкания. Это исключает необходимость покупки и установки изоляционных систем.
5. Доступная стоимость. Опоры из дерева стоят от 2 до 6 тыс. рублей.

К минусам деревянных столбов относят уязвимость к гниению и вероятность повреждения в случае появления кромки льда на проводах. Чтобы укрепить опору, вокруг нее делается бетонная опалубка.

Металлические и железобетонные изделия

Еще для обустройства систем уличного света используются металлические и железобетонные опоры освещения. При этом вторые характеризуются следующими плюсами:

1. Устойчивость к коррозийным процессам. Это свойство характерно для железобетонных изделий, т.к. металл остается уязвимым к коррозии.
2. Высокая прочность. Осветительный столб из железобетона намного прочнее металлического, что делает его востребованными для агрессивных условий эксплуатации.
3. Железобетон считается диэлектриком, который полностью поглощает любой ток и изолирует его от окружающей среды.

Металлические оцинкованные модели создаются на основе листа толщиной 3-4 мм и обладают конической граненой формой. Высота конструкции может варьироваться от 3 до 12 м, хотя существуют и специализированные опоры, высотой до 24 м.

Стальные опоры освещения поставляются с кронштейнами для монтажа осветительных приборов. В зависимости от специфики системы разрабатывается целая гамма металлических кронштейнов.

Список инструментов и принадлежностей, материалов для монтажа

Список инструментов и принадлежностей, материалов необходимых для проведения работ по монтажу наружного освещения указывается в проектной документации. Перечислим основные требуемые позиции.

Инструменты и принадлежности:

• для рытья траншеи: кирка, штыковая и шуфельная лопата;
• ручной инструмент: круглые и плоские клещи, набор отверток, плоскогубцы, монтерский нож, индикаторная отвертка, щипцы для обрезания и зачистки концов кабеля и изоляции, паяльник;
• электроинструмент – дрель;
• расходные материалы: набор сверл для дрели (универсальные и победитовые), материал для паяния.

Набор инструментов и принадлежностей

Материалы:

• Трехжильный кабель. Выбор сечения кабеля определен порядком, прописанным в правилах устройства электроустановок (ПУЭ).
• Бронированный кабель при укладке без защитной трубы.
• Защитная полиэтиленовая труба для технических цепей (гофрированная, гладкая, двустенная).
• Коммутационная аппаратура: выключатель, контактор с нормально открытыми контактами, автоматы защиты, переключатель.
• Датчики при необходимости: фотореле и датчик освещенности (фотоэлемент), датчик движения.
• Светильники и лампы.

Выбранные материалы должны гарантировать безопасность и соответствовать своему назначению.

Установка железобетонных электрических столбов

Никакие монтажные организации и физические лица не имеют права устанавливать на прилегающей к их земельным участкам территории железобетонные электрические столбы, как и где им захочется. На первый взгляд, установить железобетонный электрический столб легко и просто, но такое мнение может быть только у дилетанта, потому что производство таких работ требует профессиональных знаний.

Установка столбов для электричества требует согласования в государственных специализированных организациях. Для начала необходимо составить проекто-сметную документацию на производство данного вида работ и согласовать ее в государственных контролирующих инстанциях. И только после полученного разрешения на производство конкретных работ можно начинать устанавливать железобетонные электрические столбы.

Если у вас есть деньги – лучшим вариантом будет обратиться в юридическую компанию, которая за определенную сумму избавит от необходимости бороться с российскими бюрократами. Если вы считаете, что не будете платить за то, что они и так обязаны делать, запаситесь терпением и спокойствием.

Информация для тех, кто решил для собственных потребностей самостоятельно устанавливать железобетонный электрический столб.

Элементарные знания, которые 100% необходимо соблюдать при установке железобетонных столбов для электричества:

Ямы под столбы освещения делаются специальным земляным буром.

1. Перед установкой столба в яму проверить его на наличие сколов и других повреждений. Если на изделии обнажилась железная арматура – заделать повреждение раствором бетона.
2. Глубина ямы для установки столбов для электричества должна быть не менее 2 м;
3. Вставить железобетонный столб и отвесами проверить его вертикальное положение. Столбы бетонные обязаны стоять строго вертикально.
4. В месте соприкосновения столба с землей необходимо установить металлические укрепляющие распорки.
5. Залить яму качественным бетонным раствором и дать ему укрепиться до начала монтажа электрических проводов.

При производстве монтажных работ необходимо учитывать местную «розу ветров».

Вроде бы не очень сложные правила, которые обязан соблюдать каждый, чтобы установить бетонные столбы. Но только подумать о том, что вам нужно выкопать яму глубиной 2,2 м, пусть даже в мягком грунте!

Поэтому есть более быстрый способ установить железобетонный столб для электричества – нанять специализированную организацию.

Конечно, сейчас взять и просто доверить такое ответственное дело, как установка электрического железобетонного столба, даже специализированной организации нельзя. Заказчик или его доверенное лицо вынужден будет присутствовать при производстве всех работ – от земляных и бетонных, до монтажа проводов.

В противном случае заказчик рискует увидеть через некоторое время маленькую «Пизанскую башню» у себя под окном. Такое «зрелище» не только и не столько мало эстетичное, но и грозит перебоями с электричеством в доме.

Организация молниеотводов

Если ввод электроэнергии в помещение выполнен по системе заземления TN-S, внутри кабеля располагается проводник, имеющий связь с физической землей. При отсутствии рядом с местом прокладки заземленных сооружений большей высоты — проводка может быть «атакована» молнией. Как обезопасить силовой кабель и помещение во время грозы?

Идеальный вариант — молниеотвод на сооружении, доминирующем по высоте. Если забор металлический — вы его и так заземляете, дополнительных работ не требуется. При невозможности выполнить эти условия, необходимо обеспечить защиту кабеля по месту.

• Бронированный кабель — требуется заземление внешней проводящей оболочки.
• Укладка в металлорукав или металлический короб — к «земле» подсоединяется собственно кожух.
• Кабель, проложен по стальной полосе — она и заземляется.

В случае, когда по деревянному или каменному забору проложен обычный силовой провод — требуется молниеотвод в непосредственной близости.

https://youtube.com/watch?v=sf4CvReX6Dw

https://youtube.com/watch?v=AfjqEIy_XFY

https://youtube.com/watch?v=uwNJu_mEqb4

Сборка опалубки

Металлоформы для изготовления опор.

Перед заливкой бетона необходимо сделать точные расчеты параметров опалубки. Установка деревянной опалубки требует аккуратности и точности. При этом желательно не экономить средства на стройматериалы. Их стоимость не очень высока, но от качества используемых материалов будет зависеть внешний вид конструкции. Одним из наиболее простых форм такой конструкции считается короб. Изготовление осуществляется поэтапно:

1. Из фанеры необходимо вырезать три куска для установки опалубки, две детали, которые будут закрывать конструкцию с каждого торца. Эти элементы готовятся согласно заранее определенным размерам изделия.Затем детали нужно скрепить друг с другом. Верхняя часть должна остаться открытой. Это поможет облегчить заливку цементной смеси.Для гидроизоляции опалубки, а также для предотвращения вытекания цементного раствора элементы фанерной или деревянной конструкции следует правильно подогнать. После этого опалубку нужно застелить пленкой из полиэтилена.Облегчить снятие конструкции опалубки помогут шурупы. Их можно извлечь и при этом не повредить древесину или фанеру.

Размеры ям под опоры

Нормативные размеры опорных ям, составляют:

Грунты 1 групп плотности:

• При длине опоры 8,5 метров, глубина закапывания опоры (глубина ямы) должна быть 1,8 метра;
• При длине опоры 11 и 12 метров, глубина закапывания опоры (глубина ямы) должна быть 2,15 метра;

Грунты 2 гр. плотности:

• опоры 8,5 метров, глубина закапывания опоры (глубина ямы) должна быть 1,5 метра;
• опоры 11 и 12 метров, глубина закапывания опоры (глубина ямы) должна быть 1,8 метра;

Грунты 3 гр. плотности:

• опоры 8,5 метров, глубина закапывания опоры (глубина ямы) должна быть 1,35 метра;
• опоры 11 и 12 метров, глубина закапывания опоры (глубина ямы) должна быть 1,6 метра;

Примечание:

• 1 группа – Это грунты песчаные, супесь, влажный суглинок, торфяной грунт, грунты растительного слоя.
• 2 гр. – грунты суглинки, мелко- и средне-гравийные, влажная глина;
• 3 гр. – средние и тяжелые глины, плотные суглинки.
• 4 гр. – грунты с тяжелой глиной, вечномёрзлые и промерзающие грунты.

Как устанавливать

Установить деревянные столбы для забора своими руками сможет даже человек, далекий от строительства. Главное — придерживаться рекомендованной последовательности действий.

Независимо от выбранной техники монтажа столбы обрабатывают антисептическими растворами и тщательно просушивают. После этого проводят разметку почвы и отмечают места, в которых будут поставлены деревянные опоры. Столбы должны находиться на одной линии на расстоянии 200-300 см друг от друга. Что касается скважин, то их создают с помощью буровой установки или лопаты. Ямы должны иметь одинаковую глубину, которая зависит от почвы на участке, уровня залегания воды и длины столбов: для опор до 120 см — 0,5 м, для более высоких — 0,9 м.

Закопка

Наиболее простой способ поставить деревянный столб — закопать его в землю. После создания ямы формируют дренажную подушку, состоящую из 5-8 см песка и 10-15 см гравия. Она обеспечит отвод влаги из почвы и компенсирует движение грунта при смене климатических условий.

Забивка

Вторым по простоте способом является вбивание столбиков деревянных для забора в землю. Такой метод подходит для небольших опор, но не может использоваться на мягких и каменистых почвах. Прежде чем вбивать столб в почву, его нижнюю часть следует заострить.

Забутовка

Если земля пучинистая, можно сделать забутовку — способ фиксации, используемый при небольших нагрузках. Порядок действий в этом случае выглядит следующим образом:

• строители выкапывают ямы, внутрь насыпают песок;
• на дно ставят столбы и укрепляют колышками;
• оставшееся пространство заполняют строительным щебнем, измельченным кирпичом или мелким гравием;
• землю тщательно утрамбовывают, следя за тем, чтобы столбы «смотрели вверх», не отклоняясь вправо или влево.

Использовать бетон на таких почвах нежелательно.

С помощью металлической трубы

Еще один надежный способ зафиксировать деревянные столбы — сделать это при помощи металлической трубы. Толщина ее стенки должна составлять 3-5 мм, а диаметр — соответствовать диаметру столба или быть незначительно меньше.

Бетонирование

Бетон при создании деревянных ограждений используется часто, т. к. предотвращает попадание воды и появление гнили. Здесь, как и в предыдущих случаях, создаются скважины, дно которых покрывается гравием. Столбы помещают внутрь, а пространство между ними и землей заливают бетонным раствором. Для создания скважин используется ручной бур.

Монтаж опор освещения

Проводка кабеля под землей

Проведение питающих линий при монтажных работах возможно проведением воздушной линии (ВЛ) по осветительным столбам или прокладкой кабельной линии (КЛ) под землей. Для реализации последнего варианта необходимо провести ряд мероприятий:

1. на участке размечается место прокладки кабеля согласно разработанной схеме, на которой отмечено место установки всех светильников и распределительного щита (РЩ-0,4 кВ).
2. Раскопка траншеи глубиной 0,8 м. Ширина траншеи зависит от количества укладываемых кабельных линий. Для укладки одного кабеля ширина траншеи составляет 0,2 м, при двух и более расстояние между кабелями составляет 0,1 м (п.2.3.84 ПУЭ 7).
3. Устройство песчаной подушки (подсыпки) высотой 0,1 – 0,15 м.
4. Укладка защитной полиэтиленовой (ПНД) трубы в местах пересечения с въездом во двор, гараж, канализацией, канавами и другими коммуникациями (п.2.3.99 ПУЭ 7). А также в местах выхода кабельной линии к светильникам или розеткам. В некоторых случаях возможна укладка трубы по всей длине кабеля.
5. Прокладка кабеля на глубине 0,7 м (п.2.3.84 ПУЭ 7). При прокладке кабельной линии через трубу используется трос для его вытягивания. В местах вывода кабеля необходимо оставить не менее 30 см для удобства его подключения.
6. Засыпка кабельной линии слоем песка толщиной 0,1 – 0,15 м.
7. Присыпка кабеля слоем мелкой земли без содержания шлака, камней и строительного мусора (п.2.3.82 ПУЭ 7). Толщина слоя земли 0,2 м.
8. Укладка сетки или пленки голубого или желтого цвета, или сигнальной ленты на глубине приблизительно 0,3 м. Требуется для защиты кабеля от механических повреждений.

Схема разреза котлована

https://youtube.com/watch?v=9SFtO17jhrw

Выбор кабеля для наружного освещения

Для соблюдения эксплуатационных характеристик и безопасного проведения монтажных работ важно правильно выбрать тип кабельной линии. Буквенная маркировка марки кабельной линии характеризует:

Маркировка кабеля

В качестве материала токопроводящих жил, т.е. провода через который непосредственно проходит электрический ток, выбирают алюминий (А) или медь (не имеет буквенного обозначения). Рассматривая свойства электропроводимости, медь занимает первое место, второе – алюминий.

Следующий показатель это материал, из которого изготавливают изоляцию кабеля. Распространение получил полиэтилен, поливинилхлорид (ПВХ), бумажная изоляция.

Рабочее напряжение это максимальное значение напряжения в питающей сети, при котором может эксплуатироваться кабель.

Количество жил в кабеле зависит от его задачи и может быть от 1 до 5.

Один из важных показателей это сечение кабеля. Оно зависит от рабочей нагрузки, номинального рабочего напряжения и значения длительно допустимого тока. Зная основные эксплуатационные характеристики и правила (ПУЭ 7 глава 1.3), можно выбрать необходимое сечение.

Таблица выбора сечения кабельной линии

Обозначение климатических условий эксплуатации характеризует климатическую зону, в которой эксплуатируется кабельная линия и её особенности (ГОСТ 15510-69).

Как правило, расчет марки кабеля проводится инженером на этапе проектирования и указывается в спецификации проектной документации.

Типы используемых светильников

Типы приборов освещения для дачи подразделяются на несколько категорий. Наиболее актуальными является разделение по форме и внешнему дизайну, по типу ламп и по способу монтажа светильника. Разделение по дизайну наиболее сложное, так как видов существует бессчетное количество, и разобрать их не представляется возможным, поэтому выбор внешних характеристик мы оставим на ваше усмотрение.

 По типу ламп освещение на даче подразделяется на такие

• лампы накаливания – отличаются малой себестоимостью, но быстро выходят со строя и выдают самую малую светоотдачу – порядка 5 – 10Вт/Лм;
• газоразрядные – также имеют невысокую стоимость, немного превосходят модели с нитью накала в светоотдаче 12 – 15Лм/Вт, незначительно больший срок эксплуатации;
• люминесцентные – характеризуются светоотдачей в 25 – 50Лм/Вт, но их основной недостаток в том, что они начинают барахлить при температуре ниже нуля;
• светодиодные лампочки наиболее выгодный вариант, несмотря на высокую стоимость устройств светодиодного типа, они выдают порядка 90 – 120Лм/Вт и обладают самым продолжительным сроком службы.

По техническим особенностям выделяют такие приборы освещения:

напольные – устанавливаются на пол или грунт, имеют различную высоту;

Напольные светильники

настенные – размещаются на стенах зданий или других конструкций;

Настенные светильники

подвесные лампы – всевозможные гирлянды, люстры и т.д.;

Подвесные светильники

с направленным потоком – приборы освещения с отражателем, которые могут освещать не только территорию, но и конкретные предметы;

С направленным потоком

встраиваемые – устанавливаются вровень с конструктивными элементами ландшафта (тротуаром, ступеньками и т.д.)

Встраиваемые светильники

оптоволоконные – создают интересные эффекты, особенно популярны для размещения в воде.

Оптоволоконная подсветка

Расчет фундамента под опору освещения

При расчетах следует учитывать нагрузку на фундамент, которую оказывает столб, арматура, кронштейны и сами светильники

Принимают во внимание и другие факторы:

• Ветровая нагрузка – варьируется в зависимости от региона. При сильных порывах ветра возможны колебания опоры, что нужно учитывать при проведении технических расчетов и монтаже.
• Высота опоры освещения.
• Тип кронштейна.
• Характеристики грунта (ключевое значение имеет несущая способность почвы, нормативной прочностью при сжатии принято считать показатель в 150 Н/кв. м).

При установке одностоечной или узкобазовой опоры проводят расчеты по деформациям с учетом величины нормативной нагрузки. Важны и все характеристики грунта – от показателя консистенции до угла внутреннего трения. Эти параметры в обязательном порядке учитываются для типовых фундаментов.
