Особенности монтажа наружной розетки своими руками

Конструкция и составные элементы

Конструкция обычной розетки достаточно проста. Тем не менее, чтобы правильно подключить розетку, необходимо разобраться во всех её составляющих элементах.

Устройство состоит из следующих частей:

• Основание, на которое крепятся все остальные комплектующие.
• Электропроводящие элементы – зажимы и контакты.
• Внешняя накладная часть, исполняющая защитную и декоративную роль.

Наиболее долговечными и пожаробезопасными являются керамические модели. Однако, они достаточно хрупкие и подключение розеток, выполненных из керамики, должно производиться максимально аккуратно.

Чаще всего, при изготовлении корпуса и накладной панели используется пластик. Такие модели более дешёвые, но срок их службы меньше. Электропроводящие детали делаются из латуни, бронзы или иных медных сплавов. Они обладают стойкостью к коррозии и не ржавеют, сохраняя хороший контакт.

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

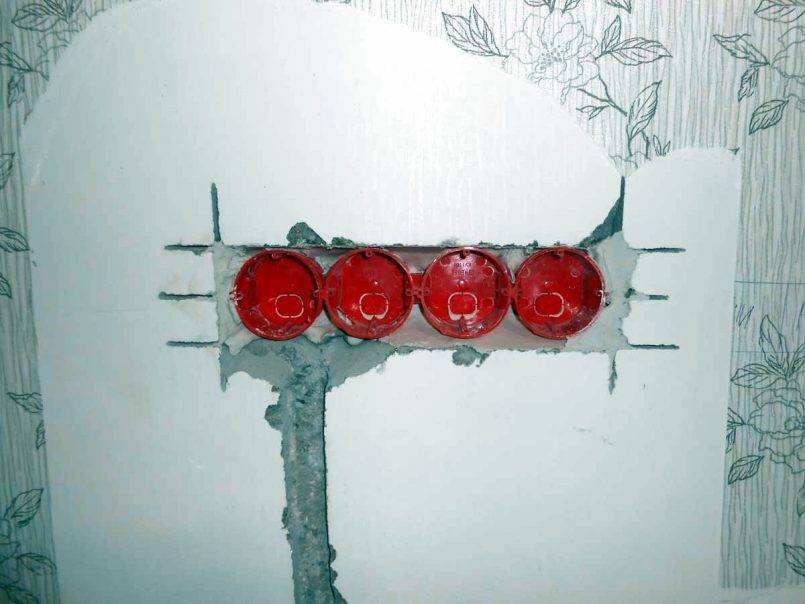

Несколько розеток в одном подрозетнике

Современный дом всё больше и больше наполняется разнообразными электроприборами и возникает необходимость использования нескольких из них одновременно. Именно поэтому большим спросом стали пользоваться двойные и тройные розетки с заземлением. В большей степени это касается кухни. Каждая хозяйка заметит значительное удобство такого рода конструкции, так как не всегда есть возможность использования удлинителя, плюс это не совсем комфортно.

Место для установки играет огромную роль, от этого напрямую зависит функциональность устройства. Если это кухня, удобнее выбирать место над столешницей, где находится большая часть всех электроприборов. В гостиной или спальне удачно разместить тройную розетку в медиазоне, за телевизором или возле компьютера.

Для комфортного эксплуатирования и красивого внешнего вида, рекомендуют объединить в одну рамку, состоящую из трех розеток. Но все внутренности должны соответствовать выбранной форме. Производители предлагают большое разнообразие корпусов, их форм и цвета. Посмотреть подходящие варианты для вашего интерьера можно по представленным фото розеток с заземлением.

Установка тройной розетки производится несколько сложнее, в этом случае следует иметь при себе строительный уровень, чтобы приспособление выглядело аккуратно и ровно. Конструкция согласно инструкции располагается на высоте 30-40 см от пола.

Достоинства подобного варианта розеток:

• Они занимают меньше места, есть вариант их объединения;
• Экономичность. Весь механизм обойдется не на много дороже обычной одинарной розетки, а здесь за эту же цену, целых 2 или 3 разъема.
• Удобство в использовании, повышается функциональность в доме;
• Не нужно прокладок для дополнительных проводов.

Минусом станут следующие факты:

• Сделать хорошее крепление в стандартном подрозетнике не получится, из-за своей конструкции, есть вероятность, что розетка может выпадать. Поэтому появляется необходимость сверлить подрозетники на несколько модулей;
• Необходимость в дополнительных инструментах во время монтажа;
• Установка занимает больше времени и сил, также неизбежно образование пыли и грязи.

Определение типа проводки

Установку розетки с заземлением осуществляют в тех домах, где проложена трехжильная проводка. В жилищах с проводкой, включающей только две жилы, нет смысла монтировать такую заземляющую розетку, поскольку она не будет выполнять возложенную на нее задачу.

Поэтому первое, что следует выполнить – определить, какой тип проводки в квартире. Если электропроводка в доме устаревшая двухжильная, ее придется заменить на трехжильный аналог. Современная трехжильная проводка по всем параметрам соответствуют всем стандартам безопасности.

Замена проводки – дополнительная статья расходов, но затраты непременно окупятся долгой «жизнью» электроприборов и безопасностью домочадцев

Узнать, имеется ли в электрическом щите шина заземления, можно у электрика, обслуживающего ваш подъезд или дом. Тип проводки определяют и по количеству проводов. Если к точке подключения подведен двухжильный кабель, значит в наличии только «фаза» и «нейтраль».

Если розеточная линия проложена от щита двухпроводным кабелем, нужно лишь к каждой точке подвести от электрощитка третий заземляющий провод. Но эту процедуру можно выполнить только при условии, что щиток оснащен заземляющей шиной.

В пункте 1.7.127 действующего ПУЭ четко прописано, что заземляющий проводник должен быть выполнен из медного изолированного провода сечением не менее 2,5 кв.мм.

Чтобы ввести новую линию розеток, стоит воспользоваться готовым трехжильным кабелем, уже оснащенным заземляющим проводом

Прокладывать кабель сечением в 1,5 мм2 от распределительной коробки к розетке не целесообразно. Ведь в этом случае «запитать» мощный прибор от нее невозможно. Для однофазной сети лучше брать сечение с запасом – 2,5 мм2.

Для организации электропроводки в квартирах и частных домах выбирают кабель маркировки ВВГ, для деревянных построек и пожароопасных помещений – ВВГнг.

Главное требование к защитному проводу – в его цепи не должно присутствовать отключающих устройств. Поэтому его монтируют помимо любых предохранителей, автоматов и рубильников.

Согласно пункту СНиПа 3.247 запрещено выполнять последовательное соединение защитных проводников; каждую новую точку следует подключать своим кабелем

Последовательное заземление чревато тем, что при возникновении аварийной ситуации может произойти электромагнитная несовместимость. Подключенные электроустановки будут создавать помехи, которые могут привести к нежелательным последствиям, при которых защитный контур не справится с возложенной на него задачей.

Разновидности

Розетки и выключатели принято классифицировать по нескольким основаниям

1. Накладные или внешние. Они монтируются на поверхность стены. Их удобно устанавливать или ремонтировать, однако смотрится это не всегда хорошо.
2. Внутренние. Прибор «утоплен» в поверхность стены с помощью специальной заранее сделанной выемки – посадочного гнезда. Снаружи заметна только клавиша выключателя или отверстия для подключения у электророзетки.

По типу конструкции

1. Для внутренней и внешней проводки.
2. Одинарные, двойные или тройные.
3. Обычные или с повышенной влагозащитой. Последние особенно актуальны для ванных комнат или кухонь (как правильно расположить одну или несколько розеток на кухне?).
4. Снабжённые заземляющим контуром и не имеющие его.
5. С закрывающимися крышками либо шторками или без них.
6. Особые типы – компьютерные, телефонные и т. д.
7. По типу напряжения – на 220 и 380 В для старых электросетей, с 2003 года начат переход на систему 230 и 400 В. Есть сети безопасного низкого напряжения, однако они применяются в производственных помещениях (с высоким уровнем влаги, пожароопасностью и т. д.), в быту не встречаются.

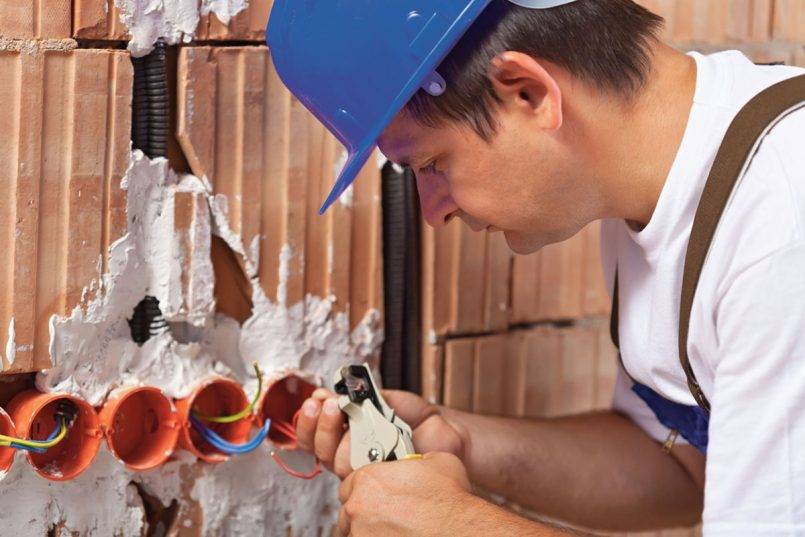

Разметка стен и прокладка кабеля

Установка розетки, своими руками, начинается с прокладки кабеля. Для этого необходимо строительным карандашом отметить границы углубления, где будет лежать провод.

Это может не только сэкономить материалы, но и сделает вашу работу значительно удобней. Для того чтобы сам рабочий процесс стал максимально простым, необходимо позаботиться о наборе инструментов. Итак, нам понадобится:

• Перфоратор ( можно заменить молотком и стамеской)
• Кусачки
• Шпатель
• Раствор цемента
• Изолента
• Мультиметр

После проделки штроб, необходимо заняться выбором самого кабеля. В потребительском режиме (то есть 220В) значение тока колеблется от 12-20 ампер. Это значит, что сечение кабеля должно выдерживать это нагрузки с запасом, чтобы избежать короткого замыкания. Для розетки вполне хватит кабеля с сечение 2-2.5.

Также главным правилом для установки розетки, является отдельное подключение кабеля к счетчику. Это обезопасит вас от короткого замыкания. Ведь при перегрузке (более 4 кВт) значение тока быстро увеличивается. При отдельном соединении кабеля, защита сможет моментально отключить определенные части от питания счетчика, тем самым предотвратив возгорание.

После подключения, необходимо проложить сам кабель. Замешиваем раствор цемента, он должен быть немного густым. Затем укладываем кабель в штроб и замазываем углубление раствором, с помощью шпателя. Конец кабеля, без изоляции, рекомендуется обмотать изолентой или скотчем. Это защитит контакты от грязи при черновых работах.

Распространенные виды розеток

Подключение розетки начинается с ее правильного выбора. Видов и подвидов розеток сотни, все они отличаются друг от друга и конструкцией, и предназначением. Но наиболее распространенных в быту устройств не так много, ГОСТ 7396.1-89 рекомендует их применение в зависимости от дальнейших условий эксплуатации.

1. Тип С 1а. Розетка без заземления. В рабочем режиме должна выдерживать до 10А постоянного тока, до 16А переменного тока и напряжение до 250 В. Такой розеткой может обеспечиваться работа простых приборов, обходящихся без заземления;
2. Тип С 2а. По бокам у этой розетки имеются два контакта для заземления. Рабочие параметры такие же, как у первого типа, но в такую розетку уже можно подключить электрический прибор высокой мощности. Речь идет о стиральных машинах, электродуховках, водонагревательных колонках, водяных насосах и подобных приборах;
3. Тип С 3а. Такой же прибор, как С 2а, но с заземлением штифтового вида;
4. Тип С 5. Розетки советского периода, хорошо подходят для техники, оставшейся с тех же времен. Выдерживают до 6А;
5. Тип С6. Так называемые евро-розетки с более широкими отверстиями под вилку и выступающим над стеной корпусом. Подходят для электроприборов с соответствующей вилкой.

Прежде чем устанавливать розетки, следует подобрать кабель. Для вариантов с заземлением он должен быть трехжильным, без заземления – двухжильным. Обычно жила с желтой изоляцией предназначена для заземления, красная или коричневая – для фазного провода, синяя – для нулевого. Сечение провода выбирается в зависимости от предстоящей нагрузки.

Влагозащита и пылезащита обозначаются, например, IP44. Данная маркировка говорит о том, что в сеть устанавливается прибор, защищенный от твердых частиц размером больше 1 мм и от круговых брызг.

Устанавливать розетки в ванной или в бане нежелательно, но часто без этого сложно обойтись. Если другого выхода нет, надо подобрать влагозащищенное устройство, снабженное специальной крышкой.

Как подключить выключатель от розетки и наоборот

Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал. Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.

Полезные советы

Опытные электрики советуют учитывать следующие рекомендации при установке розетки в доме:

1. Если возникает необходимость подключать несколько электроприборов рядом в одной комнате, лучше установить блок розеток. В этом случае нет необходимости прокладывать отдельную линию на каждую электрическую «точку», т.к. все изделия подключаются шлейфом (как на схеме).
2. При покупке подрозетников выбирайте изделия с ребристыми внутренними стенками. Это позволит более надежно зацепляться распирающим лапкам при установке.
3. Если внутренние стенки гладкие, с помощью стамески прорубите небольшие отверстия точно под зацеп лапок, чтобы в будущем розетка не выпадала и не вываливалась.
4. При распоре лапок вкручивайте винтики поочередно, чтобы сердцевина плавно фиксировалось. Если сначала до упора закрутить один винт, а потом другой, возникнет перекос.
5. Высота размещения розеток не нормируется, но обычно принято выполнять установку изделия на 60 см выше пола. В детской комнате высота должна увеличиться до полутора метров, чтобы ребенок не подвергался опасности при своем любопытстве. Не рекомендуется крепить изделие ниже 20 см от пола, т.к. во время влажной уборки может произойти попадание воды на изделие, что приведет к негативным последствиям.
6. Если вдруг кабель поломается в штробе и его длины не хватит для подключения розетки, рекомендуется применить один из способов соединения проводов. Лучший способ – использование клеммных колодок!
7. Заводите контакты сверху. В этом случае обслуживание и ремонт будет более удобным.
8. Используйте розетки только от качественных производителей: легранд (Legrand), шнайдер электрик (Schneider Electric) и т.д.

Монтаж розетки с заземлением

Мультиметр

Монтаж нужно проводить в обесточенном помещении в защитных перчатках и очках.

Для работы потребуется:

• мультиметр;
• отвертка;
• стальные рейки;
• плоскогубцы;
• кусачки;
• нож;

Как узнать, есть ли заземление в розетке

Желто-зеленый провод говорит о наличии заземления в розетке

Установка гнезда с тремя контактами имеет смысл только в том случае, если оно подключено к заземляющему контуру. Определить это можно несколькими способами, которые доступны даже начинающему.

1. Визуально проверить подключение третьего желто-зеленого провода.
2. Замерить сопротивление между фазой и землей. Если оно есть, подключение в наличии.
3. Подсоединить провода от лампы в патроне. Ее горение является свидетельством целостности линии и исправности контура.

Косвенными признаками отсутствия заземления является треск в динамиках и слабые удары током от работающих приборов со стальным корпусом.

Установка накладного варианта

Накладная розетка с заземлением

Накладные точки устанавливаются на стенах из массива древесины, гипсокартона и фанеры.

Последовательность действий следующая:

1. Наметить место крепления гнезда и кабеля.
2. Подвести провода.
3. Разобрать корпус устройства, ослабить болты.
4. Зачистить и подсоединить жилы к контактам.
5. Прикрутить основание к поверхности.
6. Собрать розетку, проверить прочность ее фиксации.

Подключение внутреннего варианта

Правильное подключение внутренней розетки

Перед тем как подключить трехжильный кабель с заземлением к розетке, нужно проверить его целостность. Он не должен иметь внешних повреждений, заломов и оплавленных участков.

Работа выполняется в таком порядке:

1. Провести разметку.
2. Сделать штробы и отверстие для монтажной коробки.
3. Убрать из проемов пыль и крошку, обработать стенки грунтовкой.
4. Проложить кабель, выведя его из отверстия на 15-20 см.
5. Замуровать монтажную коробку. Ставить ее нужно на одном уровне со стеной.
6. Подключить жилы к контактам.
7. Зафиксировать устройство с помощью шурупов и раздвижных лапок.

После этого можно подавать электричество в помещение.

Подключение проводов

От правильности подключения проводов зависит стабильность работы прибора. Следует помнить, что медь имеет свойство со временем окисляться, что снижает качество контактов. Чтобы этого избежать, освобожденные от изоляции на 10 мм концы жил пропаиваются. После этого их нужно вставить в отверстия до упора и максимально туго прижать болтами. Надежность фиксации проверяется путем легкого потягивания за провода.

Проверка правильности подключения

После проведения монтажа и перед подачей электричества необходимо проверить правильность подключения.

Эта процедура состоит из контроля таких элементов:

• монтажная коробка;
• соответствие проводов и клемм;
• целостность линии к контуру;
• прочность крепления корпуса;
• надежность фиксации крышки.

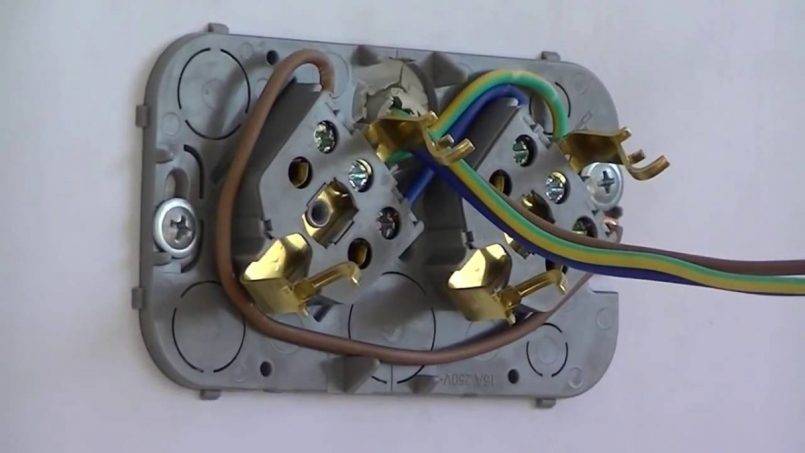

Двойная розетка

Подключение двойной розетки с заземлением

Установка прибора с двумя комплектами разъемов практически ничем не отличается от монтажа одинарных изделий. Контакты соединены в один общий контур, который отводит ток утечки от обоих потребителей, независимо от места их подключения. При этом, следует учитывать, что указанная на крышке сила тока является суммарной для обеих установок.

Отличие состоит только в размере монтажной коробки. В зависимости от конструкции изделия она тоже может быть двойной. Проем изготавливается путем высверливания отверстий или выпиливания прямоугольных проемов в стене. Подключение проводится обычным способом.

Зачем нужно заземление

В инструкции к любому электроприбору четко прописано, что использовать его без заземления запрещено. Основное предназначение заземления – обеспечивать стабильность работы сложных бытовых устройств и защищать от поражения электрическим током.

Согласно ПУЭ п. 1.7.6 заземление представляет собой преднамеренное соединение одного из элементов электроустановки с контуром заземления. Сооружают его с целью отвода токов поражающих и не поражающих человека значений по заземляющему защитному проводнику в землю.

Если ранее во многоквартирных домах прокладывали двухжильные электрокабели, то сегодня в обязательном порядке задействуют проводку, состоящую из трех жил

В устаревшей системе «нейтраль» частично выполняло функцию заземления. Ноль соединялся с металлическим корпусом прибора, а в случае перегрузки принимал ее на себя.

Расчет был на то, что при превышении нагрузки ток потечет по одной из фаз, в результате чего произойдет замыкание и, как следствие, отключение участка сети автоматом или плавким предохранителем.

Такое решение упрощало проведение электромонтажных работ, но несло угрозу поражения электротоком.

В устаревшей системе TN-C нет заземляющего защитного проводника. Для устройства заземления в таких случаях требуется наличие шины РЕ в щитке квартиры. Если заземляющей шины нет, то необходимо соединение всех щитков между собой и присоединение всей группы к заземляющей системе дома – т.е. повторное заземление (+)

Недопустимо подключать без заземления приборы, корпус которых изготовлен из металла. Например: мультиварку, микроволновку или электроплиту. Ведь при коротком замыкании, истончении или частичном разрушении изоляции проводов на корпус может произойти пробой тока.

В случае попадания на токопроводящий элемент напряжения, защитный проводник отведет его дальше на землю.

Не менее опасно также пользование без заземления приборами, которые в процессе функционирования контактируют с водой, к примеру: посудомоечная машина или бойлер.

Вид и исполнение заземляющего контакта зависит от модели. В розетках американских брендов он представлен в виде отверстий с боковыми прорезями. У французских аналогов – это дополнительный третий штырек.

Согласно действующим сейчас правилам новостройки обеспечиваются системами TN-S или TN-C-S с имеющимся в обязательном порядке заземляющим защитным проводником в одно- и трехфазных системах электроснабжения (+)

Но чаще всего в продаже можно встретить немецкий тип заземляющих розеток. Они оснащены по бокам выпирающими металлическими деталями.

Конструкция электрической розетки с заземлением предполагает наличие трех контактов: «фазы», «ноля» и «заземления». В момент включения в первые доли секунды соприкасаются клеммы заземления, а уже после них подключаются контакты «фазы» и «0». Такая последовательность гарантирует полноценную защиту.

Внешне заземляющие розетки легко визуально определить по наличию дополнительного металлического контакта – клеммы «заземления», необходимой для подключения провода, направленного от электрощита

Установите монтажную коробку

Смонтировать новую розетку в старый подрозетник не выйдет. Советские установочные коробки имеют больший диаметр, и современные розетки будут попросту выпадать из них, выдёргиваясь из стены вместе с вилкой.

Извлеките старую коробку или сразу очистите посадочное место в стене от штукатурки и пыли. Затем примерьте подрозетник и убедитесь, что он свободно помещается, не выступая за уровень стены. При необходимости расширьте отверстие.

YouTube-канал «Электрик в доме»

Если стена из гипсокартона, просто проденьте провод через подрозетник. Закрепите коробку, завернув винты зажимов.

YouTube-канал «Электрик в доме»

Для сплошных стен используйте алебастр или гипс, замешанный с водой до густой кашицы. Смочите стену водой и нанесите смесь в отверстие. Затем проденьте провод через подрозетник и вставьте коробку, выровняв её относительно стены. Замажьте щели вокруг. Подождите несколько минут, пока алебастр или гипс застынут.

Устройство розетки

Принцип строения розеток с заземлением и без сравнительно одинаков. С одной небольшой разницей, во внутренних или накладных розетках с заземлением по бокам гнезда для вилки встроенные металлические контакты заземления.

Полное устройство розетки таково. На керамическом или трудно воспламеняемом пластиковом основании крепятся контакты для вилки с пружинами и клеммами, также на основу крепятся элементы заземления и зажимы крепления к подрозетнику (в накладных приборах таких зажимов нет). И всё это закрыто трудно воспламеняемым пластиковым корпусом. Накладные розетки полностью, а внутренние только та часть которая не находится в стене.

Инструкция по установке накладной розетки

Перед началом работ нам следует приготовить все необходимые инструменты. Нам понадобятся: пассатижи, прямая или крестовая отвертка, карандаш, острый нож, а лучше канцелярский резак.

В зависимости от материала, из которого сделаны стены, может еще понадобиться инструмент для сверления: дрель или перфоратор. Кабель для подключения розетки накладного типа может быть проложен скрыто, например, в полости стены или штробе.

Все работы с электрикой должны начинаться с отключения подачи электроэнергии. Для этого нужно перевести рукоятки автоматов на электрощитке в положение “вниз”

Но чаще всего провод проложен открытым способом: в кабель-канале, гофрированной трубе или просто поверх стены. Вне зависимости от этого процедура подключения проводится примерно одинаково. Подробно рассмотрим все этапы этого процесса.

Отключение подачи электроэнергии

Первое, с чего всегда следует начинать работу с электрическими устройствами, это отключение подачи питания. Для этого открываем электрощиток и выключаем автоматы. Чаще всего для этого нужно перевести положение рукоятки на соответствующем автомате в положение «вниз».

Нужно знать, что обычно один автомат «отвечает» не за все розетки, а только за какую-то их часть. Для удобства использования устройства обычно подписывают.

Если это не так, можно определить нужный нам автомат опытным путем. Для этого поочередно отключаем каждый автоматический выключатель и индикаторной отверткой проверяем наличие напряжения в проводке. Как только его не окажется, значит, нужный автомат найден.

Тем, кто не хочет таких экспериментов, можно посоветовать отключить все автоматические выключатели на щитке. Убедившись в отсутствии напряжения на проводе, можно приступать к следующему этапу.

Способ разборки розетки зависит от ее модели. В данном случае будет достаточно раскрутить крепежный винт в центре изделия

Как мы уже знаем, розетка состоит из двух основных элементов: функционального модуля или механизма, и декоративной панели – корпуса. Чтобы установить устройство необходимо сначала снять корпус. Для этого берем крестовую или прямую отвертку, это зависит от модели розетки, и выкручиваем центральный крепежный винт на декоративной панели. После этого аккуратно снимаем корпус.

Монтаж в гипсокартон

Для данного процесса нам потребуются следующие инструменты:

• Дрель или шуруповерт.
• Коронка для гипсокартона (Ø 67 мм), это специальная насадка для дрели, служащая для вырезания отверстий.

В крайнем случае, если такой насадки нет, то отверстия можно прорезать обычным канцелярским ножом, но делать так не рекомендуется. С другой стороны, при этом можно обойтись без дрели или шуруповерта.

Отвертка (с ее помощью разбирается и собирается розетка, а также прикручивается «стакан»).

В первую очередь нам следует установить подрозетник, делается это следующим образом:

1. Устанавливаем насадку с коронкой на шуруповерт (дрель), после чего в отмеченном месте прорезаем отверстие.
2. Выламываем в посадочном гнезде заглушку под провод, после чего заводим туда электропровода.
3. Вставляем «стакан» в гипсокартон и закручиваем прижимные винты (отмечены зеленым на рис. 1).

Когда подрозетник установлен, можно приступать к отделочным работам, и по их завершению продолжаем монтаж встроенной электроточки. Очередность действий следующая:

1. Разбираем конструкцию на элементы, как правило, достаточно снять лицевую панель.
2. Подключаем к клеммам провода.
3. Устанавливаем основание с механизмом в «стакан», выставляем его по уровню, после чего фиксируем.
   Фиксация розетки
4. Прикручиваем лицевую панель.

Несколько розеток в одном подрозетнике

Современный дом всё больше и больше наполняется разнообразными электроприборами и возникает необходимость использования нескольких из них одновременно. Именно поэтому большим спросом стали пользоваться двойные и тройные розетки с заземлением. В большей степени это касается кухни. Каждая хозяйка заметит значительное удобство такого рода конструкции, так как не всегда есть возможность использования удлинителя, плюс это не совсем комфортно.

Место для установки играет огромную роль, от этого напрямую зависит функциональность устройства. Если это кухня, удобнее выбирать место над столешницей, где находится большая часть всех электроприборов. В гостиной или спальне удачно разместить тройную розетку в медиазоне, за телевизором или возле компьютера.

Для комфортного эксплуатирования и красивого внешнего вида, рекомендуют объединить в одну рамку, состоящую из трех розеток. Но все внутренности должны соответствовать выбранной форме. Производители предлагают большое разнообразие корпусов, их форм и цвета. Посмотреть подходящие варианты для вашего интерьера можно по представленным фото розеток с заземлением.

Установка тройной розетки производится несколько сложнее, в этом случае следует иметь при себе строительный уровень, чтобы приспособление выглядело аккуратно и ровно. Конструкция согласно инструкции располагается на высоте 30-40 см от пола.

Достоинства подобного варианта розеток:

• Они занимают меньше места, есть вариант их объединения;
• Экономичность. Весь механизм обойдется не на много дороже обычной одинарной розетки, а здесь за эту же цену, целых 2 или 3 разъема.
• Удобство в использовании, повышается функциональность в доме;
• Не нужно прокладок для дополнительных проводов.

Минусом станут следующие факты:

• Сделать хорошее крепление в стандартном подрозетнике не получится, из-за своей конструкции, есть вероятность, что розетка может выпадать. Поэтому появляется необходимость сверлить подрозетники на несколько модулей;
• Необходимость в дополнительных инструментах во время монтажа;
• Установка занимает больше времени и сил, также неизбежно образование пыли и грязи.

Как подключить розетку

Для удобства провода для розетки должны выступать на 50 – 80 мм.

Чтобы будущая розетка стояла ровно,периодически пользуйтесь уровнем.1.

Сперва отметим карандашом место, где будет стоять розетка, предварительно поместив ее в коробку или специальное углубление (если Вы решили ставить розетку без коробки).

2.

Аккуратно вытаскиваем провода, концы которых зачищаем от изоляции на10 мм

Обратите внимание на то, что провода не должны переплетаться между собой

3.

Мы рассматриваем подключение современной розетки с тремя жилами, одна из которых является заземлением, вторая – фазой, а третья – нулевым проводом.

Розетка с внутренним блоком имеет три клеммы.

К этим трем клеммам и нужно подсоединить три жилы розетки.

4.

Внутренний блок розетки на лицевой стороне имеет монтажные винты. Если поочередно вкручивать эти винты отверткой, то имеющиеся на розетке внешние лапки начнут разводиться и упираться в пластиковую коробку либо непосредственно в стену (смотря, что конкретно у Вас).

Таким образом прикрепляем внутренний блок согласно ранее сделанной разметке.

Внимание!

Вкручивать монтажные винты на лицевой стороне внутреннего блока розетки следует поочередно, тогда вся конструкция будет закрепляться равномерно.

Cовременные розетки все реже делают на основе вышеописанных фиксирующих лапок. В последнее время предпочтение отдают розеткам, корпус которых закрепляют на внутренней пластиковой коробке.

5.

Все, что теперь нужно сделать – это защелкнуть защитную окантовку или корпус розетки, а также закрутить винтами, если они имеются.

Устройство электророзетки

Название розетка получила из-за сходства с одноименным элементом интерьерного декора, а тот очень похож на красивый цветок — розу. Устройство наружной розетки по своему строению несложное.

Изделие снабжено такими деталями:

1. Основание (корпус). Может быть керамическим, пластиковым. К основанию присоединены токопроводящие детали. Керамическое основание надежнее — не нагревается, но хрупкое. Пластик быстро возгорает, некачественные изделия вообще могут при нагревании выделять токсичные вещества. Современный вариант — корпус из поликарбоната, который не горит, прочен.
2. Механизм. Внутри ретро-розетки есть токопроводящий механизм, который бывает сделан из латуни с покрытием и без, из бронзы. Последний встречается редко, но самый качественный. Обязательный элемент розетки накладной — заземление, или заземляющий контакт, который отводит свободное электричество в землю, защищая человека, технику.
3. Лицевая панель (крышка). Определяет «внешность» электророзетки, чаще всего делается из поликарбоната. Можно встретить устройства с крышкой из дерева, стекла, металла.

Несколько слов о преимуществах…

Любая конструкция, и тот же стандартный выключатель обладает своими плюсами и минусами, о которых не следует забывать, осуществляя монтаж. В качестве положительных характеристик следует отметить:

• практичность;
• удобство монтажа;
• надежность комплектации;
• комфортное обслуживание;
• недорогая стоимость конструкции.

Здесь не следует забывать о том, что чем проще будет производиться установка электрической конструкции, тем комфортнее будет обслуживание и ремонт. Тем более вы сможете самостоятельно видеть, когда необходима замена проводки или самого выключателя.

Двухклавишный накладной выключатель

Из недостатков обычно выделяют неэстетичный внешний вид, который получается в процессе монтажа. Однако, при правильном его выборе, есть возможность избавиться от этого назойливого недостатка.

Советуем вам внимательно подойти к каждому рабочему этапу. Только так можно гарантировать возможность правильного выполнения соединений и монтажа выключателя к поверхности.

Правила и схемы подключения проводов

Важно!

Обращаем внимание, что все работы по подключению проводки выполняются в обесточенном состоянии! Предварительно следует наметить фазовый и нулевой проводник в каждой коробке. Схема подсоединения розетки к электросистеме

Схема подсоединения розетки к электросистеме

Поскольку действующие нормы не регламентируют взаимное расположение нулевого и фазового проводников, то можно подключать их в любом порядке. Однако, если используется коробка для установки нескольких розеток, то фазу следует подключать к одинаковой стороне каждой из них, а нулевой провод — к другой. Розетка двойная в одном корпусе имеет только одну общую пару контактов.

Схема подключения блока розеток на одну линию

Обычно принято все розетки помещения разводить единообразно. Но и разное подключение ошибкой не считается.

Важно!

Обращаем особое внимание на надежность присоединения проводников к контактам и неподвижность установленных розеток. Если недотянуть контакт или плохо закрепить розетку — со временем появляется искрение, и провода отгорают

А это уже чревато пожаром!

Установка и подключение розетки

После подключения всех розеток проверяется отсутствие короткого замыкания между проводниками проводки, и только после этого к ней присоединяется фаза.

Выводы и полезное видео по теме

Видео #1. Руководство по применению шлейфового способа:

https://youtube.com/watch?v=EvP54wLk98k

Видео #2. Подробное ознакомление с одним из безопасных вариантов подключения розеток:

https://youtube.com/watch?v=P3DgZkjlYEs

При условии того, что количество затрачиваемой на бытовые потребности электроэнергии с каждым годом только увеличивается, а потому требования к надежности розеток непременно будут возрастать, предпочесть все же следует параллельную схему электромонтажа. Особенно, если речь идет о серьезных энергопотребителях.

Для питания светильников, электрических будильников и подобных приборов подойдет вариант подключения шлейфом.

Появились вопросы по теме статьи, обнаружили недочеты в изложенной информации, есть желание поделиться опытом в самостоятельном электромонтаже? Пожалуйста, напишите комментарий в расположенном ниже блоке.

Похожие записи:

Калибровка датчика приближения xiaomi: что это такое и как настроить модуль? Какую лампочку выбрать для дома? сравним led, люминесцентные и лампы накаливания Назначение и принцип действия измерительных трансформаторов Параметры расчетной схемы Активный сабвуфер! чертежи, схема, инструкция! Виды выключателей света для использования в квартире или доме: описание и характеристики
