Тиристор принцип работы

Содержание

Управление двигателем постоянного тока

В автономных приложениях, таких как робототехника и электротранспорт, электродвигатели постоянного тока получили много большее распространение чем асинхронные машины. Связано это в первую очередь с тем что при питании от АКБ нет необходимости в преобразовании её напряжения в переменное, да ещё и определённой последовательности.

Но как же управлять таким электродвигателем? На первый взгляд, ответ очевиден. Скорость вращения электродвигателя постоянного тока прямо пропорциональна приложенному к нему напряжению. Т.е. очевидно, что нужен регулятор напряжения, а коммутировать реверс — дело техники.

Но при автономной работе, одним с ключевых показателей схемы является её эффективность — время работы от АКБ . А при использовании регулятора на нём будет падать сравнительно большая мощность аккумуляторной батареи. К тому же при прямом регулировании напряжения на электродвигателе, мы будем снижать момент, что очень критично в схемах для электротранспорта.

В этой статье речь пойдёт об эффективной базовой схеме управления электродвигателем постоянного тока на основе широтно-импульсной модуляции — ШИМ . Сам электродвигатель при этом подключается к АКБ через mosfet -транзисторы. Такое включение в зарубежной литературе именуют как Н-bridge ( Н -мост).

Принцип такого регулирования основан на том, что электродвигатель питается не постоянным напряжением, а импульсами высокой частоты одинаковой амплитуды, но разной длительности. Длительность импульса управляемая, т.е. среднее приложенное напряжение к электродвигателю будет зависеть от их длительности.

Генератор частоты 20 кГц построен на таймере 555 в моностабильном режиме. Коэффициент заполнения — ширину импульсов, регулируют переменным сопротивлением R2 , от 10 до 98 % .

С выхода генератора ВЧ импульсы поступают на специализированную микросхему — драйвер для mosfet -транзисторов. Микросхем TC4427А содержит в себе два драйвера с не инвертирующим выходом. В данном включении они запаралельлены.

Выход драйвера через переключатель « Reverce » управляет затворами VT1 , VT2 и VT3 , VT4 . К стокам этих транзисторов, которые работают в ключевом режиме, и подключается электродвигатель. Остановимся на работе H-bridge моста подробней.

В исходном состоянии (нет импульса управления), p -канальные транзисторы VT1 , VT3 открыты, а n -канальные VT2 , VT4 закрыты. Допустим, переключатель находится в верхнем по схеме положении. Когда последует импульс управления с драйвера DA1 , то VT1 закроется, а VT2 откроется. Двигатель окажется подключенным к источнику питания правым (по схеме) контактом через VT3 , левым через VT2 . И, в зависимости от установки R2 , будет вращаться с определённой скоростью в прямом (условно) направлении. Чтобы поменять направление вращения электродвигателя, достаточно поменять управляемую пару транзисторов переключателем « Reverce ». Отладку и испытание макетной платы устройства Вы можете посмотреть в конце статьи.

На печатной плате располагаются все элементы схемы, кроме задатчика скорости вращения — R2 и переключателя направления вращения — « Reverce ». Указанные на схеме транзисторы позволяют управлять электродвигателями постоянного тока с номинальным напряжением до 20 В и током до 40 А, естественно с соответствующим отводом от них тепла.

https://youtube.com/watch?v=Q-xiNJMlGOk

Схема «монтировки»

Другое практическое применение SCR тиристора в схемах постоянного тока – это устройство «монтировки» для защиты от перенапряжения. Схема «монтировки» состоит из SCR тиристора, установленного параллельно выходу источника постоянного напряжения, для установления короткого замыкания на выходе этого источника питания, чтобы предотвратить подачу слишком повышенного напряжения на нагрузку. Повреждение SCR тиристора и источника питания предотвращается путем установки перед SCR тиристором подходящего предохранителя или существенного последовательного сопротивления для ограничения тока короткого замыкания (рисунок ниже).

Схема «монтировки», используемая в источнике питания постоянного тока

Некоторое устройство или схема, определяющие выходное напряжение, будут подключены к управляющему электроду SCR тиристора, поэтому при возникновении состояния перенапряжения между управляющим электродом и катодом будет приложено напряжение, отпирающее SCR тиристор и заставляющее сработать предохранитель. Эффект будет примерно таким же, как кидание стальной монтировки прямо на выходные клеммы источника питания, отсюда и название схемы.

Большинство применений SCR тиристоров предназначены для управления питанием переменным током, несмотря на то, что SCR тиристоры являются устройствами постоянного тока (однонаправленными). Если схеме требуется двунаправленный ток, можно использовать несколько SCR тиристоров, причем для обработки обоих полупериодов волны переменного тока в каждом направлении должны смотреть один или несколько тиристоров. Основная причина, по которой SCR тиристоры вообще используются в приложениях управления питанием переменным током, – это уникальная реакция тиристора на переменный ток. Как мы видели, тиратронная лампа (электронно-ламповая версия SCR тиристора) и симметричный динистор (DIAC), гистерезисное устройство, запускаемое во время части полупериода переменного тока, будут отпираться и оставаться включенными на протяжении всей оставшейся части полупериода до тех пор, пока переменный ток не уменьшится до нуля, так как должен начинать следующий полупериод. Только перед точкой пересечения нуля сигналом переменного тока тиристор отключится (запрется) из-за недостаточного тока (это поведение также называется естественной коммутацией) и должен будет снова отпереться в следующем периоде. Результатом является ток цепи, эквивалентный «обрезанной» синусоиде. Для примера, ниже приведен график отклика симметричного динистора (DIAC) на переменное напряжение, пиковое значение которого превышает напряжение переключения DIAC.

Двунаправленный отклик симметричного динистора (DIAC)

При использовании DIAC предельное напряжение переключения было фиксированной величиной. С SCR тиристором мы контролируем, когда точно устройство отпирается путем переключения управляющего вывода в любой момент времени периода сигнала. Подключив подходящую схему управления к управляющему электроду SCR тиристора, мы можем «обрезать» синусоиду в любой точке, чтобы обеспечить пропорционально времени управление питанием на нагрузке.

Возьмем в качестве примера схему на рисунке ниже. Здесь SCR тиристор помещается в схему для управления питанием нагрузки, потребляемым от источника переменного тока.

Управление питанием переменным током с помощью SCR тиристора

Будучи однонаправленным (односторонним) устройством, самое большее, что мы можем подать на нагрузку, это только одна полуволна во время полупериода переменного тока, когда полярность напряжения питания положительна сверху и отрицательна снизу. Однако для демонстрации базовой идеи управления пропорционально времени эта простая схема подходит лучше, чем схема, управляющая мощностью во время всей волны (для чего потребуется два SCR тиристора).

При отсутствии переключения на управляющем электроде и величине напряжения источника переменного тока значительно ниже номинального напряжения переключения SCR тиристора SCR тиристор никогда не откроется. Подключение управляющего электрода SCR тиристора к аноду через стандартный выпрямительный диод (для предотвращения обратного тока через управляющий вывод в случае, если SCR тиристор содержит встроенный резистор между управляющим выводом и катодом) позволит запускать SCR тиристор почти сразу в начале каждого положительного полупериода (рисунок ниже).

Управляющий электрод подключен напрямую к аноду через диод; через нагрузку протекает почти целая полуволна тока.

Применение регулятора в быту и техника безопасности

Нельзя не сказать о том, что данная схема не обеспечивает гальванической развязки от сети, поэтому существует опасность поражения электрическим током. Это значит, что не стоит касаться руками элементов регулятора. Необходимо использовать изолированный корпус. Следует проектировать конструкцию вашего прибора так, чтобы по возможности вы могли спрятать её в регулируемом устройстве, найти свободное место в корпусе. Если регулируемый прибор располагается стационарно, то вообще имеет смысл подключить его через выключатель с регулятором яркости света. Такое решение частично обезопасит от поражения током, избавит от необходимости поиска подходящего корпуса, имеет привлекательный внешний вид и изготовлено промышленным методом.

Испытанная временем схема регулирования тока мощных потребителей отличается простотой в наладке, надежностью в эксплуатации и широкими потребительскими возможностями. Она хорошо подходит для управления режимом сварки, для пуско-зарядных устройств и для мощных узлов автоматики.

Тиристоры в цепи переменного тока

При подключении к источнику переменного тока тиристор работает несколько иначе. Это связано с периодическим изменением полярности переменного напряжения. Поэтому применение в схемах с питанием переменным напряжением автоматически будет приводить к состоянию обратного смещения перехода. То есть в течение половины каждого цикла прибор будет находиться в состоянии «отключено».

Для варианта с переменным напряжением схема тиристорного запуска аналогична схеме с питанием постоянным напряжением. Разница незначительная — отсутствие дополнительного переключателя КН2 и дополнение диода D1. Благодаря диоду D1, предотвращается обратное смещение по отношению к управляющему электроду У.

Положительным полупериодом синусоидальной формы сигнала устройство смещено прямо вперёд. Однако при выключенном переключателе КН1 к тиристору подводится нулевой ток затвора и прибор остается «выключенным». В отрицательном полупериоде устройство получает обратное смещение и также останется «выключенным», независимо от состояния переключателя КН1.

Схема 3: КН1 — переключатель с фиксацией; D1 — диод любой под высокое напряжение; R1, R2 -резисторы постоянные 180 Ом и 1 кОм, Л1 — лампа накаливания 100 Вт

Если переключатель КН1 замкнуть, вначале каждого положительного полупериода полупроводник останется полностью «выключенным». Но в результате достижения достаточного положительного триггерного напряжения (возрастания тока управления) на электроде У, тиристор переключится в состояние «включено».

Фиксация состояния удержания остаётся стабильной при положительном полупериоде и автоматически сбрасывается, когда положительный полупериод заканчивается. Очевидный момент, учитывая падение тока анода ниже текущего значения. На момент следующего отрицательного полупериода, устройство полностью «отключается» до прихода следующего положительного полупериода. Затем процесс вновь повторяется.

Получается, нагрузка имеет только половину доступной мощности источника питания. Тиристор действует как выпрямляющий диод и проводит переменный ток лишь во время положительных полуциклов, когда переход смещен вперед.

Тиристоры и управление половинной волной

Фазовое управление тиристором является наиболее распространенной формой управления мощностью переменного тока. Пример базовой схемы управления фазой показан ниже. Здесь напряжение затвора тиристора формируется цепочкой R1C1 через триггерный диод D1.

На момент положительного полупериода, когда переход смещен вперед, конденсатор C1 заряжается через резистор R1 от напряжения питания схемы. Управляющий электрод У активируются только тогда, когда уровень напряжения в точке «x» вызывает срабатывание диода D1.

Конденсатор C1 разряжается на управляющий электрод У, устанавливая прибор в состояние «включено». Длительность времени положительной половины цикла, когда открывается проводимость, контролируется постоянной времени цепочки R1C1, заданной переменным резистором R1.

Схема 4: КН1 — переключатель с фиксацией; R1 — переменный резистор 1 кОм; С1 — конденсатор 0,1 мкф; D1 — диод любой на высокое напряжение; Л1 — лампа накаливания 100 Вт; П — синусоида проводимости

Увеличение значения R1 приводит к задержке запускающего напряжения, подаваемого на тиристорный управляющий электрод, что, в свою очередь, вызывает отставание по времени проводимости устройства.

В результате доля полупериода, когда устройство проводит, может регулироваться в диапазоне 0 -180º. Это означает, что половинная мощность, рассеиваемая нагрузкой (лампой), поддаётся регулировке.

Существует масса способов достижения полноволнового управления тиристорами. Например, можно включить один полупроводник в схему диодного мостового выпрямителя. Этим методом легко преобразовать переменную составляющую в однонаправленный ток тиристора.

Однако более распространенным методом считается вариант использования двух тиристоров, соединенных инверсной параллелью. Самым практичным подходом видится применение одного симистора. Этот полупроводник допускает переход в обоих направлениях, что делает симисторы более пригодными для схем переключения переменного тока.

Тиристоры — полный технический расклад на видео

Видеоматериал, представленный здесь — продолжение знакомства с тиристорами непосредственно глазами. Совмещение текстовой и видео информации открывает способ лучшего понимания темы. Поэтому, рекомендовано смотреть «кино» о тиристорах:

По материалам: Electronics-tutorials

Схемы на тиристорах

Регулировать общую мощность паяльника можно довольно просто, если использовать для этого аналоговые или же цифровые паяльные станции. Последние довольно дорогие совершать использование, и собрать их, не имея особого опыта, довольно сложно. В то время как аналоговые приборы (считаются по своей сути регуляторами общей мощности) не составит труда создать самостоятельно.

Довольно простая схема прибора, которая поможет регулировать показатель мощности на паяльнике.

VD — КД209 (либо близкие по его общим характеристикам).
R 1 — сопротивление с особым номиналом в 15 кОм.
R 2 — это резистор, который обладает особым показателем переменного тока около 30 кОм.
Rn — это общая нагрузка (в этом случае вместо неё будет использован особый маятник).

Такое устройство для регуляции может контролировать не только положительный полупериод, по этой причине мощность паяльника будет в несколько раз меньше номинальной. Управляется такой тиристор с помощью специальной цепи, которая несёт в себе два сопротивления, а также ёмкость. Время зарядки конденсата (оно будет регулироваться особым сопротивлением R2) влияет на длительность открытия такого тиристора.

https://youtube.com/watch?v=Xup8XSiJ1yY

В статье рассказывается о том, как работает тиристорный регулятор мощности, схема которого будет представлена ниже

В повседневной жизни очень часто возникает необходимость регулирования мощности бытовых приборов, например электроплиты, паяльника, кипятильников и ТЭНов, на транспорте – оборотов двигателя и т.д. На помощь приходит простейшая радиолюбительская конструкция – регулятор мощности на тиристоре. Собрать такое устройство не составит труда, оно может стать тем самым первым самодельным прибором, который будет выполнять функцию регулировки температуры жала паяльника начинающего радиолюбителя. Стоит отметить, что готовые паяльные станции с контролем температуры и прочими приятными функциями стоят на порядок дороже простого паяльника. Минимальный набор деталей позволяет собрать простой тиристорный регулятор мощности навесным монтажом.

К сведению, навесной монтаж — это способ сборки радиоэлектронных компонентов без применения печатной платы, а при хорошем навыке он позволяет быстро собрать электронные устройства средней сложности.

Вы также можете заказать электронный конструктор тиристорного регулятора, а для тех, кто хочет разобраться во всём самостоятельно, ниже будет представлена схема и объяснён принцип работы.

Способы регулирования фазового напряжения в сети

Есть сразу несколько способов осуществления регуляции переменного напряжения в тиристорах: можно совершать пропуск или же запрещать выход на регуляторе целых четыре полупериода (либо периода) переменного напряжения. Можно включать не в начале совершения полупериода сетевого напряжения, а с совершением некоторой задержки. В течение данного времени напряжение на выходе из регулятора будет равняется отметки нуль, а общая мощность не будет передаваться на выход устройства. Вторую часть полупериода тиристор начнёт проводить ток и на выходе регулятора будет возникать особое входное напряжение.
Время задержки в большинстве случаев именуют углом открывания тиристора, так как во время нулевого значения угла почти всё напряжение от входа будет переходить к выходу, только падение на открытой области тиристора начнёт теряться. Во время увеличения общего тиристорного угла регулятор напряжения будет значительно снижать выходной параметр напряжения.
Регулировочная характеристика у такого прибора во время своей работы, во время активной нагрузки осуществляется особо интенсивно. При угле равному 90 градусов (электрических) на выходе из разъёма будет половина входного напряжения, а при общем угле в 180 электрических градусов на выходе будет показатель нуль.

На основе принципов и особенностей фазового регулирования напряжения можно построить определённые схемы регулирования, стабилизации, а в отдельных случаях с плавного пуска. Для осуществления более плавного пуска напряжение стоит со временем повышать от нуля до максимального показателя. Таким образом, во время открывания тиристора максимальный показатель значения должен изменяться до отметки нуль.

Устройство и принцип работы

Устройство тиристора выглядит следующим образом:

4 полупроводниковых элемента имеют последовательное соединение друг с другом, они различаются по типу проводимости.
В конструкции имеется анод – контакт к внешнему слою полупроводника и катод, такой же контакт, но к внешнему n-слою.
Всего имеются не более 2 управляющих электродов, которые подсоединены к внутренним слоям полупроводника.
Если в устройстве полностью отсутствуют управляющие электроды, то такой прибор является особой разновидностью – динистором. При наличии 1 электрода, прибор относится к классу тринисторов. Управление может осуществляться через анод или катод, данный нюанс зависит от того, к какому слою был подключен управляющий электрод, но на сегодняшний день наиболее распространен второй вариант.
Данные приборы могут подразделяться на виды, в зависимости от того, пропускают они электрический ток от анода к катоду или сразу в обоих направлениях. Второй вариант устройства получил название симметричные тиристоры, обычно состоящие из 5 полупроводниковых слоев, по своей сути они являются симисторами.
При наличии в конструкции управляющего электрода, тиристоры могут быть разделены на запираемую и незапираемую разновидность. Отличие второго вида заключается в том, что такой прибор не может быть никаким способом переведен в закрытое состояние.

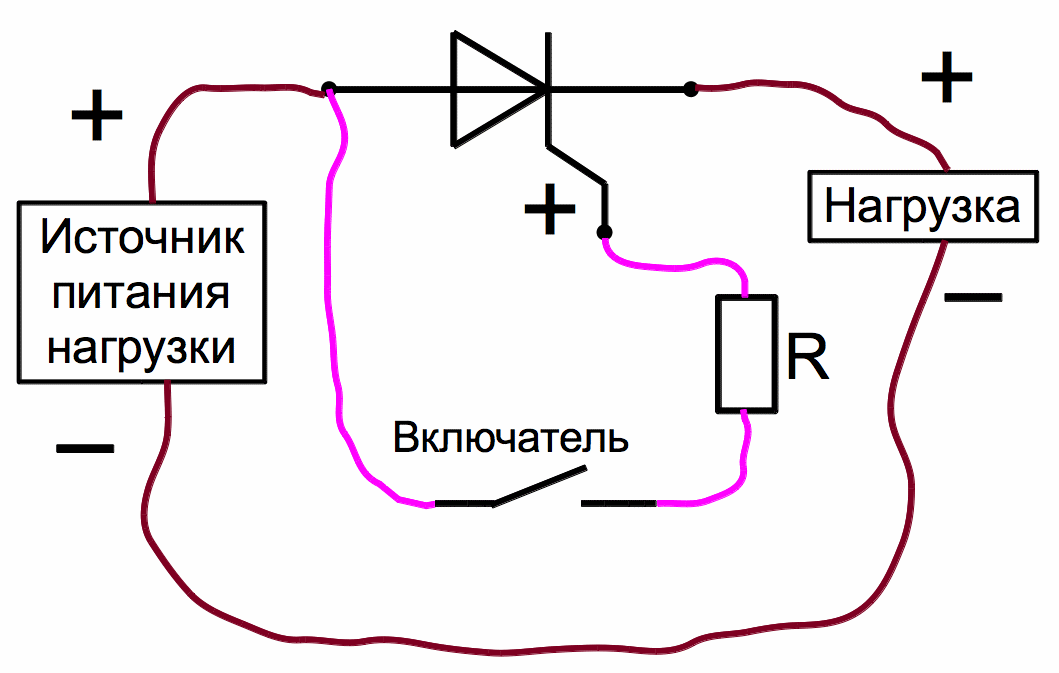

Принцип действия тиристора, подключенного к цепи постоянного тока, заключается в следующем:

Включение прибора происходит благодаря получению цепью импульсов электрического тока. Подача происходит на полярность, которая является положительной относительно катода.
На протяженность процесса перехода оказывает влияние целый ряд различных факторов: вид нагрузки; температура полупроводникового слоя; показатель напряжения; параметры тока нагрузки; скорость, с которой происходит нарастание управляющего тока и его амплитуда.
Несмотря на значительную крутизну управляющего сигнала, скорость нарастания напряжения не должна достигать недопустимых показателей, поскольку это может вызвать внезапное отключение прибора.
Принудительное отключение устройства может быть осуществлено разными способами, наиболее распространен вариант с подключением в схему коммутирующего конденсатора, обладающего обратной полярностью. Такое подключение может происходить благодаря наличию второго (вспомогательного) тиристора, который спровоцирует возникновение разряда на основной прибор. В таком случае, разрядный ток, прошедший через коммутирующий конденсатор, столкнется с прямым током основного прибора, что понизит его значение до нулевого показателя и вызовет отключение.

принцип работы

Немного отличается принцип действия тиристора, подключенного к цепи переменного тока:

В таком положении прибор может осуществлять включение или отключение цепей с разными типами нагрузки, а также изменять значения электрического тока через нагрузку. Это происходит благодаря возможности тиристорного прибора изменять момент, в который осуществляется подача управляющего сигнала.
При подключении тиристора в подобные цепи, применяется исключительно встречно-параллельное включение, поскольку он может проводить ток лишь в одном направлении.
Показатели электрического тока изменяются благодаря внесению изменений в момент, когда происходит передача открывающих сигналов на тиристоры. Этот параметр регулируется при помощи специальной системы управления, относящейся к фазовой либо широтно-импульсной разновидности.
При использовании фазового управления, кривая электрического тока будет обладать несинусоидальной формой, это также вызовет искажение формы и напряжения в электросети, от которой происходит питание внешних потребителей. Если они обладают высокой чувствительностью к высокочастотным помехам, то это может вызвать сбои в процессе функционирования.

С использованием современной элементной базы

Старые радиодетали хороши тем, что они «дубовые» в смысле надежности эксплуатации. Но они уже действительно старые. У многих временной ресурс на пределе и служат они далеко не так долго, как «свежие». Это первая проблема. И вторая — их все сложнее найти. Хорошо что есть уже много схем регуляторов паяльников на новой элементной базе. Некоторые из них простые, другие посложнее, используются различные виды современных радиодеталей.

Схема регулятора для паяльника без помех на микросхеме

Этот вариант простым не назовешь, но зато он не выдает в сеть помех. С наличием большого количества электроники в каждом доме это может быть важным. Если вы паяете лишь от случая к случаю — можно и не обращать на это внимания. Но вот если вы часто сидите с паяльником, помехи могут доставлять серьезные неудобства.

Регулировать данная схема может нагрузку до 2 кВт, обеспечивает плавное изменение от 0 до максимума.

Самодельный регулятор паяльника без помех

По элементной базе. Микросхема К561ЛА7 может быть заменена на К176ЛА7. Переменный резистор R1 — любой из группы А. Остальные резисторы — лучше МЛТ, конденсаторы C1, C3 — керамические. Диоды в схеме использованы КД503А, можно заменить КД514А и КД522А. ТАкже есть вариант замены транзистора КТ361В — на КТ326В или КТ361А.

На базе фазовых регуляторов мощности PR1500S

В этой схеме использован фазовый регулятор мощности. Кроме него, в регуляторе используется лишь пара деталей, так что времени на сборку надо минимум, ошибиться практически невозможно.

Регулятор температуры жала паяльника своими руками

Нужен будет только переменный резистор, можно с выключателем — тогда не надо будет паяльник вытаскивать из сети. Для устранения помех нужен будет конденсатор на 100 пФ, на 630 В, лучше специальный плёночный для фильтров. Единственное, с чем может возникнуть сложность — намотка дросселя, его параметры есть в таблице.

Параметры для намотки дросселя

Нужно будет кольцо из феррита с наружным диаметром 20 мм. Чем больше проницаемость феррита тем лучше. Данный фазовый регулятор может регулировать нагрузку до 1,5 кВт, так что выбирать можно любой их столбиков. Можно сделать с запасом, мало ли что потом захотите регулировать. Проволока естественно, медная лакированная, специально для намотки дросселей.

То, что получилось после сборки

При сборке для дросселя и фазового регулятора лучше сделать теплоотвод. Особенно он пригодится при работе с большими нагрузками. Для паяльника можно и обойтись, но мало ли что потом подключите и лучше собрать сразу с запасом прочности.

https://youtube.com/watch?v=QJNXMYLZl3Q

На оптосимисторе МОС204х/306х/308х

Схема обкатанная много раз и работает отлично без каких-либо проблем. Использовать желательно оптические симисторы указанных марок, так как они открываются в случае перехода напряжения через ноль

Состояние светодиода при этом неважно. Все другие работают по другому принципу, потому схему надо будет переделывать под них. Также в схеме присутствует биполярный таймер 555 серии. Найти его не проблема, цена нормальная

Найти его не проблема, цена нормальная.

Регулятор мощности паяльника на оптосимисторах

Все компоненты подобраны миниатюрных габаритов, чтобы в готовом виде плата вошла в корпус от зарядки мобильника. Номинал резистора R5 зависит от типа используемого светодиода. На красном падение напряжения 1,6-2 В, на зелёном 1,9-4 В, на жёлтом 2,1-2,2 В, на синем 2,5-3,7 В. Соответственно резистор подбирается в зависимости от фактических параметров.

С ШИМ-контроллером

Современная элементная база очень обширна, а одни и те же задачи можно решать по разному. Например, для регулятора мощности использовать ШИМ-контроллер. Для этой схемы подойдёт любая модель, работающая на частоте 0,5-1 Гц. Коммутирующий элемент полевой транзистор, его можно найти на старых материнских платах или купить. Его тип не указан, но подойдет любой n-канальный транзистор с напряжением не менее 12 В, током — 6 А и мощностью — 60 Вт.

Регулятор паяльника на ШИМ контроллере и полевом транзисторе

Светодиод VD3 необязательная часть схемы, но он мигает с разной частотой в зависимости от нагрева. Когда приноровишься, удобно ориентироваться и не надо смотреть на ручку регулятора. Но вообще, его из схемы можно безболезненно выкинуть

Обратите внимание: шины питания от микросхемы идут параллельно проводами, это минимизирует влияние более мощной нагрузки

Принцип действия тиристора

Тиристор является силовым электронным не полностью управляемым ключом. Поэтому иногда в технической литературе его называют однооперационным тиристором, который может сигналом управления переводиться только в проводящее состояние, т. е. включаться. Для его выключения (при работе на постоянном токе) необходимо принимать специальные меры, обеспечивающие спадание прямого тока до нуля.

Тиристорный ключ может проводить ток только в одном направлении, а в закрытом состоянии способен выдержать как прямое, так и обратное напряжение.

Тиристор имеет четырехслойную p-n-p-n-структуру с тремя выводами: анод (A), катод (C) и управляющий электрод (G), что отражено на рис. 1

Рис. 1. Обычный тиристор: a) – условно-графическое обозначение; б) – вольтамперная характеристика.

На рис. 1, b представлено семейство выходных статических ВАХ при различных значениях тока управления iG. Предельное прямое напряжение, которое выдерживается тиристором без его включения, имеет максимальные значения при iG = 0. При увеличении тока iG прямое напряжение, выдерживаемое тиристором, снижается. Включенному состоянию тиристора соответствует ветвь II, выключенному – ветвь I, процессу включения – ветвь III. Удерживающий ток или ток удержания равен минимально допустимому значению прямого тока iA , при котором тиристор остается в проводящем состоянии. Этому значению также соответствует минимально возможное значение прямого падения напряжения на включенном тиристоре .

Ветвь IV представляет собой зависимость тока утечки от обратного напряжения. При превышении обратным напряжением значения UBO начинается резкое возрастание обратного тока, связанное с пробоем тиристора. Характер пробоя может соответствовать необратимому процессу или процессу лавинного пробоя, свойственного работе полупроводникового стабилитрона.

Тиристоры являются наиболее мощными электронными ключами, способными коммутировать цепи с напряжением до 5 кВ и токами до 5 кА при частоте не более 1 кГц.

Конструктивное исполнение тиристоров приведено на рис. 2.

Рис. 2. Конструкция корпусов тиристоров: а) – таблеточная; б) – штыревая

Назначение и принцип работы

С помощью регуляторов напряжения можно изменять не только яркость свечения ламп накаливания, но и скорость вращение электромоторов, температуру жала паяльника и так далее. Нередко эти устройства называют регуляторами мощности, что не совсем правильно. Устройства, предназначенные для регулирования мощности, основаны на ШИМ (широтно-импульсная модуляция) схемах.

Это позволяет получить на выходе различную частоту следования импульсов, амплитуда которых остается неизменной. Однако если параллельно нагрузке в такую схему включить вольтметр, то напряжение также будет изменяться. Дело в том, что прибор просто не успевает точно измерять амплитуду импульсов.

Следует заметить, что регуляторы напряжения будут максимально эффективны при работе с резистивной нагрузкой, например, лампами накаливания. А вот использовать их для подключения к индуктивной нагрузке нецелесообразно. Дело в том, что показатель индуктивного электротока значительно ниже в сравнении с резистивным.

Собрать самодельный диммер довольно просто. Для этого потребуются начальные знания в области электроники и несколько деталей.

На основе симистора

Такой прибор работает по принципу фазового смещения открывания ключа. Ниже представлена простейшая схема диммера на основе симистора:

Структурно прибор можно разделить на два блока:

Силовой ключ, в роли которого используется симистор.
Узел создания управляющих импульсов на основе симметричного динистора.

С помощью резисторов R1-R2 создан делитель напряжения

Следует обратить внимание, что сопротивление R1 – переменное. Это позволяет менять напряжение в линии R2-C1. Между этими элементами включен динистор DB3

Как только показатель напряжения на конденсаторе C1 достигает значения порога открытия динистора, на ключ (симистор VS1) подается управляющий импульс

Между этими элементами включен динистор DB3. Как только показатель напряжения на конденсаторе C1 достигает значения порога открытия динистора, на ключ (симистор VS1) подается управляющий импульс.

На базе тиристора

Эти проборы также достаточно эффективны, а их схемы не отличаются высокой сложностью. Роль ключа в таком устройстве выполняет тиристор. Если внимательно изучить схему прибора, то сразу можно заметить главное отличие этой схемы от предыдущей – для каждой полуволны используется собственный ключ с управляющим динистором.

Принцип работы тиристорного прибора следующий:

Когда через линию R5-R4-R3 проходит положительная полуволна, конденсатор C1 заряжается.
После достижения порога включения динистора V3 он срабатывает, и электроток поступает на ключ V1.
При прохождении отрицательной полуволны наблюдается аналогичная ситуация для линии R1-R2-R5, управляющего динистора V4 и ключа V2.

Также в быту используются конденсаторные регуляторы. Однако в отличие от полупроводниковых приборов, они не позволяют плавно изменять напряжение. Таким образом, для самостоятельного изготовления лучше всего подходят тиристорная и симисторная схемы.

Найти все необходимые для изготовления регулятора детали не составит труда. При этом их не обязательно покупать, а можно выпаять из старого телевизора или другой радиоаппаратуры. При желании на основе выбранной схемы можно сделать печатную плату, а затем впаять в нее все элементы. Также детали можно соединить обычными проводами. Домашний мастер может выбрать тот способ, который покажется ему наиболее привлекательным.

Оба рассмотренных устройства довольно легко собрать, и для выполнения всех работ не нужно обладать серьезными знаниями в области электроники. Даже начинающий радиолюбитель сможет изготовить своими руками схему регулятора напряжения 220в. При невысокой стоимости, они практически ни в чем не уступают заводским аналогам.
