Схема подключения тройного выключателя

Содержание

Блиц-советы

  1. При проведении монтажных работ, для того чтобы убедиться в отсутствии электрического тока, применяют индикаторную отвёртку. Держа этот инструмент в правой руке, необходимо дотронуться указательным пальцем до торца отвёртки, а острой её частью до оголённого проводника. Если в этот момент индикатор начнёт светиться, то в цепи есть опасное напряжение.
  2. Для того чтобы проходными устройствами было удобно пользоваться, наиболее подходящая высота для их установки должна быть около 90 см. От дверного проёма электротехническая арматура устанавливается на расстоянии 20 см.
  3. В спальне проходные элементы электроарматуры позволяют отключить освещение, не вставая с постели, для этой цели одно из устройств устанавливается непосредственно возле кровати, а другое, у дверного проёма.
  4. При установке электротехнической арматуры на улице следует приобрести приборы, которые предназначены для наружной установки. Такие устройства должны иметь степень защиты не менее IP44.
  5. Во время проведения монтажных работ, перед отключением электричества, с помощью индикаторной отвёртки определяется фазный провод, который будет подведён к выключателю. Такой способ монтажа, позволяет легко обесточить патрон, для замены лампочки.
  6. Несмотря на то, что в системе используется два устройства, максимальная подключаемая мощность, не должна превышать значения рабочей нагрузки одного устройства. Стандартный ток потребления таких устройств – 10 А.
  7. При подключении 2 и 3 клавишных проходных приборов, чтобы не возникло путаницы с проводами, используют провода одного цвета попарно. Например, на выходе одной клавиши первого прибора ведутся два провода синего цвета, а от второй клавиши провода жёлтого цвета, которые соединяются попарно с клеммами второго элемента.
  8. Не рекомендуется производить соединение проводов в монтажных коробках методом скрутки. Для качественного соединения применяются изолированные медные гильзы, либо клеммы с винтовым зажимом.
  9. При проведении работ необходимо соблюдать правила техники безопасности. Если есть сомнения в своих силах, следует обратиться к профессиональному электрику, который выполнит все необходимые работы.

Плюсы от применения

Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте.

Отсутствие внешних повреждений — царапин, трещин, сколов. Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.

Использование трехклавишного выключателя с розеткой будет оправдано в том случае, если в вашем доме имеется открытая электропроводка. Разноуровневые потолки, арки, ниши требуют отдельного освещения. Эти два провода, нужно поочередно замыкать со всеми проверяемыми проводами.

Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется. Схема сможет работать и при установке на выключатель нулевого провода, однако правильнее и безопаснее установить его на фазу в разрыве. В противном случае осветительный прибор всегда будет оставаться под напряжением, вызывая риск поражения током, при замене лампочек. Входной фазный L подключается со стороны одиночной клеммы, а выходные фазные L1.

Устройство и схема

С другой стороны, трехклавишный выключатель позволяет сделать дом значительно комфортней. С его помощью вы сможете разделить свое помещение на несколько освещаемых зон. Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. Три других жилы — к трем клеммам выключателя, находящимся напротив общего контакта с одного конца, и каждая жила на фазную клемму своего осветительного прибора одного из трех с другого конца кабеля.

Подключаем провода к распределительной коробке. Устанавливаем выключатель и розетку в ниши. Сфера применения Схема подключения Сфера применения Тройные выключатели применяются в тех случаях, когда необходимо разделить освещение на разные группы либо помещения. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления. Приходя к выключателю, фаза заходит на его нижний входной контакт и на этом контакте находится постоянно.

Схема подключения тройного выключателя

Критерии выбора При всем многообразии выключателей на рынке, рекомендуется придерживаться определенных пунктов: Модели с самозажимными клеммами. Площадь сечения каждой жилы кабеля должна быть не менее 0,75 мм2. Тройной выключатель: схема подключения к люстре L — фаза к выключателю красный ; далее фаза желтый, коричневый, розовый идет на три группы ламп люстры; N — рабочий ноль синий , идет сразу на люстру и разводится клеммником люстры по группам; PE — заземление желто-зеленый , подводится к корпусу люстры Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку.

Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. Например, в коридоре можно установить тройную модель, чтобы включать свет в кухне, ванной и туалете, либо же вместо кухни в самом коридоре. Остальные пять занимает процесс подключения.
Как подключить двухклавишный выключатель

https://youtube.com/watch?v=RWI_-tMXtDA

Варианты подключения

Очевидная схема подключения любого трехклавишного выключателя – управление тремя разными светильниками. Каждая из 3 контактных групп коммутирует свой светильник независимо от других.


Схема управления тремя светильниками.

При подключении через распредкоробку топология монтажа выглядит так:


Прокладка проводников для управления тремя светильниками.

Из рисунка видно, что для выполнения такого монтажа потребуется:

  • трехжильный кабель от распределительного щита;
  • три кабеля по три проводника к каждому потребителю;
  • четырехжильный кабель от распредкоробки к коммутационному прибору.

В распаечной коробке находится большое количество соединений. Поэтому выбирать распредкоробку надо соответствующего размера.

При отсутствии защитного проводника количество жил в питающем и отходящем кабелях уменьшается на одну. Входить в коробку и выходить к каждому потребителю будет двухжильный кабель, но к выключателю в любом случае надо тянуть четыре проводника.

Другой вариант подключения прибора с тремя независимыми группами контактов – управление многорожковыми люстрами.


Схема управления многорожковой люстрой.

Отличие этой схемы от предыдущей:

  • проводники PE и N тянутся не к каждой отдельной лампе, а к светильнику в целом;
  • каждая клавиша может управлять как отдельной лампой, так и группой лампочек – в зависимости от внутренней схемы люстры.


Прокладка и соединение кабелей для управления многорожковой люстрой.

Если изучить схему прокладки проводников, то очевидно, что в этом случае монтаж в распредкоробке будет гораздо менее плотным, чем в предыдущем случае. Второе отличие – перечень кабелей. Если освещение питается от сети TN-S или TN-C-S (с защитным проводником PE), то для выполнения проводки потребуются:

  • кабели в 3 жилы от распредщита до коробки (две, если нет PE);
  • пятижильный кабель от распредкоробки до люстры.

Как и в предыдущем случае, выключатель подсоединяется четырехжильным кабелем.

Основные виды замыкающих аппаратов

Выключатели, в том числе и тройные, в зависимости от способа управления бывают клавишного и сенсорного исполнения. Первые приводятся в движение путем нажатия клавиши, вторые – за счет касания к панели в определенном месте.

Большинство моделей сенсорных выключателей оснащаются диммером – устройством для плавной шести- или семиступенчатой регулировки вплоть до отключения света

При выборе диммера важно ориентироваться на суммарную нагрузку выключателя. Специалисты рекомендуют приобретать устройства с запасом мощности

К примеру: для трехрожковой люстры с лампами мощностью в пределах 100 Ватт выбирать светорегулятор, имеющий маркировку 300 W

К примеру: для трехрожковой люстры с лампами мощностью в пределах 100 Ватт выбирать светорегулятор, имеющий маркировку 300 W.

Подробнее о том, что такое диммер и как его выбрать читайте в этом материале.

В зависимости от типа монтажа тройные выключатели бывают трех типов:

  • для наружной прокладки;
  • внутренние, предполагающие заглубление в полость стены;
  • комбинированные модели, имеющие общий корпус с розеткой.

Комбинированные модели, оборудованные розеткой, имеют более узкую сферу  применения. Это связано с тем, что их установка невозможна без переделки электропроводки.

При монтаже устройства комбинированного исполнения к одной и той же точке приходится подводить два отдельных провода для розетки и при этом отводить от них фазные для освещения

Установка тройного выключателя, объединенного с розеткой в общем корпусе, оправдана в тех ситуациях, когда предполагается обустраивать открытую проводку. Правила электробезопасности строго регламентируют высоту размещения выключателей и розеток – 150 см от пола.

По этой причине такие модели устанавливают в тех местах, где розетки эксплуатируют довольно часто, при условии, что выключатели на этой высоте удобно применять.

Наибольшее распространение комбинированные модели получили при обустройстве ванных комнат с размещением возле зеркал и спален в зоне прикроватных столиков.

Отдельным подвидом выделяют тройные выключатели беспроводного исполнения, которые можно устанавливать в любом месте и размещать на любой поверхности.

Беспроводная модель представляет собой выключатель другого типа, который по конструктивному устройству больше схож с пультом дистанционного управления

Беспроводные устройства оснащены двумя модулями:

  • Приемник – устройство типа реле, встроенное в источник света. При получении сигнала оно замыкает электроцепь освещения.
  • Передатчик сигнала – сам выключатель, оборудованный генератором энергии. При нажатии на клавишу он перерабатывает энергетический импульс в радиосигнал.

Такие высокотехнологичные устройства относятся к числу дорогостоящих. В них вместо привычной электропроводки задействуются инфракрасные или радиоволны.

Встречаются в продаже и выключатели, оснащенные подсветкой. Они удобны в том плане, что в темное время суток создают световой сигнал, который служит хорошим ориентиром для быстрого нахождения устройства.

Подсветка на выключателях дополнительно выполняет роль указателя, которая сигнализирует о нерабочем состоянии освещения, поскольку включается в момент, когда напряжение не подается на прибор

При выборе таких моделей стоит обращать внимание на тип источника освещение. Выключатели с подсветкой не доставляют хлопот только при подключении в цепи с обычными лампами накаливания либо же их галогенными аналогами

Если в цепи с таким устройством будут задействованы люминесцентные лампы или светодиодные ленты, то даже при выключенном положении они будут продолжать испускать легкое пульсирующее свечение

Если в цепи с таким устройством будут задействованы люминесцентные лампы или светодиодные ленты, то даже при выключенном положении они будут продолжать испускать легкое пульсирующее свечение.

Конструкция и принцип работы проходного выключателя

Проходные выключатели предназначены для включения и выключения освещения из разных концов помещения или лестничного марша. Имеется в виду то, что включить свет можно, например, при входе в комнату, а выключить – в другой ее части. Такой принцип действия позволяет существенно экономить электроэнергию.

Включение света из разных мест не только очень удобно, но еще и позволяет довольно существенно экономить электроэнергию

Проходной выключатель по внешнему виду не отличается от обычного. На его лицевой подвижной панели также изображены стрелочки вверх-вниз. Обычный выключатель оснащен одним входом и одним выходом.  В отличие от этого проходное устройство имеет один вход и два выхода. Это свидетельствует о том, что здесь не разрывается ток, а перенаправляется на любой из выходов.

Несмотря на то, что опытные электрики на глаз смогут определить проходной выключатель, надежные производители выпускают изделия с нарисованной электрической схемой двойного проходного выключателя, тройного или одинарного, которая располагается под корпусом устройства.

Определить, что перед глазами именно одинарное проходное устройство, можно также при осмотре клемм с медными контактами. Их должно быть три. Для того чтобы убедиться, что клеммы между собой не перепутаны, следует воспользоваться мультиметром. Прибор следует поставить в режим подачи звукового сигнала и прозвонить его вход и выход. Если при касании к контакту мультиметр издает сигнал, контакт в этом месте присутствует.

Схема распределения связей в сети

Еще одним отличием от простого выключателя является наличие у проходного устройства трехжильной коммутации, а не двухжильной, как у обычного. Это своего рода переключатель, который перенаправляет напряжение от одного контакта на другой.

Проходные выключатели обычно работают в паре для управления за одним источником света. К каждому подводится ноль и фаза. Изменение положения клавиши выключателя способствует замыканию цепи, что заставляет загореться лампочку. При выключении первого или второго переключателя проводок фазы размыкается, а контакт парного выключателя замыкается, и свет гаснет. То есть когда на обоих устройствах клавиши находятся в одном положении, освещение включается, в разных — выключается.

Управлять освещением можно не только из двух мест, но и трех и более. Для этого в общую схему подключения проходного выключателя с двух мест необходимо добавить один или несколько перекрестных переключателей.

Принцип перекрестного отсоединителя

Перекрестный выключатель похож на обычный одно клавишный, разница только в наличии внутри четырех клемм. Перекрестным назван из-за двух электрических линий, которые он переключает, они соединяются в крест.

Перекрестный отсоединитель одновременно разъединяет первый и второй выключатель, затем синхронно соединяет их. От этого перемещения контактов свет зажигается и гаснет.

Совет! Особое внимание уделите правильному соединению концов электрокабелей, иначе вся система работать не будет. Количество точек может быть разным, но чем их больше, тем сложнее коммутация в распределительной коробке

Необходимо четко маркировать провода при проведении, чтобы не перепутать

Количество точек может быть разным, но чем их больше, тем сложнее коммутация в распределительной коробке. Необходимо четко маркировать провода при проведении, чтобы не перепутать.

Монтаж выключателя

Сборку схемы можно начать с установки выключателя. Провода, выведенные в подрозетник прибора, надо укоротить кусачками до разумной длины – чтобы аппарат можно было поставить на место. Далее монтерским ножом снять с кабеля верхнюю оболочку.


Кабель со снятой оболочкой.

Потом зачистите изоляцию проводников тем же ножом, если есть съемник изоляции, работать будет удобнее. В итоге должно получиться так:


Подрозетник, готовый к установке прибора.

Дальше надо посмотреть, с какой стороны расположена общая клемма. От этого зависит, в каким будет включенное или выключенное положение выключателя.


Правильное положение клавиши при установке.

В России принято, чтобы состояние «выключено» было при нажатом нижнем крае клавиши. Такая традиция идет из требования правил, чтобы коммутационный элемент не мог включиться под действием собственной тяжести. Это относится, скорее, к рубильникам, но принцип устоялся. Другая версия — правило идет из условия, что в критической ситуации человек должен иметь возможность отключить напряжение действием тяжести своего тела. В любом случае, это сила привычки. В некоторых странах принят прямо противоположный стандарт, и на реальную работу системы освещения это не влияет.

Поэтому надо подключить выключатель так, чтобы управлять светом было удобно и привычно.


Момент установки трехклавишника.

После этого можно устанавливать прибор в подрозетник, разжимать лепестки, крепить саморезами к стене и ставить на место пластмассовые декоративные элементы.


Схема сборки тройника.

Монтаж распаечной коробки

Если трехклавишник используется для коммутации трех независимых потребителей, к каждому из которых идет свой кабель, то расположить проводники в коробке надо так:


Монтаж проводников для трех светильников.

Соединение жил выполнить согласно схеме, приведенной выше:

  • проводники PE (желто-зеленые) соединить между собой;
  • нулевые проводники (в данном случае белые, кроме отходящего к выключателю) также соединить между собой;
  • красный провод питающего кабеля соединить с красным (чтоб не запутаться) отходящего к выключателю, это будет общий проводник;
  • белый, коричневый, желтый провода четырехжильного кабеля соединить с соответствующей красной жилой кабелей, отходящих к светильникам.

Конечно, цветность жил не влияет на работоспособность системы, но соблюдение порядка цветов позволит свести к минимуму ошибки при монтаже и облегчит возможный ремонт в будущем.

Если трехклавишник управляет отдельными лампами многорожковой люстры, то монтаж выглядит менее громоздко.


Монтаж проводников для многорожковой люстры.

Как и в предыдущем случае, у питающего кабеля и отходящего к люстре надо соединить желто-зеленый (PE) и белый (N) провода – они идут через коробку транзитом. Также соединяются красные жилы питающего кабеля и отходящего к выключателю. А белую, желтую и коричневую жилу можно соединить с жилами того же цвета отходящего пятижильного кабеля.

Подключение проходных переключателей с 3-х мест

Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест. Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой. Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.

При такой организации питания, одинаковые устройства не подойдут. В крайних точках (это условное понятие, только для реализации схемного решения) устанавливаются переключатели. Так же, как и в двухточечной схеме. В центре монтируется так называемый проходной коммутатор с 4 контактами.

При таком подключении крайние коммутаторы работают по схеме двух точек, но включение света также зависит от положения проходного переключателя. Принципиальное отличие от двухточечной системы — свет зажигается не только в том случае, когда крайние выключатели находятся в разных положениях. Проходной коммутатор перенаправляет фазу от верхнего контакта входного выключателя на нижний контакт выходного, и наоборот. Для наглядности изобразим фазный провод разными цветами:

  1. Все клавиши в положение «вниз», свет не горит. Включаем коммутатор №1: по черной линии, фаза проходит через всю цепь, источник света зажигается.
  2. Далее нам необходимо погасить свет в районе выключателя №2. Переводим клавишу в положение «вверх», (№1 также вверху), черная линия размыкается, на входе красной линии фазы нет. Свет погас.
  3. Переводим клавишу выключателя №3 в положение «вверх». Замыкается цепь красной линии, свет зажегся. Для того, чтобы он погас, достаточно перевести любой из коммутаторов в другое положение.

Схема выглядит несколько мудрено, однако работает исправно, и главное — безопасно. Все манипуляции происходят лишь с фазным концом, замыкание исключено. Опять же, можно выполнить монтаж с помощью распределительной коробки, или напрямую соединить коммутаторы проводами. Во втором случае, экономия кабеля налицо.

Если возникнет необходимость создания дополнительных точек включения, используются проходные коммутаторы с 6 контактами.

Количество таких устройств неограниченно, схема подачи электроэнергии работает по такому же принципу. Любой из коммутаторов может подать напряжение на световую точку, либо выключить свет.

Комментарии:

Veda

Кто использовал такую схему? Работало у кого-нибудь

Vassa

C точки зрения электрики тут ничего не может не работать. Все четко и правильно описано. Другое дело, что я не встречал самих устройств подобного типа в продаже. Под заказ, вполне возможно они и будут, но чтобы в магазине — не видел

Oleg

Есть ли другие примеры использования таких выключателей, кроме как в длинном коридоре?

Slavon

Мне кажется, в коридоре как раз эта схема малоприменима. Человеку обычно нужно дойти до конца коридора, а потом выключить свет. Скорее всего такую схему подключения проходного выключателя лучше использовать в спальне, где с каждой стороны кровати есть свой выключатель для включения/отключения основного освещения и еще один находится на входе. В этом случае со всех трех точек можно включать/отключать свет

Алекс

Я однажды переделывал работу клоуна-электрика, который все соединения от такого выключателя пытался вместить в обычном подрозетнике. В итоге выключатель, смонтированный в него сдавил все провода. В общем, никому не советую повторять этот опыт. Разводку под проходные выключатели надо делать только в распред коробке!

Андрей

С помощью проходных (концевых, переключателей 3-х контактных) выключателей, можно решить включение и отключение только на два поста (места). А если нужно более двух постов включения/отключения то нужны: перекрестные или промежуточные (минимум 4-х контактные, переключатели) выключатели.

АНДРЕЙ

Электрик кинул трехжильные провода не знаю что надо будет четыре жилы… Реально как то подключиться чтобы переключатель работал как положено или придется искать другие модели?

Оставить комментарий Отменить ответ


Установка розеток в деревянном доме своими руками. Сложно ли это?


Уличная влагозащищенная розетка – важный атрибут вашего участка


Как подключить проходные выключатели в вашем доме, советы.


Устанавливаем розетку в ванную комнату правильно

Видео: схема подключения проходных выключателей из двух мест

Проходной выключатель – это, строго говоря, не выключатель, а переключатель
. Хотя в народе его называют именно выключателем, потому что он служит для выключения света. Я тоже буду в данной статье придерживаться народных традиций.

Использование проходного выключателя очень удобно там, где необходимо включать или выключать освещение из разных мест. Как следует из его названия, такой выключатель можно ставить в проходах. Другие примеры применения – большие помещения, коридоры, лестницы, и т.п.

Для того, чтобы включить или выключить свет, в данном случае надо переключить один из переключателей (их как правило два, но может быть и больше) в противоположное положение.

Тройной выключатель: его особенности, разновидности и самостоятельное подключение

Рубрики :Статьи

Что такое тройной выключатель? По аналогии с его ближайшим сородичем, двойным выключателем, можно предположить, что это электрический прибор, позволяющий управлять тремя группами осветительных приборов из одного места. Такой выключатель оборудован не одной и даже не двумя, а целыми тремя клавишами, в чем и заключается его основная особенность – при этом его размеры остаются стандартными для данной группы оборудования. О нем и пойдет разговор в этой статье, в которой мы разберемся с его разновидностями и изучим присущие им особенности. Также мы рассмотрим технологию его самостоятельной установки.

Тройной выключатель фото

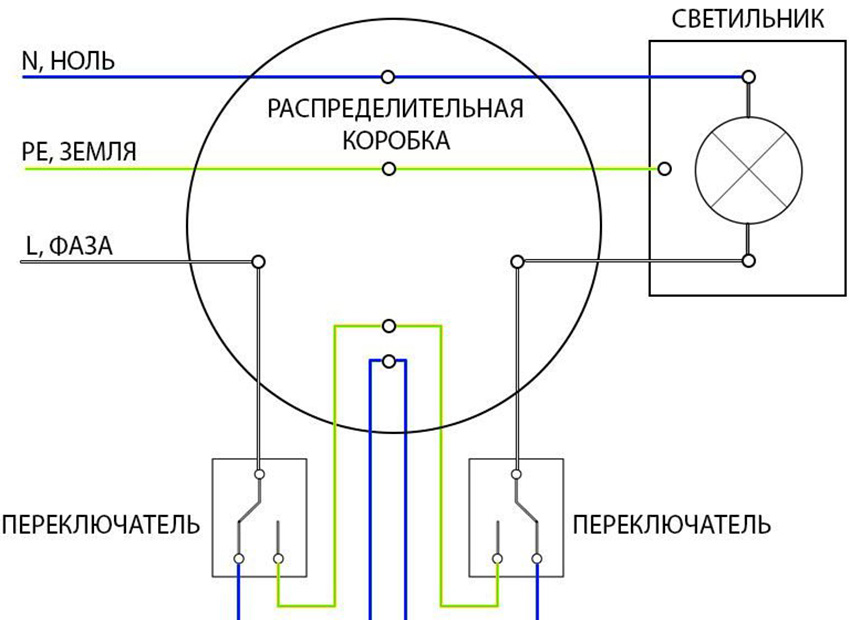

Регулирование освещения из двух мест

Одним источником освещения или целой группой можно одновременно управлять из нескольких удаленных мест. Часто перекрестные приборы устанавливают на приусадебных участках, в больших загородных домах и длинных коридорах. Для подсоединения потребуется стандартная схема подключения дублирующего электрического прибора.

В управлении освещением из двух мест задействовано три участка цепи:

  1. Кабель от сети (220 В) ведется от защитного автомата, расположенного в распределительном щитке, к коробке.
  2. Провод от одного перекрестного прибора к коробке расключения.
  3. Провод от второго перекрестного прибора к расключающей коробке.

Как подключить проходной выключатель: видео схемы подключения поможет сделать все работы своими силами

Бывает достаточно сложно, даже при наличии схемы, произвести установку проходного выключателя при отсутствии профильного образования. В таком случае на помощь могут прийти мастер-классы, записанные на видео. В них подробно рассказывается, как подключить проходной выключатель, и в какой последовательности следует выполнять работу.

Прежде чем приступить к просмотру, следует определиться с типом выбранного устройства. Порядок подключения перекрестного выключателя будет иметь ряд существенных отличий, с которыми стоит ознакомиться заранее.

Если речь идет о проходном выключателе, схема подключения на 2 точки является наиболее простым вариантом. Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. В противном случае речь будет идти об обычном выключателе.

При установке двухклавишного проходного выключателя схема подключения с двух мест может быть реализована для двух нагрузок. Это достаточно удобно, если комната имеет большую длину, и надо предусмотреть установку нескольких светильников для более равномерного освещения окружающего пространства. В этом случае можно будет регулировать интенсивность освещения помещения, решая, сколько светильников будет включено в определенный момент времени.

Схема с двумя проходными выключателями, допускающее управление двумя нагрузками

Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео:

Watch this video on YouTube

Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей. Следуя рекомендациям специалиста, можно качественно и с минимальными затратами выполнить необходимый объем работ.

Схема подключения проходного выключателя с 3х мест: подробное видео выполнения работ

Схему подключения проходного выключателя на 3 точки можно назвать условным. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. Как правило, монтажные работы не вызывают особых трудностей. Перекрестное устройство подсоединяется между проходными.

Более подробно со схемой подключения проходных выключателей из 3 мест можно ознакомиться, просмотрев следующее видео:

Watch this video on YouTube

Подробная инструкция позволит разобраться с порядком выполнения работ, а также позволит узнать, какой инструмент понадобиться для монтажа.

Watch this video on YouTube

Схема подключения проходного выключателя с 4х мест: актуальная информация

Если площадь помещения достаточно большая, двух – трех выключателей может оказаться недостаточно. Придется каждый раз преодолевать большое расстояние, чтобы включить или отключить освещение. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. В этом случае в систему дополнительно вводятся два перекрестных устройства.

Схема подключения лампы к четырем выключателям

Схема подключение на четыре точки будет актуальна для многоэтажного строения. В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Watch this video on YouTube

Конструктивные особенности прибора

Каких-либо существенных отличий трехклавишных выключателей от одно- и двухклавишных нет. Как и приборы других конструкций, тройные выключатели состоят из двух следующих частей:

  • рамки;
  • клавиш;
  • привода клавиш.

Тройной выключатель с розеткой удобен тем ,что совмещает в себе одновременно два электроприбора Рамка и клавиши изготавливаются из особого, устойчивого к воздействию высоких температур пластика. Крепление рамки к механизму осуществляется посредством защелок, реже — винтов. Если прибор внутреннего исполнения, то сам прибор погружается в подрозетник и фиксируется в нем при помощи распорок.

Главными частями рабочего механизма считается привод с подсоединенными контактами и сами клавиши из пластика. В выключателях с тремя клавишами имеется 4 контакта, из которых 3 направляются к источникам света, а один — к питающему проводу. Обычно в устройствах устанавливаются медные контакты, а толщина их подбирается в зависимости от сетевой силы тока.

На всех элементах выключателя производители обычно делают соответствующие обозначения — максимальную силу тока и рабочее напряжение. Для еще большей экономии многие производители выпускают выключатели, совмещенные с розеткой.

Как правильно подключить тройной выключатель

Подключаем новый выключатель. Индикатор должен засветиться после прикосновения к фазе.
Все работы следует проводить при выключенном автоматами питании осветительной сети. L3 этим же кабелем уходят в распределительную коробку, где в точках 2.
Включение общего питания.
Выносные выключатели используются в том случае, если нет возможности или желания скрывать проводку. Именно фазный, а не нулевой провод подводится на вход любого выключателя, где он и будет прерываться.
Однако, в любом случае, необходимо точно определить назначение всех проводов. Тут выбор за Вами. Трехклавишный выключатель в быту На сегодняшний день многие люди используют в своем доме большое количество источников освещения.

Области применения

Сборка распределительной коробки и выключателя. Вот в принципе и все.

Провода проводятся вовнутрь их. Для поиска нуля и фазы питание включается, но после нахождения их индикатором и маркировки выключается снова. Все нулевые провода от ламп собираются под винтом, установленном на корпусе выключателя. Они часто используются в домах и квартирах, так как действительно удобны и простые в обращении. Для работы трёх точек освещения, которые используют в цепи проходной элемент электрической арматуры, понадобится к первому выключателю подвести семижильный кабель, по одной из которых подводится фазный ток.

На потолке ноль подключается к синим выводам ламп, соединенным в одну точку, образуя общий вывод. Тройной выключатель: схема подключения к люстре L — фаза к выключателю красный ; далее фаза желтый, коричневый, розовый идет на три группы ламп люстры; N — рабочий ноль синий , идет сразу на люстру и разводится клеммником люстры по группам; PE — заземление желто-зеленый , подводится к корпусу люстры Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку. Фазные провода также идут на соответствующие контакты, а розетка запитывается от дополнительного нулевого кабеля и встроенной перемычки фазы , идущей от блока выключателей.
Как подключить трехклавишный выключатель

https://youtube.com/watch?v=r1XosmC76kA

Инструкция по установке

Монтажные работы осуществляются в такой последовательности:

  1. Прокладываем и фиксируем двухжильный провод для подключения проходных переключателей.
  2. На участке монтажа крестового выключателя оставляем маленькую петлю, однако провод не отрезаем.
  3. Монтируем выключатели на желаемые места.
  4. Подводим к проходным устройствам концовки проводников — двухжильный, ноль или фазу.
  5. Тестируем сеть на возможность управления из двух точек.
  6. Отключаем подачу электропитания в сеть.
  7. На участке монтажа перекрестного устройства отрезам двухжильный кабель. В разрыв ставим перекрестный переключатель.
  8. Подаем электропитание.
  9. Проверяем сеть на работоспособность с тремя точками управления.

Для установленного внутри помещения перекрестного проходного выключателя подходит любой заизолированный двухжильный кабель с соответствующим нагрузке сечением. Для освещения улиц используют проводники с двойной изоляцией.

Для включения света используется выключатель. Но у него есть недостаток — включение производится только из одного места. Для решения этой проблемы используются проходные и перекрёстные выключатели.

Они устанавливаются по отдельности или вместе с обычными выключателями и розетками. Кроме традиционной формы, нажимных с клавишей, есть производители, выпускающие устройства, включение которых производится поворотом ручки.

Схема подключения выключателя в квартире

Пройдите тест на знание систем включения света из нескольких мест.

  1. Из скольких мест можно включать свет?

б)из любого количества при использовании переключателей разной конструкции

  1. Можно ли использовать промежуточные переключатели вместо проходных?

а)да, при установке соответствующих перемычек

  1. Какие провода используются для подключения?

а)любые, соответствующего сечения, но кабель с жилами в разноцветной изоляции удобнее

  1. Можно ли устанавливать переключатели для включения света из нескольких мест в одном ряду и закрывать общей декоративной панелью с обычными розетками и выключателями?

б)да, если использовать аппаратуру одного производителя и одной серии.

Результаты теста:

  • б,а,а,б — вы знаете достаточно для самостоятельного проектирования и монтажа;
  • а,б,б,а — ваших знаний недостаточно для самостоятельной работы;
  • остальные результаты — знания у вас есть, но их необходимо улучшить чтением статей и просмотром роликов в интернете.

Схема установки

Для установки осветительного прибора, который можно включать и выключать с трех разных мест помещения, необходима схема подключения 3ех проходных выключателей.

Схема подключения

Схема состоит из соединительной коробки, лампы, выключателей, проводов. Источником освещения могут быть осветительные приборы лампы накаливания, энергосберегающие, светодиодные. Установка освещения подразумевает использование выключателей. Они бывают нескольких видов: проходными и перекрестными. Проходной переключатель имеет еще названия перекидной, дублирующий, лестничный. Установка такого переключателя выполняется труднее, чем монтаж простого.

Для управления освещения с 3х мест необходимо 2 проходных и 1 перекрестный выключатель.

Внешний вид дублирующего устройства напоминает одноклавишный прибор. Переключатель в любом положении клавиши не прекращает соединение электрической цепи, а переключает контакты. Механизм переключения в проходном переключателе стоит посередине контактов.

Существуют одно клавишные и двух клавишные проходные переключатели. Двух клавишный выключатель представляет собой два одно клавишных в одном и имеет шесть контактов.

Главное достоинство лестничных выключателей в том, что свет можно регулировать с разных точек.

Разные способы подключения проводов

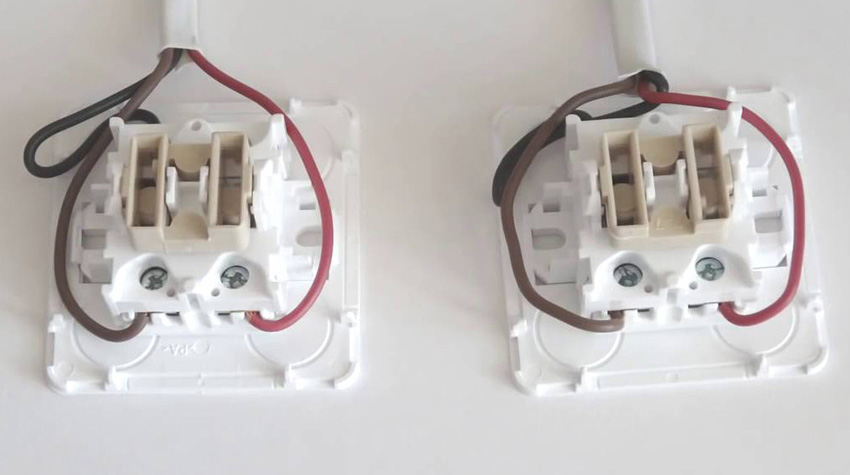

На схеме изображены проходные переключатели с одной клавишей. Эти устройства одинаковые. У них по три контакта. К ним подсоединяется фаза. У первого 1 контакт для фазного, а 2 контакта для промежуточных проводов. У третьего устройства наоборот 1 контакт подсоединяется с промежуточным проводом, а 2 для выходной фазы.

Конструкция посредине называется перекрестным выключателем. Перекидные переключатели соединяются электропроводами, а между ними перекрестный, у которого четыре контакта. По два провода на каждый перекидной выключатель.

Когда любой из перекидных выключателей замкнет промежуточный электропровод, свет зажжется. Цепочка замкнутая и при смене состояния клавиши свет гаснет.

Важно! Соблюдайте меры безопасности. Проверьте отсутствие напряжения отверткой-индикатором! Будьте осторожны при работе с электроинструментами
