Как правильно подобрать дифференциальный автомат для квартиры и дома

Конструкция и принцип работы

Конструктивно дифференциальный автомат сочетает в себе два устройства: автоматический выключатель и встроенный узел УЗО. Общий принцип построения дифференциального автомата прекрасно объясняет иллюстрация, показанная на рисунке 2

Обратите внимание на синюю кнопку «Тест». С её помощью в любое время можно проверить работоспособность автомата

В реальности эти устройства смонтированы в одном корпусе. У них имеется один рычаг управления, а размыкание контактов происходит под действием общего расцепителя. Разумеется, датчик срабатывания дифавтомата состоит из двух независимых механизмов: биметаллических пластин автоматического выключателя и дифференциального устройства УЗО.

Дифавтомат в разрезе показан на рис. 3.

Защита цепей от перегрузок работает довольно просто. При значительном превышении допустимых величин номинальных токов или при длительной перегрузке линии происходит нагревание пластин. Одна из них выгибается, воздействуя на коромысло механизма расцепителя. Под действием пружины происходит резкое срабатывание защиты и контакты размыкаются. Для защиты от сверхтоков, возникающих при КЗ, применяется катушка токовой отсечки.

Рассмотрим более детально принцип работы модуля защиты УЗО. Для этого приведём пример структурной схемы дифференциального автомата (рис. 4).

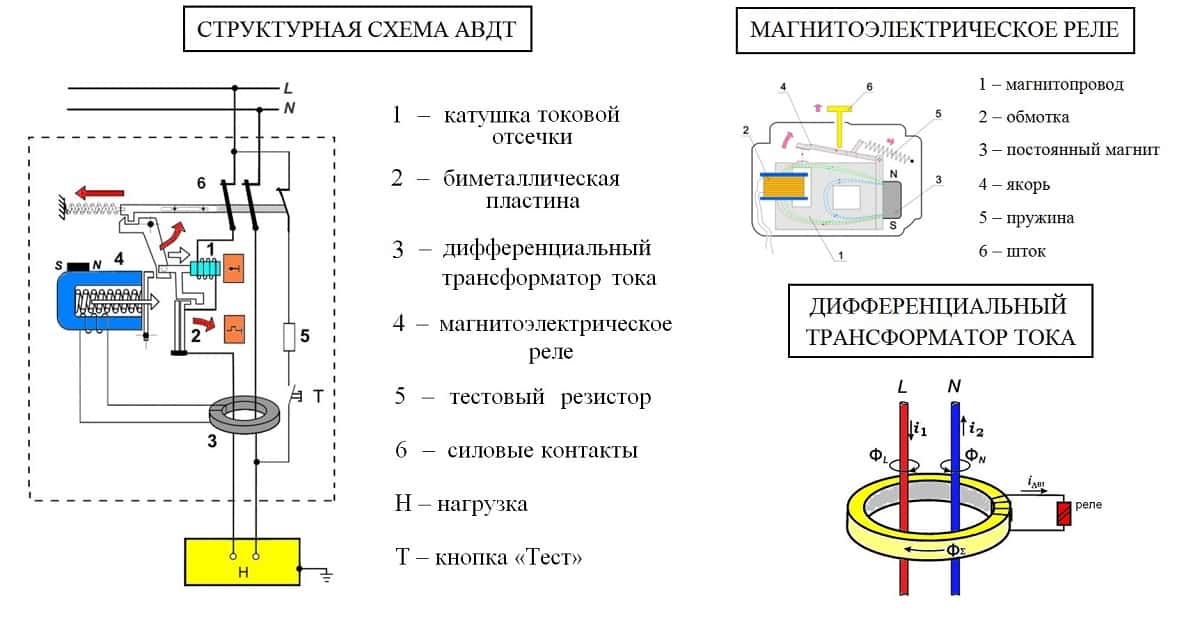

На схеме видно 2 взаимосвязанных узла: дифференциальный трансформатор (обозначен цифрой 3) и реле напряжения (4). Они образуют модуль дифференциальной защиты. В некоторых конструкциях дополнительно применяются электронные усилители с зависимым или с независимым питанием.

Дифференциальный трансформатор являет собой тороид с обмоткой. Сквозь него проходят силовые проводники (в данном примере их 2 – фаза и ноль). При протекании по ним токов нагрузки, образуются одинаковые по значению, но противоположно направленные магнитные потоки. При таких условиях они не могут наводить напряжения в обмотке трансформатора. Поэтому модуль дифференциальной защиты находится в стабильном равновесии и электричество свободно протекает сквозь замкнутые контакты.

Равновесие системы нарушается при появлении утечки в результате повреждения изоляции, пробивании на корпус и по другим причинам, включая прикосновение человека к токоведущим элементам, например к корпусу прибора, находящемуся под напряжением. В таких случаях возбуждаются обмотки трансформатора, а токи наводки поступают (обычно через усилитель с электронным модулем) на катушку магнитоэлектрического реле. Магнитное поле через якорь воздействует на шток, который запускает механизм расцепителя, в результате чего происходит молниеносное отключение участка защищаемой линии.

Защитный модуль реагирует появление дифференциального тока, а при его обнаружении процесс завершается защитным отключением. Порог срабатывания автомата задают путём регулировки уставок. В зависимости от конкретного предназначения дифавтомата его порог чувствительности может иметь разные значения. В частности, для защиты персонала, селективный дифавтомат должен среагировать при обнаружении дифференциального тока, величина которого не более 30 миллиампер.

Замыкание контактов выполняется внешним усилием на управляющий рычаг.

Аналогичная ситуация происходит при обрыве нулевых проводов или в случае отсутствия напряжения питания усилителя. Неисправность можно проверить кнопкой «Тест». Для обеспечения полной безопасности при выполнении ремонтных работ следует отключать дифференциальный автомат вручную, или вводный автомат.

Принцип работы и методы срабатывания

Принцип работы дифавтомата также объединяет принципы работы автоматического выключателя и УЗО. Для защиты от токов короткого замыкания и перегрузки в сети дифавтомат оснащён электромагнитным и тепловым расцепителями, а для защиты от тока утечки — дифференциальным трансформатором и отключающей катушкой.

В случае попадания человека под действие тока на участке цепи, защищаемом дифавтоматом, сработает отключение от появления тока утечки. В дифференциальном трансформаторе нарушиться баланс магнитных потоков и отключающая катушка на это отреагирует мгновенно.

Возникновение тока утечки

В случае же перегруза электрической цепи работу по отключению выполнит тепловой расцепитель, конструктивно и номинально не отличающийся от тепловых расцепителей обычных автоматических выключателей. А при возникновении в цепи тока короткого замыкания, свою работу выполнит магнитный расцепитель, который также не отличается от магнитных расцепителей автоматических выключателей.

Расположение магнитного и теплового расцепителей

В зависимости от схемы монтажа дифавтоматов, различают селективный и неселективный методы срабатывания.

Селективная схема предусматривает использование дифавтомата с обозначением S на передней панели, что собственно и обозначает «селективный».

Селективная схема монтажа реализовывается за счёт установки одного дифавтомата (селективного) на вводе (центральный распределительный щит, электрощит на лестничной клетке и т. п.) и нескольких неселективных дифавтоматов в отходящей цепи. По одному на каждый участок.

Вводной дифавтомат и три отходящих участка цепи

Такая схема монтажа предпочтительнее из-за того, что при возникновении аварии на любом из трёх защищаемых участков, отключение выполнит неселективный дифавтомат, а основной останется включённым. Такой способ срабатывания обеспечивает существенное снижение риска отключения всех потребителей одновременно.

Неселективная схема монтажа реализована аналогично предыдущей, но с существенным отличием. Вводной дифавтомат не селективного исполнения, а такого же, как и отходящие дифавтоматы. В случае возникновения аварии на любом из участков цепи отключится дифавтомат, защищающий этот участок, а также вводной дифавтомат, что, в свою очередь, приведёт к отключению всех групп потребителей.

Функционально неселективная схема выполняет защиту правильно, но в плане эксплуатации она непрактична.

Монтаж селективной схемы защиты более предпочтителен.

Конструкция и принцип работы дифференциального выключателя

Все корпуса дифавтоматов изготавливаются с использованием не проводящих электрический ток материалов. На задней стенке модуля устанавливается защелка для крепления к DIN-рейки. Монтаж устройства выполняется так же, как и простого автоматического выключателя или УЗО. В однофазных сетях с напряжением 220 В устанавливаются двухполюсные модули с четырьмя контактами, для ввода и вывода фазных и нулевых проводников. В трехфазных сетях с напряжением в 380 В используются четырехполюсные дифавтоматы с восемью контактами, для подключения входных и выходных проводников трех фаз и нейтрали.

Защиту цепей электропитания в дифференциальном автомате от КЗ и перегрузок по мощности выполняет встроенный блок автоматического выключения, состоящий из механизма расцепления электрических контактных площадок, который срабатывает на выключение подачи электроэнергии при превышении расчетного тока нагрузки. Кроме этого, модуль дифавтомата снабжен специальной рейкой ручного включения/выключения. Для защиты людей и животных от удара электрическим током предназначен второй блок дифавтомата, включающий в себя управляющий дифференциальный трансформатор с электромагнитной катушкой выключения устройства, мгновенно обесточивающей сеть при опасной разнице значений между входной и выходной величиной тока.

Дифференциальные автоматические выключатели с успехом используется как в трехфазных, так однофазных линиях передачи переменного электрического тока. Эти электротехнические изделия в значительной степени повышают безопасность эксплуатации различной бытовой техники и электроприборов. Но для того чтобы дифавтомат выполнял свои защитные функции, его необходимо правильно подключить к сети, соблюдая нормы ПУЭ (правил устройства электроустановок). Ниже мы рассмотрим схемы подключения дифференциальных защитных автоматов.

Как отличить УЗО, дифавтомат и автоматический выключатель по назначению: самый главный принцип

Все три защитных модуля имеют примерно одинаковый внешний вид, габариты, способ крепления на Din-рейку. Это результат унификации оборудования. Их объединяет тот общий принцип, что они контролируют параметры тока, призваны спасти человека и его имущество от его воздействия.

Однако они выполняют различные задачи. Объясняю их кратко тремя абзацами.

Электрический ток в домашней сети движется по замкнутой схеме в том направлении, которое ему задал человек, подключая бытовой прибор к цепям напряжения. При этом совершается полезная работа.

Величина тока зависит от приложенного к напряжению сопротивления и должна поддерживаться на уровне номинальной величины, не выходить за пределы отведенного ему участка электрической схемы. В таком случае любой прибор работает нормально.

Но в нашей жизни много непредвиденных случайностей, когда человек ошибается или повреждается изоляция, понижается ее сопротивление. В таком случае ток идет еще в другом направлении или возрастает до опасной величины, что требует принятия экстренных мер.

Эту задачу выполняют защитные модули по своим алгоритмам.

Как работает устройство защитного отключения: краткое пояснение

УЗО призвано контролировать направление движения тока по предназначенной для него схеме. Оно отключает напряжение с зачищаемого участка при образовании утечки через поврежденную изоляцию.

Устройство защитного отключения монтируется и подключается в квартирном щитке.

Простыми словами: если человек случайно дотронулся до фазного потенциала и через его тело пошел электрический ток, то УЗО обязано максимально быстро предотвратить возникшую аварийную ситуацию, спасти пострадавшего.

Для этой цели в его состав включен орган сравнения фаз — дифференциальный трансформатор. Он постоянно контролирует вектора токов, текущих по входному фазному проводу и исходящему нулевому.

Если изоляция схемы нормальная, то утечки на сторону не будет, а оба вектора окажутся уравновешенными. УЗО позволяет схеме нормально работать дальше.

Как только дифференциальный трансформатор выявляет дисбаланс векторов, так сразу происходит отключение напряжения.

За счет этого принципа УЗО официально называют «Дифференциальный выключатель». Запомните хорошо этот термин. Никаких других функций кроме борьбы с утечками этот модуль не выполняет, а от повышения тока больше номинальной величины способен сгореть, сам нуждается в такой защите.

Автоматический выключатель: защитные функции модуля

Автомат тоже монтируется на входе схемы в щитке. Он контролирует величину, а не направление протекающего через него тока. Когда она начинает превышать номинальное значение, то цепь разрывается силовым контактом.

Значение аварийного тока может быть как небольшим, так и очень опасным. При значениях до 1,13 номинальной нагрузки автомат не работает. Такие режимы создаются кратковременно и обычно сами устраняются.

Зона отключаемых перегрузок начинается с этой границы и состоит из двух участков:

  1. теплового расцепителя;
  2. электромагнитной отсечки.

Скорость ликвидации аварийной ситуации, как показывает времятоковая характеристика, зависит от величины перегрузки. Чем она выше, тем быстрее происходит отключение.

Тепловой расцепитель работает от температурной деформации биметаллической пластины за счет ее изгиба.

Токовую отсечку обеспечивает электромагнит отключения.

Обе защиты автомата выбивают чеку, фиксирующую пружину силового контакта, который разрывает цепь протекания аварийного тока.

Сам автоматический выключатель тоже надо правильно выбирать, настраивать, подключать, ибо он тоже может сгореть.

Автомат в обязательном порядке является необходимым атрибутом защиты для УЗО. Он всегда дополняет в схеме дифференциальный выключатель. Их ставят последовательно один за другим.

Какие защиты выполняет дифавтомат в домашней проводке

Этот модуль по назначению заменяет УЗО с автоматическим выключателем, объединяет их совместные функции.

Его внутренняя схема в своей конструкции имеет:

  1. дифференциальный орган;
  2. тепловой расцепитель;
  3. катушку электромагнита отсечки.

Совместное наличие в одном корпусе этих трех элементов позволяет использовать один защитный модуль вместо двух отдельных. Производители так их комплектуют, что они занимают мало место, размещаясь в одном блоке.

Таким образом, по назначению дифавтомат отличается от УЗО тем, что одновременно совмещает его функции и автоматического выключателя. Он работает автономно, а УЗО применяется только совместно с автоматом.

За счет встроенного и подобранного по номиналам автоматического выключателя в корпусе выбор, монтаж и подключение дифавтомата происходят проще, а в квартирном щитке экономится место.

Внешний вид

Всеобщая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО.

Для однофазной сети корпуса этих приборов имеют размер равный двум корпусам однополюсного автоматического выключателя. Каждый из них имеет тестовую кнопку, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от монтажа дифавтомата.

Внешне дифференциальные автоматы отличаются от УЗО:

  • по надписям на лицевой панели;
  • маркировке;
  • функциональной схеме.

Обычно в верхней части прибора ниже названия фирмы производителя идет название прибора. К примеру, ВД и несколько цифр. ВД означает выключатель дифференциальный, то есть это УЗО.

Если присутствует аббревиатура АВДТ (сокращение от выражения: автоматический выключатель дифференциального тока), то это дифавтомат. На случай повреждения надписи на лицевой панели производитель предусмотрительно выдавил название устройства на боковой стороне прибора.

Правда, для определения типа устройства придется снимать его с DIN-рейки. Но этот способ касается в основном отечественных производителей.

https://youtube.com/watch?v=5FuQ9UVyUpQ

Зарубежные поставщики на этот счет не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.

Обозначение номинального тока

Разница наблюдается в обозначении номинального тока. В УЗО его записывают в виде цифры, например 16 А, которая означает, что прибор будет нормально работать при токах не превышающих 16 ампер. Главная характеристика для него – это значение тока отключения.

Для дифавтомата, кроме тока отключения по утечке, важной является время-токовая характеристика. От нее зависит, при каких токах перегрузки и насколько быстро отключится устройство

Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора. Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат.

Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.

Функциональная схема

На схеме УЗО на передней панели, можно видеть изображение магнитопровода дифференциального трансформатора, тестового резистора, трех ключей и управляющей обмотки.

Два ключа отключают фазовый и нулевой провода в случае токов утечки, превышающих уставку. Третий ключ нужен для протекания ограниченного резистором тока, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.

На схеме дифавтомата, в дополнение к схеме УЗО, изображается ключ, подсоединенный к фазовому проводу на выходе трансформатора. Или может быть другое изображение.

Вместо дополнительного ключа показывают квадрат с фигурой внутри положительной синусоиды и прямоугольного импульса. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс – тепловой расцепитель.

Ток отключения и напряжение

К группе технических характеристик дифавтомата относится ток отключения схемы (дифференциальный показатель), определяемый как «уставка по токовой утечке». Для большинства моделей допустимые значения этой характеристики укладываются в следующий ряд: 10, 30, 100, 300 и 500 миллиампер. На корпусе дифавтомата она обозначается значком «дельта» с числом соответствующим току утечки.

Ещё одной характеристикой эксплуатационных возможностей дифавтоматов является номинальное напряжение, при котором они способны работать длительное время (220 Вольт – для однофазной сети и 380 Вольт – для трехфазных цепей). Величина рабочего напряжения защитного дифференциального прибора может указываться под обозначением номинала с буквой или под клавишей выключателя.

Как выбрать автомат для электропроводки

Технические характеристики дифференциальных автоматов

Автомат для частного дома или квартиры выбирают в зависимости от его характеристик. Они указываются на корпусе устройства. К основным обозначениям относят:

  • аббревиатура наименования – АВДТ;
  • номинальные параметры тока – С (зависимости времени и тока), число (предельный ток, значение которого нельзя превышать);
  • номинальное напряжение для бытовой сети – от 220 до 230 В;
  • параметр тока утечки — 30 мА;
  • символ, подтверждающий наличие функций АВ и УЗО.

Оптимальный электрический автомат с функциями АВ и УЗО для монтажа в щитке квартиры – однофазный, со значением 220/50. Для частного дома стоит купить трехфазный прибор со значениями 380/3

При покупке также стоит обращать внимание на другие критерии подбора

Ток короткого замыкания

Обозначение номинального тока дифавтомата

Для сетей освещения стоит выбирать модели с номинальными показателями 10-30 мА. Для одиночных цепей подойдет автомат на 10 мА, для групповой – на 30 мА. Устройства с номинальными параметрами от 100 до 300 мА ставятся на ввод.

Рабочий ток (номинальный)

Номинал – стандартный показатель, который принимает значение 6, 10, 16, 25 и 50 А. При подаче рабочего тока прибор остается включенным. На корпусе прибора эта характеристика имеет маркировку «С» с числовым индексом.

Ток срабатывания

Ток срабатывания отключения

В зависимости от величины тока срабатывания при подключении потребителей дифавтоматы подразделяются на классы:

  • В – возможна перегрузка 3-5 раз;
  • С – перегрузка происходит 5-10 раз;
  • D – питание отключается и включается 10-20 раз.

Электропроводка с малым количеством маломощных устройств требует типа В. Для городской квартиры или дома подойдут автоматические выключатели С-типа. В промышленных цехах лучше устанавливать приборы D-типа.

Селективность

Характеристика «тип встроенного УЗО» маркируется буквенным индексом или небольшим рисунком

Аналогично УЗО автоматы функционируют по принципу селективности – задержки по времени срабатывания. Поэтому выбор оптимальных автоматов для жилой квартиры должен основываться на избирательности отключения прибора от сети и электродинамике устойчивости защитной системы.

На дифференциальных устройствах бывают два обозначения селективности:

  • S – задержка от 200 до 300 миллисекунд;
  • G – задержка от 60 до 80 миллисекунд.

Число полюсов

Четырехполюсный дифавтомат для подключения в сети 380 В

На рынке присутствуют модели:

  • 1-полюсные с высокой работоспособностью, рассчитанные на 10 тыс. срабатываний. К ним подключается только кабель, имеющий сечение 25 мм.
  • 2-полюсные – подходят для двухпроводных сетей, обеспечивают защиту от превышения величины тока работы и расцепителя тепла. Срабатывают больше 10 тыс. раз.
  • 3-полюсные – имеют нулевую последовательность и могут сработать при разнице показаний вторичной обмотки. Отличаются высокими пропускными показателями.
  • 4-полюсные – нужны для обустройства трехфазной сети. Оснащаются 4-мя модулями и блоком дифзащиты.

Тип дифавтомата

От этой характеристики зависит, как электроавтомат отреагирует на токовую утечку. Существует две группы изделий:

  • электромеханические – срабатывают при утечке независимо от сетевого напряжения;
  • электронные – реагирую только при напряжении сети, в случаях обрыва нуля не защищают от утечки.

На схеме электронной модели есть картинка платы с усилителем-треугольником.

Производитель

Дифференциальный автомат Schneider Electric Easy9 1P+N 10А 30мА тип AC

Чтобы выбрать электрический автомат, ориентируясь на характеристики или бренд, нужно учесть тип жилья и финансовые возможности:

  • в качестве временной лучше подбирать недорогую автоматику – Schneider Easy9, IEK, Legrand RX3;
  • для квартиры подойдут Legrand TX3 и Schneider Merlin Gerin (DOMOVOI) и АВВ;
  • электролинию загородного дома защитит ABB (DS201), Schneider Acty9, Legrand DX3.

Выбор дифавтомата:

Выбор дифавтомата осуществляется по следующим критериям:

— По номинальному напряжению и типу сети: Номинальное напряжение дифавтомата должно быть больше либо равно номинальному напряжению защищаемой им цепи:

Uном. ДА⩾ Uном. сети

При однофазной сети требуется двухполюсный дифавтомат, при трехфазной сети — четырехполюсный.

— По номинальному току: так как дифференциальный автоматический выключатель сочетает в себе функции автоматического выключателя  номинальный ток дифавтомата определяется по той же методике, что и для обычного автомата. Таким образом определить необходимый номинальный ток дифавтомата можно одним из следующих способов:

  1. С помощью нашего калькулятор расчёта тока утечки для выбора УЗО;
  2. С помощью нашего калькулятора мощности автоматического выключателя по номинальному току;
  3. С помощью следующей таблицы:

Таблица автоматических выключателей для однофазной сети 220 В

Номинальный ток автоматического выключателя, А. Мощность, кВт. Ток,1 фаза, 220В. Сечение жил кабеля, мм2
16 0-2,8 0-15,0 1,5
25 2,9-4,5 15,5-24,1 2,5
32 4,6-5,8 24,6-31,0 4
40 5,9-7,3 31,6-39,0 6
50 7,4-9,1 39,6-48,7 10
63 9,2-11,4 49,2-61,0 16
80 11,5-14,6 61,5-78,1 25
100 14,7-18,0 78,6-96,3 35
125 18,1-22,5 96,8-120,3 50
160 22,6-28,5 120,9-152,4 70
200 28,6-35,1 152,9-187,7 95
250 36,1-45,1 193,0-241,2 120
315 46,1-55,1 246,5-294,7 185

Таблица автоматических выключателей для трехфазной сети 380 В

Номинальный ток
автоматического
выключателя, А.
Мощность, кВт. Ток, 1 фаза 220В. Сечение жил
кабеля, мм2.
16 0-7,9 0-15 1,5
25 8,3-12,7 15,8-24,1 2,5
32 13,1-16,3 24,9-31,0 4
40 16,7-20,3 31,8-38,6 6
50 20,7-25,5 39,4-48,5 10
63 25,9-32,3 49,2-61,4 16
80 32,7-40,3 62,2-76,6 25
100 40,7-50,3 77,4-95,6 35
125 50,7-64,7 96,4-123,0 50
160 65,1-81,1 123,8-124,2 70
200 81,5-102,7 155,0-195,3 95
250 103,1-127,9 196,0-243,2 120
315 128,3-163,1 244,0-310,1 185
400 163,5-207,1 310,9-393,8 2х95*
500 207,5-259,1 394,5-492,7 2х120*
630 260,1-327,1 494,6-622,0 2х185*
800 328,1-416,1 623,9-791,2 3х150*

— По характеристике срабатывания — зачастую характеристику срабатывания аппаратов защиты выбирают исходя из назначения защищаемой ими сети (согласно таблице характеристик срабатывания приведенной ниже) однако дифавтомат выбранный таким образом может не обеспечить своевременное отключение цепи при коротком замыкании, характеристику срабатывания необходимо определять по методике приведенной здесь.

— По дифференциальному току:

Дифференциальный ток — является одной из важнейших характеристик дифавтомата которая показывает при какой величине тока утечки дифавтомат отключит цепь.

В соответствии с пунктом 7.1.83. ПУЭ: Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального тока дифавтомата. При отсутствии данных ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети — из расчета 10 мкА на 1 м длины фазного проводника. Т.е. дифференциальный ток сети можно рассчитать по следующей формуле:

ΔIсети=((0.4*Iсети)+(0.01*Lпровода))*3, миллиАмпер

где: Iсети — ток сети (рассчитанный по формуле выше), в Амперах; Lпровода — общая длина проводки защищаемой электросети в метрах.

Рассчитав ΔIсети принимаем ближайшее большее стандартное значение дифференциального тока дифавтомата ΔIДА:

ΔIДА⩾ ΔIсети

Стандартными величинами дифференциального тока дифавтомата являются: 6, 10, 30, 100, 300, 500мА

Дифференциальные токи: 100, 300 и 500мА применяются для защиты от пожаров, а токи : 6, 10, 30мА — для защиты от поражения человека электрическим током. При этом токи 6 и 10мА применяются,  как правило, для защиты отдельных потребителей и помещений с повышенной опасностью, а дифференциальный ток 30мА подходит для общей защиты электросети.

В случае если дифавтомат необходим для защиты от поражения электрическим током, а по произведенному расчету ток утечки составил более 30мА необходимо предусмотреть установку нескольких дифавтоматов на разные группы линий, например один дифавтомат для защиты розеток в комнатах, а второй — для защиты розеток в кухне, снизив тем самым мощность проходящую через каждый дифавтомат и как следствие снизив ток утечки сети, т.е. в таком случае  расчет необходимо будет производить для двух или более дифавтоматов которые будут установлены на разные линии.

— По типу исполнительного механизма:

Ну и в завершении не забывайте, что как и УЗО, дифавтомат может быть электронным и электромеханическим. Предпочтительным является электромеханическое исполнение, так как оно считается более надежным.

Рассмотрим общие вопросы

Можно ли заменить автомат на дифавтомат если в доме нет заземления?

Да, можно. Если через человека на землю начнёт протекать ток, то АВДТ сработает в любом случае, если значение превысит значение дифференциального тока. Единственное, что изменится в работе АВДТ, он не отключится, если произойдет пробой изоляции на корпус какого либо устройства. То есть, если, к примеру, возник пробой изоляции заземлённой стиральной машинки, то АВДТ сработает сразу. Если же машинка не была заземлена, то только после того, как к корпусу прикоснётся человек, через которого потечёт ток на землю.

Можно ли ставить дифавтоматы в старых домах на ток 10 мА. Теоретически можно, если состояние проводки удовлетворительное. Чем старее проводка, тем больше вероятность возникновения токов утечки. То есть, часть тока через постаревшую изоляцию уходит в землю и чем больше повреждений у изоляции, тем больше может быть ложных срабатываний. Решается установкой дифавтоматов на 30 мА или (если всё равно наблюдаются ложные срабатывания) нескольких дифавтоматов – по одному на каждую линию. Но лучшим вариантом будет замена электропроводки.

Можно ли ставить дифавтоматы на 100 и 300 мА, если нет на 30 мА?

Нет, нельзя. Для человека смертелен ток 60 мА. Поэтому АВДТ с дифференциальным током 100 и 300 мА считаются потенциально опасными для человека.

Обязательно ли на линию в ванную ставить АВДТ с дифференциальным током только 10 мА?

Нет, не обязательно, но крайне желательно. По-крайней мере, ГОСТ гласит так: если линия только на ванную, то следует устанавливать АВДТ на 10 мА, если ванная и другие помещения, то 30 мА.

Сработает ли дифавтомат, если я возьмусь за фазу и ноль, но буду стоять на диэлектрическом коврике?

Нет, не сработает. Это самая опасная ситуация от которой пока ещё не придумали защиты. Ток, который будет протекать через человека в этом случае будет считаться нормальным током как для дифавтомата, так и для автомата, и для УЗО.

Селективный и неселективный метод срабатывания устройства

Для того, чтобы реализовать селективное подключение дифавтоматов, необходимо использовать селективный дифавтомат, то есть помеченный буковой S. В противном случае схема будет неселективной, даже если будут подобраны определенным образом технические характеристики дифавтоматов, входящих в эту систему.

Селективная система подключения — это один селективный дифавтомат для площадки (лестничной клетки) и три дифавтомата в квартирах. В случае, если случится авария в одной из квартир и сработает соответствующий дифавтомат, благодаря тому, что для площадки выбран селективный прибор, на самой площадке дифавтомат не сработает, соответственно — будет отключена только одна аварийная квартира, а остальные будут спокойно продолжать потреблять электроэнергию без какого-либо риска аварии или выгорания проводки и т.д.

Спутниковое ТВ — прекрасная альтернатива эфирным телеканалам и кабельному телевидению, особенно в загородных домах и дачах, где слабый сигнал для приёма с аналоговой антенны и отсутствуют кабельные операторы. Поэтому домашнему мастеру-любителю будет полезно знать, как настроить спутниковую антенну самостоятельно, придерживаясь простого порядка действий.

Практически в каждом доме есть в наличии микроволновая печь

Для правильного использования такого вида бытовой электроники, очень важно разобраться в принципе работы и устройстве СВЧ-печи, а также научиться делать её текущий ремонт.. Вторая схема является аналогичной предыдущей, но тут на площадке стоит такой же обыкновенный неселективный дифавтомат, как и для квартир

Это приводит к тому, что в случае отключения одной из квартир, будет отключен и общий дифавтомат на площадке. Очевидно, что без электроэнергии останутся и обе соседние квартиры

Вторая схема является аналогичной предыдущей, но тут на площадке стоит такой же обыкновенный неселективный дифавтомат, как и для квартир. Это приводит к тому, что в случае отключения одной из квартир, будет отключен и общий дифавтомат на площадке. Очевидно, что без электроэнергии останутся и обе соседние квартиры.

Таким образом, очевидно: в любом виде схема с дифавтоматом – это надежная защита от пробоев, которая может обеспечить как безопасность людей, так и защитить приборы и саму сеть от аварий. В зависимости от сложности электросистемы, количества нагрузочных элементов, помещения, где она будет работать, необходимо выбрать наиболее целесообразный способ подключения дифавтоматов.

Токовые расцепители

В дифференциальном автомате имеется три токовых расцепителя, действующих от превышения каких-либо значений тока, и механический, который осуществляет включение/отключение автомата за счет давления на внешний рычаг. Действие дифавтомата как раз и основывается на работе этих расцепителей.

Электромагнитный

Электромагнитный расцепитель по сути является соленоидом. Принцип действия заключается в следующем. Когда проходящий через катушку ток превышает определенное пороговое значение, магнитный сердечник втягивается, давит на рычаг, тот освобождает пружину, которая мгновенно разъединяет контакты.
Это пороговое значение называется током отсечки. Такой тип защиты мгновенного действия используется для предохранения от короткого замыкания.

По превышению отсечки в сравнении с номинальным током, дифференциальные автоматы делятся на несколько классов. Наиболее распространенные: В (3-5 кратное превышение от номинала), С (в 5-10 раз), D (в 10-20 раз больше номинала).

Тепловой

Тепловой расцепитель представляет собой биметаллическую пластину, обвитую изолированным проводом. При длительном превышении номинального тока провода греются, нагревают пластину. При достижении определенной температуры пластина изгибается и давит на рычаг, который освобождает предохранительную планку. Та в свою очередь позволяет пружине разомкнуть контакты. Здесь проявляется тепловое действие тока.

https://youtube.com/watch?v=o9Vpwc9TFSM

Расцепитель настроен таким образом, что начинает срабатывать при превышении номинала в 1,2 раза. При таком превышении он может сработать, примерно, через час. Если превышение больше, то срабатывание происходит значительно быстрее. Такая защита не позволяет отключаться автомату при запуске электродвигателя, когда кратковременные пусковые токи в несколько раз превышают номинальный. Ее еще называют защитой от перегрузок.

Дифференциальный

Расцепитель дифференциального типа срабатывает при различии тока, проходящего через нулевой и фазовый проводники свыше определенного значения, называемого током уставки или отключения. Он состоит из измерительной части (трансформатора тока) и исполнительной (поляризационного реле).

Выводы вторичной обмотки подсоединяются к управляющим контактам поляризованного реле. При наведении в ней электродвижущей силы, реле размыкает контакты дифференциального автомата. При отсутствии токов утечки суммарное поле будет равно нулю, и во вторичной обмотке ток не наведется. Если нарушается изоляция проводников или человек случайно касается оголенного провода находящегося под напряжением, возникает разность токов в фазном и нулевом проводниках. Это приводит к наведению ЭДС во вторичной обмотке, которая посредством поляризованного реле размыкает контакты дифференциального автомата. Для защиты человека от электротока применяется уставка 10 мА или 30 мА. Для предотвращения пожара от повреждения изоляции уставка обычно составляет 100 мА или 300 мА.

В дифавтомате все расцепители действуют на один и тот же рычаг сложной формы, только точки приложения разные. Рычаг освобождает планку, удерживающую размыкающую пружину.

Назначение и применение

Дифавтомат обязательно применяется в условиях, когда возможно непроизвольное механическое повреждение изоляции проводников или пробой из-за высокой влажности, то есть когда возникает риск поражения человека или животных электрическим током.

На практике это могут быть места пребывания большого количества людей (концертные залы, торговые комплексы), помещения для разведения и содержания животных, бассейны, бани, ванны с джакузи, производственные цеха.

Правилами устройства электроустановок рекомендуется применение дифференциального автомата и в иных случаях, когда требуются повышенные требования к безопасности.

Очевидно, что на объектах электрохозяйства, питающихся от трехфазной сети переменного тока, необходимо применение трехфазного дифавтомата.

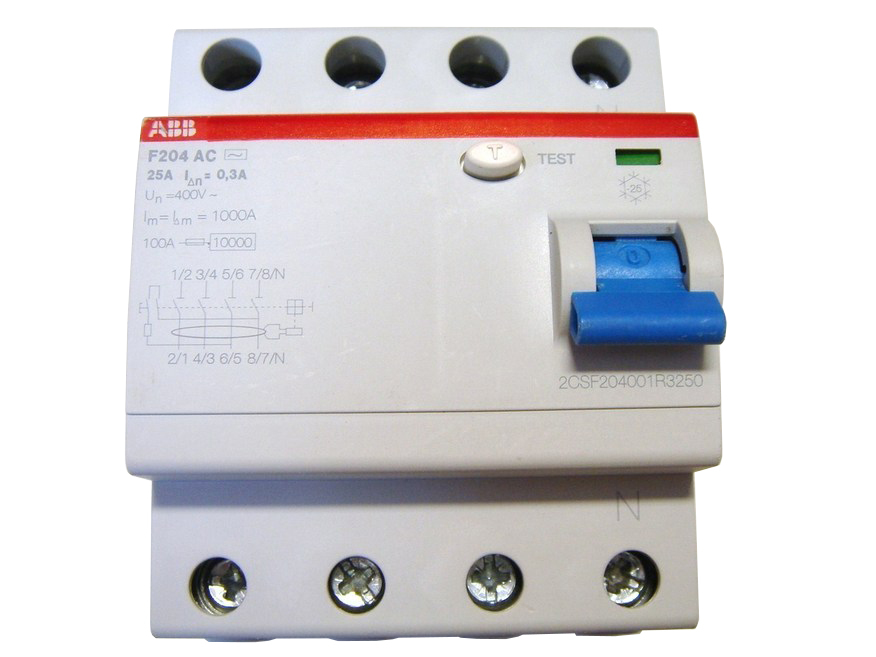

Дифавтомат является прибором, объединяющим в своей конструкции два других – автоматический выключатель и дифференциальное реле или устройство защитного отключения (УЗО).

https://youtube.com/watch?v=oF21TY3GB9M

Два этих устройства совершенно разные и по конструкции и по принципу действия. Заменять одно другим недопустимо. Иногда по стоимости трехфазный дифавтомат выходит дороже, чем УЗО и автоматический выключатель вместе взятые. В этом случае собственник решает, что лучше устанавливать на трехфазную сеть.
