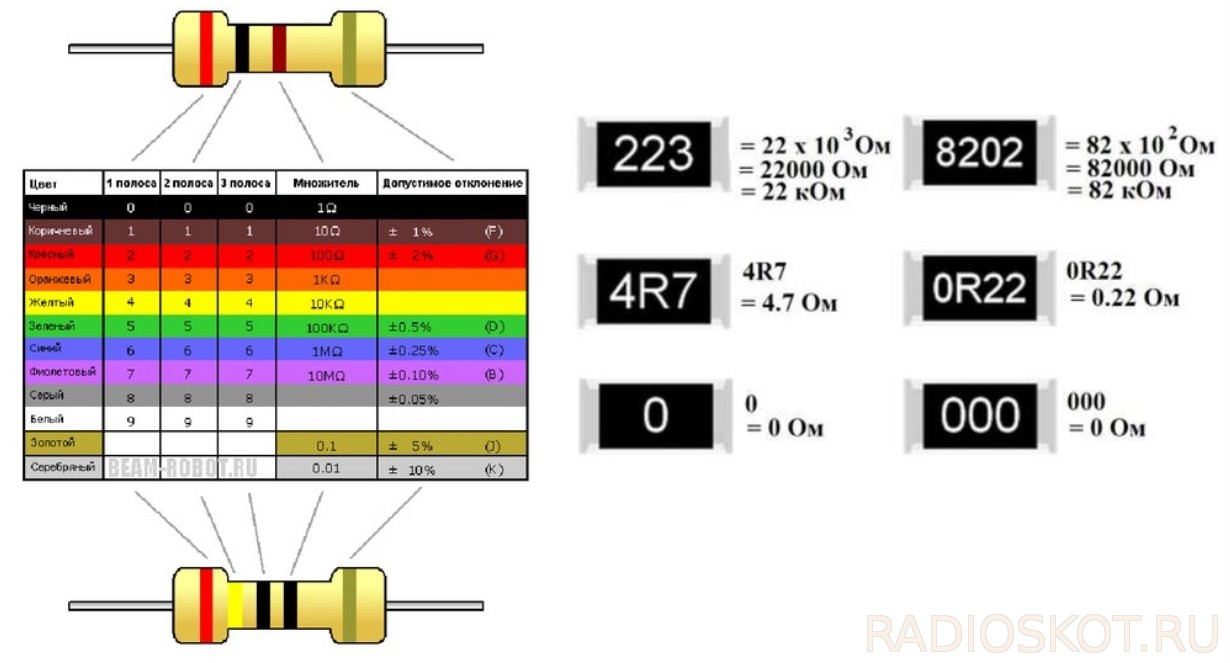

Допуск точности резисторов
Каждый изготовленный радиоэлемент отличается определенной точностью исполнения, называемой допуском. Чем меньше допуск, выраженный в процентах, тем лучше. Фактическое сопротивление резистора может тогда отличаться меньше от номинального сопротивления, указанного на корпусе. Допуск можно прочитать на корпусе резистора, информация об этом закодирована в виде цвета последней полоски:
На практике, два резистора номиналом 1 кОм при измерении омметром вообще не будут равны 1000 Ом!
Вернемся к примеру, где нужно запитать красный светодиод от источника питания 2,5 В. Расчеты показали, что нужен резистор 85 Ом. Меньший резистор 82 Ом будет ближайшим в стандарте. Проверим, можно ли его безопасно использовать:
- I макс = (2,5 В — 1,6 В) / 82 Ом = 10,9 мА
- I мин = (2,5 В — 2,2 В) / 82 Ом = 3,6 мА
Даже в худшем случае максимальный ток будет далеко от предельного (20-30 мА), поэтому легко можете использовать этот радиоэлемент с меньшим сопротивлением.
Подключение светодиода.
Самым простым случаем подключения светодиода является подключение с резистором. Последний необходим для токоограничения, чтобы исключить перегорание led при скачках напряжения.
При подключении led-элементов по любой схеме не забывайте придерживаться полярности! Иначе полупроводниковый прибор не будет светить и перегорит.
Электрическая схема соединения светодиода (LED) и резистора (R).
При соединении нескольких светоизлучающих диодов возможны разные варианты их соединения.
Последовательное подключение.
Схема последовательного соединения.
Элементы соединяются последовательно с учетом полярности. В цепи значение тока постоянно, а напряжение на led-элементах суммируется.
Параллельное соединение.
Схема параллельного соединения светодиодов через один резистор.
В этом случае постоянным в цепи сохраняется напряжение, а силы тока на элементах складываются. У данного типа соединения есть недостаток. На разных светодиодах может быть неодинаковое падение напряжения. Поэтому ток на каком-нибудь элементе может превысить допустимый, что приведет к поломке.
Во избежание этого следует подключать к каждой параллельной цепи свой резистор.
Схема параллельного подключения.
Параллельно-последовательное соединение.
При подключении большого количества светодиодов стоит использовать параллельно-последовательную электрическую схему. При этом в параллельных ветках напряжение одинаковое.
Электрическая схема параллельно-последовательного соединения.
Технические особенности диода
По определению светодиод, схема которого схожа с обычным диодом, – это тот же полупроводник, пропускающий ток в одном направлении и излучающий свет при его протекании. Его рабочий переход не рассчитан на высокие напряжения, поэтому для загорания светодиодного элемента вполне достаточно всего нескольких вольт. Другой особенностью этого прибора является необходимость подачи на него постоянного напряжения, так как при переменных 220 Вольт светодиод будет мигать с частотой сети (50Герц). Считается, что глаз человека не реагирует на такие мигания и что они не причиняют ему вреда. Но все же согласно действующим стандартам для его работы нужно использовать постоянный потенциал. В противном случае приходится применять особые меры защиты от опасных обратных напряжений.
Большинство образцов осветительной техники, в которых диоды используются в качестве элементов освещения, включаются в сеть через специальные преобразователи – драйверы. Эти устройства необходимы для получения из исходного сетевого напряжения постоянных 12, 24, 36 или 48 Вольт. Несмотря на их широкое распространение в быту нередки ситуации, когда обстоятельства вынуждают обходиться без драйвера
В этом случае важно уметь включать светодиоды в 220 В
Полюса светодиода
Чтобы ознакомиться со схемами включения и распайкой диодного элемента, нужно узнать, как выглядит распиновка светодиода. В качестве его графического обозначения используется треугольник, к одному из углов которого примыкает короткая вертикальная полоса – на схеме она называется катодом. Он считается выходным для постоянного тока, втекающего с обратной стороны. Туда подается положительный потенциал от источника питания и поэтому входной контакт называется анодом (по аналогии с электронными лампами).
Выпускаемые промышленностью светодиоды имеют всего два вывода (реже – три или даже четыре). Известны три способа определения их полярности:
- визуальный метод, позволяющий определить анод элемента по характерному выступу на одной из ножек;
- с помощью мультиметра в режиме «Проверка диодов»;
- посредством блока питания с постоянным выходным напряжением.
Для определения полярности вторым способом плюсовой конец измерительного шнура тестера в красной изоляции подсоединяется к одному контактному выводу диода, а черный минусовой – к другому. Если прибор показывает прямое напряжение порядка полвольта, со стороны плюсового конца расположен анод. Если на табло индикации появляется знак бесконечности или «0L», с этого конца располагается катод.
Как узнать падение напряжения на светодиоде
Падение напряжения на светодиоде — это одна из его важных характеристик. С помощью падения напряжения можно узнать, на сколько вольт уменьшится напряжение во время прохождения через один светодиод, если соединение было последовательным. К примеру, если падение напряжения на светодиоде 2,3 вольта, а напряжение питания 24 вольт, то после первой лампочки остальным останется 24—2,3=21,7 вольт. После прохождения второго светодиода значение станет еще меньше: 21,7—2,3=19,4 вольт.
Подсчеты можно проводить до тех пор, пока полученное значение не будет меньше падения напряжения, то есть на следующий диод его уже не хватит. После проведения нехитрых подсчетов можно прийти к выводу, что запитать при таких условиях можно только 10 светодиодов, а 11-й сиротливо останется в сторонке. Если в ленте их больше, то на остальных уже не хватит. Падение напряжения можно измерить двумя способами: практическим и теоретическим.
Теоретический метод
Для теоретического метода определения падения напряжения в светодиоде необходимы таблицы. Изменения этой характеристики напрямую связаны с его цветом. Для изготовления светодиодов разных цветов используются разные полупроводниковые материалы. Здесь производители во мнении не сходятся, а единого стандарта нет, поэтому каждый делает из того, из чего считает нужным. Падение напряжения во многом определяется химическим составом полупроводника. Точных значений для светодиодов одного цвета нет, но существует определенный диапазон, в котором они варьируются. К примеру, для синих и белых 3—3,6 В, для красных 1,8—2В, для жёлтых и зелёных 2—2,4В. Эти данные можно посмотреть по даташиту.
У белых светодиодов показатель самый высокий, а в хвосте списке расположились красные. Хотя данные и приблизительные, этого обычно достаточно для проведения расчетов. Если светодиоды достались по наследству без документации, то можно поискать в интернете похожие, а после скачать документацию для них. Такой метод, к сожалению, совершенно ненадежен, так как под идентичными корпусами может скрываться разная начинка, соответственно и характеристики у нее будут другими.
Практический метод
В реальности проще это падение напряжения на светодиоде измерить вольтметром в схеме, чем выискивать в графиках и таблицах. Не нужно объяснять, что вольтметр должен быть включен на постоянное напряжение, если через диод течет постоянный ток, а щупы должны касаться анода и катода диода. Если возникают трудности с идентификацией, то отличить их легко. Катод короче анода, что видно невооруженным глазом.
Электроузел — ресурс, связанный с электричеством.
Тиристоры Т161-160, Т161-125 кремниевые диффузионные p-n-p-n. Предназначены для применения в электротехнических радиоэлектронных устройствах в цепях постоянного и переменного токов преобразователей электроэнергии. Выпускаются в металлокерамическом корпусе штыревой конструкции с гибким силовым выводом. Анодом является основание.
Масса тиристора не более 298 гр.
Чертёж тиристора Т161-160, Т161-125
Электрические параметры.
Импульсное напряжение в открытом состоянии при Iо с, и=3,14 Iо с, ср макс, τи=10 мс, не более | 1,75 В |
Пороговое напряжение, не более | 1,15 В |
Отпирающее постоянное напряжение управления при Uз с=12 В, не более | |
Тп=-60°С, Iу, от=0,4 А | 5,5 В |
Тп=25°С, Iу, от=0,2 А | 3,5 В |
Тп=125°С, Iу, от=0,15 А | 2,5 В |
Неотпирающее постоянное напряжение управления при Uз с, и=0,67Uзс, п, Rу=20 Ом, Тп=125°С, не менее | 0,45 В |
Повторяющийся импульсный ток в закрытом состоянии при Uзс, и=Uзс, п, Rу=∞, Тп=125°С, не более | 15 мА |
Ток удержания при Uз с=12 В, Rу=∞, не более | 0,25 А |
Ток включения при Iу, пр, и=1 А, diy/dt=1 А/мкс, τу=50 мкс, не более | 0,7 А |
Повторяющийся импульсный обратный ток при Uобр, и=Uобр п, Rу=∞, Тп=125°С, не более | 0,15 мА |
Отпирающий постоянный ток управления при Uз с=12 В, не более | |
Тп=-60°С | 0,4 А |
Тп=25°С | 0,2 А |
Тп=125°С | 0,15 А |
Неотпирающий постоянный ток управления при Uз с, и=0,67Uзс, п, Rу=20 Ом, Тп=125°С, не менее | 10 мА |
Время включения при Uз с=100 В, Iо с, и=Iо с, ср макс, Iу, пр, и=5 А, diy/dt=5 А/мкс, τу=50 мкс, не более | 25 мкс |
Время задержки при Uз с=100 В, Iо с, и=Iо с, ср макс, Iу, пр, и=5 А, diy/dt=5 А/мкс, τу=50 мкс, не более | 5 мкс |
Время выключения при Uз с, и=0,67Uзс, п, duз с/dt=(duз с/dt)к р, Uобр, и=100 В, Iо с, и=Iо с, ср макс, (djо с/dt)с п=5 А/мкс, Тп=125°С, не более | 250 мкс |
Время обратного восстановления при Uобр, и=100 В, Iо с, и=Iо с, ср макс, (djо с/dt)с п=5 А/мкс, Тп=125°С, не более | |
Т161-125 | 12 мкс |
Т161-160 | 15 мкс |
Заряд обратного восстановления при Uобр, и=100 В, Iо с, и=Iо с, ср макс, (djо с/dt)с п=5 А/мкс, Тп=125°С, не более | |
Т161-125 | 300 мкКл |
Т161-160 | 350 мкКл |
Динамическое сопротивление в открытом состоянии не более | |
Т161-125 | 1,8 мОм |
Т161-160 | 1,4 мОм |
Тепловое сопротивление переход-корпус, не более | 0,15°/Вт |
Предельные эксплуатационные данные.
Повторяющееся импульсное напряжение в закрытом состоянии | 300-1600 В |
Неповторяющееся импульсное напряжение в закрытом состоянии | 1,12 Uзс, п В |
Рабочее импульсное напряжение в закрытом состоянии | 0,8 Uзс, п В |
Максимально допустимое постоянное напряжение в закрытом состоянии | 0,75 Uзс, п В |
Повторяющееся импульсное обратное напряжение | 300-1600 В |
Неповторяющееся импульсное обратное напряжение | 1,12 Uобр, п В |
Максимально допустимое постоянное обратное напряжение | 0,75 Uобр, п В |
Критическая скорость нарастания напряжения в закрытом состоянии при Uз с, и=0,67Uзс, п, Rу=∞, Тп=125°С | 20-1000 В/мкс |
Максимально допустимый средний ток в открытом состоянии при ƒ=50 Гц, β=180°, Тк=85°С | |
Т161-125 | 125 А |
Т161-160 | 160 А |
Максимально допустимый действующий ток в открытом состоянии при ƒ=50 Гц, β=180°, Тк=85°С | 250 А |
Ударный неповторяющийся ток в открытом состоянии при Uобр=0, τи=10 мс, Тп=125°С | |
Т161-125 | 2500 А |
Т161-160 | 4000 А |
Критическая скорость нарастания тока в открытом состоянии при Uз с, и=Uз с, п, Iо с, и=2 Iо с, ср, макс, djу/dt=5 А/мкс, ƒ=1-5 Гц, τу=50 мкс, Тп=125°С | 80 А/мкс |
Минимально допустимый прямой импульсный ток управления | 0,5 А |
Максимально допустимый прямой импульсный ток управления | 12 А |
Температура перехода Т161-160, Т161-125 | От -60 до 125°С |
Температура корпуса Т161-160, Т161-125 | От -60 до 125°С |
Смешанное подключение
Подобный способ подключения является самым оптимальным. По такому принципу собраны все светодиодные ленты. Он подразумевает комбинацию параллельного и последовательного подключения. Как он выполняется можно увидеть на фото:
Схема подразумевает включение параллельно не отдельных светодиодов, а последовательных цепочек из них. В результате этого даже при выходе из строя одной или нескольких цепочек, светодиодная гирлянда или лента будут по-прежнему одинаково светить.
Мы рассмотрели основные способы подключения простых светодиодов. Теперь разберем методы соединения мощных светодиодов, и с какими проблемами можно столкнуться при неправильном подключении.
Достоинства и недостатки светодиодов
Плюсы
- Высокая механическая и вибрационная стойкость.
- Небольшой разогрев.
- Маленькие габаритные размеры, легкий
- Долговечность.
- Низкое энергопотребление и мощность.
- Возможность регулирования интенсивности свечения.
- Высокие декоративные качества: разнообразие цветов и оттенков свечения.
- Безынерционность: включаются сразу на полную мощность.
- Возможность работы при низких температурах.
- Низкая цена индикаторных светодиодов.
- Безопасность: низкие рабочие значения напряжения и тока.
Минусы
- Высокая цена SMD.
- Ухудшения со временем качества кристалла: чем дольше светодиод работает, тем он тусклее.
- Повышенные требования к источнику питания.
- Недопустимы даже небольшие превышения минимальных и максимальных значений электрических параметров.
Определение мультиметром
Как и любой диод, выполненный на основе p-n перехода, светоизлучающий диод можно проверить мультиметром, используя свойство проводить ток только в одну сторону. У современных цифровых тестеров есть специальный режим проверки диодов, при котором измерительное напряжение оптимально для данной процедуры.
Чтобы определить расположение выводов светодиода, надо произвольным образом подключить его ножки к щупам мультиметра и определить результат по показаниям дисплея.
Неправильная полярность подключения LED к тестеру.
Если элемент подключен неверно, то результатом измерения будет зашкаливание значения сопротивления (OL — overload, перегрузка). Надо поменять местами зажимы мультиметра.
Правильная полярность подключения LED к тестеру.
Если светодиод исправен и подключен правильно, то будет индицироваться какое-то сопротивление (конкретное значение зависит от типа излучающего элемента). В этом случае анодом будет вывод, присоединенный к плюсу мультиметра (красный провод), а катодом – к минусу (черный провод).
Некоторые тестеры в режиме проверки диодов выдают напряжение, достаточное для зажигания светоизлучающего элемента. В этом случае правильное подключение можно контролировать по свечению.
Свечение светодиода АЛ307 при проверке тестером.
Если в обоих вариантах подключения на дисплее будет индицироваться overload, это может означать:
- неисправность светодиода;
- измерительного напряжения не хватает для открытия p-n перехода (тестер рассчитан на «прозвонку» кремниевых диодов, а большинство светоизлучающих элементов делаются на основе арсенида галлия).
В первом случае полупроводниковый прибор можно утилизировать. Во втором – попробовать другой способ.
Основные технические характеристики светодиодных лент
Различие светодиодных лент выражается не только в их герметичности и цвете светодиодов, но и в зависимости от других технических параметров
Чтобы выбрать ленту, которая будет максимально соответствовать поставленным задачам, важно знать на какие характеристики стоит обратить внимание. К параметрам относят напряжение питания, вид и размер применяемых светодиодов, плотность размещения светодиодов на ленте, длину, класс герметичности и другие свойства. Рассмотрим каждый из них подробнее
Рассмотрим каждый из них подробнее.
Напряжение питания
Светодиодные ленты чаще всего имеют напряжение 12, 24 или 36 В. 12 вольт используют стандартные ленты, которые не имеют большой мощности и плотности светодиодов. Более мощные устройства работают с напряжением 24 В, реже 36 В.
Вне зависимости от того, какое напряжение (12 – 36 В) использует прибор, для работы в стандартных электрических сетях 220 В, они комплектуются специальными понижающими трансформаторами. Если подать на светодиодную ленту напряжение сети напрямую, такая лента, естественно, сгорит
Поэтому, при подключении светодиодных устройств, важно понимать с каким напряжением работает подключаемая лента
Вид и размер применяемых светодиодов
Вид и размер светодиодов, которые устанавливают на лентах, обозначаются четырехзначными числами. Две первые цифры обозначают длину светодиода в миллиметрах, а вторые – его ширину. По виду, светодиоды бывают:
• 3528 – имеют небольшой световой поток (около 5 лм на светодиод) и применяются в декоративных целях, так как не светят достаточно ярко. • 5050 (5060) – распространенный тип светодиодных лент, который отличается крупным размером светодиодов и выдает свечение в 12-14 лм на один светодиод. • 2835 – ленту с такими диодами применяют для организации основного освещения, так как они имеют высокую яркость (около 25 лм), а вот в декоре такие варианты практически не применяют. • 5630 – самые яркие светодиоды, которые используют для освещения всех типов помещений. Диоды могут выдавать до 75 лм и при работе сильно нагреваются. Для защиты от перегрева их монтируют на специальных теплоотводящих пластинах из алюминия или другого теплопроводного материала.
Плотность размещения светодиодов на ленте
Качество и яркость освещения при использовании светодиодных лент связано с плотностью монтажа светодиодов
Другими словами, при покупке светодиодной ленты, нужно обратить внимание на количество светодиодов в погонном метре ленты. Стандартные изделия имеют плотность в 30, 60, 90, 120 или 240 светодиодов на один метр длины
Некоторые производители выпускают варианты лент со светодиодами, расположенными в несколько рядов. Это характерно для светодиодных лент типа «бегущий огонь» и других разноцветных лент.
Главное правило здесь очевидно: чем больше плотность светодиодов на ленте, тем выше яркость ленты и больше возможности в управлении цветом.
Степень защиты
Герметичность светодиодной ленты – важное условие для монтажа в помещениях с повышенной влажностью, бассейнах, а также на улице. Существует показатель, который обозначает степень защищенности прибора от проникновения влаги или пыли внутрь корпуса устройства или прямое воздействие на электронные компоненты
В маркировке светодиодной ленты он указывается английскими буквами «IP» и двумя цифрами.
Первая цифра обозначает степень защиты от воздействия пыли и других частиц, вторая о защите от воды. Чем больше каждая цифра – тем существеннее защита светодиодной ленты. Максимальная защита от пыли и влаги обозначается маркировкой IP68. Исходя из условий эксплуатации ленты выбирают её степень защиты. Например, в жилых помещениях с нормальной влажностью применяют ленты IP20 (то есть, не имеющие защиты), для улицы подойдет класс IP55, а вот в бассейнах используют IP67 или IP68.
Как питать несколько светодиодов
Предположим, есть 4 светодиода для подключения. Первый и самый простой вариант, — подключить каждый из них через отдельный резистор:
Независимое питание каждого светодиода
С точки зрения стабилизации рабочих параметров диодов это лучший подход: каждый из них запитан отдельно и не влияет на остальные. Проблемы с одним не повлияют на остальных. К сожалению, такой способ питания связан с большими потерями энергии. Вот пример питания 4-х красных светодиодов — каждый из них подключен через отдельный резистор 330 Ом. При таком подключении на каждый резистор подается напряжение, необходимое для правильного питания одного светодиода. С каждым последующим LED и его резистором потребление тока всей схемы соответственно увеличивается/
Какой ток светодиода
По принципу действия светодиоды очень похожи на обычные выпрямительные диоды. Только конструктивное исполнение другое. И первое существенное отличие — это полупроводниковый материал. В случае выпрямительных диодов это чаще кремний. Светодиоды же изготавливаются из разных полупроводников, в зависимости от цвета которым они светятся. Материал определяет прямое напряжение, то есть напряжение, которое прикладывается к светодиоду при прохождении прямого тока через него.
Прямое напряжение — напряжение, равное или превышающее то, при котором ток (прямой ток) начинает течь через диод, и он начинает светиться.
Прямое напряжение и прямой ток
Каждый диод имеет разное прямое напряжение, что важно при выборе ограничительного резистора. Прямое напряжение зависит от таких факторов, как:
Прямое напряжение зависит от таких факторов, как:
- температура окружающей среды,
- величина протекающего тока (чем она выше, тем большее напряжение прикладывается к диоду),
- используемого производителем полупроводникового материала.
Проверка светодиодной ленты
Светодиодная лента — источник света из нескольких LED-элементов. СД группируются по три штуки на участок. Тогда ленту можно разделить на отрезки любой длины без ухудшения эксплуатационных характеристик.
Если не будет светиться целый участок из трех светодиодов, проблема в этих элементах. Осмотрите каждый из них и измерьте сопротивление резистора всей группы.
Рассмотренные методы проверки LED-диодов в осветительных приборах просты — вооружитесь мультиметром или проводами с парой пальчиковых батареек. В случае обнаружения неисправного элемента замените его или отнесите в мастерскую.
Каковы основные характеристики светодиодов?
При выборе таких элементов для той или иной цели, каждый обращает внимание на их технические данные. Основное, на что следует обратить внимание, приобретая приборы на их основе:
- ток потребления;
- номинальное напряжение;
- потребляемая мощность;
- температура цвета;
- сила светового потока.
Это то, что мы можем увидеть на маркировке светодиодных ламп. На самом же деле, характеристик намного больше. О них сейчас и поговорим.
Ток потребления светодиода – что это такое
Ток потребления светодиода равен 0.02 А. Но это относится лишь к элементам с одним кристаллом. Существуют и более мощные световые диоды, в составе которых может быть 2, 3 и даже 4 кристалла. В этом случае ток потребления будет увеличиваться, кратно числу чипов. Именно этот параметр и диктует необходимость подбора резистора, который впаивается на вводе. В этом случае сопротивление светодиода не дает высокому току мгновенно сжечь LED элемент. Это может произойти по причине высокого тока сети.
RGB прожекторы с контроллером и пультом ДУ действительно хороши
Номинальное напряжение
Напряжение светодиода имеет прямую зависимость от его цвета. Это происходит по причине разности материалов для их изготовления. Рассмотрим эту зависимость.
Цвет светодиода | Материал | Прямое напряжение при 20 мА | |
---|---|---|---|
Типовое значение (В) | Диапазон (В) | ||
ИК | GaAs, GaAlAs | 1,2 | 1,1-1,6 |
Красный | GaAsP, GaP, AlInGaP | 2,0 | 1,5-2,6 |
Оранжевый | GaAsP, GaP, AlGaInP | 2,0 | 1,7-2,8 |
Желтый | GaAsP, AlInGaP, GaP | 2,0 | 1,7-2,5 |
Зеленый | GaP, InGaN | 2,2 | 1,7-4,0 |
Голубой | ZnSe, InGaN | 3,6 | 3,2-4,5 |
Белый | Синий/УФ диод с люминофором | 3,6 | 2,7-4,3 |
Сопротивление световых диодов
Сам по себе один и тот же светодиод может иметь различное сопротивление. Меняется оно в зависимости от включения в цепь. В одну сторону – около 1 кОм, в другую – несколько МОм. Но здесь есть свой нюанс. Сопротивление светодиода нелинейно. Это значит, что оно может изменяться в зависимости от подаваемого на него напряжения. Чем выше напряжение, тем ниже будет сопротивление.
Точечный потолочный светильник на диодах очень экономичен
Светоотдача и угол свечения
Угол светового потока светодиодов может различаться, в зависимости от их формы и материала изготовления. Он не может превышать 120. По этой причине, если требуется большее рассеивание, применяют специальные отражатели и линзы. Это качество «направленного света» и способствует наибольшей силе светового потока, которая может достигать 300-350 Лм у одного светодиода на 3 Вт.
Мощность светодиодных ламп
Мощность светодиода – величина сугубо индивидуальная. Она может варьироваться в диапазоне от 0.5 до 3 Вт. Определить ее можно по закону Ома P = I×U, где I – сила тока, а U – напряжение светодиода.
Мощность – довольно важный показатель. Особенно когда необходимо рассчитать какой блок питания необходим для того или иного количества элементов.
Цветовая температура
Этот параметр схож с другими лампами. Наиболее приближены то температурному спектру к светодиодным люминесцентные лампы. Измеряется цветовая температура в К (Кельвин). Свечение может быть теплым (2700-3000К), нейтральным (3500-4000К) или холодным (5700-7000К). На самом деле оттенков много больше, здесь указаны основные.
На такой платформе могут быть сотни кристаллов
Размер чипа LED элемента
Этот параметр самостоятельно измерить при покупке не удастся и сейчас уважаемому читателю станет понятно почему. Самые распространенные размеры – это 45х45 mil и 30х30 mil (соответствуют 1 Вт), 24х40 mil (0.75 Вт) и 24х24 mil (0.5 Вт). Если перевести в более привычную систему измерений, то 30х30 mil будут равны 0.762х0.762мм.
Чипов (кристаллов) в одном светодиоде может быть много. Если элемент не имеет слоя люминофора (RGB – цветной), то количество кристаллов можно подсчитать.
Важно! Не стоит приобретать очень дешевые светодиоды китайского производства. Они могут оказаться не только низкого качества, но и характеристики их чаще всего завышены.
Подделку довольно тяжело отличить от оригинала при покупке
Тест светодиода с помощью мультиметра
Чтобы протестировать светодиод и узнать, работает ли он и какой выбрать цвет — применяется мультиметр. Он должен иметь диодную тестовую функцию, которая обозначается символом диода. Затем для тестирования закрепляют измерительные шнуры мультиметра на ножках светодиода:
- Подключают черный шнур на катоде (-) и красный шнур на аноде (+), если пользователь ошибается — светодиод не светится.
- Подают небольшой ток датчикам и если видно, что светодиод слегка светится, то он исправный.
- При проверке мультиметра нужно учитывать цвет светодиода. Например, желтый (янтарный) светодиодный тест — пороговое напряжение светодиода 1636 мВ или 1,636 В. Если протестирован белый светодиод или синий светодиод, пороговое напряжение выше 2,5 В или 3 В.
Для проверки диода показатель на дисплее должен находиться в пределах от 400 до 800 мВ в одном направлении и не показывать в обратном направлении. Нормальные светодиоды имеют пороговые U, описанные в таблице ниже, но для того же цвета могут иметь значительные различия. Максимальный ток составляет 50 мА, но рекомендуется не превышает 20 мА. При 1-2 мА диоды уже хорошо светятся. Пороговое U светодиода
Напряжение питания красного светодиода
Если аккумулятор полностью заряжен, то при 3,8 В ток составляет всего 0,7 мА. В последние годы светодиоды достигли значительного прогресса. Существуют сотни моделей, диаметром 3 мм и 5 мм. Есть более мощные диоды диаметром 10 мм или в специальных корпусах, а также диоды для монтажа на печатной плате длиной до 1 мм.
Производители светодиодов
Монтаж светодиодов.
В рейтинге производителей лидируют несколько фирм с мировым именем. Именно они выпускают самые качественные изделия на рынке.
- Philips. Пожалуй, производитель, с самым известным именем. Под этой маркой выпускается множество изделий от лампочек, до телефонов. Фирма имеет заводы более чем в шестидесяти странах. Активно вкладывается в новейшие разработки. Покупает другие, более мелкие заводы и производства, которые изготавливают светодиоды.
- Cree. Американская фирма, которая начинала свой путь с производства чипов для телефонов. Специализируется на производстве led-изделий разного назначения. РРаРазработали и выпускают светодиоды из карбида кремния, которые ярко светят.
- Nichia. Японская компания. Одна из старейших в области изготовления светодиодной техники. Именно она разработала и внедрила выпуск синих и белых цветов led. Специализируется на производстве кристаллов. Лидер на рынке по доходам от продаж.
- Osram. Немецкий изготовитель. Работает более ста лет в паре с Siemens. Выпускает светоизлучающие диоды, которые соответствуют мировым стандартам качества.
Из российских производителей можно отметить «Оптоган» и «Светлана-Оптоэлектроника». Обе фирмы располагаются в Санкт-Петербурге и производят светотехнические изделия. Впрочем, кристаллы для выпуска продукции закупаются за рубежом.
