Терморегулятор для котла отопления регулятор температуры

Достоинства и недостатки

Прокладывать кабель в стене рекомендуется на этапе ремонта

Терморегулятор для котла, работающего на газе, не является обязательной частью отопительной системы, но без него сложно обойтись в больших домах и квартирах, состоящих из нескольких комнат. Владельцы таких устройств отмечают их несомненные преимущества:

• соблюдение установленного температурного режима, что позволяет создать комфортную обстановку в доме или квартире;
• полная автоматизация работы системы отопления;
• сокращение потребления газа котлом за счет использования прибора.

В список недостатков вносят необходимость прокладки кабеля для проводных регуляторов. Проще всего это делать еще на этапе строительства дома. Стоимость устройства также считается минусом, современные приборы достаточно дорогие.

Правильное подключение терморегулятора к электрокотлу

При выборе места монтажа необходимо учитывать, что:

• установка рядом с окнами, вентиляцией или входными дверьми не рекомендуется в виду постоянных перепадов температуры;
• нагретые воздушные массы концентрируются у потолка, ближе к полу температура ниже, поэтому рекомендуется устанавливать терморегулятор на высоте 1-1,5 м;
• бытовая техника на кухне может выделять тепло, влияющее на точность измерения общего климата в рабочем помещении;
• не рекомендуется слишком близкая установка к часто закрываемой двери;
• не рекомендуется подключение напрямую, если нагрузка превышает 10 А (подключение производится через модульный контактор).

Инструкция по подключению на примере механического Cewal RQ-10:

Современные терморегуляторы питаются от батареек типа АА, но может потребоваться и подключение к электросети по схеме ниже:

Варианты установки

Итак, для начала разберемся с вариантами подключения электрокотла в частном доме и квартире своими руками:

• Если мощность водонагревателя не превышает 3,5 кВт, то обычно он запитывается от розетки. При этом допускается использование однофазной сети 220В.
• В том случае, если мощность варьируется в пределах 3,5-7 кВт, необходимо осуществлять электромонтаж своими руками напрямую от распределительной коробки. Это связано с тем, что розетка может не выдержать высоких токовых нагрузок. Как и в предыдущем случае, 220-вольтная сеть допускается для применения.
• Ну и последний вариант, который может встретиться – электрокотел, мощностью свыше 7 кВт. В этом случае необходимо не только вести отдельный кабель от распредкоробки, но и использовать более мощную 3-х фазную сеть 380В.

Какие бывают терморегуляторы

К простым типам регуляторов температуры относятся механические модели, зачастую они функционируют за счет мембранных и капиллярных датчиков, которые измеряют температуру.

Механические

При расширении, вещество, находящееся в капсуле, оказывает давление на специально разработанное реле, контакты размыкаются при достижении заданной температуры.

Электромеханические терморегуляторы

Такие приборы будут намного практичнее, они пользуются большой популярностью среди потребителей. Для контроля над производительностью были предусмотрены пластины, они производят микро-разряд при нагревании до определенной температуры.

Реле, в свою очередь, управляет клапаном механического типа, а погрешность приспособления такого вида минимизируется в отличие от предыдущего варианта исполнения.

Электронные регуляторы

Более практичны, но это отразилось на стоимости продукции, она будет гораздо выше других типов конструкций. Автоматика и внешние датчики позволяют изменять режимы работы оборудования в соответствии с погодными условиями за окном.

Вмешательство человека потребуется лишь для того, чтобы задать основные параметры. Экономичность и функциональность делают терморегулятор для электрического котла отопления практичным и очень востребованным.

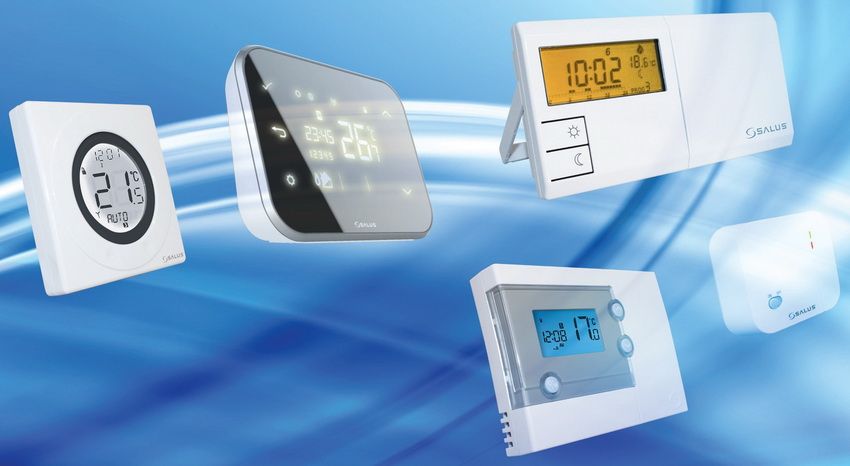

Терморегулятор беспроводной для газового котла

Беспроводные программаторы облегчат управление теплотехническими приборами, расположенными в труднодоступных местах. Вам не придется тянуть груду проводов к удобному для Вас месту расположения термодатчика. Беспроводной терморегулятор котла состоит из двух модулей, работающие по радиоканалу.

Беспроводной комнатный термостат незаменим, когда вся отделка в помещении уже завершена и нет возможности прокладывать кабель от термостата к котлу отопления или «гребенке» управления теплым полом.

В этом случае беспроводной терморегулятор устанавливается в помещении, температурой которого необходимо управлять, а приемник, как правило, размещается в непосредственной близости от котла отопления (газового или электрического), термоэлектрического привода, клапана или других устройств регулирования системы отопления.

Передача команд управления между термостатом и приемником осуществляется по радиочастотному каналу на частоте 433,92 МГц или 868 МГц. Благодаря индивидуальному кодированию сигнала в каждой паре термостат — приемник, обеспечивается надежная помехоустойчивая связь.

Питается терморегулятор от 2-х батарей АА. Срок службы одного комплекта батарей около 12 месяцев, в зависимости от дальности связи и наличия препятствий между термостатом и приемником. Приемник питается от сети 220 В и имеет мощные коммутирующие контакты реле, рассчитанные на нагрузку до 3000 Вт (в зависимости от модели).

1. Устройства этого типа состоят из двух элементов:
2. Рабочая часть монтируется непосредственно возле котла и подсоединяется к его клеммам специальным кабелем.
3. Второй элемент – это отслеживающее устройство с дисплеем. Его, как правило, устанавливают в отапливаемом помещении. Датчик может быть оснащен сенсорным дисплеем или экраном с кнопочным управлением. Эти нюансы влияют на стоимость прибора.

«Общаются» между собой устройства при помощи радиоканала, не влияющего на другие электронные приборы в доме (последние так же не воздействуют на беспроводные комнатные термостаты для газовых котлов или для любых других).

Условно их можно поделить на простые и сложные. К первым относится, например, терморегулятор беспроводной для газового котла, в функции которого входит отключение или подача газа, в зависимости от того, поднялась или опустилась температура воздуха в помещении. Они стоят относительно недорого, но и функций у них всего две: включение или отключение агрегата.

Более сложные беспроводные термостаты, как для газовых котлов, так и для всех других типов отопительного оборудования, оснащены программой, позволяющей производить недельные настройки с почасовыми изменениями параметров воздуха.

Как правило, эти модели энергозависимы и работают либо от батареек, либо от аккумуляторов, которым требуется подзарядка. Если предстоит долгая поездка, то стоит позаботиться заранее о том, чтобы запаса батареек хватило на весь срок отсутствия.

Преимущества беспроводных терморегуляторов

Комнатный термостат в схеме газового котла точно регулирует температуру и снижает энергопотребление. Кроме того, он работает в автоматическом режиме – нет необходимости в ручных настройках.

• Использование программатора избавляет пользователя от проблем с поддержанием микроклимата в доме или квартире, открывая следующие возможности:
• Точная и быстрая регулировка температуры. Точность выставки составляет 0,3 градуса.
• Режимы день-ночь, функции задания температур по временным интервалам на несколько суток вперед.
• Подключение GSM-модуля или системы управления через Wi-Fi еще больше снижает необходимость участия человека в управлении котлом.
• Регулирование температуры воздуха в разных комнатах.
• Экономичность работы газового оборудования. Термостат стоит денег, но окупается за счет снижения общих расходов на отопление, включая электроэнергию, на 20-25%. Дело в том, что при отключении котла автоматика отключает насос, являющийся ее потребителем.

Окупаемость достигается уже за два сезона эксплуатации. Сокращение числа пусков/отключений приводит к экономии ресурса газового котла, стоимость которого превышает цену дополнительного оборудования. Программируемые устройства регулируют порог срабатывания температурного сенсора.

И использование изменяет время задержки включения/отключения газового котла, что минимизирует вероятность срабатывания автоматики при кратковременных колебаниях температуры, например, из-за сквозняка.

Современный беспроводной термостат с эргономичным дизайном, он легко вписывается в любой дизайн интерьера. Для монтажа не требуется прокладки проводки, что удобно при проектировании системы в старых домах.

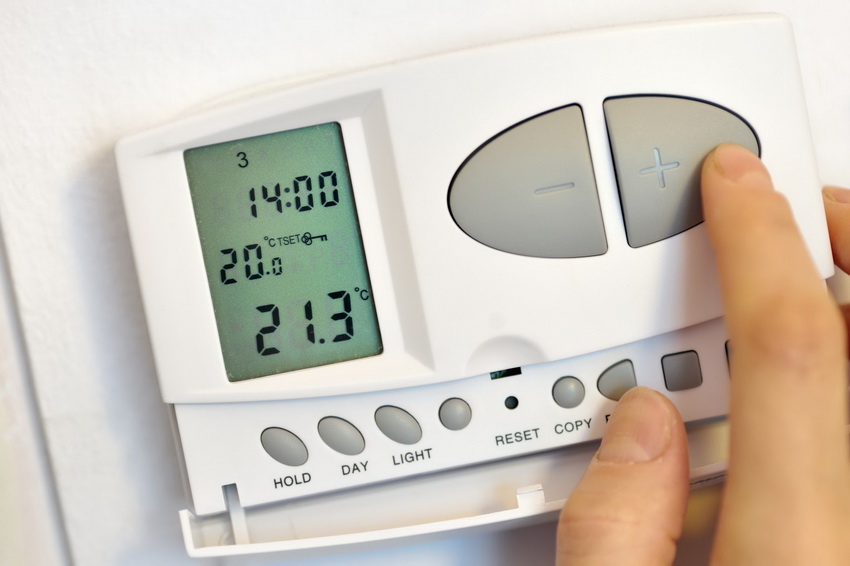

Программируемый комнатный термостат

Программируемый электронный комнатный термостат позволяет выбрать нужную и комфортную температуру в любое время, его легко перенастраивать и менять режим работы. Таймер времени позволяет установить другой шаблон для отопления в будние и выходные дни. Некоторые таймеры позволяют устанавливать различные параметры для каждого дня недели, это может быть полезно для людей, работающих неполный рабочий день или посменно. Такими термостатами оснащены многие модели Terneo и КЧМ.

Программируемый комнатный термостат

Программируемый комнатный термостат позволяет установить индивидуальные нормативы отопления на каждый день в соответствии с образом жизни и поддерживать температуру дома все время, независимо от присутствия или отъезда хозяев. Видео: Подключение комнатного термостата к газовому котлу

Если за систему отопления отвечает котёл с радиатором, как правило, нужен только один программируемый комнатный термостат для управления всем домом. Некоторые шаблоны должны быть скорректированы весной и осенью, когда часы ушли вперёд и назад, или произошла определенная смена климатических условий. Также рекомендуем менять настройки температур при смене дня и ночи.

Такой контроллер климата имеет несколько опций, которые расширяют его возможности:

• «Партия», которая прекращает отопление на несколько часов, после возобновляет;
• «Перекрыть» позволяет временно изменить запрограммированные температуры во время одного из настроенных периодов;
• «Праздник», увеличивает интенсивность нагрева либо уменьшает её в течение определённого количества дней.

Принципиальные схемы подсоединения

Все способы включения термостата в систему отопления делятся на три варианта подсоединения:

1. Непосредственно к котлу.
2. К циркуляционному насосу.
3. На трубу, подающую теплоноситель в радиатор.

Первые две схемы исключают ухудшение пропускной способности трубопровода отопления. В него никаких дополнительных запоров не помещается, гидравлическое сопротивление всей системы не изменяется. Термостат здесь управляет работой только насоса или котла, с водой он “не соприкасается”.

При установке терморегулятора на батарею или общую трубу с несколькими радиаторами гидравлическое сопротивление, наоборот, повышается. Даже в полностью открытом состоянии клапан термостата немного замедляет движение теплоносителя.

В идеале проект обвязки котла необходимо производить сразу с учетом всех терморегулирующих и иных устройств.

Врезать термостаты в существующие отопительные трубопроводы следует только в крайнем случае, максимальной эффективности от их применения можно добиться лишь при включении их в систему еще на стадии проектирования

Если система водяного отопления в доме сделана по однотрубной схеме, то от третьего варианта лучше сразу отказаться. При срабатывании термодатчика клапан перекроет сразу всю ветку радиаторов в нескольких комнатах, и тогда о комфорте в дальних от котла помещениях можно сразу забыть.

Подключать термостат на вход радиатора следует через байпас. Так он при срабатывании перенаправит поток теплоносителя в обход батареи. При этом вода будет возвращаться неостывшей обратно в котел. Последний перестанет ее нагревать, снижая тем самым потребление газового топлива или электроэнергии.

При установке термостатного датчика температуры воздуха следует придерживаться определенных правил, иначе под воздействием соседних приборов или предметов он будет ложно срабатывать

Термодатчик необходимо монтировать:

• в месте, куда не попадают прямые солнечные лучи;
• подальше от мостиков холода, сквозняков и поднимающихся потоков тепла от радиаторов;
• так, чтобы он не оказался закрытым декоративными экранами или шторами;
• на высоте от пола в пределах 1,2–1,5 метра.

При неправильной установке сенсора термостат станет выдавать ложные сигналы. Это может привести к перегреву не только воздуха в комнате, но и теплоносителя в системе. А во втором случае недолго и до проблем с котлом.

Где купить терморегуляторы для котлов отопления

Современный рынок предлагает огромный выбор терморегуляторов как простых так и новейших моделей

В ассортимент продукции входят проводные и беспроводные модели, механические и электронные терморегуляторы для твердотопливных котлов, газовых, электрических и дизельных установок, а также конвекторов, инфракрасных обогревателей и систем теплых полов. На всю продукцию из каталога имеются сертификаты качества.

Произвести заказ и купить терморегулятор для отопления можно, используя удобную систему поиска на интернет-ресурсе. Здесь можно не только предварительно ознакомиться с функциями и внешним видом приборов, но и проконсультироваться со специалистами о совместимости устройств с конкретным видом отопительного оборудования. Опытные менеджеры готовы поделиться любыми необходимыми сведениями относительно терморегуляторов и их функциональных возможностей.

Преимущество интернет-покупки состоит еще и в том, что существует возможность ознакомиться со стоимостью приборов в разных компаниях и сделать сравнительный обзор цен. Выбрав терморегулятор, можно получить грамотную консультацию по его установке, подключению и настройке. Некоторые компании предлагают услуги по монтажу устройства и его наладке. Все интересующие вас вопросы можно уточнить по номерам телефонов, размещенных в контактном разделе.

Зачем нужен стабилизатор для электрического котла?

Стабилизатор напряжения – это автоматика для электрокотлов отопления, которая так же, как и терморегулятор, позволяет экономить. Но в данном случае речь идет не об эффективном потреблении энергоносителя, а о целостности и работоспособности нагревательного элемента в целом.

Стабилизатор для электрического котла отопления позволяет сгладить все перепады рабочих характеристик электросети в течение суток и получить на выходе напряжение правильной синусоиды, что благоприятно скажется на долговечности котла. Стабилизаторы обеспечивают высокую степень защиты электроприборов от пульсации и перепадов напряжения

Качественное оборудование отличается высокой чувствительностью, что важно для электронной части котла и термостата. Стабилизаторы отличаются повышенным запасом по выходной мощности сети

Это позволяет сохранять рабочие характеристики электросети на должном уровне даже в моменты включения котла.

Как работает термостат отопления?

Обычная отопительная система с водой в качестве теплоносителя состоит из нагревательного оборудования или узла подключения к централизованной сети, труб внутренней разводки и радиаторов.

Чтобы регулировать объемы поступающего от нее в комнаты тепла, приходится либо постоянно следить за котлом, либо регулярно прикрывать/открывать вентиля на батареях.

При этом инертность такой системы не позволяет поддерживать нужную температуру в течение всего дня на установленном уровне. Если больше в печь наложить дров или в котел подать газа, то теплоноситель в трубах нагреется сильнее, при этом тепла через радиаторы он также отдаст больше.

При низкой температуре за окном это хорошо. А вот при резком потеплении на улице в доме жара становится невыносимой. Топливо уже в топке, и вода уже нагрелась, избавиться от тепла никак. Плюс котел еще и продолжает работать.

Без термостата в системе отключать его приходится вручную. Можно, конечно, открыть окна на проветривание и выпустить тепло, но тогда счета за горючее для домашней котельной точно разорят. Вывод напрашивается сам собой: термостат для отопления упрощает проживание, делает его максимально комфортным.

Термостат (терморегулятор) – это устройство для отслеживания температуры в отапливаемом помещении и увеличения/уменьшения подачи в него тепла

Состоит термостат для отопительной системы из:

• термочувствительного датчика (элемента);
• блока настройки;
• модуля управления;
• электромагнитного реле или механического клапана.

В самых простых моделях управляющий блок отсутствует. Все происходит за счет чистой механики и изменения физических свойств термочувствительного элемента.

Таким термостатам электропитание не нужно. По эффективности и точности регулировки системы они уступают электронным приборам, но зато энергонезависимы. При проблемах с напряжением в сети они точно не перестанут работать.

Принцип работы терморегулятора выглядит следующим образом:

1. С помощью блока управления выставляется нужная температура.
2. При достижении требуемых параметров срабатывает датчик, что приводит к отключению котла либо перекрытию запорного клапана в трубах отопления.
3. После падения температуры воздуха в комнате происходит обратное включение котельного оборудования или обогревателей.

Модуль электронного управления позволяет задавать не один показатель температуры, а сразу несколько для каждого времени суток отдельно. Плюс при наличии такого блока есть возможность установки дополнительного температурного датчика на улице и привязки функционирования термостата к данным с него.

В зависимости от вида устройства терморегулятор подключается непосредственно к котлу для регулировки его работы либо на входе в радиатор для контроля объемов подачи теплоносителя

Простейший термостат – это запорная арматура с термодатчиком, стоящая на трубе у батареи. При достижении нужной температуры термостатический клапан закрывается и уменьшает ток теплоносителя. А при охлаждении комнатного воздуха он вновь открывается, в результате чего объемы поступающего тепла увеличиваются.

Более сложные и продвинутые модели предполагают наличие беспроводных датчиков и блоков управления. Вся связь между отдельными элементами происходит через радиоканал. Провода в этом случае не прокладываются, что положительно сказывается на эстетической стороне размещения подобных терморегуляторов в помещении.

Виды терморегуляторов

По виду функций их можно разделить на несколько групп:

– с одной функцией (поддержание температуры);

Терморегулятор с одной функцией

– с большим количеством функций ( программируемые).

Программируемый регулятор температуры

По исполнению терморегуляторы делятся на типы: беспроводные и с проводами для связи с котлом. Устанавливают терморегуляторы в удобное место, подключают температурный датчик, соединят с системой управления котла и пользуются.

К комнатным термостатам нужен постоянный приток воздуха для нормальной и правильной работы, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства: светильники, телевизоры, отопительные приборы, находящиеся рядом.

Электрические котлы

Достаточно распространённая альтернатива газовым и твердотопливным котлам. Масса преимуществ, большой КПД, но большой срок окупаемости. Подключение простое, как и у газовых котлов, но без подвода холодной воды. Предусмотрено регулирование температуры и защита от перегрева.

Механический таймер котла

При помощи простого механического таймера электрического котла возможны три варианта запуска системы центрального отопления:

1. Котёл выключен;
2. Котёл подаёт тёплую воду;
3. Котёл включается и выключается в установленное время.

Механические таймеры обычно имеют большой круглый циферблат с 24-часовой шкалой в центральной части. Поворачивая диск, можно установить нужное время, а затем оставить его в таком положении. Включение котла будет происходить в нужное время. Внешняя часть состоит из набора вкладок 15-минутного периода, которые вставлены для удобства регулировки работы и настройки режимов. Возможна экстренная перенастройка, которая выполняется при включённом в сеть котле.

Механические таймеры просты в настройке, но при этом котёл всегда включается и выключается в то же время каждый день, а это может не удовлетворить хозяев, если семья большая, и банные процедуры проводятся несколько раз в день в разное время.

Назначение терморегуляторов для котлов отопления

Чтобы иметь возможность управлять потреблением энергоресурсов отопительного оборудования, его оснащают специальными приборами — терморегуляторами. Эти устройства позволяют эффективно использовать топливо благодаря отключению оборудования при достижении установленного температурного уровня. Применяют терморегуляторы для электрокотлов, газовых и твердотопливных котлов. а также конвекторов, обогревателей и других систем отопления.

Терморегулятор способен реагировать на изменения температуры и производить включение и отключение отопительного оборудования в автоматическом режиме

Для достижения экономичного функционирования отопительного котла, терморегулятор включает оборудование, когда температура опускается ниже заданной и выключает, когда достигнуто установленное значение. Такой способ позволяет избежать необоснованного расхода газа или электричества, когда, например, некоторые из комнат расположены на солнечной стороне и для их обогрева необходимо меньше тепла, чем для остальных помещений.

Полезный совет! Даже незначительное понижение температуры в пределах 1 градуса способствует уменьшению энергопотребления на 4-6%.

Кроме того, с помощью терморегуляторов можно установить режим работы отопительной системы, при котором температура в отсутствие в доме людей или в ночное время будет на 4-5°C ниже. Благодаря этому можно достичь экономии потребления электроэнергии или газа около 30%. Таким образом, если ваше отопительное оборудование не имеет такого встроенного прибора, целесообразно будет купить терморегулятор для котла отопления. Регулятор температуры обеспечит решение проблемы перерасхода энергоресурсов.

С помощью терморегулятора можно задавать разные режимы отопления на различное время

Электромонтаж в однофазной сети

Как мы уже говорили, подсоединять водонагреватель к однофазной сети можно через вилку либо отдельно запитанный кабель. На первом варианте даже останавливаться нет смысла, т.к. вставить вилку в розетку сможет любой.

Что касается второго варианта, то для начала необходимо осуществить расчет сечения кабеля по току (если необходимый диаметр жил не указан в паспорте изделия), после чего подвести проводник к месту установки котла. Далее все просто – соединяем фазу, ноль и заземление с соответствующими клеммами в агрегате (на них указана маркировка). К Вашему вниманию принципиальная схема подключения электрического котла с терморегулятором в систему отопления:

Где купить?

Как и чем топить дом, если нет газа

Многим владельцам частных домов знакома проблема отсутствия коммуникаций. Мы уже писали, как раздобыть электроэнергию альтернативными способами (с помощью ветрогенератора, солнечных панелей). Сегодня поговорим о способах отопления в условиях отсутствия газа.

Выгодно ли отапливать дом по-канадски? Что говорят о системах воздушного отопления

Главное отличие воздушного отопления от водяного в том, что в системе отсутствуют посредники — котел прогревает непосредственно воздух, а не воду в металлических радиаторах. Как следствие При отсутствии людей в доме поддерживается экономичный режим работы оборудования, а к их приходу, в.

Советы бережливым: как сэкономить на газе, воде и электричестве <>

При работе с комнатным термостатом специалисты рекомендуют задать котлу соответствующий автоматический режим работы «с датчиком температуры», тогда он самостоятельно будет регулировать температуру воды в системе. В таком режиме котел будет включаться реже, температуру носителя будет поддерживать.

7 устройств, с которыми можно начать строить свой «умный дом»

Чем больше читаешь о появляющихся в продаже умных вещах и устройствах, тем чаще приходит мысль сделать свой собственный «умный дом». Такая идея становится еще более навязчивой, когда понимаешь, что таким образом можно уменьшить свои счета за электричество и.
