Ремонт светодиодной лампы. Подробная инструкция

Ремонт своими руками > Освещение > Ремонт светодиодной лампы. Подробная инструкция

Привет! У вас перестала светится светодиодная лампа? Тогда это статья для вас. Ведь многие думают, что ремонт светодиодной лампы трудно выполнить самостоятельно и часто выбрасывают их. И зря! Ведь стоимость светодиодных ламп на сегодняшний момент относительно простых ламп накаливания достаточно высока.

Из практики же ремонта отремонтировать осветительные приборы на основе светодиодов можно легко, не обладая глубокими знаниями электроники. При этом сделав ремонт светодиодной лампы своими руками вы сможете немало сэкономить денег из своего семейного бюджета.

Устройство светодиодной лампы

Простая светодиодная лампа небольшой мощности состоит из корпуса, цоколя, матового рассеивателя света, блока светодиодов LED, драйвера электропитания(в дешевых маломощных светодиодных лампах применяется простой бестрансформаторный выпрямитель).

Принцип работы светодиодной лампы

Рассмотрим принцип работы светодиодной лампы на примере недорогой китайской. Для этого посмотрите на схему ниже

Схема светодиодной лампы 220В

Напряжение сети 220 вольт подается на схему мостового выпрямителя на диодах через токоограничивающий конденсатор С1 и резистор R2. На выходе получаем постоянное напряжение, которое подается на блок светодиодов HL1 через токоограничивающий резистор R4. При этом светодиоды начинают светится. Конденсатор C2 предназначен для сглаживания пульсаций выпрямленного напряжения. Резистор R1 предназначен для разрядки конденсатора C1 при отключении питания светодиодной лампы от сети.

Как отремонтировать светодиодную люстру или светильник своими руками

Если люстра или светильник перестали светится, то в первую очередь рекомендую начать проверку наличия питающего напряжения, подаваемого на светильник. Если при включении люстры выключателем на нем напряжение отсутствует, то необходимо тщательно проверить электропроводку. Если напряжение присутствует на контактах патрона, куда заворачивается светодиодная лампа, то причина в лампе.

Ремонт светодиодной лампы своими руками

Как я рассказывал выше, светодиодная лампа состоит из схемы электропитания и самих светодиодов. Необходимо вначале аккуратно разобрать светодиодную лампу и внимательно осмотреть блок питания(выпрямитель) на наличие внешних повреждений(прогаров деталей, перегорание дорожек печатной платы). Если такового визуально не обнаруживается, то переходим к проверке элементов при помощи цифрового мультиметра. Часто причиной неисправности является неисправный токоограничивающий конденсатор С1 емкостью 1 мкФ напряжением 400 вольт. Его без выпаивания из схемы не проверишь. Лучше всего заменить его заведомо исправным.

Проверка диодов выпрямителя осуществляется при помощи мультиметра. Переводим его в режим измерения диодов и прозваниваем

При исправности конденсатора и диодов обратите внимание на состояние токоограничивающих резисторов R2 и R4. Они внешне могут казаться не поврежденными, но при прозвонке могут иметь обрыв

Проверка светодиодов лампы

Лампа может иметь в зависимости от ее мощности от нескольких светодиодов до нескольких десятков.

Иногда при осмотре платы со светодиодами сразу видно прогар некоторых. Такие светодиоды подлежат обязательной замене. Другие светодиоды также необходимо прозвонить мультиметром или же подать на них напряжение от внешнего источника величиной в 2,5-3 вольта через омическое сопротивление 100-200 Ом. Если они загораются, то они исправны. Светодиоды можно использовать от старой светодиодной ленты. От вас требуется умение работать паяльником.

Почему моргают светодиодные лампы

Причиной является применение производителем лампы некачественного токоограничивающего конденсатора С1. Замените его другим, с номинальным рабочим напряжением не менее 400 вольт. На напряжение 250 вольт ставить не рекомендую, так как он быстро выйдет из строя и вся схема попросту задымит. У меня лампа после замены конденсатора весело светит! ))

Удачи вам в ремонте светодиодных ламп и светильников на их основе!

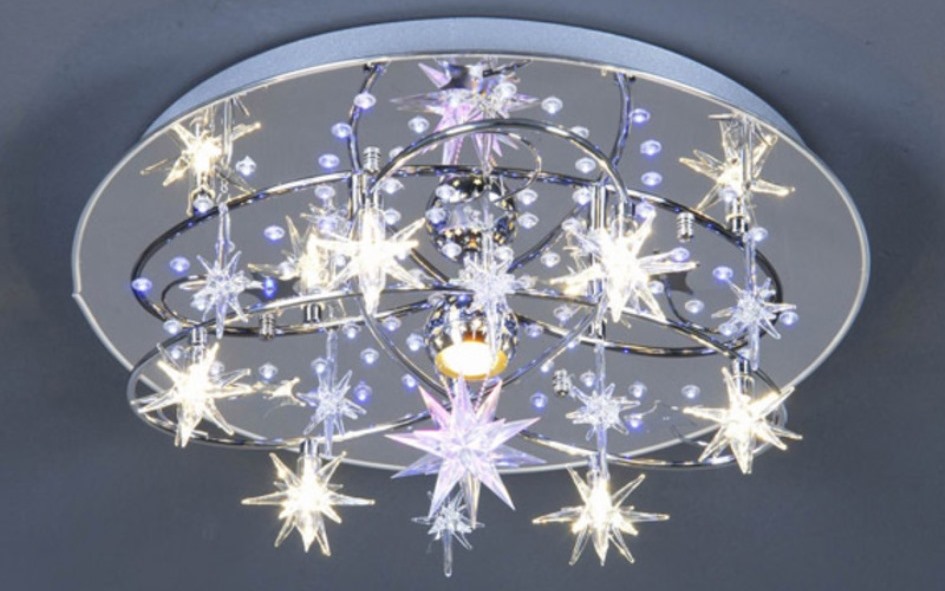

Красота и многофункциональность

Новые ЛЭП люстры смотрятся очень красиво и рассчитаны на выполнение различных операций по переключению яркости освещения, изменению цвета, включению освещения при входе человека, музыкальному сопровождению. Конструктора наделили новые осветительные приборы красотой, многофункциональностью и работой от выключателя и пульта управления. Обычно в них должны гармонично функционировать лампы накаливания и светодиоды, выполняя любые режимы работы, которые желает хозяин:

• выполнение команды по освещению только всеми или половиной ламп накаливания;
• совокупное свечение половины ламп накаливания с отдельным уровнем светодиодов;
• освещение всех лам накаливания и всех светодиодов;
• функционирование только светодиодных ламп;
• другие варианты освещения, изменения цвета, в зависимости от количества уровней и возможностей.

Осветительный прибор должен исправно выполнять все эти функции через пульт управления (иногда бывает 2 пульта) и исполнять основные действия через выключатель.

схема энергосберегающей светодиодной люстры

схема светодиодной люстры

устройство и схема подключения люстры

устройство контроллера

Энергосберегающих ламп и их особенности.

Преимущества светодиодной люстры

Главным достоинством применения светодиодной лампы в люстре является время выхода на полную мощность. Взгляните на лампу накаливания: при включении яркость повышается постепенно. Аналогичная ситуация с галогенными и, тем более, люминесцентными (ртутными) источниками. Что касается светодиодных лампочек, то они начинают полноценно светить моментально после включения.

Выше уже писалось о безопасности. Для питания светодиодов требуется минимальное напряжение, поэтому эти устройства не представляют опасности при замене, вкручивании или демонтаже. Если ремонтировать лампу накаливания не имеет смысла, то светодиодная зачастую является ремонтопригодной.

Монтаж светодиодной ленты

После
крепежа профиля переходим к лед ленте. Отрезаете ее нужной длины.

Делается это
в специальных местах, обозначенных «ножницами» или другим похожим
рисунком. Там, где расположены контактные площадки.

Если лента оказалась короткой, ее можно нарастить при помощи пайки.

Далее, при
отсутствии заводского штекера переходника, опять же припаиваете два провода
питания в начало ленты.

Только не забудьте их предварительно протянуть через боковую заглушку.

Есть заглушки с заводскими отверстиями под это дело.

Все паяльные
работы делайте заранее, на столе, а не на весу, когда хорошего контакта при
отсутствии навыка не добиться.

У кого нет желания заниматься пайкой, может воспользоваться специальными коннекторами.

Их за сущие копейки продают в хозяйственных магазинах или на Али.

При
определенной доработке, эти пластиковые штуковины можно даже запрятать внутри
профиля.

Иначе в открытую, все это будет выглядеть не очень эстетично.

Провода
подбирайте такой длины, чтобы их хватило с небольшим запасом до места
размещения блоков питания.

Далее, аккуратно снимаете самоклеящуюся подложку с Led ленты.

Для большей
надежности все таки не стоит на 100% доверяться этим двухсторонним скотчам.
Поэтому никогда не помешает нанести дополнительно несколько капель клея на
плоское основание профиля.

При этом не
забудьте тщательно протереть и очистить поверхность.

Самый лучший
вариант клея — в виде геля.

Только не вздумайте использовать термоклей из пистолета. Почему, описано в статье про ошибки самых популярных способов крепления светодиодной ленты.

Провода
питания выводятся к месту установки блока от инфракрасного датчика и источника
питания Led подсветки.

Переходим к
подключению и сборке всей схемы воедино.

Сборка

На сегодняшний день рынок осветительных приборов может похвастать невероятно богатым ассортиментом. Светодиодные светильники можно приобрести практически в любом строительном магазине, или же в магазине с бытовой электротехникой. Собрать светильник достаточно просто – но перед этим нужно определиться с желаемым типом освещения, ведь широкий ассортимент говорит о разнообразии характеристик.

Основная классификация светодиодных светильников включает в себя следующие группы приборов:

• Линейные;
• Потолочные;
• Настенные;
• Промышленные;
• Прожекторы;
• Подводные;
• Контроллеры.

Стоит рассмотреть несколько наиболее распространенных видов светильников, чтобы понимать, о чем идет речь:

1. Светодиодные ленты. Такое освещение лучше всего подходит для коридора, где особенной необходимости в точечных светильниках нет. Светодиодные ленты продаются в сборе. На одной стороне изделия располагается заглушка, а на другой – провода, которые подключаются к питанию. Разумеется, блок питания должен соответствовать мощности ленты, а при подключении нужно следить за полярностью проводов. Недостатком таких устройств является высокая степень нагрева, из-за чего их нельзя устанавливать в узких каналах с плохой вентиляцией.
2. Точечные светильники. Поскольку светодиодных лент недостаточно для полноценного освещения больших помещений, в них приходится использовать точечные осветительные приборы. Такие устройства располагаются на стенах или потолке, причем нередко их немного наклоняют, чтобы создать наиболее комфортное освещение. Подбирая такие приборы, нужно очень хорошо рассчитать всю электросеть, чтобы ее отдельные элементы соответствовали друг другу.
3. Светильники с датчиками движения. По большому счету, это всего лишь модификация обычных светодиодных ламп. В таких устройствах имеются датчики, отслеживающие движение и запускающие освещение только в то время, когда это необходимо. Такие устройства, во-первых, очень хорошо подходят для освещения участков, где постоянный свет не требуется, а во-вторых, имеют более высокий рабочий ресурс за счет значительно меньшего времени работы.
4. Собранные светильники с радиаторами. Пожалуй, самый удобный вид устройств – готовые светильники не предполагают сборки. Обычно такие приборы покупают при отсутствии опыта или знаний, необходимых для самостоятельной сборки всех элементов устройства.

Впрочем, если все же есть необходимость собирать светильник самостоятельно, то нужно приобрести весь комплект деталей и приступать к работе. Сначала нужно к радиатору, покрытому термопастой, прикрепить светодиод (или светодиоды, если радиатор рассчитан на несколько ламп). При сборке нужно обязательно следовать инструкции и всегда следить за тем, чтобы мощность устанавливаемых светодиодов соответствовала мощности остальных элементов системы.

С демонтажем патронов и установкой перемычек

Другой метод более скрупулезный, зато не требует никаких лишних затрат.

Снимаете боковые крышки со светильника

Делать это нужно осторожно, т.к. в современных изделиях защелки сделаны из хрупкой и ломкой пластмассы

После чего, можно демонтировать контактные патроны. Внутри них расположены два контакта, которые изолированы друг от друга.

Такие патроны могут быть нескольких разновидностей:

Все они одинаково подходят для ламп с цоколем G13. Внутри них могут быть пружинки.

В первую очередь они нужны не для лучшего контакта, а для того, чтобы лампа не выпадала из него. Плюс за счет пружин, идет некоторая компенсация размера длины. Так как с точность до миллиметра, изготовить одинаковыми лампы не всегда  получается.

К каждому патрону подходят два провода питания. Чаще всего, они крепятся путем защелкивания в специальных без винтовых контактах.

Проворачиваете их по часовой и против часовой стрелки, и приложив усилие вытаскиваете наружу один из них.

Как уже говорилось выше, контакты внутри разъема изолированы друг от друга. И демонтируя один из проводков, вы фактически оставляете не удел одно контактное гнездо.

Весь ток теперь будет течь через другой контакт. Конечно, все будет работать и на одном, но если вы делаете светильник для себя, имеет смысл немного усовершенствовать конструкцию, поставив перемычку.

Благодаря ей, вам не придется ловить контакт, проворачивая светодиодную лампу по сторонам. Двойной разъем обеспечит надежное соединение.

Перемычку можно сделать из лишних проводов питания самой лампы, которые у вас обязательно останутся в результате переделки.

Тестером проверяете, что после монтажа перемычки, между ранее изолированными разъемами есть цепь. То же самое проделываете со вторым втычным контактом на другой стороне светильника.

Главное проследить, чтобы оставшийся провод питания был уже не фазным, а нулевым. Остальное выкусываете.

Особенности замены

Заменять лампочки в люстре нужно, следуя пошаговой инструкции. Она схожа для подвесных потолков и точечных светильников.

В подвесном потолке

Алгоритм замены в подвесном потолке:

• Обязательно нужно обесточить помещение;
• выполняется замена трансформатора на светодиодный источник питания;
• вытаскивается патрон из светильника;
• устанавливается светодиодная лапочка;
• при необходимости изолируется проводка;
• проверяется, плотно ли зафиксирована люстра.

В точечном светильнике

Действия по замене для точечных светильников остаются теми же:

• обесточивается комната;
• удаляется фиксирующее кольцо;
• галогенка вытаскивается из люстры;
• устанавливается новый прибор;
• надежно фиксируется корпус лампы.

Алгоритм замены точечного светодиодного светильника для галогеновых ламп такой же, важно не забыть поменять источник питания на трансформатор. Устанавливать новую галогеновую лампу лучше в перчатках, чтобы не оставлять следы на поверхности корпуса

https://youtube.com/watch?v=Ga_UIpdcdtE

Ошибка №3 Несовместимость с диммером

Если лампочки накаливания без проблем диммируются и свободно работают с любым диммером, то у светодиодных с этим делом могут возникнуть реальные проблемы.

Они либо вообще не поддаются диммированию, либо на низких уровнях напряжения
начинают моргать и мерцать. Это связано с особенностями их блоков питания.

Лампы Ильича или галогенки для диммера воспринимаются всего лишь как
резистивная нагрузка. А вот со светодиодными все гораздо сложнее.

Не хотите попасть в просак, ищите на упаковке специальный значок.

Если вы уже купили Led лампу, которая не поддается такой регулировке и поменять ее нет возможности, то можете параллельно светодиодной подключить одну лампу накаливания.

В этом случае все заработает как надо.

Расчеты сопротивления источника и светодиодов

Теперь для интереса посчитаем выходное сопротивление источника питания и сопротивления светодиодов. В расчетах участвуют – старый добрый Ом со своим знаменитым законом и формула делителя напряжения.

Итак, для случая на 30 светодиодов имеем:

• Напряжение холостого хода источника тока – 305 В,
• Напряжение источника тока под нагрузкой – 107 В,
• Ток в цепи (да, ещё старина Кирхгоф со своим 1-м законом!) – 0,02 А.

Чтобы расчеты были понятнее, прилагаю схему:

Схема для измерения сопротивлений

Предполагаем, что на вход схемы подается напряжение от идеального источника ЭДС с нулевым внутренним сопротивлением. Реальный источник электричества имеет внутреннее сопротивление Ri, которое мы сейчас посчитаем.

При измерении напряжения холостого хода Uн = Uхх = 305 В, поскольку входное сопротивление вольтметра гораздо больше внутреннего сопротивления источника Ri.

При подключении нагрузки Uн = 107 В, значит, напряжение, падающее на внутреннем сопротивлении источника Ri, равно 305 – 107 = 198 В.

Зная ток, посчитаем внутреннее сопротивление:

Ri = 198 В / 0,02 А = 9900 Ом.

Много это или мало? Всё познается в сравнении. В данном случае – в сравнении с сопротивлением нагрузки:

Rн = 107 В / 0,02 А = 5350 Ом.

Это – сопротивление последовательно соединенных светодиодов, когда через них протекает ток 0,02 А. Значит, сопротивление одного светодиода равно 5350 Ом / 30 = 178 Ом.

Мы видим, что сопротивление источника электропитания больше сопротивления нагрузки. Значит – перед нами – источник тока. То есть, при изменении сопротивления нагрузки (количества светодиодов) в некоторых пределах ток почти не меняется.

Можно посчитать сопротивление диодов, когда их 22 штуки, оно будет меньше из-за того, что ток будет больше, а вольт-амперная характеристика диода нелинейна.

Ладно, что-то мы отклонились от темы.

Теперь – обещанный десерт.

Тонкости замены галогеновых ламп на светодиодные

Что важно учесть при замене галогеновых ламп на светодиодные:

1. Цоколь. Выбирать следует LED с таким же цоколем, что в оригинальной люстре.
2. Проблемой может быть низкое энергопотребление светодиодных сборок.  Отдельные модели электронных трансформаторов снабжены функцией автоматического отключения при малой нагрузке. С диодами люстра может мигать или не работать вообще. Решается удалением трансформатора с заменой на led драйвер.
3. Направленность света LED ламп. Угол распространения светового потока у галогенок 360°, у светодиодов — зависит от конструкции. Выбирайте модели с линзами широкого рассеивания, желательно с матированным рассеивателем, иначе получите неравномерное освещение.
4. Помните про конструкцию плафона при выборе светодиодных лампочек. Led лампа может не поместиться в прежнее посадочное место или будет выступать и выглядеть неэстетично.
5. Цветовая температура светодиодных ламп. Большинство LED светят холодным белым светом (4000К — 6000К) их нежелательно ставить в детские. Для гостиной или рабочего кабинета — отличный вариант.

https://youtube.com/watch?v=_rjpqQ5pek0

Целью переоснащения люстр служит экономия электричества. Стоит понимать, что модернизация одного источника света окупится не раньше чем через два-три месяца (для комнат с постоянным использованием освещения). Эффективней провести перемонтаж сразу нескольких участков жилого помещения.

Выбирая полупроводниковые светильники не нужно экономить. Скупой платит дважды. Дешевое изделие, выпущенное неизвестным производителем чаще низкого качества и быстро приходит в негодность.

Особенности замены

Заменять лампочки в люстре нужно, следуя пошаговой инструкции. Она схожа для подвесных потолков и точечных светильников.

В подвесном потолке

Алгоритм замены в подвесном потолке:

• Обязательно нужно обесточить помещение;
• выполняется замена трансформатора на светодиодный источник питания;
• вытаскивается патрон из светильника;
• устанавливается светодиодная лапочка;
• при необходимости изолируется проводка;
• проверяется, плотно ли зафиксирована люстра.

В точечном светильнике

Действия по замене для точечных светильников остаются теми же:

• обесточивается комната;
• удаляется фиксирующее кольцо;
• галогенка вытаскивается из люстры;
• устанавливается новый прибор;
• надежно фиксируется корпус лампы.

Алгоритм замены точечного светодиодного светильника для галогеновых ламп такой же, важно не забыть поменять источник питания на трансформатор. Устанавливать новую галогеновую лампу лучше в перчатках, чтобы не оставлять следы на поверхности корпуса

Принцип работы

Основным элементом конструкции LED-лампы является драйвер. Сетевое напряжение поступает на электронную плату и проходит через сглаживающий конденсатор с резистором. Благодаря этому ограничивается показатель электротока. Затем питающее напряжение попадает на диодный мостик, состоящий из 4 разнонаправленных полупроводниковых приборов. Этот элемент конструкции необходим для преобразования переменного тока в постоянный. После диодного моста на схеме расположены еще один конденсатор и резистор.

Вам это будет интересно Блок питания из энергосберегающей лампы своими руками

С их помощью показатель электротока снова понижается и ему задается требуемая частота. В результате напряжение питания с необходимыми параметрами попадает на группу последовательно соединенных светодиодов, которые начинают излучать световой поток.

https://youtube.com/watch?v=y0JVFJbjUwk

Как демонтировать люстру с натяжного потолка

Со съемом люстры обычно не возникает особых затруднений. Чтобы не подвергать себя опасности от поражения током, лучше заранее обесточить все жилище, а не только одну комнату. Это позволит спокойно себя чувствовать даже новичку.

Особенности демонтажных работ:

• Если для крепления прибора к потолку используется крюк, первым делом освобождают его от защитного колпака. Просунув пальцы в образовавшуюся щель, нужно найти этот крюк. Вытянув провода таким образом, чтобы они хорошо просматривались, их нужно разъединить. Далее, крепко обхватив прибор в месте его крепления, аккуратно снимают.
• При использовании крепежной крестообразной планки необходимо начать с демонтажа плафонов, ламп и хрупких декоративных деталей. Далее, отвинтив колпак, обнажают крепежные элементы. Чтобы снять подвесы, нужно открутить саморезы. После этого разрешается снимать люстру вместе со всеми крепежами. В заключении убирают изоляцию и разъединяют провода.

Габаритные и тяжелые люстры рекомендуется демонтировать с помощью напарника.

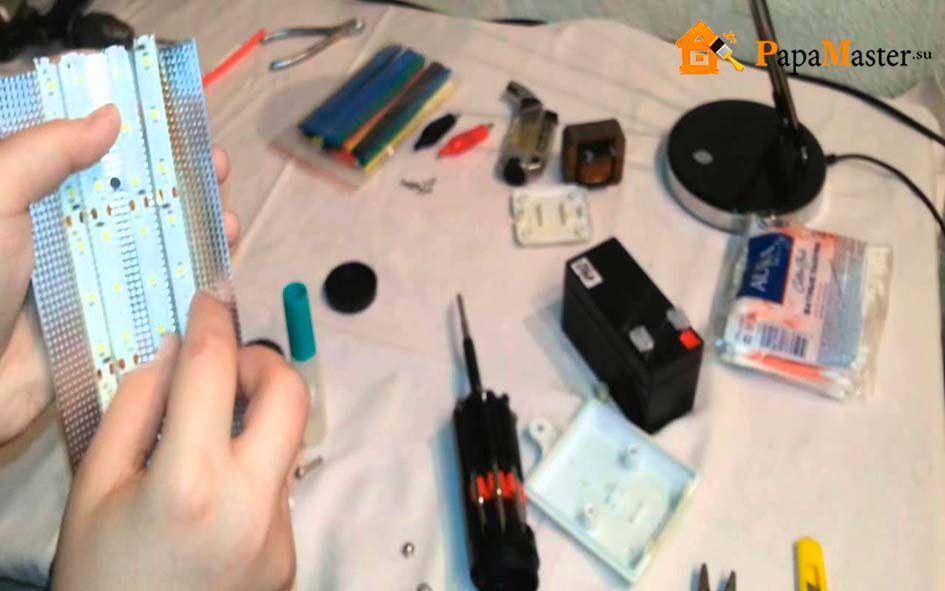

Устранение поломки люстры с дистанционным управлением

Часто ремонт светодиодных люстр необходимо делать из-за перегрева самой матрицы. Сначала отвинчивают крепления и визуально осматривают внутреннюю часть люстры

Затем осторожно пробуют двигать плату, на месте. Определяют, нет ли обрыва проводов от блока управления, не отгорел ли провод от перенапряжения

Если отгорел, паяют на место. Проверяем поочередно все детали.

Затем понадобится оригинальная схема люстры. Без неё можно провести ремонт только люстры без дистанционного управления. Если есть блок дистанционного управления, меняют в нём батарейки на новые элементы. Светодиодные люстры с пультом управления встречаются часто, здесь понадобится для выявления поломки, точная схема контроллера люстры.

Блок управления люстрой обычно наглухо запаян в оболочку, а на неё производители прорисовывают схемы. Только это схемы подключения проводов и элементов освещения.

Встречаются и блоки с разборным корпусом, тогда вариант упрощается. При не разборном блоке позваниваем с помощью тестера выходной сигнал на элементы освещения (светодиоды). При отсутствии подачи напряжения причина может быть в поломке приёмника сигнала. Разбираем его, проверяем визуально контакты и дорожки на плате, целостность деталей. Если подача напряжения идёт на одну ветку освещения, значит поломка в блоке управления, а не в самом приёмнике сигнала.

Сгоревшую деталь можно выпаять и прозвонить, для начала все сопротивления (смотреть схему), поставив на приборе значок ОМа. Затем ёмкость конденсаторов, благо на них есть обозначения, полярность и вид также важен при проверке.

Обозначение на схеме

При обнаружении несоответствия в номинале, перепаиваем.

Блок управления люстрой отвечает за интенсивность и режимы горения светодиодных элементов. Нарушение одной из цепи (в плафонном варианте светильника), не выводит из строя блок, возможно, сгорел предохранитель.

Но всё же, проверьте блоки, нет ли на них оплавленных мест, есть, замените его новым. При неправильном подключении проводов горят только детали в блоке питания. Блок регулятор защищён от чрезмерных нагрузок. Его можно прозвонить по схеме.

https://youtube.com/watch?v=kfcfXjM5RH8

https://youtube.com/watch?v=DGW9N9zAMLA

Видео:

Как устроена люстра

Конструкцией приборов с пультом управления предусмотрены модульные блоки. Ключевые узлы: светодиодные светильники, блок питания, контроллер (блок радиоуправления). Причем существуют разные модели: исключительно с осветительными элементами на базе диодов; комбинированный вариант, в котором предусмотрены галогенные лампочки и светодиодные излучатели. Присутствие контроллера в конструкции делает осветительный прибор с пультом управления намного более функциональным, так как с его помощью можно изменять режимы освещения.

От контроллера отходит пять проводов: четыре с одной стороны (три фазы, один ноль); один с другой (антенна), который никуда не подключается. Благодаря тому, что светодиодный блок соединяется с блоком питания, такой прибор можно подключать к электросети.

Если помимо диодов установлены и галогенные лампы, то для работы последних также требуется питающий элемент в виде понижающего трансформатора. Каждый из блоков питания для источников света должен соответствовать им по уровню нагрузки. Конструкция пульта управления: транзисторы и микросхема, функция которой заключается в кодировке команд с дальнейшей их передачей.

Это интересно: Как рассчитать расстояние между светильниками? (видео)

Как поменять лампу на натяжном потолке?

Кандидат наук, эксперт сайта.

Источники света время от времени проявляют свое негативное свойство – могут перегорать. В такой ситуации замена светильников в натяжном потолке производится хозяевами жилья своими руками. Вызов специалистов для этого вида работ будет воспринят окружающими с недоумением: неужели не хватает ума справиться с простой лампочкой. Лампочка то простая, но современные виды и типы освещения имеют различные принципы крепления, не владея информацией о которых выполнить замену сложно, а иногда и невозможно. О том, как заменить светильник в натяжном потолке, и пойдет речь ниже.

Самодельный рассеиватель

Следующее что вам понадобится — это фольга. Она продается в рулонах для запекания.

Разматываете
рулон и аккуратно заминаете фольгу по всей площади, чтобы получилась
максимально мятая, шершавая структура.

Чтобы
случайно не проделать дырку ногтями, одевайте перчатки.

После этого
фольгу нужно наклеить на большой кусок картона. Возьмите его из-под
какой-нибудь коробки от телевизора или другой бытовой техники.

Только не
разглаживайте фольгу при наклеивании

Очень важно сохранить грубую текстуру
поверхности

В конечном итоге у вас должен получиться вот такой квадрат. Размеры квадрата должны совпадать с размерами двух уголков, подготовленных ранее.

По краям этого картона с фольгой, на болты с гайками крепите алюминиевые уголки с трубками.

Это будет заготовка под корпус светильника.

Крепление и подключение проводов

Методика крепления люстры к потолку остается прежней. Классические варианты предусматривают крюк или металлические DIN рейки, которые вкручиваются в потолок и на них фиксируется корпус люстры. Для каждой модели прилагается инструкция, как это сделать.

Крюк для крепления люстры на потолке

Металлические планки для крепления люстры

Сложность при сборке системы дистанционного управления, подключения люстры заключается в том, где установить контроллер. Контроллер – это один из важнейших элементов дистанционной системы управления, он принимает сигналы, посылаемые с пульта или стационарного выключателя, и осуществляет заданные сигналом коммутации для установленного режима освещения. Опции могут быть самые разные:

• включение отдельных групп ламп на люстре;
• регулировка яркости освещения;
• на стационарном пульте бывают функции поиска дистанционного пульта – нажимается соответствующая кнопка и подается сигнал, который включает на дистанционном пульте мелодию или тональный звук, что значительно облегчает его поиск.

Обычно контроллер имеет малые габариты и легко помещается под декоративный колпак люстры, который закрывает колодку подключения проводов на потолке.

Установка контроллера в корпусе люстры

Можно установить контроллер в стене со  стационарным переключателем или в другом месте, для этого придется протянуть от него провода к люстре и стационарному пульту управления.

В квартирах для освещения обычно предусматривают двойной или тройной выключатель, контроллер расширяет эти возможности.

Различные модели контроллеров имеют отличия в схемах подключения. К каждому изделию прилагается электрическая схема, иногда даже пиктографический рисунок, где указан цвет проводов и места соединения. При сборке рекомендуется придерживаться этих инструкций. В большинстве случаев на контроллере три контакта для подключения к сети –  фаза, ноль и заземление, и 2–4 контакта на отдельные группы ламп, которые подключаются к фазным проводам люстры (обычно коричневого цвета).

Одноканальный контроллер и пульт дистанционного управления

Все нулевые концы соединяются скруткой в один контакт, который изолируется кембриком, изолентой или специальными пластиковыми колпачками. Провода заземления (желто-зеленого цвета)  соединяются таким же образом и фиксируются предусмотренным для этого болтом на корпус люстры. Если такого крепления нет, допускается заизолировать контакт и никуда не подключать.

Многоканальный контроллер и пульт дистанционного управления для люстры

Монтаж контроллера и все электрические соединения делаются при обесточенной сети в помещении этого здания.

Частые поломки

На практике часто встречаются поломки разного рода:

• осветительный прибор светодиодного типа не работает вообще, ни от пульта, ни через выключатель;
• не работает включение через пульт;
• не выполняются некоторые команды, посланные с пульта;
• прослеживается слабое или тусклое свечение;
• наблюдается мигание;
• слышны щелчки при переключении.

При возникновении этих или подобных поломок следует попытаться разобраться с причиной поломки и попытаться отремонтировать светодиодную люстру своими руками. Умельцы, разбирающиеся в электричестве, справятся со светодиодным освещением.

изготовление своими руками

Не так часто требуется ремонт светодиодных светильников и люстр своими руками. Допустим, купили по глупости в FixPrice эту одноглазую змею, а потом мучайся с ней. Сначала обнаруживается, что сам светодиодный светильник сравнительно мало по сравнению с гибкой штангой. Когда втыкаешь это хозяйство в ноутбук, создаётся впечатление, что сейчас вывернет USB порт, от которого питается это чудо. Наконец, удаётся устроиться поудобнее, и обнаруживается, что вся клавиатура никак не может быть охвачена светодиодным светильником. А для чего он тогда нужен? В итоге получается, что выгоднее не париться, а просто взять себе светодиодные лампочки и без всякого зазрения совести тратить ватт 20 на освещение всей комнаты. А теперь обо всем поподробнее.

Похожие записи:

Мощность электрического тока Что такое балансное подключение наушников и зачем это нужно? Предварительный усилитель своими руками Как пользоваться компасом, принцип работы, обозначения и для чего он нужен Схема акустического датчика (звуковое реле) на микросхемах cd4069, cd4020 Световой поток и технические характеристики днат 150 вт
