Подключение светодиодной ленты к блоку питания: 7 способов

Выбор светодиодной ленты

Для начала нужно понять, что представляет собой этот осветительный прибор. Это непривычная многим, большая по размерам лампа, которую достаточно просто установить и подсоединить к существующей электросети. Светодиодная лента состоит из маленьких лампочек одного или разных оттенков, расположенных на тонкой ленте. Светодиоды (а также резисторы, оказывающие сопротивление) располагаются на определенном расстоянии друг от друга. Стандартная ширина ленты составляет 1 см, а толщина всего 3 мм.

Чаще всего в обиходе электрики называют этот миниатюрный осветительный прибор, как «дюралайт» или «лента дюралайта». Потому что наматывается лента на катушку и продается готовыми отрезками, длиной по 5 м.

Огромный выбор светодиодной ленты заставляет покупателя задуматься, какую ленту лучше всего приобрести, чтобы справиться с подключением самостоятельно.

Рассмотрим популярные виды ленты:

1. С защитой от влаги. Такую ленту с множеством небольших лампочек можно установить в местах освещения, где присутствует повышенная влажность. Например, на кухне, в ванной комнате, в неотапливаемых помещениях.
2. На липкой основе – не нужно прилагать много усилий, чтобы выполнить монтаж светодиодной ленты в труднодоступных местах или там, где невозможно просверлить отверстия для крепления. Например, такая лента на липкой основе подойдет для монтажа в шкафу или в кладовке.
3. Одноцветная и разноцветная. Стандартный цвет свечения лампочек – белый, но можно приобрести ленту с красными, синими, зелеными и желтыми лампочками. Можно купить одноцветную катушку дюралайта или выбрать ленту с разноцветными лампами, которые подключены последовательно. Такой вариант намного интереснее, так как при помощи специального блока – контроллера, можно контролировать последовательность включения каждого цвета.

Почему стоит остановить свой выбор на светодиодной ленте? Этот незаметный осветительный прибор часто остается без внимания, потому что покупатели не знают, каковы достоинства этого товара.

Преимущества светодиодной ленты:

• небольшая мощность, а значит и экономное расходование электроэнергии – получается, что можно организовать красивое освещение в помещении и при этом сэкономить свой бюджет;
• длительный срок эксплуатации позволяет не задумываться об альтернативном источнике освещения. Прослужит прибор от 5 до 12 лет;
• из-за того, что лампочки расположены на гибкой основе, можно придать ленте желаемую форму с мягкими очертаниями и выполнить монтаж светодиодной ленты в любом, даже самом труднодоступном месте;
• у покупателя есть отличная возможность сэкономить семейный бюджет и приобрести ровно столько ленты, сколько необходимо. Продавец отрежет вам ленту нужной длины (кратность резки составляет 6-10 см, то есть через каждые 3 или 5 лампочек);
• отличный КПД. Если сравнивать работу светодиодной ленты с обычными лампами накаливания, то можно сделать вывод, что 70% тепла, отдаваемого осветительным прибором уходит на обогрев помещения, но не на освещение. А светодиодная лента как раз не выделяет тепло, зато расход электроэнергии тратится только на организацию освещения;
• лампочки не мерцают, а значит и не портят зрение;
• не изучают ультрафиолет;
• выдерживают перепады напряжения в сети;
• работают при низком давлении, так как при установке используются дополнительные блоки питания;
• возможность подобрать любой оттенок ленты и цвет лампочек;
• отвечают нормам экологии и пожаробезопасности;
• с годами качество свечения лампочек не изменяется;
• осуществить установку ленты можно самостоятельно, особенно если использовать ленту на липкой основе. Или проявить смекалку и чтобы не сверлить в стене отверстия и не мусорить в помещении, где уже сделан ремонт, можно наклеить на обратную сторону крепкий двусторонний скотч и «посадить» лампочки в нужном месте;
• производитель дает гарантию на свой товар, чего нельзя сказать о других осветительных приборах (лампы накаливания и люминесцентные).

Недостатков у ленты всего 2: это недостаточная яркость, если сравнивать свечение светодиодных ламп с обычными лампами и низкая цветопередача. То есть, предметы при включенной ленте не будут такими яркими, как при солнечном свете. Более того, многоцветная лента часто «уходит» в один из цветов при установке лампочек белого цвета (свечение синим, зеленым или желтым оттенком).

Подсветка помещения светодиодной лентой. Фото:

Что нужно учесть при подборе блока питания?

Чтобы подключить светодиодную ленту, нужен блок питания или драйвер. Это разные устройства.

Драйвер выдает стабилизированный ток. Например, 300 мА. И если подключить слишком короткую ленту, напряжение станет больше номинального, и диоды сгорят. А если слишком длинную, то они будут светить тускло. Поэтому через драйвер подключается только та светотехника, на которую рассчитан этот адаптер. Справка: срайверы применяются в готовых изделиях, таких как лампочки и гирлянды.

Блок питания. Он отрегулирован по напряжению. Это значит, что на выходе мы получим ровно 12 В независимо от потребляемой мощности. Блоки питания универсальны и подобрать их легче, чем драйверы. Нужно учесть несколько моментов.

Общая мощность ленты

Единица измерения – Вт/м. Она зависит от 2-х величин.

• Тип светодиодов. Самые тусклые ленты служат для декоративных целей и оснащаются диодами типа 3528. Ими можно подсветить контуры объектов. А для яркого освещения нужны диоды типов 5050 (самые распространенные) и 2535.
• Количество светодиодов на одном метре ленты – 30, 60 или 120.

Вентиляция трансформатора

При работе блок питания нагревается, и его нужно охлаждать. Это делается несколькими способами.

• Модели с активным охлаждением оснащены кулером, который гонит поток воздуха внутрь корпуса. Их достоинства – большая мощность и меньшие размеры, а минусы – кулер шумит и со временем изнашивается. Такая система нужна, когда подключается лента на 800 Вт и более.
• Адаптеры с пассивным охлаждением чаще применяются в бытовых условиях. Они бесшумные, но занимают чуть больше места. Да и располагать надо так, чтобы был приток свежего воздуха. Зато они надежнее, поскольку нет подвижных частей. И лучше защищены от непогоды.

Адаптеры питания различаются по степени защиты.

• Открытые. Самые простые и дешевые модели, но и самые «нежные». Их применяют только в комнатных условиях, где нет пыли и невысока влажность.
• Полугерметичные. Защищены от легких капризов природы. Крупная пыль и водяные брызги для них нестрашны, а вот постоянная влажность быстро «убьет» адаптер. На улице их нужно прятать под навес, а лучше в монтажную коробку. Степень защиты – IP54.
• Герметичные. Через защищенный корпус не проникнут пыль и влага. Они подойдут и для уличного освещения, и для работы во влажной среде, такой как ванные комнаты и бассейны. Степень защиты – IP65 или IP68 (*6 – полная защита от пыли, *5 – защита от водяных струй, *8 – устройство выдержит погружение в воду).

Чтобы лучше разбираться в степенях защиты, воспользуйтесь таблицей. Кстати, она подходит для всей электроники.

Внутреннее устройство всех этих адаптеров одинаковое. Выходное напряжение для питания ленты – 24 Вольта, 12 В или 5 В. Диодная полоса работает на постоянном токе, и поэтому подключать в сеть непрямую ее нельзя. Хотя некоторые по ошибке так делают. Последствия – лента перегорает, и может вспыхнуть пожар.

На что стоит обратить внимание при подключении светодиодной ленты: основные правила

Перед тем, как приступить непосредственно к выполнению работы, необходимо учесть несколько простых нюансов, которые позволят выполнить работу не только правильно, но и максимально качественно.

В первую очередь обратите внимание на длину изделия. Сначала подсчитайте общую длину того места, где вы собираетесь установить ленту

Благодаря этому вы сможете правильно подобрать и разрезать готовое изделие. Не забывайте и о соблюдении полярности, ведь светодиодная лента является устройством типа полупроводника. Если же вы что-то сделаете неправильно в этой ситуации, изделие не будет включаться и тогда можно будет исправить ошибку.

При подключение светодиодной ленты к сети 220в, ее необходимо разрезать. Помните, что сделать это можно только в специально отведенных для этого местах, ведь подключить можно не всю ленту, а только ее отдельные части. Если же вы разрежете не в том месте, где положено, то это не повредит в целом ленту, но несколько диодов, которые теперь не будут соединены друг с другом — не будут гореть.

Инструкция и схема подключения должна соблюдаться в строгом порядке, ведь это позволит избежать многие ошибки в монтаже. Чтобы быть уверенным в своих силах можно дополнительно посмотреть видео материалы на нашем сайте, где будут показаны все подробности и порядок выполнения действий.

Полугерметичные блоки

Если же вас не устраивает ни один из вышеприведенных вариантов и переплачивать вы не намерены, то обратите внимание на третий вид блоков. Это полугерметичные модели

По английски они называются Rainproof, хотя полноценной защиты от дождя и не обеспечивают.

Поэтому ставить их непосредственно на улице под открытым небом нельзя. Здесь индекс влагозащиты равен IP54.

Где же их можно монтировать? Они идеально подойдут для следующих помещений:

большие склады

чердаки

садовые беседки

подсобные и неотапливаемые помещения

крыши

У этих полугерметичных блоков есть защитный корпус и крышка, которая легко открывается, предоставляя доступ ко всем внутренностям. По бокам расположены вентиляционные отверстия.

Но в отличие от простых насверленных «дырок» в негерметичных экземплярах, эти отверстия имеют защиту от капель в виде выпуклого ската.

Главная конструктивная особенность таких БП — наличие встроенного внутреннего вентилятора.

К примеру в негерметичных блоках, вентилятор ставится в мощные экземпляры, начиная от 300Вт.

В этих же моделях, встроенное охлаждение идет уже в девайсах мощностью всего 60Вт.

Недостаток отверстий для охлаждения приходится компенсировать принудительным обдувом. Также сама микросхема здесь заливается прозрачным эпоксидным материалом.

Существенный их недостаток — шумность. Поэтому применять их в жилых помещениях не рекомендуется.

Также при одинаковой мощности, они имеют самые большие габариты среди всех остальных блоков питания. Поэтому чтобы спрятать такую коробку, придется хорошенько поискать подходящее место, либо мастерить отдельную площадку.

Подобрать себе подходящие блоки питания можно у проверенных китайских товарищей:

негерметичные — тута

Slim модели — здесь

герметичные — отсюда

https://youtube.com/watch?v=uVV_VnDJX64

Инструкция по соединению пайкой LED-ленты

Существует несколько способов соединения ленты, которые мы сейчас и рассмотрим более подробно.

Соединение паяльником ленты без проводов

1. Подготавливаем паяльник с регулируемым температурным режимом от 250 до 350°С. При использовании мощного паяльника необходимо контролировать температуру, так как слишком высокая температура может повредить элементы ленты. Советуем использовать тонкий припой с канифолью. Перед работой тонкое «жало» паяльника очищаем металлической щёткой от лишних элементов и протираем мокрой губкой.

   Маломощный паяльник с тонким жалом для светодиодной ленты

2. Закрепляем LED-ленту на ровной поверхности липкой лентой, чтобы она не двигалась во время работы.

   Подготавливаем два отрезка соединяемой ленты

3. Для того чтобы соединить два отрезка с помощью паяльника, необходимо для начала снять силиконовое покрытие (если оно есть) и добраться до места контактов на всех концах. Иначе качественное соединение будет просто невозможным. Зачистку можно сделать острым канцелярским ножом.

   Разрезанная лента с зачищенными контактами

4. Затем мы залуживаем контакты на двух соединяемых лентах и для этого нам надо нанести на них немного припоя очень тонким слоем.

   Разрезанная светодиодная лента с нанесенным на контакты припоем

5. Соединяем две ленты друг с другом немного внахлёст. Для этого мы накладываем ленты друг на друга, соблюдая расположение плюса и минуса. Затем прогреваем хорошо жалом паяльника все места спайки контактов, пока припой полностью не расплавится. Температура нагрева должна быть оптимальной для того, чтобы не получился метод «холодной спайки».

   Спаянная светодиодная лента

   Такая некачественная спайка происходит в том случае, если прогревается, как положено только одна лента.

6. После того как ленты просушатся, подсоединяем их к сети с необходим напряжением. Светодиоды должны хорошо гореть на спаянных лентах с двух сторон. Если происходит искрение или идёт дым, то это означает что произошло перекрёстное или неправильное дуговое соединение.

   Спаянная 20 метровая светодиодная лента

Соединение с проводами

1. Для того чтобы пайка была качественной необходимо разрезать аккуратно ленту также как мы и рассказывали выше и подготовить поверхности к пайке, покрыв их небольшим слоем тонкого припоя.

   Правильно разрезаем светодиодную ленту

2. Затем необходимо взять провод (подойдёт любой, но главное, чтобы с нужным сечением). В принципе, можно взять медный провод Ø 0,8 мм. Очищаем от оболочки и залуживаем его концы. Соединительный провод может быть любой длины, но не менее 1 сантиметра.

   Провода двух цветов для спайки отрезков светодиодных лент

3. Так как контакты для подсоединения совмещены попарно друг с другом, то для большей надёжности необходимо припаять кончики проводов сразу к двум парным контактам. Для этого их надо согнуть под углом 90°.

   Сгибаем провода для пайки под углом

4. Другой конец провода таким же образом припаивается к другому зачищенному отрезку диодной ленты.

   Припаянные к светодиодной ленте провода

5. В конце надеваем специальную термоусадочную трубку, которая защитит места спайки.

   Термоусадочная трубка для места спайки провода и светодиодной ленты

6. Также необходимо отметить, что если для пайки мы брали канифоль, то её можно оставить на припаянных контактов, так как она является своего рода диэлектриком. Но если необходимо, то канифоль удаляется обычным спиртом. После того как мы соединили два отрезка ленты, её можно крепить к необходимой поверхности, сгибая в любом направлении.

   Два отрезка светодиодной ленты, соединенные пайкой с помощью двух проводов

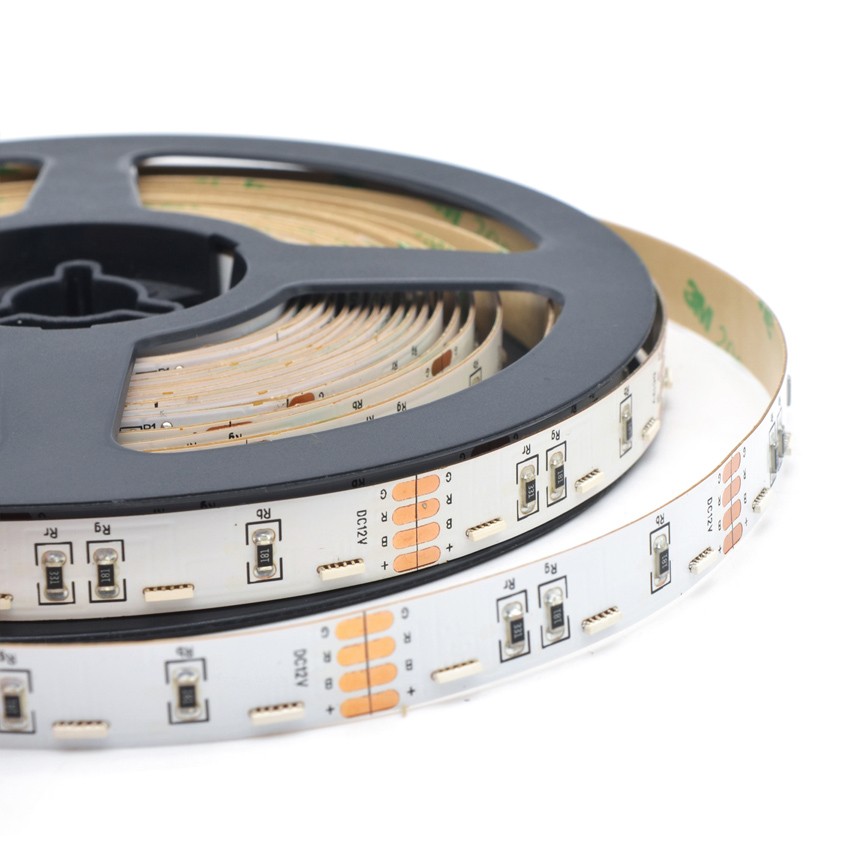

Конструкция светодиодной ленты

Полоса со светодиодами представляет собой печатную плату на гибкой основе из изоляционного материала. Вдоль этой полосы нанесены две токопроводящие полоски с контактными площадками. Между полосками расположены группы из светодиодов и токоограничивающего сопротивления. Все элементы соединяются последовательно и выполнены в корпусе SMD.

В самых распространённых полосах количество светодиодов в группе – три, и напряжение питания =12В. Эти группы отделены контактными площадками с отметкой линии отреза. Разрезать полосу можно только в этих местах. Если отрезать в другом месте, то разрезанная группа работать не будет.

Размер светодиодов и их количество в метре ленты может быть различным. От этого зависят яркость света и потребляемая мощность.

Устройство светодиодной ленты

Достоинства и недостатки ленты 220 В

Светодиодные ленты прямого питания 220В имеют важные преимущества:

• они не требуют использования источника питания;
• могу обеспечить световое оформление на большие расстояния;
• демонстрирует хорошие характеристики в уличных условиях, особенно при низких температурах.
• относительно недорого и доступно;

Говоря о преимуществах светодиодных лент 220В, нельзя не упомянуть и о недостатках. Здесь очень много:

• длина ленты — это не только большое преимущество, но иногда и серьезный недостаток. Выделить таким приспособлением небольшой сегмент не получится;
• ленты, рассчитанные на питание 220 В, не имеют липкого слоя, что несколько усложняет монтаж;
• выпрямитель, входящий в стандартный шнур питания, не имеет сглаживающего конденсатора. Это сделано из соображений компактности, но, следовательно, светодиоды при включении начинают мигать с частотой 100 раз в секунду (100 Гц), невооруженным глазом незаметно, но человеческий мозг способен воспринимать мерцание этой частоты. Оказывает негативное воздействие, по санитарным нормам следует утилизировать;
• у простоты подключения есть один недостаток — отсутствует гальваническая развязка ленты, которая становится опасной и требует надежной изоляции всех соединений. Кроме того, чтобы исключить риск поражения электрическим током, требуется степень защиты не ниже IP67;
• такие устройства стоят недорого, а значит, используются некачественные материалы. Силикон, покрывающий ленту для защиты от влаги, издает заметный запах, который усиливается при нагревании. Это еще одна причина преобладающего наружного применения.
• нагрев светодиодов достаточно высокий и у них практически нет возможности отвода тепла. Обычно такие ленты хорошо защищены от внешних воздействий, но с повышением надежности защиты резко снижается возможность охлаждения. Это причина его использования преимущественно во внешних условиях;

Количество недостатков перевешивает достоинства, но это не так страшно, как может показаться. Светодиодные ленты 220 В предназначены для освещения значительных по длине внешних конструкций. Некоторые недостатки ленты таким образом просто нивелируются, например нагревание или запах силиконового покрытия. Также мерцание мало влияет на органы восприятия людей, так как давно уже никто не рассматривает такую ​​подсветку.

Главный недостаток — невозможность подключения RGB-светильников напрямую. Каждая из них на самом деле представляет собой три ленты, требующие отдельного источника питания. Световые эффекты, отображаемые разноцветными структурами, контролируются контроллером, который параллельно является источником питания.

Без него не обойтись — он будет гореть только одним цветом или всеми тремя одновременно. Кроме того, размер лент RGB не превышает 5 м, что слишком мало для установки на открытом воздухе.

Использование бестрансформаторной схемы

Желание сэкономить на покупке качественного источника питания для светодиодной ленты подталкивает некоторых радиолюбителей к использованию бестрансформаторного блока питания (БТБП). Простая схемотехника, недорогие компоненты и возможность быстрого изготовления своими руками – вот основные преимущества БТБП. Действительно их можно встретить фактически во всей электронной китайской продукции, работающей от сети 220 В (настенные часы, люстры с ПДУ, реле напряжения и т.д.) Но на самом деле схемы питания, в которых нет трансформатора, имеют два существенных недостатка:

1. Отсутствие гальванической развязки, в результате чего потенциал высокого напряжения присутствует на всех участках электрической цепи. Другими словами, прикосновение к оголённым проводникам опасно для жизни и может вызвать сильный удар током.
2. Низкая надёжность. Со временем конденсатор теряет ёмкость, напряжение на выходе снижается, и устройство перестаёт работать. Если же случится пробой конденсатора, то подключенная светодиодная лента полностью перегорит.

Простейший классический вариант бестрансформаторного блока питания показан на рисунке выше. Его главный элемент – гасящий конденсатор (С1), который снижает сетевое напряжение до нужного значения. Затем оно проходит через выпрямитель – диодный мост (VD1), стабилитрон (VD2) и сглаживающий фильтр (С2). Расчёт ёмкости гасящего конденсатора производят, исходя из заданного напряжения и тока в нагрузке. Ввиду перечисленных выше недостатков подключать светодиодную ленту через такой блок питания не рекомендуется.

Основные параметры ленты на 220 вольт

Лед на 220 В отличается следующими параметрами:

1. Нарезается по 50, 100 и 200 см.
2. Мощность ватт на метр.
3. Имеется защита от влаги.
4. Цветовая температура.

Как и любые другие ленты, эта выпускается в разных модификациях по степени защиты от проникновения влаги. Используют IP 67 и 68. Это защита — прочная трубка из силикона. При использовании такой герметичной ленты, разрешается устанавливать диоды во влажных помещениях, к примеру, на улице и в бане.

Если изучить отзывы потребителей, то можно сделать вывод, что светодиодная лента подходит для эксплуатации в условиях низких и высоких температур.

Основание ленты достаточно жесткое, но при этом гибкое. Из-за того, что светодиод имеет жесткое основание, кусок ленты превращают в светодиодный модуль и линейку. Из подобной линейки собирается светильник.

Монтаж бывает самоклеящийся, и не имеющий клеевого основания.

Что такое адресная светодиодная лента?

В первую очередь давайте рассмотрим, что вообще такое
цифровая Led лента, как она устроена и как работает?
По-другому ее еще называют адресной, умной или лентой “бегущий огонь”.

Главное отличие от обычных изделий заключается в присутствии на плате микросхем. Причем они могут быть как встроенными в сам светодиод.

Так и внешними.

Они позволяют управлять режимами работы каждого сегмента
по отдельности. Таким образом можно напрямую запускать и отключать свечение
любого светодиода или пикселя.

В данном случае пикселем называют ячейку из одного или
нескольких светодиодов сразу (обычно по 3 штуки).

Вы сможете управлять как яркостью, так и цветом любого
диода в ленте и при этом создавать совершенно потрясающие световые эффекты:

для автомобиля

для аквариума

на фасаде дома

на ёлке

Многообразие вариантов будет зависеть только от вашей фантазии.

Провода и разъемы

Цифровая лента на конце имеет минимум не два, а три
провода.

V+ (5V или 12V)

V- (GND)

управляющий провод

Два из них — это обычное питание, а третий отвечает за
направление сигнала. К проводам на концах уже готового к использованию изделия
припаяны специальные разъемы:

DI (Digital Input) или цифровой вход в начале ленты

DO (Digital Output) цифровой выход

При наличии таких разъемов подключить ленту неправильной
стороной у вас не получится. Второй конец DO
требуется при наращивании длины световой конструкции.

Ошибка №4
А вот без таких разъемов начало и конец ленты можно и перепутать.

В этом случае ничего гореть и светиться у вас не будет.

Ошибка №5
Слишком длинные провода питания от контроллера.

Если у вас наблюдается ситуация, при которой лента не
загорается, пока вы не коснетесь и не проведете рукой по питающим проводам, то
скорее всего они слишком длинные и управляющий провод подвержен помехам.

В этом случае попробуйте их скрутить косичкой. В
некоторых ситуациях помогает.

Диммер для светодиодной ленты 12В

Светодиодные ленты на 12 вольт работают от источника постоянного напряжения, который должен выдавать ровно 12В. Яркость свечения светодиодной ленты зависит от величины тока, протекающего через светодиоды и схема LED лент собрана таким образом, чтобы при подключении к источнику напряжения 12В через светодиоды проходил ток не более номинального, при котором светодиод обеспечивает максимальную яркость свечения.

При стандартной схеме подключения светодиодная лента выдает постоянную не меняющуюся со временем яркость. Но при необходимости яркость LED ленты все же можно менять. Для этого понадобится дополнительное устройство для управления током, питающим светодиодную ленту. Называют это устройство диммером. Диммер подключается последовательно в цепь питания светодиодной ленты, между блоком питания и LED лентой, при этом управлять диммер может только одним каналом и применяется для управления яркостью монохромных светодиодных лент.

Диммеры для управления яркостью светодиодных лент бывают разные. По принципу работы их можно разделить на три вида, цифровые диммеры, аналоговые и цифро-аналоговые диммеры. Наибольшую распространенность получили цифровые диммеры, потому что они компакты и удобны в эксплуатации.

Диммер подбирается на основе характеристик светодиодной ленты, яркостью которой он будет управлять. При выборе нужно учитывать напряжение питания и максимальный ток, потребляемый LED лентой или же потребляемую светодиодной лентой мощность.

Часто задаваемые вопросы по светодиодным лентам на 12В

Что такое светодиодная лента 12В?

Светодиодная лента на 12В – это светодиодная лента на основе гибкой печатной платы, рассчитанная на работу от напряжения 12В. У такой ленты размещенные с определенным шагом светодиоды подключены по три штуки вместе с ограничивающим резистором последовательно.

Где используют светодиодную ленту на 12В?

Светодиодная лента с напряжением питания 12В является одной из самых распространенных. Она используется для декоративной подсветки помещений или каких-либо объектов, для подсветки ветрин магазинов, для оформления рекламных вывесок и прочего.

Каких цветов бывают светодиодные ленты на 12В?

При установке монохромных светодиодов светодиодные ленты могут иметь основные цвета синий, красный, зеленый и желтый. Также можно встретить фиолетовые, бирюзовые, малиновые, а также специальные ультрафиолетовые и инфракрасные светодиодные ленты. Также есть ленты с белым светом от теплой до холодной цветовой температуры.

Как подключить – 1-й способ

Для подключения вам понадобятся следующие материалы:

сами батарейки

Их суммарное напряжение при последовательном подключении должно быть от 8 до 12В. Есть модели А23, они сразу идут на 12В.

Правда хватит такой емкости на очень короткие, маломощные кусочки ленты до 0,5м. При непрерывной работе не более 30-60 минут.

паяльник

флюс

припой

многожильные медные провода сечением 0,5-0,75мм2

переключатель-тумблер

ну и естественно сама светодиодная лента

Самым проблематичным моментом сборки и подключения будет пайка проводов к батарейке.

Порядок пайки следующий:

сперва нужно хорошо зачистить контакты

Берете кусочек наждачной бумаги или маленький напильник и аккуратно зачищаете верхний слой напыления с плюса и минуса на батарейке.

залуживаете кончики медных проводов

наносите флюс и припаиваете провода к батарейке – красный к плюсу, черный – к минусу

Если это временная и очень маломощная подсветка, то некоторые не парятся с паяльником, а просто обеспечивают контакт на батарейке за счет магнитиков.

На некоторых моделях батареек даже есть отверстие, куда можно предварительно вставить проводок.

то же самое проделываете с кнопкой или тумблером

Только через него пропускаете всего один провод (плюсовой) и припаиваете его на вход тумблера. Выход пускаете на ленту.

пайку проводов на светодиодной ленте нужно выполнять с обязательным соблюдением полярности

Плюс на светодиодной ленте обычно подписывается +12V или просто ”+”. Минус – ”GND”. На RGB подсветке все цвета являются минусовыми контактами.

Как самому подключить светодиодную ленту к 220в без блока питания

а) для подключения ленты к 220 В потребуется использовать маленький выпрямитель, а уже через него лента подсоединяется к розетке.

б) Лента подключается к сети без дополнительных приспособлений.

а) Китайские модели собираются из самых дешёвых материалов и не всегда соблюдаются технологии изготовления.

б) Покупателя могут обмануть. Внешне диоды на 220 В очень похожи на обычные. Поэтому, чтобы убедиться в правильности ленты, потребуется проверить маркировку.

а) Ничем. Процесс аналогичен

б) Потребление энергии этой ленты больше, чем у обычных, поэтому дополнительного придётся подключить алюминиевый профиль или радиатор. Так сборка не перегреется при эксплуатации.

а) Наблюдается мерцание 100 герц. Человеческий глаз не заметит этого, но подобный эффект воздействует на сознание человека — появятся головные боли или утомляемость.

б) Свет слишком сильный и будет ослепить человека.

Ответы:

Когда встает вопрос о подключении ЛЕД ленты, немногие знают, что бывают светодиоды, рассчитанные на 220 В. Но в этом случае для подключения к сети даже не потребуется использовать блок питания на 12 В. Достаточно взять маленький выпрямитель, через который лента подключится напрямую к розетке. К преимуществам этого способа относится простота использования, а также легкость подсоединения к сети. Но есть и свои недостатки. Чтобы разобраться в нюансах, нужно внимательно изучить материал и некоторые нюансы.

Достоинства и недостатки ленты 220 В

Светодиодные ленты с прямым питанием от 220 В имеют важные преимущества:

Говоря о достоинствах LED лент на 220 В, следует упомянуть и о недостатках. Их немало:

Количество недостатков превосходит достоинства, но это не настолько страшно, как может показаться. Назначение светодиодных лент на 220 В — подсветка наружных конструкций значительной протяженности. Некоторые из минусов ленты таким образом попросту нивелируются — например, нагрев или запах силиконового покрытия. Мерцание также мало влияет на органы восприятия людей, поскольку подобную подсветку никто не рассматривает подолгу.

Заметным недостатком можно считать невозможность прямого подключения RGB светильников. Каждый из них фактически представляет собой три ленты, нуждающиеся в обособленном питании. Световые эффекты, демонстрируемые разноцветными конструкциями, управляются контроллером, который параллельно является блоком питания.

Обойтись без него нельзя — будет гореть либо только один цвет, либо сразу все три. Кроме того, размер RGB лент не превышает 5 м, что для уличных инсталляций слишком мало.

https://youtube.com/watch?v=oGxZMjrBFw8

RGB лента длиной 15-20 метров

Если нужно подключить 15, 20 метров или более, такой вариант только с одним контроллером уже не подойдет. Есть два выхода:

использовать два контроллера

использовать RGB усилитель

Первый вариант неудобен более высокими затратами. А во-вторых, у вас будет два пульта управления, каждый из которых отвечает за различные участки ленты. И как вы их синхронизируете, тот еще вопрос.

Поэтому лучший вариант, когда все управляется от одного контроллера и с одного пульта. Это можно легко реализовать при помощи rgb усилителя.

Из названия понятно, что его предназначение усиливать сигнал от контроллера. Правда некоторые заблуждаются, полагая, что он нужен для более яркого свечения ленты. И его именно с этой целью можно использовать даже для 5-ти метровых участков. Это не так.

Выбирается он по мощности не всей длины светодиодной ленты, а только того участка, который к нему и подключается, помимо первых 5 или 10 метров.

Что нужно знать о пайке

Самым главным моментов в работе со светодиодными лентами является правильное их нарезание на отдельные фрагменты и припаивание. Чтобы все прошло качественно, следует знать следующие нюансы проведения данного вида работ:

разрезать изделие нужно только в специальных местах. В противном случае произойдет повреждение токопроводящих контактов и прибор будет испорчен;

Место для разрезания ленты

• паять нужно аккуратно, всего на несколько секунд прикладывая жало паяльника к контактам и проводам;
• провода предварительно обязательно нужно залудить;
• после завершения пайки, контакты следует прочистить от остатков припоя.

Придерживаясь этих рекомендаций, процесс спаивания отдельных фрагментов изделия и подключение к источнику питания пройдет максимально легко и быстро.

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться.

2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность.

Видео: подключение герметичного блока питания

https://youtube.com/watch?v=9b89kufyf54

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.

5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно.

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

https://youtube.com/watch?v=zd7vhgaWtaY

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

Похожие записи:

Как включить блок питания без компьютера Cxem net Красный-чёрный Что такое короткое замыкание: определение, объяснение для «чайников» Топ-10 альтернативных источников энергии Автомат защиты двигателя обозначение на схеме
