Подсветка с помощью филиппинского фонаря
Кроме перечисленных выше способом автономного освещения гаражных построек некоторые автолюбители используются так называемый «филиппинский фонарь».
Филиппинский фонарь
Этот способ дает возможность организовать в гараже бесплатное освещение. Причем его вполне можно сделать своими руками. Филиппинский фонарь функционирует по принципу преломления света. Изготовить такой фонарь можно из обычной пластиковой бутылки. При этом ее можно использовать как целиком, так и вырезать из нее часть.
Алгоритм изготовления филиппинского фонаря своими руками имеет следующий вид:
- берется прозрачная пластиковая бутылка;
- емкость хорошо моется и очищается от цветной этикетки;
- на нее надеваем прямоугольный или круглый экран, сделанный из нержавейки или оцинковки;
- в бутылку заливается чистая вода. Ее нужно разбавить с хлоркой. Это позволит избежать цветения жидкости и, как следствия – падения интенсивности освещения;
- жидкость заливается таким образом, чтобы ее уровень на три сантиметра был выше установленного экрана;
- далее такая бутылка монтируется в крышу гаражного сооружения. Сама бутылка должна крепиться на жесткое основание.
Установка филиппинского фонаря
Если крыша была изготовлена из профнастила, то просто в листе материала следует вырезать отверстие нужного диаметра. Чтобы минимизировать риск протекания крыши через отверстия, все места стыков бутылки с крышей нужно хорошо обработать силиконом или герметиком.
Использовать филиппинский фонарь в качестве дополнительного автономного освещения для гаража можно в тех регионах, где большую часть года светит солнце. Для увеличения уровня освещенности можно установить несколько таких самодельных фонариков. В пасмурную погоду такая конструкция будет давать настолько тусклый свет, что работать при нем будет опасно для жизни.
Кроме этого стоит отметить, что при нарушении последовательности изготовления филиппинского фонаря, освещение внутри гаража также будет плохим.
Мощность
Все переносные светильники должны быть запитаны от сети 12 Вольт (не более) со степенью защиты не ниже IP44. Это требование должно выполняться для обеспечения безопасности. Для подключения диодной ленты необходим универсальный преобразователь. Это устройство рассчитано на стандартное напряжение +220 вольт, оно необходимо для работы диодной ленты. Его мощность составляет 12; 24 или 38 вольт (чем длиннее лента, тем мощнее должен быть преобразователь).
Все остальные конструкции светильников могут быть подключены к питающей сети с напряжением 220 вольт. Для определения мощности освещения принимаем, что на 1кв. м. гаража приходится минимум 20 Ватт освещения.
Требования и рекомендации по освещению гаража
Светильник светодиодный.
Автодома отличаются особенными условиями, специфическим микроклиматом, поэтому к осветительным приборам для такого пространства выдвигается ряд важных требований:
Изделий должно быть достаточно для равномерного освещения всех участков пространства, только тогда автовладелец без затруднений сможет найти инвентарь для проведения ремонтных работ, осуществить техобслуживание машины, помыть ее при необходимости. Хотя, даже это не самое главное. Потолочный свет должен быть ярким и равномерным хотя бы потому, чтобы позволить водителю парковаться без риска наезда на какой-либо предмет или столкновения со стеной
То есть от равномерности освещения пространства напрямую зависит уровень его безопасности для пользователей.
Для комфортной эксплуатации помещения важно организовать не только общее центральное освещение для гаража, но и локальное при помощи светодиодных ламп. Приведем несколько примеров: отдельно осветить стоит зону работы на верстаке, въезд внутрь гаража, смотровую яму, где проводятся ремонтные работы и т.п
Это также добавить пространству комфортабельности, функциональности. Такое решение также позволит экономно расходовать электроэнергию, ведь можно будет выключить те приборы, работа которых на данный момент не нужна.
Ввиду постоянного роста на электричество, важно, чтобы осветительные настенные приборы были доступны по стоимости, экономно расходовали электрическую энергию, работали длительное время без необходимости заменить изделие. Именно таким требованиям и соответствуют светодиоды.
Если местность характеризуется перебоями электроснабжения, хорошо позаботиться о подборе аварийного источника света. Причем, специалисты рекомендуют создать аварийный свет отдельно для основного помещения и отдельно для смотровой ямы, чтобы пользоваться автодомом было комфортно при любых условиях.
Бюджетный способ освещения светодиодной лентой
Если не хочется заморачиваться с проводкой и установкой светильников, можно сделать безопасное низковольтное освещение, для питания которого хватит одного выключателя или розетки. В первую очередь понадобится светодиодная лента в достаточном количестве (надо знать характеристики одного диода, чтобы разделить на этот показатель требуемую мощность, результат и будет количеством диодов, которые потребуются).
Три ряда светодиодов дают отличный световой поток.
Диоды могут располагаться на ленте с разной частотой, чем их больше – тем лучше. Выбирать варианты с холодным белым светом. Цветные ленты RGB лучше не брать, так как у них характеристики света на порядок ниже, чем у однотонных.
Плотность расположения светодиодов на ленте.
Для питания можно купить готовый модуль, а можно приспособить блоки питания от компьютера, чтобы еще больше удешевить проект. Также потребуются провода для подключения, коннекторы или паяльник для соединения контактов.
Пошаговая инструкция
Провести работу по силам даже тем, у кого минимальный опыт в электрике. Чтобы сделать свет в гараже с использованием ленты, надо соблюдать несколько простых рекомендаций:
- Подобрать место расположения светодиодной ленты. Хорошо подойдут балки, или любые ровные поверхности. Если потолок или стена кривая, стоит закрепить на ней ровную рейку или алюминиевый профиль, чтобы было основание для будущей системы освещения. Проще закрепить ленту на балке или другом не очень гладком деревянном элементе. Если вначале приклеить строительный двухсторонний скотч на вспененной основе – он обеспечит надежность монтажа.
-
Светодиодную ленту отрезать в подходящем месте (оно отмечено на поверхности) и аккуратно приклеивать, постепенно снимая защитную пленку с задней части. Если использовался двухсторонний скотч, снимать с него защитный слой, на такую основу лента крепится очень прочно.
- Если одной линии диодов мало, можно закрепить две или даже три. За счет этого обеспечивается качественный свет, чтобы не ставить светильники. Далее нужно припаять провода или коннекторы. Подключать каждую ленту отдельно, если соединить их последовательно, свет будет тусклым. Все соединения пропаивать и помещать в термоусадочную трубку для защиты от влаги.
- Провода подводить к месту расположения блока питания, крепить их на стенах можно скобами или специальными зажимами. Если используются блоки питания от компьютера, то рассчитать нужное количество следует по их мощности. Проще поставить готовый вариант, через который подключается свет.
Подключать каждую ленту нужно отдельно, последовательно соединять их нельзя.
Если в гараже есть светильники с отражателями, можно вклеить туда ленту, чтобы увеличить интенсивность освещения.
https://youtube.com/watch?v=37hF-1-hlk0
https://youtube.com/watch?v=PbN30PlHK1A
Провести свет в гараже несложно, если разобраться в теме, составить подробную схему и прокладывать проводку в соответствии с ПУЭ. Лучше всего использовать светодиодные лампы или ленты, так как они работают от низкого напряжения, потребляют мало электричества и имеют большой ресурс.
Свет в гараже без электричества
При отсутствии электричества в гараже можно смонтировать автономную систему питания. Если помещение подключено к сети, то независимое освещение может потребоваться на случай аварий, перебоев и плановых отключений.
Постоянное автономное питание
- солнечные батареи на гараже;
- ветрогенератор;
- филиппинский фонарь;
- бензиновый генератор.
Наиболее экономичным является филиппинский фонарь, а компактным и функциональным — топливный генератор. Для создания освещения нужно использовать энергосберегающие лампы. Они смогут питаться от маломощных природных источников и уменьшат расходы бензина.
Периодические перебои с электричеством
При периодических перебоях нужно спроектировать дублирующую сеть освещения, которая будет питаться от автономного источника. Помимо перечисленных устройств, в качестве источника можно использовать автомобильный генератор.
Внезапные проблемы
При внезапных проблемах с электричеством можно воспользоваться мобильными источниками света:
светильниками с собственным аккумулятором;
садовым фонарем.
Садовые светильники заряжаются от солнечного света. При аварии они вносятся внутрь помещения. Качественные приборы могут давать свет в течение 5-6 часов.
Виды освещения
На сегодняшний день на рынке имеются различные источники освещения, которые характеризуются определенными плюсами и минусами. Многие задаются вопросом, на каких светильниках лучше всего остановить свой выбор, если речь касается организации освещения в гараже. Нужно ознакомиться с существующими видами освещения, чтобы понять, смогут ли они удовлетворить ваши потребности. В данной статье мы рассмотрим различные виды осветительных приборов.
Лампы накаливания
Представленный источник света является самым распространенным на территории нашей страны. Достоинством этого прибора является его доступность, с точки зрения стоимости и неприхотливость в использовании, если сравнивать с другими видами освещения. Несмотря на данные достоинства, недостатки ламп накаливания также присутствуют. Среди основных минусов стоит выделить:
- непродолжительный срок службы;
- потребляет сравнительно большое количество электроэнергии;
- характеризуется обеспечением неравномерного потока света.
Лампа накаливания характеризуется излучением светового луча, имеющего красный либо жёлтый оттенок. Это неблагоприятно сказывается на человеческом восприятии цвета для того, кто работает в данном пространстве. Его восприятие существенно снижается. Представленные осветительные приборы потребляют большое количество электроэнергии, которые преимущественно трансформируется в тепло, что снижает коэффициент полезного действия.
Несмотря на то что многие люди до сих пор пользуются лампами накаливания, это устаревший вариант освещения. Сегодня имеется множество различных способов создания хорошего освещения, которые характеризуются безопасностью, расходуя намного меньше количества электроэнергии.
Люминесцентные лампы
Представленные светильники являются хорошим решением для использования в условиях гаража. Как и любой осветительный прибор, люминесцентные лампы имеют свои достоинства и недостатки. К сильным сторонам люминесцентных настенных светильников относятся:
- обеспечение равномерного потока света;
- долгий эксплуатационный срок;
- низкий уровень потребления электроэнергии.
7фотографий
К минусам данных приборов следует отнести:
- при низких температурах данные лампы могут просто не зажечься: речь идет о температуре воздуха ниже +5 градусов;
- если вашей электросети свойственны скачки напряжения, то данные лампы будут едва гореть тусклым светом.
В качестве еще одного недостатка этих ламп следует выделить наличие ртути внутри. Как известно, ртуть предстаёт опасным для организма человека веществом, поэтому данные лампочки необходимо использовать крайне аккуратно, чтобы не разбить их. После использования данные изделия должны быть правильно утилизированы, однако в нашей стране отсутствуют подобные службы.
Энергосберегающие лампы
Которые являются самым выгодным и экономичным способом организации освещения на сегодня. К их плюсам относятся:
- продолжительный срок службы;
- отличная светоотдача;
- могут функционировать при различных температурах.
У вас имеется возможность выбирать между различными оттенками света. Он может быть более мягким, холодным, дневной свет и так далее. Недостатки у данных осветительных приборов в целом отсутствуют, однако в качестве минусов многие выделяют довольно высокую стоимость. Однако их экономное потребление энергии окупает данный прибор достаточно быстро. К тому же энергосберегающие лампы характеризуются наличием паров ртути, как и предыдущий вариант, поэтому с ними необходимо быть осторожными.
LED-лампы либо ленты
Они редко используются для основного освещения, чаще для локального. В качестве достоинств следует выделить:
- диодные модели отлично передают цвета;
- экономное потребление электрической энергии;
- обеспечение равномерного светового потока без наличия пульсаций;
- очень продолжительный эксплуатационный срок.
Данный осветительный прибор, как и энергосберегающие модели, характеризуется высокой стоимостью, однако он сравнительно быстро окупается за счет экономичности данного прибора и его длительного срока службы.
Как провести работу
Чтобы сделать все правильно, надо соблюдать пошаговую инструкцию и выполнять ее этап за этапом. Тогда никаких проблем не возникнет и разобраться в процессе не составит труда. Все работы важны, если упустить какой-то момент, потом придется переделывать систему или даже прокладывать ее заново.
Подготовка
Начинать нужно задолго до выполнения работы. В первую очередь получить все необходимые разрешения и разобраться с подключением к силовой линии. Также надо подготовить инструмент для работы, его набор зависит от способа прокладки кабеля
Важно помнить следующее:
- В первую очередь составить проект. В нем предусмотреть все важные моменты: место установки электрического щитка, расположение распределительных коробок, светильников и розеток. Также определить, как будет прокладываться кабель, где лучше поместить понижающий трансформатор и другие линии при их наличии.
-
Купить светильники, розетки, распределительный шкаф и другие комплектующие – автоматы, УЗО, соединительные колодки, трансформатор и т.д. Также приобрести кабель нужного сечения, брать с запасом, так как нужно оставлять концы для подключения, а фактический расход может оказаться немного больше, чем по плану.
- Также купить все что надо для прокладки кабеля. Если он будет размещен открытым способом, то нужны кабель-каналы или специальные скобы. При скрытой прокладке понадобится гофрированный рукав, который укладывается по всей длине кабельных линий.
- Определить способ подключения. Если нужно подводить отдельно, используется вариант с воздушной линией или подземной прокладкой кабеля. В гаражных кооперативах электричество обычно проведено по верхней части гаража и нужно сделать ответвление.
Пример простейшего проекта проводки в гараже.
Прокладка проводки
Лучше всего делать скрытую проводку, чтобы исключить любой риск повреждения кабеля и спрятать его от неблагоприятных воздействий. Работа проводится так:
Размечаются линии прокладки, проще всего сделать метки на стенах, чтобы иметь четкие ориентиры перед глазами. Помнить о нормах и вести кабель строго по вертикали или горизонтали.
Если будет использована открытая проводка, закрепить кабель-канал саморезами или дюбель-гвоздями в зависимости от типа стены. Углы зарезать под 45 градусов, чтобы стыки были четкими и не открывали кабель.
При скрытом варианте делаются штробы такого размера, чтобы туда помещался гофрированный рукав. Проще всего делать надрезы болгаркой, а затем выбивать перфоратором.
Уложить кабель. Соединения делать с помощью колодок
Если используются скрутки, их нужно пропаивать и помещать в термоусадочную трубку.
После укладки закрыть кабель-канал или зашпаклевать штробы, чтобы скрыть место прокладки, оставить выведенные провода в нужных местах.
Особое внимание уделить проводке, которая ведется в смотровую яму. Она должна быть скрытой и хорошо гидроизолированной
Идеальное решение – уложить ее при заливке стяжки.
Закрепить светильники и розетки в местах их расположения. Выбирать способ крепления в зависимости от типа оборудования и поверхности, на которой оно установлено. Уделить особое внимание контактам, они должны быть надежными и хорошо заизолированными.
Есть специальные соединители проводки, которые обеспечивают герметичность стыка.
Монтаж электрощитка
Это основной элемент, от которого ведутся все линии в гараже, поэтому его нужно делать качественно, не экономить на комплектующих. Работы проводятся так:
- Закрепляется распределительный шкаф, лучше всего ставить его около входа для удобства включения и выключения.
- В первую очередь ставится вводный автомат, который будет отвечать за подачу электроэнергии. При необходимости устанавливают счетчик.
- Далее надо поставить линейные автоматы. Тут все делается по схеме, подбираются модели подходящей мощности. Также на каждый автомат ставится УЗО для защиты от замыканий, оно должно коммутировать как фазу, так и ноль.
- Ставится понижающий трансформатор, его также проще всего расположить в щитке.

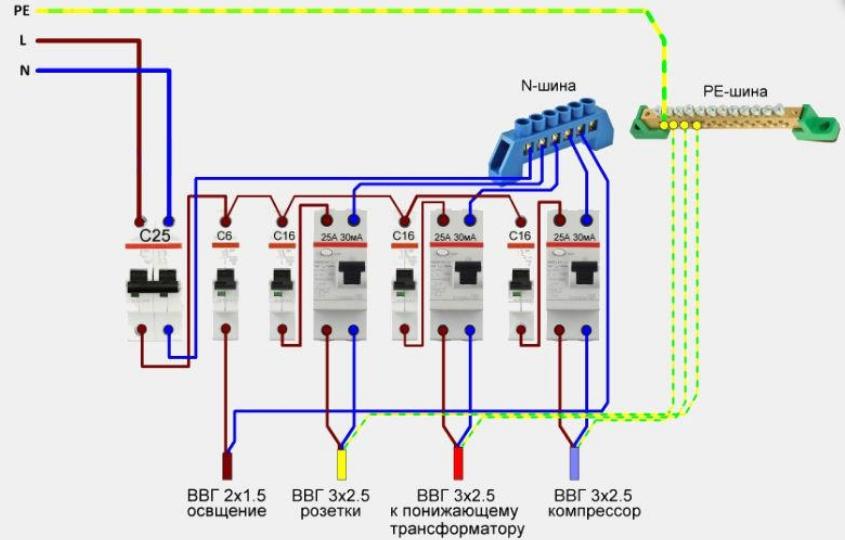

Пример подключения щитка в гараже.
Кстати! Не стоит забывать о заземляющем контуре, его следует делать при монтаже проводки.
Правильная организация освещения в гараже
Освещение гаража имеет собственную специфику, обусловленную назначением и порядком расположения рабочих мест. Используется три группы светильников:
- общие;
- рабочие;
- нижний ярус (смотровая яма).
Эти группы осветительных приборов выполняют собственные задачи и могут использоваться одновременно. Рассмотрим их детальнее.
Общий свет
Общий свет для гаража — это группа приборов, которая включается в первую очередь. Светильники размещаются в верхнем ярусе помещения, чаще всего они устанавливаются на потолочную плиту или монтажные фермы. Задачи, которые выполняет общее освещение, заключаются в создании достаточной видимости для выполнения обычных, повседневных процедур. Общий свет используется чаще всего, но большой мощностью не отличается. Чаще всего, устанавливаются несколько линейных светильников. Для увеличения эффективности рекомендуется покрасить потолок в белый цвет. Благодаря этому он будет частично отражать свет, что зрительно увеличит яркость.
В рабочей зоне
Подсветка рабочих зон гаража является наиболее важной группой, позволяющей улучшить условия и безопасность выполняемых работ. Верстаки обычно располагаются вдоль стен, поэтому действовать приходится спиной к потолочным светильникам
Такое расположение образует в рабочей зоне тень, недостаток света, требующий установки дополнительных приборов.
Помимо удобства работы, наличие достаточного освещения рабочего участка предписывается правилами безопасности. Основным требованием является правильный выбор расположения приборов, чтобы они светили в нужную точку и не слепили работающего человека
Это важно при использовании стационарных или ручных станков, приспособлений

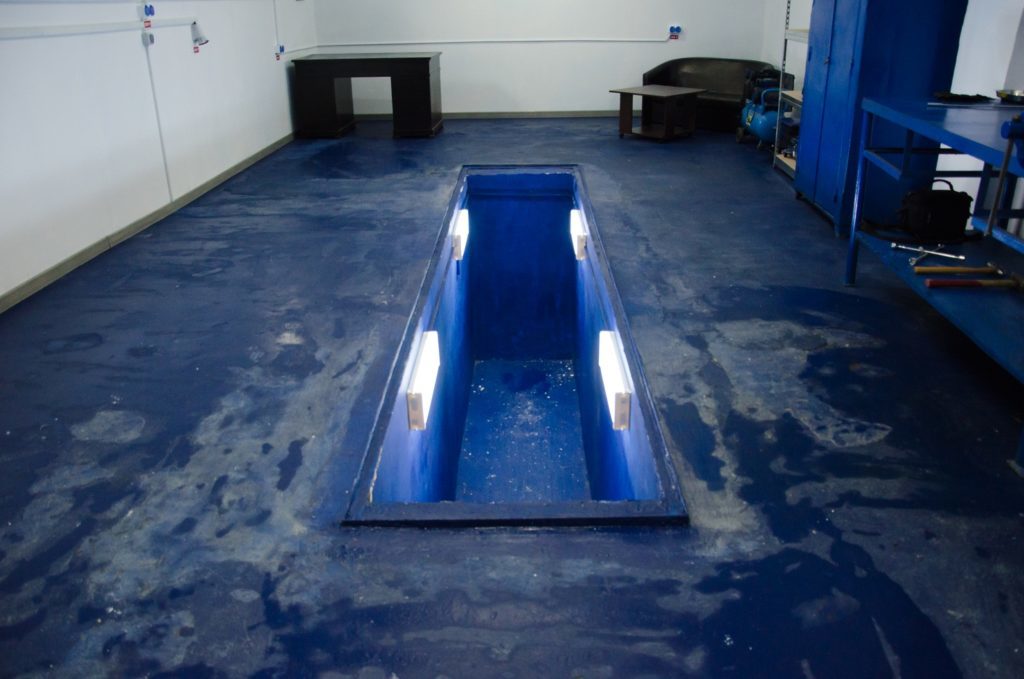

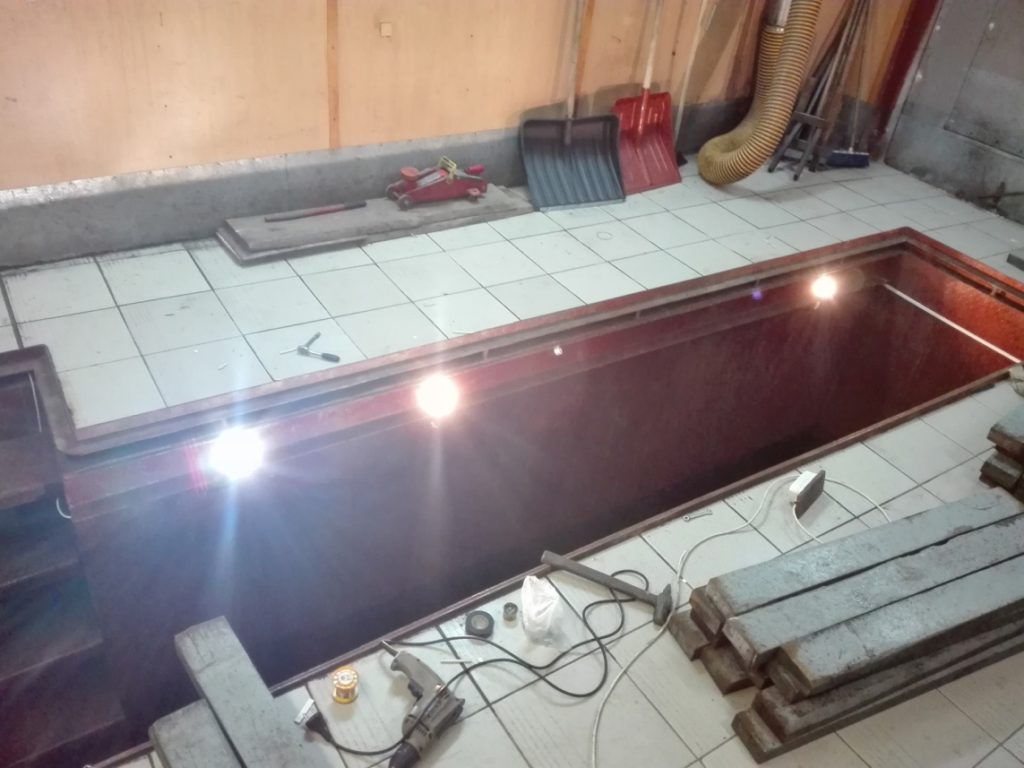

Подсветка в яме
Смотровая яма является участком, требующим качественной и обильной подсветки. Естественным образом свет в нее не проникает, поэтому необходимо организовать освещение по периметру ямы и дополнительный мобильный светильник для отдельных участков. Обычно используется переноска с одной лампочкой, чего для качественной подсветки явно не хватает. Специфика сооружения такова, что источники света должны быть равномерно распределены по всему сооружению, лучи следует направлять снизу-вверх.
https://youtube.com/watch?v=FIqjjW_DyBE
Организация освещения в гараже
Многоуровневая подсветка
При организации освещения учитывают некоторые факторы:
- высота потолка и общая площадь;
- планировка рабочих зон и норма освещенности для них;
- материал и цвет покрытия стен, потолка и пола (светлые тона отражают свет, а темные поглощают);
- выбор типа ламп и сопутствующего им оборудования.
Из СНиПа 23-05-2010 видно, что для разных участков необходим разный световой поток. Поэтому разумно зонировать освещение в гараже для участков, где проводятся отдельные работы. Удобно сделать общее освещение и местную подсветку рабочих зон. Например, организовать общее освещение для участка хранения автомобиля и местную яркую подсветку в смотровой яме и зоне ремонта. Включение таких зон стоит организовать отдельными группами выключателей.
Рекомендуется делать многоуровневое освещение: оно наиболее эффективно, особенно при высоте потолка выше 3-х метров.
- Потолочное освещение.
- Свет на высоте 1,8 м от пола.
- Свет на высоте 0,75 м от пола.
- Свет на высоте 0,4 м от пола.
Также осветительные приборы общего освещения должны иметь прочный защитный плафон с рассеивателем света. А на светильники, расположенные ниже одного метра от пола, стоит установить металлическую решетку, чтобы защитить их от повреждений.
Светильник, предназначенный для местной подсветки, должен находиться вне поля зрения человека при работе, чтобы не слепить и не раздражать глаз. Еще такие лампы должны быть надежно закреплены в нужном положении.
Осветительные приборы могут быть стационарными и переносными. Стационарные закреплены в определенном месте. К переносным относятся настольные лампы, фонари, прожекторы. Они незаменимы при ремонте автомобиля, когда нужно подсветить труднодоступное место.
Возможные варианты
Рассмотрим два наиболее распространенных варианта освещения с использованием светодиодов.
Лента
Светодиодная лента – осветительный прибор на основе светодиодов. По структуре представляет собой гибкую плату, на которой расположены светодиоды. Ширина такой ленты варьируется в пределах 8-20 миллиметров. Толщина составляет 2-3 миллиметра. В продажу лента поступает в виде рулонов, максимальная длина – пять метров. Ленты различаются по цвету и световому потоку.
На рынке встречаются устройства с монохромным и цветным свечением. Цветовая температура может сильно различаться – минимум 2700 К, максимум 10000 К.
Светодиодная лента в гараже работает от постоянного тока с напряжением 12 или 24 Вольта. Чтобы подключить осветительный прибор к электросети, вам понадобится специальный преобразователь, – устройство, преобразующее стандартное напряжение (например, 220 Вольт) в подходящее для светодиодной ленты.
Мощность преобразователя следует высчитывать, исходя из мощности самой ленты. Чем она длиннее и мощнее, тем основательней будет нужен преобразователь.
Справка: Устройство может преобразовывать напряжение от общей электросети и от автомобильного аккумулятора.
Данный источник света прост в монтаже. Большая часть светодиодных лент снабжена двухсторонним скотчем. Поэтому основная работа зачастую сводится к наклеиванию источника света на поверхность. Чтобы получить равномерное освещение, вдоль стен гаража можно наклеить две ленты и еще одну на потолок.
Несколько конкретных образцов светодиодных лент:
- SMD 5050, 300 Led, IP33 – неплохое сочетание мощности и светового потока. 14,4 Ватта и 660 Лм/м. Средняя цена – 100-130 рублей;
- SMD 3528, 300 Led, IP33, Econom – более дешевый аналог. Обладает меньшей мощностью и световым потоком (4,8 Ватта и 210 Лм/м).

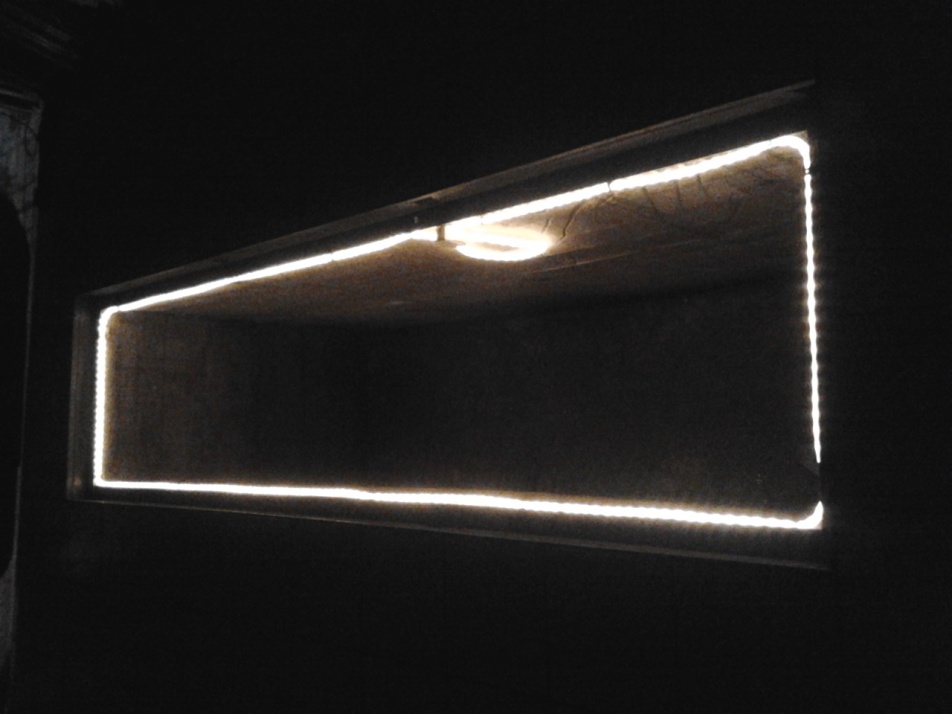

Освещение гаража светодиодной лентой — фото:
Светильники
Светодиодная лампа выполнена с использованием светодиодов. Светильник на светодиодах – несколько ламп помещенных в корпус. То есть светодиодная лампа является составным элементом готового устройства, светильника.
Источники света на светодиодах имеют разные типы цоколя, мощность и цену. Существенным плюсом по сравнению с лентами является встроенный во многие виды светильников преобразователь напряжения.
По своей конструкции и процессу монтажа они практически не отличаются от ламп накаливания. Самое популярное решение – светодиодные лампы, которые можно использовать с обычным патроном. К таким относят виды E27, E14.
Светодиодные светильники обладают теми же преимуществами, что и лента. Они экономичны, отличаются длительным сроком эксплуатации. Источники света данного типа чаще всего используют для освещения отдельных участков (например, смотровой ямы).
Это обусловлено однонаправленностью света. Но некоторые устройства делают с параболическими отражателями, они значительно повышают угол освещения. Большая часть светильников идет с монтажным комплектом.
Некоторые варианты:
- Down Light 5W 3000К 90-260В – относительно низкая цена, около 300 рублей. Свет теплого белого цвета. Световой поток – 350 Лм/м;
- Navigator NBL-R1, 12W – вариант подороже, цена достигает 800 и более рублей. Цветовая температура – 4000 К.
Для гаража хорошо подойдут оба варианта – установка готовых светильников и замена старых ламп накаливания на современные, светодиодные.
Производство в домашних условиях
С целью экономии на приобретении светильников для гаража возникает желание смастерить его своими руками из подручных средств. Существует много вариантов производства осветительных приборов для гаража, но мы рассмотрим один – потолочный тип для освещения подкапотного пространства.
Для производства лампы для гаража потребуется следующий материал:
- четыре доски размером 20х8 см (можно и больших размеров);
- 2-3 патрона с типом цоколя E27;
- стекло;
- саморезы.
Также потребуется некоторый инструмент для выполнения работ: дрель, лобзик, шуруповерт.
Диодный светильник своими руками
Этапы изготовления диодного светильника включают в себя:
- На одной доске вырезать 2 отверстия диаметром по размеру патрона 27, чтобы можно было его установить. Расстояние между отверстиями 10 -15 см. отверстия делаются с помощью лобзика.
- На второй доске сделать такое же отверстие, только по центру. Такое расположение необходимо для того, чтобы лампы, установленные в светильник, не соприкасались друг с другом.
- Соединяются с помощью саморезов все четыре доски между собой, чтобы в итоге образовался квадрат. Два отверстия должны получиться с одной стороны, а два с другой.
- В отверстия ввинчиваются патроны, предварительно подсоединив к ним провода. Дополнительно зажимаются с помощью саморезов.
- С одной стороны (сверху) вырезается из нержавеющей стали лист соответствующего размера и крепится к получившейся конструкции.
- Конструкция практически готова. Прикручивается к потолку, затем вкручиваются лампочки в патроны.
- Поверх конструкции устанавливается защитное стекло, которое вырезается по размеру конструкции. Проводку подключаем к сети 220 В. Светильник готов к использованию.
Необходимо учесть некоторые правила безопасности:
При подключении проводки убедитесь в отсутствии напряжения.
Работать нужно осторожно и обязательно в специальных очках и перчатках. Особенно это касается работы с лобзиком, дрелью и стеклом.
Убедитесь в правильности подключения проводки, чтобы не вызвать замыкания сети.
Закрепив стекло, убедитесь в его надежности крепления.
По окончании работ уберите после себя место, особенно осколки стекла.. Таким образом, ловкими движениями получаем простой, но надежный светильник для гаража
Чем мощнее лампы вкрутить, тем больше будет излучение. Но трех энергосберегающих ламп мощностью в 15 Вт будет достаточно
Таким образом, ловкими движениями получаем простой, но надежный светильник для гаража. Чем мощнее лампы вкрутить, тем больше будет излучение. Но трех энергосберегающих ламп мощностью в 15 Вт будет достаточно.
Также сэкономить на электроэнергии Вам поможет установка диммера. Рекомендуем более подробно об этом прочитать.
Лента или светильник?
Наиболее востребованные виды. Ленты оптимальны для освещения больших пространств, светильники – для конкретных участков.
Представляет собой плату со светодиодами. Действует от постоянного тока небольшого напряжения. Поэтому для подключения к сети со стандартными 220 В нужен преобразователь, понижающий напряжение до нужного для ленты. Он работает от электросети или аккумулятора.
Монтаж ленты прост, поскольку почти всегда она имеет двусторонний скотч. Вся работа состоит в ее наклеивании на поверхность. Чтобы освещение было равномерным, наклеивают две продольные ленты на стены плюс одну на потолок.
Светильники
Представляют собой совокупность ламп в одном корпусе. Весомое преимущество многих их видов по сравнению с лентой – наличие встроенного преобразователя напряжения.
По конструкции и способу установки они аналогичны лампам накаливания. Не случайно самыми востребованными стали светодиодные лампы, совместимые с обычным патроном.
Для гаража хороши оба решения: и светильники, и современные лампы вместо устаревших.
Светодиоды – новый уровень освещения, с которым лампочкам Ильича
соревноваться невозможно. Они популярны благодаря очень большому сроку службы (порядка десяти лет), экономичности, безопасности. Для гаража с его обилием ГСМ, прочих легковоспламеняющихся субстанций и предметов это лучший вариант.
Освещение в яме гаража
В смотровой яме без искусственного света не увидишь ничего. Однако, яма – сложный объект в плане электричества. Трудности заключаются в следующем:
- высокая влажность;
- человек, находящийся в яме, заземляется через землю или влажный бетон;
- невозможно быстро покинуть яму в случае опасности.
Поэтому рекомендуется освещение смотровой ямы делать низковольтным: максимум 24 В постоянного и 36 В переменного напряжения. Однако, проще всего монтировать 12-вольтовые лампы. Их выпускается много, стоят они недорого. К низковольтным источникам света нужен дополнительный блок питания. Трансформатор монтируется строго в распределительный щит. Запрещается использовать автотрансформатор.
Светильники обязательно должны быть влагозащищенными, свет от них должен направляться в основном вверх – на днище автомобиля. Поверх ламп устанавливаются защитные плафоны и оснащается заземление. Светильники, которые монтируют на стенах ямы, должны находиться в нише на уровне плеча. Стены лучше выкрасить белой краской.
Светильник в нише
Розетки и выключатели монтируются вне ямы на стенах или в щитке, чтобы избежать короткого замыкания при утечке жидкости.
Проводку необходимо скрыть и защитить от влаги специальным кабель-каналом.
Интересный вариант — использование светодиодной ленты. Она герметична, низковольтна. Удельная мощность должна быть не менее 4 Вт/м.
Освещение смотровой ямы led-лентой
Хорошо подойдут и любые другие влагозащищенные низковольтные светильники. Главное, располагать их так, чтобы свет шел вверх.
Варианты освещения смотровой ямы
Примеры расположения
Самая распространенная схема расположения светильников в помещении гаража — потолочная. В данной схеме все осветительные приборы располагают на потолке гаража. Такое расположение обеспечивает оптимальное и равномерное распределение света по площади гаража при минимальном количестве источников света. За счет этого данная схема популярна у автолюбителей.
Настенная схема расположения светильников используется не реже. Простота в монтаже и удобство в обслуживании обуславливают ее популярность. Такая схема позволяет сохранить пространство по высоте гаража, если это необходимо для выполнения какого-то вида работ. Однако настенная подсветка уступает по степени освещенности центральной.
Часто используют комбинированную схему расположения световых приборов. Это дает возможность выполнения многих видов ремонтных работ в помещении гаража. Такая схема считается универсальной. Подключение к питающей сети выполняют раздельно. К одному автоматическому выключателю подключают настенные светильники, а к другому присоединяют потолочные. Это дает возможность использовать каждую схему в отдельности.
Если ремонтные работы предполагают частое использование смотровой ямы, в ней устанавливают стационарное настенное освещение с напряжением 36 Вольт. Использование переноски в данном случае не понадобится, что является достоинством данного способа размещения светильников.
Для лучшего расположения светильников в гараже, можно учесть несколько советов:
При монтаже уличного освещения в гараже прикрепите к светильнику датчик движения. Это позволит сэкономить электроэнергию.
- В отапливаемом помещении устанавливайте люминесцентные светильники либо светодиодные, если гараж не отапливается.
- Чтобы защитить систему освещения гаража от короткого замыкания и перегрузок, установите автоматические выключатели УЗО.
- Необходимо смонтировать заземляющий контур электропроводки во избежание несчастных случаев.
- Обязательно смонтируйте аварийное освещение и запитайте его от аккумулятора 12 Вольт. Можно задуматься об альтернативных источниках энергии.
- Не экономьте на качестве комплектующих материалов. Помните, что скупой платит дважды.
О том, как сделать светодиодное освещение гаража своими руками смотрите в следующем видео.
