Виды и классификация конденсаторов

Конденсаторы различных типов приспособлены к разным условиям работы, направлены на выполнение определенных задач и обладают различными побочными эффектами.

Основной признак, по которому классифицируют конденсатор, – это вид диэлектрика. Именно диэлектрический материал определяет многие характеристики конденсатора.

Электролитические конденсаторы

В электролитических конденсаторах анодом служит металлическая пластина, диэлектриком – оксидная пленка, а катодом – твердый, жидкий или гелеобразный электролит. Наличие гелеобразного электролита делает устройство полярным, то есть ток через него может протекать только в одном направлении. Представители этого семейства – алюминиевые и танталовые конденсаторы.

Алюминиевые электролитические конденсаторы имеют емкость от 0,1 до нескольких тысяч мкФ. Обычно они применяются на звуковых частотах. Электрохимическая ячейка плотно упакована, что обеспечивает большую эффективную индуктивность, которая не позволяет использовать алюминиевые накопители на сверхвысоких частотах.

В танталовых конденсаторах катод изготавливается из диоксида марганца. Сочетание значительной площади поверхности анода и диэлектрических характеристик оксида тантала обеспечивает высокую удельную емкость (емкость в единице объема или массы диэлектрика). Это значит, что танталовые конденсаторы гораздо компактнее алюминиевых такой же емкости.

У танталовых конденсаторов есть свои недостатки. Устройства ранних поколений грешат отказами, возможны возгорания. Они могут произойти при подаче слишком высокого пускового тока, который меняет структурное состояние диэлектрика. Дело в том, что оксид тантала в аморфном состоянии является хорошим диэлектриком. При подаче большого пускового тока оксид тантала из аморфного состояния переходит в кристаллическое и превращается в проводник. Кристаллический оксид тантала еще больше увеличивает силу тока, что и приводит к возгоранию. Современные танталовые конденсаторы производятся по передовым технологиям и практически не дают отказов, не вздуваются, не возгораются.

Пленочные и металлопленочные конденсаторы

Пленочные конденсаторы имеют диэлектрический слой из полимерной пленки, расположенный между слоями металлофольги.

Такие устройства имеют небольшую емкость (от 100 пФ до нескольких мкФ), но могут работать при высоких напряжениях – до 1000 В.

Существует целое семейство пленочных конденсаторов, но для всех видов характерны небольшие емкость и индуктивность. Благодаря малой индуктивности, эти приборы используются в высокочастотных схемах.

Основные различия между конденсаторами с разными типами пленок:

  • Конденсаторы с диэлектриком в виде полипропиленовой пленки применяются в цепях, в которых предъявляются высокие требования к температурной и частотной стабильности. Они подходят для систем питания, подавления ЭМП.
  • Конденсаторы с диэлектриком в виде полиэстеровой пленки обладают низкой стоимостью и способны выдерживать высокие температуры при пайке. Частотная стабильность, по сравнению с полипропиленовыми видами, ниже.
  • Конденсаторы с диэлектриком из поликарбонатной и полистиреновой пленки, которые использовались в старых схемах, сегодня уже неактуальны.

Керамические конденсаторы

В керамических конденсаторах в качестве диэлектрика используются керамические пластины.

Керамические конденсаторы отличаются небольшой емкостью – от одного пФ до нескольких десятков мкФ.

Керамика имеет пьезоэлектрический эффект (способность диэлектрика поляризоваться под воздействием механических усилий), поэтому некоторые виды этих конденсаторов обладают микрофонным эффектом. Это нежелательное явление, при котором часть электроцепи воспринимает вибрации, как микрофон, что становится причиной помех.

Бумажные и металлобумажные конденсаторы

В качестве диэлектрика в этих конденсаторах используется бумага, часто промасленная. Устройства с промасленной бумагой отличаются большими размерами. Модели с непромасленной бумагой более компактны, но они имеют существенный недостаток – увеличивают энергопотери под воздействием влаги даже в герметичной упаковке. В последнее время эти детали используются редко.

Подробнее о видах и аналогах конденсаторов

Схема зарядки суперконденсатора

Схема зарядки суперконденсатора выглядит следующим образом:

В данном случае:

t = R * C = 10 Ом * 1 Ф = 10 сек

суперконденсатор будет заряжен до ~ 3,3В через 10 секунд — и до 5 В  примерно через 5 секунд.

зарядный ток будет равен:

I = U \ R = 5 В \ 10 Ом = 0,5 A

В чем проблема? В выделяемой мощности на резисторе:

P = U \  I = U * (U \ R) = 5 В * (5 В \ 10 Ом) = 2,5 Вт

Из этого следует, что на резисторе можно выделиться до 2,5 Вт мощности. Резисторы, которые мы обычно используем, имеют не более 0,25 Вт мощности, что в десять раз меньше. Установленный в такую ​​схему резистор мощностью 0,25 Вт просто перегорит.

Выход из данной ситуации — распределение напряжения и тока следующим образом:

Конечное сопротивление такой схемы по-прежнему составляет 10 Ом:

Rz = R1 * R2 \ (R1 + R2) = (10 Ом + 10 Ом) * (10 Ом + 10 Ом) \ ((10 Ом + 10 Ом) + (10 Ом + 10 Ом)) = 400 Ом / 40 Ом = 10 Ом

В данном случае ток в обеих ветвях будет по 250 мА. Напряжение на каждом из резисторов:

Ur = I \ R = 0,25 A \  10  Ом = 2,5 В

отсюда мощность на каждом резисторе:

P = U \  I = 2,5 В \ 0,25 A = 0,625 Вт

…таким образом, можно использовать резисторы мощностью 1 Вт.

Типы ионисторов

Кто придумал электричество

Суперконденсаторы делят на три типа:

  1. «Идеальный» ионистор – конденсатор с идеально поляризуемыми угольными электродами. Заряд происходит за счёт ионного переноса с одного на другой электрод. В качестве электролита применяют 30% раствор гидрооксида калия (КОН) или 38% раствор серной кислоты (H2SO4).
  2. Конденсаторы со слабо поляризуемыми катодами или анодами – гибридные ионисторы. Электрохимическая реакция происходит только на одном из электродов.
  3. Псевдоконденсаторы – это ионисторы с электродами, на поверхности которых происходят обратимые электрохимические процессы. Изделия обладают высокой удельной ёмкостью.

Схемы питания на основе суперконденсаторов

В некоторых схемах ценным преимуществом является возможность поддерживать питание процессора и ключевых компонентов, например, после сбоя электросети, чтобы должным образом завершить работу операционной системы, сохранить наиболее важные данные в памяти или восстановить информацию из энергозависимой памяти после того, как питание вернется в норму.

В некоторых случаях можно эффективно использовать энергию запасенную в классических электролитических конденсаторах, фильтрующих источник питания. Но если для выполнения процедуры требуется большее количество энергии — стоит обратиться к суперконденсатору, работающему в режиме буферного питания.

Принцип работы системы резервного питания с использованием суперконденсаторов

Принцип работы системы резервного питания с использованием суперконденсаторов показан на рисунке выше. После отключения основного блока питания, последовательно включенные суперконденсаторы отправляют энергию на потребитель через преобразователь. Дополнительные резисторы — за счет снижения эффективности схемы из-за потерь энергии — уравновешивают напряжение, предотвращая поломку одного из конденсаторов.

Такая простая схема, хотя и хорошо известная из инженерной практики по применению свинцово-кислотных аккумуляторов, не будет работать в большинстве реальных проектных ситуаций — основная проблема будет заключаться в сильном импульсе тока, который появляется при зарядке суперконденсатора сразу после включение питания устройства. Поэтому должны быть предусмотрены соответствующие меры по исправлению положения.

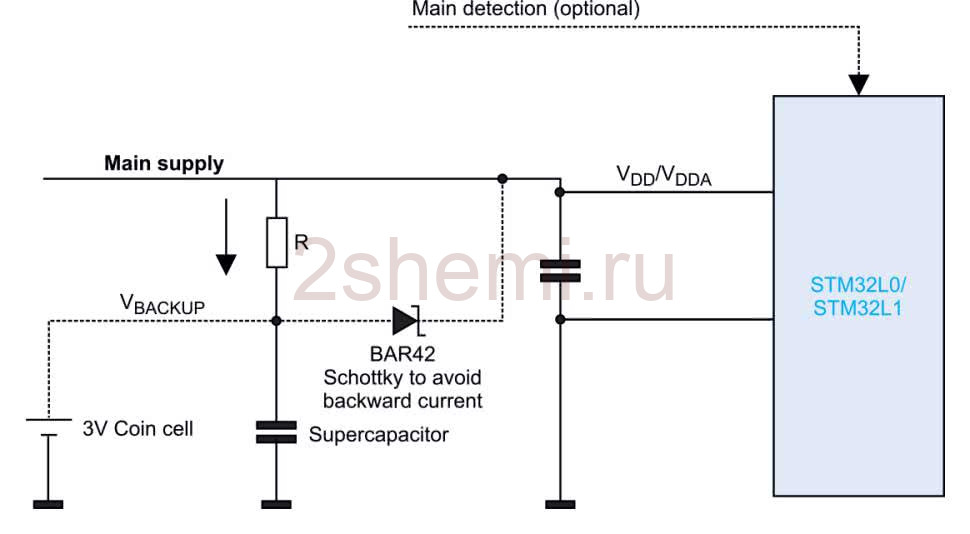

Схема для устранения проблемы сильного импульса тока, возникающего при зарядке суперконденсатора

Одно из самых простых практических приложений для устранения этой проблемы показано на рисунке. Резистор R используется для ограничения зарядного тока.

Диод Шоттки защищает схему от обратных токов, благодаря чему зарядка конденсатора возможна только через резистор. Схема адаптирована для питания от источников постоянного напряжения с напряжением, превышающим как минимум на 0,3 В напряжение поддержки, необходимое для правильной работы процессора. Важным требованием является обеспечение высокого сопротивления источника после его выключения, иначе суперконденсатор будет разряжаться непосредственно на источник, что значительно сократит время поддержки.

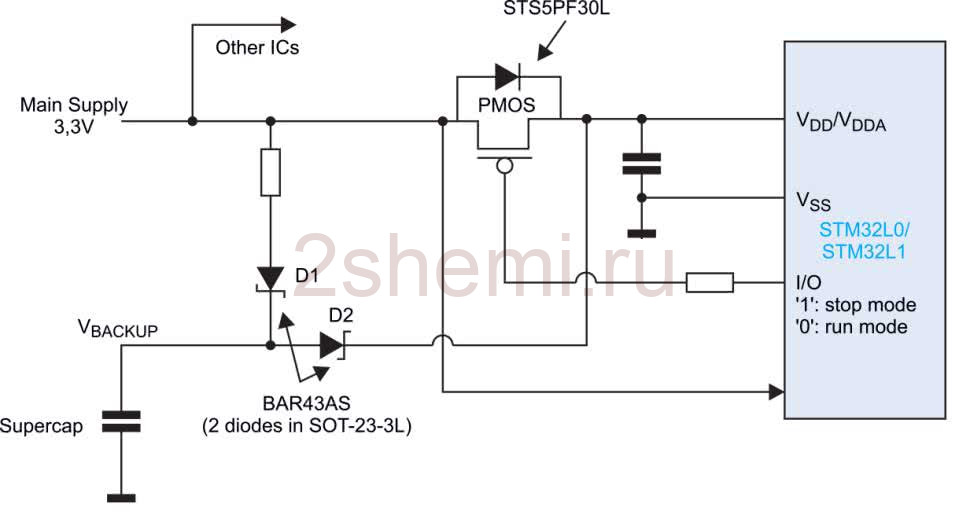

Универсальное применение схемы резервного питания с использованием суперконденсаторов

Гораздо лучшим и более универсальным решением является схема питания, показанная на рисунке выше. Дополнительный диод Шоттки, подключенный последовательно с резистором R, предотвращает разряд ионистора от основного источника питания или других блоков устройства. Полевой транзистор позволяет программно выбрать источник напряжения — в состоянии проводимости он обеспечивает путь с низким сопротивлением, который соединяет выводы питания процессора с основным источником питания устройства, и отключение (после обнаружения падения напряжения) позволяет начать разрядку суперконденсатора после перевода микроконтроллера в режим пониженного энергопотребления (STOP).

Стоит обратить внимание на то, что большой ошибкой может быть попытка использовать суперконденсатор вместо никель-металлгидридной аккумуляторной батареи для поддержания часов RTC и памяти RAM. Это решение будет работать только в тех устройствах, которые во время нормальной работы постоянно или большую часть времени подключены к другому источнику питания (например часы с питанием от сети)

Следует помнить, что суперконденсаторы характеризуются относительно высокими токами саморазряда, а значит время поддержки ионистором RTC или RAM памяти будет во много раз меньше, чем в случае даже небольшой литиевой батареи или никель-металлогидридного АКБ.

Принцип работы и характеристики конденсаторов

Устройство конденсатора представляет собой две металлические пластинки-обкладки, разделенные тонким слоем диэлектрика. Соотношение размеров и расположения обкладок и характеристика материала диэлектрика определяет показатель емкости.

Разработка конструкции любого типа конденсатора преследует целью получение максимальной емкости в расчете на минимальные размеры для экономии пространства на печатной плате устройства. Одна из наиболее популярных по внешнему виду форм — в виде бочонка, внутри которого скручены металлические обкладки с диэлектриком между ними. Первый конденсатор, изобретенный в городе Лейдене (Нидерланды) в 1745 году, получил название «Лейденской банки».

Принципом работы компонента является способность заряжаться и разряжаться. Зарядка возможна благодаря нахождению обкладок на малом расстоянии друг от друга. Близкорасположенные заряды, разделенные диэлектриком, притягиваются друг к другу и задерживаются на обкладках, а сам конденсатор таким образом хранит энергию. После отключения источника питания компонент готов к отдаче энергии в цепи, разряду.

Параметры и свойства, определяющие рабочие характеристики, качество и долговечность работы:

  • электрическая емкость;
  • удельная емкость;
  • допускаемое отклонение;
  • электрическая прочность;
  • собственная индуктивность;
  • диэлектрическая абсорбция;
  • потери;
  • стабильность;
  • надежность.

Способность накапливать заряд определяет электрическую емкость конденсатора. При расчете емкости нужно знать:

  • площадь обкладок;
  • расстояние между обкладками;
  • диэлектрическую проницаемость материала диэлектрика.

Для повышения емкости нужно увеличить площадь обкладок, уменьшить расстояние между ними и использовать диэлектрик, материал которого обладает высокой диэлектрической проницаемостью.

Для обозначения емкости используется Фарад (Ф) — единица измерения, получившая свое название в честь английского физика Майкла Фарадея. Однако 1 Фарад — слишком большая величина. Например, емкость нашей планеты составляет менее 1 Фарада. В радиоэлектронике используются меньшие значения: микрофарад (мкФ, миллионная доля Фарада) и пикофарад (пФ, миллионная доля микрофарада).

Watch this video on YouTube

Удельная емкость рассчитывается из отношения емкости к массе (объему) диэлектрика. На этот показатель влияют геометрические размеры, и повышение удельной емкости достигается за счет снижения объема диэлектрика, но при этом повышается опасность пробоя.

Допускаемое отклонение паспортной величины емкости от фактической определяет класс точности. Согласно ГОСТу, существует 5 классов точности, определяющих будущее использование. Компоненты высшего класса точности применяются в цепях высокой ответственности.

Электрическая прочность определяет способность удерживать заряд и сохранять рабочие свойства. Заряды, сохраняющиеся на обкладках, стремятся друг к другу, воздействуя на диэлектрик

Электрическая прочность — важное свойство конденсатора, определяющее длительность его использования. В случае неправильной эксплуатации произойдет пробой диэлектрика и выход компонента из строя

Собственная индуктивность учитывается в цепях переменного тока с катушками индуктивности. Для цепей постоянного тока не берется в расчет.

Диэлектрическая абсорбция — появление напряжения на обкладках при быстром разряде. Явление абсорбции учитывается для безопасной эксплуатации высоковольтных электрических устройств, т.к. при коротком замыкании существует опасность для жизни.

Потери обусловлены малым пропусканием тока диэлектриком. При эксплуатации компонентов электронных устройств в разных температурных условиях и разной влажности свое влияние оказывает показатель добротности потерь. На него также влияет рабочая частота. На низких частотах сказываются потери в диэлектрике, на высоких — в металле.

Стабильность — параметр конденсатора, на который также оказывает влияние температура окружающей среды. Ее воздействия делятся на обратимые, характеризуемые температурным коэффициентом, и необратимые, характеризуемые коэффициентом температурной нестабильности.

Надежность работы конденсатора в первую очередь зависит от условий эксплуатации. Анализ поломок говорит о том, что в 80% случаев причиной выхода из строя является пробой.

В зависимости от назначения, типа и области применения различаются и размеры конденсаторов. Самые маленькие и миниатюрные, размерами от нескольких миллиметров до нескольких сантиметров, используются в электронике, а самые крупные — в промышленности.

Перспективы применения

В ближайшем будущем предполагается практически повсеместное использование суперконденсаторов, которые будут внедряться в большинство энергоёмких производств (включая медицинскую отрасль, аэрокосмическую промышленность и военную технику).

Одновременно с их внедрением всё более повышается удельная емкость этих изделий, что в перспективе позволит полностью заменить батареи конденсаторами. Также намечается процесс интегрирования суперконденсаторов в различные структуры современного электронного производства, включая изготовление управляющих и регулирующих элементов.

В заключение отметим, что конденсаторные изделия этого класса позволяют внедрить в жизнь экологически чистые способы экономии энергии, намного более перспективные, чем все известные до сих пор. В ближайшее время предполагается дальнейшее расширение сфер применения этих технологий, которые могут захватить всю автотранспортную отрасль, а также устройства связи и мобильную технику.

Положительные и отрицательные стороны

К числу безусловных преимуществ этих устройств относятся следующие качества:

  • разрядка и заряд устройства не занимает много времени, что позволяет их использовать в тех случаях, когда аккумуляторы установить не представляется возможным из-за долгой подзарядки;
  • по сравнению с аккумуляторными батареями у ионисторов значительно больше циклов полного заряда-разряда устройства;
  • чтобы произвести подзарядку, не понадобится специальное зарядное оборудование, следовательно, упрощается обслуживание;
  • радиодетали этого типа гораздо легче аккумуляторов и меньше их по габаритам;
  • широкий диапазон рабочей температуры – от -40 до 70С°;
  • срок эксплуатации во много раз больше, чем его имеют силовые конденсаторы и аккумуляторные батареи.

Как бы ни были хороши эти радиодетали, но у них есть и недостатки, которые несколько усложняют эксплуатацию, а именно:

  • относительно высокая цена на ионисторы приводит к тому, что использование их в технике ведет к ее удорожанию. Как утверждают специалисты, в ближайшем будущем эта проблема будет решена, благодаря развитию новых технологий;
  • низкие параметры номинального напряжения устройств, решением может служить последовательное соединение нескольких элементов (принцип такой же, как при подключении нескольких батареек). В этом случае потребуется установить шунт в виде резистора на каждый компонент;
  • превышение температурного режима (нагрев более 70С°) становится причиной выхода из строя;
  • данный тип радиодеталей не позволяет накапливать достаточно энергии, помимо этого они обладают небольшой энергетической плотностью (то есть не столь мощные, как аккумуляторы), что несколько сужает сферу их применения. Параллельное подключение нескольких элементов позволяет частично справиться с этой проблемой.

Отдельно следует заметить, что суперконденсаторы относятся к элементам, подключение которых требует, чтобы была соблюдена полярность. Нельзя допускать короткое замыкание устройства, поскольку оно станет причиной, из-за  которой повысится температура, и радиоэлементу потребуется замена.

Типы ионисторов

Энергия электрического поля

Суперконденсаторы делят на три типа:

  1. «Идеальный» ионистор – конденсатор с идеально поляризуемыми угольными электродами. Заряд происходит за счёт ионного переноса с одного на другой электрод. В качестве электролита применяют 30% раствор гидрооксида калия (КОН) или 38% раствор серной кислоты (H2SO4).
  2. Конденсаторы со слабо поляризуемыми катодами или анодами – гибридные ионисторы. Электрохимическая реакция происходит только на одном из электродов.
  3. Псевдоконденсаторы – это ионисторы с электродами, на поверхности которых происходят обратимые электрохимические процессы. Изделия обладают высокой удельной ёмкостью.

Конструкция и использование ионисторов

Суперконденсаторы по устройству и принципу работы отличаются от классических электролитических конденсаторов, хотя кажутся на них похожими. Основное отличие состоит в том, что суперконденсаторы имеют более сложную форму — их название, электрический двухслойный конденсатор (EDLC), указывает на двухслойную структуру. Облицовка конденсатора отделена от электролита «собственными» диэлектрическими слоями, что делает заменяющую модель такого конденсатора включающей в себя два последовательно соединенных конденсатора. Между облицовками имеется дополнительный слой ионопроницаемого сепаратора, предназначенный для предотвращения случайного замыкания электродов.


Схема суперконденсатора EDLC

Конструктивно похожие на EDLC конденсаторы представляют собой так называемые гибридные конденсаторы, в которых накопление электрического заряда происходит с помощью двух механизмов. Первый из них — типичный для конденсаторов, то есть за счет накопления электростатической энергии. Второй механизм основан на электрохимических явлениях, которые заставляют суперконденсатор вести себя как обычная батарея. Такой гибридный принцип работы делает характеристики заряда и разряда немного более сложными, чем у классических конденсаторов, но поведение суперконденсаторов в реальных схемах будет определяться в основном электростатической составляющей. Это означает почти линейное падение напряжения в зависимости от степени заряда, что является большой трудностью для разработчиков.

Как определить емкость, номинал и напряжение SMD конденсаторов

Выше была изложена подробная информация о том, как правильно определять номинал SMD конденсаторов по маркировке. Основная сложность при выполнении такой операции заключается в том, что символы могут быть настолько малы, что их невозможно идентифицировать невооруженным глазом. В такой ситуации рекомендуется использовать лупу либо любой другой увеличительный прибор с подходящей кратностью, а также установить качественное освещение в месте проведения подобных исследований.

Лупа для радиолюбителя

Обратите внимание! Иногда на поверхности радиоэлемента не читаются либо полностью отсутствуют обозначения, поэтому каждому радиолюбителю следует знать, как определить емкость электролитического конденсатора без маркировки. Для выполнения такой работы не обойтись без специального измерительного прибора

Для получения корректных показателей перед началом измерения емкости конденсатора радиоэлемент необходимо полностью разрядить.

Предельное напряжение измеряется на конденсаторе, который устанавливается в электронную схему, где данный элемент может быть безопасно подключен к электрическому напряжению. После отключения источника тока проводят измерение напряжения на контактах радиодетали. Полученное значение в вольтах следует умножить на 1,5 для получения точного значения этого параметра.

Конденсаторы SMD являются очень удобными при самостоятельной сборке различных схем, а при автоматическом монтаже благодаря им удается добиться максимальной компактности расположения радиодеталей. Зная принципы расшифровки обозначения таких элементов, можно без каких-либо затруднений проектировать и собирать даже сложные устройства в домашних условиях.

https://youtube.com/watch?v=_HGBcpSAYh8

Перспективы применения

В ближайшем будущем предполагается практически повсеместное использование суперконденсаторов, которые будут внедряться в большинство энергоёмких производств (включая медицинскую отрасль, аэрокосмическую промышленность и военную технику).

Одновременно с их внедрением всё более повышается удельная емкость этих изделий, что в перспективе позволит полностью заменить батареи конденсаторами. Также намечается процесс интегрирования суперконденсаторов в различные структуры современного электронного производства, включая изготовление управляющих и регулирующих элементов.

В заключение отметим, что конденсаторные изделия этого класса позволяют внедрить в жизнь экологически чистые способы экономии энергии, намного более перспективные, чем все известные до сих пор. В ближайшее время предполагается дальнейшее расширение сфер применения этих технологий, которые могут захватить всю автотранспортную отрасль, а также устройства связи и мобильную технику.

Приставка к мультиметру esr метр

Я внес минимальные изменения. Корпус — от неисправного «электронного дросселя» для галогеновых ламп. Питание — батарея «Крона» 9 Вольт и стабилизатор 78L05 . Убрал переключатель — измерять LowESR в диапазоне до 200 Ом надо очень редко (если приспичит, использую параллельное подключение).

Изменил некоторые детали. Микросхема 74HC132N, транзисторы 2N7000 (to92) и IRLML2502 (sot23). Из-за увеличения напряжения с 3 до 5 Вольт отпала необходимость подбора транзисторов. При испытаниях устройство нормально работало при напряжении батареи свежей 9,6 В до полностью разряженной 6 В.

Кроме того, для удобства, использовал smd-резисторы. Все smd-элементы прекрасно паяются паяльником ЭПСН-25. Вместо последовательного соединения R6R7 я использовал параллельное соединение — так удобнее, на плате я предусмотрел подключение переменного резистора параллельно R6 для подстройки нуля, но оказалось, что «нуль» стабилен во всем диапазоне указанных мною напряжений.

Удивление вызвало то, что в конструкции «разработанной в журнале» перепутана полярность подключения VT1 — перепутаны сток и исток (поправьте, если я неправ). Знаю, что транзисторы будут работать и при таком включении, но для редакторов такие ошибки недопустимы.

↑ Наладка

Наладка очень проста и заключается в установке чувствительности с помощью R4 при подключенном резисторе 2…5 Ом и установке нуля цифрового вольтметра на диапазоне 200mV.

Операции надо повторить несколько раз, далее можно убедиться в точности измерителя, подключая резисторы 0,1…5 Ом.

Настраивать надо со штатными шнурами, плату хорошенько промыть, конденсатор С3 должен быть термостабилен.

↑ К вопросу о точности вообще

Начиная с 10 Ом, точность примерно 3% и ухудшается примерно до 6% при 20 Ом (200мВ), но точность при измерениях бракованных элементов не важна. Поскольку измерения проводятся при комнатной температуре, термонестабильность будет мала, испытаний на эту тему я не проводил.

При измерениях ESR конденсаторов в компьютерных блоках питания и на материнских платах, я пришел к выводу, что конденсаторы от 1000 мкФ с сопротивлением 0,5 Ом надо срочно выпаивать и отправлять в ведро, нормальное ESR 0,02…0,05 Ом.

Попутно обнаружил, что у исправных конденсаторов ESR очень сильно зависит от температуры, так у конденсатора 22 мкФ ESR уменьшалась от тепла пальцев на 10%. Это объясняет, почему некоторые фанатичные лампадные конструкторы специально делают подогрев конденсаторов в катодных цепях с помощью проволочных обогревателей.

По этой причине, а также по причине имеющегося сопротивления контактов считаю, что в измерения тысячных долей Ом нет особой необходимости.

↑ Итого

Данный прибор работает у меня около месяца, его показания при измерениях конденсаторов с ESR в единицы Ом совпадают с прибором по схеме Ludens. Он уже прошёл проверку в боевых условиях, когда у меня перестал включаться компьютер из-за емкостей в блоке питания, при этом не было явных следов «перегорания», а конденсаторы были не вздувшимися.

https://youtube.com/watch?v=Q6bBJLlXjTI

Точность показаний в диапазоне 0,01…0,1 Ом позволила отбраковать сомнительные и не выбрасывать старые выпаянные, но имеющие нормальную ёмкость и ESR конденсаторы. Прибор прост в изготовлении, детали доступны и дёшевы, толщина дорожек позволяет их рисовать даже спичкой. На мой взгляд, схема очень удачна и заслуживает повторения.

↑ Файлы

Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года. Уже более 10 лет наш журнал существует только на мои средства.

— Спасибо за внимание!

Игорь Котов, главный редактор журнала «Датагор»

Оригинальная статья в журнале «Радио» № 8 за 2011 год: ▼ radio-8-2011-esr-meter.7z 13/08/16 ️ 1,09 Mb ⇣ 54

Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года. Уже более 10 лет наш журнал существует только на мои средства.

— Спасибо за внимание!

Игорь Котов, главный редактор журнала «Датагор»

Не секрет, что наибольшее число отказов современной аппаратуры происходит по вине оксидных конденсаторов. Это не только обрыв, потеря емкости, короткое замыкание, но и дефект, выражающийся в увеличении активной составляющей конденсатора.

Примеры суперконденсаторов

При выборе суперконденсатора учитывайте:

  • Емкость, измеряемая в фарадах — чем больше емкость, тем больше заряда может накапливать суперконденсатор и, как следствие, дольше обеспечивать питание вашей системы,
  • Номинальное напряжение, измеряемое в вольтах — максимальное напряжение, которое конденсатор может обеспечить на выводах.

Некоторые примеры (фото) суперконденсаторов:

Емкость 1Ф, максимальное напряжение 5,5В (сдвоенный; на картинке слева — справа 4Ф):

Максимальное напряжение 5,5 В, емкость 4Ф, высота 5 мм, диаметр 25 мм (сдвоенный):

Максимальное напряжение 2,7 В, емкость: 100Ф (!), Высота и диаметр более 5 см:

Некоторые комментарии…

  • Каждый суперконденсатор имеет определенное максимальное напряжение — например, 2,7 или 5,5 В. Подача большего напряжения может привести к взрыву суперконденсатора.
  • Суперконденсаторы поляризованы: не перепутайте, какая ножка «-», а какая — «+»; обратная полярность может привести к взрыву суперконденсатора,
  • Суперонденсаторы могут выдерживать большое количество циклов заряда и разряда. В этом отношении они во много раз более устойчивы, чем, например, NiMH или LiPo батареи.
  • Если у вашего конденсатора слишком низкое напряжение или слишком малая емкость — вы можете подключать их последовательно или параллельно.
