Советские керамические и пленочные конденсаторы — часть четвертая

Когда появились конденсаторы

Принято считать, что прототипом конденсатора является лейденская банка. Она была произведена в Германии еще в 1745 году. Годами позже был создан первый конденсатор в основу которого как раз и лег электрический лист Эппинуса, который применялся и в лейденской банке. Он представлял собой пару проводников, которые разделены между собой очень тонким диэлектриком.

Конденсаторы активно использовались еще в советские времена. Тогда электронно-вычислительные машины были по размеру, как комната, но при этом имели очень маленькую мощность. Чтобы обеспечивать их работу, применялись конденсаторы больших размеров, которые имели соответствующую емкость. На сегодняшний день весь необходимый функционал научились умещать в маленьких элементах.

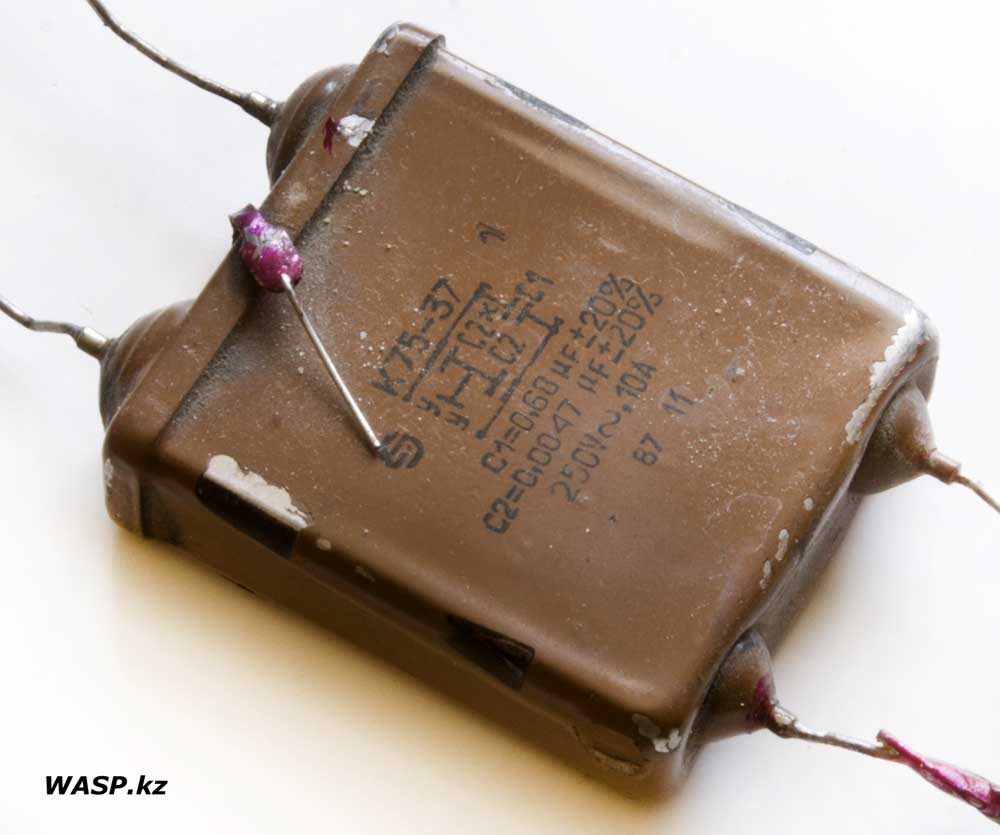

К75-37

Конденсатор комбинированный К75-37 металлопленочный полиэтилентерефтвлатный. Это конденсатор помехоподавляющий, в изоляционной оболочке — металлический герметизированный корпус, для внутреннего монтажа. Преднаначен для подавления радиопомех в диапазоне частот 0,15-100 МГц. Состоит из двух несимметричных емкостей класса Y (C2) и одной симметричной емкости класса  (C1).Номинальное напряжение 250V переменного тока, 10А. Всеклиматическое исполнение, минимальная наработка 15 000 часов.

Данный экземпляр имеет вид приемки «1», на корпусе обозначена схема. Вариант корпуса «В» — пятивыводной. Четыре вывода радиального расположения через стеклянные изоляторы, пятый — корпус. С1 = 0,47µF ±20%, С2 = 0,0047µF ±20%. 70С, изготовлен в декабре 1992 года — логотип завода мне неизвестен. Но несколько поход на логотип Механического завода в г. Красный Луч (Луганская область), Украина (или уже не Украина)…

Еще один конденсатор К75-37, с тем же логотипом. Корпус крашенный, изготовлен в ноябре 1987 год…

Маркировка отечественных конденсаторов

Для всех постсоветских предприятий характерна достаточно полная маркировка радиоэлементов, допускающая незначительные отличия в обозначениях.

Ёмкость

Первым и самым важным параметром конденсатора является емкость. В связи с этим значение данной характеристики располагается на первом месте и кодируется буквенно-цифровым обозначением. Так как единицей измерения емкости является фарада, то в буквенном обозначении присутствует либо символ кириллического алфавита «Ф», либо символ латинского алфавита «F».

Так как фарад – большая величина, а используемые в промышленности элементы имеют намного меньшие номиналы, то и единицы измерения имеют разнообразные уменьшительные префиксы (мили-, микро-, нано- и пико). Для их обозначения используют также буквы греческого алфавита.

• 1 миллифарад равен 10 -3 фарад и обозначается 1мФ или 1mF.
• 1 микрофарад равен 10 -6 фарад и обозначается 1мкФ или 1F.
• 1 нанофарад равен 10 -9 фарад и обозначается 1нФ или 1nF.
• 1 пикофарад равен 10 -12 фарад и обозначается 1пФ или 1pF.

Если значение емкости выражено дробным числом, то буква, обозначающая размерность единиц измерения, ставится на месте запятой. Так, обозначение 4n7 следует читать как 4,7 нанофарад или 4700 пикофарад, а надпись вида n47 соответствует емкости в 0,47 нанофарад или же 470 пикофарад.

В случае, когда на конденсаторе не обозначен номинал, то целое значение говорит о том, что емкость указана в пикофарадах, например, 1000, а значение, выраженное десятичной дробью, указывает на номинал в микрофарадах, например 0,01.

Ёмкость конденсатора, указанная на корпусе, редко соответствует фактическому параметру и отклоняется от номинального значения в пределах некоторого диапазона. Точное значение емкости, к которой стремятся при изготовлении конденсаторов, зависит от материалов, используемых для их производства. Разброс параметров может лежать в пределах от тысячных долей до десятков процентов.

Величина допустимого отклонения ёмкости указывается на корпусе конденсатора после номинального значения путем проставления буквы латинского или русского алфавита. К примеру, латинская буква J (русская буква И в старом обозначении) обозначает диапазон отклонения 5% в ту или иную стороны, а буква М (русская В) – 20%.

Такой параметр, как температурный коэффициент емкости, входит в состав маркировки достаточно редко и наносится в основном на малогабаритные элементы, применяемые в электрических схемах времязадающих цепей. Для идентификации используется либо буквенно-цифровая, либо цветовая система обозначений.

Встречается и комбинированная буквенно-цветовая маркировка. Варианты её настолько разнообразны, что для безошибочного определения значения данного параметра для каждого конкретного типа конденсатора требуется обращение к ГОСТам или справочникам по соответствующим радиокомпонентам.

Номинальное напряжение

Напряжение, при котором конденсатор будет работать в течение установленного срока службы с сохранением своих характеристик, называется номинальным напряжением. Для конденсаторов, имеющих достаточные размеры, данный параметр наносится непосредственно на корпус элемента, где цифры указывают на номинальное значение напряжения, а буквы обозначают в каких единицах измерения оно выражено.

Например, обозначение 160В или 160V показывает, что номинальное напряжение равно 160 вольт. Более высокие напряжения указываются в киловольтах – kV. На малогабаритных конденсаторах величину номинального напряжения кодируют одной из букв латинского алфавита. К примеру, буква I соответствует номинальному напряжению в 1 вольт, а буква Q – 160 вольт.

Дата выпуска

Согласно “ГОСТ 30668-2000 Изделия электронной техники. Маркировка”, указываются буквы и цифры, обозначающие год и месяц выпуска.

“4.2.4 При обозначении года и месяца сначала указывают год изготовления (две последние цифры года), затем месяц — двумя цифрами. Если месяц обозначен одной цифрой, то перед ней ставят нуль. Например: 9509 (1995 год, сентябрь).

4.2.5 Для изделий, габаритные размеры которых не позволяют обозначать год и месяц изготовления в соответствии с 4.2.4, следует использовать коды, приведенные в таблицах 1 и 2. Коды маркировки, приведенные в таблице 1, повторяются каждые 20 лет.”

Дата, когда было осуществлено то или иное производство, может отображаться не только в виде цифр, но и в виде букв. Каждый год имеет соотношение с буквой из латинского алфавита. Месяца с января по сентябрь обозначаются цифрами от одного до девяти. Октябрь месяц имеет соотношение с цифрой ноль. Ноябрю соответствует буква латинского типа N, а декабрю – D.

Золото в разъёмах

Разъёмы считают богатым источником драгоценных материалов. Приобрести их можно на вес. Для добычи золота и серебра подходят как советские, так и импортные модели. Год выпуска при этом не имеет значения. Некоторые радиодетали содержат довольно много палладия. Для того чтобы выяснить, действительно ли он есть в составе, элемент нужно поджечь. Если в результате на разъёме появятся тёмные пятна, то можно заниматься извлечением драгметалла.

В одном килограмме этих деталей обычно содержится до 25 г чистого золота. Китайские и американские разъёмы — это более бедные источники, в которых драгоценных металлов в пять раз меньше. Из элементов легко извлечь вещество. Для этого нужно подготовить химический реактив, называющийся «Царская водка». Он содержит 30%-й раствор соляной кислоты и 40%-й азотной. Их смешивают в пропорции 3:1, заливают в предварительно охлаждённую ёмкость и тщательно медленно перемешивают.

Окислитель отделит золото, платину и палладий. В процессе работы смесь выделяет пары, которые могут вызвать отравление и внутренние ожоги. Их запрещено вдыхать, а комнату, где проводится работа, нужно проветрить. Нельзя таким способом извлекать серебро, хром и цирконий. На поверхности этих материалов образуется толстый налёт хлорида. Благородные металлы не подвергнутся такому воздействию.

https://youtube.com/watch?v=buHN6PQmji4

Особенности транзисторов

Далеко не все транзисторы содержат драгоценные металлы. Но есть некоторая бытовая техника, содержащая детали с золотом и палладием. Наиболее популярные элементы:

• 2Т306 серий А, Б, В, Г,
• 2Т355А,
• 2Т509А,
• 2Т603Б,
• 2Т944А,
• 2Т998А.

Определяют содержание драгоценных веществ по цвету контактов. Если они жёлтые, то есть золото, красные — медь, серебристые — серебро, белые — платина. Для их добычи нужно снять корпус с транзистора, разобрать все детали и очистить контакты от изоляции. Химическим методом с помощью раствора соляной и азотной кислоты выделяют драгоценный материал, очищают его.

Драгметаллы в микросхемах

Первое, на что необходимо обращать внимание — это микросхемы электронной бытовой техники. Материалы, которые содержатся в них, необходимы для проводимости электрического тока, образования достаточного сопротивления и нормального функционирования чипов

Для того чтобы добыть такое количество золота, за которое можно выручить сумму, покрывающую расходы на обработку деталей, нужно запастись большим числом микросхем.

В керамических конденсаторах советского изготовления есть танталовые и серебряные элементы, в транзисторах и светодиодах содержится золото, как и в переключателях, разъёмах, реле и потенциометрах. В металлических деталях содержатся много сплавом, в том числе:

• золото,
• платина,
• серебро,
• тантал,
• палладий,
• рутений.

Добытчики драгметаллов часто испытывают трудности при скупке микросхем. Ведь основная часть подобных приборов советского производства уже продана. И для того, чтобы добыть 5 г серебра и 1 г золота нужно перебрать не менее одной тысячи деталей. В некоторых случаях реальное количество драгоценных веществ отличается от того, которое указано в справочнике. Содержание золота и серебра в определённых микросхемах:

• К537РФ — 40,1 и 71,2 г,
• 1200ЦЛ1 — 43,3 и 115,1 г,
• 2ФВ2000 — 41,7 г жёлтого металла, серебра нет,
• 530ИД7 — 28,5 и 26,7 г,
• КМ132РУ2 — 34,7 и 52,6 г.

МБГО-1

Металлизированный бумажный герметизированный однослойный конденсатор постоянной емкости МБГО-1 30 мкФ ±10% 160В, изготовлен в январе 1986 года на Николаевском заводе Никонд.Конденсаторы МБГО-1 и МБГО-2 одинаковые по всем характеристикам, единственное отличие — на корпусе у МБГО-1 отсутствуют элементы для крепления…

МБГО-2

Конденсаторы металлобумажные высоковольтные импульсные

Предназначены для формирования мощных импульсов тока разряда в нагрузке, обладают высокой энергоемкостью

Конденсаторы изготовляют в металлических прямоугольных корпусах, герметизированных пайкой, с лепестковыми выводами

Выпускаются согласно ТУ ОЖО.462.124 ТУ приемка «1»

По способу крепления конденсаторы отличаются наличием или отсутствием на корпусе специальных крепежных пластин

МБГО-2, 4 мкФ ±10%, 160В, изготовлен в июле 1988 г.

Завод Никонд — г. Николаев, Украинская ССР

МБГЧ-1

Конденсаторы металлобумажные высоковольтные импульсные

МБГЧ-1, 1 мкФ ±10%, 250В, изготовлен в июле 1988 г.

Рязанский завод Поликонд, СССР

Конденсатор МБГЧ-1 0,5 мкФ ±10% 500ВИзготовлен в марте 1978 года на Новосибирском заводе конденсаторов.Подобные конденсаторы широко использовались в самых различных устройствах, данный эекземпляр, например, изъят из акустической системы Вега 25 АС-101

МБГП-1, МБГП-2

Металлобумажный герметичный прямоугольный конденсатор

МБГП-1, 400В, 3,9 мкФ ±10%, партия №60.Изготовлен в июне 1988 года на заводе Лаконд, Новая Ладога. Размеры: 31,5 х 47 х 61 мм.

МБГП-2, 0,24 мкФ ±10%, 1600В, изготовлен в сентябре 1989 г. Партия №15

Производитель — Лаконд, Новая Ладога, СССР (Амфи-Лаконд)

ОКБГ-МП

Особый (вариант) Конденсатор Бумажный Герметизированный в Металлическом Плоском корпусе

По сути тот же КБГ-МП…

Выпускался с незапамятных времен — начала 1960-х годов, как сейчас — неизвестно

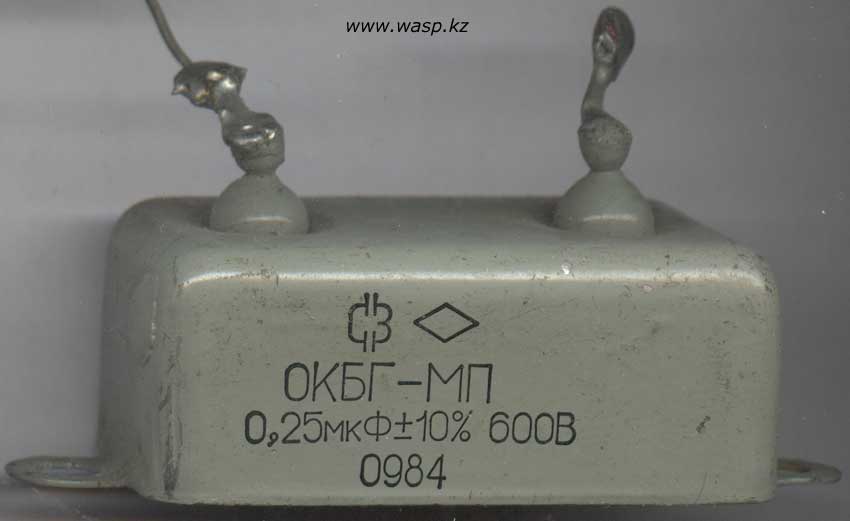

ОКБГ-МП, 0,25 мкФ ±10%, 600В, изготовлен в сентябре 1984 г.

Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР

К70-7

Полистирольные конденсаторы К70-7 предназначены для работ в цепях постоянного, переменного и пульсирующего тока

Производство СССР, достаточно редкий и точный конденсатор

К70-7С, 66600 пФ ±0,5%, 100В

Изготовлен в декабре 1976 года на заводе Вектор, г.Остров, Псковская область

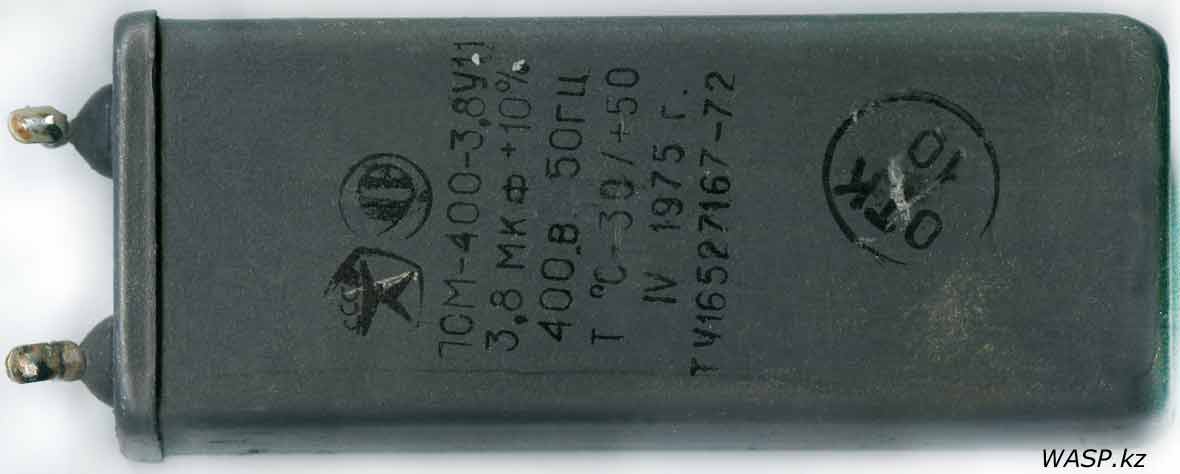

ЛСМ-400-3,8У11

Конденсаторы типа ЛСМ с фольговыми обкладками и бумажным диэлектриком, пропитанным трихлордифенилом.

Предназначены для использования в качестве балластных и для повышения коэффициента мощности пускорегулирующих аппаратов, люминесцентных светильников, цепей переменного тока частотой 50 и 60 Гц. Изготавливаются в исполнении для умеренного климата категории размещения 11. Выпускаются в прямоугольных металлических герметизированных корпусах со стеклянными или керамическими изоляторами, через которые проходят выводы.

Мой экземпляр был извлечен из старой советской лампы дневного освещения. На конденсаторе нанесена такая маркировка: Знак Качества, логотип производителя — Ленинаканский конденсаторный завод. Затем название модели ЛСМ-400-3,8У11. 3,8 МКФ ±10% 400 В 50Гц. ТС -30/+50. Дата изготовления — IV 1975 г. ТУ16527167-72.

Таблица содержания драгметалла в граммах для конденсаторов ЭТО

Таблица показывает точный вес в граммах для 1000 шт, 1000 шт учитывая норму возврата и для 1 шт

Н.возвр — норма возврата после переработки * — все данные справочного характера, обязательно уточняйте в иных источниках если имеют важное значение

Золото, МПГ — металлы платиновой группы (рутений, родий, палладий, осмий, иридий, платина) — отсутствуют. По другим данным содержит МПГ в малых количествах — платина 0,4 гр — 0,7 гр.

Стоит учесть, после переработки удаётся получить не весь драгметалл указанный в паспорте. По этой причине приведён расчёт учитывая норму возврата (Н.возвр). Были изучены разные источники и собраны средние данные по возврату.

Цена предлагаемая скупщиками

Посмотрев на расценки, видно что скупщики принимают конденсатор по текущей курсовой стоимости металла. Для того чтобы лучше ориентироваться в цене, желательно свериться с актуальной ценой драгметалла на мировых торговых биржах.

Содержание тантала

Помимо серебра, в конденсаторе содержится ценный тантал. Содержится он в пластинке и чашке конденсатора. Приводят примеры, что в 25 граммовом конденсаторе 8 гр тантала.

Ориентировочные колебания цены покупки: 25 — 30 руб за 1 гр серебра 5 — 10 руб за 1 гр

• Примечания относительно цен на серебро. 30 рублей за грамм это исторически средние значения для серебра, если вернётся к пиковому, то будет стоить 60 руб.
• Тантал имеет колебания от 45 до 300 долларов за кг. Можно считать 100 — 200 долларов некоторым средним коридором. 5 рублей за грамм это ближе к минимуму.

Целесообразно такие конденсаторы сдавать на лом после выработки ресурса, как изделия они стоят существенно дороже.

Стоимость конденсатора как изделия

Цены в основном распределены от 40 — 4000 рублей за штуку. Сильно колеблются в зависимости от характеристик, производителя и года выпуска.

• Цены например, за 1 шт: ЭТО-1 90В 10 мкФ 10% — 47 руб
• ЭТО-1 25в 30 мкФ 10% (1992г) — 215 руб
• ЭТО-3А 400В 2 мкФ 10% — 292 руб
• ЭТО-2 70В 100 мкФ 10% (1972г) — 575 руб
• ЭТО-4 250В 30 мкФ (1990г) — 1050 руб
• ЭТО-1 15В 50 мкФ 10% (1974г) — 1080 руб
• ЭТО-3 400В 2мкФ 10% (1967г) — 1830 руб
• ЭТО-2 70В 150 мкф 20% — 2740 руб
• ЭТО-4 150В 50 мкф — 4100 руб

https://youtube.com/watch?v=xpMq9POgTUs

https://youtube.com/watch?v=Md3j1H4P6IE

https://youtube.com/watch?v=t9vg9tnOS3k

Советские керамические и пленочные конденсаторы

На страницах посвященных кодовым маркировкам пленочных и керамических конденсаторов уже описано много конденсаторов советского производства, тем не менее я думаю отдельная страница, описывающая конденсаторы производства СССР по типам, не помешает. Данная коллекция безусловно будет пополняться и дополняться новыми экземплярами. ПРОСЬБА — если вы обнаружите неточность или ошибки в описаниях, напишите мне через форму Обратной связи, либо оставьте комментарий внизу страницы!

• Советские керамические и пленочные конденсаторы — фотосправочник

К73-17, К73-17В

Конденсаторы плёночные полиэтилентерефталатные металлизированные широкого применения

Конденсаторы К73-17 предназначены для работы в цепях постоянного, переменного и пульсирующего тока.

Выпускались в СССР в разных исполнениях, отличающихся различной видом выводов, выпускаются и поныне в России

К73-17В 470nK 630V, ноябрь 1989 года

Кузнецкий конденсаторный завод, СССР

К73-17, 0,033 мкФ на 400В

Производства SAHA — Индия

К73-17 4,7 мкФ ±10%, 63В

Фирма производитель SAHA, Индия

К73-17, 1 мкФ ±10% 63В

К73-17, 220nK П 630В, изготовлен в июле 1990 г.

Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР

Тот же конденсатор, что и выше, с той же датой изготовления, но. внешний вид напоминает какую-то халтуру.

Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР

К73-17В 220nM 400V, изготовлен в сентябре 1989 г.

Кузнецкий конденсаторный завод, СССР

К73-17 В 330nK 630V, изготовлен в феврале 1990 г.

Кузнецкий конденсаторный завод, СССР

К78-2

Конденсаторы фольгированные и металлизированные, полипропиленовые

Предназначены для работы в целях постоянного, переменного, пульсирующего токов и в импульсных режимах

Залитые компаундом, прямоугольные, выпускались в СССР, выпускаются и сейчас в Российской федерации

К78-2 5n6K 1600V A7

Новгородский завод конденсаторов, СССР

К79-2 10nJ 1000V A9

Новгородский завод конденсаторов, СССР

К78-2 1nJ 1600V A8

Новгородский завод конденсаторов, СССР

К78-2 5600pF ±5%, 1600V, изготовлен в июле 1990 г.

Новгородский завод конденсаторов, СССР

К71-7

Конденсаторы металлизированные на основе полистирольной пленки

Предназначены для работы в цепях постоянного, переменного, пульсирующего тока и в импульсных режимах.

Выпускались весьма качественные прецизионные конденсаторы в этой серии.

Изготавливал СССР, сейчас изготавливает Россия. Корпус — прямоугольный, залитый компаундом

К71-7 4700 пФ ±2%, 250В, изготовлен в августе 1990 г.

Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР

К71-7 В, 4700 пФ ±1%, 250В, изготовлен в сентябре 1990 г.

Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР

К71-7 0,05 мкФ ±0,5%, 250В, изготовлен в октябре 1988 г.

Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР

К73-15, К73-15А

Конденсаторы полиэтилентерефталатные фольговые уплотненные изолированные

Предназначены для работы в цепях постоянного, переменного и пульсирующего токов

К73-15 конденсатор, в алюминиевом корпусе, залитыйпо бокам компаундом.0,047 мкФ ±10% 630ВИзготовлен в июле 1989 года на Одесском заводе Эпсилон

И разборка конденсатора К73-15

Конденсатор К73-15А 0,01 мкФ ±10%, 160В, изготовлен в августе 1988 года, производитель неизвестен

Конденсатор К73-15А, 0,047 мкФ ±5%, 630В, изготовлен в октябре 1991 г. Эпсилон, Одесса

К73-21

Конденсаторы класса «Х» предназначены для подавления индустриальных радиопомех в диапазоне частот от 0,1 до 100 МГц в цепях постоянного, переменного и пульсирующего токов

По конструкции — обернуты липкой лентой, залиты по торцам эпоксидным компаундом

Изготавливались в СССР и сейчас в России, часто используют в автомобильной электронике

Сдвоенный конденсатор К73-21, 2,2 мкФ ±10%, 160В, 6,3А

Изготовлен в январе 1985 года, производитель неизвестен

Сдвоенный конденсатор К73-21, 3,3 мкФ ±10%, 50В, 6,3А

Изготовлен в октябре 1984 года, производитель неизвестен

Обработка разъёмов, транзисторов и микросхем

Из различных разъёмов удаётся получить серебро и золото.

Вот несложная и безопасная технологическая схема получения серебра:

1. Посеребрённые детали заливают разбавленной азотной кислотой, в результате получается смесь, содержащая нитрат серебра.
2. Добавление обычной поваренной соли вызовет переход нитрата серебра в хлорид этого металла и выпадет в осадок.
3. В полученную взвесь добавляют цинковую пудру, которая обеспечит выделение чистого серебра. Эта операция должна завершиться добавлением соляной кислоты, которая ликвидирует остатки цинка.
4. Обработанную взвесь нужно профильтровать и полученное на фильтровальной бумаге серебро переплавить.
5. Для плавки серебра необходимо использовать флюс – буру, которая предупредит окисление драгоценного металла. Отливку очищают от буры промывкой и механическим путём.

Для получения золота из разъёмов, транзисторов и микросхем можно использовать очень простую технологию. Смысл такой технологии состоит в растворении цветных металлов, в результате которого не затронутая реакцией позолота удаляется из раствора фильтрованием:

1. Позолоченные детали разъёмов загружают в смесь раствора соляной кислоты и перекиси водорода в пропорции 1:2.
2. При ежедневном помешивании раствора детали оставляются в нём на 7 дней.
3. Потемнение раствора и осевшее на дне золото в виде остатков плёнки позолоты означает завершение процесса.
4. Отфильтрованный и промытый осадок переплавляют с применением флюса – тетракарбоната натрия.

Такую технологию можно применять к любым радиодеталям, в которых содержится золото. Для этой технологии требуется удалять пластмассовые и металлические корпуса, детали без покрытий.

Более детально весь процесс можно увидеть на видео:

https://youtube.com/watch?v=QJ7SFEDkOyY

Свойства технического серебра

В чистом виде серебро практически не применяется ни в ювелирном деле, ни в технических целях – металл слишком мягкий. Эксплуатационные качества серебра повышаются в его сплавах с другими металлами.

В зависимости от типа легирующих добавок в сплавах на основе серебра выделяют два основных вида серебра:

1. Серебро техническое, представляющее собой очень чистый сплав серебра 999 пробы, в котором 0,1% составляют лигатуры четко обозначенного состава. Техническое серебро используется при изготовлении деталей электрооборудования, востребовано в машиностроении, авиастроительной и космической отраслях, приборостроении.
2. Серебро ювелирное, в составе которого находятся золото, никель и другие металлы. Объем лигатуры варьируется от 5 до 25%, а сам ювелирный сплав получает традиционные пробы от 980 до 750.

по химической чистоте техническоепревосходит ювелирный

Причина кроется в том, что у этих двух разновидностей благородного металла различные функции и предназначение.

У ювелирного серебра декоративно-эстетическое предназначение.

Поэтому легирующие добавки придают ему красивый внешний вид и блеск, гибкость и ковкость, износостойкость и долговечность. Для этих качеств вовсе не обязательна высокая проба.

Для технического серебра, нередко также называемого электротехническим, задача иная – обеспечение хорошей электропроводности и светоотражения. Серебро с чистотой на уровне ювелирного сырья не способно выполнять подобные функции, поскольку показатели электропроводности очень чувствительны к его содержанию.

К75-37

Конденсатор комбинированный К75-37 металлопленочный полиэтилентерефтвлатный. Это конденсатор помехоподавляющий, в изоляционной оболочке — металлический герметизированный корпус, для внутреннего монтажа. Преднаначен для подавления радиопомех в диапазоне частот 0,15-100 МГц. Состоит из двух несимметричных емкостей класса Y (C2) и одной симметричной емкости класса  (C1).Номинальное напряжение 250V переменного тока, 10А. Всеклиматическое исполнение, минимальная наработка 15 000 часов.

Данный экземпляр имеет вид приемки «1», на корпусе обозначена схема. Вариант корпуса «В» — пятивыводной. Четыре вывода радиального расположения через стеклянные изоляторы, пятый — корпус. С1 = 0,47µF ±20%, С2 = 0,0047µF ±20%. 70С, изготовлен в декабре 1992 года — логотип завода мне неизвестен. Но несколько поход на логотип Механического завода в г. Красный Луч (Луганская область), Украина (или уже не Украина)…

Еще один конденсатор К75-37, с тем же логотипом. Корпус крашенный, изготовлен в ноябре 1987 год…

Конденсаторы и резисторы

Как и микросхемы, содержание драгметаллов в конденсаторах выше в том случае, если они изготовлены в Советском Союзе. Кроме серебра и золота, из таких элементов можно добыть платину и палладий. Но в последнее время количество ценных веществ снижается из-за дороговизны производства. Требования, которые сегодня предъявляются к современным изделиям, иногда исключают использование традиционных материалов.

Если интересно то, какие конденсаторы содержат драгметаллы, то все детали делят на несколько категорий в зависимости от объёма золота, серебра и платины:

• керамические с маркой КМ,
• с жёлтым корпусом,
• танталовые,
• с серебряным покрытием.

Получить золото и серебро можно из вычислительных машин, АТС и электронных устройств, которые произвели в СССР. К примеру, в конденсаторе К 22 5 содержание драгметаллов следующее — 34,2 г золота и 52,3 г серебра. Ламповые телевизоры, магнитофоны и другая бытовая техника того времени также может быть полезной.

Не только конденсаторы и микросхемы содержат ценные элементы. Их добывают и из резисторов. Но в них много серебра, а золота и платины практически нет

Особое внимание специалисты уделяют советским потенциометрам серий ПТП, 5К, ППМЛ и ППБЛ. Подходят модели, выпущенные до 1982 года

Желательно, чтобы на них была пометка «Ромб».

Из этих деталей извлекают драгметаллы с помощью химического способа. Понадобится подготовить растворы азотной и соляной кислоты. Конденсатор, микросхему или резистор на 30−40 минут помещают в смесь и ждут отделения веществ. Осадок, который появится на дне ёмкости, может иметь красный или коричневый оттенок это и есть золото. Его собирают и промывают, затем переплавляют в украшение или другое изделие.

https://youtube.com/watch?v=tFfhzBiQGHE

Советы, как разобрать старые радиодетали

Скупка радиодеталей сегодня превратилась в выгодный бизнес, который позволяет не только вторично переработать ненужные или неликвидные радиодетали, но и избавиться от их запасов. За время существования заводов по производству различных радиодеталей и компонентов скопилось огромное количество старых радиоламп или конденсаторов, которые сегодня не используются.

Поэтому сегодня все они идут в скупку. Для того, чтобы выгодно продать, нужно знать, как правильно разобрать старые радиодетали, чтобы получить максимальную выгоду. Разборке поддаются:

• конденсаторы;
• транзисторы;
• переключатели;
• тумблеры;
• регуляторы и т. д.

Например, если у кого-то остались военные радиолампы, то самое ценное в них – это ножки покрытые золотом. Именно позолоченные ножки представляют наибольшую ценность в старых военных радиолампах. Старые лампы, как правило, не разбирают.

Разбирать нужно аккуратно

Если старые конденсаторы еще можно применить в каком-нибудь самодельном трансформаторе или выпрямителе, то радиолампы годятся разве что для музея. Несколько десятилетий назад еще не подозревали о том, что электроника будет развиваться настолько стремительно. Поэтому радиолампы и другие радиодетали изготавливали про запас в большом количестве.

Особенно это касается предприятий, выпускавших продукцию для военных потребностей. О количестве радиоламп и других радиодеталей, выпущенных за десятки лет можно только догадываться.

Если это старый трансформатор, то в нем больше всего ценится медная проволока, которая использовалась для изготовления обмотки. Для разборки любого трансформатора потребуются такие инструменты, как:

• плоскогубцы;
• кусачки;
• отвертка;
• паяльник и т.д.

Набор инструментов зависит от размеров радиодеталей и сложности сборки. Следует отметить, что обычно разбирают не сами радиодетали, а корпус, в котором они находятся. Правда, при желании можно, например, разобрать конденсаторы и достать изнутри алюминиевую фольгу, которую тоже можно отдельно продать.

Не все нужно разбирать

Микросхемы лучше продавать целиком. Хотя внутри содержится золото, но увидеть его невооруженным глазом практически невозможно. Для скупки можно разве что вынуть все микросхемы из корпуса и очистить от ненужных проводов и пайки. Например, многие радиодетали заключены в эбонитовый или металлический корпус.

Следует знать основные правила, которые помогут разобрать детали, не повредив ценных элементов. Можно также разобрать различную аппаратуру и вынуть платы с радиодеталями. Если они большие, то можно откусить кусачками. Мелкие радиодетали лучше отпаивать паяльником. Проще всего извлекать старые радиолампы, которые нужно просто вынуть из гнезда.

Оксидные конденсаторы

Как известно, высокие удельные характеристики оксидных конденсаторов достигаются благодаря высокоразвитой поверхности исходного электрода из вентильного металла, на котором после формовки образуется необходимый слой соответствующего оксида. В алюминиевых конденсаторах высокоразвитая поверхность электрода образуется относительно просто в результате травления поверхности специальной алюминиевой фольги. В отличие от алюминия, повышенная химическая стойкость тантала вызывает технологические трудности, когда его подвергают травлению, чтобы получить развитую поверхность фольгового электрода. Кроме того, технология травления танталовой фольги экологически далеко не безопасна.

https://youtube.com/watch?v=8Sv-klnlqBk

Поэтому в традиционном базовом конструктивно-технологическом решении наиболее массовых типов танталовых конденсаторов высокоразвитая поверхность электрода реализована в виде внутренней поверхности спрессованного из специальных танталовых порошков объемно-пористого тела, в центре которого расположен проволочный анодный вывод конденсатора. До недавнего времени совершенствование конденсаторов этого вида в части улучшения их массогабаритных характеристик основывалось на применении все более мелкодисперсных танталовых порошков, имеющих все более развитую поверхность и, соответственно, все более высокий исходный удельный заряд. Если в конце прошлого века наиболее распространенными были порошки с удельным зарядом порядка нескольких тысяч микрокулон на грамм, то в современных танталовых порошках удельный заряд уже превышает 100 тыс. мкКл/г.

В результате удельные заряды танталовых конденсаторов выросли более чем на порядок. Однако анализ тенденций и направлений в сфере применения танталовых конденсаторов показывает, что указанный путь развития конденсаторов недостаточно эффективен и не может полностью удовлетворить современные требования разработчиков радиоэлектронной аппаратуры. Так, в последние годы существенно расширился диапазон рабочих частот преобразователей в источниках вторичного электропитания аппаратуры (ИВЭП) – традиционной области применения танталовых конденсаторов.

Танталовые конденсаторы теперь должны работать и в импульсных режимах, в частности как высокоэффективные накопители энергии для питания приемно-передающих модулей активных фазированных антенных решеток (АФАР). Повысились требования к быстродействию вычислительных блоков аппаратуры, где танталовые низковольтные конденсаторы используются в качестве резервных источников питания. Если ранее традиционная область рабочих частот танталовых конденсаторов реально ограничивалась единицами и десятками килогерц, то сегодня спектр рабочих частот этих конденсаторов расширился до порядков сотен килогерц – единиц мегагерц.

Таким образом, возникла объективная предпосылка для повышения частотной стабильности параметров, и в первую очередь – емкости конденсаторов. Однако практикуемый способ повышения удельного заряда конденсаторов за счет использования высокозарядных порошков (в рамках традиционного конструктивно-технологического решения с центральным анодным выводом) дает, к сожалению, совершенно обратный результат.

Похожие записи:

Автоматы защиты двигателей Как частотный преобразователь регулирует обороты двигателя Что называют индукционным током когда он возникает Применение и особенности монтажа переносного заземления Как работает сотовая сеть gsm В чем разница между среднеквадратичным и пиковым значением мощности аудиосистемы?
