Технические характеристики и маркировка переменных резисторов

Содержание

Цветовая маркировка

Чтобы информация о параметрах детали оставалась читаемой с любой стороны, применяют цветовую маркировку, краска при этом наносится кольцевыми полосами. Каждому цвету соответствует свое численное значение. Полосы на деталях размещаются ближе к одному из выводов и читаются от него слева направо. Если из-за малого размера детали невозможно сместить цветовую маркировку к одному выводу, то первая полоса делается шириной в 2 раза больше, чем остальные.

Элементы с допустимой погрешностью в 20% обозначают тремя линиями, для погрешности 5-10% используют 4 линии. Самые точные резисторы обозначаются с помощью 5-6 линий, первые 2 из них соответствуют номиналу детали. Если полос 4, то третья говорит о десятичном множителе для первых двух полос, четвертая линия означает точность. Если полос 5, то третья из них — третий знак номинала, четвертая — степень показателя (количество нулей), а пятая — точность. Шестая линия означает температурный коэффициент сопротивления (ТКС).

В случае четырехполосной маркировки последними всегда идут золотая или серебряная полосы.

Все обозначения выглядят сложно, но умение быстро читать маркировку приходит с опытом.

Watch this video on YouTube

Что такое термистор, их разновидности, принцип работы и способы проверки на работоспособность

Как правильно рассчитать резистор для светодиода?

Что такое варистор, основные технические параметры, для чего используется

Расшифровка цифровой и буквенной маркировки SMD резисторов

Определение номинального значения сопротивления резистора по маркировке цветовыми полосами: онлайн калькулятор

Что такое делитель напряжения и как его рассчитать?

Единица измерения сопротивления резистора

В Международной системе единиц (СИ) сопротивление измеряется в омах – единице измерения, названной так в честь физика Георга Ома, который также открыл знаменитый закон для электрической цепи. Международное обозначение выглядит так: Ω. Физический смысл этой единицы заключается в следующем:

Сопротивление проводника равно 1 Ом при силе тока, равной 1 А, и напряжении на концах проводников, равном 1 В.

Оно может быть измерено с помощью прибора, называющегося омметр.

Существует большое разнообразие резисторов с широкой линейкой стандартных величин сопротивления. Рассмотрим соотношение этих номиналов и различные приставки, использующиеся для их обозначения.

Приставка кило- (килоом):

1 КОм равен 1000 Ом

Приставка мега- (мегаом):

1 МОм соответствует 1000 КОм или 1 000 000 Ом

Часто показатели резисторов наносятся непосредственно на их корпус. Это очень удобно. Рассмотрим обозначение их номиналов более подробно.

Номинал резистора – это то же самое, что его сопротивление. Раньше резисторы были достаточно крупными, поэтому все значения прописывались целиком на их корпусах с использованием обычных букв. Помимо сопротивления на резисторе могли указать ещё и класс точности или мощность рассеивания.

Сопротивление – основная характеристика резистора. О том, что оно из себя представляет и как рассчитывается, было рассказано выше, поэтому сейчас подробнее остановимся на особенностях их обозначений.

Для простановки значения, не привышающего 1КОм после цифры, обозначающей величину сопротивления, ставится R (или величина указывается совсем без буквы). На резисторах, выпускавшихся давно, можно встретить слово Ом. Позже принятая маркировка изменилась, теперь она используется в формате:

целая величина – R – дробный остаток

Примеры обозначений:

300 = 300 Ом 200 R = 200 Ом

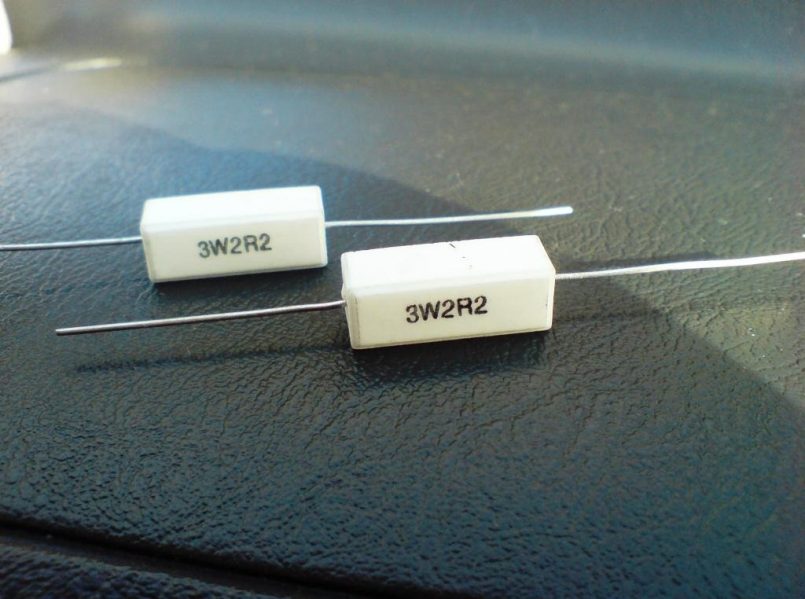

Современные обозначения выглядят так:

4R02 = 4,02 Ом 2R2 = 2,2 Ом

Если значение меньше 1 ома, то ноль в начале обозначения опускают:

0R5 = R5 = 0,5 Ом

Если сопротивление больше тысячи ом, то применяются специальные приставки (мега-, кило-) для упрощения написания. Очень большие значения этой величины почти не встречаются, поэтому необходимость в префиксах Тера- и Гига- возникает крайне редко. Примеры обозначений:

Виды резисторов по назначению

Резисторы по назначению разделяются на два основных типа – общего назначения и специальные. В свою очередь, специальные сопротивления делятся следующим образом:

Высокочастотные. Для чего нужны такие резисторы в электроцепях: благодаря низким собственным емкостям и индуктивностям, высокочастотные резисторы могут применяться в схемах, в которых частота достигает сотни мегагерц, они выполняют в них функции балластных или оконечных нагрузок.
Высокоомные. Величина сопротивления находится в диапазоне от нескольких десятков МОм до ТОм, величина напряжения небольшая – до 400 В. Высокоомные элементы работают в ненагруженном состоянии, поэтому большая мощность им не нужна. Их мощность рассеивания не превышает 0,5 Вт. Высокоомные резисторы служат для ограничения тока в дозиметрах, приборах ночного видения и других приборах с малыми токами.
Прецизионные и сверхпрецизионные. Эти устройства имеют высокий класс точности: допустимое значение сопротивления составляет 1% от номинального и менее. Для сравнения: у обычных резисторов допустимый диапазон составляет 5% и более. Прецизионные устройства используются в основном в приборах измерения высокой точности.

Область применения резисторов

Резистор играет важнейшую функцию в работе электрических систем. Например, он способен контролировать распределение, мощность и прочие характеристики электричества в автомобиле. Резистор любого размера, находящийся в отопительной системе позволяет точно регулировать количество подаваемого тепла.

Элемент, расположенный в светодиодах, позволяет регулировать интенсивность освещения. Следовательно, данный механизм позволяет нам более точно регулировать параметры работы техники. В противном случае нам приходилось бы пользоваться заранее установленным режимом работы техники без возможности его изменения.

Типы переменных резисторов

Проволочный

Состоит из трубчатого пластмассового или керамического каркаса, на который в виде однослойной обмотки уложена тонкая проволока с высоким сопротивлением (манганиновая или константановая).

По поверхности проволоки скользит металлический ползунок, который при перемещении касается следующего витка обмотки раньше, чем сойдет с предыдущего – этим обеспечивается плавность регулировки.

Для надежности контакта ползунка и токопроводящего слоя поверхность проволоки тщательно полируется.

Тонкопленочный

Состоит из каркаса в виде подковообразной диэлектрической пластины, покрытой тонкой пленкой, изготовленной из углерода, бора, металлизированных или композиционных материалов. По поверхности пленки скользит ползунок, прочно связанный с регулировочным механизмом.

Как проверить резистор

Для проверки резистора подойдет практически любой мультиметр. С постоянным резистором могут произойти только две неприятности:

Обрыв резистора — его сопротивление стремится к бесконечности;
Сильное изменение сопротивления.

В электрической схеме легко заметить подгоревший резистор — в этом случае он обязательно должен был подвергнуть прозвонке при помощи мультиметра. Необходимо заметить, что обрыв резистора может произойти и без изменения внешнего вида (без «подгорания»).

Процесс проверки резистора следующий:

Определяете сопротивление по цифровой или цветовой маркировке;
Выставляете мультиметр в режим измерения сопротивления исходя из номинала резистора;
Проверяете соответствие сопротивления указанному на корпусе.

Если сопротивление резистора находится в допустимых пределах (для углеродистых отечественных резисторов С1-4 допустимые отклонения от номинала могут доходить до ±10 %), то резистор исправен. В противном случае он нуждается в замене.

Процесс проверки постоянных резисторов при помощи цифрового мультиметра продемонстрирован в видео ниже.

https://youtube.com/watch?v=c3wlKyhgU4w

Проверка переменных резисторов немного сложнее. Необходимо проверить качество контакта щетки с токопроводящим элементом. В некоторых случаях неисправный переменный резистор можно отремонтировать.

https://youtube.com/watch?v=Yq92LVnla08

Типы и обозначения резисторов

В основном в продажу выпускаются изделия с типовыми значениями мощности рассеяния (0,05, 0,125, 0,25, 0,5, 1, 2 и 5 Ватт). Визуальные обозначения изделий с различными номиналами на электросхемах регламентированы ГОСТ. Перед сборкой надо проверить соответствие используемых деталей указанным на схеме номиналам. Выпускаются элементы и с другими мощностными показателями, отличными от стандартов. На практике они используются нечасто, в основном, под конкретную задачу.

Спецификации к проектируемой схеме, как правило, содержат указания, какими значениями основных параметров должен обладать резистор. Иногда указываются даже конкретная модель, а также допустимое значение отклонения от фиксируемого номинала.

Обозначение деталей с разным номиналом

ДРУГОЕ

Любой человек рано или поздно может нуждаться в электрическом измерении, а если быть точнее, то в измерении…

Как измерить напряжение?

Как измерить напряжение?Представить нашу жизнь без электроприборов очень сложно. Они прочно обосновались в нашем быту и…

Как подключить резистор?

Как подключить резистор?Резистор — это элемент электрической цепи, главным свойством которого является определенное…

Если вы не знаете, как проверить диоды на пригодность, то вам на помощь придет прибор мультиметр, который является…

Когда заходит речь о ремонте и проверке электронной техники, у нас всегда возникает множество вопросов, на которые…

Что такое импеданс?

Из школьной программы физики каждому известен такой элемент, как резистор, который характеризуется электрическим…

Что такое резистор?

Слово «резистор» произошло от латинского слова «resisto» — «сопротивляюсь». Резистор — технический термин, который…

Что измеряется в ваттах?

Не многие знают, что измеряется в ваттах, хотя практически каждый месяц встречаются с этим термином, снимая показатели…

В чем измеряется индукция?

Индукция — это явление возникновения в проводнике, с замкнутым контуром, электрического тока при изменении, проходящего…

В чем измеряется мощность?

Основной единицей мощности, согласно СИ, является ватт. Есть некоторые разновидности этой единицы: кило- ,мега- , гига-…

В чем измеряется напряжение?

В средней школе обычно рассказывают, в чем измеряется напряжение. Электрическое напряжение, или разность потенциалов,…

Что такое ампер?

В повседневной жизни мы каждый день пользуемся электричеством, но, если возникает необходимость, не знаем, как измерить…

Часто нам приходится слышать, что тот или иной прибор работает на диодах. Что такое диод?Диод — это электронный…

Что такое сопротивление?

В физике электрическим сопротивлением называется физическая величина, которая характеризует способность проводника…

Веками люди пытались найти ответ на вопрос, что такое ток. Между тем современная наука дает вполне однозначное…

Что такое вольт?

Вольт — единица измерения, карточный трюк, прием фехтовальщика, магическая восковая кукла…. В общем, слово имеет массу…

Как найти силу тока?

Ослепительная вспышка молнии, раскатистые удары грома. Давно человечество наблюдало за этими грозными явлениями природы…

Как найти сопротивление?

Способность элемента электрической цепи препятствовать прохождению электрического тока по нему называют сопротивлением.…

Электрический ток можно сравнить с тем, как течет вода в трубе, а напряжение с уровнем этой воды. Электрический ток,…

Как уменьшить ток?

Многих людей интересует, как уменьшить ток в электрической цепи. Для этого необходимо знать некоторые законы физики.…

Как проверить батарейки?

Каждый наверняка имеет дома парочку батареек. О том, как тестером проверить батарейку, расскажет наша статья.Сначала…

Как себя проверить

Если в навыке расшифровки кодов вы пока неуверены, есть два способа проверить сопротивление резистора. Первый — программный, второй — при помощи мультиметра. Второй — более надежный, так как вы видите реальное положение вещей, а заодно и проверяете сопротивление элемента.

Одна из программ по расшифровке кодов резисторов «Резистор 2.2»: цветовая маркировка

Найти программу расшифровки кодов резисторов просто — по запросу выскакивает не один десяток. Они несложные, отличаются только масштабами баз данных. Не в каждой можно найти все варианты кодов, но популярные есть везде. В этих программах сначала выбирается тип кодировки (буквы или полоски), а затем вносятся все данные. То, что вы вводите отображается в специальном окошке — чтобы можно было визуально проверить правильность введенной информации. После ввода данных нажимаете кнопку, программа выдает вам номинал и допуск. Сравниваете с тем, что получилось у вас.

Проверяем сопротивление при помощи мультиметра

Проверить насколько правильно вы по кодировке определили сопротивление резистора можно и при помощи мультиметра. Для этого его выставляем в режим «изменение сопротивлений». Диапазон подбираем в зависимости от того, что насчитали. Один щуп прикладываем к одному выводу, второй — к другому. На экране высвечивается сопротивление. Оно может отличаться от высчитанного. Разница зависит от допуска. Чем больше допуск, тем больше может быть разница. Но в любом случае показания должны быть сравнимы с найденным номиналом. Подробности смотрите в видео.

Калькулятор цветовой маркировки резисторов поможет расшифровать по цветным кольцам на резисторе его номинал и допустимое отклонение сопротивления от его номинального значения. Цветную маркировку на резисторах следует читать слева направо. Как правило, первое кольцо расположено ближе к одному из выводов или шире чем остальные.

Термостат для климат-контроля

с дисплеем и удобным управлением. Кликните чтобы узнать подробнее.

Маркировка советских резисторов

Первым делом давайте разберемся с советскими резисторами.

Хоть ты что делай, а от советской электроники не убежишь. Поэтому, немного теории вам не повредит.

Первым взглядом мы должны оценить, какую максимальную мощность может рассеивать резистор. Сверху вниз, внизу на фото, резисторы по мощностям: 2 Ватта, 1 Ватт, 0.5 Ватт, 0.25 Ватт, 0.125 Ватт. На резисторах мощностью 1 и 2 Ватта пишут МЛТ-1 и МЛТ-2 соответственно.

МЛТ – это разновидность самых распространенных советских резисторов, от сокращенных названий Металлопленочный, Лакированный, Теплоустойчивый. У других же резисторов мощность можно прикинуть по габаритам. Чем больше резистор по габаритам, тем больше мощности он может рассеять в окружающее пространство.

Единицы измерения в МЛТэшках – Омы – обозначают как R или E. Килоомы – буковкой “К”, Мегаомы буковкой “М”. Здесь все просто. Например, 33Е (33 Ома); 33R (33 Ома); 47К (47 кОм); 510К (510 кОм); 1.0М (1 МОм). Есть также фишка такая, что буквы могут опережать цифры, например, K47 означает, что сопротивление равно 470 Ом, M56 – 560 Килоом. А иногда, чтобы не заморачиваться с запятыми, тупо толкают туда буковку, например. 4K3 = 4.3 Килоом, 1М2 – 1.2 Мегаома.

Давайте рассмотрим нашего героя. Смотрим сразу на обозначение. 1К0 или словами ” один ка ноль”. Значит, его сопротивление должно быть 1,0 Килоом.

Давайте убедимся, так ли это на самом деле?

Ну да, все сходится с небольшой погрешностью.

Цветовая маркировка резисторов

Чтобы определить значение сопротивления резистора с цветовой маркировкой, сначала надо повернуть его таким образом, чтобы его серебряная или золотая полосы находились справа, а группа других полосок — слева. Если же вы не можете найти серебряную или золотую полоску, то надо повернуть резистор таким образом, чтобы группа полосок находилась с левой стороны.

Принцип работы делителя напряжения

В состав простейшей понижающей схемы всегда входит не меньше одного резистора. Если элементы обладают одинаковыми коэффициентами сопротивляемости электронов, то на выходе вольтаж понизится в два раза. Для каждого узла понижение рассчитывается по закону Ома.

Вам это будет интересно Особенности DC тока

Внимание! Сумма пониженных величин в каждой точке равна общему вольтажу источника питания. Схема с несколькими резисторами

Схема с несколькими резисторами

Резисторы используют в принципиальных схемах с источником питания постоянного тока. В цепях переменного напряжения присутствует еще и реактивное сопротивление, куда входят конденсаторы, индуктивные катушки и другие элементы с электромагнитными полями.

В цепях с синусоидальным током в качестве резистивного элемента выступает конденсатор или катушка. Их называют емкостными. Расчет ведется уже по другой формуле, так как емкость конденсаторов обратно пропорциональна их реактивному сопротивлению. Для вычисления резистивной составляющей необходимо учитывать постоянное число ПИ, частоту синусоидального тока (Гц) и емкость (Фарад). Таким образом получается, что с увеличением емкости падает сопротивление и наоборот.

Кроме конденсаторов, в качестве реактивных компонентов также могут выступать индуктивные катушки, которые могут присутствовать в платах переменного тока. Коэффициент реактивного сопротивления обмоток также прямо пропорционален их номинальным значениям. Для вычислений также необходимо постоянное число ПИ, частота переменного магнитного поля (Гц) и индуктивность (Генри).

Делитель на индукционных катушках

Внимание! В описании выше токовая нагрузка равна бесконечности, поэтому все значения верны только при полученных показателях делителя на сопротивления нагрузки. Они в несколько раз больше внутреннего

Параметры резисторного элемента

Сопротивление резистора — формула для рассчета

К числу ключевых параметров данной группы деталей относятся:

сопротивление компонента;
допуск (степень вариативности номинального сопротивления) – может принимать значения до 20%;
ТКС – изменение сопротивляемости при нагреве или охлаждении воздуха на 1 градус (целесообразно, чтобы элементы одной электроцепи имели идентичное значение показателя);
мощность, показывающая, какое количество тепловой энергии может быть выделено в пространство при условии сохранения корректного функционирования элемента.

Важно! На то, сколько энергии будет рассеивать компонент, влияет его размер. Натренированный глаз способен к визуальному определению значения по габаритам резистора

Корреляция с величиной связана с тем, что когда ток течет через элемент с большим значением площади поверхности, теплота отдается в пространство с большей скоростью (если речь идет о воздухе).

Миниатюрные смд компоненты снабжаются маркировкой из полосок разного цвета. Расшифровку цветового кода можно посмотреть онлайн (например, на сайте производителя). Зачастую она дается и в прилагаемой технической документации.

Цветовая кодировка миниатюрных деталей

Ток, протекающий в цепи параллельно соединенных резисторах

Общий ток I протекающий в цепи параллельных резисторов равняется сумме отдельных токов, протекающих во всех параллельных ветвях, причем ток в отдельно взятой ветви не обязательно должен быть равен току в соседних ветвях.

Несмотря на параллельное соединение, к каждому резистору приложено одно и то же напряжение. А поскольку величина сопротивлений в параллельной цепи может быть разной, то и величина протекающего тока через каждый резистор тоже будет отличаться (по определению закона Ома).

Рассмотрим это на примере двух параллельно соединенных резисторов. Ток, который течет через каждый из резисторов ( I1 и I2 ) будет отличаться друг от друга поскольку сопротивления резисторов R1 и R2 не равны.
Однако мы знаем, что ток, который поступает в цепь в точке «А» должен выйти из цепи в точке «B» .

Таким образом, протекающий общий ток в цепи можно определить как:

I = I1 + I2

Затем с помощью закона Ома можно вычислить ток, который протекает через каждый резистор:

Ток, протекающий в R1 = U ÷ R1 = 12 ÷ 22 кОм = 0,545 мА

Ток, протекающий в R 2 = U ÷ R2 = 12 ÷ 47 кОм = 0,255 мА

Таким образом, общий ток будет равен:

I = 0,545 мА + 0,255 мА = 0,8 мА

Это также можно проверить, используя закон Ома:

I = U ÷ R = 12 В ÷ 15 кОм = 0,8 мА (то же самое)

где 15кОм — это общее сопротивление двух параллельно соединенных резисторов (22 кОм и 47 кОм)

И в завершении хочется отметить, что большинство современных резисторов маркируются цветными полосками и назначение ее можно узнать здесь.

Чем отличается резистор от реостата, транзистора

Реостат является электрическим аппаратом. Который способен регулировать ток и напряжение в электрической цепи. В общем это аналог переменного резистора. Он включает проводящий элемент и регулятор сопротивления. Влиять на изменение показателя можно плавно, а при желании это можно сделать ступенчато. В стандартизации реостатом называют резисторы переменные, регулировочные и подстроечные.

Транзистор является прибором для управления электрическим током. По сути он усиливает ток и может им управлять, а проводник регулирует сопротивление в сети. Внешне два элемента значительно отличаются друг от друга. Резистор имеет цилиндрическую форму и цветную окраску, а транзистор облачен в пластиковый или металлический квадратный корпус.

Выводы: проводники имеют одинаковую функциональность, а у транзистора разную. Также транзистор – это полярный элемент, а резистор – неполярный. По этой причине перепутать два элемента можно только в том случае, если человек совершенно далек от электротехники и радиоэлектроники.

Резистор необходимый элемент во всех микросхемах современных электроприборах. Оказывая сопротивление в цепи, полупроводник делит или уменьшает напряжение, благодаря чему, различные приборы могут работать от сети. Сопротивление тока измеряется в Омах, а грамотный подбор полупроводника обеспечит продолжительную работу любого электроприбора. Так мы выяснили, что такое резистор и для чего он нужен, чем отличается от реостата и транзистора и как обозначается на схемах.

Закон Ома для цепи

Закон Ома для участка цепи, безусловно, можно описать известной из школьного курса физики формулой: I=U/R, но некоторые изменения и уточнения внести, думаю, стоит. Возьмем замкнутую электрическую цепь и рассмотрим ее участок между точками 1-2. Для простоты я взял участок электрической цепи, не содержащий источников ЭДС (Е).

Итак, закон Ома для рассматриваемого участка цепи имеет вид:

φ1-φ2=I*R, где

I – ток, протекающий по участку цепи.
R – сопротивление этого участка.
φ1-φ2 – разность потенциалов между точками 1-2.

Если учесть, что разность потенциалов это напряжение, то приходим к производной формулы закона Ома, которая приведена в начале страницы: U=I*R. Это формула закона Ома для пассивного участка цепи (не содержащего источников электроэнергии).

В неразветвленной электрической цепи (рис.2) сила тока во всех участках одинакова, а напряжение на любом участке определяется его сопротивлением:

U1=I*R1
U2=I*R2
Un=I*Rn
U=I*(R1+R2+…+Rn

Отсюда можно получить формулы, которые пригодятся при практических вычислениях. Например:

U=U1+U2+…+Un или U1/U2/…/Un=R1/R2/…/Rn

Расчет сложных (разветвленных) цепей осуществляется с помощью законов Кирхгофа.

Закон Ома для участка цепи.

Для ЭДС

Перед тем как рассмотреть закон Ома для полной (замкнутой) цепи приведу правило знаков для ЭДС, которое гласит:Если внутри источника ЭДС ток идет от катода (-) к аноду (+) (направление напряженности поля сторонних сил совпадает с направлением тока в цепи, то ЭДС такого источника считается положительной. В противном случае – ЭДС считается отрицательной.

Практическим применением этого правила является возможность приведения нескольких источников ЭДС в цепи к одному с величиной E=E1+E2+…+En, естественно, с учетом знаков, определяемых по вышеприведенному правилу. Например (рис.3.3) E=E1+E2-E3. При отсутствии встречно включенного источника E3 (на практике так почти никогда не бывает) имеем широко распространенное последовательное включение элементов питания, при котором их напряжения суммируются.

Для полной цепи

Закон Ома для полной цепи – его еще можно назвать закон ома для замкнутой цепи, имеет вид I=E/(R+r). Приведенная формула закона Ома содержит обозначение r, которое еще не упоминалось. Это внутреннее сопротивление источника ЭДС. Оно достаточно мало, в большинстве случаев при практических расчетах им можно пренебречь (при условии, что R>>r – сопротивление цепи много больше внутреннего сопротивления источника). Однако, когда они соизмеримы, пренебрегать величиной r нельзя.

Как вариант можно рассмотреть случай, при котором R=0 (короткое замыкание). Тогда приведенная формула закона Ома для полной цепи примет вид: I=E/r, то есть величина внутреннего сопротивления будет определять ток короткого замыкания. Такая ситуация вполне может быть реальной. Закон Ома рассмотрен здесь достаточно бегло, но приведенных формул достаточно для проведения большинства расчетов, примеры которых, по мере размещения других материалов я буду приводить.

Полноценную цепь составляет уже участок (участки), а также источник ЭДС. То есть, фактически к существующему резистивному компоненту участка цепи добавляется внутреннее сопротивление источника ЭДС. Поэтому логичным является некоторое изменение выше рассмотренной формулы:

I = U / (R + r)

Конечно, значение внутреннего сопротивления ЭДС в законе Ома для полной электрической цепи можно считать ничтожно малым, правда во многом это значение сопротивления зависит от структуры источника ЭДС. Тем не менее, при расчетах сложных электронных схем, электрических цепей с множеством проводников, наличие дополнительного сопротивления является важным фактором.

Как для участка цепи, так и для полной схемы следует учитывать естественный момент – использование тока постоянной или переменной величины. Если отмеченные выше моменты, характерные для закона Ома, рассматривались с точки зрения использования постоянного тока, соответственно с переменным током всё выглядит несколько иначе.

https://youtube.com/watch?v=f2rpF5ztAr0

Переменные резисторы
