Основные технические характеристики диода smd 5050

В чем разница между smd 3528 и smd 5050. какие из них лучше?

Светодиоды давно признаны самым надёжным, экономичным и экологичным типом освещения. По спектру, эффективности светоотдачи и компактности у них попросту нет конкурентов. Цена этих преимуществ – достаточно высокие требования к источнику питания и значительное тепловыделение.

Любое устройство с мощностью более 20 Вт/м.кв во избежание перегрева требует теплоотвод. Для светодиодов это обязательное условие для стабильной и длительной работы, поскольку перегрев матрицы приводит к её быстрому выгоранию.

Конструктивные особенности светодиодов

Сравним параметры мощности самых распространённых светодиодов

Это мощность матрицы при условии сплошного монтажа. Естественно, в светодиодной лампе, и тем более в светодиодной ленте плотность монтажа элементов значительно ниже.

Необходимость в дополнительном теплоотводе возникает, когда корпус в котором находятся светодиоды исключает свободную рециркуляцию воздуха – светодиодные прожекторы, мощные светодиодные ленты при монтаже в желобах.

Конструкция всех диодов 3528 – однокристальный элемент с мощностью светового потока 6-9 люмен. В матрице 5050 располагается три таких кристалла, чем обусловлено пропорциональное увеличение яркости и мощности.

Модели с маркировкой 5630 и 5730 собраны на кристаллах повышенной плотности, поэтому имеют более высокую яркость, сравнительно с 5050 и более высокую теплоотдачу.

Критерии выбора светодиодной матрицы

При выборе типа матрицы желательно достичь оптимального соотношения затраты/результат.

Чтоб понять какие лучше smd 3528 или 5050, нужно понимать, что три светодиода 3528 соответствуют по яркости одному 5050, но стоимость их на 30% выше. Их использование целесообразно, когда требуется мягкий рассеянный свет, например, для ночной подсветки.

Создание двухрежимной системы освещения

Освещение с ванной комнате, туалете

Оптимальный вариант организации освещения предусматривает возможность двух режимов освещения: стандартное и ночной режима подсветки. Для этих целей можно использовать светодиодные ленты на элементах 3528 и 5050.

С точки зрения финансов, модули на матрице 5050 более выгодны, поскольку обходятся на треть дешевле, чем лента на светодиодах 2538. Именно их традиционно используют для монтажа основного освещения. Но ночью находиться в помещении, когда на вас светит лампочка мощностью 100 Вт не очень комфортно.

Уменьшить яркость возможно двумя способами: установить диммер для светодиодной ленты либо параллельно основному освещению смонтировать менее мощную ленту на 3528 диодах. Но для такого небольшого помещения стоимость диммера обойдется ощутимо дороже нескольких метров ленты.

Подсветка жилой комнаты

Для помещений с большой площадью яркость освещение выгоднее регулировать диммером для светодиодной ленты. Это значительно рентабельнее монтажа двух самостоятельных источников освещения.

Отличия SMD 5050, 2835 и 3528

2835 – компактный вариант 5050, который используют при создании источников повышенной яркости. Между светодиодом 2835 и 5050 отличие лишь в размере светоизлучающего слоя и площади теплоотвода, у 2835 она больше.Часто путают 3528 и 2835 диоды. Несмотря на одинаковые размеры это разные классы изделий.

Светодиодные ленты повышенной яркости нашли применение рекламе для создания светящихся конструкций, когда при минимальных размерах необходима высокая яркость.

Для бытового освещения такой тип не подойдёт. Меньший размер светоизлучателя даёт более узкий пучок, из-за чего будут перепады зон освещённости, чего не наблюдается у диодов с типоразмером 5050.

Оцените, пожалуйста, статью. Мы старались:) (Пока оценок нет)Загрузка…

Инструкция монтажа светодиодов

На производстве для монтажа используется групповая пайка. С помощью специального механизма светодиоды устанавливаются на плату, которая покрыта пастой. Следующий этап отправка в печь. Здесь паста под воздействием высокой температуры распадётся на 2 элемента: флюс и припой. После выполнения своих функций флюс испарится, а припой останется на дорожках платы и контактах, обеспечив качественное соединение элементов с подложкой.

Для установки светодиодов своими руками применяется паяльник. Здесь следует учесть следующие правила:

• температура жала не должна превышать 300°;
• перед началом работы определите полярность;
• время контакта – не более 9 секунд, иначе может произойти перегрев кристалла, что негативно отразиться на характеристиках или спровоцирует перегорание;
• в момент пайки температура корпуса не должна превышать 260°.

Результат правильно установленных на ленту светодиодов с помощью паяльника.

Если нет паяльника или навыков работы с ним, для монтажа можно использовать специальный строительный фен. Эта технология применяется на производстве с применением паяльной пасты.

Критерии выбора светодиодной матрицы

Основным критерием выбора является назначение светодиодной ленты, степень сложности задач, возложенных на нее. От этих факторов будет зависеть тип защиты, степень яркости, цвет и прочие параметры ленты. Кроме этого, рекомендуется выбирать лету по следующим показателям:

• толщина подложки, обеспечивающая качественное теплоотведение;
• применение медных дорожек, не способных намагничиваться;
• двухсторонняя плата обеспечит одинаковое сопротивление по всей длине, что даст равномерную яркость свечения;
• у хорошего светодиодного изделия проводники прокатные, тогда как дешевые и некачественные образцы имеют напыление. Оно неравномерно по толщине и меняет свои качества со временем, снижая срок службы элементов и изменяя режим свечения на менее яркий. В отдельных случаях снижение светового потока достигает 90 %.

Основные характеристики

Среди всех видов SMD LED, имеющихся в арсенале современных производителей, светодиод 5050 выделяется наиболее компактной конструкцией. Он представляет собой полупроводниковый прибор, излучающий свет под действием постоянного тока. В стандартном корпусе установлены три кристалла, действующие в связке и выдающие большой световой поток. Есть элементы монохромные, существуют т.н. RGB диоды, созданные из трех чипов разного цвета (Red Green Blue — Красный, Зеленый, Синий).

Материалами для создания чипов служат:

• алюминий;
• фосфор;
• галлий;
• индий.

В качестве легирующих добавок применяются соединения азота и других химических элементов. Эти материалы позволяют получать одно- и трехцветные светодиоды.

Для изготовления корпуса используется термоустойчивый пластик. Рассеиватель представлен линзой, которую заливают эпоксидной смолой. С нижней стороны размещены теплоотводы, обеспечивающие охлаждение кристаллов. Каждый элемент имеет по 6 контактов — 3 анода и 3 катода. Для простоты определения полярности на корпусе имеется косой срез, расположенный на стороне катодов. В заводских условиях используется групповой монтаж, для домашних мастеров удобнее пайка каждого компонента по отдельности. К особенностям элементов типа 5050 следует отнести:

• малая деградация, не превышающая 4 % на 3000 часов непрерывной работы;
• для корпуса использован специальный термостойкий полимер, способный выдерживать 250° в течение длительного времени;
• рабочая температура чипов достигает 110°.

Характеристики светодиодной ленты 3528 60 LED

• В технических характеристиках светодиодной ленты SMD 3528 указывается количество диодов на один метр. Их может быть 30, 60, 72, а также 120.
• Если указано, что установлено 300 диодов, то имеется в виду длина ленты 5 метров. Нужно разделить на 5, таким образом получая 60 штук на один метр.
• Она предназначена как для наружного (уличного), так и для применения в помещениях и зданиях. Благодаря хорошему стандарту защиты IP 54 её также можно использовать в помещениях с повышенным уровнем влажности. Управлять светом можно при помощи RGB-контроллера.
• Световой поток на один метр составляет от 270 до 450 лм. Это эквивалентно обычной лампочке мощностью 30 Вт.
• Потребляемая мощность 4.8 Вт на метр.
• Рабочее напряжение составляет 12 В. SMD 3528 практически не нагревается, следовательно, её можно клеить без профиля из алюминия. Нередко недобросовестные производители с целью усилить яркость диодов ставят резисторы меньшего сопротивления, ограничивающие ток. Итого, свет получается ярче, однако срок службы значительно сокращается.
• Лента может резаться каждые 5 сантиметров. В них находится по 3 светодиода.
• В RGB-ленте в одном модуле из трёх диодов светиться может либо один, либо два. Остальные ждут своего свечения. При создании жёлтого цвета загораться будут сразу два компонента – зеленый и красный. Третий же диод останется в нерабочем состоянии. Из-за малой мощности и небольшого количества светодиодов провалы и разбежка световых пятен неизбежны. Полоса подсветки может оказаться не сплошной. Во избежание этого рекомендуется использовать рассеиватели света.
• Однако SMD 3528 LED – самая экономичная из светодиодных лент за счёт своего низкого потребления энергии. Для подсветки потолка с общей длиной примерно 20 метров необходимо будет наличие блока питания с мощностью в 100 Вт. Лента также хорошо подойдёт для подсветки сценических костюмов. Небольшие куски ленты можно спокойно питать от батареек.

Пару слов о длине

Длина, выпускаемых светодиодных лент 5050 равна пяти метрам. Они намотаны на пластиковые катушки. Бобины для профессионального использования могут иметь длину до 40 метров.

Если при светооформлении ленту необходимо разрезать, то это можно сделать обыкновенными ножницами (читайте, как правильно резать). Только резать надо по специально отмеченным на ленте линиям. Они обычно обозначаются ножницами. Иначе вы повредите токопроводящие дорожки.

Соединяют небольшие отрезки ленты при помощи пайки или коннекторами. Наибольшая длина соединенных кусков — 5 метров.

Последующие 5 метров ленты подключают отдельным проводом к источнику питающего напряжения, то есть параллельно.

Такое подключение приведет к неравномерному свечению и перегреву светодиодов, что повлечет за собой их преждевременный выход их строя.

Схема подключения к источнику питающего напряжения

Особенности применения

SMD 5050 уникальны благодаря оригинальной схеме производства. Производить их начали давно, это один из лучших вариантов для монтажа на ленту. 3 отдельных и контролируемых кристалла позволяют получать разных цвета свечения, а также осуществлять регулировку с помощью контроллера.

SMD 5050 используют как декоративную подсветку для:

• украшения помещений на Новый год;
• отделки комнат;
• создания светомузыкальных эффектов;
• рекламы и привлечения внимания потенциальных покупателей.

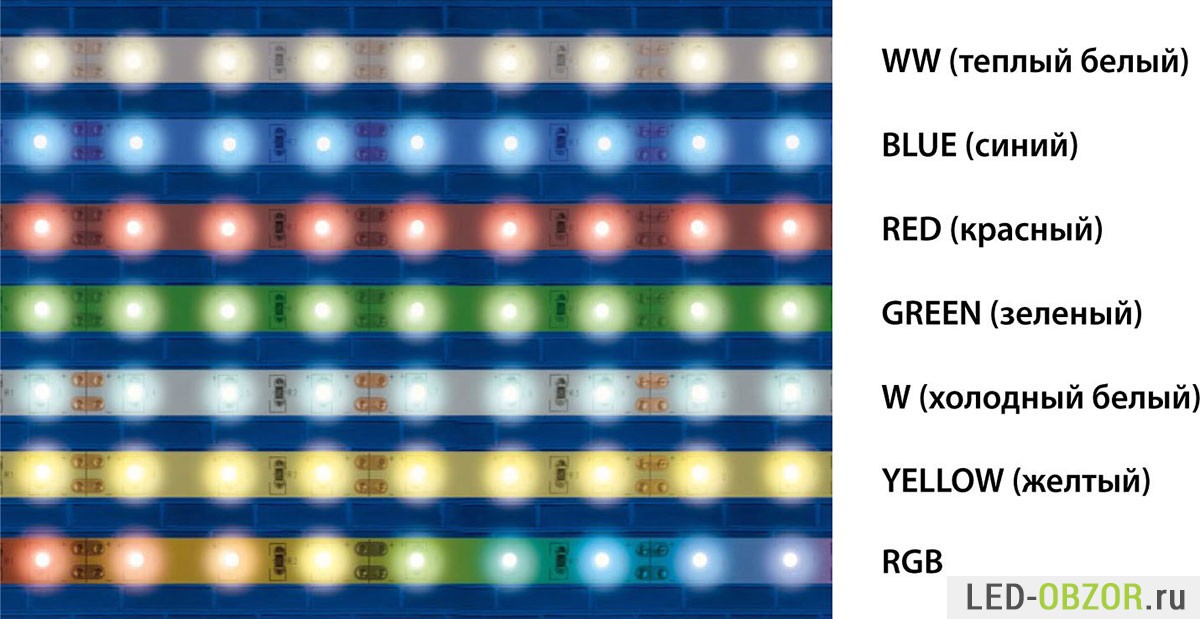

Самые популярные цвета ленты SMD 5050

Для получения яркого белого цвета вместе с моделью 5050 рекомендуется подключить мощные элементы SMD 5730.

SМD 5050

Современные диодные ленточные осветители SMD-5050 производятся в соответствии с технологическими требованиями surfасе mоuntеd dеviсе, что предполагает монтаж всех составляющих на специальной плате.

Предварительно все контактные площадки покрываются паяльной пастой, после чего осуществляется групповая пайка всех установленных компонентов, промывка и финишное покрытие специальным защитным слоем.

Светодиодня лента SMD 5050 белая теплая

Основные элементы представлены светодиодами, резисторами и токопроводящими дорожками. Элементы освещения имеют квадратную форму 5х5мм. При работе от электрической сети с напряжением в 220В необходим блок питания.

Трёх-кристаллические светодиоды выполняются из полупроводников и могут быть не только монохромными, но и разноцветными. Наибольшую популярность получила монохромная лента на основе светодиодов марки RGВ SМD-5050 с гибкой печатной платой.

Верхняя часть платы окрашивается белым, желтым, коричневым или черным цветом, не влияющим на основные технические показатели устройства, а также обладает «электронными» компонентами. Нижняя часть с двусторонним скотчем значительно облегчает процесс самостоятельного монтажа.

Таблица – мощность светодиодных лент 3528 и 5050:

В настоящее время диодные ленточные осветители SМD-5050 выпускаются в трех вариантах, отличающихся наличием тридцати, шестидесяти или 120 светодиодов на одном погонном метре. Количеством диодов и определяется мощность диодной ленты.

Важно помнить, что отечественными и зарубежными производителями никогда не указывается общая мощность осветительного устройства, но в обязательном порядке обозначается количество ватт, приходящихся на один погонный метр. Ленты с тридцатью светодиодами обладают мощностью на уровне 7,2Вт на метр и световым потоком в пределах 160-240lm

При наличии 60 светодиодов мощность ленты составляет 14,4Вт на один метр и отличается световым потоком в пределах 320-480lm и 610-1000lm. Световые диоды в количестве 120 штук располагаются в два ряда, что позволяет получить мощность освещения на уровне 28,8Вт

Ленты с тридцатью светодиодами обладают мощностью на уровне 7,2Вт на метр и световым потоком в пределах 160-240lm. При наличии 60 светодиодов мощность ленты составляет 14,4Вт на один метр и отличается световым потоком в пределах 320-480lm и 610-1000lm. Световые диоды в количестве 120 штук располагаются в два ряда, что позволяет получить мощность освещения на уровне 28,8Вт.

При покупке светодиодной ленты модели SMD-5050 нужно помнить, что вне зависимости от количества световых диодов и уровня мощности, такой современный источник освещения может эксплуатироваться только при температурном режиме не ниже -40оС и не выше +40оС.

Что представляет собой данный элемент электрических схем

Прежде чем приступить к рассмотрению вопроса о том, какая цветовая маркировка таких элементов существует, нужно разобраться, что это вообще такое.

Вольт-амперная характеристика стабилитрона

Стабилитрон представляет собой полупроводниковый диод, который предназначается для стабилизации в электросхеме постоянного напряжения на нагрузке. Наиболее часто такой диод используется для стабилизации напряжения в различных источниках питания. Данный диод (smd) имеет участок с обратной веткой вольт-амперной характеристики, которая наблюдается в области электрического пробоя.

Имея такую область, стабилитрон в ситуации изменения параметра тока, протекающего через диод от IСТ.МИН до IСТ.МАКС практически не наблюдается изменений показателя напряжения. Данный эффект применяется для стабилизации напряжения. В ситуации, когда к смд подключена параллельно нагрузка RH, тогда напряжение диода будет оставаться постоянным, причем в указанных пределах изменения тока, текущего через стабилитрон.

Кроме смд существуют еще и стабистроны, которые включаются при прямом включении. Они применяются в ситуации, когда есть необходимость стабилизировать напряжение в определенном диапазоне. Обычный диод можно использовать тогда, когда нужно стабилизировать напряжение в диапазоне от 0,3 до 0,5 В. Область их прямого смещения наблюдается при падении напряжения до 0,7 – 2v. При этом оно практически не зависит от силы тока. Стабисторы в своей работе применяют прямую ветвь вольт-амперной характеристики.
Их также следует включать при прямом подключении. Хотя это будет не самое лучшее решение, поскольку стабилитрон в такой ситуации будет все же более эффективен.
Стабисторы, как и smd, производятся зачастую из кремния.
Стабилитроны маркируют по их основным характеристикам. Эта маркировка имеет следующий вид:

• UСТ. Эта маркировка означает номинальное напряжение для стабилизации;
• ΔUСТ. Означает отклонение показателя напряжения номинального напряжения стабилизации;
• IСТ. Обозначает ток, который протекает через диод при номинальном напряжении стабилизации;
• IСТ.МИН — минимальное значение тока, которые течет через стабилитрон. При этом значении такой smd диод будет иметь напряжение в диапазоне UСТ ± ΔUСТ;
• IСТ.МАКС. Означает максимально допустимую величину тока, которая может течь через стабилитрон.

Такая маркировка важна при выборе элемента под определенную электросхему.

Светодиодная лента на led 2835

Светодиодные ленты (СЛ) широко используются как для освещения, так и в декоративных целях. Поэтому об этом изделии, собранном на светодиодах smd 2835, стоит поговорить отдельно, как о наиболее популярном и доступном.

Светодиодная лента smd 2835 обычно собирается из smd светодиод мощностью 0.2 Вт, поскольку охлаждение более мощных приборов ленте с относительно тонкими токопроводящими дорожками весьма проблематично. Количество smd полупроводников на 1 м СЛ может быть разным – 60 или 120. Напряжение питания – 12, 24 или сеть 220 В, причем величина его зависит от конструктивного исполнения и наличия БП, а не от количества светодиодов на метр. У изделия с плотностью светодиодов 60 шт/м удельные мощность и светоотдача, естественно, будут в 2 раза ниже.

СЛ  на 60 (слева) и 120 smd светодиодов на метр

Важно. Светодиодная лента на smd светодиодах этого типа имеет относительно высокую мощность, а потому крепить ее нужно только на металлический (обычно алюминиевый) профиль, который будет служить радиатором

По конструктивному исполнению светодиодная лента различается на:

• герметичную;
• пылевлагозащищенную;
• слабозащищенную;
• без защиты.

Выбирая прибор, обязательно учти, в каких условиях ему придется работать. Покупай ленту только с соответствующей степенью защиты от окружающей среды.

Теперь по мощности и светоотдаче. Зная мощность одного светодиода, нетрудно посчитать удельную мощность самой СЛ. Для изделия с 60 диодами на 1 м удельная мощность будет составлять 0.2*60=15 Вт/м. Для 120-диодной ленты, соответственно, 30 Вт/м.

Естественно, эти расчеты справедливы лишь для фирменных изделий, изготовленных из настоящих светодиодов, а не из подделок. Но подвох здесь в том, что на мировом рынке 90% лент изготовлены именно на основе китайских smd 2835! Более того, нередко продавцы позиционируют их как «премиум», вводя в заблуждение покупателя. Как же определить, настоящий ли это «премиум» или тебе пытаются «впарить» маломощную подделку?

Как узнать мощность светодиодов, используемых в ленте

Прежде всего, цена. Стоимость маломощной ленты в разы отличается от цены на настоящее изделие. Далее, удельная мощность. Каждый, кто знаком с арифметикой, легко просчитает, какие светодиоды установлены в ленту. Для этого достаточно заглянуть в сопроводительную документацию и нажать 4 кнопки калькулятора.

Для эксперимента заходим в Интернет и смотрим на товар. Я зашел на с виду приличный сайт и выбрал две ленты: «премиум» и «эконом». Первая ровно в 6 раз дороже второй:

1. Светодиодная лента smd 2835 120 СW Premium.
2. Светодиодная лента smd 2835 120 CW Econom.

Характеристики первой:

• светодиодов на 1 м – 120;
• удельная мощность – 8.4 Вт/м;
• удельный световой поток – 635 лм/м;
• напряжение питания – 12 В.

Характеристики второй:

• светодиодов на 1 м – 120;
• удельная мощность – 9.6 Вт/м;
• удельный световой поток – 360 лм/м;
• напряжение питания – 12 В.

Посмотрим, что это за премиум. Рассчитываем мощность 1 светодиода: 8.4/120=0.07 Вт. Световой поток одного светодиода: 635/120=5.3 лм. Приплыли… Этот «премиум» собран на китайских светодиодах мощностью 0.09 Вт со световым потоком 8 лм. Причем, чтобы сие чудо проработало подольше, конструкторы обеспечили диодам  облегченный режим. Они сильно уменьшили потребляемую мощность токоограничивающими резисторами, что вызвало уменьшение светового потока в полтора раза.

Что же тогда вставили в ленту эконом? Считаем. Мощность светодиода: 9.6/120= 0.08 Вт. Световой поток рассчитывать не будем: очевидно, что он в 2 раза ниже, чем у предыдущей модели. Какой кристалл воткнули находчивые разработчики в корпус светодиода smd 2835? Об этом известно только самому производителю. Можно лишь предположить, что умельцы в корпус smd 2835 встроили кристалл из smd 3528, а то и из чего похуже. А может, они для привлекательности просто завысили удельную мощность, но забыли пересчитать световой поток, кто знает.

Как я уже говорил выше, низкокачественные подделки нередко сопровождаются документацией, в которой характеристики могут существенно завышаться. Поэтому метод расчета по заявленным характеристикам может не сработать. Здесь останется ориентироваться лишь на стоимость и на визуальную яркость.

Есть еще один вариант: измерить сопротивление токоограничивающего резистора, рассчитать ток через него, а по току судить о мощности включенных в его цепь светодиодов (обычно их 3, реже 5). Но этот метод требует специальных знаний, а потому здесь я его рассматривать не буду.

Схема подключения

Светодиоды smd по схеме и способу подключения не отличаются от аналогичных образцов. На каждом отдельном элементе напряжение составляет 3,5V, соответственно, подключать нужно только последовательно с обязательным использованием соответствующего резистора.

Есть разница в подключении монохромных и RGB образца. Если первые подключают последовательно каждый модуль по порядку, то во втором – также последовательно, но каждый отдельный цвет сразу из 3-х модулей. И в том, и в другом случае обязательно применение токогасящего резистора – по одному на каждую цепь.

У такого способа подключения есть только один минус – если вышел из строя один светодиод, гаснет вся цепь. То же самое наблюдается, если резистор перегорел. Это напоминает старые советские гирлянды, когда приходилось прозванивать каждую лапочку в поисках перегоревшей.

Типы схем

Схема подключения светодиодов бывает двух типов, которые зависят от источника питания:

1. светодиодный драйвер со стабилизированным током;
2. блок питания со стабилизированным напряжением.

В первом варианте применяется специализированный источник, который имеет определенный стабилизированный ток, например 300мА. Количество подключаемых LED диодов ограничено только его мощностью. Резистор (сопротивление) не требуется.

Во втором варианте стабильно только напряжение. Диод имеет очень малое внутреннее сопротивление, если его включить без ограничения Ампер, то он сгорит. Для включения необходимо использовать токоограничивающий резистор. Расчет резистора для светодиода можно сделать на специальном калькуляторе.

Калькулятор учитывает 4 параметра:

• снижение напряжения на одном LED;
• номинальный рабочий ток;
• количество LED в цепи;
• количество вольт на выходе блока питания.

Разница кристаллов

Если вы используете недорогие LED элементы китайского производства, то скорее всего у них будет большой разброс параметров. Поэтому реальное значение Ампер цепи будет отличатся и потребуется корректировка установленного сопротивления. Чтобы проверить насколько велик разброс параметров, необходимо включить все последовательно. Подключаем питание светодиодов и затем понижаем напряжение до тех пор, когда они будут едва светиться. Если характеристики отличаются сильно, то часть LED будет работать ярко, часть тускло.

Это приводит к тому, что на некоторых элементах электрической цепи мощность будет выше, из-за этого они будут сильнее нагружены. Так же будет повышенный нагрев, усиленная деградация, ниже надежность.

Основные выводы

Светодиодная лента 3528 предназначена для создания иллюминации участков или архитектурных элементов, украшения и оформления жилых и общественных помещений. Она обладает сравнительно низкими показателями яркости и светового потока, что делает ее пригодной для реализации дизайнерских решений интерьерной или ландшафтной подсветки, но для полноценного освещения светодиодная лента 3528 не подходит.

Большое количество конструкционных и цветовых вариантов позволяет подобрать оптимальный вариант, способный максимально гармонично вписаться в интерьер данного помещения или в систему благоустройства участка.
