Сколько вольт выдает usb выход компьютера? какое напряжение на usb выходе

Распиновка USB 3.0 типы A и B

Шина версии 3.0 имеет подключение по 10 или 9 проводам. 9 контактов используется, если отсутствует провод Shield. Расположение контактов выполняется таким образом, чтобы можно было подключать устройства ранних модификаций.

Распайка USB 3.0:

  • A — штекер;
  • B — гнездо;
  • 1, 2, 3, 4 — контакты, совпадающие с распиновкой контактов в спецификации 2.0, имеют ту же цветовую гамму;
  • 5, 6 контакты для передачи данных по протоколу SUPER_SPEED, имеют обозначение SS_TX- и SS_TX+ соответственно;
  • 7 — заземление GND;
  • 8, 9 — контактные площадки проводов для приема данных по протоколу SUPER_SPEED, обозначение контактов: SS_RX- и SS_RX+.

Модель №2

Модель №2 — более продвинутая и стоила уже около пяти евро (тоже с учётом пересылки). В ней ЖК-дисплей с приятной белой подсветкой, отображающий сразу четыре параметра: напряжение, ток, время заряда (часы:минуты) и заряд:

Модель №2.

Счётчик времени увеличивается только в процессе заряда.

Характеристики

  • Входное напряжение: 3­,5…9 В
  • Ток: 0…3,3 А
  • Время: 00:00…99:59
  • Заряд: 0…99,999 А·ч
  • Разрешающая способность по напряжению: 10 мВ
  • Разрешающая способность по току: 10 мА
  • Разрешающая способность по заряду: 1 мА·ч
  • Погрешность по напряжению: ≤ 1%
  • Погрешность по току: ≤ 0.4%
  • Максимальное падение напряжения: 200 мВ

Этот тестер способен сохранять значения времени и заряда даже при отключенном питании. Сбрасываются они в ноль специальной кнопкой:

Кнопка сброса показаний времени и заряда.

Какая разница между USB 2.0, 3.0, 3.1 и 3.2

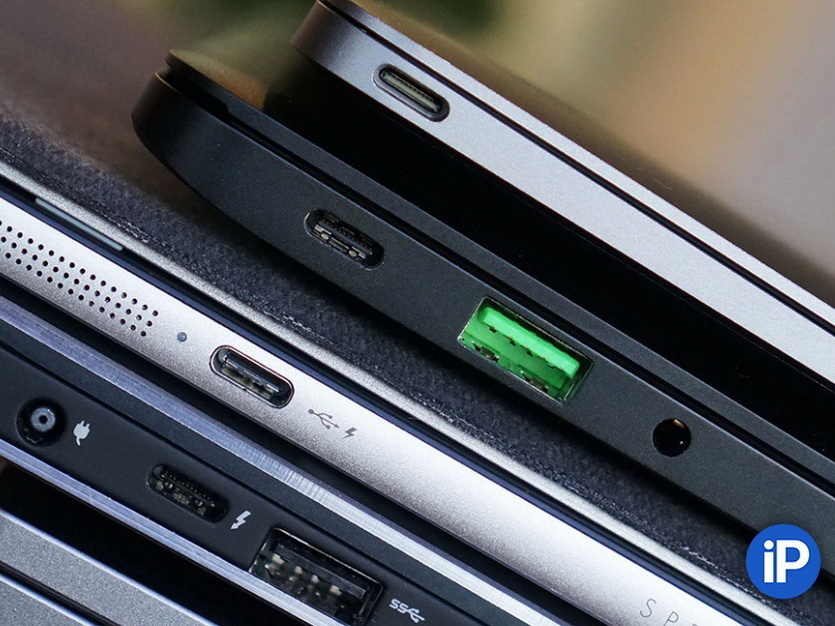

Современные ноутбуки и десктопные компьютеры имеют несколько видов портов USB начиная от версии 2.0 и заканчивая 3.2. Причем в наименовании версий есть нюансы, которых могут не знать даже опытные пользователи. В этой статье мы разберем их основные различия, а также расскажем о поколениях и особенностях наименований.

Прежде чем рассказать собственно об отличиях, нужно дать небольшое пояснение касательно присвоения версий портам. Дело в том, что если вы зайдете в компьютерный магазин, то не найдете в прайс-листе, к примеру, новых материнских плат с портами 3.0 или 3.1. В чем же, собственно, дело? Нет, порты не устарели и их не перестали использовать в современной технике. Все гораздо проще и сложнее одновременно — их переименовали.

Однако загвоздка в том, что названия не стали понятнее для простого пользователя, наоборот, все еще больше усложнилось. Так, наименования 3.0, 3.1, а также 3.1 Gen 1 и 3.1 Gen 2 более не используются. Вместо них пришла единая версия 3.2, на данный момент уже трех поколений: Gen 1, Gen 2 и GEN 2×2.

Главное, что здесь стоит уяснить:

  • 3.0 переименован в 3.1 Gen 1, затем в 3.2 Gen 1;
  • 3.1 переименован в 3.1 Gen 2, затем в 3.2 Gen 2.

Таким образом, порты пережили целых две смены версий. То есть если на вашей материнской плате есть порт 3.0, то в современной терминологии это 3.2 Gen 1. Версию порта проще всего определять по скорости, о чем мы и расскажем далее.

Скорость передачи данных

Главное отличие, которое в первую очередь интересно простым пользователям, — скорость передачи данных. Как несложно догадаться у более новой версии она выше. Если оперировать точными данными, то порты обеспечивают следующую скорость:

  • USB 2.0 до 480 Мбит/с;
  • USB 3.2 Gen 1 до 5 Гбит/с ;
  • USB 3.2 Gen 2 до 10 Гбит/с;
  • USB 3.2 Gen 2×2 до 20 Гбит/с.

Если перевести скорость даже самого медленного USB 2.0 в более привычные мегабайты, то получится, что за секунду порт может передать 60 мегабайт. Довольно неплохо, но на практике цифры куда меньше. Здесь нужно понимать, что это лишь теоретически возможная скорость самого порта. А скорость, к примеру, флешки зависит еще от качества ее компонентов. Тем не менее, флешки стандарта 3.0 и выше все равно будут работать быстрее. Пусть и не на максимально возможной теоретической скорости, но в некоторых случаях существенно быстрее аналогов с интерфейсом 2.0.

Сила тока

Не секрет, что гаджеты часто заряжают не от розетки, а от порта USB. Это удобно, так как можно зарядить телефон прямо на рабочем месте. Однако нужно знать, что от портов версии 3.0 и выше, гаджет заряжается гораздо быстрее. Все дело в силе тока, которую выдают порты. У USB 2.0 она составляет всего 0,5 ампер, что очень мало для современных устройств. С USB 3.0 и выше дела обстоят чуть лучше — там уже 0,9 ампер.

Внешний вид

Обычно первое, что говорят про внешние различия между 2.0 и 3.0, — цвет. Старые версии черные, а новые синие. Это не совсем так. Нередко производители выбирают простой черный цвет и для скоростных портов. То есть USB 3.0 и выше не обязательно будут цветными. Да и стандартный для них синий цвет может быть заменен на другой, например, красный или зеленый. Так, на материнских платах MSI используется как раз фирменный красный. Также производители часто дифференцируют по цвету и порты 3.2. Например, Gen 1 красят в синий, а Gen 2 в зеленый.

Кроме того, к внешним отличиям относится не только цвет, но и вид самого разъема. Если присмотреться, то внутри порта 3.0 вы заметите больше контактов. При этом разъемы совместимы между собой. Но, конечно, скорость более современной флешки USB 3.0 будет ограничена, если подключить ее к старому порту. То есть преимуществ это вам не даст, хоть и все будет работать.

Разумеется, есть еще и некоторые другие технические отличия, которые будут интересны разве что специалистам. Поэтому на них мы останавливаться не будем.

Источник

Зачем подключать флешку к ТВ

Для воспроизведения всего перечисленного необходим компьютер или телевизор. Второй вариант часто предпочтительнее по следующим причинам:

  • Диагональ экрана телевизора намного больше, чем у ПК.
  • Качество изображения, четкость и детализацию достаточно хорошая, чтобы рассмотреть все детали фильма.
  • Можно транслировать 3D киноленты, если телевизор поддерживает объемное изображение.
  • Звук у ТВ часто намного лучше, чем в компьютере или на ноутбуке.

Все это позволяет полностью погрузиться в мир кинематографа и посмотреть любимое кино, сериал, мультфильм по большому экрану, с хорошим звуком и четкостью. А главное – на флешке нет никакой рекламы. И на качество показа не влияет надежность подключения к Интернету.

Возможные ошибки при прямом подключении

Включить флешку в телевизор Dexp, LG, Samsung, если там предусмотрен USB вход, легко. Но в этом процессе могут возникнуть следующие ошибки:

  1. При переходе на источник сигнала AV не отображается файловая система накопителя. Ошибки может быть 3: телевизор не поддерживает воспроизведение флешки, устройство неисправно или сломан разъем в ТВ.
  • Проверить способность телевизора воспроизводить флешки можно при помощи другого схожего устройства. Или включив смартфон через USB-кабель. Если файлы телефона откроются, то дело в накопителе.
  • Проверить сломана ли флешка также несложно. Достаточно поставить ее в ПК или ноутбук. Если компьютер увидит данные корректно, то она исправна. И значит, не работает сам разъем на телевизоре.
  • Для первичной починки разъема стоит его аккуратно почистить от пыли мягкой щеточкой. Если ничего не изменилось, необходима замена входа.
  1. При открытии нужного файла появляется сообщение «Ошибка: некорректный/неподдерживаемый формат». Для исправления необходимо перезаписать фильм в другом формате. Чаще всего техника поддерживает следующие варианты: wmv, mp4, avi, MPEG, vob, mkv. Узнать, какие именно форматы воспроизводит телевизор можно в его паспорте или на официальном сайте производителя. Там потребуется ввести точную марку и модель техники.

Перевести видео в нужный формат можно не только с помощью перезаписи. Достаточно использовать одно из приложений для конвертации видеозаписей. К примеру, можно воспользоваться Format Factory, Hamster Free Video Converter, Any Video Convertor и другими.

  1. Воспроизводятся не все файлы или фильм застревает на каком-то этапе. Скорее всего, ошибка указывает на некачественную запись или битый файл. Для диагностики достаточно поставить на воспроизведение фильм с накопителя на другой технике (ПК, ноутбук).

Все эти ошибки могут появиться, если подключить флешку к телевизору через дополнительное оборудование. Способы исправления будут такими же, как приведено выше.

Некорректный формат флешки

Помимо неверного формата видео, некоторые флеш-карты имеют другой собственный формат файловой системы. И если она не совпадает с возможными вариантами для телевизора, то он не увидит оборудование.

Поменять файловую систему на FAT32 для новых ТВ или на FAT16 для старых версий техники можно так:

  • Запустить флешку на компьютере или ноутбуке.
  • Открыть на компьютере папку «Мой компьютер» и найти иконку съемного диска.
  • Нажать на нее правой кнопкой мыши. Выбрать в списке пункт «Форматировать».
  • Выбрать в открывшемся окне под пунктом «Файловая система» нужный вариант и поставить вариант «Быстрое».
  • Запустить форматирование, в процессе которого сотрутся все данные с накопителя.
  • Записать на очищенную флешку нужную информацию. Она уже будет в выбранной файловой системе.

Какое напряжение в usb порте. Как избежать повреждения USB-порта. Сколько вольт выдает USB выход компьютера? Какое напряжение на usb выходе

Часто производители ноутбуков, а затем и продавцы, реализующие эти изделия, дают приличную гарантию на предлагаемое «железо» с одной лишь оговоркой: гарантия не распространяется на USB-порты.

Почему? Надо полагать, потому, что это самое уязвимое место компьютера, и неопытные пользователи, которых большинство, в результате неправильной эксплуатации интерфейса USB, могут легко его повредить. Конечно, разработчики борются с этой проблемой и в разных моделях ноутбуков применяют различные защитные меры.

Но, пока проблема окончательно не решилась и чтобы избежать неприятностей, пользователям рекомендуется придерживаться определенных правил. То же самое относится и к стационарным компьютерам.

Все неудачи использования USB-порта можно разделить на программные и аппаратные, то есть физические. Программные отказы устраняются легче. По крайней мере, они не потребуют материальных затрат, хотя могут занять достаточное время. В данном случае, может потребоваться обновление или подбор драйвера, настройка BIOS, а в трудных случаях – переустановка операционной системы. Физические неисправности потребуют разборку компьютера, поиск и замену перегоревших деталей, и самое неприятное – замену дорогостоящей микросхемы-контроллера, с чем может справиться только специалист сервисного центра.

Защитить от пыли и грязи проще простого

Есть и высокотоковые магнитные провода

От грязи и пыли для всех типов разъемов, представленных в компьютерах, можно найти простую и эффективную защиту.

Резиновые заглушки для USB, слотов картридеров и даже пропиетарных разъемов продаются как в оффлайн-магазинах, так и на AliExpress. Если постараться — можно найти готовый набор именно для своего ноутбука.

Важно: материал, из которого изготовлены заглушки, должен быть антистатическим. Иначе есть шанс сжечь порт статическим разрядом

Как найти именно такие? Ориентируясь на отзывы покупателей и высокий рейтинг продавца. Второй способ проще: заглушки должны быть силиконовые, мягкие, легко гнущиеся.

Силикон — отличный изолятор, который плохо накапливает статическое электричество. Поэтому такую защиту применять надежнее всего.

воскресенье, 30 сентября 2012 г.

12 комментариев:

почему для лампочки 150 ом, выше говорилось о десяти.

10 Ом — для защиты порта от короткого замыкания, но не обязательно 10 Ом, можно больше, но меньше очень не желательно. Если схеме, которая питается от USB, нужно тока побольше то сопротивление необходимо поменьше в этом случае 10 Ом лучший вариант. Светодиоду (лампочке) много тока не надо и даже вредно, от большого тока он может перегореть поэтому ставиться 150 Ом, но опять же не обязательно можно больше можно меньше, но меньше 100 Ом лучше не ставить если светиться нормально.

Немного размытое значение — «150 Ом». Какой использовался светодиод, его параметры потребления?

Точное название этого светодиода я не знаю (маркировки на нём не видно), сопротивление было подобрано опытным путём.

Может подскажете: надо запитать датчик. В паспорте написано +5В и ток потребления не более 120 мА. Реально это сделать от USB?

По напряжению подходит, по току тоже подходит. Cкорее всего этот датчик можно запитать от USB. Для точного вывода неплохо было бы знать что это за датчик такой?

Датчик ЛИР 158А. Производство СКБИС (Петербург)

В схеме из документацииhttp://www.rom.by/files/lir-158_tu.pdfесть стабилизатор напряжения (D6) с конденсаторами (C11, C15). Если питание +5В подаётся напрямую на эти конденсаторы то необходимо принять меры по ограничению тока при подключении датчика к источнику питания.

Простейшая USB-зарядка стоит около 40 рублей. Зачем рисковать своим компьютером, если цена вопрос — 40 рублей?

Статья практически ни о чём. Судя по отсутствию большинства нужных запятых, автору не более 30 лет и он ещё не наигрался игрушками. Если Вам так хочется подключить к компьютеру светодиод, купите светодиодный светильник промышленного производства с USB-вилкой. Действительно, зачем рисковать своим компьютером, если можно купить простейшую зарядку от 220 В с USB-выходом (5 В, 1 А) за 150 рублей (теперешняя цена) и экспериментировать уже с ней? Прежде, чем подключать что-то самодельное к USB-выходу компьютера, сначала сходите в магазин и поглядите цену новой материнской платы.

Статья для сознательных людей, по питанию стоит резистор — защита лучше некуда, со светодиодным светильником промышленного производства тоже рискуете компьютером, в usb порту стоит предохранитель, никто не заставляет втыкать светодиод с резистором в порт компьютера, втыкайте в зарядку на здоровье! Судя по комментарию выше его автор гуманитарий в возрасте который не разбираясь в технике придумал проблему и в авторе данной статьи нашёл «козла отпущения».

Как устроен USB

Внешняя часть USB-порта любого стандарта знакома каждому из нас: внутри видна тонкая планка-разделитель – у USB-A с контактами, у USB-C без них.

Разделитель отлично собирает пыль и легко ломается. Нет, это не баг, это фича, дополнительная защита от попытки вставить периферию с неисправными выходами.

Сбор пыли и грязи таковой не является. Более того: поскольку шина USB является дискретной и передаваемые данные выглядят со схемотехнической точки зрения как незначительно изменяющийся по амплитуде постоянный ток, грязный USB может уходить в защиту, отключаясь.

Грязь меняет параметры сигнала и заставляет материнскую плату отключать один или все USB. Чаще всего этим грешат компьютеры Apple, считающие любые отклонения токов неисправностью.

Бытовые USB и сломать легко, и “закоротить”

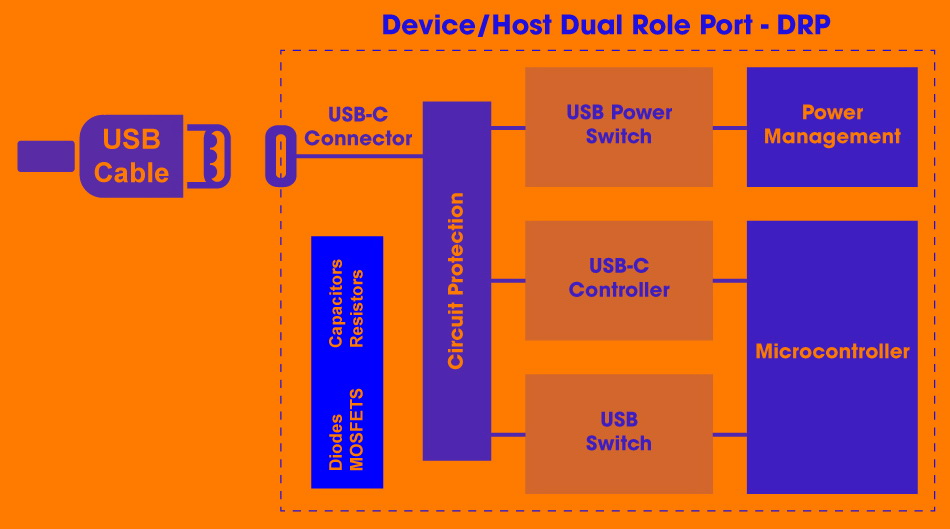

Тем не менее, такая защита реализована далеко не всегда и не от всего. Теоретически, стандарты USB предполагает определенные требования к схемотехнической защите, в том числе от помех, повышенного напряжения или короткого замыкания.

Однако многие производители материнских плат не стесняются выводить контакты USB напрямую к микросхеме, реализующей системную логику (северный мост, процессор на ряде платформ и тому подобное).

В лучшем случае защита ограничивается простейшими плавкими предохранителями для ряда выводов, и той обычно только для питания.

Порт должен содержать защиту. Но не все соблюдают требования

Хорошие бренды используют самовосстанавливающиеся предохранители, которые позволяют использовать порт спустя 10-30 минут. Но их может не быть, или Плохие — не восстанавливающиеся, после срабатывания которых необходим ремонт в мастерской.

Если по каким-то причинам внешнее устройство подаст повышенное питание по шине данных или будет перепутана полярность питания — практически у любого компьютера будут большие проблемы.

Даже «защита от грязи» срабатывает чаще при пониженном уровне сигнала на USB. При повышенном, даже при подключении относительно маломощных устройств вроде плат отладки Arduino, предохранители стандартных типов не успевают сработать.

Защита продаётся отдельно, и не встроена в контроллер USB. Производители экономят

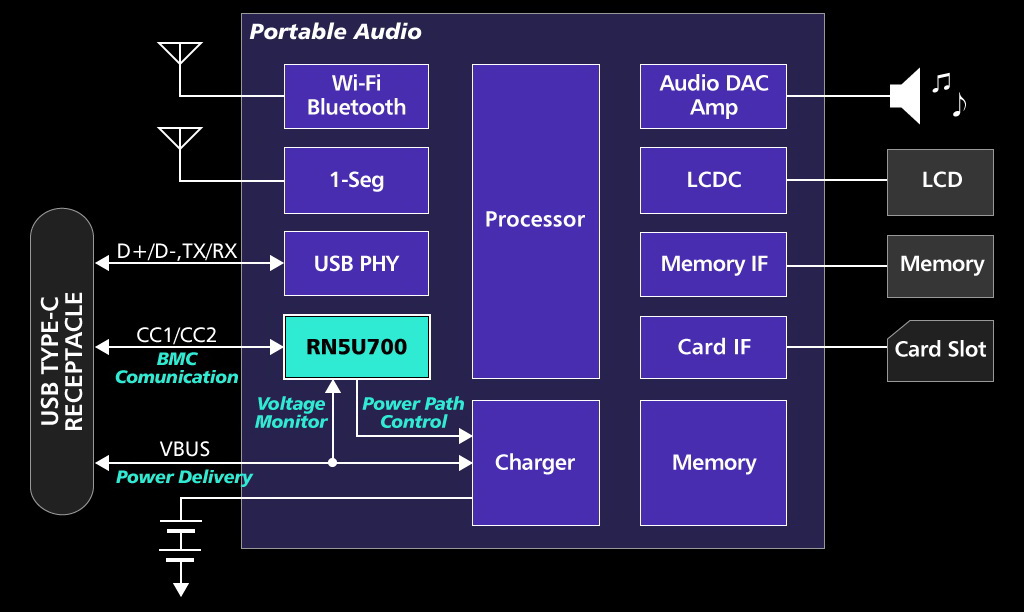

Особенно опасно это для полностью симметричных разъемов типа USB-A. Версия Type C является полностью симметричной, но реализован так, чтобы перепут напряжения был маловероятен.

Кроме того, этот стандарт требует от производителей конечных устройств для потребителя реализацию дополнительных алгоритмов защиты и фильтрации сигнала, которые снижают вероятность выхода разъема из строя.

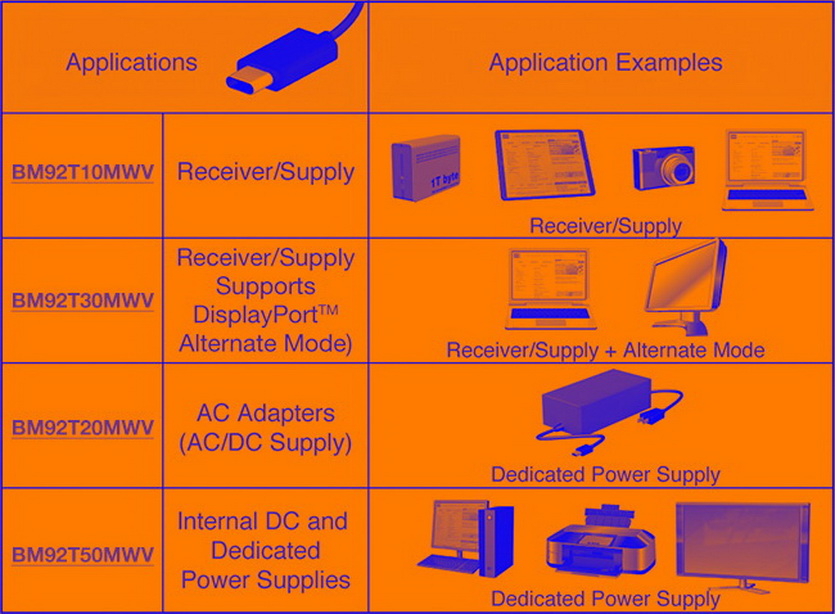

Но это работает только для тех USB-C, которые полноценно реализуют стандарт . Как опознать? Если разъем одновременно умеет выводить видеосигнал, может использоваться для зарядки гаджетов и самого устройства и при этом обмениваться данными на высокой скорости — этот разъем подходит.

Все дистанцированно, если за USB-C прячется USB 3.0 или Thunderbolt. Но предохранителей может не быть, а провода очень близко

Опять же, разъемы с аппаратной поддержкой видео- и аудиовывода имеют специализированную защиту от шумов.

Она не позволит кратковременным скачкам напряжения и коротким замыканиям периферии (подключенные в сеть 220В внешние устройства — отдельная тема, от них защита не сработает) вывести из строя весь компьютер. Но порт может сгореть.

Если сигнал неустойчивый или с помехами — никакой защиты нет. Но что в этом случае, что в случае идеальных разработчиков, которые создали сферический ноутбук в вакууме с соблюдением всех стандартов, стоит озаботиться защитой самостоятельно.

Или хотя бы попытаться.

Что именно в кабеле влияет на зарядку телефона?

Большинство USB-шнуров функционирует на основе так называемой витой пары, т. е. 4-х парных проводов. Две жилы предназначены для передачи данных, другие две – непосредственно для зарядки. Подобный вид кабеля применяется во многих коммутационных установках и центрах по передаче данных.

Длина и толщина кабеля имеют значение. Чем толще шнур, тем лучше: поток электронов в нем за счёт большего диаметра увеличивается, а сопротивление снижается, что в итоге ведет к ускорению процесса. Чтобы узнать толщину, следует выяснить её калибр, соответствующий стандартам AWG (American Wire Gauge). Чем выше калибр, тем тоньше проводники и наоборот. Для удешевления товара производители часто экономят на меди. Более тонкие медные проводки имеют высокий показатель AWG и меньшее сечение, а значит, и скорость зарядки будет меньше.

Обычно зарядные шнуры имеют калибр 28/28 AWG или 28/24 AWG. Первый вариант – это тонкий кабель, который может принять на себя не более 0,5 А, второй вариант (несмотря на цифры) толще и выдерживает до 2А.

Теперь о длине. Здесь также дело в сопротивлении. Чем длиннее шнур, тем сильнее сопротивление

Это в особенности важно помнить, если устройство снабжено технологиями быстрой зарядки, например, Fast (или Quick) Charge. Приобретая недорогой длинный провод, который можно протянуть на пару метров в машине, чтобы удобно закрепить телефон на лобовом стекле, водитель добьётся того, что гаджет заряжаться не будет, а в лучшем случае будет лишь поддерживаться его работоспособность

Оптимальная длина не должна превышать 1-1,5 метров.

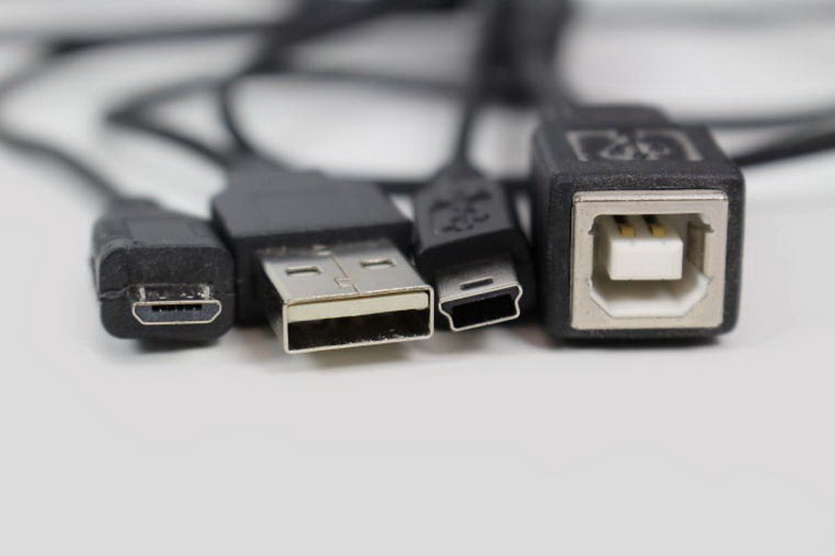

Распиновка USB 2.0 разъема типы A и B

Классические разъемы содержат 4 вида контактов, в мини- и микроформатах — 5 контактов. Цвета проводов в USB-кабеле 2.0:

  • +5V (красный VBUS), напряжение 5 В, максимальная сила тока 0,5 А, предназначен для питания;
  • D- (белый) Data-;
  • D+ (зеленый) Data+;
  • GND (черный), напряжение 0 В, используется для заземления.

Для формата мини: mini-USB и micro-USB:

  1. Красный VBUS (+), напряжение 5 В, сила тока 0,5 А.
  2. Белый (-), D-.
  3. Зеленый (+), D+.
  4. ID — для типа А замыкают на GND, для поддержания функции OTG, а для типа B не задействуют.
  5. Черный GND, напряжение 0 В, используется для заземления.

В большинстве кабелей имеется провод Shield, он не имеет изоляции, используется в роли экрана. Он не маркируется, и ему не присваивается номер. Универсальная шина имеет 2 вида соединителя. Они имеют обозначение M (male) и F (female). Коннектор М (папа) называют штекером, его вставляют, разъем F (мама) называется гнездо, в него вставляют.

Watch this video on YouTube

Лучшие ответы

ScrAll:

По ТУ — 5 В 0,5 А

SeregaExT:

Я точно не знаю, но лучше не экспериментируй, зарядка USB стоит всего 200-300 рублей, а то спалишь МПтришник свой и будешь потом …узнаешь, но лучше не рискуй здесь риск не оправдается!!!!

D.u.k.e.=[===>:

ЮСБ порт выдает 5 вольт и ток вроде бы до 0,2 А. А мож и немного не так, но точно немного.

Nau:

Практически любой современный компьютер имеет разъемы подключения USB. В разработке этого стандарта принимали участие семь компаний: Digital Equipment, IBM, Intel, Compaq, NEC, Microsoft и Northern Telecom. На физическом уровне кабель представляет собой две скрученные пары проводников: по одной передаются данные в двух направлениях, вторая является линией питания (+5 В), обеспечивающей ток до 500 мА, благодаря чему USB позволяет применять периферийные устройства без блока питания. Скорость передачи данных составляет 12 Мбит/с — это даже выше 10 Мбит/с LAN. Но величина затухания сигнала в USB гораздо выше, поэтому расстояние между подключенными устройствами ограничивается несколькими метрами. USB-порты лишены несовместимости, которая иногда встречается у СOM- или LPT-портов. Все подключенные через USB устройства конфигурируются автоматически (PnP) и допускают горячее Hot Swap включение/выключение. К одному компьютеру теоретически можно подсоединить до 127 устройств через цепочку концентраторов по топологии «звезда». На практике это число ниже — не более 16-17 — ограничительными факторами выступают сила тока и пропускная способность шины. Передача данных по шине может осуществляться как в асинхронном, так и в синхронном режиме.

Иван Екимов:

Вообще-то USB порт может дать до 0.5А. Кроме того, что такое сотка? Магазин финский? Кстати, многие блоки питания дают указанное напряжение только при указанной нагрузке, при её отсутствии, или малой величине, могут дать заметно больше. Так что боюсь, что придётся вас за новым блоком посылать. Пока не пришлось вам расстаться и с плеером.

Всё зависит от модели МП3 плеера. Мой куплен вкомплекте с блоком питания — параметры: 5,5Ви ток 0,8А. Он может также заряжаться от компапри подключении к USB-порту, который расчитанна 0,5А. В принципе подойдёт и 0,4А, при этомжелательно не допускать глубокой разрядкиаккумулятора. При сильном разряде ток зарядкиувеличивается. Но лучше подобрать другой блокпитания по току. Просто Ваш блок может не выдержатьнагрузки и сгорит при большом токе зарядки.

­:

Почему, интересно, вдруг открылась возможность отвечать на вопросы 3…8-летней давности, которые уже давным давно закрыты? Я вот, 19.12.2015 ответил на вопрос, который был закрыт ВОСЕМЬ лет назад в 2007 году. Что за бред?

Niked:

штж

андрей:

22.01.2016

Полиграф Шариков:

Я сжёг приставку денди. Вместо 9 вольтника с 180 mAh Подал напряжение с USB(((

dems:

вольт точьно 5, а амперы сам начал искать., короче включил блютус гарнитуру, зарядник 0.5 V и 700 mA, незгарел, запомните кто не знает, допустим 1 A это 1000 mA, типо как 1 кг. 1000 грам

Ixtiyor Zikrillayev:

я точно знаю что usb дает 5 в

Oleg Vinnik:

usb 2.0 5 v 0.5 a, usb 3.0 5v до 1 a

R4man:

мой USB 3.0 выдаёт 5 вольт и 1,2A

Что в итоге?

Итак, подведём итоги. Чтобы гарантированно защитить USB от любых внешних воздействий, придётся приобрести приличный парк устройств:

  • набор заглушек — для защиты редко используемых портов;
  • набор проводов или переходников с примагничивающимися разъемами — для зарядки и частых подключений;

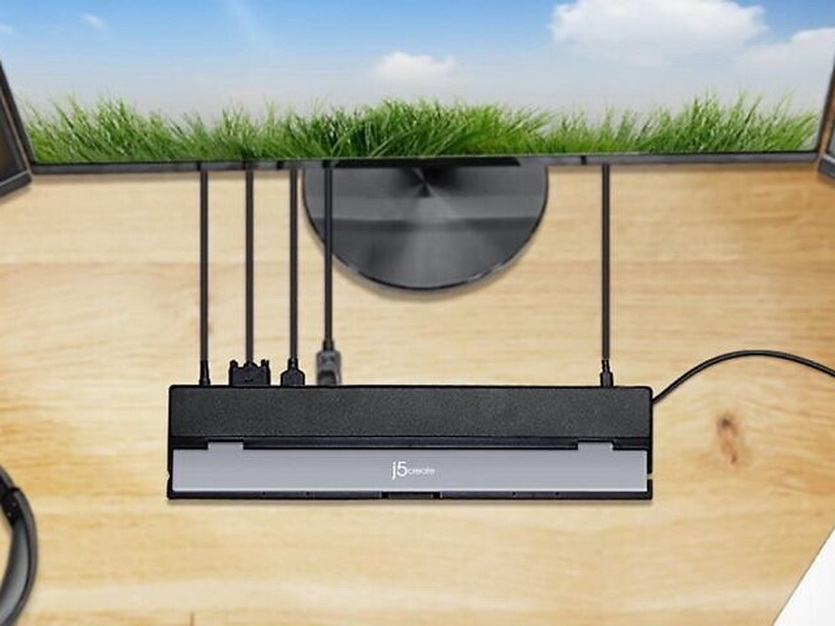

  • настольную док-станцию — для подключения новых или китайских гаджетов;
  • гальваническую развязку в виде флешки — для чужих устройств с неизвестными свойствами;
  • компактный USB-хаб — для подключения своих устройств «на ходу».

Такой набор гарантированно позволит сохранить ноутбук, смартфон, планшет и любое другое оборудование в рабочем состоянии.

Впрочем, для «обычных смертных» хватит заглушек и хаба. Если использовать проверенные фирменные зарядки, провода и периферийные устройства, конечно.
