Система заземления TN-C
Система TN-C — это система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении. То есть при данной системе применяется общий PEN-проводник который используется как для подключения электроприемников так и для зануления их открытых проводящих частей (корпусов).
Система заземления TN-C схема:
Как видно на схеме при данной системе выполняется зануление токопроводящих корпусов электрооборудования, это необходимо для того, что бы при замыкании фазного провода на корпус электроприемника, вследствие его обрыва или повреждения изоляции, произошло короткое замыкание которое, в свою очередь, привело бы к срабатыванию защитной аппаратуры (автоматического выключателя) и отключению напряжения.
Главным недостатком системы TN-C является утеря ее защитных функций в случае отгорания (обрыва) PEN-проводника, при этом на зануленном корпусе электрооборудования может возникнуть опасный для жизни электрический потенциал.
Из-за недостаточной степени защиты в настоящее время данная система не применяется, однако она все еще встречается в зданиях старой постройки. При реконструкции старых зданий система заземления TN-C заменяется на систему TN-C-S или TN-S.
7.4. Сеть с эффективно заземленной нейтралью
Сеть с эффективно заземленной нейтралью является частным случаем сети с глухозаземленной нейтралью. Электрическая сеть с эффективно заземленной нейтралью – трехфазная электрическая сеть напряжением выше 1000 В, в которой коэффициент замыкания на землю не превышает 1,4.
Под К3 понимают отношение
где Uф.з – фазное напряжение неповрежденной фазы при замыкании на землю.
Сети напряжением 110 кВ и выше выполняются с эффективным заземлением нейтрали по соображениям стоимости изоляции, так как в таких сетях при замыкании на землю одной фазы напряжение на двух, других не превышает 0,8 номинального междуфазного напряжения. Это означает, что изоляцию рассчитывают на это напряжение, а не на полное между фазное напряжение в случае изолированной или компенсированной нейтрали.
При эффективном заземлении нейтрали замыкание фазы на землю является, по существу, однофазным коротким замыканием, которое требует немедленного отключения. Тяжелым аварийным режимом является также двух- или трехфазное короткое замыкание на землю. Однако при таких КЗ напряжения на неповрежденных фазах, а также токи КЗ оказываются меньшими, чем при однофазных замыканиях на землю. Поэтому двух- и трехфазное короткое замыкание на землю не рассматривается.
Значительная часть однофазных замыканий в сетях 110 кВ и выше при снятии напряжения самоустраняется, поэтому автоматическое повторное включение восстанавливает питание потребителей.
Обычно в электрических сетях с эффективно заземленной нейтралью для ограничения тока однофазного КЗ заземляют нейтрали не всех, а лишь части силовых трансформаторов. Например, из двух установленных на подстанции трансформаторов нейтраль заземляют только у одного. Для этой же цели в некоторых случаях нейтрали трансформаторов заземляют через дополнительное активное или реактивное сопротивление.
Основным преимуществом такого заземления нейтрали, в особенности для сетей напряжением 110 кВ и более, является ограничение напряжений, возникающих в неповрежденных фазах при замыканиях на землю в сети. Следовательно, изоляцию таких сетей можно рассчитывать на меньшую кратность перенапряжений. Некоторое значение имеет также возможность применения в сетях с эффективным заземлением нейтрали относительно простых устройств релейной защиты от замыканий на землю.
К недостаткам таких сетей по сравнению с сетями, в которых обеспечивается режим изолированной нейтрали, относятся более тяжелые последствия однофазных замыканий на землю (необходимость их немедленного отключения и т.д.), а также более высокая электроопасность для обслуживающего персонала, пожаро- и взрывоопасность. Кроме того, реализация режима эффективного заземления нейтрали, которое должно быть рассчитано на больший ток КЗ, требует существенного усложнения системы заземления на подстанциях.
Основными областями применения эффективного заземления ней-! трели следует считать сети с номинальными напряжениями 110 кВ и более, а также сети напряжением до 1000 В при условии отсутствия в них установок с повышенной электро-, пожаро- и взрывоопасностью.
Следует отметить, что в последние годы эффективное заземление нейтрали получает распространение и в городских сетях. В этом случае, если сеть имеет К3 < 1,0, при замыкании на землю перенапряжения не возникают и изоляция фаз по отношению к земле выбирается по фазному, а не по линейному напряжению. Благодаря этому сеть с напряжением 6 кВ может эксплуатироваться с напряжением 10 кВ. В результате мощность, передаваемая по сети, увеличивается в раз без замены токоведущих частей и изоляции, в том числе без замены кабелей.
Система TT
TT — нейтраль источника глухо заземлена, а открытые проводящие части электроустановки присоединены к заземлителю, электрически независимому от заземлителя нейтрали источника питания.
До недавнего времени система заземления ТТ была запрещена в нашей стране. Сегодня, эта система остается достаточно востребованной и используется для мобильных зданий, таких как вагончики, ларьки, павильоны,дома и др. Допускается только в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены.
Такая система требует высококачественного повторного заземления, с высокими требованиями к сопротивлению. Самым эффективным заземлением в этом случае, является модульно-штыревое заземление. Во всех перечисленных системах рекомендуется для безопасности применять УЗО ( Устройство защитного отключения).
Cхема системы ТТ
Когда применяют систему TT?
Сейчас она еще не стала обыденной – в ПУЭ для сетей с глухим заземлением нейтрали рекомендуется система TN. Там тоже есть разные варианты, но объединяет их характерная черта: общее заземление нейтрали трансформатора и электрооборудования у потребителей, т.е. контуры объединены. Причина проста: так проще организовать защиту при подключении к сетям новых потребителей – не надо на каждом объекте заземление делать.
Но если система TN явно не обеспечит должного уровня безопасности, делают TT. Чаще всего этот вариант востребован при электропитании по открытым кабелям (по воздуху), когда состояние линий из рук вон плохое, особенно если они временные. Это явный риск повреждения заземлителя, т.е. возможно нарушение контакта заземления на подстанции с потребителями. Как следствие, если случится пробой изоляции, при касании электроприборов напряжение тока окажется как в рабочем режиме конкретной сети. Неудивительно, что система TT популярна для обеспечения безопасности объектов с временным электропитанием – к примеру, строительных площадок.
Уже который год наблюдается рост строительства частного жилья. И в моде всяческая автономия – своя канализация, скважина и прочее. Но личное заземление электросети – удовольствие и недешевое, и трудоемкое. Не всякий домовладелец может себе позволить строительство заземляющего устройства, чтобы оно соответствовало всем действующим правилам. А еще систему предварительно должны спроектировать квалифицированные специалисты, выбрать и установить автоматическую защиту (УЗО). А в довершение эксплуатацию готового контура придется согласовывать с электроснабжающей организацией – или строить собственную электростанцию.
Недостаток системы заземления TT
Система заземления TT имеет ряд преимуществ, о которых мы говорили выше. Также она может иметь и некоторые недостатки. На сегодняшний день естественным недостатком можно считать факт отказа УЗО и пробои фазы на заземленный корпус. В этом случае все проводники окажутся под напряжением сети.
Это может случиться из-за того, что выключатель не сработает при замыкании фазы на PE. Единой защитой, которая справится с этой проблемой, может служить система уравнивания потенциала. Выполнять монтаж системы заземления TT должны только специалисты. Они имеют необходимый опыт в этой сфере.
https://youtube.com/watch?v=VSXTFZn0XRg
Рекомендуем вашему вниманию: система заземления: TN-C-S.
Принцип действия сетей с глухозаземленной нейтралью
Теперь рассмотрим подробно, с какой целью заземляется нейтраль и как подобная реализация обеспечивает должный уровень электробезопасности, для этого перечислим обстоятельства, которые могут привести к поражению электротоком:
- Непосредственное прикосновение к токоведущим элементам. В данном случае никакое заземление не поможет. Необходимо ограничивать доступ к таким участкам и быть внимательным при приближении к ним.
- Образование зон с шаговым напряжением в результате аварий на ВЛ или других видах электрохозяйства.
- Повреждения внутренней изоляции может привести к «пробою» на корпус электроустановки, то есть, на нем появляется опасное для жизни напряжение.
- В результате нарушения электроизоляции токоведущих линий под напряжением могут оказаться кабельные каналы, короба и другие металлические конструкции, используемые при трассировке.
В идеале между нейтралью и землей разность потенциалов должна стремиться к нулю. Подключение к заземляющему контуру на вводе потребителя существенно способствует выполнению этого условия, в тех случаях, когда ТП находится на значительном удалении. При правильной организации заземления такая особенность может спасти человеческую жизнь, как минимум, в двух последних случаях из указанного выше списка.
Чтобы избежать пагубного воздействия электротока необходимо заземлять корпуса электроприборов, а также и других металлических частей электроустановок зданий. Это приведет к тому, что при «пробое» возникнет замыкание фазы на землю. В результате произойдет автоматическое отключение снабжения питанием электроприемников, вызванное срабатыванием устройства защиты от токов КЗ.
Даже если защита не сработает, а кто-либо прикоснется к металлическому элементу, все равно ток будет течь по заземляющему проводнику, поскольку в этой цепи будет меньшее сопротивление.
Движение тока при КЗ на корпус
Говоря о принципе работы защиты заземленной нейтрали нельзя не отметить быстрый выход в аварийный режим, когда один из фазных проводов замыкается на шину PEN. По сути, это КЗ на нейтраль, следствием которого является резкое возрастание тока, приводящее к защитному отключению энергоустановки или проблемного участка цепи.
При определенных условиях можно даже организовать защиту от образования опасных зон с шаговым напряжением. Для этого на пол в потенциально опасном помещении стелют (если необходимо, то замуровывают в бетон) металлическую сеть, подключенную к общему заземляющему контуру.
Требования к устройству заземления
Самой важной характеристикой заземляющего устройства является его сопротивление. Требование к этому параметру, если заземление выполнено по системе ТТ, можно выразить следующим образом:
При этом, в случае применения нескольких устройств защитного отключения, учитывается дифференциальный ток срабатывания того устройства, где он имеет максимальное значение
При этом, в случае применения нескольких устройств защитного отключения, учитывается дифференциальный ток срабатывания того устройства, где он имеет максимальное значение.
Кроме этого требования, должна быть выполнена основная система уравнения потенциалов. Суть мероприятия заключается в соединении между собой следующих конструкций:
- Заземляющее устройство, выполненное на объекте.
- Металлические трубопроводы отопления, водоснабжения (холодного и горячего), канализации, газоснабжения.
- Металлические конструкции, относящиеся к каркасу здания.
- Металлические детали вентиляционных систем, а также систем кондиционирования.
- Заземляющее устройство, входящее в состав молниезащиты частного дома.
Плановые назначения систем заземления
Для максимального понимания предназначения различных систем, необходим детальный разбор каждой из них, включая подсистемы. Наиболее важные моменты — это принцип работы и соответственно базовая направленность.
Система TN
В данной системе осуществляется глухое заземление нейтрали источника питания, и присоединение к ней наружных проводящих частей электропроводки при помощи нулевого защитного проводника. Под термином «глухозаземленная нейтраль» подразумевается подключение проводника N напрямую к контуру заземления (монтируемому около трансформаторной подстанции), а не дугогасящему реактору.
Подсистема TN-C
В TN-C происходит объединение нулевых рабочего и защитного проводников в единый, на протяжении всей системы. Приставка «C» взята со слова «combined», что означает «объединённый». К достоинствам системы можно отнести ее простоту и экономичность. По этой причине она весьма распространена.
Ключевой недостаток TN-C заключается в том, что отсутствует отдельный проводник защитного заземления (РЕ). На практике это равняется неимению заземления в розетках жилого дома. Зачастую в таких системах делается зануление. Данная мера является крайней и рассчитана на принцип короткого замыкания. В случае попадания проводника фазы на корпус прибора, вслед за коротким замыканием произойдет срабатывание автоматического выключателя. С использованием TN-C уравнивать потенциалы в ванной комнате нельзя. Данная подсистема активно применялась в старых жилых постройках. Для современного жилья она не рекомендуема.
Подсистема TN-S
В TN-S нулевые проводники функционируют отдельно на протяжении всей системы. Приставка «S» взята со слова «separated», что означает «раздельный».
Данная заземлительная подсистема является самой передовой и безопасной. При возведении новых построек рекомендуемо именно ее использование. Она обеспечивает добротную защиту людей, оборудования и сооружений.
Однако, несмотря на вышеперечисленные преимущества, TN-S нынче не особо распространена. Это связано с тем, что для ее создания необходимо использовать пятижильный кабель (трехфазная сеть) или трехжильный провод (однофазная сеть). Итогом является повышение стоимости проекта.
Подсистема TN-C-S
В данном случае, нулевые проводники объединяются в единый, на каком-то из отрезков системы. На промежутке от источника электропитания до ввода системы в строение, может быть осуществлено расщепление на N и РЕ проводники. В таком случае будет необходимо повторное заземление.
К достоинствам подсистемы можно отнести ее легкое выполнение с технической точки зрения. При переходе с TN-C требуется довольно несложная модернизация. TN-C-S рекомендуется к широкому использованию.
Недостаток TN-C кроется в необходимости модификации подъездных стояков. Еще один неприятный момент: обрыв PEN проводника чреват возникновением опасного потенциала для электроприборов.
Система ТТ
В системе ТТ происходит глухое заземление нейтрали источника. Что касается наружных проводящих частей, то они подключены к иному заземлителю, который, в электрическом плане независим от первого.
До сравнительно недавних пор данная заземлительная система находилась под запретом. На сегодняшний день она разрешена и вполне востребована. Зачастую ТТ применяется для подвижных зданий, к примеру, вагончиков, ларьков, павильонов и т.д. Ее использование допустимо лишь в ситуациях, когда в системе TN нельзя достичь обеспечения необходимых условий электробезопасности.
Для такой системы в обязательном порядке требуется высококачественное повторное заземление, характеризующееся внушительными показателями сопротивления. Заземление модульно-штыревого типа является наиболее действенным и практичным решением в подобных условиях. Также для всех вышеперечисленных систем крайне рекомендовано использование устройства защитного отключения. Наличие УЗО благоприятно отражается на безопасности.
Система IT
Данной системе присуща изоляция нейтрали от земли или же заземление посредством приборов/устройств, обладающих наибольшим сопротивлением. Наружные проводящие элементы установки при этом заземляются.
Всевозможные научные/медицинские учреждения и лаборатории заземляются посредством IT системы. Это аргументировано тем, что в подобных заведениях присутствует высокочувствительная аппаратура, нередко проводятся опыты и эксперименты. Посему требуется сведение к минимуму всех токов и фундаментальных физических полей.
https://youtube.com/watch?v=3knqeHEAdlg
Схемы заземления: какую лучше сделать
В настоящий момент в частном секторе используют только две схемы подключения заземления — TN-C-S и TT. В большинстве своем к дому подходит двухжильный (220 В) или четырехжильный (380 В) кабель (система TN-С). При такой проводке кроме фазного (фазных) провода приходит защитный проводник PEN, в котором объединены ноль и земля. На данный момент этот способ не обеспечивает должной защиты от поражения электротоком, потому рекомендуется заменить старую двухпроводную проводку на трехпроводную (220 В) или пятипроводную (380 В).
Две схемы, которые применяются если надо сделать заземление в частном доме
Для того чтобы получить нормальную трех- или пяти- жильную проводку необходимо провести разделение этого проводника на землю PE и нейтраль N (при этом необходим индивидуальный контур заземления). Делают это во вводном шкафу на фасаде дома или в учетно-распределительном шкафу внутри дома, но обязательно до счетчика. В зависимости от способа разделения получают либо систему TN-C-S, либо TT.
Устройство в частном доме системы заземления TN-C-S
При использовании этой схемы очень важно сделать хороший индивидуальный контур заземления. Обратите внимание, что при системе TN-C-S для защиты от поражения электрическим током необходима установка УЗО и дифавтоматов. Без них ни о какой защите речь не идет
Также для обеспечения защиты требуется к земляной шине отдельными проводами (неразрывными) подключить все системы, которые сделаны из токопроводящих материалов — отопление, водоснабжение, арматурный каркас фундамента, канализация, газопровод (если они выполнены из металлических труб)
Потому шину заземления необходимо брать «с запасом»
Также для обеспечения защиты требуется к земляной шине отдельными проводами (неразрывными) подключить все системы, которые сделаны из токопроводящих материалов — отопление, водоснабжение, арматурный каркас фундамента, канализация, газопровод (если они выполнены из металлических труб). Потому шину заземления необходимо брать «с запасом».
Схема преобразования системы TN-С на TN-С-S
Для разделения PEN проводника и создания заземления в частном доме TN-C-S нужны три шины: на металлическом основании — это будет шина PE (земляная), и на диэлектрическом основании — это будет шина N (нейтрали), и маленькая шина-расщепитель на четыре «посадочных» места.
Металлическую «земляную» шину надо прикрепить к металлическому корпусу шкафа так, чтобы был хороший электрический контакт. Для этого в местах крепления, под болты, с корпуса счищают краску до чистого металла. Нулевую шину — на диэлектрическом основании — лучше крепить на дин-рейку. Такой способ установки выполняет основное требование — после разделения шины PE и N нигде не должны пересекаться (не должны иметь контакта).
Заземление в частном доме — переход с системы TN-С на TN-С-S
Далее подключаем так:
- Пришедший с линии проводник PEN заводится на шину-расщепитель.
- На эту же шину подключаем провод от контура заземления.
- С одного гнезда медным проводом сечением 10 мм2 ставим перемычку на земляную шину;
- С последнего свободного гнезда ставим перемычку на нулевую шину или шину нейтрали (тоже медный провод 10 мм2).
Теперь все — заземление в частном доме сделано по схеме TN-C-S. Далее для подключения потребителей фазу берем от вводного кабеля, ноль — с шины N, землю — с шины PE. Обязательно следим, чтобы земля и ноль нигде не пересекались.
Заземление по системе TT
Преобразование схемы TN-C в TT происходит вообще просто. От столба приходят два провода. Фазный и дальше используется как фаза, а защитный PEN-проводник крепится к «нулевой» шине и дальше считается нулем. На шину заземления напрямую подается проводник от сделанного контура.
Заземление в частном доме своими руками — схема TT
Недостаток этой системы в том, что она обеспечивает защиту только той техники, у которой предусмотрено использование «земляного» провода. Если есть еще бытовая техника, сделанная по двухпроводной схеме, она может оказаться под напряжением. Даже если корпуса их заземлить отдельными проводниками, в случае проблем напряжение может остаться на «нуле» (фазу разорвет автомат). Поэтому из этих двух схем предпочтение отдают TN-C-S как более надежной.
Система TN и ее подсистемы, их особенности, достоинства, недостатки
Общая особенность системы TN сводится к тому, что нейтраль источника питания имеет глухое заземление (подключено к заземляющему контуру, установленному рядом с подстанцией).
К этому заземлению и подключаются открытые участки электрической проводки посредством нулевых проводников.
Имеющиеся подсистемы как раз и разделяются по способу подключения этих проводников к заземлению.
TN-C.
Система TN-C – один из самых распространенных видов заземления, который на данный момент является уже устаревшим, но часто встречается в домах старых построек.
Она отличается тем, что проводники N и PЕ (рабочий и защитный), объединены в единый по всей системе – PEN-проводник.
Широкое распространение эта система получила благодаря простоте монтажа и экономичности, поскольку не требует укладки и подключения дополнительных проводов. Это и является ее основными достоинствами.
Но в этой системе не предусмотрено отдельное защитное заземление. То есть, на конечной точке электропроводки жилого дома – розетке, оно отсутствует, что значительно понижает безопасность использования электроприборов в жилье.
Присутствующий же в системе PEN-проводник подводится только к электрощитам – вводному и этажному.
Из-за этих конструктивных особенностей при монтаже новых линий электросетей, а также реконструкции, уже существующих запрещено использовать данную систему.
Для повышения безопасности нередко используется зануление, позволяющее бороться с короткими замыканиями, которые могут возникнуть в сети.
Если замыкание произойдет, зануление обеспечит срабатывание автоматических выключателей для обесточивания электросети дома.
TN-S.
В новых постройках система TN-C уже не применяется, для них более предпочтительна система TN-S.
Она характеризуется тем, что рабочий и защитный нулевой проводники – раздельны по всей системе. То есть, проводка включает в себя отдельно N и PE-проводники.
Эта система отличается обеспечением высокой степени безопасности человека и защиты оборудования и электроприборов, поскольку защитное заземление имеют даже конечные точки электросети.
К тому же, в ней не образовываются высокочастотные помехи, которые могут возникать в первой системе во время использования пылесоса, дрели и прочих электроприборов.
К достоинствам этой системы также относится отсутствие надобности в периодической проверке состояния контура заземления.
При этом стоимость прокладки такой системы очень высокая. Обусловлено это тем, что при монтажных работах необходимо укладывать многожильные кабели.
Для однофазной сети кабель должен содержать 3 жилы (фазная, рабочая нулевая N и защитная PE).
А для трехфазной – кабель нужен уже 5-жильный (3 фазных – А, В, С, а также N и РЕ).
Именно высокая стоимость и является основным недостатком этой системы.
TN-C-S.
Последняя подсистема – TN-C-S объединяет в себе конструктивные особенности двух предыдущих систем.
Основное ее отличие заключается в том, что от подстанции на жилой дом идет PEN-проводник. Но на определенном этапе производится его разделение на рабочий N-проводник и защитный РЕ-проводник.
Обычно разделение делается на вводно-распределительном устройстве (ВРУ), то есть, на входе в дом.
При этом после разделения для PE-проводника делается повторное заземление, путем соединения его с заземляющим контуром дома.
После расщепления к квартирным щиткам уже подводится раздельные нулевые проводники, что позволяет создать защитное заземление на конечных точках сети. То есть, получается, что до ВРУ идет система TN-C, а после него – уже TN-S.
Такая система достаточно перспективная у нас, поскольку позволяет быстро и с небольшими затратами модернизировать систему TN-C, тем самым значительно повысив безопасность при использовании бытовыми электроприборами.
Но есть у нее и один недостаток, который сводится к тому, что в случае повреждения PEN-проводника, проводка полностью лишается заземления, что может привести к поражению электрическим током, поскольку корпусы электроприборов могут оказаться под напряжением.
Схемы заземления частного дома TN-C-S и TT
Схемы заземления частного дома TN-C-S
При энергоснабжении дома по схеме TN-C-S роль защитного проводника и нулевого рабочего проводника на участке сети от трансформатора тока до главной заземляющей шины выполняет один провод(PEN). На главной заземляющей шине (ГЗШ) PEN проводник разделяется на нулевой рабочий проводник (N) и защитный проводник(PE).
1-заземление истчника;2-дом.
Важно помнить, что проводник PEN идет от трансформатора трансформаторной подстанции, где он соединен с нейтральным проводом обмоток и соединен с землей без сопротивлений. Эта нейтраль называется глухозаземленной. Таким образом, при заземлении дома по схеме TN-C-S главная заземляющая шина (ГЗШ) дома соединена с заземлением питающего трансформатора
И, с первого взгляда, кажется, что такого соединения достаточно, чтобы заземлить все розетки и электрооборудование дома. Но это не совсем так. Все зависит, где будет расположена главная заземляющая шина (ГЗШ) дома
Таким образом, при заземлении дома по схеме TN-C-S главная заземляющая шина (ГЗШ) дома соединена с заземлением питающего трансформатора. И, с первого взгляда, кажется, что такого соединения достаточно, чтобы заземлить все розетки и электрооборудование дома. Но это не совсем так. Все зависит, где будет расположена главная заземляющая шина (ГЗШ) дома.
Вариант 1. Ввод электропитания в дом осуществляется через вводное устройство (ВУ) на столбе линии электропередач (ЛЭП).
В этом случае главная заземляющая шина (ГЗШ) расположена на столбе и разделение PEN проводника на рабочий нулевой провод (N) и провод заземления(PE) происходит на столбе в щите.
Вариант 2. Ввод электропитания в дом осуществляется через вводное распределительное устройство (ВРУ) находящееся в доме или возле него.
В этом случае разделение PEN проводника на рабочий нулевой провод (N) и провод заземления(PE) происходит непосредственно в доме, а от столба до дома роль защитного проводника и нулевого рабочего проводника объединены. При таком варианте подключения электропитания необходимо сделать повторное заземление дома.
В обоих вариантах, заземление частного дома по системе TN-C-S связана с заземлением источника питания (трансформатора). Такая связь заземления источника питания с системой заземления дома отсутствует в системе заземления по схеме TT.
Схемы заземления частного дома TT
1-заземление источника;2-дом;3-заземление дома.
Схемы заземления частного дома по схеме TT имеет место на существование, но опять с маленькими «но».
Для того чтобы сделать заземление по системе TT ,нужно представить обоснование отказа от системы TN-C-S и выполнить все требования установленные к системе TT.Так в чем же особенность системы TT для заземления частного дома.
Особенности системы заземления по схеме TT
- Система заземления дома независима от нейтрали источника питания (трансформатора) ;
- Заземлитель корпусов оборудования в доме не зависит от заземления источника питания (трансформатора);
- В электропроводке, сделанной по схеме TT обязательно применение устройств защитного отключения (УЗО). Без УЗО в схеме TT система защиты человека от любых утечек тока, при повреждении изоляции, отсутствует полностью. А это, недопустимо.
В виду сложности практического осуществления заземления частного дома по схеме TT, подавляющее большинство частных домов, заземляется по системе TN-C-S.
Повторюсь: Система заземления частного дома по схеме TN-C-S предполагает объединение защитного проводника (PE) и нулевого рабочего проводника на отдельных участках электропроводки до распределения электропитания.
Elesant.ru
Нормативные ссылки:
- ПУЭ, Правила устройства электроустановок,издание 7
- ГОСТ 121.030-81,Электробезопасность. Защитное заземление. Зануление
- 26 Правил электроснабжения и электропроводки деревянного дома. часть1, правила 1-7
- 26 Правил электроснабжения и электропроводки деревянного дома. часть2, правила 8-13
- 26 Правил электроснабжения и электропроводки деревянного дома. часть3, правила14-26
- Анкерные зажимы и кронштейны
- Арматура для СИП 2
- Ввод кабеля из траншеи в дом
- Вводное устройство. ВУ в частный дом
- ВРУ. Вводно-распределительное устройство дома
- ГЗШ. Главная Заземляющая Шина
- Глубинный заземлитель
Как правильно сделать
Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м). Штыри между собой соединены металлическими полосами — металлосвязью.
Самая популярная модель заземлителя
Порядок действий
От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей имеющей глубину не менее 50 см.

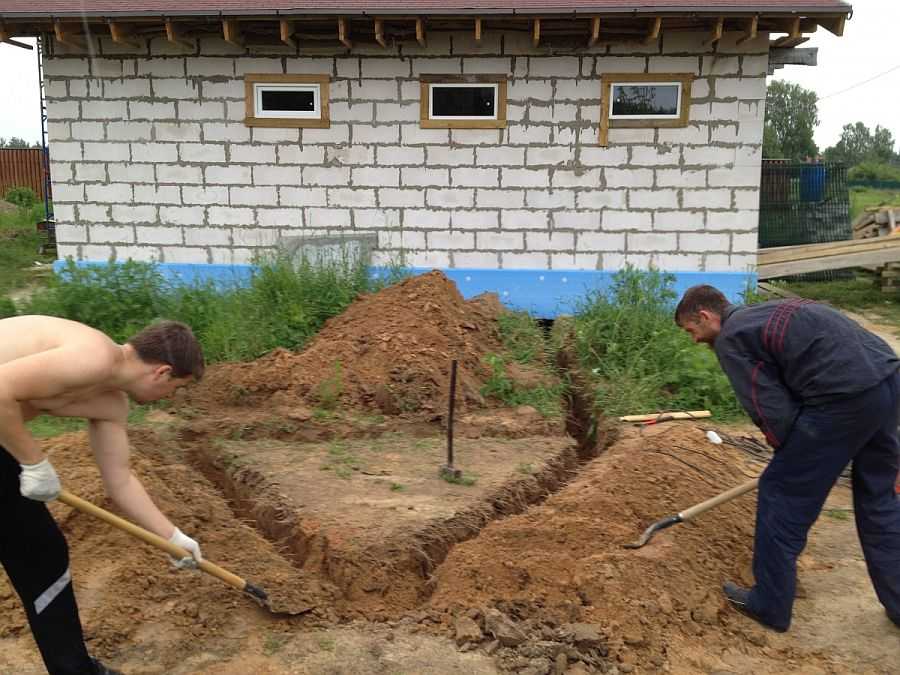

Копают траншею
В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см
Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см
К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм2). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).
Приваренная полоса
После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.
На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм2.
Выход заземления у стены дома с приваренным на конце болтом
В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по ПУЭ недопустима — только в составе общего кабеля. Это значит, что если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.
https://youtube.com/watch?v=Ji_MAJQm2PI
Почему нельзя делать отдельные заземления
Переделывать проводку во всем доме, конечно долго и дорого, но если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования. Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.
Требования и особенности системы заземления TT
УЗО.
Все групповые линии должны иметь УЗО уставка которого должна составлять не более 30 мА. Это необходимо для защиты от косвенного соприкосновения к токоведущим частям. Также это поможет обезопасить вашу жизнь при появлении неисправной проводки.
Нулевой проводник N
Нулевой рабочий проводник обязательно должен соединяться с местным контуром заземления и шиной PE.
Перенапряжение
Для того чтобы защитить все приборы от перенапряжения вам необходимо установить ограничители перенапряжения. Также вы можете установить ограничители импульсных перенапряжений.
Сопротивление контура заземления
Это сопротивление полностью должно удовлетворять ПУЭ. Для того чтобы определить действующее сопротивление необходимо провести измерение сопротивления заземления. Чтобы удовлетворить эти требования вам необходимо использовать один вертикальный заземлитель в виде уголка длиною около двух метров. При необходимости вы можете сделать несколько заземлителей. Контур заземления в частном доме можно подключить к этой системе.
Системы заземления TN-C
Все линии электропередач, которые идут от трансформаторных подстанций до вводно-распределительных устройств ВРУ, в нашей стране выполняются в четырехпроводном варианте (три провода это фазы, а четвертый PEN – совмещенный нулевой проводник). Такая схема от подстанции до ВРУ условно называют TN-C.
В домах и сетях старой постройки проводник PEN не расщеплялся, а так и использовался в виде PEN. То есть, для однофазных потребителей шло всего два провода (фаза L и PEN), а для трехфазных четыре – (три фазы L1, L2, L3, PEN).
Расшифровывается TN-C так:
Т – (от латинского terra) заземленная нейтраль, означает, что нейтральный провод источника питания связан непосредственно с землей;
N – (от итальянского neutre ) обозначает что источник питания заземлен, а потребители могут заземлятся только через PEN проводник;
С – означает, что функции нулевого рабочего и нулевого защитного проводника совмещены в одном PEN (с английского combined).
Схема такой системы показана ниже:
К плюсам такой системы заземления можно отнести ее простоту и экономичность. Но минусов в ней гораздо больше. А именно, отсутствие отдельного заземляющего провода PE. В жилых домах с такой системой электропитания отсутствует заземление. При использовании TN-C применяют зануление, что является не лучшим решением.
TN-C является устаревшей. Используется она, практически, только в домах старой постройки, и ее не рекомендуют использовать при проектировании и строительстве новых домов.
