Кто изобрел трансформатор: история создания и развития, первое устройство

Содержание

Виды трансформаторов

Благодаря тому, кто изобрел трансформаторы, сегодня существуют различные категории этих устройств:

Повышающие напряжение — низкое напряжения увеличивается существенно на выходе.
Понижающие напряжение — поступает большое напряжение, а выходит маленькое. Такая система необходима в местах с перепадами напряжения. Это самые распространенные конструкции.
Однофазные и трехфазные — причем три однофазных трансформатора вполне могут выполнить работу трехфазного. Так как один трехфазный трансформатор, по сути, состоит из трех однофазных.
Охлаждающиеся принудительным путем и естественным.

Кто изобрел трансформатор?

Вам будет интересно:Что такое «пис», где возникло, как употребляется?

В 1848 году француз Г. Румкорф придумал индукционную катушку особой конструкции. Данное изобретение было прообразом современного трансформатора. Механик получил колебания тока высокого напряжения, использовав эту катушку. Была необходимость постоянный ток как-то превратить в переменный. Руководствуясь этим, Генрих Даниэль Румкорф использовал специальный прерыватель, который включал последовательно с катушкой.

Когда происходило замыкание, напряжение росло во вторичной обмотке. Оно превосходило напряжение в первичной настолько, насколько больше было количество витков на вторичной. Средством для прерывания служила небольшая пружинная пластинка. Чем чаще она использовалась, тем выше было напряжение. Чтобы пластинка размыкала цепь, необходимо было магнитное поле, которое создавал сердечник. Катушка Румкорфа получила широкое применение в 70-х годах ХХ века.

ХАРАКТЕРИСТИКИ ТРАНСФОРМАТОРОВ

К основным техническим характеристиками трансформаторов можно отнести:

уровень напряжения: высоковольтный, низковольтный, высоко потенциальный;
способ преобразования: повышающий, понижающий;
количество фаз: одно- или трехфазный;
число обмоток: двух- и многообмоточный;
форму магнитопровода: стержневой, тороидальный, броневой.

Один из основных параметров — это номинальная мощность устройства, выраженная в вольт-амперах. Точные граничные показатели могут несколько различаться в зависимости от количества фаз и других характеристик. Однако, как правило, маломощными считаются устройства, преобразовывающие до нескольких десятков вольт-ампер.

Приборами средней мощности считаются устройства от нескольких десятков до нескольких сотен, а трансформаторы большой мощности работают с показателями от нескольких сотен до нескольких тысяч вольт-ампер.

Рабочая частота – различают устройства с пониженной частотой (менее стандартной 50 Гц), промышленной частоты – ровно 50 Гц, повышенной промышленной частоты (от 400 до 2000 Гц) и повышенной частоты (до 1000 Гц).

Устройство трансформатора предполагает наличие одной либо большего числа отдельных катушек (ленточных или проволочных), находящихся под единым магнитным потоком, накрученных на сердечник, изготовленный из ферромагнетика.

Важнейшие конструктивные части следующие:

обмотка;
каркас;
магнитопровод (сердечник);
охлаждающая система;
изоляционная система;
дополнительные части, необходимые в защитных целях, для установки, обеспечения подхода к выводящим частям.

В приборах чаще всего можно увидеть обмотку двух типов: первичную, получающую электроток от стороннего питающего источника, и вторичную, с которой напряжение снимается.

Сердечник обеспечивает улучшенный обратный контакт обмоток, обладает пониженным сопротивлением магнитному потоку.

Некоторые виды приборов, работающие на сверхвысокой и высокой частоте, производятся без сердечника.

Производство приборов налажено в трех базовых концепциях обмоток:

броневой;
тороидальной;
стержневой.

Устройство трансформаторов стержневых подразумевает накручивание обмотки на сердечник строго горизонтальное. В приборах броневого типа она заключена в магнитопроводе, размещается горизонтально либо вертикально.

Надежность, эксплуатационные особенности, устройство и принцип действия трансформатора принимаются без какого-либо влияния принципа его изготовления.

Трансформатор напряжения принцип работы

Для непосредственного включения на высокое напряжение потребовались бы очень громоздкие приборы и реле вследствие необходимости их выполнения с высоковольтной изоляцией. Изготовление и применение такой аппаратуры практически неосуществимо, особенно при напряжении 35 кВ и выше.

Применение трансформаторов напряжения позволяет использовать для измерения на высоком напряжении стандартные измерительные приборы, расширяя их пределы измерения; обмотки реле, включаемых через трансформаторы напряжения, также могут иметь стандартные исполнения.

Кроме того, трансформатор напряжения изолирует (отделяет) измерительные приборы и реле от высокого напряжения, благодаря чего он обеспечивает безопасность их обслуживания на подстанции.

В то же время, если силовые трансформаторы предназначены для передачи транспортируемой мощности с минимальными потерями, то измерительные трансформаторы напряжения конструируются с целью высокоточного повторения в масштабе векторов первичного напряжения.

измерительный трансформатор напряжения

Принципы работы трансформатора напряжения

Конструкцию трансформатора напряжения, как и трансформатора тока, можно представить магнитопроводом с намотанными вокруг него двумя обмотками:

первичной;
вторичной.

Специальные сорта стали для магнитопровода, а также металл их обмоток и слой изоляции подбираются для максимально точного преобразования напряжения с наименьшими потерями. Число витков первичной и вторичной катушек рассчитывается таким образом, чтобы номинальное значение высоковольтного линейного напряжения сети, подаваемое на первичную обмотку, всегда воспроизводилось вторичной величиной 100 вольт с тем же направлением вектора для систем, собранных с заземленной нейтралью.

Если же первичная схема передачи энергии создана с изолированной нейтралью, то на выходе измерительной обмотки будет присутствовать 100/√3 вольт.

Для создания разных способов моделирования первичных напряжений на магнитопроводе может располагаться не одна, а несколько вторичных обмоток.

Устройство однофазного трансформатора напряжения

устройство однофазного трансформатора напряжения

Устройство однофазного трансформатора напряжения:

а — общий вид трансформатора напряжения;
б — выемная часть;
1,5 — проходные изоляторы;
2 — болт для заземления;
3 — сливная пробка;
4 — бак;
6 — обмотка;
7 — сердечник;
8 — винтовая пробка;
9 — контакт высоковольтного ввода

Однофазные трансформаторы напряжения получили наибольшее распространение. Они выпускаются на рабочие напряжения от 380 В до 500 кВ.

Конструктивные размеры и масса ТН определяются не мощностью, как у силовых трансформаторов, а в основном объемом изоляции первичной обмотки и размерами её выводов высокого напряжения.

Трансформаторы напряжения с номинальным напряжением от 380 В до 6 кВ имеют исполнение с сухой изоляцией (обмотки выполняются проводом марки ПЭЛ и пропитываются асфальтовым лаком).

Свердловский завод трансформаторов тока выпускает трансформаторы напряжения на 6, 10, 35 кВ с литой изоляцией.

У трансформаторов напряжением 10 — 500 кВ изоляция масляная (магнитопровод погружен в трансформаторное масло).

Пример назначение и область применение трансформаторов напряжения ЗНОЛ-НТЗ

Трансформаторы предназначены для наружной установки в открытых распределительных устройствах (ОРУ). Трансформаторы обеспечивают передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, предназначены для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения 35 кВ. Трансформаторы выполнены в виде опорной конструкции.

Корпус трансформаторов выполнен из компаунда на основе гидрофобной циклоалифатической смолы «Huntsman», который одновременно является основной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий. Рабочее положение трансформаторов в пространстве — вертикальное, высоковольтными выводами вверх.

схема включения обмоток трансформатора напряжения ЗНОЛ-НТЗ

См. трансформаторы ЗНОЛ, схемы характеристики в таблице

Трансформаторы. Режимы работы

Трансформатор, как любое электромагнитное устройство, имеет несколько устойчивых режимов, в которых может (и должен) работать неограниченно долго.

Режимы работы трансформатора

Существует пять характерных режимов работы трансформатора:

Рабочий режим;
Номинальный режим;
Оптимальный режим;
Режим холостого хода;
Режим короткого замыкания;

Рабочий режим

Режим характеризуется следующими признаками:

Напряжение первичной обмотки близко к номинальному значению или равно ему \(\dot_1 ≈ \dot_\);
Ток первичной обмотки меньше своего номинального значения или равен ему \(\dot_1 ≤ \dot _1ном\).

В рабочем режиме эксплуатируются большинство трансформаторов. Например, силовые трансформаторы работают с напряжениями и токами обмоток отличными от номинальных. Так происходит из-за переменчивого характера их нагрузки.

Измерительные, импульсные, сварочные, разделительные, выпрямительные, вольтодобавочные и другие трансформаторы, также обычно эксплуатируются в рабочем режиме просто из-за того, что напряжение сети к которой они подключены отличается от номинального.

Номинальный режим работы

Характерные признаки режима:

Напряжение первичной обмотки равно номинальному \(\dot_1 = \dot_\);
Ток первичной обмотки равен номинальному \(\dot_1 = \dot _\).

Номинальный режим работы является частным случаем рабочего режима. В таком режиме могут работать все трансформаторы, но как правило, с бóльшими в сравнении с рабочим режимом потерями и как следствие, с меньшим КПД (коэффициентом полезного действия). Из-за этого при эксплуатации трансформатора его избегают.

Оптимальный режим работы

Режим характеризуется условием:

Где \(P_\) — потери холостого хода; \(P_\) — потери короткого замыкания; \(k_\) — коэффициент нагрузки трансформатора, определяемый по формуле:

Где \(P_2\) — ток нагрузки вторичной обмотки; \(P_\) — номинальный ток вторичной обмотки.

В оптимальном режиме работы трансформатор работает с максимальным КПД, поэтому выражение (1) по существу представляет собой условие максимального КПД (Смотри «Трансформаторы. Оптимальный режим работы»).

Режим холостого хода

Характерные признаки режима:

Вторичная обмотка трансформатора разомкнута или к ней подключена нагрузка с сопротивлением гораздо большим сопротивления номинальной нагрузки обмотки (1) трансформатора;
К первичной обмотке приложено напряжение \(\dot_ = \dot_\);
Ток вторичной обмотки \(\dot_2 ≈ 0\) (для трехфазного трансформатора — \(\dot _ ≈ \dot_ ≈ 0\).

На рисунке 1 изображена схема опыта холостого хода однофазного, а на рисунке 2 — трехфазного двухобмоточных трансформаторов.

Рисунок 1 — Схема опыта холостого хода однофазного двухобмоточного трансформатора

Рисунок 2 — Схема опыта холостого хода трехфазного двухобмоточного трансформатора

По существу в режиме холостого хода трансформатор представляет собой катушку на магнитопроводе, к которой подключен источник напряжения. Режим холостого хода является рабочим для трансформаторов напряжения. Кроме того, этот режим служит для определения тока \(i_х\), мощности \(ΔQ_хх\) холостого хода и ряда других параметров (смотри «Опыт холостого хода трансформатора»).

ПримечаниеПод сопротивлением номинальной нагрузки обмотки понимается величина \(R_\), равная отношению номинального напряжения обмотки \(U_\) к её номинальному току обмотки \(I_\)

Назначение трансформаторов напряжения

Подобное оборудование относится к однофазным устройствам, через которые присоединяют киловольтметры, фазометры для обозначения правильности чередования фаз, ваттметры для определения мощности и для подключения защитных реле в цепях напряжения 3, 6, 10 кВ промышленной частоты.

Обмотки первичного и вторичного напряжения трансформатора ТН отличаются сопротивлением большой величины и малой мощностью. Работа происходит в режиме холостого хода. Стандартное номинальное напряжение вторичной обмотки не бывает более 100 В и имеет рабочий ток от 1 до 5 А.

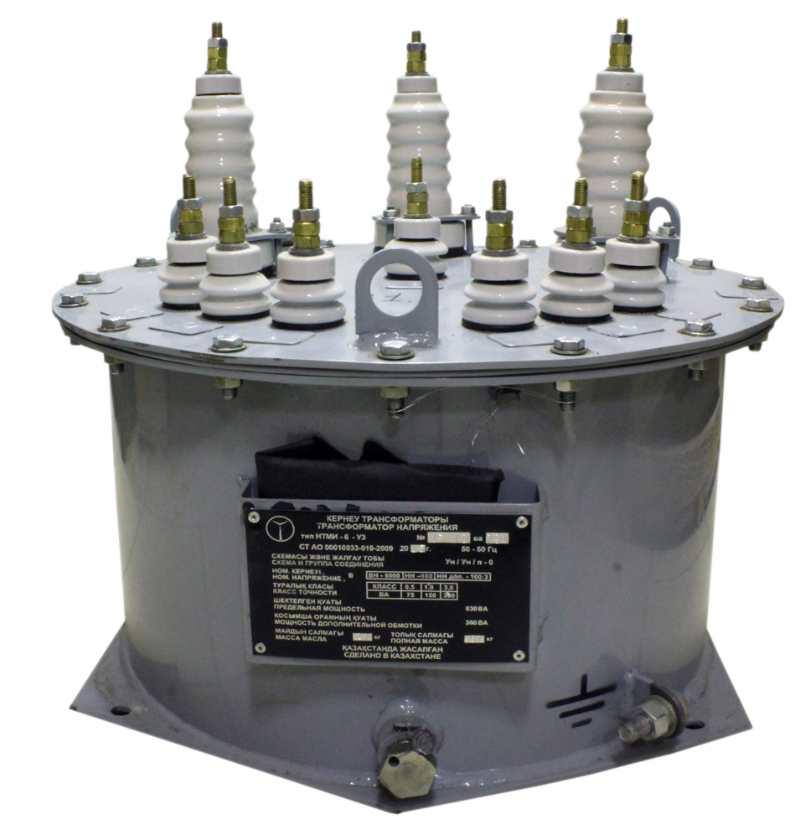

Рис. №1. Трансформатор напряжения масляный 6 кВ. НТМИ

Рассмотрим какие бывают трансформаторы напряжения.

Классификация трансформаторов напряжения

Типы измерительных трансформаторов напряжения включают в линейку изделия, классифицируемых следующим образом:

однофазные трансформаторы с одним заземленным концом первичной обмотки. К заземляемым относятся и трехфазные тр-ры с заземленной нейтралью катушки первичного напряжения;
незаземляемые тр-ры напряжения с полностью изолированными от «земли» участками, зажимами «первички»;
каскадный тип с обмоткой первичного напряжения, разделенной на несколько последовательных секций. В конструкции предусмотрены обмотки, выравнивающие напряжение. В наличии есть связующая катушка, которая служит для передачи мощности к обмотке вторичного напряжения;
емкостный ТН с делителем;
двухобмоточный ТН с одной обмоткой вторичного напряжения;
трехобмоточный ТН с двумя обмотками: основного напряжения и дополнительной.

Рис. №2. Трансформатор напряжения, литого типа, опорный с заземленным выводом первичной обмотки, 3НОЛ-СВЭЛ-6. Используется для КРУН, КРУ, КСО

Рис. №3. Трехфазный антирезонансный масляный трансформатор для сетей с изолированной нейтралью

Чтобы понять для каких задач нужны измерительные трансформаторы рассмотрим назначение и разберем принцип действия оборудования.

ОДНОФАЗНЫЙ ТРАНСФОРМАТОР

Недавно мы подробно изучили оптроны и термисторы, и теперь переходим к следующему уроку. Эта лабораторная работа знакомит с устройством и режимами работы однофазного трансформатора. В этой работе использован школьный демонстрационный трансформатор.

Электрическая схема установки собрана согласно прилагаемой инструкционной карте (Рис. 2 из методического руководства).

На рисунке 5, представлена часть установки, находящаяся под опасным для жизни напряжением. Напряжение на первичной обмотке трансформатора можно регулировать с помощью автотрансформатора.

Ток в первичной обмотке трансформатора измеряется миллиамперметром с пределом измерения до 1 А. Чтобы ток первичной обмотки не превышал 1 А, желательно установить автотрансформатором напряжение около 120 В.

Мощность тока в первичной обмотке измеряется ваттметром.

Напряжение на первичной обмотке трансформатора измеряется лабораторным вольтметром. Вольтметр, встроенный в лабораторный автотрансформатор имеет для этого совершенно не достаточную точность.

Цепь вторичной низковольтной обмотки трансформатора гальванически (т.е. по постоянному току) изолирована от электросети, поэтому прикосновение к ее токоведущим частям не опасно для жизни.

Напряжение во вторичной сети измеряется вольтметром с пределом измерения до 15 или 30 В. Использованный вольтметр имеет не очень высокое внутреннее сопротивление. Поэтому при измерении в режиме холостого хода (Рис. 1 из методического руководства) желательно снять показания с приборов в цепи первичной обмотки при разомкнутой вторичной обмотке, а только затем измерять напряжение холостого хода на вторичной обмотке.

Сила тока в цепи вторичной обмотки достигает нескольких ампер, поэтому надо применять амперметр с пределом измерения до 10 А. Вторичная обмотка трансформатора нагружена мощным сдвоенным реостатом, рассчитанным на ток до 10 А. Обе части реостата соединены параллельно.

С помощью реостата можно задавать ток вторичной обмотки, помня, что чем больше ток во вторичной обмотке, тем больше ток в первичной обмотке, которая намотана гораздо более тонким проводом. Уже при токе 4 А вторичная обмотка заметно нагревается, поэтому желательно не держать установку во включенном состоянии длительное время. При исследовании режима короткого замыкания (Рис.3 из методического руководства) надо сильно понизить напряжение питания первичной обмотки, иначе установка выйдет из строя. Чтобы ток в режиме короткого замыкания составил 4 А во вторичной обмотке, надо питать первичную обмотку напряжением около 20 В.

Форум по теории

Понятие трансформатор тока, назначение

Под трансформаторами тока (ТТ) подразумевают аппараты статичного типа с электромагнитным принципом с обмотками (две или больше) на металлическом стержне (магнитопроводе) с выводами для подключения в сеть и к измерительным приборам.

Для чего применяют ТТ:

подсоединения измерителей, РЗиА (защитных реле), которые не выдержали бы первоначальной нагрузки. Происходит изолирование подключаемого и работающего узла от чрезмерных мощностей обслуживаемого оснащения;
расширение пределов измерений;
понижения тока по мощности и создание защиты;
контроль в цепях с высокими величинами, например, в сварочном аппарате, где ток достигает 150–250 А;
в любых других случаях, когда надо понизить ток.

ТТ работают с переменными, в крайнем случае с пульсирующими напряжением — если подключить к постоянному, то на выходе потенциал будет нулевым. Иногда встречается название «трансформатор постоянного тока», это значит, что в нем используются специальные выпрямители.

Где используются

ТТ широко применяются при транспортировке электроэнергии на большие расстояния, для распределения между приемниками. Они отличаются тем, что предназначены для выпрямительных, стабилизирующих, сигнальных, усиливающих, контрольных узлов, на станциях и объектах, производящих электричество. Именно поэтому к их точности и подключению требования чрезвычайно высокие — даже ничтожные отклонения значимые.

Где чаще всего и зачем применяют:

в промышленной, производственной энергетике, в релейных узлах подстанций, распределительных конструкциях, мощных электроустановках;
для замеров и в приборах, осуществляющих данную функцию. Ставят в узлы учета (коммерческого, бытового);
для контроля высоких величин, при подсоединении учетных устройств, электросчетчиков.

Трансформаторы Стенли — Вестингауза

К декабрю 1885 года успехи, достигнутые Стэнли, наконец, убедили Вестингауза и он вместе с Шелленбергером и еще одним блестящим инженером Альбертом Шмидом приступил к усовершенствованию трансформатора Стэнли, с тем, чтобы он (в отличие от венгерского тороидального устройства) стал простым и дешевым в производстве.

Сначала сердечник изготавливался из тонких железных пластин в форме буквы Н. Обмотки из изолированной медной проволоки наматывались на горизонтальную часть сердечника, свободные концы которого замыкались дополнительными слоями железных полосок.

Стэнли предложил изготавливать железные пластины в форме буквы Ш, чтобы центральный стержень можно было легко вставлять в заранее намотанную катушку. Ш-образные пластины укладывались в чередующихся противоположных направлениях, а на концы пластин укладывались прямые железные полоски для замыкания магнитной цепи. Эта конструкция трансформатора применяется и в наши дни.

Сердечники первых трансформаторов Стэнли — Вестингауза состояли из тонких пластин листовой стали и характеризовались значительными потерями на гистерезис – так называется эффект «запоминания» в магнитных материалах, уменьшающий коэффициент полезного действия трансформатора. Эти потери постепенно стали снижаться за счет тщательного подбора сортов стали.

Основные составляющие

В их качестве вступают:

магнитная система (сердечник, магнитопровод);
обмотки;
охладительная система.

Магнитная система

Состоит из элементов в комплекте, чаще всего применяются пластины из ферромагнитного материала или электротехнических сталей, которые компонуются в определенной геометрической форме. Ее выбор определяется локализацией в ней основного трансформаторного магнитного поля. Система магнитного воздействия одновременно со всеми узлами, элементами и деталями для соединения частей в общую конструкцию, носит название остова трансформатора.

Часть магнитной системы, включающая основные обмотки, называется стержнем. Другая часть магнитного комплекта, на которой нет рабочих обмоток, и она служит для соединения магнитной цепи, имеет наименование ярмо. В зависимости от того, как расположены стержни, подразделяют:

плоская система, где продольные стержни и ярма расположены в одной плоскости;
пространственная система включает разно плоскостное расположение сердечников и ярм;
симметричная система отличается одинаковой формой и длиной стержней, а их расположение по отношению к ярмам является стандартным для всех элементов;
несимметричная система, в ней все стержни различаются по форме и размеру, а их расположение не отличается симметрией и отлично от других элементов.

Обмотки

Основным конструктивным элементом обмотки служит виток, являющийся рядом параллельных соединенных проводников (в многопроволочном варианте жилы), один раз охватывающий часть магнитного сердечника. Ток витка совместно с током других витков, проводников и частей трансформатора продуцирует магнитное трансформаторно поле, в котором наводится под действием магнитного поля сила, движущая ток.

Обмоткой называется общее число витков, образующих электрический контур для суммирования ЭДС в витках. Трехфазный трансформатор имеет в конструкции комплект обмоток из трех рабочих фаз. Проводник обычно квадратного сечения, чтобы увеличить площадь его делят на два или несколько проводящих стержня. Этот прием помогает снизить вихревые токи и облегчить работу обмотки. Квадратный проводник называется жилой. В качестве обмотки используется транспонированный кабель.

Изоляцию делают бумажной обмоткой или лаком на эмалевой основе. Две параллельные жилы могут выполняться в единой изоляции, такой комплект называется кабелем. Чтобы понять, как работает трансформатор, нужно знать разделение обмоток по типам. В зависимости от назначения обмотки бывают:

основные, те, что принимают преобразованную энергию или отводят переменный ток;
регулирующие предусмотрены для нормализации коэффициента напряжения при небольших показаниях тока в обмотках;
вспомогательные предназначены для электрического снабжения собственных нужд меньшей мощности, чем номинальная трансформаторная мощность, подмагничивания магнитной системы током постоянного значения.

В зависимости от варианта исполнения обмотки делят:

рядовые — витки делаются по всей длине в направлении оси, последующие витки наматывают плотно, без пробелов;
винтовые — имеют многослойное наложение, предусмотрены расстояния между витками или заходами обмотки;
дисковые обмотки содержат последовательно соединенные диски, при этом в центр каждого наматывается обмотка в форме спирали;
фольговый вид обмотки выполнен из листа алюминия или меди, разной толщины.

Бак для охлаждения

Представляет собой масляный резервуар, обеспечивает защиту активного ингредиента, служит опорой для приборов управления и вспомогательных приборов. Перед добавлением масла в баке выкачивают воздух для безопасной диэлектрической прочности изоляции. При изготовлении звуковые частоты от сердечника трансформатора и от элементов бака должны совпадать.

Конструкция предусматривает дополнительные параметры для расширения масла в условиях нагревания, иногда это дополнительный расширительный бак. Если увеличивается номинальная мощность трансформатора, то токи внутри и снаружи ведут к перегреву конструкции. Аналогично действует магнитный рассеянный поток внутри бака. Чтобы снизить отрицательное воздействие делают вставки из немагнитных материалов, окружая ими проходные сильноточные изоляторы.

Создание трехфазного трансформатора

Передача электрической энергии переменным током высокого напряжения оказалась возможной после создания однофазного трансформатора с замкнутой магнитной системой. Русский инженер Доливо-Добровольский выступил с предложением применять для целей передачи и эксплуатации электроэнергии разработанную им систему трехфазного переменного тока. Доливо-Добровольский показал, что в отношении передачи электроэнергии система трехфазного тока, по сравнению с системой двухфазного тока, является более экономичной, но решающее преимущество трехфазной системы он видел «в превосходных качествах» разработанных им трехфазных асинхронных двигателей. В этом направлении он провел огромную творческую работу: доказал, что при помощи трехфазного тока можно создать в машине такое же вращающееся магнитное поле, как и при помощи двухфазного тока, разработал основные модификации трехфазного асинхронного двигателя. Параллельно с этим Доливо-Добровольский разработал конструкцию трехфазного трансформатора сначала, в 1890 году, с расположением сердечников по кругу и кольцевыми ярмами, а затем с обычным в настоящее время расположением стержней в одной плоскости. А так как, кроме этого, Доливо-Добровольский много работал в области теории, расчета и конструирования электрических машин, то можно сказать, что он разработал собственно все элементы трехфазной системы

Предложенная Доливо-Добровольским система трехфазного тока вызвала живейший интерес и привлекла к себе повсеместное внимание. Несмотря на ряд возражений, ее технические достоинства были настолько велики и очевидны, что уже в ближайшее время она заняла ведущее место в ряду других систем

Видео 3. Трансформаторы и их применение

Монтаж, подключение, опасные факторы

При пробое изоляции обмоток возникает возможность поражения током, но риск предотвращается заземлением вывода (обозначается на корпусе) вторички.

На выводы вторичной катушки И1 и И2 токи полярные, они обязательно постоянно подсоединены на нагрузку. Идущая по первичной цепи энергия со значительным потенциалом (S=UI). В другой происходит трансформация, и при обрыве в ней там падает напряжение. Потенциал разомкнутых концов при протекании энергии большой, что представляет значительную опасность.

По описанным выше причинам все вторичные цепи ТТ собирают особо тщательно и надежно, на них и кернах, выведенных из функционирования, всегда ставят шунтирующие закоротки.

Как подключается ТТ

Есть несколько схем для изделий защитного типа. Рассмотрим подключение ТТ на трехфазное напряжение.

Полная звезда:

самая распространенная, защита одно- и многофазных систем от КЗ;
три ТТ соединяются в звезду.

Если ток ниже настроек на реле КА1–КА3, то это нормальная ситуация, защита не активируется. Ток на К0 — это сумма всех 3 фаз. При возрастании величин в одной из них растет ток и в ТТ. Произойдет сработка реле при КЗ и при превышении нагрузок.

Неполная звезда:

защита от межфазных замыканий для создания цепей с нейтралью с заземлением;
для маломощных приемников с другими вариантами защиты.

Схема «треугольник и звезда» — для дифференциальной защиты.

Схема без обесточивания при КЗ на землю используется, но редко по этой же причине. Для защиты от замыканий между фазами и всплесков в одной из них.

ТТИ подсоединяются простым последовательным подключением первичных витков изделия.

Монтаж

Монтаж трансформаторов тока:

Ревизия устройства, проверка изоляции (должно быть выше 1 кОм на 1 В);
Отключают ЭУ;
Убедится в обесточивании, зафиксировать заземления.
Разметка, установка креплений. Запрещено размещать трансформатор вплотную к ЭУ (минимальный зазор — 10 см).
Выставляются таблички, ограждения.
Первичные витки подсоединяются последовательно, но с нагрузкой на вторичных. Если нет возможности подключить измеритель, то ее контакты замыкают, чтобы не было высоких мощностей на ней, которые приведут его повреждению.

ТТ не допускает холостого функционирования, его режим близок к КЗ: вторичные витки при подключении прибора к измеряемому току обязательно замыкаются. Иначе происходит перегревание, повреждающее изоляцию. Перед отсоединением измерителей сначала закорачивают катушки. У некоторых моделей для этого есть узлы клеммы, перемычки.

Расчет

Расчет трансформатора тока можно провести по онлайн-калькуляторам, подобрать по номиналу (например, для 10 кВ). Но это слишком упрощенные инструменты. Исчисления и параметры для выбора — чрезвычайно обширная тема, поэтому опишем основы.

Точность чрезвычайно важная, поэтому потребуются тщательные исчисления специалистами. Необходимо знать множество специфических нюансов, например:

при разных схемах подсоединения, видах КЗ, есть разные формулы определения сопротивления;
проверяют первичный ток на термо- и электродинамическую стойкость;
есть свои нюансы для ТТ, для релейной защиты и для учетных целей, измерений.

Правила, как выбрать трансформатор тока в общих чертах:

номинальное рабочее напряжение ТТ должно превышать или сравниваться с номиналом ЭУ (стандартные значения 0.66, 3, 6, 10, 15, 20, 24, 27, 35, 110, 150, 220, 330, 750 кВ). Если обслуживаемое оборудование имеет 10 кВ, то изделие должно быть рассчитано на этот показатель;
первичный ток ТТ — больше номинального тока у ЭУ, но учитывая перегрузочную способность;
оценивают ТТ по номинальной мощности вторичной нагрузки, которая должны превышать расчетное ее значение. (Sном>=Sнагр);
оценивают размеры и расположение для установки, номинальные нагрузки (есть таблица), наработка до отказа, срок службы, класс точности.

Проверка после расчета

Правила:

после расчета ТТ проверяют по загрузке при макс. и мин. значениях, протекающих через него нагрузок;
по п. 1.5. 17 ПУЭ при макс. подключенной нагрузке ток во вторичной катушке — не менее 40 % номинала счетчика, при мин. — не менее 5 %;
макс. загрузка должна быть от 40 %, а мин. — от 5 %, и в любом случае она не должна превышать 100 %, иначе возникнет перегрузка трансформатора;
если рассчитанные величины макс./мин. загрузок меньше 40 % и 5 % соответственно, то надо подбирать изделие с меньшим номиналом, а если этого нельзя сделать по параметрам макс. нагрузки, надо предусмотреть монтаж двух счетчиков — для макс. и мин. нагрузки.

Трансформаторы используются в системах передачи электроэнергии

Многие специалисты искали способы передачи электроэнергии при более высоком напряжении по сравнению с тем, которое требовалось в потребляющих устройствах.

В 1884 г. Вестингауз нанял молодого инженера Уильяма Стэнли, у которого возникла идея воспользоваться трансформатором для решения проблемы передачи электроэнергии. Узнав о работе Голара и Гиббса, он посоветовал Вестингаузу приобрести патенты на трансформатор.

Стэнли был убежден в преимуществах параллельных схем соединения, и к началу лета 1885 года им уже было создано несколько трансформаторов с сердечниками замкнутой формы.

Вскоре в связи с ухудшившимся состоянием здоровья Стэнли вынужден был уехать вместе со своей лабораторией из промышленного задымленного Питтсбурга. С одобрения Вестингауза он переселился в Грейт-Бэррингтон, штат Массачусетс, где продолжал работать над трансформаторами.

Тем временем Вестингауз, еще не до конца убежденный в эффективности параллельного соединения, экспериментировал с различными комбинациями вторичных генераторов Голара и Гиббса вместе с другим пионером в области электротехники Оливером Блэкберном Шелленбергером.

Область применения

Бытовые приборы имеют контакт с заземлением посредством нейтрального провода. Одновременное касание потребителем тока фазы и нулевой цепи ведет к замыканию контура и травме. Подключение через разделительный трансформатор позволяет обезопасить человека, т. к. вторичная обмотка не контактирует с землей.

Импульсные агрегаты используются при передаче прямоугольного толчка и трансформации коротких сигналов при нагрузке. На выходе изменяется полярность и амплитуда тока, но остается неизменным напряжение.

Измерительное оборудование постоянного тока является магнитным усилителем. Изменять переменное напряжение помогает направленное движение электронов небольшой мощности. Выпрямитель поставляет постоянную энергию и зависит от значений входного электричества.

Силовые агрегаты широко используются в генераторах тока малой величины, мощности, показатели в дизелях имеют средние значения. Трансформаторы монтируют последовательно с нагрузкой, прибор подключается к источнику первичной обмоткой, вторичный контур выдает преобразованную энергию. Значение выходного тока прямо пропорционально нагрузке. Используется оборудование с 3 магнитными стержнями, если генератор трехфазного тока.

Инвертирующие агрегаты имеют транзисторы одинаковой проводимости и на выходе усиливают только часть сигнала. Для полного преобразования напряжения импульс подается на оба транзистора.

Согласующее оборудование используют для подсоединения к электронным приборам с высоким сопротивлением на входе и выходе нагрузки с низким показателем прохождения электричества. Агрегаты полезны в высокочастотных линиях, где разница величин ведет к потерям энергии.

Watch this video on YouTube

Что такое трансформатор, история, устройство
