Передача электроэнергии

Где работает беспроводная передача электрической энергии (WPT)

Все технологии WPT в настоящее время находятся на стадии активных исследований, большая часть сосредоточена на максимизации эффективности передачи энергии и иследованию технологий для магнитной резонансной связи. Кроме того, самыми амбициозными являются идеи оснащения WPT системой помещений, в которых человек будет находиться, а носимые им устройства будут заряжаться автоматически.

В глобальном плане, электрические автобусы становятся нормой; планируется ввести беспроводную зарядку для культовых двухэтажных автобусов в Лондоне так же, как и у автобусных систем в Южной Корее, в штате Юта США и в Германии.

Используя WiTricity, изобретенную учеными MIT, электромобили можно заряжать без проводов, а эти автомобили могут без проводов заряжать ваши мобильные телефоны! (Разумеется, используя Qi зарядку.) Эта беспроводная технология более удобна, а также она может заряжать автомобили быстрее, чем подключаемая зарядка.


Беспроводная зарядка электромобиля, встроенная в парковочное место

Уже была продемонстрирована экспериментальная система для беспроводного питания дронов. И, как уже упоминалось ранее, текущие исследования и разработки сосредоточены на перспективе удовлетворении некоторых энергетических потребностей Земли путем использования беспроводной передачи энергии и солнечных панелей, расположенных в космосе.

WPT работает везде!

Победа AC

В конечном счете, универсальности системы Thury препятствовали хрупкость последовательного распределения и отсутствие надежной технологии преобразования постоянного тока, которая не появилась бы до 1940-х годов с усовершенствованием ртутных дуговых клапанов . «Универсальная система» переменного тока победила силой чисел, увеличивая количество систем с трансформаторами как для подключения генераторов к высоковольтным линиям электропередачи, так и для подключения передачи к местным распределительным цепям. За счет подходящего выбора частоты электросети можно было обслуживать как освещение, так и моторную нагрузку. Ротационные преобразователи, а затем и ртутно-дуговые клапаны и другое выпрямительное оборудование позволяли обслуживать нагрузку постоянного тока с помощью местного преобразования там, где это было необходимо. Даже генерирующие станции и нагрузки, использующие разные частоты, также могут быть соединены между собой с помощью вращающихся преобразователей. За счет использования общих генерирующих установок для каждого типа нагрузки была достигнута значительная экономия за счет масштаба , потребовались более низкие общие капитальные вложения, коэффициент нагрузки на каждой электростанции был увеличен, что позволило повысить эффективность, что позволило снизить стоимость энергии для потребителя и увеличить общую использование электроэнергии.

Благодаря возможности соединения нескольких генерирующих станций на большой территории стоимость производства электроэнергии была снижена. Наиболее эффективные из имеющихся установок можно использовать для обеспечения различных нагрузок в течение дня. Повышена надежность и уменьшены капитальные вложения, поскольку резервные генерирующие мощности могут быть распределены между большим количеством клиентов и более широкой географической зоной. Удаленные и недорогие источники энергии, такие как гидроэлектроэнергия или шахтный уголь, могут использоваться для снижения затрат на производство энергии.

Первая передача трехфазного переменного тока с использованием высокого напряжения произошла в 1891 году во время международной выставки электроэнергии во Франкфурте . Линия электропередачи 15 кВ соединила Лауффен на Неккаре и Франкфурт-на-Майне на расстоянии 175 км (109 миль) друг от друга.

Схемы передачи

На первый взгляд полная схема передачи электроэнергии от вращающейся турбины до розетки квартиры может показаться сложной и запутанной, но если посмотреть на схему, то все становится на свои места.

Структурная схема электроснабжения

Стоит обратить внимание, что если в городе нет промышленных предприятий, то подстанции для промышленного объекта и всей представленной для нее ветви в реальности не будет. Все остальные объекты электрической инфраструктуры будут присутствовать до изобретения беспроводной передачи. На приведенной выше схеме можно заметить магистральные кабельные линии

Они могут быть двух типов — одиночные и с двухсторонним питанием. Двухсторонние сегодня более распространены, так как одиночные менее надежны, плюс на них тяжело отыскать место повреждения. Таким образом, конечный пользователь всегда снабжен электричеством, и поломки на магистралях ему незаметны

На приведенной выше схеме можно заметить магистральные кабельные линии. Они могут быть двух типов — одиночные и с двухсторонним питанием. Двухсторонние сегодня более распространены, так как одиночные менее надежны, плюс на них тяжело отыскать место повреждения. Таким образом, конечный пользователь всегда снабжен электричеством, и поломки на магистралях ему незаметны.

Схема двухсторонней магистрали

Электричество получают, используя возобновляемые и невозобновляемые источники энергии для вращения турбины. Турбина приводит в действие ротор генератора, который и генерирует электричество. Для передачи тока трансформатор увеличивает его напряжение, а перед тем, как пустить его на городскую сеть, напряжение понижают обратно. Таким образом уменьшаются потери и затраты на строительство сетей. После этого электричество подается на городскую подстанцию, которая запитывает районные подстанции, а уже от них прокладываются разветвленные линии конечным потребителям.

https://youtube.com/watch?v=Hrw1FlC4awA

Реальные проекты в наши дни

За все последние годы, согласно вышеприведенным технологиям, ученые пытались и пытаются реализовать всего два проекта.

Первый из них начинался очень обнадеживающе. В 2000-х годах на о.Реюньон, возникла потребность в постоянной передаче 10кВт мощности на расстояние в 1 км.

Горный рельеф и местная растительность, не позволяли проложить там ни воздушные линии электропередач, ни кабельные.

Все перемещения на острове в эту точку осуществлялось исключительно на вертолетах.

Для решения проблемы в одну команду были собраны лучшие умы из разных стран. В том числе и ранее упоминавшиеся в статье, наши ученые из МГУ В.Ванке и В.Савин.

Однако в момент, когда должны были приступать к практической реализации и строительству передатчиков и приемников энергии, проект заморозили и остановили. А с началом кризиса в 2008 году и вовсе забросили.

На самом деле это очень обидно, так как теоретическая работа там была проделана колоссальная и достойная реализации.

Второй проект, выглядит более безумным чем первый. Однако на него выделяются реальные средства. Сама идея была высказана еще в 1968г физиком из США П.Глэйзером.

Он предложил на тот момент не совсем нормальную идею – вывести на геостационарную орбиту в 36000 км над землей огромный спутник. На нем расположить солнечные панели, которые будут собирать бесплатную энергию солнца.

Затем все это должно преобразовываться в пучок СВЧ волн и передаваться на землю.

Этакая “звезда смерти” в наших земных реалиях.

На земле пучок нужно поймать гигантскими антеннами и преобразовать в электричество.

Насколько огромны должны быть эти антенны? Представьте, что если спутник будет в диаметре 1км, то на земле приемник должен быть в 5 раз больше – 5км (размер Садового кольца).

Но размеры это всего лишь малая часть проблем. После всех расчетов оказалось, что такой спутник вырабатывал бы электричество мощностью в 5ГВт. При достижении земли оставалось бы всего 2ГВт. К примеру Красноярская ГЭС дает 6ГВт.

Поэтому его идею рассмотрели, посчитали и отложили в сторонку, так как все изначально упиралось в цену. Стоимость космического проекта в те времена вылезла за 1трлн.$.

Но наука к счастью не стоит на месте. Технологии совершенствуются и дешевеют. Сейчас разработку такой солнечной космической станции уже ведут несколько стран. Хотя в начале двадцатого века для беспроводной передачи электроэнергии хватало всего одного гениального человека.

Общая цена проекта упала от изначальной до 25млрд.$. Остается вопрос – увидим ли мы в ближайшее время его реализацию?

К сожалению никто вам четкого ответа не даст. Ставки делают только на вторую половину нынешнего столетия. Поэтому пока давайте довольствоваться беспроводными зарядками для смартфонов и надеяться что ученым удастся повысить их КПД. Ну или в конце концов на Земле родится второй Никола Тесла.

https://youtube.com/watch?v=aC0mpUZz_RI

  • https://ectrl.ru/osveshchenie/peredacha-elektroenergii.html
  • https://amperof.ru/teoriya/besprovodnaya-peredacha-elektroenergii.html
  • https://samelectrik.ru/kak-proisxodit-peredacha-i-raspredelenie-elektroenergii.html
  • https://amperof.ru/elektroenergia/peredacha-elektroenergii-na-rasstoyanie.html
  • https://oxotnadzor.ru/kak-osushchestvlyayetsya-peredacha-elektroenergii-postoyannym-tokom/
  • https://domikelectrica.ru/3-sposoba-peredachi-energii-bez-provodov/

Схема передачи энергии от электростанции до потребителя

Главная электростанция (1) вырабатывает напряжение порядка 10-12 кВ. Затем оно повышается с помощью трансформатора (2) до более высокого уровня: 35, 110, 220, 400, 500 или 1150 кВ. После по кабельной или воздушной линии (3) энергия передаётся на расстояния от единиц до тысяч километров и попадает на понижающую подстанцию. На ней также установлен трансформатор (4), который преобразует сотни киловольт снова в 10-12 тысяч вольт. Далее следует ещё один каскад понижения до 380/220 В (5). Это напряжение является конечным и раздаётся по потребителям (6), т.е. жилым домам, больницам и т.д.

Транспортировка электрической энергии

Маршрут транспортировки электричества

Итак, как мы уже сказали, начальной точкой является электрическая станция, которая, собственно, и генерирует электроэнергию. На сегодняшний день основными видами электростанций являются гидро- (ГЭС), тепло- (ТЭС) и атомные (АЭС). Помимо этого бывают солнечные, ветровые и геотермальные эл. станции.

Далее от источника электричество передается к потребителям, которые могут находиться на дальних расстояниях. Чтобы осуществить передачу электроэнергии, нужно повысить напряжение с помощью повышающих трансформаторов (напряжение могут повысить вплоть до 1150 кВ, в зависимости от расстояния).

Почему электроэнергия передается при повышенном напряжении? Все очень просто. Вспомним формулу электрической мощности — P=UI, тогда если передавать энергию к потребителю, то чем выше напряжение на линии электропередач — тем меньше ток в проводах, при той же потребляемой мощности. Благодаря этому можно строить ЛЭП с большим напряжением, уменьшив сечение проводов, по сравнению с ЛЭП с низшим напряжением. Значит и сократятся расходы на строительство — чем тоньше провода, тем они дешевле.

Соответственно от станции электричество передается на повышающий трансформатор (при необходимости), а после этого с помощью ЛЭП осуществляется передача электроэнергии на ЦРП (центрально распределительные подстанции). Последние, в свою очередь, находятся в городах или в близком расстоянии от них. На ЦРП происходит понижение напряжения до 220 или же 110 кВ, откуда электроэнергия передается к подстанциям.

Далее напряжение еще раз понижают (уже до 6-10 кВ) и происходит распределение электрической энергии по трансформаторным пунктам, именуемым также ТП. К трансформаторным пунктам электричество может передаваться не по ЛЭП, а подземной кабельной линией, т.к. в городских условиях это будет более целесообразно. Дело в том, что стоимость полосы отчуждения в городах достаточно высокая и более выгодно будет прокопать траншею и заложить кабель в ней, нежели занимать место на поверхности.

От трансформаторных пунктов электроэнергия передается к многоэтажным домам, постройкам частного сектора, гаражному кооперативу и т.д

Обращаем ваше внимание на то, что на ТП напряжение еще раз понижается, уже до привычных нам 0,4 кВ (сеть 380 вольт)

Если кратко рассмотреть маршрут передачи электроэнергии от источника к потребителям, то он выглядит следующим образом: электростанция (к примеру, 10 кВ) – повышающая трансформаторная подстанция (от 110 до 1150 кв) – ЛЭП – понижающая трансформаторная подстанция – ТП (10-0,4 кВ) – жилые дома.

Вот таким способом электричество передается по проводам в наш дом. Как вы видите, схема передачи и распределения электроэнергии к потребителям не слишком сложная, все зависит от того, насколько большое расстояние.

Наглядно увидеть, как электрическая энергия поступает в города и доходит до жилого сектора, вы можете на картинке ниже:

Более подробно об этом вопросе рассказывают эксперты:

Как электричество поступает от источника к потребителю

https://youtube.com/watch?v=k3X2gk3VocE

Трансформаторные подстанции

Как передается электроэнергия без проводов на расстояние

Трансформаторные подстанции наряду с ЛЭП – основная составная часть энергосистемы. Они делятся на:

  1. Повышающие. Находятся вблизи электростанций. Основное оборудование – силовые трансформаторы, повышающие напряжение;
  2. Понижающие. Расположены на других участках электросети, находящихся ближе к потребителям. Содержат понижающие трансформаторы.

Существуют еще преобразовательные ПС, но они не относятся к трансформаторным. Служат для преобразования переменного тока в постоянный, а также получения тока другой частоты.

Основное оборудование трансформаторных ПС:

  1. Распредустройство высокого и низкого напряжения. Оно может быть открытого типа (ОРУ), закрытого типа (ЗРУ) и комплектное (КРУ);
  2. Силовые трансформаторы;
  3. Щит управления, релейный зал, где сосредоточена аппаратура защит и автоматического управления коммутационными аппаратами, сигнализация, измерительные приборы и счетчики электроэнергии. Два последних вида оборудования, как и некоторые виды защит, могут присутствовать и в КРУ;


Щит управления подстанцией

  1. Аппаратура собственных нужд ПС, куда входят трансформаторы собственных нужд (ТСН), понижающие напряжение с 6-10 до 0,4 кВ, шины СН 0,4 кВ с коммутационными аппаратами, батарея аккумуляторов, устройства подзаряда. От СН питаются защиты, освещение ПС, отопление, двигатели обдува трансформаторов (охлаждение) и т. д. На тяговых железнодорожных ПС трансформаторы собственных нужд могут иметь первичное напряжение 27,5 или 35 кВ;
  2. В распредустройствах находятся коммутационные аппараты трансформаторов, питающих и отходящих линий и фидеров 6-10 кВ: разъединители, выключатели (вакуумные, элегазовые, масляные, воздушные). Для питания цепей защит и измерений применяются трансформаторы напряжения (ТН) и тока (ТТ);
  3. Оборудование для защиты от перенапряжений: разрядники, ОПН (ограничители перенапряжений);
  4. Токоограничивающие и дугогасительные реакторы, батареи конденсаторов и синхронные компенсаторы.

Последнее звено понижающих подстанций – трансформаторные пункты (ТП, КТП-комплектные, МТП-мачтовые). Это небольшие устройства, содержащие 1, 2, реже 3 трансформатора, понижающие напряжение иногда с 35, чаще с 6-10 кВ до 0,4 кВ. Со стороны низкого напряжения установлены автоматы. От них отходят линии, непосредственно распределяющие электрическую энергию реальным потребителям.


Комплектная трансформаторная подстанция

Гидроэлектростанции

Такие станции представляют собой комплекс в виде строений и оборудования, за счет которых происходит преобразование энергии воды в электричество.

Гидроэлектростанции включают в себя цепь технических конструкций, которые обеспечивают оптимальную концентрацию водяных потоков и создают достаточный по силе напор. В непосредственном преобразовании энергии потока воды участвует энергетическое оборудование. Как правило, получение и передача электроэнергии на гидроэлектростанциях происходят в результате концентрации механической силы в водопадах на эксплуатируемых участках плотин. В машинном отделе станции работают гидроагрегаты, автоматические системы для контроля и управления, а также центральный пост диспетчерского управления.

Получение и передача

Для начала стоит затронуть тему получения энергии. За последние 150 лет человечество сделало огромный шаг в разработке способов добычи электричества. Сегодня используются невозобновляемые источники, например, сжигание угля и газа, и возобновляемые — движения воды, ветра.

Лучшие умы планеты работают над совершенствованием возобновляемых технологий добычи, проще говоря экологически чистых источников. Ведь потребление энергии растет с каждым годом и электростанциям приходится сжигать все больше угля и газа, тем самым исчерпывая природные запасы и нанося вред экологии. Другое дело ветряк или ГЭС, для которых ветер и вода никогда не закончатся. Но КПД от них пока крайне мал.

Виды электростанций

Так как в большинстве стран СНГ главным поставщиком электричества в дома являются местные ТЭС (Тепловые электростанции, работающие от угля, нефти или газа), нужно рассмотреть процесс получения именно на их примере.

Схема выработки энергии от сжигания полезных ископаемых на ТЭС

Как видно, процесс происходит следующим образом:

  1. Уголь и воздух подаются в топку.
  2. Жар от топки разогревает воду и превращает ее в пар.
  3. Пар под давлением подается на турбину.
  4. Мощный поток пара заставляет турбину вращаться.
  5. Вместе с турбиной начинает вращаться ротор генератора, который уже преобразует механическое движение в электричество.

Конечный смысл любой ЭС, неважно на каких источниках она работает, заключается во вращении турбины. На тепловых станциях турбину вращает пар, на ГЭС ­вода, в ветряке ветер. Ввиду дороговизны строить в каждом городе по электростанции невозможно

На деле большинство станций обеспечивают электричеством один крупный мегаполис и сотни приближенных сел, деревень и ПГТ

Ввиду дороговизны строить в каждом городе по электростанции невозможно. На деле большинство станций обеспечивают электричеством один крупный мегаполис и сотни приближенных сел, деревень и ПГТ.

Прежде чем попасть в населенный пункт, добытая энергия проходит десятки, а то и сотни километров. Тут стоит рассказать о том, каким образом ток вообще путешествует по проводам.

После выхода с генератора станции электрический ток попадает на трансформатор для повышения напряжения до 1150 кВ. Зачем это делается? Чем больше напряжение, тем меньше электричество теряет свою мощность, путешествуя по кабелю

Но, что еще немаловажно — это затраты на передачу электричества. Чем выше напряжение, тем меньшего сечения провода нужны. Чем тоньше кабель, тем меньше в нем проводящего металла

Чем меньше металла, тем он дешевле

Чем тоньше кабель, тем меньше в нем проводящего металла. Чем меньше металла, тем он дешевле.

Высоковольтные линии электропередачи

Тем не менее, существует и некоторый эффект рассеивания электричества. Пока ток пройдет сотню километров, он неизбежно потеряет некоторое количество своей мощности. Так же снижение КПД зависит от силы сопротивления металла в кабеле.

Дополнительная информация. Ученые рассматривают вопрос об исключении проводов из цепочки передачи электроэнергии. Для этого планируется использовать всем знакомую технологию Wi-Fi.

Самостоятельное изготовление катушки по схеме

При монтаже трансформатора Тесла схема реализуется следующим образом:

Берем ПВХ-трубу, и отрезаем кусок длиной 300 миллиметров. Наматываем на трубку медную проволоку. Если она не имеет эмалированного покрытия, после окончания работы обмотку покрывают лаком. Витки плотно прижаты друг к ругу, а концы продеты сквозь отверстия в трубе и выведены на 20 мм. каждый. Контакты делают сверху. Основанием послужит конструкция из ДСП. Диэлектрическая платформа должна быть устойчивой. Поэтому лучше сделать ее шире, чем диаметр элементов, размещаемых на опоре. Первичная обмотка – это обычно три с половиной витка. Материал – медная трубка

Важно прочно закрепить деталь на опоре. Используя трубку малого диаметра можно делать больше витков

Диаметр контура должен быть больше, чем у первичной катушки приблизительно на 30 мм. Тороиды бывают разные. Одни используют всю тот же медный профиль круглого сечения. Другие мастера берут алюминиевую гофру. В последнем случае для крепления используют железную перекладину, монтируемую в местах вывода контактов вторичного контура. Один конец первичной цепи заземляют. Если такой возможности нет, устанавливают защитное кольцо из материала, не проводящего электричество. Можно использовать фрагмент пластиковой трубы.

На завершающем этапе транзистор соединяют согласно схеме. Конструкция оснащается радиатором или кулером. Теперь можно подключать элемент питания. Обычно используют обычную крону.

Подбор материалов и деталей

Чтобы работа катушки Николя Тесла была эффективной, необходимо побеспокоиться о качестве примененных материалов. Проволока и медная трубка должны быть цельными. Счаливание, пайка приведут к тому, что устройство будет работать некорректно. Наличие эмалированного покрытия на проводе крайне желательно. Если он используется вторично, скорее всего оно повреждено. Заранее приобретите лак, который нанесите на вторичную обмотку. Основание может быть изготовлено не только из ДСП, а штатив не только из ПВХ. Главное, чтобы они не проводили электричество.

Если говорить конкретней, то выбор материалов и узлов предполагает следующие условия:

  1. Источник питания должен выдавать от 12 до 19 Вольт. Подходит автомобильный или мотоциклетный аккумулятор. Можно использовать зарядку от ноутбука. Также пользуются понижающим трансформатором, если он оснащен диодным мостом для преобразования переменного тока в постоянный.
  2. Площадь сечения проволоки, используемой для сборки вторичной катушки, – от 0,1 до 0,3 квадратных миллиметров. Количество оборотов от 700 до тысячи.
  3. Терминал – это дополнительная емкость на вторичном контуре. Если стримеры отсутствуют, необходимости в нем не возникает. Тогда выводят конец контура на 0,5-5,0 см. вверх.

Вместо лака можно использовать краску. Желательно, чтобы лакокрасочное покрытие было жаростойким. Помните, что устройство склонно к перегреванию. Оголенные провода – причина появления неконтролируемых зарядов, способных убить человека, а приборы, находящиеся в комнате, и подключенные к электросети, попросту сгорят.

Сборка катушки Николя Тесла по инструкции

Сразу изготовьте все необходимое. Намотайте проволоку на трубу, покройте лаком, дайте просохнуть. Изготовьте первичную обмотку, диэлектрическое основание, защитное кольцо. Затем приступайте к монтажу. Установите первичную катушку на основу. Наденьте и закрепите первичный контур. Смонтируйте остальные элементы. Подсоединять источник питания лучше через выключатель. Причем делается это в последнюю очередь, когда катушка Теска полностью собрана. Пользуйтесь принципиальной схемой.

Включение, проверка и регулировка

Первое, что необходимо сделать – убрать подальше все электроприборы, включая мобильник, камеру, часы и т.д. Работающая катушка Тесла может вывести их из строя. Первый запуск делайте согласно следующей пошаговой инструкции:

  1. Выставьте переменный резистор, предусмотренный схемой, в среднее положение.
  2. Смотрите, чтобы не появлялись стримеры. Если этого не произошло, поднесите к прибору лампочку (обычную с нитью накала или люминесцентную).
  3. Свечение является показателем, что устройство работает, и все получилось.
  4. Если лампочка не зажглась, поменяйте полярность подсоединения первичного контура.
  5. Меняйте положение резистора, чтобы выбрать оптимальный режим яркости.
  6. Проверяйте транзистор на перегрев. При необходимости включите охладитель.

Если ни одна из мер не привела к желаемому результату, ищите проблему в конструкции. Возможно, придется изменить диаметр тороида. Но прежде всего проверьте целостность контуров. Лучше делать это при помощи тестера (ампермента, вольтметра и т.д.).

Уникальность идеи

Всем известно, что для прохождения электрического тока по проводам должен иметься замкнутый контур из двух проводов, по которым протекает ток. Или отдельный провод и заземление.

Теоретически передача энергии по одному проводу невозможна. Однако, при передаче электроэнергии по методу Авраменко, ток протекает не по проводнику, а по его поверхности.

В результате мощность передаваемой энергии никак не зависит от материала и толщины проводов. Она может быть очень малой, при этом проводники не нагреваются.

При поверхностной передаче электроэнергии, толщина провода не имеет значения. А это значит, что проводник может иметь малую толщину. Так же не имеет значение материал, из которого сделан провод.

Его не обязательно делать медным, он может быть из стали или другого токопроводящего материала. По сути, проводник служит указателем, куда нужно передать энергию. Но это все по заявлениям разработчиков. На самом деле эта теория не имеет научного объяснения.

Но если представить, что это возможно, то перед мировой энергетикой открываются новые возможности:

  • Нет необходимости в громоздких опорах электропередач. Снижение капитальных затрат.
  • Отпадает необходимость использовать такое количество проводов. А это колоссальная экономия.
  • Отсутствие потерь в линиях электропередач. Увеличение пропускной способности.
  • Сведение до минимума аварийных ситуаций на линии. Отсутствие короткого замыкания и сокращение обрывов проводов.

Все это приведет к снижению эксплуатационных затрат. И как следствие уменьшению стоимости электричества конечному потребителю.

Способы передачи электроэнергии

Наиболее распространены два способа передачи электроэнергии: с помощью воздушных и кабельных линий. Они отличаются между собой по дальности и среде, в которой находится проводник.

Воздушные линии – это, упрощённо, медные или алюминиевые проводники, подвешенные через изоляторы на металлические или железобетонные опоры. При таком методе возможна передача электричества на большие расстояния и между разными государствами.

Кабельная линия – прокладка проводов под землёй. Отдельные токоведущие жилы расположены, как правило, в резиновой или ПВХ изоляции. Если напряжение высокое, то имеется и броня из металлической ленты. Также она служит в качестве экрана для защиты от помех. Встречается преимущественно в пределах города или предприятия.

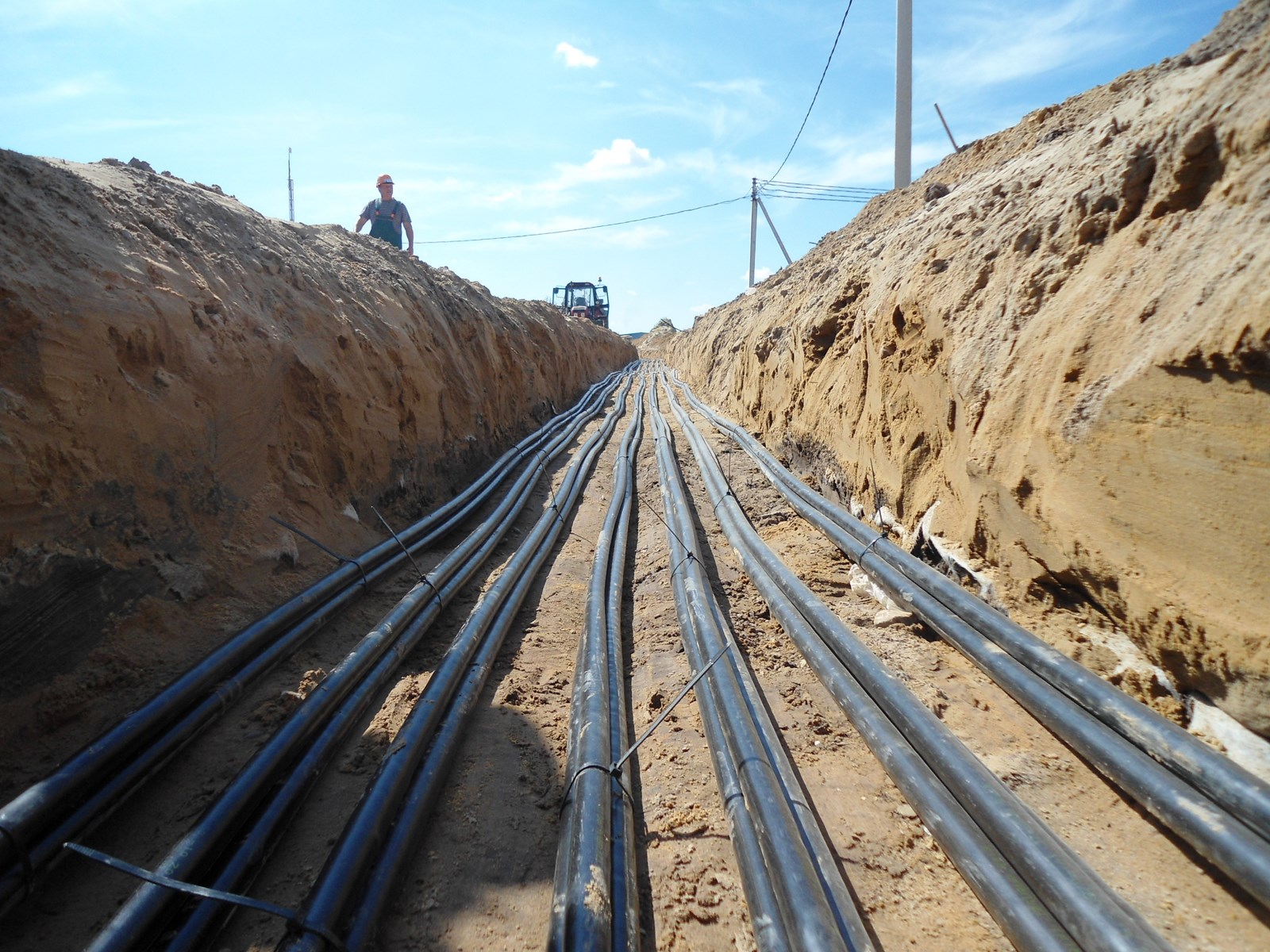

Прокладка кабелей

Дополнительная информация. Применяя кабельные линии, возможно транспортировать электроэнергию по дну водоёмов и даже морей. Это позволяет поставлять электричество на острова. Применение ЛЭП таких возможностей не подразумевает.

Параметры

Главными конструктивными параметрами воздушной линии является длина пролета со стрелой проводного провеса, расстоянием от проводника до поверхности земли, покрытием пересекаемых дорожных линий и другим инженерным сооружением.


Передача электроэнергии на расстояние

Длина в промежуточном пролете — промежуток вдоль токовой линии, образующийся между несколькими смежными опорами. Длина пролета зависит от того, какой тип опор с маркой, проводным сечением и климатическим районным условием используется.

Стрела проводного провеса — промежуток по вертикальной линии между линией, который соединяет крепежные проводные точки на несколько опор смежного типа и низшую провесную точку в пролете. Провес зависит от длины пролета.

Габарит воздушной линии электропередач — наименьший промежуток расстояния по вертикали от проводника до земли, озера, связи, шоссейной или железной дороги. Его регламентируют правила установки электропередач. Он зависит от того, какое имеется напряжение в сети.

Обратите внимание! Чтобы обеспечить нормальную работу и безопасное обслуживание воздушной линии, нужно при установке соответствовать установленным нормам. Так проводное расстояние должно быть не меньше шести метров в поселке до земли по вертикали

Расстояние от верха до низа может быть меньше на 3,5 метров или же на 1 метр. Промежуток по горизонтали от проводника до балкона, террасы, здания и глухих окон не меньше метра. Стоит указать, что электропередачи не проводятся над сооружениями.


Параметры электропередачи

Высокое напряжение как способ уменьшения потерь

Реальность такова, что передача электроэнергии на большие расстояния неизбежно сопровождается её потерями. Существенная часть электричества, проходя путь от генератора на электростанции до розетки бытового потребителя, превращается в тепло и расходуется на обогрев атмосферы. Однако это не снижает затрат за производство электроэнергии, поэтому конечному пользователю всё же приходится оплачивать и эти нецелевые расходы.

Уменьшить ненужные потери, соответственно, траты, позволяют следующие способы:

  1. применение высокотемпературных сверхпроводников;
  2. увеличение сечения кабелей и проводов ЛЭП;
  3. повышение напряжения в линиях передачи.

За первым способом будущее. Однако сегодня он технически неосуществим. От второго отказались на первых парах развития электроэнергетики, ведь он экономически нецелесообразен из-за лишних расходов на утолщение проводников. Применение высокого напряжения оказалось наиболее удачным методом, поэтому он используется по всему миру уже порядка ста лет.

Трансформатор. Передача Электроэнергии

Трансформатор — это устройство для повышения или
понижения переменного напряжения. Простейший трансформатор
состоит из двух обмоток, одна из которых называется
первичной, а другая — вторичной. Обмотки
трансформатора расположены на общем сердечнике из
электротехнической стали; обычно он изготовляется наборным из
листов для уменьшения потерь на вихревые токи.

Принцип действия трансформатора основан на явлении
электромагнитной индукции. Когда на первичную обмотку подается
переменное напряжение, возникающий в результате этого
переменный магнитный поток возбуждает во вторичной обмотке
(катушке) переменное напряжение той же частоты. Однако
напряжение на обмотках будет различным в зависимости от числа
витков в каждой из них.

Согласно закону Фарадея, ЭДС индукции на вторичной обмотке
равна

1;

11

Разделив эти выражения одно на другое, получим:

Это уравнение трансформатора, показывающее, как напряжение на
вторичной обмотке
связано с напряжением на первичной обмотке.
Если n2>n1; то трансформатор
повышающий, если n2 < nl, то —
понижающий.

Из закона сохранения энергии следует, что выходная мощность
трансформатора не может превышать его входную мощность.

Грамотно сконструированный трансформатор может иметь КПД
порядка 99%; столь низки потери энергии в нем. Таким образом,
выходная мощность трансформатора практически равна входной, и,
поскольку мощность равна р = IU, имеем:

Трансформатор может работать только на переменном токе.

Трансформаторы играют важную роль в передаче энергии на
расстояние. Электростанции часто располагаются далеко от
промышленных городов, гидроэлектростанции строятся на больших
реках, для атомных электростанций требуется большое количество
охлаждающей воды, тепловые электростанции тоже часто строят
вдали от городов, чтобы уменьшить загрязнение воздуха.

В любом случае электроэнергию часто приходится передавать на
большие расстояния, и в линиях электропередачи всегда
неизбежны потери энергии.

Потери энергии можно уменьшить, если использовать в линиях
электропередачи высокое напряжение.

Чем выше напряжение, тем меньше сила тока, и тем меньшая доля
мощности теряется в линии электропередачи.

Рассмотрим следующую задачу: поселок потребляет электрическую
мощность в среднем 120 кВт от электростанции, расположенной в
10 км. Полное сопротивление линии электропередачи равно 0,40
Ом. Следует определить потери мощности при напряжении на
линии: а) 240 В; б) 24 000 В.

Решение

а) Если передать мощность 120 кВт при напряжении 240 В, то
сила тока в линии составит

Потери мощности в линии достигнут

Свыше 80% общей мощности будет теряться в линии выделяться в
виде тепла. то] б) При U = 24 000 В,

Потери мощности составят:

Меньше 1% общей мощности будет теряться в линии, если энергию
передавать высоким напряжением.
