Самонесущий изолированный провод сип: технические характеристики

Область применения

Самонесущие изолированные провода (СИП) предназначены для применения в воздушных линиях электропередачи (ЛЭП) с подвеской на опорах или фасадах зданий и сооружений.

Климатическое исполнение — УХЛ, категории размещения — 1, 2 и 3, в атмосфере II и III типа по ГОСТ 15150-69.

В результате обобщения отечественного опыта строительства и эксплуатации в ряде регионов страны воздушных линий электропередачи напряжением 0,38 кВ с самонесущими изолированными проводами выявилось техническое и экономическое преимущество этих линий по сравнению с воздушными линиями электропередачи напряжением 0,38 кВ с неизолированными проводами.

На основании положительного опыта применения энергосистемами самонесущих изолированных проводов, был издан директивный документ РАО “ЕЭС России” №ОБ-5145 от 26.06.2000 “О применении самонесущих изолированных проводов при строительстве и реконструкции”.

Области использования

От того, какая марка изделия, зависят материалы, из которых оно изготовлено, и особенности конструкции, а значит, и сфера применения. В частности:

• Провод СИП 1 чаще всего используется при строительстве линий электропередач и устройства вводов в здания;
• Кабели СИП 2 также применяются для прокладки ЛЭП и энергоснабжения зданий. Их ключевой особенностью является тип атмосферного исполнения, что позволяет монтировать их в местах с повышенной влажностью, например, на берегах морей, озер, на территориях с плохой экологической обстановкой и суровыми климатическими условиями, поскольку их изоляция устойчива к агрессивному воздействию внешней среды;
• Изделия с маркой СИП 3 применяются для прокладки участков ЛЭП с напряжением от 10 до 35 кВ. Кроме того, такой провод используется для подключения оборудования, работающего под повышенным напряжением. Это объясняется конструкцией кабеля, которая способна выдерживать нагрузки высокого уровня;
• Провода СИП 4 применяются преимущественно для устройства различных ответвлений, поскольку обладают более высоким уровнем гибкости. Их также отличает морозоустойчивость, что позволяет использовать их при прокладке ЛЭП в условиях Крайнего Севера;
• Кабель СИП 5 применяется практически только для устройства ответвлений.

Использование изделий марки СИП

Итак, кабель СИП, расшифровка которого означает, что он является самонесущим (в нем имеется и фазный, и нулевой провода) и изолированным, предназначен для прокладки линий энергоснабжения и отводов от нее. Рабочее напряжение, под которым данное изделие может эксплуатироваться, составляет от 0,4 до 1 кВ, но для некоторых марок может достигать и 35 кВ.

Основными преимуществами описываемой продукции является легкость в обслуживании и небольшой вес, что позволяет существенно уменьшить затраты при прокладке ЛЭП. При этом она соответствует всем требованиям в части безопасности и стабильности энергоснабжения.

В чем особенности

Далее следует рассмотреть технические характеристики сип проводов, которые отличаются многими преимуществами:

• Безопасностью как во время монтажа, так и в течение эксплуатации за счет высокой изолированности проводников;
• Устойчивостью к негативному влиянию окружающей среды, начиная с высокой влажности и заканчивая ультрафиолетовыми лучами;
• Легкость в монтаже, так как нет надобности в возведении несущих установок и наложения изоляционного слоя;
• Длительный срок эксплуатации, составляющий от тридцати до пятидесяти лет.

Однако есть и недостатки:

• Высокая стоимость провода;
• Необходимость прокладывания СИП при температуре выше -20°С;
• Невозможность охладить проводники;
• Низкие пределы пропускаемого тока.

Перечисленные преимущества делают данный провод самым популярным и востребованным.

Марки

По ГОСТ 31946-2012 — «ПРОВОДА САМОНЕСУЩИЕ ИЗОЛИРОВАННЫЕ И ЗАЩИЩЕННЫЕ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ»:

• Изоляция — из термопластичного светостабилизированного полиэтилена;
• Несущая жила — из алюминиевого сплава;
• СИП-1 — с неизолированной нулевой несущей жилой;
• СИП-2 — с изолированной нулевой несущей жилой;
• СИП-3 — с защитной изоляцией (6-35 кВ);
• СИП-4 — без нулевой несущей жилы (только 16 и 25 мм2);
• СИПг — герметизированные СИП;
• СИПн — не распространяющие горение СИП.

Технические характеристики

Номинальное напряжение СИП-1, СИП-2, СИП-4: 0,22/0,38 кВ; СИП-3 до 20 кВ (при слое изоляции 2,3 мм) или до 32 кВ (при слое изоляции 3,5 мм)

СИП-4 — провод самонесущий с алюминиевыми фазными токопроводящими жилами (без несущей жилы), с изоляцией из термопластичного светостабилизированного нульсшитого полиэтилена. Рабочее напряжение: переменное до 0,22/0,38 кВ с частотой 50 Гц.

• Температура эксплуатации: −60 ÷ +50°C;
• Монтаж при температуре: не ниже −20°C
• Радиус изгиба при монтаже и установленного на опорах провода не менее 10D, где D — наружный диаметр провода.
• Провода после выдержки в воде при температуре (+20 ± 10)°C в течение не менее 10 мин. выдерживают испытание переменным напряжением 4 кВ частотой 50 Гц в течение 5 мин
• Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать +90°C в нормальном режиме эксплуатации и +250°C — при коротком замыкании.
• Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды +25°C, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2, а также допустимые токи односекундного короткого замыкания:
• Срок службы для кабеля: не менее 45 лет.
• Гарантийный срок эксплуатации: 5 лет.

Следующие характеристики:

Расчетный наружный диаметр, масса проводов марки СИП-4:

Допустимые токовые нагрузки проводов марки СИП-4:

Поправочные коэфф. при расчетных температурах окружающей среды, отличающихся от +25°C:

Расчетные значения индуктивного сопротивления провода марки СИП-4:

Преимущества проводов марки СИП

Ну, а теперь о самом главном – чем провода самонесущие изолированные СИП заслужили такое широкое распространение в последнее время?

И ответ на этот вопрос состоит из целого ряда преимуществ:

• Начнем перечень с самого интересного — снижения потерь. Дело в том, что индуктивное сопротивление у воздушной линии выполненной проводом СИП в сравнении с линией выполненной проводом А или АС в три, а то и больше раз ниже. По сути оно практически такое же, как у кабельной линии. И чем выше класс рабочего напряжения, тем более заметна эта разница.
• Следующим важным аспектом является снижение вероятности коротких замыканий на такой линии. Это связано с наличием изоляции, а также отсутствием возможности для перехлестывания проводов, что является частой причиной коротких замыканий у воздушных линий с проводами АС.

Уменьшаются расходы на расчистку воздушных трасс линий

Так же инструкция отмечает снижение расходов на обслуживание линии, связанное со значительно меньшими затратами на расчистку трассы от зеленых насаждений. Этот вопрос актуален и при монтаже новых трасс.

На одном столбе проводом СИП можно смонтировать до десятка разных линий

Весомым является и тот аспект, что теперь на одном столбе имеется возможность смонтировать провода разных классов напряжений. И таких линий на одном столбе может быть не одна–две, а десяток.

Набор арматуры для монтажа провода СИП

Полиэтилен не обладает полярностью. В связи с этим на таком проводе значительно меньше скапливается снег, а вода значительно лучше стекает с провода. Это снижает вероятность образования снежных и критических ледяных наростов на проводах.

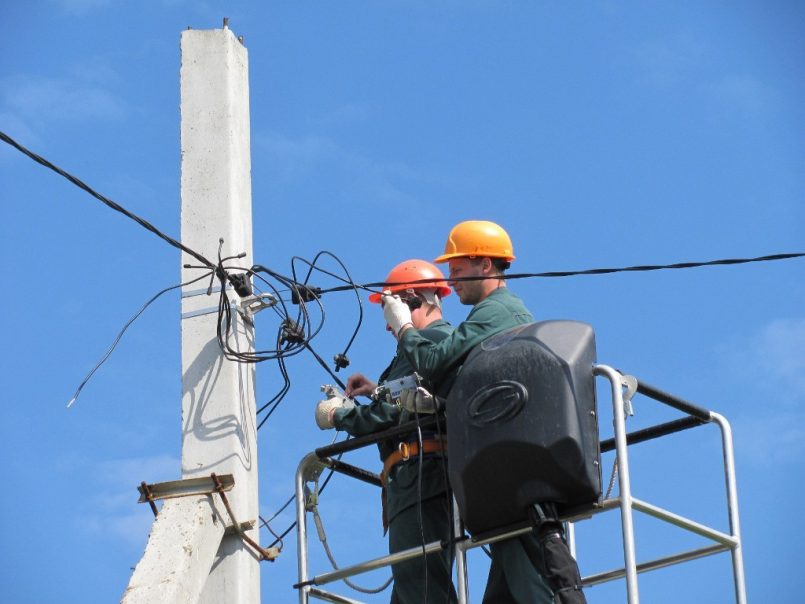

Простота монтажа линии проводом Сип

Важным аспектом является и тот момент, что такую воздушную линию сможет смонтировать своими руками даже человек без специального образования. Ведь наличие специальной арматуры позволяет собирать линию с минимальным набором инструментов и приспособлений.

Монтаж провода СИП можно выполнять по фасаду зданий

Значительно упрощается подключение новых потребителей электрической энергии. Ведь новое подключение можно выполнить даже без снятия напряжения с линии. Для этого существует специальная арматура, которая прокалывает изоляцию и обеспечивает надежный контакт.

Арматура для нового подключения

Проблему несанкционированного подключения так же решает самонесущий изолированный провод — провод СИП имеет изоляцию, что усложняет выполнение набросов и скрытых подключений, ведь для этого требуется либо использовать специальную арматуру, либо разделывать изоляцию, а это хорошо видно даже при визуальном осмотре.

Подключение освещения от вспомогательного провода СИП

Ну, и еще одним достоинством провода СИП можно назвать наличие вспомогательных жил. Такие жилы позволяют организовать питание от данной линии сети освещения. Кроме того, существуют вспомогательные жилы для подключения контрольных цепей, что может быть использовано для телесигнализации или релейных защит.

https://youtube.com/watch?v=8taipOiJwzA

Маркировка и расшифровка типов

Согласно ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи» кабель СИП выполняется из термопластичного светостабилизированного полиэтилена, а несущие жилы из алюминиевого сплава и подразделяется на следующие типы:

СИП-1 и СИП-1А

Самый распространенный и часто применяемый тип воздушного кабеля. Благодаря своей конструкции изоляция выдерживает нагрев жил до 90 °С при нормальном режиме работы и даже до 250 °С при кратковременном коротком замыкании.

Конструктивно он состоит из 3-4 алюминиевых жил, покрытых полиэтиленовой изоляцией. Нулевой провод также выполняется из алюминиевого сплава и имеет стальной сердечник, вплетенный в центр кабеля. Он может быть изолированным или неизолированным. Если кабель маркируется буквой «А» в конце названия, то нулевой проводник имеет полиэтиленовую изоляцию (аналогично и для СИП-2А).

Расшифровка маркировки:

СИП-1 4*35 + 1*25 – самонесущий изолированный провод с четырьмя токонесущими кабелями поперечным сечением 35 мм2 с одной неизолированной нулевой жилой сечением 25 мм2.

СИП-1А 4*25 + 1*16 – самонесущий изолированный провод с четырьмя токонесущими кабелями поперечным сечением 25 мм2 с одной изолированной нулевой жилой сечением 16 мм2.

СИП-2

Отличается от СИП-1 типом полиэтиленовой изоляции. Изоляция выполняется с повышенными защитными свойствами к механическим повреждениям и является очень прочной. Такой кабель импортного производства имеет в маркировке 2F для провода с несущей жилой и 2AF – без таковой.

СИП-2 используется в любых климатических зонах и погодных условиях, а также при воздействии агрессивных сред.

СИП-3

Такой тип кабеля используется при устройстве высоковольтных линий с изоляцией из светостабилизированного полиэтилена на 6-35 кВ с толщиной до 3,5 мм. Имеет одну многопроволочную жилу с алюминиевым сердечником и может использоваться при низких температурах воздуха, не теряя эластичности. Маркируется следующим образом:

СИП-3 1*185–35 кВ – предназначен для переменного напряжения до 35 кВ и имеет жилу 185 мм2.

Обладает стойкостью к механическим повреждениям, агрессивным средам и низким температурам. Изоляция может сохранять свои свойства при кратковременном перегреве до 250 °С.

СИП-4

Главной особенностью конструкции самонесущего изолированного провода такого типа является отсутствие несущей жилы, только токопроводящие. По этой причине применение СИП-4 несколько иное. Его применяют для коротких линий электропередачи, например для передачи энергии, от трансформаторной подстанции к зданию или сооружению или устройства ответвлений от больших магистралей. По этой причине СИП-4 часто называют ответвительным.

СИП-5

Является аналогом СИП-4 и визуально с ним схож. Но конструкция такого типа кабеля все же имеет отличия: изоляция выполняется из негорючего материала и способна выдерживать критические температуры. Используется для передачи электрического тока с напряжением до 1000 В к зданиям или уличному освещению.

Свойства проводов

Производители выпускают СИП кабель разного сечения, предназначенного для эксплуатации под соответствующими нагрузками. Согласно стандартизации ГОСТа 52373 – 2005, данная продукция предназначена для эксплуатации на электролиниях с напряжением не выше 35 киловольт

Важно: в стандарте указаны предельные характеристики проводов СИП. Если один из параметров не совпадает с ГОСТом, использовать такую продукцию недопустимо

Основные технические характеристики кабелей СИП: 1. Наибольшая температура, при которой возможна эксплуатация продукции. В зависимости от марки изделий этот показатель равняется от -50 до +50 С. 2. Монтаж провода. Согласно инструкции монтаж кабеля СИП можно выполнять при температуре не ниже -20 °С.

3. Радиус изгиба не должен превышать 10 D. То есть изгиб провода не должен быть больше 10-и наружных диаметров провода. Чтобы вычислить точный показатель, необходимо узнать, какое сечение у нужного СИП кабеля и умножить его показатель на 10. 4. Предел температуры. Критический режим 130 °С. 5. Допустимый нагрев. Во время эксплуатации допускается нагрев изделий до +90, а при коротком замыкании до 250 °С. 6. Допускаемая нагрузка. Мощность зависит от сечения СИП кабеля. Так, для моделей 3-его типа допускаемая нагрузка составляет 35 кВ, а для 1-ого, 2-ого и 4-ого типа – 0,66 на кВ. 7. Гарантия продукции – 5 лет. 8. Срок эксплуатации – до 50 лет. Также согласно техническим характеристикам провода СИП, частота в сети составляет 50 ГЦ.

Классификация проводов СИП

На современном рынке, провод сип представлен следующими классификациями:

1. система с неизолированной несущей сталеалюминевой жилой (СИП-1);
2. системы с изолированной несущей жилой (СИП-2);
3. самонесущие изолированные конструкции (СИП-3, СИП-4, СИП-5).

Рассмотрим более детально каждый из выше представленных кабельно-проводниковых продукций.

Провод СИП-1: основные характеристики и достоинства

Данные системы довольно редко применяются при монтаже воздушных линий, поскольку имеют высокую стоимость, низкую эффективность (технические характеристики) и их довольно сложно монтировать. Провод данной марки конструктивно изготавливается из одного или трехжильного (при трехфазной системе электроснабжения) токоведущего проводника который по всей протяженности линии окутывает неизолированную нейтраль.

Что касательно технических характеристик, то данное изделие способно продолжительно выдерживать температуру до 70° или же кратковременно температуру 125°. Если же температура выше указанных пределов, полиэтилен, который выступает в качестве изоляционного материала плавится тем самым вызывая короткое замыкание между неизолированным и изолированными проводниками.

Согласно требованиям ПУЭ и ГОСТ 50462–2009 данные изделия имеют одинаковую толщину токоведущих фазных проводников, а несущий неизолированный провод изготовлен таким образом, чтоб выдерживать высокие механические нагрузки.

СИП-2: основные достоинства, особенности и технические характеристики

Данный класс кабельно-проводниковой продукции в отличии от СИП-1 имеет изоляцию абсолютно всех жил (в том числе и нейтрали). Если рассматривать конструкционное исполнение, кабель СИП с номером 2 также состоит из 1-го или 4-х токоведущих фазных жил и одного изолированного нулевого проводника. При этом сечение фазных и нулевого проводников может отличатся (например, 4х25 + 1х35)

У провода СИП 2 характеристики следующие:

• изоляция выполнена из сшитого полиэтилена (светостабилизированного);
• номинальной сечение жил от 16 до 120 мм²;
• максимально допустимая температура токопроводящих проводников в длительном режиме составляет 90 °С;
• максимальная допустимая температура в режиме к.з. не должна превышать 250 °С;
• номинальный ток составляет от 105 (1х16) до 340 А (3х120);
• срок службы данной марки составляет 25 лет.

СИП-3: особенности и описание

СИП-3 — это самонесущий изолированный провод, который способен передавать электроэнергию на большие расстояния. В данных системах все жилы полностью изолированы, а крепление к опорам происходит с помощью специальных анкерных зажимов, которые надежно закрепляют нулевую несущую жилу.

Данные системы состоят из 1 или 4 токоведущих проводников и предназначены для монтажа в высоковольтных линиях (до 20 кВ). Конструкция нулевой жили в СИП-3 представляет собой несколько десятков жил (в зависимости от сечения) которые скручены вокруг центральной стальной проволоки.

Основное преимущество данной конструкции от 2-х предыдущих — это более низкая стоимость, поскольку здесь не применяется именно сталеалюминевый сплав.

СИП-4 и СИП-5: характеристики, описание и достоинства

Провод СИП класса 4 и 5 практически ничем не отличаются кроме материала изготовления изоляции. Что это значит? В качестве изоляции фазных и нулевого проводника в СИП-4 применяется термопластичный полиэтилен, который демонстрирует идеальные характеристики в регионах с холодным и умеренным климатами. Благодаря данной изоляции провод способен выдерживать жару до +50 °С и холод до –60 °С.

Толщина изоляции в изделиях с номенклатурой СИП-4 составляет от 1.2 до 1.7 мм. Это позволяет выдерживать температуру до 80° в длительном режиме и 135° в течении 5 секунд при возникновении токов короткого замыкания.

Что касается СИП-5, то его можно назвать модернизированной версией СИП-4. Основное отличие между этими моделями — тип изоляции. Так провод СИП с номером 5 изготавливается из светостабилизированного сшитого полиэтилена, который выдерживает температурный режим от 130 °С при длительном нагреве и 250 в краткосрочном при возникновении к.з.

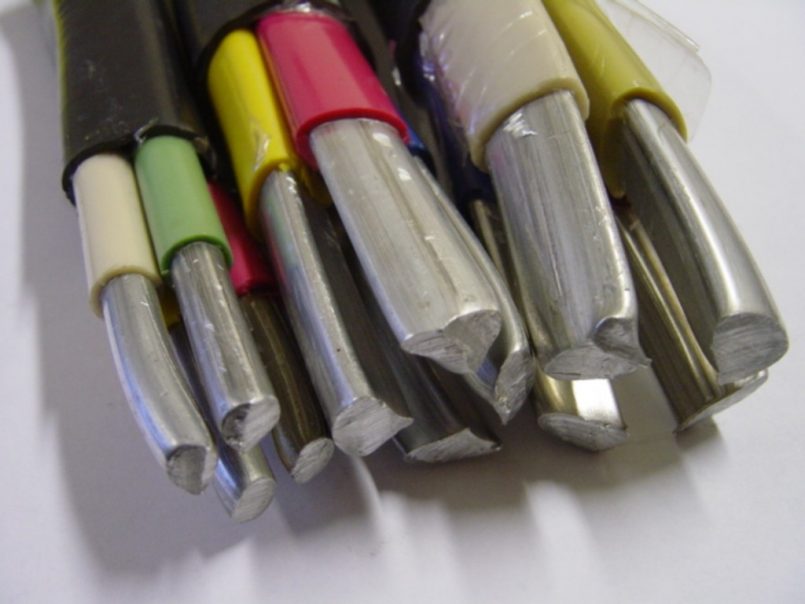

Конструкция проводов СИП и сфера их применения

Дабы лучше разобраться с преимуществами и недостатками данного типа проводов, нам следует разобраться с их конструкцией, а также сферами применения. С этого и начнем наш рассказ.

Конструкция проводов СИП

На данный момент на рынке представлено пять основных типов проводов данной марки.

Давайте рассмотрим каждую из них отдельно:

На фото провод СИП – 1

Данный провод представляет собой несколько проводников, скрученных воедино. Один из них нулевой — защитное заземление является несущим. Этот провод легко определить визуально, так как в отличие от остальных он не имеет изоляции.

Провод СИП – 2

Следующим возможным вариантом является провод СИП–2. Конструкцию он имеет подобную проводу СИП–1, только его нулевая несущая жила так же имеет изоляцию. У обычного провода она выполняется из термопластичного светостабилизированного полиэтилена. Но если брать провод самонесущий с алюминиевыми жилами СИП–2А, то у него изоляция выполнена из сшитого светостабилизированного полиэтилена, как и изоляция основных жил

Это очень важно и сейчас поймете почему. Отличия СИП-1А от СИП – 1. Дело в том, что вы можете встретить провод марки СИП–1А

Дело в том, что вы можете встретить провод марки СИП–1А

У данного типа провода, несмотря на принадлежность к первому типу, нулевой провод так же имеет изоляцию, но она выполнена из термопластичного светостабилизированного полиэтилена, как и изоляция основных жил. Термопластичный полиэтилен обладает несколько менее качественными свойствами в отличие от сшитого. Но эти отличия будут важны только для профессионалов, а обычный потребитель их и не заметит.

Провод СИП – 3

Кроме того, существует провод самонесущий изолированный СИП–3. В отличие от первых двух видов он предназначен для напряжения до 35кВ. Первые же два типа используются в сетях до 1кВ. СИП–3 выпускается только одножильным и используется преимущественно в промышленности, поэтому в нашем последующем анализе данного типа проводников, мы его откинем в сторону.

Провод СИП-4 и СИП – 5

Самонесущий изолированный провод СИП–4 и СИП–5 отличаются, опять-таки, только типом изоляции. У СИП–4 это термопластичный полиэтилен, а у СИП–5 — сшитый. В остальном же они практически идентичны. Они не имеют самонесущей жилы, что накладывает на них определенные ограничения в использовании.

Сфера применения проводов СИП

Как мы уже говорили выше, СИП — самонесущий изолированный провод, который применяют достаточно широко. Но есть и определённые ограничения. Поэтому давайте о этом поговорим более подробно.

Лини проводом СИП

Электрические сети напряжением до 1кВ составляют львиную долю всех распределительных сетей в нашей стране. Преимущественно это сети с напряжением 380В, но существуют и другие — с напряжением в 660В. Именно для таких сетей и предназначен провод.

Провода марки СИП–1, СИП–2 и их производные используют для монтажа и реконструкции воздушных линий, как на видео. Кроме того, их используют при монтаже линий снабжения проложенных по конструкциям зданий, а также в качестве спусков к силовому электрооборудованию.

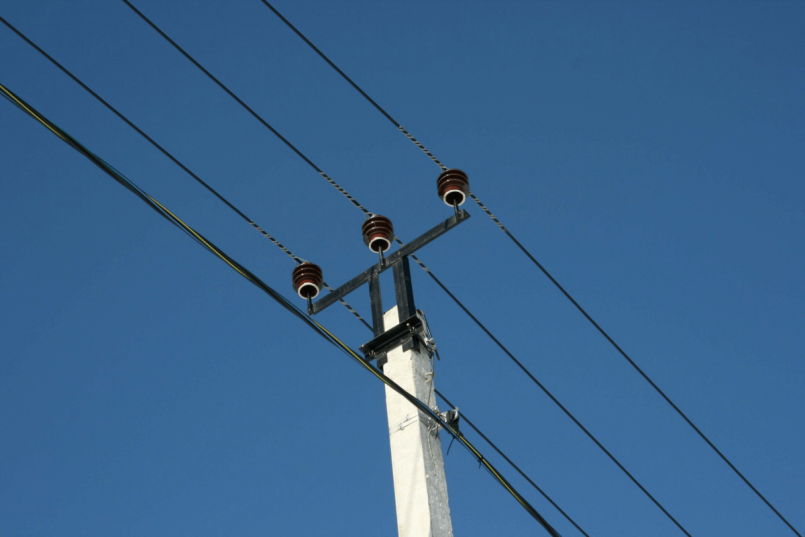

Монтаж линии проводом СИП–3

Провода марки СИП–3 используют для тех же целей, но в воздушных линиях с напряжением до 35кВ. Единственное отличие заключается в том, что данный тип провода является однопроводным, в связи чем для стандартной трехцепной сети приходится использовать четыре, а то и пять проводов данного типа.

Использование двухжильного провода СИП–4 для подключения частного домовладения

СИП 4 — самонесущий изолированный провод, который нельзя использовать для монтажа воздушных линий. Из-за своей конструкции он имеет достаточно низкое разрывное усилие, поэтому даже при незначительных ветровых нагрузках способен оборваться. В связи с этим использовать его можно исключительно в качестве спусков от ВЛ к силовому оборудованию, либо для монтажа по конструкциям зданий. В большинстве случае его приобретают для подключения частных домовладений к воздушным линиям.

Преимущества СИП

Провод СИП впервые стал применяться в Финляндии, поэтому большинство положительных качеств кабельной продукции этого типа связано с их устойчивостью к сложным условиям эксплуатации.

• В случае падения деревьев на провода ЛЭП не происходит коротких замыканий. Это позволяет сократить ширину просек до минимума – на практике они могут быть в два раза уже.
• Исключаются аварийные ситуации – электрическая дуга, искры, возникающие при перехлесте проводов в сильный ветер. Как следствие ЛЭП с использованием СИП менее пожароопасны.
• При падении проводов на землю уменьшается зона шагового напряжения, в отдельных случаях ее может не быть вовсе.
• Меньшие потери при передаче электроэнергии за счет отсутствия или значительного уменьшения электрического поля. Этот же фактор усиливает устойчивость ЛЭП к проявлениям действия атмосферного электричества (все виды молний).
• Облегчается обслуживание ЛЭП, при проведении профилактических работ достаточно использовать основные и дополнительные средства защиты (диэлектрические штанги и перчатки, иные приспособления подобного рода) и не прерывать энергоснабжение потребителей.
• Исключается возможность кражи электричества путем заброса на провода различных времянок.
• Уменьшается охранная зона ЛЭП, а также минимальное расстояние до жилых строений, что позволяет увеличивать плотность городской застройки, а также работать с грузоподъемными механизмами вблизи от линий электропередач.
