Подключение вентилятора к электросети
Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы. В идеале, лучше всего составить план работ и руководствоваться инструкциями
Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам
В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.
Подключение вентилятора в ванной обычно проходит в несколько этапов:
- Прокладывание электрокабелей
- Установка прибора
- Закрепление вентилятора и обработка поверхности
На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты. Перед началом работы нужно убедиться, что электричество в этом месте отключено
Перед началом работы нужно убедиться, что электричество в этом месте отключено.
К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.
Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.
При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:
- Встроенный в прибор ручной выключатель
- Вывод кнопочного выключателя на стену
- Одновременное включение со светом
- С использованием таймера или датчика
Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.
Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.
Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.
Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.
Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.
Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.
Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.
Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.
Закрепление прибора
Как установить вытяжку в ванной на место решетки вентиляции? Лучше всего подобрать вентилятор, соответствующий по размеру отверстию воздушной трубы. Как правило, естественные вытяжки делают с расчетом площади санузла, поэтому встроенный вентилятор будет отлично справляться с функцией проветривания воздуха. Если Вы приобрели слишком большой прибор, можно расширить отверстие для вентиляции с помощью перфоратора.
При нестандартных размерах ванной комнаты для эффективной работы вентилятора может понадобиться установка дополнительного прибора. Для этого нужно будет сделать второе отверстие в вентиляционной шахте. Осуществить такую работу могут только профессионалы, не стоит заниматься этим самостоятельно.
Для закрепления вентилятора лучше всего применять монтажную пену или другие герметики. Они не только будут хорошо удерживать прибор, но и обеспечат защиту от влаги, которая выводится через вентиляцию. Чтобы замаскировать место крепления, можно обрезать высохшие остатки герметика и зашпаклевать поверхность.
Вентиляторы для ванной, как правило, состоят из рабочей части с лопастями и небольшой пластиковой крышки, которая выполняет функцию вентиляционной решетки. Чтобы установить прибор, нужно сперва поместить рабочую часть в отверстие вентиляции и закрепить герметиком.
Затем необходимо зафиксировать крышку прибора на стене. Сделать это можно саморезами или даже суперклеем – обычно крышка вентилятора изготавливается из пластика и имеет небольшой вес.
Мы надеемся, что данный обзор помог вам разобраться с тем, как правильно сделать вытяжку с вентилятором в ванной комнате. Этот процесс занимает считанные минуты и не требует особых навыков монтажа. Однако установка вытяжки в ванной сразу же даст Вам ощутить пользу и результативность ее работы.
Комната будет навсегда избавлена от сырости, плесени и других неприятных последствий плохой вентиляции.
Что необходимо для установки вентилятора
Проверка тяги в системе вентиляции
В первую очередь перед монтажом вытяжного вентилятора следует проверить наличие тяги в вентиляционных каналах.
Для того чтобы установить, есть ли движение воздушных потоков, следует провести простой тест. Необходимо зажечь свечу или спичку и поднести ее как можно ближе к воздуховоду.
При движении воздуха пламя отклонится. Чем лучше тяга, тем сильнее будет смещение язычков огня. Для проверки можно использовать и лист бумаги. При достаточной тяге он должен притянуться к вентиляционной решетке и удерживаться за счет потоков воздуха.
Если тяга отсутствует, в первую очередь следует убедиться, что вентиляционный канал не засорен. Если и это не помогло или ток воздуха все еще недостаточен, значит, требуется подключение дополнительного устройства для создания принудительного отвода воздуха.
После проверки состояния естественной вентиляции в помещении принимается решение о необходимости установки вытяжного вентилятора. Однако перед монтажом следует удостовериться, что в помещение поступает свежий воздух.
Чаще всего для этого используется щель под дверью, ведущей в помещение. Для улучшения воздухообмена возможна также установка специальных решеток в дверь.
Многие беспокоятся, не нарушит ли установка вентилятора естественный воздухообмен в помещении. Проверено, что даже если устройство находится в выключенном состоянии, воздух свободно проходит мимо лопастей, слегка раскручивая их.
Перед тем как подключать вентилятор в ванной, необходимо выбрать модель, опираясь на ряд критериев:
- Место установки и способ установки. Для городских квартир возможно использование только накладных устройств круглой или квадратной формы. Они монтируются в вентиляционное отверстие. Для частного дома есть возможность установить канальный вентилятор, из плюсов которого следует отметить высокую мощность и тихую работу.
- Конструкция устройства. Существуют осевые и радиальные вентиляторы. В ванной комнате чаще всего используются именно осевые устройства.
- Внешний вид. Дизайн прибора также немаловажен. Он должен органично вписываться в интерьер помещения.
Кроме этих параметров, важно также учесть и технические характеристики устанавливаемого устройства:
- Производительность. Этот параметр показывает, сколько воздуха способен переместить прибор за определенный отрезок времени. Чем больше площадь помещения, тем выше должен быть этот показатель.
- Уровень шума. Характеристика, напрямую влияющая на комфортность пребывания в помещении. Предпочтение следует отдавать более тихим моделям.
- Класс защиты корпуса. Для ванной комнаты следует выбирать модель, имеющую защиту от влаги.
Определившись с основными параметрами и местом установки устройства, следует обратить внимание на оснащенность его дополнительными функциями. Так может выглядеть выключатель для вытяжки и света
Так может выглядеть выключатель для вытяжки и света
Следует обратить внимание на следующие опции:
- Встроенный выключатель. В некоторых случаях автономное включение и выключение вентилятора может быть удобным, но чаще всего это лишние проблемы.
- Таймер. Полезная функция, позволяющая запрограммировать устройство так, что вытяжка будет продолжать работать какое-то время после того, как человек покинет помещение. Это позволит организовать более эффективный воздухообмен.
- Датчик движения. Удобная опция, но в ванной и туалете ее использовать нерационально.
- Датчик влажности. В этом случае устройство начинает работать, если влажность в помещении достигла определенного предела. Минусы: неожиданность включения, невозможность при принятии ванной нагреть помещение за счет пара.
- Обратный клапан. Предотвращает обратную тягу. Полезная опция, не позволяющая неприятным запахам извне попадать в помещение. Главное — выбрать качественное устройство, не препятствующее естественной вентиляции.
- Защита от перегрева. Наличие обязательно, так как это в первую очередь безопасность эксплуатации.
- Москитная сетка. Защищает дом от проникновения насекомых. Из минусов следует отметить то, что сетку требуется периодически очищать от грязи и пыли.
После выбора наиболее подходящего устройства можно перейти к составлению схемы монтажа и непосредственно к самому подключению.
Выбор вентилятора и способа запуска
На рынке представлено множество моделей вытяжных вентиляторов, в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке.
Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна
Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.
В зависимости от модели, существуют такие варианты:
- Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
- Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
- Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
- Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.
Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах.
При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.
На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя.
Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода
Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.
Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.
Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.
Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий
На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.
Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте
Кроме названных параметров, обратите внимание, оснащен ли вентилятор обратным клапаном, функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой
Необходимость вентиляции
Во многих жилых домах имеется естественная вентиляция, однако не каждый в полной мере осознает важность ее наличия. Как выше уже было упомянуто, в ванной комнате всегда переизбыток влаги, что отрицательным образом воздействует на человеческий организм
Однако страдает и само помещение. А если ванная еще и совмещена с туалетом, что не редкость в планировке квартир в многоэтажных строениях, то к этому еще добавляются неприятные запахи.
Естественная система вентиляции, которая работает за счет разности температуры и давления, не всегда справляется со своими обязанностями. В конечном счете это приводит к активному размножению грибков, ведь повышенная влажность для них — просто идеальная среда обитания. Это также сопровождается неприятным ароматом, который распространяется по всем остальным помещениям квартиры или частного дома.
Собственно, нарушение воздухообмена в ванной комнате и служит весомым поводом для установки принудительной вытяжки (сама схема подключения вытяжного вентилятора с таймером будет приведена ниже). Причинами неудовлетворительной работы самой системы вентиляции могут служить разные факторы:
- засорение воздуховода;
- сильный ветер;
- завихрения в канале вентиляции (опять-таки вследствие сильного ветра).
По этой причине стало актуальным использование принудительной системы воздухообмена за счет включения бытовых вентиляторов. Как правило, они монтируются в местах вентиляционной вытяжки ванной комнаты.
Монтаж таймера вытяжного вентилятора

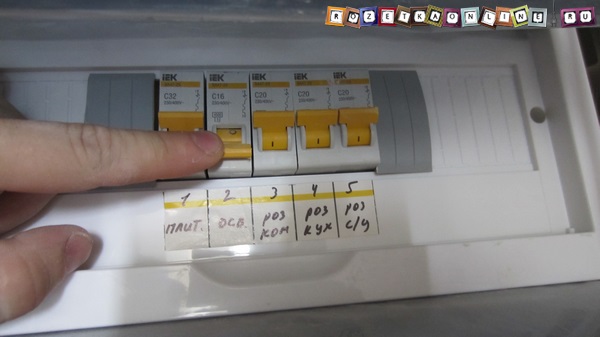

Итак, первое, что необходимо сделать, это отключить подачу электричества к месту монтажа соответствующим защитным автоматом в электрическом щитке.

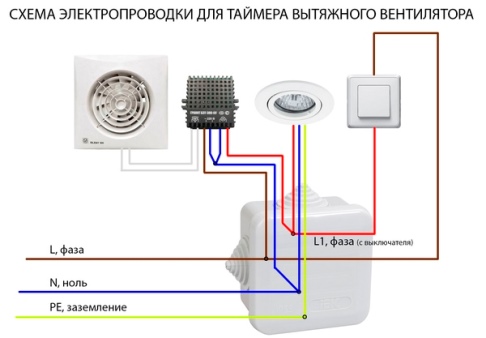

Теперь подготавливаем таймер к подключению по схеме, указанной выше. Так как провода у прибора многожильные, удобнее всего для монтажа воспользоваться зажимными клеммами WAGO.
В первую очередь соединяем один красный и один черный провод вместе, помещая их в одно гнездо клеммы – это будут контакты для подключения общего нуля.
Теперь подключаем таймер к питающему кабелю, согласно схеме. Должно получится вот так:
КРАСНЫЙ оставшийся свободным провод – подключаем к ФАЗЕ
ЧЕРНЫЙ оставшийся свободным провод – подключаем к ФАЗЕ, идущей с выключателя
ОБЪЕДИНЕННЫЕ КРАСНЫЙ И ЧЕРНЫЙ провода – подключаем К ОБЩЕМУ НУЛЮ
Оставшиеся ДВА БЕЛЫХ провода, подключаются непосредственно к вытяжному вентилятору.
Так как провода достаточно короткие, их необходимо нарастить.
Подробно об установке вытяжного вентилятора, мы уже писали ЗДЕСЬ. Сам таймер, чаще всего, прячется за вентилятором, в вентканале.
После завершения подключения таймера и установки вентилятора, можно включать подачу электричества и проверять работу таймера. На этом подключение завершено.
Виды выключателей, оснащенных таймером
Производители электротехнических приборов выпускают несколько видов устройств регулирования освещения. Они отличаются выполняемыми функциями, конструктивными особенностями, степенью защищенности. По типу размыкающего приспособления выключатели с задержкой времени классифицируют на такие виды:
- С кнопочным принципом работы. При воздействии на кнопку происходит соединение или размыкание контактов для срабатывания встроенного реле. Опции и настройки можно перепрограммировать.
- Выключатели поворотного типа, оборудованные специальным контактным механизмом вращения. Соединение/размыкание контактов происходит при определенном положении поворотного тумблера.
- Приборы перекидного принципа действия. Такие модели с таймером оснащены тремя парами контактов и специальной пластиной, которая перекидывается на определенную контактную пару.
Это не единственная классификация устройств регулирования света. В зависимости от способа управления электротехническим прибором, выключатели разделяют на четыре обширные группы:
- Модели клавишного типа — одноклавишный выключатель, а также с двумя или тремя клавишами. Отличаются простотой конструкции и монтажа. Могут одновременно обслуживать три подключенные точки (трехклавишный вариант).
- Устройство с пультом дистанционного управления. Главное преимущество моделей — практически все выключатели адаптированы под современные пульты для бытовой техники, включая дистанции телевизоров, центров.
- Светорегуляторные и диммерные модели. При помощи таких устройств пользователи могут плавно регулировать интенсивность светового потока за счет сенсорного управления или роликовой ручки.
- Таймер-выключатель с задержкой времени, функционирующий на базе встроенной программы. При использовании таких приборов можно осуществлять управление различными участками электроцепей.
Функционал выключателя с задержкой времени достаточно обширный, что позволяет использовать интеллектуальные устройства в жилых помещениях, для управления уличным освещением, на производстве и в коммерческих целях.
Схемы подключения вентилятора
Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.
Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену. Если это невозможно, следует подумать о декоративных накладках или коробах.
Существует три способа подключения в электросети:
- С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
- Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
- Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.
От лампочки
На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.
Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.
Выключается прибор только тогда, когда будет погашен свет.
Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:. К плюсам следует отнести:
К плюсам следует отнести:
- простоту монтажа;
- низкую стоимость.
Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).
Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии.
Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке
Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.
От выключателя
Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.
Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.
Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.
По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.
Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).
Через автоматику
Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.
Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.
Таким образом, помещение достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.
Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель. Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.
Стандартный алгоритм работы заключается в следующем:
- Вентилятор включается одновременно со светом.
- Пока горит лампочка, вытяжка работает.
- После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
- Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.
Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.
Монтаж вентилятора с таймером
https://youtube.com/watch?v=0JjEwKnCYts
Самое лучшее время для установки вентилятора – капитальный ремонт в ванной комнате. Дело в том, что во время монтажа необходимо будет прокладывать проводку.
Если на стенах и на полу уже положен кафель, то устройство подключается с помощью внешней проводки. Она размещается в специальных пластиковых коробах, которые клеем или саморезами крепятся к поверхностям.
Монтаж вентилятора с таймером в ванной комнате можно провести самостоятельно. Работа не займет много времени.
Главное — внимательно следовать рекомендациям специалистов и соблюдать правила безопасности.
Подключение к электросети
В распределительную коробку необходимо завести кабель питания. Двужильный провод прокладывается от выключателя к коробке. Тройной кабель проводится от выключателя к осветительным приборам.
А четырехжильный шнур подсоединяется к вентилятору. Провод питания таймера зачищается и скручивается с нолем и фазой светильника.
После монтажа система тестируется. Потом провода аккуратно укладываются в распределительную коробку.
Порядок установки настенного устройства
Настенный вентилятор с таймером монтируется перед выходом вентиляционного отверстия. В том случае, если возникнет необходимость установить устройство на расстоянии от стены, можно воспользоваться дополнительным воздуховодом.
А для того чтобы скрыть конструкцию от посторонних глаз, ее можно проложить в свободном пространстве над подвесным потолком.
Что касается выбора высоты, то верхний край вентилятора должен располагаться на расстоянии 5 сантиметров от потолка. Крепление комплектующих осуществляется с помощью саморезов или жидких гвоздей.
