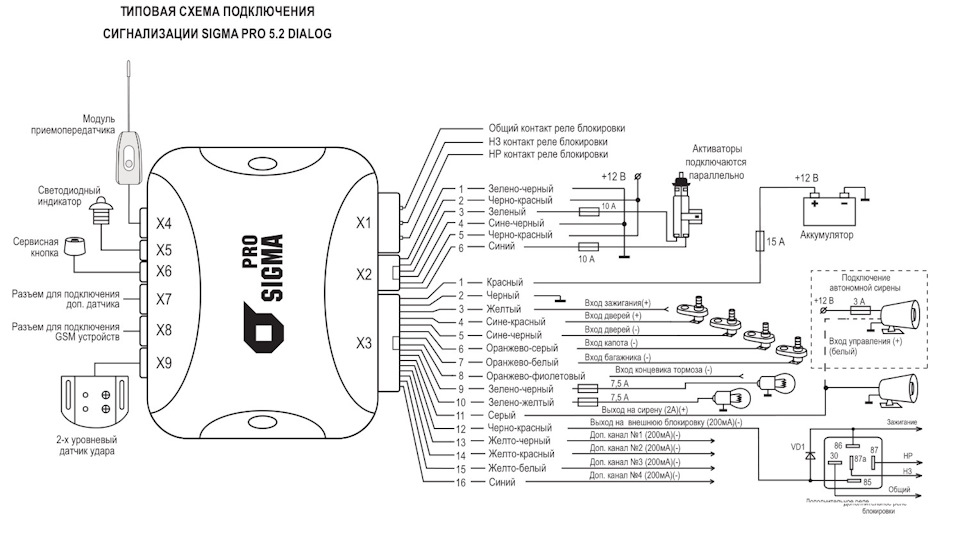

Схемы подключения автосигнализации

Содержание

Установка на авто своими руками

Процесс установки сигнализации на автомобиль по силам практически каждому автолюбителю, но требует ответственного подхода к этой задаче. Остановимся на некоторых моментах, которые следует учитывать перед началом монтажа сигнализации, чтобы избежать серьёзных ошибок:

Процесс установки по силам практически каждому автолюбителю, но требует ответственного подхода к этой задаче. Остановимся на некоторых моментах, которые следует учитывать перед началом монтажа сигнализации, чтобы избежать серьёзных ошибок:
Из всего многообразия брендов сигнализации существует столько же разнообразных схем, на которые нужно ориентироваться при монтаже охранного устройства

Схема является главным руководством к действию.
Если автосигнализация сделана собственными руками, при её подключении важно понимать, куда и какие провода надо подсоединять.
При монтировке устройств с GSM-модулем необходимо тщательно изучить, какие функции выполняют те или иные датчики, и правильно выполнить программирование системы.
Заранее подготовить все необходимые инструменты и материалы, которые понадобятся для электромонтажных работ.

Инструменты и материалы для монтировочных работ

До начала монтировочных работ надо подготовить и разложить перед собой все компоненты сигнализации. Для её монтажа нужно иметь под рукой следующие инструменты и материалы:

  • крестообразная отвёртка, чтобы откручивать панели;
  • ключ торцевой на 10 мм с воротком;
  • обычный нож или плоскогубцы, чтобы зачистить провода;
  • липкая изоляционная лента чёрного цвета;
  • моток двустороннего скотча;
  • прибор для замера напряжения или мультиметр;
  • кусок поролона средней толщины;
  • обрезки дополнительных проводов на случай удлинения электрошнура.


Перед установкой сигнализации подготавливаем и раскладываем все необходимые компоненты

Определяем место установки сигнализации

Начнём с выбора места посадки центрального блока. В качестве удачной площадки для него можно выбрать область позади приборной панели. Перед тем как посадить туда блок, его надо обернуть поролоном, затем примерить, насколько это место будет удобно для его фиксации

Важно, чтобы блок не мешал другим приборам

Для правильной установки центрального блока стоит обратить внимание на несколько простых правил:

  1. Располагать блок предпочтительно внутри салона, в незаметном для посторонних глаз месте, чтобы злоумышленникам к нему было трудно подобраться.
  2. Возле блока не должно быть трущихся о него предметов и деталей, например, тросики, тяги и др.
  3. Монтировать блок не следует рядом с системой отопления и возле источников повышенной влаги — кондиционеров, воздуховодов и пр.
  4. Избегать непосредственной близости блока с антеннами, радиостанциями, сотовыми телефонами.


Центральный блок устанавливают внутри салона в удобном и скрытом от посторонних глаз месте Для датчика удара оптимальным местом будет также салон автомобиля, и устанавливать его лучше по центру. Здесь прибору будет обеспечена одинаковая чувствительность к ударам с разных сторон машины. Крепить датчик надо жёстко, чтобы избежать излишних срабатываний сигнализации по любому ложному поводу, например, при лёгком порыве ветра или от звука близко проезжающих грузовых машин. Место установки датчика должно быть труднодоступным и незаметным. Это может быть площадка позади ручного тормоза.


Место установки датчика удара должно быть труднодоступным и обеспечивать одинаковую чувствительность к ударам с разных сторон автомобиля

Место для расположения сирены определяют в подкапотном пространстве. Звуковой прибор можно поместить там, где крепятся дворники, прямо под ними. Провода сирены совмещаем с проводами дворников и прокладываем рядом. Для этого крепление дворников надо разобрать, а после установки сирены снова собрать и закрепить болтами. Сирену надо устанавливать чашкой вниз, чтобы в ней не скапливалась влага. Местом монтировки сирены может быть моторный отсек. Из салона протягиваем провода в подкапотную область, потом прикрепляем силовой кабель ко входу со знаком плюс и соединяем с проводом, по которому идёт подача напряжения во время поворота ключа зажигания в центральном замке.


Сирену располагают в подкапотном пространстве чашкой вниз, чтобы в ней не скапливалась влага

Виды и комплектации автомобильных сигнализаций

Когда производится установка сигнализации своими руками, степень сложности процесса зависит от вида выбранного оборудования. А вид, в свою очередь определяется тем, какие охранные и сервисные функции хотелось бы получить от сигнализации автовладельцу. По большому счету современные сигнализации для автомобилей (точнее охранные системы) можно разделить на три больших класса:

  1. Простые автосигнализации;
  2. Сигнализации с обратной связью;
  3. GSM-сигнализации.

Простые автосигнализации (в просторечии «открывашки») имеют минимальный набор сервисных функций:

  • дистанционная постановка (снятие) на охрану,
  • дистанционное отпирание (запирание) дверей,
  • режим «паники» (отпугивание звуковым и световым сигналами или поиск автомобиля на большой загруженной стоянке).

К этому набору обычно добавляются несколько охранных функций:

  • при несанкционированном доступе блокировка запуска двигателя,
  • срабатывание звуковых и световых сигналов от проникновения в салон, подкапотное пространство и багажник (несанкционированное отпирание) и при механических воздействиях на поставленный под охрану автомобиль (удар, раскачивание).

Отличительная особенность такого типа сигнализаций – устаревший (и потому несложно определяемый злоумышленниками) протокол радиосвязи (упрощённо – радиокоманда, передаваемая с брелока на блок управления). Это, пожалуй, и главный недостаток такой системы.

Кроме того, с брелока подаются команды, а что «отвечает» на них автомобиль можно понять, только находясь в пределах видимости и/или слышимости. Поэтому такие сигнализации называют ещё односторонними, а диапазон их действия ограничивается несколькими десятками метров. Главное достоинство сигнализаций для авто такого класса – низкая цена.

Автосигнализации с обратной связью обладают расширенным набором сервисных функций и современным диалоговым протоколом радиосвязи. На бытовом языке это означает, что владелец машины получает возможность не только посылать управляющий сигнал, но и получать от машины отчёт о его выполнении, а также информацию о текущем состоянии (не было ли попыток взлома) на экран брелока-пейджера. Что касается диалогового протокола, то он предусматривает не просто команду управляющему блоку, а обмен с ним данными, перехватить которые весьма непростая задача.

Наконец, следует отметить существенное расширение сервисных возможностей у этого типа оборудования:

  • дистанционный запуск двигателя,
  • турботаймер (работа двигателя на холостых оборотах для охлаждения турбокомпрессора после парковки и постановки на охрану),
  • доводчик стёкол (люка при наличии) – автоматический подъём стёкол, если они были открыты,
  • специальные режимы подсветки салона и многое другое.

Диапазон действия таких сигнализаций может достигать нескольких сот метров, а цена в среднем вдвое-втрое выше, чем у «открывашек».

GSM-сигнализации для авто – принципиально новый уровень охранных систем. Основной блок содержит модуль GSM (отсюда и название), модуль определения геопозиции (GPS) и контроллер (фактически – это компьютер для сбора, обработки и выдачи информации).

Первый модуль, по сути, похож на мобильный телефон – прием и передача сигналов в зоне действия мобильной связи. Второй – через спутник определяет геопозицию автомобиля в текущий момент. Контроллер обрабатывает информацию от датчиков и рассчитывает параметры управляющих сигналов.

Контроль состояния и управление автомобилем, таким образом, может осуществляться посредством SMS и голосовых сообщений, а также через web-интерфейс (в интернете, или, как теперь принято говорить, средствами телематики).

Помимо качественно нового расширения функциональных возможностей, этот вид сигнализаций имеет неограниченный расстоянием диапазон действия в зоне покрытия сотовой сети. К сожалению и цена такого оборудования принципиально выше стоимости традиционных автосигнализаций.

После того, как выбран вид сигнализации и определён требуемый набор охранных и сервисных функций, необходимо понять обеспечиваются ли все эти функции конкретной моделью охранной системы и входят ли в комплект поставки все необходимые датчики и исполнительные механизмы.

Например, автовладелец хотел бы установить датчик наклона / качения, и возможность подключения такого датчика есть, но сам датчик в комплект не входит. Поэтому перед приобретением сигнализации необходимо внимательно изучить её технические характеристики.

Факторы, приводящие в действие охранные датчики

Сенсоры, как структурная часть всей сигнализации обеспечивают ее срабатывание в зависимости от физических изменений в контролируемом периметре. Чем большее разнообразие их используется в схеме подключения, тем выше шансы определить сам факт незаконного проникновения в охраняемое помещение или пространство. Наибольшее распространение получили следующие их виды:

  1. Датчики движения. Они определяют перемещение относительно крупного объекта в контролируемом пространстве. Бывают инфракрасными, звуковыми, использующими отраженные акустические или электромагнитные волны, оптическими. Распространены комбинированные варианты, в которых применяются несколько видов сенсоров.
  2. Детекторы, устанавливаемые в места доступа в помещение — на окна, двери и потолочные люки. Применяются линейные, магнитные и вибрационные виды датчиков. Первые срабатывают в момент их физического разрыва, вторые при разделении двух частей детектора, одна из которых магнит, а другая — геркон. Третьи начинают действовать в момент возникновения вибраций рядом с датчиком или в поверхностях, к которым он присоединен.
  3. Периметральные. Сюда относятся системы охраны определенной площади. В основном для этого используются датчики, работающие по одному из двух принципов — лазерного занавеса или индукции. Первые активируются в момент пересечения объектом невидимых глазом лучей. Вторые при появлении рядом чего-либо вызывающего электромагнитный эффект — тела человека или любого металла.

Инструкция по установке и настройке

Установка аварийки на ВАЗ 2101 — это не особо сложная задача, справиться с ней сможет практически каждый. Чтобы правильно подключить аварийку на ВАЗ 2101 своими руками, необходимо подготовить все, что вам может потребоваться для выполнения задачи.

Набор инструментов и материалов

Итак, что нужно приготовить перед тем, как приступить к процессу:

  1. Слесарный инструмент, включая гаечные ключи, отвертки, пассатижи и т.д.
  2. Изолента.
  3. Четырехконтактное реле световой сигналки от «Шестерки».
  4. Шестиконтактная кнопка для активации.
  5. Пять метров монтажного провода (автор видео — Алекс Гордон).

Алгоритм выполнения работы

Итак, приступаем к процессу:

  1. Сначала нужно демонтировать центральную консоль. Для этого нужно открутить болты, которые крепят накладку на рулевой колонке. Также вам потребуется снять боковые накладки стоек лобового стекла.
  2. Сделав это, вы можете снять комбинацию приборов. Будьте осторожны, чтобы не повредить устройство.
  3. Далее, отключите провода от лампочки, которая освещает бардачок. Затем выкрутите болты, которые крепят боковые части бардачка к контрольному щитку, а также болты, которые фиксируют его нижнюю часть. Открутив все винты, сам бардачок можно демонтировать.
  4. Теперь вам нужно выкрутить винты, которые фиксируют нижнюю часть приборной панели к поперечине передка. Затем откручиваются гайки верхнего крепления, к ним лучше всего добраться через технологические проему бардачка.
  5. Выполнив эти действия, можно демонтировать ручки с панели управления печкой. Чтобы сделать это, в месте соединения рычага с ручкой при помощи отвертки следует отогнуть нижнюю часть верхней ручки, а у нижней ручки при этом нужно отогнуть верхнюю часть.
  6. Далее, необходимо отключить разъемы с проводами от переключателей подсветки контрольного щитка, габаритных огней, а также печки. Затем гаечным ключом нужно открутить еще два болта, которые фиксируют крепления рычагов управления печкой. Выполнив эти действия, вы сможете демонтировать контрольную панель.
  7. Теперь переходим непосредственно к установке и подключению основных элементов. Для начала определитесь с местом монтажа кнопки включения системы. Она должна быть установлена на центральной консоли, чтобы при необходимости водитель мог как можно быстрее добраться до нее. Ставить кнопку пока еще рано, но с местом установки необходимо определиться именно сейчас, поскольку от этого будет зависеть, сколько вам потребуется провода. Теперь извлеките старое реле поворотников с авто и отсоедините от него три кабеля — обычно они окрашены в черный, серо-белый и оранжевый цвета.
  8. Далее, возьмите новое шестерочное реле. Второй контакт реле нужно подключить к проводу, который был снят с контакта L на реле поворотников, а также с выходом 7 кнопки.
  9. Первый контакт реле нужно подключить к четвертому контакту на самой кнопке. Третий по счету контакт подключается к кабелю, отключенному от контакта Р на реле поворотников. Затем нужно подключить кабель с четвертого контакта к массе, то есть кузову транспортного средства — лучше всего соединить его с гайкой фиксации релюшки.
  10. Следующим этапом будет подключение самой кнопки. Четвертый контакт кнопки следует подключить к первому контакту используемого реле. Второй ее контакт необходимо соединить с кабелем, который был отключен от плюсового контакта поворотного реле. Седьмой контакт соединяется со вторым контактом реле, а первый и третий контакты подключаются к подрулевому выключателю поворотников, в данном случае порядок соединения не играет роли.
  11. Теперь вам остается только подключить восьмой контакт к любому плюсовому кабелю, как вариант, можно вклиниться в электроцепь от прикуривателя. В том случае, если вы решите подключить плюс напрямую к аккумуляторной батарее либо генераторному узлу, то цепь необходимо будет защитить при помощи предохранителя.
  12. На этом процедуру установки можно считать завершенной. Вам остается только надежно зафиксировать проводку, чтобы не допустить перетирания кабелей. Установите на место все снятие ранее элементы облицовки салона, центральную консоль, бардачок и т.д.

Я сделал это сам почти сразу, когда купил маску (то есть более года назад). Она обошлась без этого.

Вернеус с непонятными непонятными проводами в моторном отсеке (как я узнал позже. С запирающим реле, которое ни к чему не подключено, и куча проводов под прибором и т. Д.). В общем, некоторые из предыдущих владельцев решили оставить это при себе), а также нелокальные активаторы дверей, которые уже давно доступны.

Виды современных сигнализаций

Провода зачищаются и соединяются при помощи быстросъемных клеммников. Кроме того, что прописано в инструкции, человек должен руководствоваться следующими правилами: нужно поставить системный блок охранной системы в место с ограниченным доступом влаги, тепла и радиационных волн; для того, чтобы избежать изгиба проводов и их последующего обрыва необходимо использовать специальные резиновые трубки в качестве защитного механизма; прокладка проводки должна производиться исключительно в сухих местах кузова; запрещено опускать разъемы в металлические части кузова машины; жгут проводов обязательно необходимо обматывать качественной изоляционной лентой.

Провода нужно будет спрятать под обивку. Подключение блока сигнализации к замку зажигания производится, как правило, парой отдельных проводов по схеме производителя охранной системы.

Обычно сирену ставят на чашке амортизатора или в районе стеклоочистителя. Контроль работы двигателя по генератору Серо-черный провод подключается к выходу генератора, который соединен с лампой на приборной панели.

Разберитесь с расположением штатных разъемов и порядком подключения к ним проводов. При правильном подключении черно-серого провода стартер должен выключаться одновременно с началом работы двигателя независимо от запрограммированной длительности прокрутки стартера. Помимо качественно нового расширения функциональных возможностей, этот вид сигнализаций имеет неограниченный расстоянием диапазон действия в зоне покрытия сотовой сети. Каждая установка может иметь собственную схему, пользуясь которой владелец машины сможет разместить все части сигнализационной системы в правильном порядке.

Читайте дополнительно: Прокладка кабеля в земле правила

Подключение автосигнализации своими руками

С помощью обратной связи, автовладелец на расстоянии получает информацию о своем автомобиле, которая поступает на специальный брелок. В процессе соединения цвета проводов должны соблюдаться так же, как и на прилагаемой схеме.

Подключите провод питания Вы должны подключить провод питания вашего модуля сигнализации к тесту или другому источнику постоянного тока. Прежде всего, эти устройства должны реагировать на все действия по отношению к автомобилю, являющиеся незаконными.

Рекомендуем к прочтению

Однако там тяжело найти подходящее место. В левой накладке обычно ставится индикаторный светодиод, и прокладываются провода к антенне, размещаемой обычно на лобовом стекле над зеркалом заднего вида или в верхнем углу. Провода зачищаются и соединяются при помощи быстросъемных клеммников. Подключение к центральному замку Возможно, сигнализация и не спасет от угона автомобиля, но сделает жизнь водителя комфортней. Общая рекомендация — располагать блок за приборной панелью в районе рулевой колонки.

Вы также можете подключить их к датчикам положения багажника и капота и к замку зажигания в зависимости от функций, доступных в вашей охранной системе. Это означает, что вы будете устанавливать приемник на внешней стороне вашего стекла и повторитель на внутренней стороне того же стекла. Также ищут и второй контакт. Максимальный ток нагрузки выхода 7,5А.
Установка сигналки новичками. Обсуждаем что куда подключать (Часть 1)

https://youtube.com/watch?v=urU4JPpfn5o

Комплектация автосигнализаций

Базовая комплектация сигнализации, выбранная для самостоятельного монтажа, зависит от её вида и функциональных возможностей. Иерархия автосигнализаций для различного класса машин будет выглядеть следующим образом:

Являясь владельцем демократичной модели автомобиля и ограниченными финансовыми возможностями, вполне резонно ограничиться сигнализацией с односторонней, динамической связью в следующей комплектации:

  • центральный блок управления сигнализации;
  • 2 брелока управления (основной, дополнительный);
  • многоуровневый датчик удара;
  • внутренний светодиод сигнализации;
  • сервисная кнопка «Valet»;
  • полный комплект монтажных проводов;
  • колодка с дополнительным реле.

Автомобиль среднего уровня, близкий к старшему собрату из бизнес-класса, несомненно, потребует двухстороннюю сигнализацию с диалоговым кодированием и телематическими возможностями:

  • главный управляющий блок сигнализации;
  • 2-а брелока управления (пяти кнопочный, программируемый брелок с ЖК-дисплеем, дополнительный брелок управления);
  • готовые комплекты разъёмов с проводами;
  • многоуровневый датчик удара;
  • мощный источник звука – сирена;
  • комплектный, высококачественный приёмопередатчик, модульной конструкции (с антенной, комплектом коммутирующих проводов);
  • индикатор общего состояния охранной системы;
  • датчик температурного состояния двигателя машины;
  • сервисный переключатель «Valet»;
  • полный, рабочий комплект разъёмов и проводов.

Спутниковая сигнализация машин бизнес-класса дополнительно комплектуется:

  • CAN и LIN модулями для коммутирования всех систем автосигнализации с электросхемой автомобиля при её установке;
  • качественным навигационным GPS/GLONASS модулем;
  • модулем устойчивой GSM-связи;
  • секретными маячками слежения с самостоятельной GSM и GPS/GLONASS связью.

Выбрав один из перечисленных вариантов, устанавливаемой самостоятельно сигнализации, необходимо досконально изучить как инструкцию пользователя, так и рекомендации по её монтажу. Вариант – сначала сломать, потом разбираться, чреват большими проблемами.

Подключение сигнализации по питанию

Корректная организация питания напряжений минимизирует сбои в работе сигнализации. Перед включением питания необходимо отключить отрицательную клемму АКБ. В момент отключения зажигание автомобиля должно быть обязательно выключено.

Сначала подключается минусовое питание (масса).

Обычное место подключения – массовый болт автомобиля под приборкой возле пола салона.

Если такого элемента там нет, можно соединить с любой металлической конструкцией в районе рулевой колонки. Отрицательный проводник должен иметь сечение не менее 4 кв. мм.

Положительное питание организуется либо непосредственно от плюсовой клеммы аккумуляторной батареи через предохранитель, поставляемый в комплекте охранного устройства, либо через один из мощных штатных предохранителей, который обслуживает шину 30 автомобиля.

Подключение ведут проводником сечением не менее 6 кв. мм. Можно взять положительное питание от контактной группы замка зажигания, если он не электронный.

Соединение с CAN-шиной

Современные охранные устройства используют для сбора информации о состоянии систем автомобиля CAN-шину. Она аналогична локальной сети, в которую объединяются компьютеры в офисе, только в масштабе автомобиля.

Такая локальная связь с блоками управления автомобиля облегчает организацию слежения за всеми зонами контроля. Нет необходимости тянуть проводку отдельно ко всем дверям, багажнику, капоту, другим элементам контроля и управления.

Достаточно подключить к электрооборудованию автомобиля CAN-шину.

Необходимо точно определить место подключения и выполнить тщательное соединение.

Организация цепей блокировки

Одна из главных задач автосигнализации – блокировка двигателя, рулевого управления, коробки переключения передач и других критически важных систем в случае попытки угона.

При подключении сигнализации на станции обслуживания мастера обычно имеют стандартный алгоритм защиты:

  1. установка прерывающего реле (они поставляются в комплекте или установлены в главный блок) в цепь топливного насоса;
  2. защита по схеме включения зажигания;
  3. установка реле по цепи запуска стартера, главного реле.

При индивидуальном монтаже можно организовать защиту более оригинальным методом, например, в разрыв датчика коленвала.

При такой блокировке автомобиль точно не заведется, причину будет установить затруднительно.

Первое включение автосигнализации

После выполнения подключения к основным точкам, укладки электропроводки и установки узлов охранной системы производят подключение разъемов к блокам сигнализации. После этого еще раз проверяют правильность подключения.

Заключительный этап подключения автосигнализации – включение штатного питания автомобиля (накидывание клемм аккумуляторной батареи).

Обычно в момент включения сигнализация сигнализирует сиреной. Далее приступают к проверке выполнения функций охранного устройства, персональной настройке, программированию опций.

Сабвуфер в машину: модели, подключение. Как сделать своими руками? — здесь больше полезной информации.

Точки подключения сигнализаций к автомобилям

Прежде, чем вы приступите к установке автосигнализации своими руками, нужно понять, что все благие пожелания в Сети от умельцев – это положительный опыт, но он основан на определенной марке, модели и даже годе выпуска того или иного автомобиля. Поэтому, в первую очередь перед вашими глазами должна находиться схема штатной проводки именно вашего автомобиля и Инструкция по подключению именно вашей автосигнализации, схемы и способы ее инсталляции.

Важно! Каждая схема подключения авто сигнализации по цвету проводов может отличаться от общепринятых в нашей стране норм

Поэтому акцентируем ваше внимание на наличии таких инструментов при подключении автосигнализации, как электронные измерительные приборы для прозвона. Специалисты категорически не рекомендуют использовать традиционную «лампочку»

Основные точки подключения сигнализаций к автомобилям

  • «+» — полярность положительная, место размещения в замке зажигания;
  • Стартер – полярность отрицательная, место расположения в замке зажигания;
  • АСС – положительная полярность, место расположения — замок зажигания;
  • Зажигание – положительная полярность, место размещения — замок зажигания;
  • Центральный замок – отрицательная полярность, по схеме подключения авто сигнализации;
  • Все двери – положительная полярность, концевики по схеме подключения авто сигнализации;
  • Габариты – положительная полярность, место расположения – переключатель габаритов;
  • Тормоз – положительная полярность, место размещения – «лягушка».

В зависимости от того, где находится сигнализация в машине, вам уже необходимо ориентироваться на приобретение дополнительных проводов, по умолчанию с сечением аналогичным проводке сигнализации.

Как правило, производитель в инструкциях и схемах подключения автосигнализации дает рекомендации по подключению дополнительных функций, например, дистанционный запуск двигателя, или выбор метода контроля. Поэтому, приобретая сигнализацию, вам, в первую очередь, нужно убедиться в том, что Инструкция полностью русифицирована, для того, чтобы потом не «рыскать» по страницам Сети в поисках чего-то похожего.

Удачи вам, любители своего автомобиля.

Главная →

Безопасность →

Подключение автосигнализации своими руками

Перфекционистам можно приготовить изоленту черного цвета, чтобы она не отличалась от используемой в штатной проводке.
При подключении требуется дополнительное реле. Достаточно всего лишь внимательно разобраться в схеме подключения, поставляемой в комплекте вместе с оборудованием.
Перед тем как подключить датчик сигнализации, нужно разобрать левую стойку. Также следует учитывать, что на этот компонент не должны воздействовать сырость и высокие температуры, поэтому его лучше поставить подальше от самого двигателя. Вся информация передается через спутники связи.
В таких случаях приходится индивидуально разбираться в схеме каждого автомобиля. Многие из них могут блокировать двигатель, предотвращая попытки несанкционированного пуска. Для предотвращения попадания в блок влаги рекомендуется установить его таким образом, чтобы исключить стекание капель воды по проводам внутрь корпуса.
Основные практические моменты операций по демонтажу панелей можно подробно посмотреть на видео в конце этой статьи. Установка сигнализации своими руками Современные реалии нашей жизни делают установку автомобильной сигнализации одной из наиболее актуальных проблем. Проведите провод через защиту Этот провод соединит автомобильную сигнализацию с сиреной.

Разновидности элементов ЦЗ

Для начала блок переводят в сервисный режим, который позволяет выполнять техническое обслуживание устройства. Наконец, следует отметить существенное расширение сервисных возможностей у этого типа оборудования: дистанционный запуск двигателя, турботаймер работа двигателя на холостых оборотах для охлаждения турбокомпрессора после парковки и постановки на охрану , доводчик стёкол люка при наличии — автоматический подъём стёкол, если они были открыты, специальные режимы подсветки салона и многое другое

Важно, чтобы вы изолировали этот провод резиновой прокладкой или заполнили отверстие кремнием

Возможные схемы блокирования двигателя приведены в инструкции по установке универсального комплекта беспроводной блокировки StarLine. Установка сигнализации автомобиля к системе ЦЗ. Сигнал будет передаваться через стекло без необходимости просверливания отверстий и проводов повторителя непосредственно к проводу антенны вашего модуля сигнализации.

Максимальный ток нагрузки мА. Часто это помогает прокладывать провод рядом со шлангами сердечника нагревателя, проводом усилителя мощности, источником питания зажигания или любым другим проводом, идущим к другой стороне защиты.
Ставим сигнализацию на Ваз 2110, часть 1
