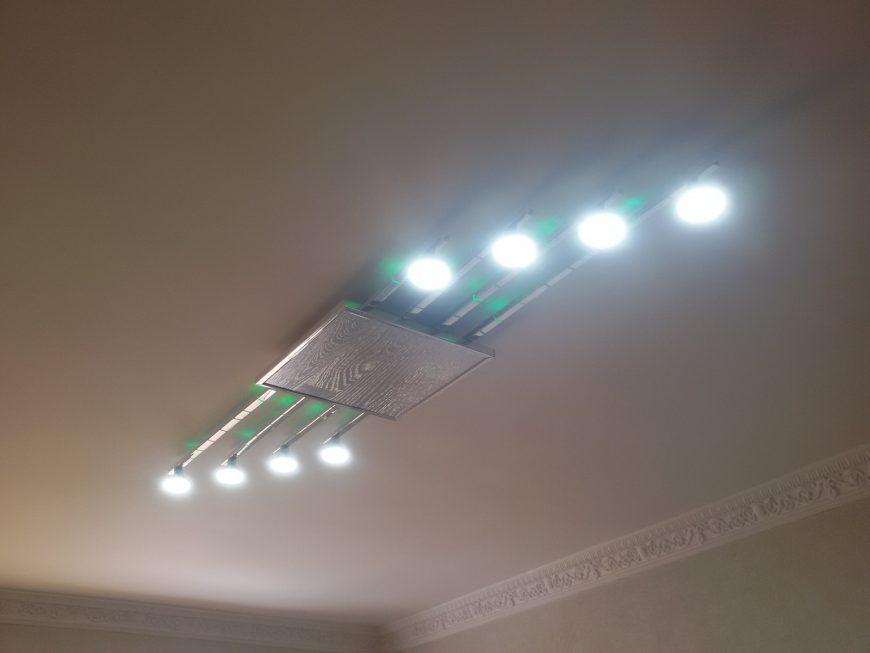

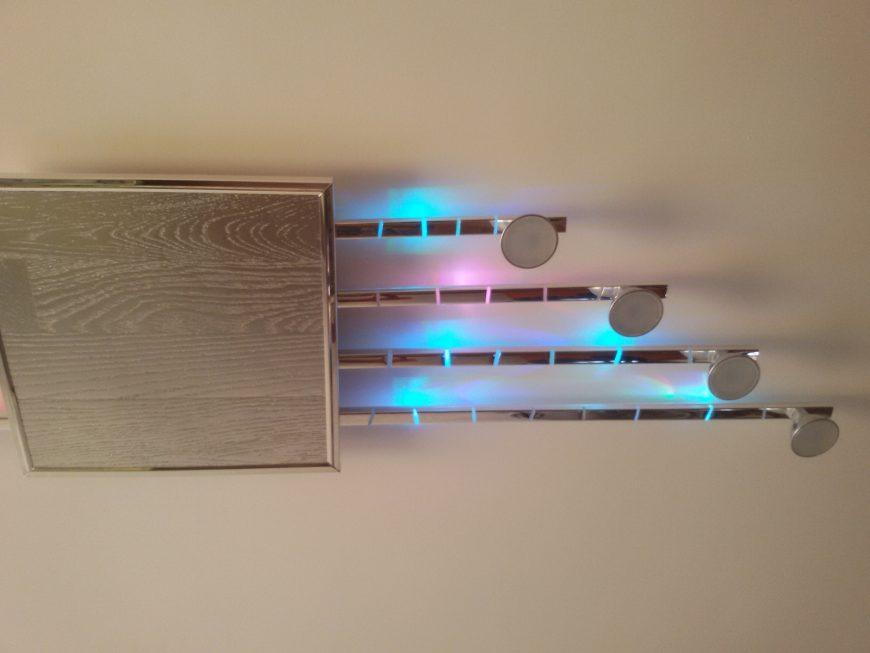

Подключение светильника своими руками

Содержание

Подробная инструкция по установке шинопровода к потолку

Подключить шинопровод своими силами, без мастера, несложно. Время, потраченное на организацию такого варианта освещения, с лихвой компенсируется эстетическим эффектом и удобством пользования.

Шинопровод на потолке крепят с помощью:

  • саморезов и дюбелей, если покрытие бетонное или из гипсокартона;
  • подвесов для легких потолочных конструкций типа “армстронг”. Чтоб обойтись без подвесов, используют подложки.

Преимущества и недостатки

Неоспоримым преимуществом таких светильников являются:

компактность

эстетика

Для некоторых эти плюсы с лихвой перекрывают их главные недостатки:

дороговизна фирменных моделей

ну и не стоит забывать про вес отдельных экземпляров вместе с драйверами (от 1 кг и более)

Подключение трековых светильников

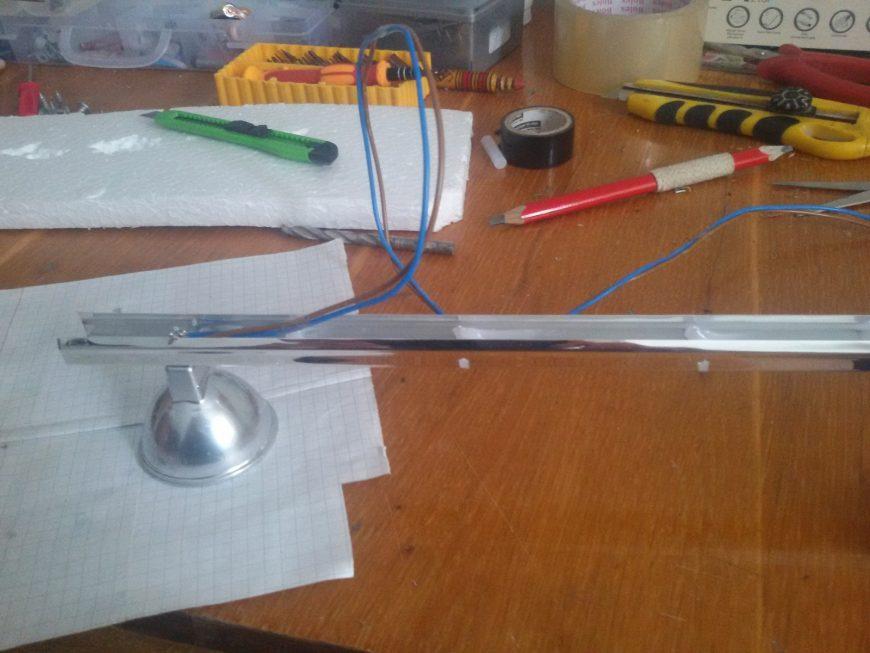

Как же они монтируются и подключаются? Для подключения вам понадобится трек, имеющий стандартную длину 1м.

Если он длинее чем необходимо, просто можете отпилить лишнее обычной ножовкой по металлу. Ничего вы при этом не нарушите и не сломаете.

Внутри шинопровода должны быть просверленные отверстия для закрепления на стену или потолок.

Также всю эту конструкцию можно подвесить на тросики. Для этого вам понадобится специальная подвесная скоба.

Только будьте внимательны, не все треки рассчитаны на подвес. Эконом и бюджетные модели из-за хлипкой конструкции и отсутствии дополнительного ребра жесткости, могут быть закреплены только на стене.

Иначе под весом всех светильников шина просто согнется и деформируется.

С одной стороны трека ставится заглушка.

С другой, расположена клеммная колодка.

Если она изначально не смонтирована, ее нужно установить. Для этого снимаете крышку с коннектора и располагаете его рядом с торцом трека так, чтобы совпали маркировочные углубленные полосы.

Затем аккуратно вводите и стыкуете коннектор и трек.

Далее подключаете провода питания 220В. Обычной отверткой откручиваете винты и вставляете жилы.

После чего можно закручивать стопорный винт и фиксировать соединение.

Особенности системы трекового светильника и его конструкция

Понять что такое трековый светильник можно, если разобраться в его конструкции. Главной особенностью является именно возможность перемещать вдоль основания – трека. Трек обычно расшифровывается, как трасса или какой-то путь. Поэтому трековая система освещения состоит из:

  1. Светильника с токосъемниками (скользящие контакты).
  2. Трека – несущая часть с расположенными внутри токоведущими шинами.
  3. Источника питания. Часто используются лампы низкого напряжения, об этом вы узнаете ниже.
  4. Крепежных частей. Роль крепежа могут играть штанги, трубки, кронштейны, а в некоторых случаях тросы. Это зависит от типа крепления.

Коннектор для трекового светильника

Также от конструкции зависит и так называемое количество фаз. В данном случае количество фаз не стоит понимать в классическом смысле из контекста о фазах электрической сети. Речь идет о количестве независимых групп светильников, размещенных на одном шинопроводе. В зависимости от их количества можно организовать частичное включение света.

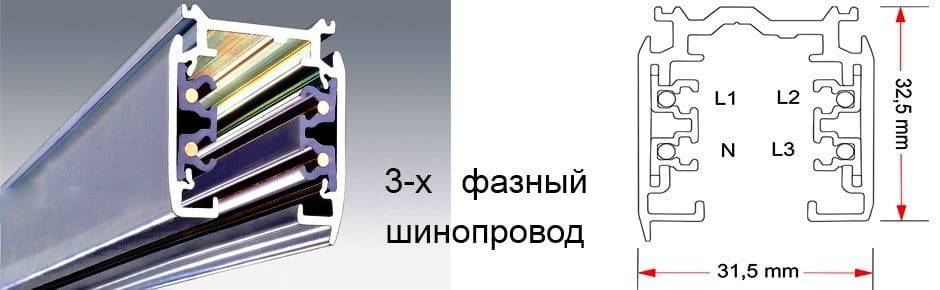

Шинопровод на три фазы

Сами светильники также бывают разных конструкций. Например, от формы плафона и отражателя зависит рассеянным или направленным будет световой поток. Кроме этого, большинство моделей с направленным потоком оснащены шарниром, и могут поворачиваться в одной или двух плоскостях. Такие приборы вы сможете направить в нужную зону, подсветив ее.

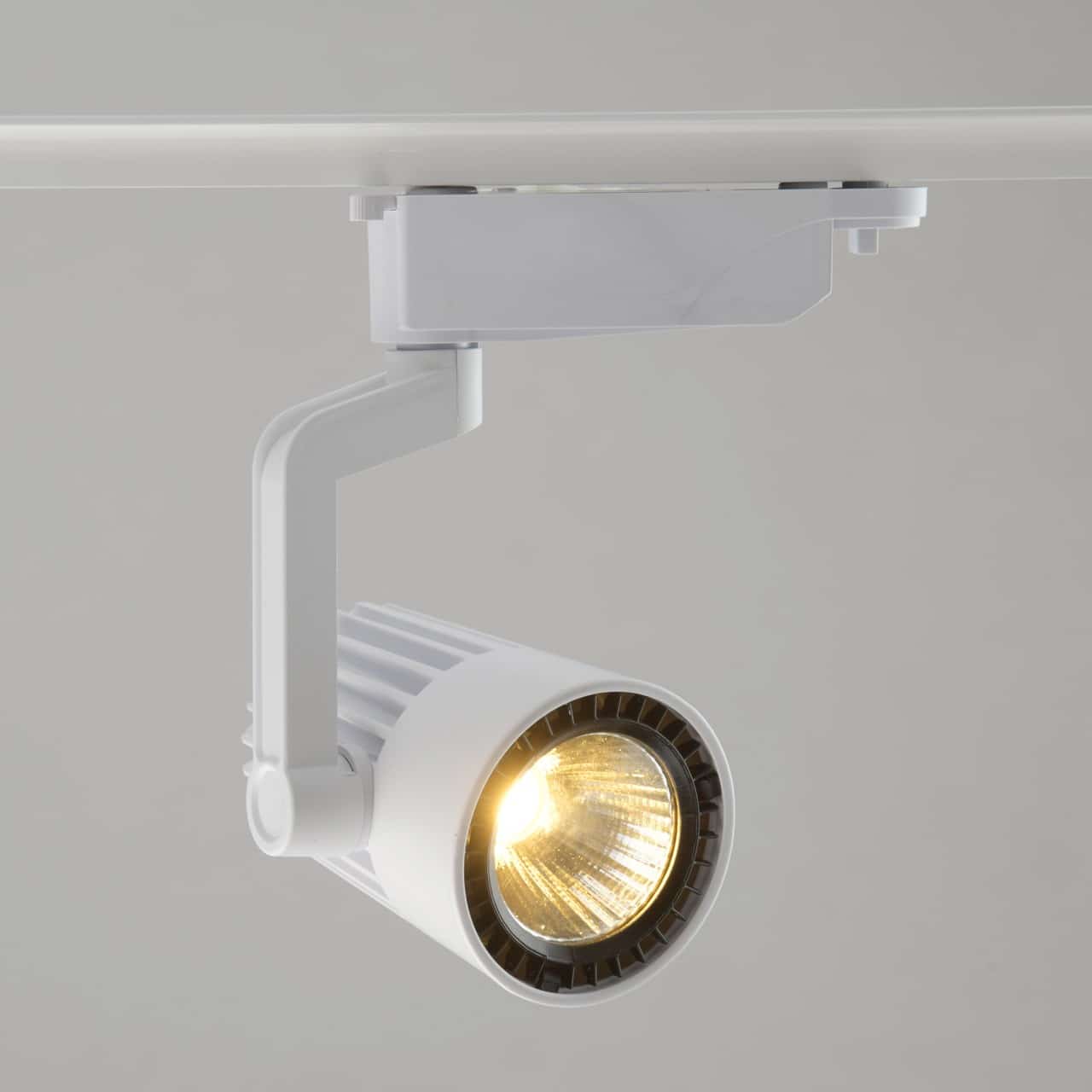

Светильник с поворотным механизмом

Источник света и подключение электропитания

В трековых светильниках могут использоваться лампы различного типа:

  1. Лампы накаливания.
  2. Галогенные лампы.
  3. Люминесцентные.
  4. Светодиодные.

Трековый светильник с мощным светодиодом

В зависимости от применяемых ламп нужно подобрать правильный блок питания. Для галогеновых ламп на 12 вольт используют электронные трансформаторы, а для светодиодных лампочек низкого напряжения – блоки питания постоянного тока (DC 12V).

Есть и модели светильников, которые работают при подключении к сети 220 В. Стоит отметить, что если сравнивать количество подключенных низковольтных и сетевых (220 В) светильников, то при одинаковом сечении шинопровода вы сможете установить больше высоковольтных источников света. Это связано с тем, что ток будет протекать меньший (в 20 раз) при одинаковой потребляемой мощности.

Установка и подключение

По способу установки бывают трековые системы для потолочного и настенного монтажа. Они могут монтироваться непосредственно к поверхности стены или потолка, а также подвешиваться на конструкции, находясь на расстоянии от потолка.

Максимальное количество светильников ограничено площадью поперечного сечения шин. Таким образом, вы можете установить необходимое число источников света, для подсветки нужных зон в помещении. Они заводятся на шинопровод с торца, после чего на него надевается декоративная заглушка, которая, к тому же несет дополнительную защиту для шин и уберегает от случайного извлечения светильника.

Общая конструкция шинопровода

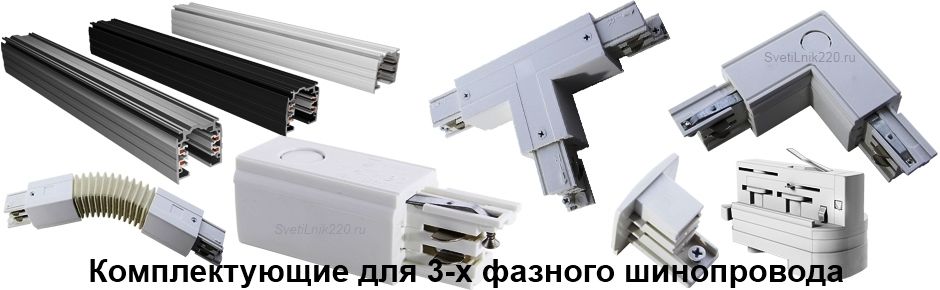

Для увеличения длины трека используют специальные соединители с защелками, подобные муфтам для трубопровода. Возможен монтаж трека с поворотами и с ответвлениями. Для этого с помощью таких же соединителей монтируют поворотные и изогнутые части шинопровода.

Соединители шинопровода трековой системы освещения

Дальше к шинопроводу подключают источник питания и питающий кабель. Хоть и в большинстве своем корпуса светильников и треков выполнены из диэлектрических материалов, но все равно все токопроводящие части следует подключить к заземлению, если есть такая возможность, потому что в процессе эксплуатации пользователи будут браться руками за части осветительных приборов для их настройки и перемещения.

Подведем итоги, перечислив этапы монтажа трековых светильников:

Монтаж несущих конструкций. Для систем, которые монтируются непосредственно к потолку или стене этот этап заключается в подготовке монтажных отверстий и прочего крепежа. Сборка шинопровода. Сюда входит стыковка его частей, прямых и поворотных участков. Монтаж шинопровода. Установка светильников

Нужно уделить внимание тому, чтобы контакты светильников ровно входили в пазы и касались соответствующих шин. При использовании многофазных треков следует внимательно соблюдать последовательность установки источников света в группы. В противном случае придётся извлекать их и собирать заново в нужном порядке, это несложно, но займет время

Подключение источника питания

В противном случае придётся извлекать их и собирать заново в нужном порядке, это несложно, но займет время. Подключение источника питания.

Как собрать и подключить трековую систему

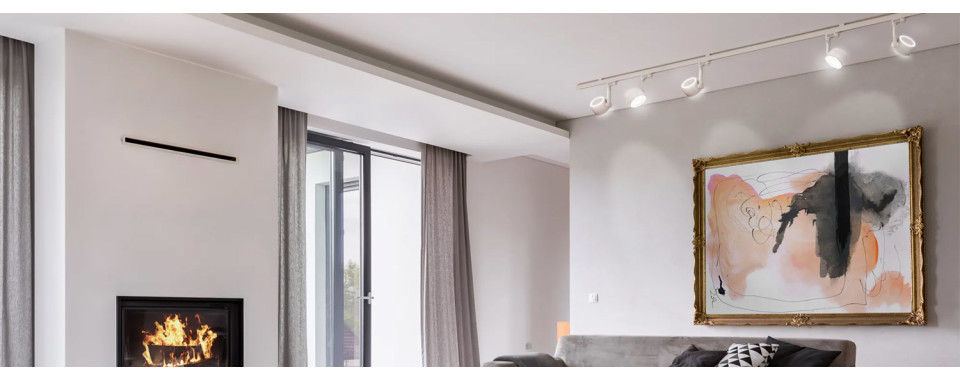

Раньше трековые светильники можно было увидеть только в выставочных залах и торговых центрах. Сегодня такие системы всё чаще выбирают для офисов, квартир и домов. Лаконичные прожекторы отлично вписываются в дизайнерские интерьеры в стиле лофт, минимализм и хай-тек. В статье мы рассматриваем правила сборки и подключения трековых конструкций.

Трековая система состоит из нескольких спотов или прожекторов, которые закреплены на шинопроводе. Шинопровод — модуль из алюминиевого сплава, внутри него расположены электрические контакты. Лампы можно двигать по шинопроводу и направлять в разные стороны.

Трековые системы отлично смотрятся в гостиных, кухнях и спальнях, подходят для освещения прихожих и коридоров.

Главные преимущества трековых светильников:

Выбираем светильники

В коллекции Леруа Мерлен представлены два типа трековых светильников: со встроенными светодиодами и со сменными лампами под цоколи E14, E27 и GU10.

Примеры трековых светильников из Леруа Мерлен:

Давайте определимся, сколько лампочек или светодиодных светильников разной мощности понадобится для освещения помещения.

Обратите внимание на яркость светового потока (лм), указанную на упаковке светодиодной лампы или готового светодиодного светильника. Для каждого типа помещения существуют свои нормы освещенности по СНиП

В среднем, это 150-200 лм на 1 м2 для жилых комнат и 200-300 лм/м2 для общественных.

Большинство трековых светильников дают направленный свет, угол рассеивания — менее 100°. Если вы планируете использовать трековую конструкцию в качестве основного освещения, берите на один светильник больше, чем получилось по расчётам.

Коротко о цене и о дизайне. Светильники, рассчитанные под лампу, обойдутся дешевле тех, что продаются со встроенными светодиодами. В каталоге Леруа Мерлен представлены чёрные и белые светильники.

Докупаем комплектующие

Как мы писали выше, трековый светильник состоит из шины и прожекторов/спотов. Помимо них для монтажа понадобятся дополнительные аксессуары: коннекторы, заглушки (помните: один коннектор и одна заглушка всегда идут в комплекте с шинопроводом), тросы (требуются, если вы планируете подвесить конструкцию). Рассмотрим, какие комплектующие для чего нужны.

Коннекторы и подвесы:

Правила использования аксессуаров для трековых систем:

Теперь, когда мы с вами разобрались, какие детали для чего нужны, давайте посмотрим, как они могут стыковаться между собой.

Монтируем трековую систему

Шинопровод можно закрепить на потолке тремя разными способами: прикрутить на поверхность, подвесить на тросах или вставить в углубления. Для последнего метода подходят только специальные встраиваемые шины, об их монтаже рассказываем чуть дальше.

Ниже — подробные схемы, которые рассказывают о том, как закрепить различные трековые системы.

Схема работы. Как подключить линейный соединитель

Если длины шинопровода недостаточно, и вы хотите, чтобы конструкция была более масштабной, можно подключить к треку ещё один или несколько шинопроводов.

Схема работы. Как подключить угловой коннектор

L-, T- и X-образные коннекторы подключаются по тому же принципу, что и линейные. Давайте рассмотрим монтаж на примере углового соединителя.

Давайте посмотрим, как трековая система собирается с нуля до закрепления в ней светильников.

Как подключить шинопроводы и споты:

Встраиваемый шинопровод монтируется немного сложнее, чем обычный. Вот два варианта сборки:

Как установить встраиваемый шинопровод на кронштейн:

Мы с вами разобрали самые важные аспекты, которые касаются трековых систем: от выбора ламп, шинопроводов и аксессуаров до монтажа конструкций.

Ждём вас в отделе Освещение нашего магазина и на сайте. Наши продавцы помогут выбрать светильники и аксессуары к ним.

Источник

Возвращаем жизнь светодиодам

Светодиоды уже заменяют не только устаревающие лампы накала и неэкологичные газоразрядки и люминесценты, а также работают в световых приборах автомашин. Не говоря уже о рекламном освещении.

Как все новое, эти источники люменов не всегда качественные, особенно, если их изготавливают без всякого контроля. И поэтому продают по низким ценам. А такие  недолговечны. И тогда нужен ремонт светодиодного светильника.

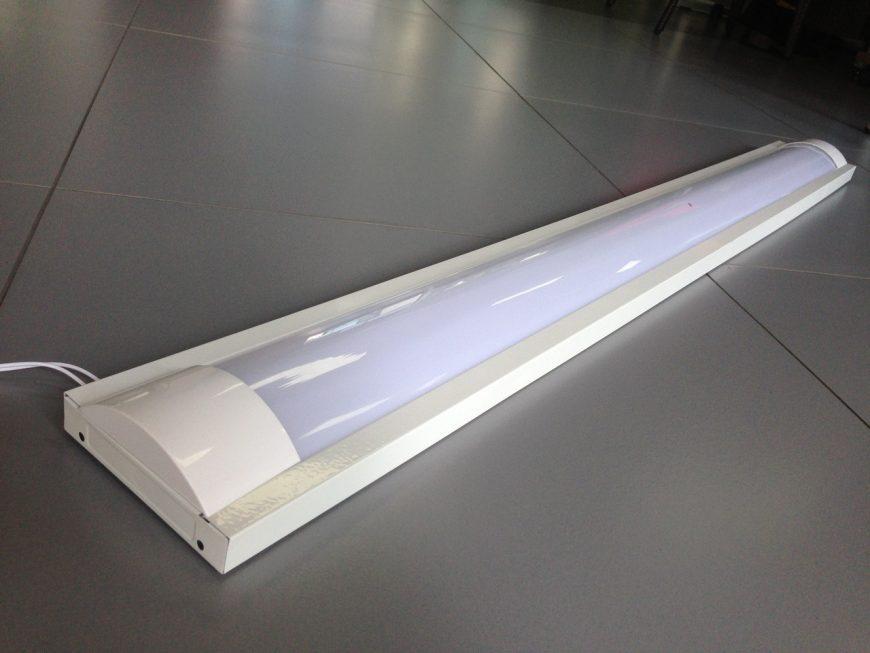

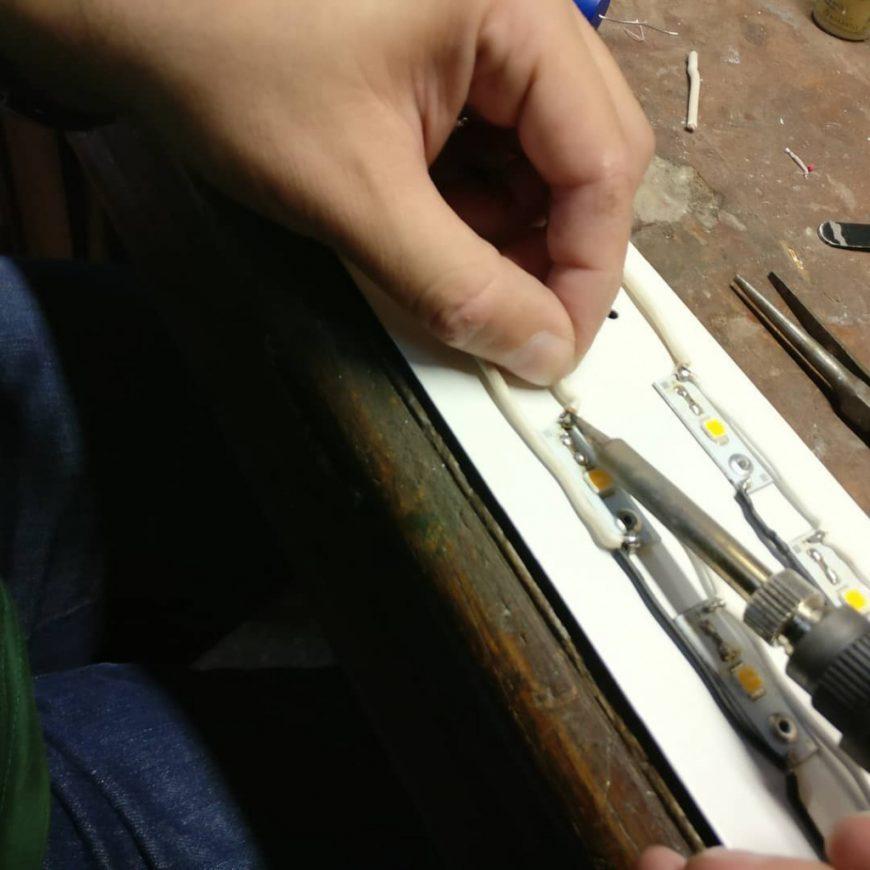

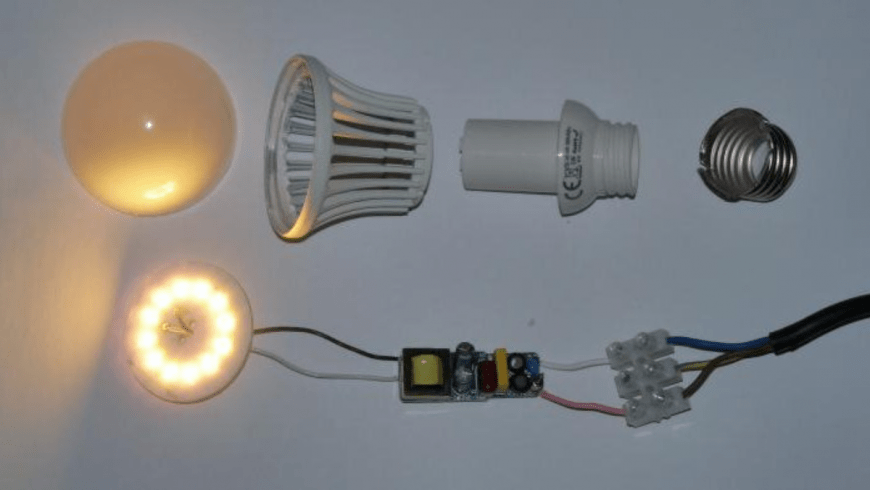

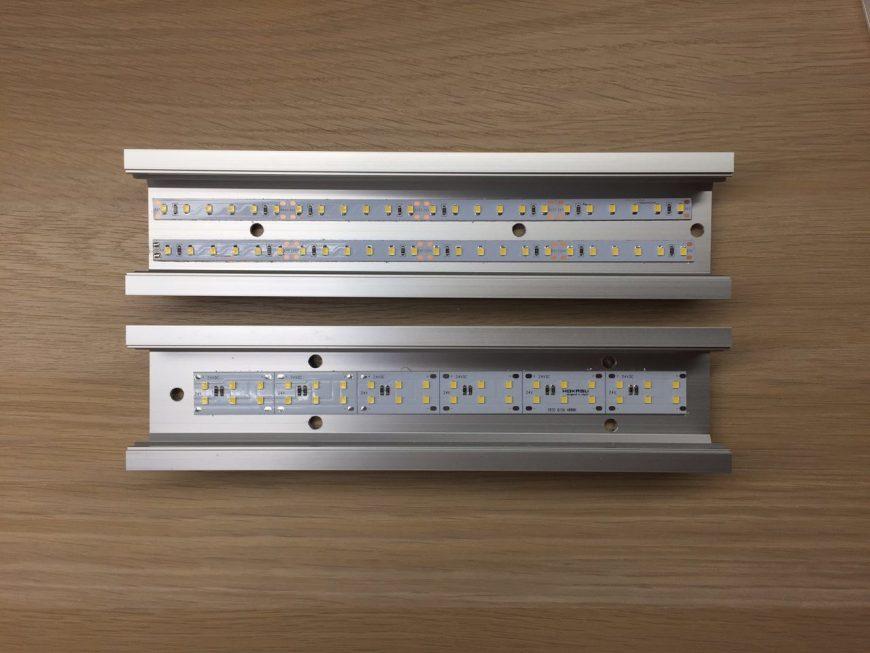

Самим починить изделие нетрудно, если умеете держать в руках паяльник и пользоваться измерительным прибором (к примеру, авометром). Для исправления надо знать две вещи: схему набора диодов и вероятные причины неисправности.

Иногда поломка определяется по наружным «симптомам», например, обрыву провода или его подгоранию (видно по черноте). Отсюда и начнете ремонт. Большой популярностью сейчас пользуются трековые светильники на шинопроводе.

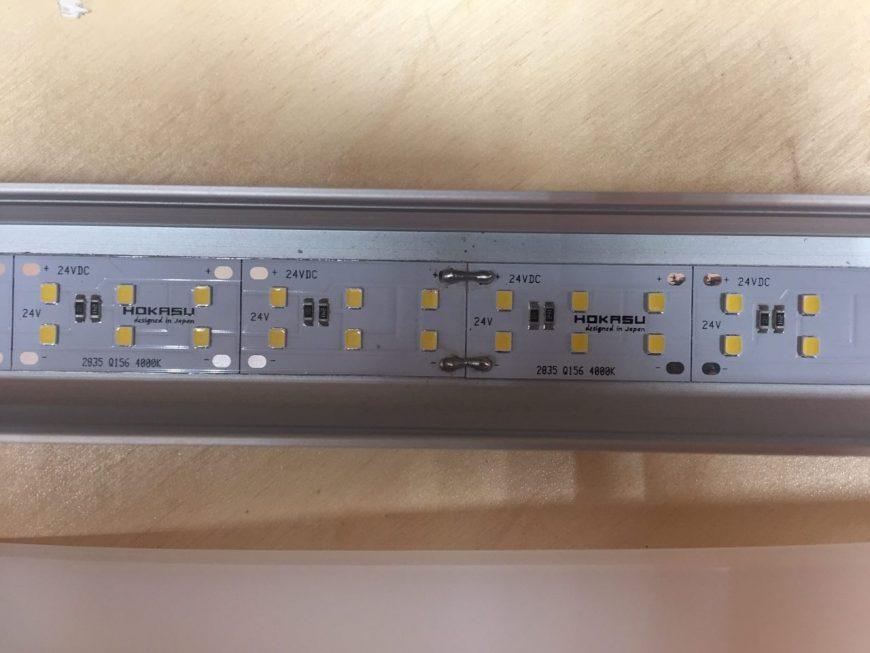

Итак, основой каждого светильника являются диоды, при прохождении через них вырабатывается свет. Светодиод, если он питается от постоянного тока 12-24 вольта, состоит из корпуса, контактов и кристалла. Если питание идет от 220 вольт переменного тока, то это уже большая лампа с десятками светодиодов.

Частыми бывают такие поломки:

  • полное или частичное затемнение светодиода;
  • кратковременное мигание;
  • бесконтрольное прекращение свечения;
  • выход из строя лампочки или части светодиодов.

Светодиоды снабжаются радиаторами для защиты от перегрева. Но если превышены 50 градусов, то «лампа» перегорит. Либо выйдет из строя защитный конденсатор. Это от дешевых приборов с некачественными платами.

Необходима замена неисправных частей драйвера, перегоревших проводов и контактов, замены неисправных диодов. И исключение колебаний напряжения в сети.

Из каких материалов изготавливаются трековые светильники

  • Алюминий. Это легкий и прочный материал, который обеспечивает хорошее отведение тепла.
  • Пластик. Самый дешевый материал, он быстро нагревается и легко повреждается при механическом воздействии.
  • Нержавеющая сталь. Прочный и устойчивый к воздействию окружающей среды материал.

Установка светильника в трек


После подключения проводов нужно установить сам светильник. С одной стороны у него расположена лампочка с линзой рассеивания. С другой – один или два зажима.

Чаще всего применяются светодиодные лампочки, но встречаются и с обычными лампами накаливания.

Также многие модели позволяют менять линзу. Процесс замены очень простой.

Благодаря разным линзам вы можете делать освещение более рассеянным, либо сфокусированным. Встречаются углы рассеивания 15,30,50 градусов и т.п.

Переходим к контактным зажимам. Для того, чтобы установить светильник на трек, вовсе не обязательно насаживать его на шину как на шампур, заводя во внутрь только с одного конца.

Они могут монтироваться независимо в любую точку системы. Для этого поворачиваете зажим в положение off (параллельно треку).

Заводите светильник во внутрь шины, выбираете нужное расположение и обратно прокручиваете зажим на 90 градусов.

Фиксация может осуществляться как одним единственным зажимом, так и двумя. Главное что принцип подключения одинаков.

Контакты сначала ставятся параллельно и отжимается фиксирующая планка, а затем все возвращается на свои места. При каждом повороте происходит выдвижение контактных площадок.

На этом собственно и все. Трековый светильник готов к эксплуатации. Остается подать напряжение питания и отрегулировать угол падения света.

Для того, чтобы переместить трековый светильник по рельсе в другое место, поворачиваете зажимы и продвигаете его куда нужно. Делать это все же лучше с отключением питания, но многие перемещают светоточки прямо под напряжением.

Благодаря такому подключению, не нужно тянуть дополнительные провода, штробить стены или уродовать их пластиковыми кабельными каналами. Вы вольны выбирать любую точку освещения, и ограничены при этом только длиной самого трека.

Замена однофазного коннектора на 3-х фазный

Как уже говорилось выше, трек может быть как однофазным, так и трехфазным на 380В.

Благодаря этому, вы сможете равномерно распределить по фазам свое освещение, если речь идет о больших нагрузках. Делается это путем простого переключения барашка выключателя на самом светильнике.

Правда сам светильник должен иметь в своей конструкции такой двух или трехфазный коннектор.

Если у вас однофазный вариант, то такой адаптер иногда можно заменить. Вот видео замены однофазного адаптера на 3-х фазный, на примере светильников марки Uniel.

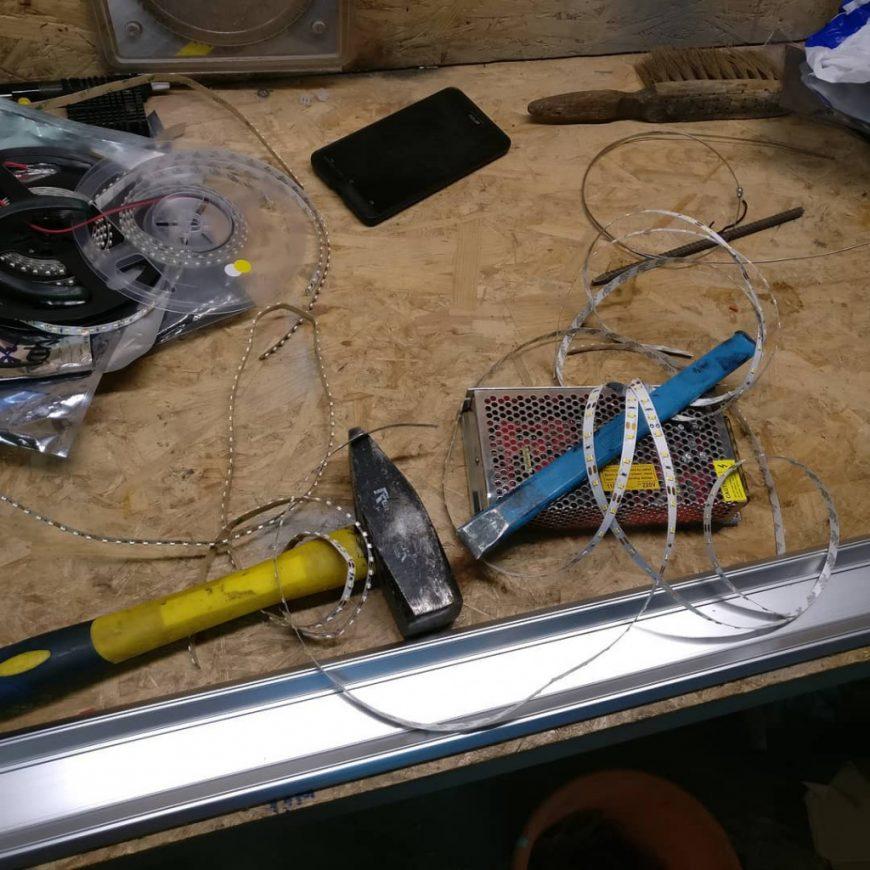

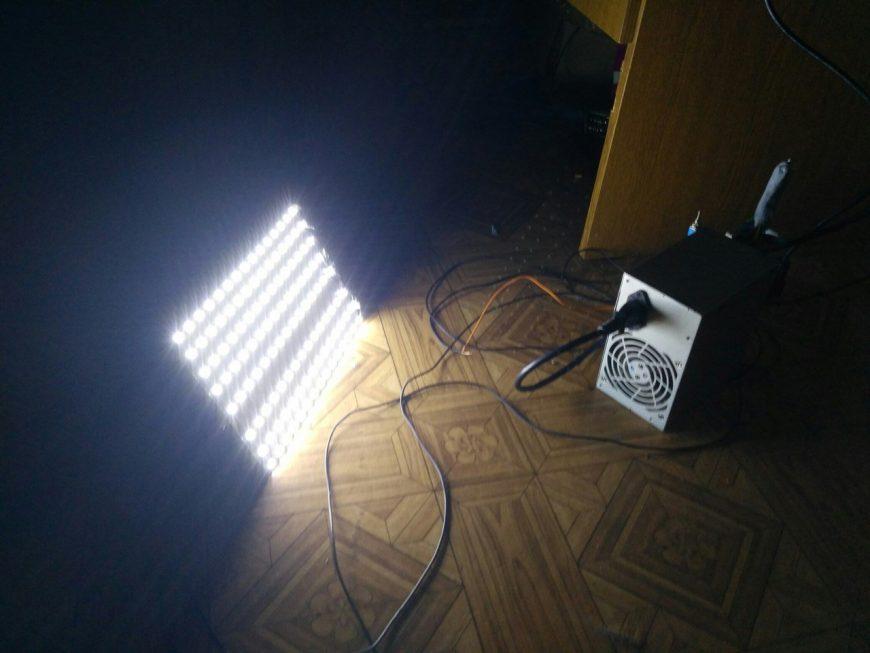

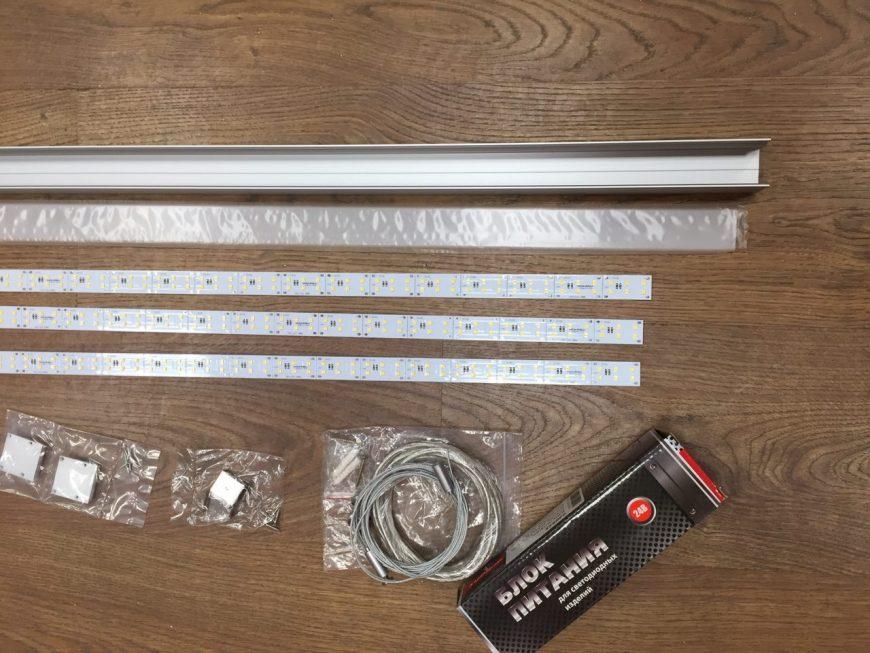

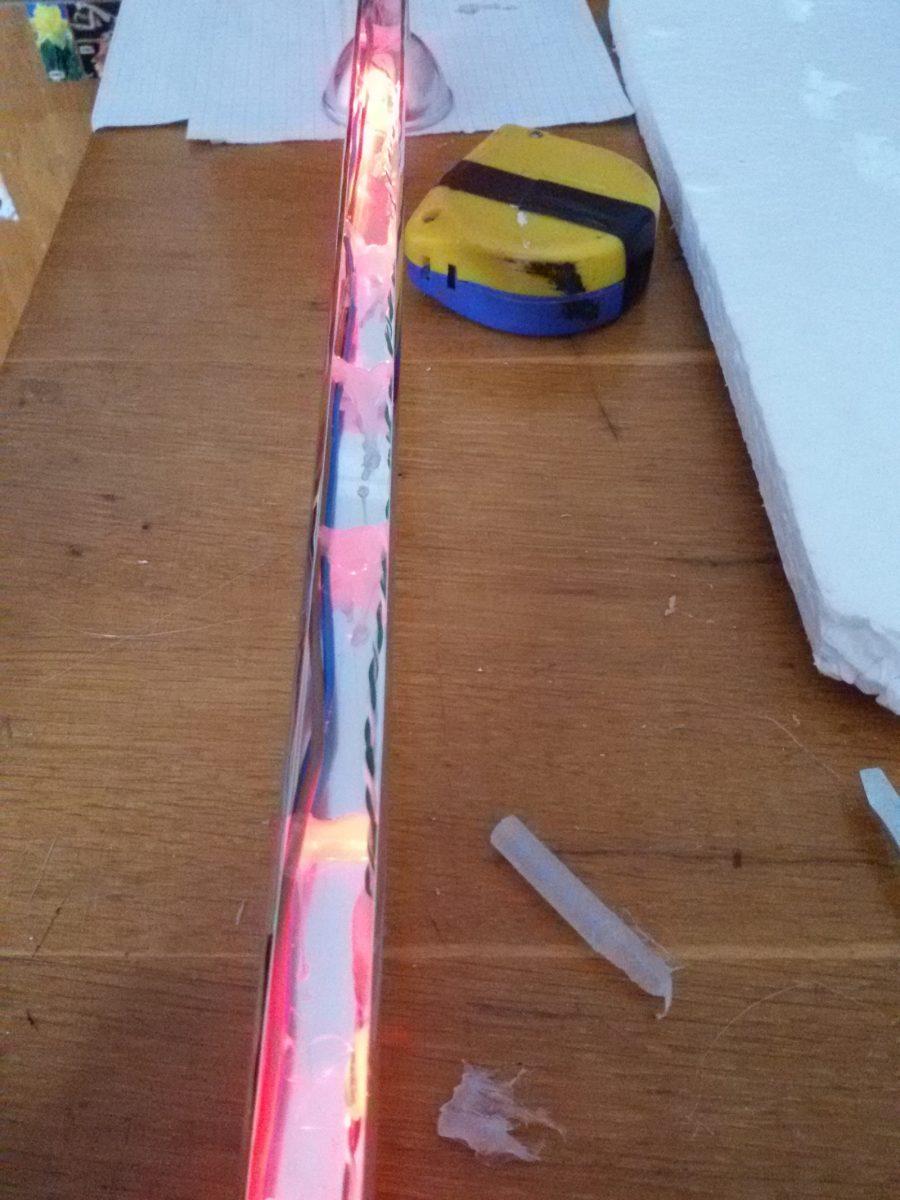

Выбираем диодную ленту

Самые популярные модели

Для подсветки лучше использовать светодиодную ленту 3528или 5050, которая не требует алюминиевый профиль для охлаждения. Его мощность не должна превышать 10 Вт/м.

Для белой оптимальной будет плотностью на SMD 5050 60 диодов на метр. Фактическая мощность может отличаться в ту или иную сторону, узнать её можно только измерением потребляемой силы тока.

Светодиоды 5050 могут быть недорогие на 13 Лм, и повышенной яркости на 19 Лм, маркируются как LUX (High class) люксовая. Она уже имеет потребление 14-15 Вт.Средняя яркость с диодами на 13Лм будет 800 Лм/м. что соответствует лампе накаливания на 60-75W.

С led диодами на 19Лм. яркость на 1 м. 1150 Лм., это эквивалент обычной лампочки на 90W.

Гибридные виды, RGB + обычные

Не покупайте на мало популярных светодиодах SMD 3014, 7020, 3020. Большая вероятность приобрести комплектующие низкого качества и с завышенными техническими характеристиками.

Так же существует светодиодная лента на 220В, подключениекоторой производится прямо в розетку с использованием простого выпрямителя. Еще она называется уличная и в жилых помещениях её нельзя использовать.

Если мощность велика или не вписывается в 10W /м. то её можно понизить регулятором на блоке питания.

Просто будет запас по мощности и дольше прослужит. Чтобы избежать установки на специальный светодиодный алюминиевый профиль, купите двойной ширины. Тогда потребуется радиатор для охлаждение только при мощности более 20W/м.

Накладка для трекового светильника

Если у вас нет желания монтировать длинную шину на весь потолок, и вы просто хотите установить одиночный трековый светильник в конкретном месте, можете воспользоваться специальными накладками.

Они имеют небольшие компактные размеры с миниатюрным шинопроводом и контактами для подключения.

Для вывода проводов предусматривается несколько отверстий. Чтобы завести провод достаточно выдавить из своих мест заглушки.

Далее, устанавливаете трековый светильник на накладку, путем совмещения продольного выступа с пазом.

А затем поворачиваете фиксатор до упора.

Подаете напряжение и наслаждаетесь акцентированным освещением от своего минипрожектора.

Особенности монтажа

Установка и подключение трековых систем освещения является достаточно простым процессом, который можно осуществить своими руками.

Светильник имеет легкий монтаж благодаря шинопроводу. При этом необходимо заранее определиться с используемым для этого креплением. Ведь для того, чтобы установить трековый прожектор, например, на подвесной потолок потребуется наличие определенных скоб, а подключение светильников на натяжной потолок – специальных цепей или тросов.

Установка данной осветительной системы может быть разделена на такие этапы:

Монтаж самого шинопровода. Здесь есть несколько нюансов. При сборке подвесной системы шинопровод придется смонтировать на полу. Установка накладной либо встроенной трековой системы возможна сразу на потолке. Для нарезки шинопровода, который может быть от 1-го до 4-х метров длиной, можно использовать обычную ножовку. Установка осветительной «базы» может потребовать использование внутренних стыков или поворотных углов (в зависимости от линейности конструкции). Элементы соединяются между собой простым защелкиванием, как показано на схеме ниже.

Если установка шинопровода предполагает использование тросов, то следует позаботиться о специальных скобах, которые служат коннекторами шинопровода с тросами. Троса могут быть длиной от 1-го до 5-ти метров, обрезать их и отрегулировать не составит труда. Подключение накладного трека требует ввинчивания шинопровода к потолку посредством саморезов в заранее сделанные с периодичностью в 20 см разъемы.

Подключение прожекторов. Подключить трековый светильник к уже собранному шинопроводу достаточно легко. Этот процесс заключается в защелкивании самих прожекторов в шинопровод с их последующим закреплением у основания около рейки шинопровода посредством поворотных элементов. Светильник (на адаптере) оснащен переключателем (колесиком или поворотным элементом), воспользоваться которым необходимо, если светильник не загорается при включении системы. Благодаря этому механизму идет подключение прожектора к одной определенной фазе питания (только в 3-х фазных шинопроводах).

Также узнать о том, как подключить осветительный прибор на треке, вы можете в этих видео:

Если планируется установка управляемого шинопровода, предполагающего использование светодиодных трековых ламп с управлением, то монтаж такой системы будет аналогичен обычным 3-фазным и 1-фазным шинопроводам. Однако подключение управляемого трекового освещения требует вывода контроллера. Его рекомендуют подключить к системе сенсорного регулирования уровня освещенности и цветовой температуры света.

Трековый прожектор может стать дополнением и в уже готовых системах. В данном случае требуется лишь объединение шинопроводов 2-х светильников путем их последовательного соединения с последующим подключением к электросети. Схема подключения такой системы предполагает правильное распределение уровня нагрузки между светильниками.

Вот и все, что хотелось рассказать вам об установке и подключении трековых светильников своими руками. Как вы видите, выполнить монтаж не сложно!

Будет интересно прочитать:

  • Как сделать освещение в доме
  • Как меньше платить за свет
  • Монтаж точечных светильников своими руками

Параметры и управление светодиодами

Светодиод представляет собой полупроводник, помещённый в линзу. При контакте с током обеспечивается свечение. Существует очень много марок светодиодов, которые делятся на:

  • индикаторные;
  • осветительные.

При возможном использовании в самостоятельном ремонте или конструировании светильника следует обращать внимание на маркировку:

  • SMD –яркие светодиоды, используются для светодиодной продукции, освещения и подсветки;
  • «Piranha» (Пиранья) – сверхъяркие диоды, для рекламной и автомобильной подсветки;
  • COB – это собственно чип для потолочного светильника;
  • DIP — обладают небольшой силой свечения;
  • Straw Hat – характеризуется типа лампа накаливания».

Для правильного выбора источника света надо знать его характеристики:

  • ток потребления в большинстве – 20 мА;
  • цвет и напряжение. Цвету соответствует и напряжение: красный – 1,5-2,6В, зелёный – 1,7-4,0В, жёлтый – 1,7-2,5В, оранжевый – 1,7-2,8В;
  • мощность рассеивания – по этому параметру можно определить, какой блок питания выбрать для нужного количества светодиодов;
  • угол свечения – осветительный угол больше, у индикаторных – меньше, но в общим колеблется от 4 до 180 градусов;
  • температура свечения – обозначается на упаковках и измеряется в Кельвинах. Тепловые оттенки 2700-3000К, нейтральные 3500-4000К, холодные 5700-7000К;
  • период старения – зависит от правильности эксплуатации и может не совпадать с обозначенным.

Отличие между БП и драйвером

Управление светодиодами осуществляется через (БП). Драйвер участвует в управлении, но это не БП и между ними есть различие.

При питании прибора от 220 В это БП, а 12В или 24В – это драйвер. Он не преобразует входное напряжение, а стабилизирует ток и позволяет управлять интенсивностью освещения светодиодов.

Надпись driver на БП, свидетельствует о стабилизации тока на выходе. Конструктивно в светодиодных приборах БП могут размещаться внутри или вне корпуса и приобретается отдельно. БП делятся на:

  • изолированные;
  • неизолированные.

Знания этих характеристик способствуют правильному подбору светодиодов и средств управления.

Конструктивно БП бывают:

  • открытые;
  • полу герметичные;
  • герметичные.

При подключении светодиодов различного цвета необходим контроллер. Информация, на первый взгляд, сложна в понимании, но не ориентируясь в ней, невозможно произвести элементарный ремонт светодиодного светильника своими руками, не говоря уже о сборке.

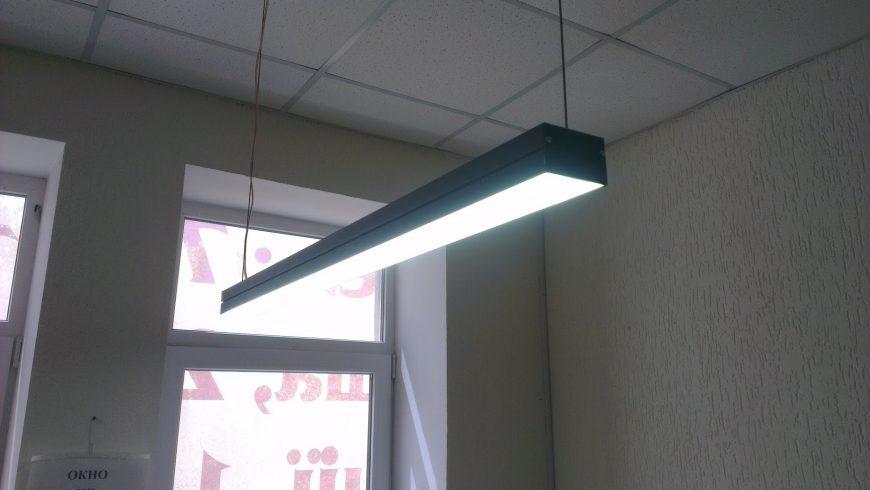

2.2. Монтаж трека в потолки «армстронг»

Размещение на потолочной поверхности типа “армстронг” осуществляется так:

1. В месте размещения трека с потолка снимают плитки. Сама по себе шина не имеет большого веса, но вся конструкция, с установленными светильниками, достаточно тяжелая. Поэтому шинопровод всегда крепится к основному потолку.

2. На потолке делают разметки для тросов, просверливают отверстия и вставляют в них дюбеля.

3. Берут отвес и обозначают места прохождения тросиков через плитку, делают в плитке сквозные отверстия (диаметром 2-3 мм).

4. Отмеряют необходимую часть троса и отрезают лишнее – образец готов! Ориентируясь на его длину, подготавливают другие тросы.

5. Через плитку пропускают трос и фиксируют его в шине.

Подвес через пластину пропускают так, чтоб пластина надежно повисла на шарике. Нужно заранее удостовериться, что шарик крепкий, не оторвется, надежно фиксируется на месте и не проходит через отверстие.

6. Второй конец троса привязывают к саморезу. Крепежную пластину вставляют в пазы шины и фиксируют винтом. Далее повторяют пункт 6 предыдущего раздела (подключают шинопровод к проводам).

Два подвеса используют для установки рельс длиной 0,5 – 3 метра. Если длина рельс более 3 метров, лучше воспользоваться третьим тросом для предотвращения провисания конструкции по центру.

Сфера применения в интерьере квартиры треков на шинопроводе в интерьере

Первоначально предполагалось, что трековые светильники будут использоваться только в производственных помещениях и в торговых залах. Но освещение большой площади пригодилась не только в этих сферах, теперь трековые светильники применяются в магазинах, музеях, домах и квартирах, ресторанах и кафе.

На кухне на натяжном потолке

Кухня – место, в котором используются трековые светильники. Они помогают подсветить рабочую область, сделать зонирование помещения, подчеркивают стиль. Для установки светильника на натяжной потолок следует предварительно рассчитать местоположение и сделать закладные. Чаще используются шинопроводы с тросами, которые крепят на базовом потолке. Тросы проводятся через специальные отверстия в полотне, на них фиксируется шинопровод со светильниками. Для кухни используют светильники с любыми видами лампочек, так как они находятся на достаточном расстоянии от полотна. С помощью трековой системы делают подсветку барной стойки на кухне.

Настенные в коридоре

Для коридора используют трековые светильники с широким (до 180 градусов) углом рассеивания. С помощью таких приборов освещают зеркала, картины, встроенные шкафы и другие предметы интерьера. Интересным будет размещение по периметру коридора для лучшего освещения. Настенные трековые приборы легко заменят бра и споты, прекрасно справятся с осветительной функцией коридора.

На стенах в гостиной и зале

Трековые светильники оригинальной формы используют в качестве главного и дополнительного освещения в гостиной. С помощью осветительных приборов на шинопроводе можно максимально наполнить комнату светом и эффектно выделить зоны. В залах и гостиных используются приборы прямой формы, гибкие, крестовые и менее встречающиеся. Прямые светильники подойдут для подсветки картин, полок, декоративных элементов. Гибкие трековые светильники создадут оригинальные световые инсталляции.

С помощью настенных трековых приборов можно визуально увеличить высоту комнаты – для этого свет от приборов направляют на потолок.

Студия и офис

В офисах трековые светильники используются для создания освещения над рабочей зоной, подсветки рекламных и информационных щитов. Такие осветительные приборы используют в больших помещениях – они требуют небольшого количества электроэнергии и позволяют осветить всю комнату. Стоит отметить, что трековые приборы обладают низким уровнем электромагнитного излучения – это значит, что их можно без страха использовать рядом с компьютерами, принтерами и другими электро- и радиоприборами. По мере необходимости трековый светильник для офиса и студии можно переместить в нужное место , закреплять на нужной высоте.

Общественные места

Трековые светильники используются в салонах, магазинах, ресторанах, кафе, для обрамления барных стоек. С их помощью подсвечиваются необходимые товары, создается нужная атмосфера в помещении. Осветительные приборы способны создавать необходимый акцент и световой эффект

Главная задача – привлечение внимание клиента, по этой причине трековые светильники часто используются в общественных местах

Как подключить шинопровод?

Перед тем как осуществить непосредственное подключение шинопровода к электропитанию необходимо осуществить его монтаж на стену или потолок. Для этого проводятся следующие мероприятия:

Шаг 1

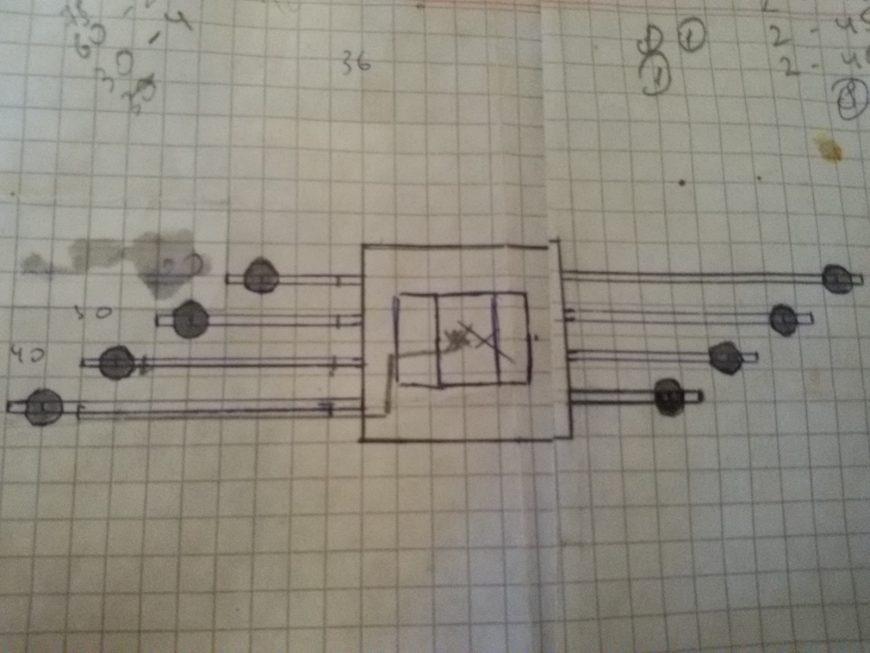

Сначала составляется схема шинопровода, в которой отражается порядок размещения трековой осветительной установки, места непосредственного крепления и типы светильников.

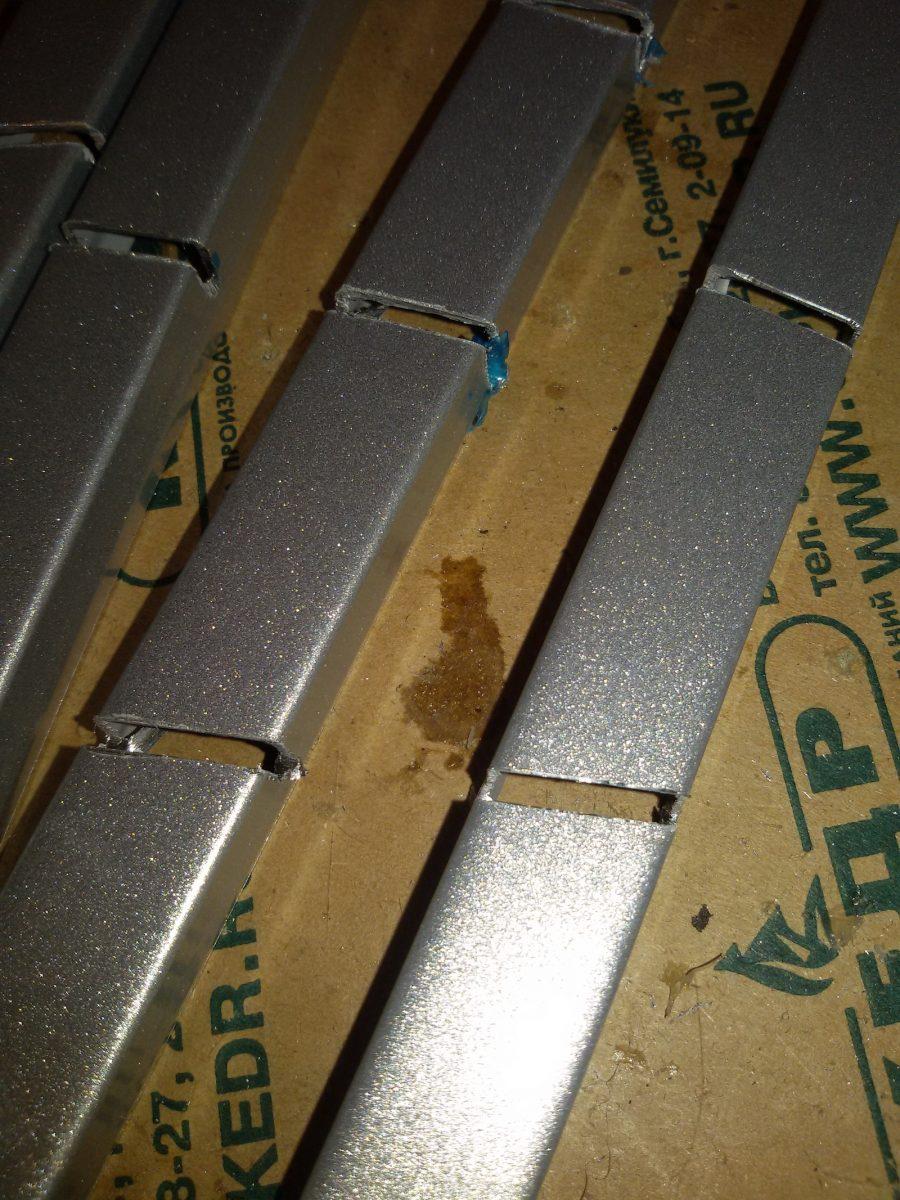

Если стандартная длина шинопровда не позволяет собрать требуемую конфигурацию трековой осветительной установки, то следует имеющийся шинопровод отмерить и отпилить на куски нужной длины. Для того чтобы обеспечить ровный распил без повреждения элементов шинопровода используется ручная дисковая пила. А для сохранения ровности кромок применяется стусло.

Шаг 2

После того как составлена план-схема трековой осветительной установки необходимо определиться с подводом электропитания к шинопроводу. Следует учесть тот факт, что максимально допустимый ток на фазу для подключения шинопровода составляет 16А. Если данное значение будет превышено, то всю систему следует разбить на группы с отдельными токовводами, отвечающими требованиям.

Электропитание может осуществляться через самостоятельные элементы ввода питания или при помощи соединительного элемента. Здесь необходимо определиться с их типом и количеством.

Для того чтобы осуществить корректный подбор комплектующих элементов с оптимальным расположением «нейтрали» необходимо обратить внимание на следующие признаки:

1. в шинопроводе «нейтраль» (N) считается контактом, который находится со стороны выступа корпуса;

2. на корпусе переходников есть специальные обозначения расположения «нейтрали».

Шаг 3

На этом этапе определяется способ крепления шинопровода к стене или потолку, место крепления или место крепления подвесов.

Расстояние между подвесами не должно превышать 1 м. Это обеспечит возможность максимально допустимой нагрузки на шинопровод. Это в среднем 5 светильников, которые весят не более 5 кг на один шинопровод длинной 1 м.

Рекомендуемое расстояние между расположением светильников – 20 см.

Порядок крепления шинопровода на потолок или стену:

  1. Необходимо разметить и подготовить монтажные отверстия.
  2. Определяем точку ввода в шинопровод, после чего устанавливаем его на потолок или стену при помощи винтов, шурупов, саморезов или других крепежных материалов.

Подбор крепежа должен осуществляться исходя из материала потолка.

Порядок крепления шинопровода при помощи подвесов:

Для того чтобы разместить подвесной шинопровод понадобятся специальные комплекты подвесов, которые включают в себя: трос с концевым стопорным элементом, крепления, зажима, декоративный колпачок, скоба крепления.

  1. Необходимо разметить и подготовить монтажные крепления подвесов.
  2. Крепится крепление-уголок на потолке.
  3. Трос продевается в скобу крепления на шинопроводе.
  4. Зажим троса устанавливается в отверстие крепления.
  5. Выбирается необходимая длина подвеса и трос фиксируется зажимом.
  6. Шинопровод фиксируется в скобе крепления боковым винтом.

Когда осуществляется подвес нескольких элементов шинопровода, то необходимо располагать их в горизонтальной плоскости, без перекосов и неравномерного распределения подвесов.

Шаг 4

На этом этапе производится подключение к электросети. Все мероприятия должны проводиться специалистом-электриком в соответствии со схемой подключения.

Максимально допустимая мощность – 11 кВт. Шинопровод следует запитывать от отдельного автомата. Непосредственное подключение производится через коннекторы, которые могут быть различной формы. Для этого необходимо:

  1. Снять крышку с коннектора.
  2. Проделать в торце корпуса отверстие для провода.
  3. Ввести кабель через отверстие в клеммную колодку.
  4. В соответствии с обозначением контактов зафиксировать провода в зажимах.
  5. Установить и закрепить крышку коннектора.

Шаг 4

Установка светильников на шинопровод производится при помощи специальных адаптеров в соответствии с последовательностью, представленной на рисунке.
