Схема, устройство и принцип работы контроллера для гирлянд

Для успешного ремонта контроллера для гирлянд и дюралайта своими руками нужно знать его электрическую схему, принцип ее работы и устройство контроллера.

Обращаю ваше внимание, что в статье приведена инструкция ремонта контроллеров, с выходным напряжением 220 В, не предназначенного для подключения RGB светодиодных лент на напряжение 12 В или 24 В. Ремонту светодиодных лент посвящена статья «Ремонт контроллера светодиодной ленты»

Электрическая схема и принцип работы контроллера

Электрическая схема очень простая и в ней разберется даже человек, не имеющий специальных знаний. На чертеже показана схема светодинамической системы. Она состоит из двух частей – контроллера и гирлянд.

Питающее напряжение из сети переменного тока напряжением 220 В поступает через сетевую вилку на выпрямительный мост, состоящий из четырех диодов VD1-4. Сглаживающий конденсатор отсутствует, так как для работы тиристоров нужно изменяющееся напряжение.

Выпрямленное напряжение положительной полярности (+) с диодного моста поступает на общий провод гирлянды и через резистор R2 на 10 вывод микропроцессора DD1 типа Q803. Для сглаживания пульсаций после резистора установлен электролитический конденсатор С1.

К отрицательному выводу (–) диодного моста подключен конденсатор С1, вывод 2 микропроцессора и катоды тиристоров VS1-4.

Для формирования управляющего напряжения для подачи на управляющие электроды тиристоров на вывод 1 DD1 через резистор R1 подается напряжение непосредственно от одного из сетевых проводов.

Кнопка SA1 предназначена для выбора светодинамических режимов работы системы. При каждом кратком нажатии включается следующий световой эффект. В простых контроллерах обычно запрограммировано 8 вариантов свечения гирлянды.

Управляющие выводы тиристоров VS1-4 подключены к выходам микропроцессора 3-6. Когда уровень положительного напряжения на выходе микросхемы превысит 2 В относительно катода (k), тиристор открывается и на гирлянду подается питающее напряжение.

Устройство и конструкция контроллера

Простой китайский контроллер состоит из двух половинок корпуса, между которыми размещена печатная плата из фольгированного гетинакса.

Подводящие питающее напряжение провода и идущие на гирлянды соединены с печатной платой контроллера путем пайки непосредственно к контактным площадкам печатных проводников.

Кнопки для переключения режимов работы встречаются псевдосенсорные и механические. На фотографии слева – псевдосенсорная, на торце толкателя кнопки нанесен слой токопроводящей резины. При нажатии на кнопку токопроводящая резина замыкает не покрытые лаком расположенные рядом проводники печатной платы, и сигнал управления поступает на микропроцессор.

В контроллере установлен бескорпусной микропроцессор, который распаян на отдельной печатной плате. Такие микросхемы в народе называют «клякса». Печатная плата с микропроцессором вставляется в прорезь печатной платы контроллера и удерживается за счет пайки печатных дорожек.

Светодиодные и с лампами накаливания гирлянды припаиваются непосредственно к плате контроллера. Для шнуров дюралайт, в связи с его конструктивными особенностями, конец кабеля снабжается круглым (для круглого) или плоским (для плоского) разъемом. Количество штырей зависит от количества в дюралайте цепочек светодиодов или лампочек.

Изготовление гирлянды из светодиодов

Последовательное соединение всех диодов в цепи позволяет получить мерцающую гирлянду, подключенную по самой простой схеме. С такой задачей под силу справиться каждому, кто обладает некоторыми знаниями в электронике и электрике, а для настоящего радиотехника это вообще задача, которая решается на раз-два. Единственное правило – четкое следование инструкции.

Очередность действий при сборке гирлянды светодиодной своими руками:

Определите оптимальное расстояние между соседними лампочками диодов.
Раскрутите провод и при помощи маркера нанесите отметки – предположительные места расположения огоньков

Лучше всего отступать 20-25 см от одного диода к другому.
В местах пометок при помощи острого лезвия ножа срежьте изоляцию с провода, только осторожно – не повредите его. Так крепить светодиоды будет легче.
На оголенные участки длиной до 3 см нанесите канифоль и немного припоя, упростив себе процесс крепления светодиодов.
На образовавшийся наплыв крепят диоды, припаивая ножки деталей к проводу

Такое крепление не отличается надежностью, потому имеет место усиливающая фиксация, которая одновременно и закрывает оголенные участки гирлянды светодиодной, своими руками сделанной.
Неширокий скотч нарезают на кусочки 3-4 см, которые будут использованы для изоляции диодов. Проделывать работу стоит так, чтобы в результате огонек оказался в своеобразном кармашке, крепко держащем его на проводе. Так обматывают каждую из точек освещения по всей длине провода будущей гирлянды.
После выполнения предыдущего шага приступают к герметизации верхней части кармашка, которую прорабатывают силиконовым герметиком. Это не только придаст конструкции дополнительную прочность, но и придаст диодам дополнительное свечение.
Справившись с семью простыми шагами, на завершающем этапе присоединяют резистор и блок питания к светодиодной гирлянде 220 В. В результате получится красивый и яркий элемент декора для дома, двора или новогодней елки.

Такую светодиодную гирлянду можно применять для наружной иллюминации. Но в этом случае рекомендовано использовать блок питания 8-12V. Схема монтажа гирлянды отличается простотой, но в любом случае без знания электрики не обойтись.

Восстанавливаем обрывы контактов

Нашли обрыв? Можно обойтись без пайки.
Достаточно зачистить провода и скрутить их.

Аккуратно пройдите лезвием по изоляции провода в одну сторону, немного придавливая его по поверхности и крутаните его. Делайте это аккуратно, чтобы не срезать лишние провода.
А еще можно использовать бокорезы или кусачки. Однако, как правило, у гирлянд достаточно хилые провода, и их легко повредить резкими движениями. Поэтому, лучше все же обойтись более щадящими методами снятия изоляции с проводов.
Еще можно снять изоляцию паяльником или спичками. Но и этот метод не очень хорош. Во-первых, выделяется много токсичного дыма. А во-вторых, не получится точно отмерить нужный отрезок снимаемой изоляции. И она может неравномерно расплавиться.
Снимаем изоляцию канцелярским ножом, если нет стриппера.
Далее сгибаем два провода параллельно друг другу и плотно скручиваем их оголенные части вместе в одну сторону.
Теперь аккуратно сдвигаем скрученную часть проводов назад к стороне изолированных, и скручиваем все изолентой.
Такой тип скручивания и изоляции будет намного качественнее, чем если бы провода были в одной полкости, а не параллельно друг другу.

Альтернатива изоленте

Еще можно использовать термоусадки. Но у них есть два главных недостатка по сравнению с обычной изолентой.
Первое это то, что нужно точно подобрать термоусадку по диаметру, чтобы она плотно облегала провод после нагрева.

А второе это то, что она сильно уступает изоленте по качеству изоляции. Все-таки лучше использовать изоленту, чем простую термоусадку. Тем более что, термоусадка со временем может полностью отойти от изолируемого контакта электрической цепи.

Гирлянды, востребованные в уличном декоре

К видам уличных гирлянд отнесем:

• Дюралайт. В такой модели светодиоды заключены в прозрачный шнур, который легко гнется и принимает разные формы. Изделия используются для создания надписей, рисунков, фигурок на плоских поверхностях.
• Клип лайт. Чаще всего этот вид уличных гирлянд можно встретить при декорировании деревьев и кустов. Они выглядят будто россыпь маленьких огоньков, хаотично и густо разбросанных по веткам. Украшение вызывает ассоциацию с инеем.
• Белт лайт. Гирлянда по форме напоминает нить, но только в этом случае используется более мощный кабель, а небольшие светодиоды заменяются крупными лампами (4-10 см в диаметре). Хороша эта подсветка для украшения фасадов зданий, торговых центров, мостов. Она уместна везде, где украшение необходимо рассмотреть с большого расстояния. Декор этого типа можно видеть на различных туристических теплоходах, открытых дискотечных площадках, в двориках кафе и ресторанов.
• Строб лайт. Такая модель уличной гирлянды похожа на предыдущую — разница заключается в лампах. В украшениях строблайт используют очень яркие стробоскопические элементы.

Электрогирлянды для улицы

Занавесы Сетки Бахрома для улицы

Клип Лайт

Дюралайт

Недоразумения

Самый неприятный сюрприз при ремонте – тонкие жилы проводов. Начинаешь удивляться, как всё это работает и до сих пор не рассыпалось. Становится понятной и цена изделия, и надёжность эксплуатации. Это и есть китайская гирлянда. Схема, ремонт и поиск разрывов – вот ваша дальнейшая участь. Соединение проводков, естественно, является самым слабым местом. Поэтому начинать поиск разрыва следует с коммутирующей коробочки.

Кроме удивительно тонких проводков, китайское изделие может порадовать быстрым выходом из строя управляющих цветовыми линиями тиристоров, а также основным контроллером. Для замены неисправных элементов чаще всего приходится искать отечественные аналоги либо переделывать схему целиком.

Плохая пайка

Если у вас вдруг перестала работать подсветка, в первую очередь всегда проверяйте именно пайку питающих и отходящих проводов. Вполне возможно, что весь контакт держался только за счет термоклея.

Стоит пошевелить проводок и контакта как ни бывало.

Самая распространенная проблема китайских гирлянд — это использование очень тонких проводков, которые просто отламываются в местах пайки на плате.

Чтобы такого не происходило, все контакты после припаивания должны быть залиты толстым слоем термоклея.

А еще при зачистке таких жил, советуют использовать не нож, а зажигалку. Вместо состругивания изоляции лезвием, слегка нагрейте и расплавьте ее огнем зажигалки.

После чего, ногтями просто снимите внешний слой, не повреждая сами жилы.

Замена блока управления Китайской гирлянды

Нет в наличии

Сообщить

о поступлении на склад

В избранное

FM радиоприемник-трансформер под контролем Arduino Nano — для самых продвинутых и целеустремленных. Радиотрансформер позволяет проявить как технические, так и творческие способности, так как подросток может создать свой авторский дизайн радиоприемника. FM-радио собирается из готовых модулей, каждый из которых представляет собой законченное устройство. Требуется пайка 2-х точек (перемычка). Набор ЕК-004А позволит ознакомиться с принципами построения ардуино-контроллерных систем на примере действующей модели FM-радиоприёмника. Модуль Arduino Nano поставляется уже «прошитым», поэтому даже ничего не понимающий в программировании пользователь, соединив все компоненты набора воедино согласно прилагаемой подробной инструкции, через 10 минут получит работающий радиоприёмник. Но, разумеется, радиоприёмник – это лишь демонстрация одного из многочисленных вариантов устройств, которые пользователь может разработать на основе поставляемого контроллера Arduino Nano.

Повреждение светодиода

Если контакты проводов в порядке и вы грешите на один из диодов, как можно проверить его неисправность? И самое главное, как его найти среди всей череды лампочек?

Прежде всего выключаете гирлянду из розетки. Начинаете с последнего диода. На него напрямую с блока управления приходит провод питания.

К этой же ножке припаян отходящий проводник. Он идет на следующую ветку светового канала. Вам же нужно тестировать диод между его двумя проводами питания (вход-выход).

Понадобится мультиметр и его несколько модернизированные щупы.

К кончикам щупов тестера, ниткой плотно приматываете тонкие иголки так, чтобы их острие выступало максимум на 5-8мм.

Сверху все заматываете плотным слоем изоленты.

Так как светодиоды припаяны, то просто вытащить их из лампочки как в обычных гирляндах здесь не получится.

Поэтому придется протыкать изоляцию жил, чтобы добраться до медных жил проводков. Переключаете мультиметр в режим прозвонки диодов.

И начинаете последовательно протыкать питающие провода возле каждого подозрительного диода.

Если у вас гирлянда не 220В, а 12В или 24В, которая подключается вот от такого блока питания:

то исправный светодиод от батарейки мультиметра должен загореться.

Если это подсветка 220V, то сверяете показания мультиметра.

На рабочих элементах они будут примерно одинаковыми, а вот неисправный покажет обрыв.

Метод конечно варварский и повреждающий изоляцию, зато вполне рабочий. Правда уличные гирлянды после таких проколов, лучше вне помещений уже не использовать.

Не горит один или несколько цветов

Одной из самых трудоемких поломок считается тот случай, когда в электрогирлянде не работает один или два цвета, к примеру, только красный либо желтый и синий, как на фото ниже. Это свидетельствует о том, что, скорее всего, перегорели лампочки в соответствующей секции.

Для начала все же рекомендуем разобрать крышку переключателя, он же блок управления, и проверить надежность всех соединений – контактов, припаянных к плате. Сразу же предлагаем просмотреть видео урок от юного мастера, в котором наглядно показано, что делать, если оборвался провод от платы контроллера:

Как выполнить простейший ремонт неисправности?

Если с виду все в порядке, значит, с большой вероятностью можно судить о том, что перегорела лампочка. Дело в том, что современные гирлянды устроены так, что все одноцветные лампы соединены последовательно и если какая-нибудь сгорит, свет погаснет на всей электрической ветви. Чтобы починить поломку, рекомендуется действовать так, как советует хороший старый учебник: разрезать гирлянду напополам и прозвонить оба участка. Далее действуете аналогичным образом с неработающей секцией: режете на 2 и снова проверяете и так до конца, как показано на схеме.

В результате Вы сможете определить, какая лампочка не рабочая и замените ее

Обращаем Ваше внимание на то, что такой метод ремонта целесообразно использовать в том случае, если электрогирлянда неразборная, как правило, китайская

Чтобы быстрее починить гирлянду своими руками, можно взять тестер и вместо щупов прикрепить на его концы иголки. С помощью иголок пробиваете последовательно каждый из участков цепи, чтобы игла прошла до токоведущей жилы, и ищите где сопротивление секции значительно отличается. Таким способом можно найти поломку и отремонтировать ее, прилагая меньше усилий.

Старые советские гирлянды на елку (без коробки) в этом плане более удобные, т.к. в них все лампы вкручиваются в патроны, и определить, какая лампочка не работает можно без паяльника и омметра методом исключения – взяв рабочий источник света и поочередно вкручивая его во все патроны. Другой же метод ремонта – с помощью тестера замерить сопротивление каждой лампы, пока не найдете перегоревшую.

Еще один способ, починить сломанную элекрогирлянду – проверить целостность общего провода. На плате с одной из сторон Вы увидите 5 припаянных проводков: 4 для свечения каждого из цветов и один общий. Вот если оборвался общий провод, его нужно просто подпаять.

Гирлянды со смешанным (последовательно-параллельным) включением ламп

3.1. Гирлянда типа «многоконтурное кольцо»

Увеличить количество ламп в одной гирлянде, не используя мощного источника питания и не повышая толщины проводов, позволяет смешанное (последовательно-параллельное) включение ламп на сетевое напряжение. Такие гирлянды содержат в себе сразу несколько последовательных контуров, включённых параллельно (рис. 4):

Как видим, дополнительные контуры позволяют практически неограниченно наращивать количество ламп в одной гирлянде. Кроме этого, если установить в каждый из контуров лампу с прерывателем («мигающую»), можно получить очень красивый декоративный эффект их хаотического перемигивания. Именно по этому принципу была построена советская двухконтурная новогодняя электрогирлянда «Салют» (рис. 9):

Зарубежные модели, использующие аналогичный принцип, могут содержать до 5 контуров и до 200 или более ламп в одной гирлянде. Не будет преувеличением сказать, что по этой схеме построено подавляющее большинство современных гирлянд с прямым питанием от сетевого напряжения и контроллером световых эффектов (в этом случае каждый из контуров питается от своего канала контроллера). Такие гирлянды могут иметь несколько типичных конфигураций, которые мы рассмотрим подробнее.

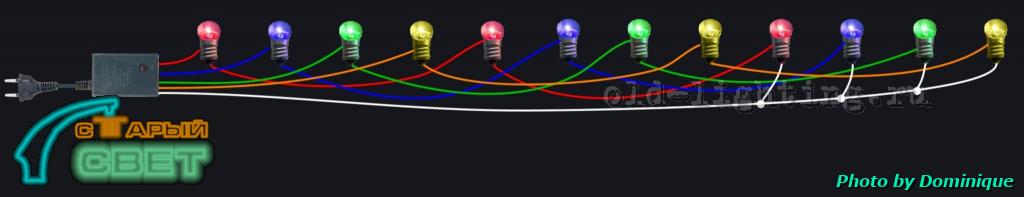

3.2. Гирлянда типа «многоконтурная нитка»

Последовательно-параллельная схема включения ламп является базовой для построения практически всех многоконтурных гирлянд с контроллером световых эффектов. Однако проще всего понять принцип её работы можно именно на гирляндах типа «многоконтурная нитка», где количество посторонних ответвлений и прочих сбивающих с толку «отвлекающих манёвров» минимально (рис. 10):

Наиболее часто встречаются варианты с 4 и 2 контурами (в первом случае каждый из имеющихся в гирлянде цветов управляется раздельно, а во втором цвета группируются по парам, чаще всего «красный-жёлтый» и «синий-зелёный»). Для управления ими используются соответственно 4- и 2-канальные контроллеры (они НЕ взаимозаменяемы!)

3.3. Гирлянда типа «сетка»

С появлением смешанной схемы количество гирлянд, построенных на её основе, стало расти как на дрожжах. Второй очень популярный вариант известен в обиходе как «сетка», так как имеет соответствующую конфигурацию (рис. 12):

На самом деле это всё та же «многоканальная нитка», уложенная определённым образом (рис. 13):

Обратите внимание, что в «сетке» обязательно присутствуют «лишние» провода, выполняющие исключительно несущую функцию (на рисунке они показаны серым пунктиром)

3.4. Гирлянда типа «занавес»

Это ещё один популярный форм-фактор новогодних гирлянд, в первую очередь предназначенный для украшения больших вертикальных поверхностей – окон, витрин, стен и т.д. На самом деле, он представляет собой всё ту же «многоканальную нитку», но разделённую на части, объединённые общим горизонтальным проводом (рис. 14):

На рисунке 14 серым пунктиром показаны границы между «нитками» занавеса (все провода в пределах одной нитки увязываются в один жгут).

3.5. Гирлянда типа «сосульки»

По сути, это несколько видоизменённый (и чуточку упрощённый) вариант предыдущей гирлянды типа «занавес». Отличается он тем, что в разных нитках присутствует разное количество ламп, а также отсутствием упорядоченности в управляемых цветах. Чаще всего гирлянды этого вида бывают вообще одноцветными, причём могут вовсе не содержать контроллера (рис. 15):

Гирлянды со светодиодами

Все показанные выше схемы были построены с использованием миниатюрных лампочек накаливания низкого напряжения (3-24В). Они в полной мере подходят для ретро-гирлянд, выпущенных вплоть до 90-х годов прошлого века. Однако на сегодняшний день основная масса электрогирлянд строится на основе светодиодов. Действительно, светодиоды потребляют меньшую мощность, и при этом дают больше света и обеспечивают более яркие и чистые цвета. Что при этом меняется в схемах?

На самом деле, ничего существенного. Кроме одного нюанса: так как в отличие от лампы накаливания светодиод должен запитываться не стабильным напряжением, а стабильным током, любые цепи со светодиодами должны иметь стабилизатор тока или токоограничивающий элемент (в простейшем случае – резистор).

4.1. Гирлянды с последовательным включением светодиодов

Когда несколько светодиодов подключены последовательно к источнику постоянного напряжения, должно выполняться два главных условия:

N × U_LED < U_c иI = U_с / [N × (U_LED/I_LED)+ R) < I_LED,

где N – количество светодиодов в цепочке, U_LED – номинальное падение напряжения на светодиоде, U_c – напряжение сети (230В), I_LED – номинальный ток одного светодиода, I – общий ток в цепи гирлянды, R – сопротивление балластного резистора. Схема в этом случае будет выглядеть, как показано на рис. 16:

Мощность резистора должна быть подобрана таким образом, чтобы при работе гирлянды он не перегревался. Неправильный подбор резистора (что, к сожалению, иногда встречается у гирлянд китайского кустарного производства) может привести даже к воспламенению гирлянды!

4.2. Гирлянды с параллельным включением светодиодов

Параллельное включение светодиодов встречается, в основном, в гирляндах с питанием от батареек и от розеточных адаптеров постоянного тока. Схема включения в этом случае полностью аналогична параллельному включению обычных ламп, однако каждый диод должен содержать индивидуальный балластный резистор (рис. 17):

По схеме можно видеть, что чем больше будет разница между напряжением батареи и рабочим напряжением светодиодов, тем больше будут суммарные потери на балластных резисторах. По этой причине производители гирлянд стараются сделать напряжение батареи максимально близким к номинальному напряжению используемых светодиодов (обычно 3–3,6В). Иногда в гирляндах с батарейным питанием пренебрегают установкой резисторов, в этом случае ограничение тока обеспечивается внутренним сопротивлением батареи, чего делать не следует. Это приводит к повышенной скорости расхода заряда батареи, а также к перегрузке и выходу из строя отдельных светодиодов.

Итак, мы рассмотрели основные схемы, по которым строятся новогодние гирлянды, а также основные конфигурации («нитка», «кольцо», «многоканальная нитка», «сетка», «занавес», «сосульки»), соответствующие этим схемам. Понимание принципа, по которому построена та или иная гирлянда, существенно облегчает её ремонт. Впрочем, ремонту у нас посвящены специальные статьи прошлых лет:

Монотонная проверка гирлянды

Если вы не обнаружили проблем с проводами, вилкой или устройством управления, то следующий шаг – это проверка целостности светодиодов или лампочек.

Светодиоды или лампочки в гирляндах, как правило, соединены последовательно.
Достаточно выйти из строя хотя бы одному светодиоду, и ток перестанет идти по цепи.

От чего выходят из строя лампочки и светодиоды в гирляндах

Как правило, основные причины это:

1. Сетевые помехи и пульсации;
2. Физические повреждения;
3. Перегрев;
4. Плохое качество деталей.

Сетевые помехи негативно виляют на работу лампочек и светодиодов.
Физические повреждения – ну тут понятно, что раз физически лампочка или светодиод повреждены, то они не смогут работать.

А вот с перегревом и плохим качеством деталей другое дело. Проблема в том, что лапочки и светодиоды (особенно они) достаточно чувствительны к окружающей температуре.

Когда гирлянда работает, она немного нагревается. Это обычное явление, но именно из-за этого сопротивление p-n перехода светодиода уменьшается.
А раз оно уменьшается, значит и повышается протекаемый ток. И рано или поздно у одного из светодиодов наступает пробой p-n перехода.
С лампочками происходит немного по другому. У нити накала конечно же, не такая зависимость. Там протекают другие процессы. Но проблема в целом схожа.

Нет никакого смысла дорабатывать гирлянды. Это выйдет дороже, чем она стоит в несколько раз. И еще нужно позаботиться об изоляции резисторов и места пайки.

Визуальный осмотр

Внимательно осмотрите лампочки или светодиоды на целостность. Они не должны быть мутными, поврежденными или с надрывами. Заметили такой? Значит его надо либо поменять, либо соединить провода в месте обрыва друг с другом.

Ищем при помощи подсветки

Также можно проверить целостность лампочек или светодиодов просто подсветив их.
С подсветкой сразу будут видны помутнения у светодиода или обрыв нити накала у лампочки.

Прозвонка светодиодов мультиметром

Переключите мультиметр в режим прозвонки.
Светодиод, как и обычный диод, проводит большой ток только в одном направлении, но при этом он начинает светиться. Если подключить щупы мультиметра к светодиоду в прямом направлении (плюс к аноду, а минус к катоду), то светодиод загорится. Но загорится он тускло из-за того, что мультиметр подает небольшое напряжение в этом режиме, чтобы не повредить p-n переход проверяемой детали.

Если светодиод или провода достаточно большие, то батарейки мультиметра попросту не хватит, чтобы зажечь светодиод. Поэтому, смотрите на показания мультиметра. Исправный светодиод покажет какое-то значение на мультиметре. А если вы не правильно измеряете или деталь неисправна – мультиметр покажет обрыв (бесконечность или цифру 1 слева на дисплее).

Сделать такие щупы можно либо при помощи пайки, либо примотав ниткой иголку к щупам мультиметра и дополнительно все это зафиксировав изолентой.

Если вы решили сделать такие щупы — делайте их покороче, не такими. Какие они представленные в данной статье. Длинные иголки после частых измерений могут погнуться.

Два метода прозвонки

Есть два варианта измерений щупами с иголками.

Первый – это попытаться пролезть через изоляцию светодиода.
Это не всегда работает.

Второй – прокалывание проводов.
Тоже не очень хороший метод. Если гирлянда уличная – провода начнут гнить от мелких проколов.

А тактика простая. Делите гирлянду на два отрезка, и постепенно сокращаете их медленно доходя до центра.

Если вы решите поставить новый светодиод взамен старого – он должен быть по мощности аналогичен остальным. Иначе он перегорит.

Из гирлянды как правило, можно удалить максимум 3-5 светодиода, в зависимости от ее размеров. Если удалите больше – гирлянды быстро снова сломается. На этот раз число сгоревших светодиодов будет больше.

Все вышеописанное справедливо и для лампочек.

Плохая пайка

Если у вас вдруг перестала работать подсветка, в первую очередь всегда проверяйте именно пайку питающих и отходящих проводов. Вполне возможно, что весь контакт держался только за счет термоклея.

Стоит пошевелить проводок и контакта как ни бывало.

Самая распространенная проблема китайских гирлянд — это использование очень тонких проводков, которые просто отламываются в местах пайки на плате.

Чтобы такого не происходило, все контакты после припаивания должны быть залиты толстым слоем термоклея.

А еще при зачистке таких жил, советуют использовать не нож, а зажигалку. Вместо состругивания изоляции лезвием, слегка нагрейте и расплавьте ее огнем зажигалки.

После чего, ногтями просто снимите внешний слой, не повреждая сами жилы.

Как правильно выбрать изделие

Для начала определитесь, где будете использовать гирлянду. Для высокой влажности выбирайте решения с уровнем защиты IP 44 и более. Учтите цвет шнура — иначе он будет сильно выделяться на поверхности. Если покупаете декор для украшения ели, длина самой гирлянды должна быть в три раза больше, чем высота дерева. Можно выбрать и более длинное украшение.

Часто проблема возникает и с подключением изделий, поэтому убедитесь, что провод для подключения к розетке составляет не менее 1,5 м — это для домашних условий. При выборе уличных гирлянд он должен быть не меньше десяти метров. Обязательно и наличие контроллера, который позволяет переключать режимы, управлять эффектами.

Не рекомендуется приобретать дешевые гирлянды с китайских сайтов или у продавцов, которые не могут предоставить на свою продукцию документацию. Это вопрос не только качества декора, но и его безопасности для дома и людей.

Что понадобится для умной гирлянды

У меня все компоненты остались после разборки старой прошлогодней гирлянды, докупать ничего не потребовалось. Если у вас не найдется всего необходимого, можно запросто докупить в ближайшем магазине радиодеталей.

Вот минимальный набор нужных штук:

Самое главное – плата управления с Wi-Fi

Плата управления на базе микроконтроллера ESP8266 NodeMCU или Wemos D1 mini.

Любое количество адресных светодиодов. Это могут быть как отдельные диоды, спаянные последовательно, так и кусок уже готовой адресной ленты.

Блок питания на 2A. Подойдет практически любая мощная зарядка для смартфона. Если диодов в гирлянде будет меньше 30, можно будет использовать адаптер на 1А. В случае использования более 90 диодов, поищите блок питания 3А.

Гирлянду можно запитать даже от PowerBank. Такой вариант очень удобен, если размещать диоды вдали от розетки.

Операционная система Windows для быстрой прошивки модуля. Подойдет как компьютер с установленной ОС, так и виртуальная машина с прокинутым USB-портом.

Можно произвести прошивку и в macOS, но сделать это будет на порядок сложнее и не так удобно.

Вязаная гирлянда крючком

Если нравится делать бумажные цепочки, но хотите, чтобы они были сделаны из чего-то более прочного, попробуйте сделать вязаную гирлянду крючком. Выглядит уютно и так по-домашнему. Эта гирлянда — идеальный вариант для тех, кто занимается вязанием крючком. Вы можете связать цепочку крючком разных цветов, чтобы она напоминала бумажную цепочку.Помните, как в детстве делали бумажные цепочки? Все их делали в школе, чтобы украсить класс на Новый год — веселый и простой способ добавить немного праздничного настроения. Но, к сожалению, это одноразовая поделка. Поэтому вязаная гирлянда, это идеальное решение, которое сочетает в себе ностальгию по школьным бумажным цепочкам с долговечностью пряжи. Да, связанная крючком гирлянда прослужит намного дольше, ее можно использовать снова и снова. Как связать узор, читайте в инструкции на сайте.

Источник фото: mypoppet.com.au/makes/crochet-paper-chain-christmas-garland/

Гирлянда из мешковины: простой новогодний проект без шитья

Цепочки — традиционный способ сделать самодельную новогоднюю гирлянду. Вместо бумаги используйте ленту из мешковины. Это позволит повторно использовать гирлянду на долгие годы, ну и согласитесь, мешковина выглядит довольно оригинально, такое себе украшение в фермерском стиле. Шить ничего не надо, просто используйте горячий клей. Используйте усилитель жесткости ткани.

Источник фото: factorydirectcraft.com/factorydirectcraft_blog/how-to-make-a-no-sew-burlap-chain-christmas-garland/

Гирлянда из трубочек для коктейля

Эти гирлянды из трубочек для коктейля будут потрясающе смотреться на вашей новогодней вечеринке. Если у вас есть время до Нового года, можете превратить их в украшения для своей елки! Необходимые материалы: золотая и серебряная аэрозольная краска, пластиковые трубочки для коктейля (много), стяжки , ножницы , золотой шпагат , пистолет для горячего клея.Процесс простой и не займет много времени.

1. Сначала свяжите вместе приблизительно 20-25 соломинок.
2. Оберните пучок пластиковой стяжкой и затяните — чем плотнее, тем лучше.
3. В хорошо проветриваемом помещении покрасьте связку аэрозольной краской из баллончика. Нанесите, по крайней мере, три слоя, пока все соломинки не будут хорошо покрыты.
4. Нанесите горячий клей на кончик трубочки.
5. Оберните шпагат петлей вокруг места с нанесенным клеем.
6. Сожмите и держите, пока клей не высохнет.
7. Повторите то же самое с другими пучками на расстоянии примерно 25 см.

Когда все высохнет, ваша гирлянда из трубочек готова.

Источник фото: ohhappyday.com/2014/12/new-years-straw-starburst-garland-diy/

Посмотрите примеры, какие еще можно сделать гирлянды из пластиковых трубочек для коктейлей.

Многоуровневая гирлянда из помпонов с кисточками

Эта очаровательная гирлянда из помпонов обязательно будет вызывать у вас улыбку каждый раз, когда на нее посмотрите !

С помощью этого пошагового руководства вы научитесь делать шарик из фетра, помпон и гирлянду с кисточками. Инструкция немного длинная, но не сложная. Просто воспользуйтесь ссылкой, и скоро у вас к Новому году будет новая красивая гирлянда.

Источник фото: sweetredpoppy.com/diy-tiered-tassel-garland/

Как изготовить светодиодную ленту своими руками

Копию LED-полосы фабричного производства изготовить в домашних условиях очень трудно. Она представляет собой печатную плату на гибкой основе, на которой смонтированы светодиоды и резисторы серии SMD. В домашних условиях эти материалы можно заменить текстолитовой полоской и обычными светодиодами и сопротивлениями, на ножках.

Необходимые инструменты и материалы

Для самостоятельного изготовления светодиодной ленты необходимы следующие инструменты:

• ножницы или резак для отрезания текстолитовой полосы;
• шило или тонкое сверло, соответствующее толщине ножек светодиодов и резисторов;
• паяльник с припоем и канифолью;
• строительный фен для прогрева термоусадочной трубки.

Кроме инструментов, необходимы следующие материалы:

• Светодиоды. Количество зависит от напряжения, необходимого для работы каждого из светодиодов, напряжения питания – 12 В или 24 В, и желаемой яркости. Самодельная полоса подключается также к батарейке или USB. При изготовлении RGB-ленты диоды нужны разных цветов – красные, зеленые и синие.
• Резисторы. Они необходимы для ограничения тока, протекающего через светодиоды.
• Полоса гетинакса или текстолита толщиной 0,5 – 1 мм. При наличии фольгированного гетинакса можно изготовить печатную плату.
• Отрезки провода для монтажа схемы. Сечение может быть любым, но не более 0,35 мм2, иначе они будут слишком жесткими.
• Полоска, вырезанная из непрозрачной пластиковой бутылки или другой тонкой пластмассы. Размеры этой полосы совпадают с размерами текстолитовой полоски.
• Прозрачная термоусадочная трубка. Диаметр должен позволять надеть ее на готовую полосу, а длина на 30 мм больше ее.

Процесс изготовления

Изготовление самодельной светодиодной полоски состоит из нескольких этапов:

1. Составление принципиальной схемы. У каждого светодиода есть номинальное напряжение и ток. Исходя из этого, они соединяются группами последовательно с токоограничивающим резистором. Его номинал и мощность можно рассчитать по закону Ома или воспользоваться одним из онлайн-калькуляторов.
2. Отрезается текстолитовая полоска. Длина и ширина полоски должны позволять разместить на ней все элементы схемы.
3. Шилом или тонким сверлом сверлятся отверстия для монтажа деталей. Светодиоды размещаются в ряд, на одинаковом расстоянии друг от друга, а резисторы между ними, сбоку или с обратной стороны полосы, в зависимости от местных условий. Для изготовления RGB-полоски светодиоды располагаются с чередованием цвета.
4. В просверленные отверстия вставляются элементы полосы.
5. Отрезками провода с помощью паяльника соединяются все элементы согласно схеме.
6. Припаиваются провода для подключения.
7. Для придания конструкции более эстетичного внешнего вида полосы со светодиодами и вырезанная полоса из бутылки помещаются в прозрачную термоусадочную трубку. Полоса из бутылки размещается с задней стороны полоски со светодиодами.
8. Термоусадочная трубка прогревается феном для стягивания всех деталей в одно целое. Для использования конструкции в воде, например, в аквариуме, ее концы герметизируют силиконовым герметиком. Это делает конструкцию водонепроницаемой.

Схема китайской гирлянды — мигающая

На последок рассмотрим еще одну распространенную схему китайской гирлянды. Здесь она не много модифицирована под российские комплектующие, но от этого она ничем не отличается, от китайской.

Как и в предыдущих китайских гирляндах переменное напряжение сети проходя через тиристор и диодный мост попадает на контроллер. Напряжение выпрямляется, проходя сквозь конденсатор — дополнительно сглаживается и заходит в контроллер.

Далее — смотрите первую схему в статье, и все идет аналогичным образом. Ничего сложного или сверхестественного.

https://youtube.com/watch?v=eJcamA_WU3M

Похожие записи:

Как расшифровывается кабель сип: его виды и особенности Актуальность применения влагозащищенной розетки закрытого или открытого типа и варианты ее месторасположения в комнате Степень защиты электрооборудования Топ-5 виртуальных генераторов звуковых частот для пк и смартфонов ⚡️ лучшие устройства защиты от импульсных перенапряжений на 2021 год Что такое нихром? свойства и применения нихрома. описание нихрома
