Фронтальная акустика в авто и ее установка

Содержание

Количество колонок в автомобиле

Ставить в автомобиль 2 динамика или 4 динамика, а может 6? На чистоту звука влияет качество колонок, а не их количество. Очень многие автовладельцы ограничиваются двумя среднечастотными компонентными динамиками в передних дверях и пищалками на стойках, сзади же ставится сабвуфер, который отыгрывает низкие частоты. Таким образом, весь спектр звука в автомобиле раскрыт.

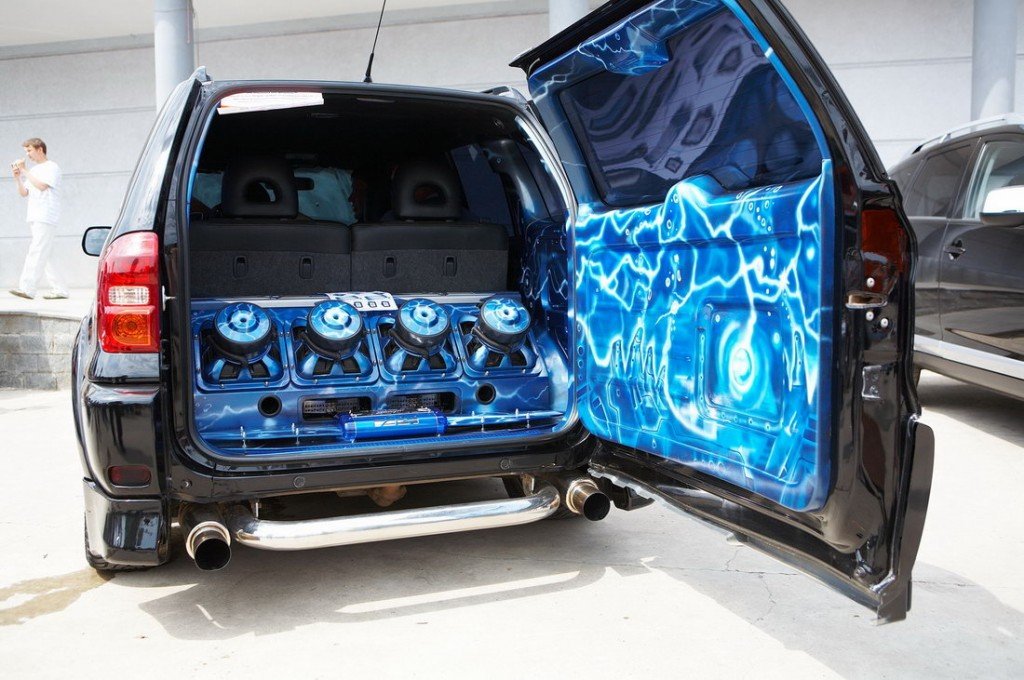

Также популярен вариант установки 4-х коаксиальных динамиков, в передние двери 2х-3х полосные, в заднюю полку 3х-4х полосные. Количество колонок, которые можно установить, ограничен лишь размером автомобиля и желанием его владельца. На различных конкурсах по автозвуку можно увидеть автомобили с десятками колонок, установленных по всей машине. Вам вполне может хватить 2 динамиков в передних дверях, все зависит от музыкальных предпочтений.

Подключение

При замене колонок или установке новых обратите внимание на качество и состояние проводки. Тонкие, с соединениями на «скрутках» провода не способны передавать звук качественно и без потерь

Существует специальная проводка для передачи аудиосигнала – представляет собой многожильный медный или серебряный экранированный кабель.

Для чистого и качественного звука необходима установка такой проводки. Протянуть новые провода взамен старых довольно просто, привяжите к концу старой проводки новый кабель и аккуратно протягивайте за другой конец провода

В процессе подключения очень важно не перепутать полярность, широкая клемма на динамике – это плюсовой контакт

При подключении колонок через усилитель проводка от магнитолы протягивается до места расположения усилителя, а от него расходится к колонкам. Провода питания усилителя не должны протягиваться вместе с аудиопроводкой, желательно разнести их подальше друг от друга, так можно избежать помех от наводки. Усилитель нагревается при работе, для его нормального охлаждения требуется свободное пространство.

Важно не забыть подключить аудиосистему через предохранитель, мощность которого рассчитывается по формуле «Выходная мощность/12вольт=количество ампер предохранителя». Например, установлены 4 колонки по 40 Вт каждая /12=13.3, ставим плавкий предохранитель 15А

Электрическая схема соединений

Хотя большинство магнитол обладают разными количеством выходов и входов, отыскать метод подключения их к сети 220 Вольт при изготовлении домашней аудиосистемы несложно. Стандартная электрическая схема подключения кабелей выглядит так:

Для питания системы используется обычный блок питания старого ПК. Перед тем как подключить его к системе, нужно проверить, что устройство обладает достаточной мощностью, чтобы получить 5 ампер.

Необходимы разъёмы для подключения:

Источники питания типа ATX необходимо подключать через управляющие разъёмы. Они находятся на 24 – пиновой гребёнке.

На изображении показано, какие провода необходимо подключать к автомагнитоле.

Спинка устройства имеет следующий вид:

У различных видов магнитолы место установки питания, число выходов звука и иные параметры могут отличаться. Не меняются только цветовые обозначения кабелей.

Аудиосистема без усилителя

Если акустика играет напрямую от магнитолы, алгоритм действий следующий:

  1. Подберите тестовые треки любимых жанров. Желательно ориентироваться на композиции с богатым акустическим наполнением.
  2. Включите головное устройство (ГУ), запустите тестовый трек.
  3. Определите акустический предел АС. Для этого увеличивайте громкость до появления «хрипов», после чего немного убавьте звук.
  4. Настройте верхние и нижние частоты. Басы ставьте на максимум.
  5. Опцией FADER отрегулируйте соотношение громкости фронтальной и тыловой акустике со смещением на фронт (обычно на 15% и более).
  6. Опцией BALANCE подстройте левый и правый каналы таким образом, чтобы не было ощущения, что звук идет только из динамиков со стороны водителя.

Подготовка

На этапе предварительной подготовки владелец автомобиля разрабатывает схему подключения усилителя с учетом расположения штатного оборудования. Если в конструкции автомобиля будут установлены дополнительные громкоговорители (например, сабвуфер или высокочастотные динамики), необходимо продумать методику монтажа устройств. Исходя из полученных данных, владелец автомобиля приобретает кабели питания, межблочные шнуры с тюльпанами, дополнительные элементы декора и прочие детали, необходимые при установке усилительного оборудования.

Провода

Чтобы подсоединить усилок к бортовой сети автомобиля, нужен специальный кабель, рассчитанный на ток, потребляемый дополнительным оборудованием. Шнур подбирается, исходя из мощности установленных компонентов с учетом дополнительных тепловых потерь (до 30%). Например, при коммутации 2-канального усилителя с номинальной мощностью 200 Вт следует учитывать тепловые нагрузки, которые составляют около 60 Вт. Полученное значение мощности требует использовать кабель, рассчитанный на 21,6 А (рекомендуется сделать запас по прочности еще на 10-15%).

Для расчета сечения провода существуют специальные таблицы, отображающие зависимость диаметра кабеля от передаваемого тока. Для монтажа следует использовать шнур с медной жилой, не разрушающейся при вибрационных нагрузках

При покупке кабеля следует обратить внимание на толщину и характеристики изоляции, поскольку материалы низкого качества самопроизвольно растрескиваются при снижении температуры до -15°С

Предохранитель

В цепи питания усилителя в авто необходимо установить предохранитель, предотвращающий воспламенение изделия при коротком замыкании (например, из-за разрушения изоляции кабелей питания). В конструкции оборудования предусмотрены штатные элементы защиты, дополнительная вставка располагается около клеммы аккумулятора. Чтобы правильно подключить автомобильный усилитель, необходимо применять предохранители с номиналом не более 50 А.

Межблочный кабель

Смонтированный усилитель нужно подключить к головному устройству специальным межблочным кабелем, оборудованным защитой из металлической сетки. Экран снижает вероятность появления помех, возникающих при работе системы зажигания и электронных компонентов автомобиля. Не рекомендуется прокладывать коммутационные шнуры вблизи штатных блоков управления и электрических двигателей, установленных в климатической установке транспортного средства.

https://youtube.com/watch?v=n406xDzeQ18

https://youtube.com/watch?v=GtZz49zgNJY

https://youtube.com/watch?v=86SjsX1HUwE

Какая должна быть автомагнитола?

Качественного автозвука без хорошей магнитолы просто не добиться, поэтому это первое, о чем необходимо побеспокоиться. Как и остальные составляющие, головное устройство влияет на качество звука и даже если у вас будет хороший саб и усилитель, а сама магнитола окажется полным шлаком, то о хорошем звуке можете забыть .

Качество сборки

При выборе ГУ (головного устройства) я рекомендую опираться в первую очередь на бренд и качество сборки. Pioneer и Alpine — бренды которые хорошо себя зарекомендовали на современном рынке. В среднем за 4000-12000 вы купите довольно неплохую магнитолу. Такие монстры как McIntosh, Denon и Nakamichi больше рассчитаны профессионалов.

Ну, а если ваш бюджет слишком ограничен и вы все равно не хотите прислушиваться к советам, то обратите внимание на Mystery, Prology, Challenger и тд. Здесь можно дать один совет: помните — лучше купить не навороченную, а качественную магнитолу для прямого назначения

Большинство производителей второго эшелона предлагают устройство напичканное бестолковыми функциями, которые мало того что почти не работают, так и пользоваться в принципе ими вам не придется

Здесь можно дать один совет: помните — лучше купить не навороченную, а качественную магнитолу для прямого назначения. Большинство производителей второго эшелона предлагают устройство напичканное бестолковыми функциями, которые мало того что почти не работают, так и пользоваться в принципе ими вам не придется.

Узконаправленное устройство справится со своей задачей намного лучше мультимедийного комбайна — это было проверено уже много раз.

Количество линейных выходов

Далее, мы смотрим на количество линейных выходов. Один линейный выход позволяет подключить один двух канальный усилитель. Два выхода позволит подключить четырех канальный усилитель и тд. Более подробно про усилители написано в другой статье.

Ниже представлена простая схема, которая должна помочь понять суть линейных выходов.

Помните, если в магнитоле отсутствуют линейные выходы то нам это неинтересно и следует присмотреться к другому устройству.

Управление, дизайн

Да, именно на управление. При выборе магнитолы тыкаем на все кнопки, проверяем джойстик, смотрим где спрятаны настройки эквалайзера, как быстро перключается трек и тд. Если есть лишние деньги то лучше вложить их в проводку то можно купить магнитолу с навороченным дизайном. Хотя лично я предпочитаю поражать людей качественным звуком, а не понтами.

Стоит отметить, что в условиях частой фальсификации продукции, конкретно указать, какая лучше магнитола практически невозможно, поэтому приобретение автомобильной системы даже в фирменных магазинах обязательно должно сопровождаться «живой» проверкой параметров.

Более подробно о выборе магнитолы написано здесь — Как выбрать автомагнитолу

https://youtube.com/watch?v=fxZbGC1pnb0

Схемы разъемов автомагнитолы

Схема автомагнитолы fujitsu ten

В процессе подключения автомагнитолы без схем распиновки не обойтись никак. При этом каждая модель имеет свой, обособленный вариант подключения.Список сокращений: *КП – красный *КРП — коричневый *ЖП – желтый *ЧП – черный *ЗП – зеленый *СП – синий *СРП – серый *ЗЗ – замок зажигания

Штатные Тойота

Рассмотрим ниже схем штатных автомагнитол для автомобиля Тойота:

Индивидуальная схема разъемов

  • СРП отвечает в данном случае за плюс ACC (ЗЗ). Когда поворачивается ключ в ЗЗ на положение ACC, на магнитолу подается питание и она включается;
  • Никакое подключение не обходится без массы (минуса) и в данном случае это КРП;

Схема автомагнитолы redpower

  • Чтобы обеспечить постоянный ток (питание), нужно будет воспользоваться СП с желтой канвой. Подключение этого провода даст следующие результат: даже при выключенном ЗЗ на головное устройство будет подаваться ток, но включаться магнитола не будет;
  • Подсветка также необходима. В данном случае за нее отвечает провод ЗП.

Схема автомагнитолы rd4

Штатные Деу Нексиа

Ниже приводится предположительная схема распиновки штатных магнитол Деу Нексиа:

Схема автомагнитолы для нексия

  • В данном случае за питание ACC отвечает уже провод ЖП;
  • Чтобы обеспечить массу, надо использовать ЧП;
  • Основное питание подается посредством КП;
  • За антенну отвечает СП.

Что касается проводов для акустики, то распиновка подробно показана на схеме выше.

Двухполосный фронт и сабвуфер

Это самая распространенная аудио система для автомобилей, так как состоит из незначительного числа компонентов и отличается простотой установки. Состав системы может быть произвольный (сабвуфер, пищалки и т.д.) или строго регламентируемый (двухкомпонентная акустическая система). Простота установки совсем не означает, что звук будет низкого качества. Звучание зависит от правильной настройки схемы автозвука в транспортном средстве.

Настройка системы может осуществляться по 2 типовым схемам:Первый вариант предполагает настройку механизмов фильтрации кроссовера и регулировки уровня чувствительности входных сигналов на усилителе Gain. Для дополнительной подстройки системы необходимо:1. включить фильтр низких частот HPF на автомагнитоле (так же как и усилителе) для 1-го и 2-го сигнала;2. настроить срез для 3-го и 4-го канала (в области 80 ГЦ);3. включить LPF;4. установить срез, равный срезу 1-го или 2-го канала (можно немного выше).На усилителе сначала необходимо отрегулировать чувствительность входящих сигналов для 1-го и 2-го каналов, а потом «подогнать» под данные критерии чувствительность 3-го и 4-го канала.Второй вариант предполагает канальную настройку системы. Этот способ используется для процессорной магнитолы. Все ее параметры настраиваются на ГУ (исключение — чувствительность сигнала). Получение идеального звука зависит от штатной акустики, а точнее — верхов среднего баса и низов пищалки

Настройка их среза осуществляется в районе 80 Гц.Важно!1. Размер мидбаса можно резать в районе 67-70 Гц, при условии, что они точно воспроизводят звук ниже 80 Гц.2

В беспроцессорной системе «Двухполосный фронт и сабвуфер» возможен провал баса в области среза. Этот недостаток можно скорректировать, если поменять полюса акустического провода сабвуфера (или переключить фазу устройства на магнитоле при наличии такой функции).

Вопрос проводки

В ходе прокладывания проводки необходимо учитывать несколько важных правил.

  • При отсутствии в дверях специализированных отверстий для протягивания проводов их придется сверлить своими силами.
  • Провод не должен проходить без защиты через металл и пластик. В целях безопасности рекомендуют использовать кольца-прокладки. Они фиксируются с внутренней стороны и предотвращают контакт проводки с обшивкой.
  • Кабель до головного устройства следует прокладывать под обшивкой салона. Оптимальный вариант — фиксация кабеля от колонок к основной проводке с помощью изоленты.

Маркировка проводов

Большинство акустических систем комплектуются набором кабелей, которые имеют цветную изоляцию. Так, FR (передний правый динамик) помечается серым цветом, FL (передняя левая колонка) обозначена белым цветом. Схожим образом отличаются и провода для задних колонок. Для правой задней (RR) используют фиолетовую изоляцию, для левой (RL) — зеленую. Кабель на “-” обладает тем же цветом изоляции, что и на “+”, но дополнен черной полосой.

Если у проводов для подключения динамиков вся изоляция выполнена в одном цвете, кабель необходимо маркировать. Это позволит подключить колонки к магнитоле в машине быстро и правильно.

При установке автомагнитолы полезно знать

В процессе установки и подключения магнитолы в автомобиле зачастую возникают нестандартные ситуации, которые не возможно предусмотреть ни в одной инструкции.

Так, если при установке автомагнитолы использовать штатную автомобильную антенну, то иногда длины ее провода может не хватать. Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца. У них антенное гнездо расположено на “хвостике” длинной всего сантиметров пятнадцать.

В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов. Если сделать этого не удастся, тогда, скорее всего, придется снимать консоль и втыкать штекер антенны на ощупь уже после установки автомагнитолы в контейнер.

Кстати, примерно после получаса такой «камасутры» вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио.

Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой. Но перед этим не забудьте снять лицевую панель управления – она обычно отсоединяется кнопкой «Release».

Где и как установить

Перед тем как приступить к работе, следует выбрать подходящее место для монтажа. В некоторых моделях авто предусмотрены ниши для размещения динамиков. Этот факт облегчает задачу. Если место для колонок не подготовлено производителем, то его нужно выбрать самостоятельно.

Переднюю пару динамиков советуют установить в машину на крайних участках торпеды. Еще один подходящий вариант — корпус передних дверей. В этом случае достигается не только высокое качество звучания, но и максимально надежная фиксация прибора. Чтобы встраивать динамики в двери, замеряют диаметр колонки и вырезают для нее отверстие в обшивке двери.

Заднюю пару динамиков чаще всего размещают размещают на поле в багажном отделении. Однако для достижения хорошего звучания потребуется доработка. Штатную полку багажника убирают, а на ее место устанавливают акустический подиум с динамиками.

Система акустики

Треки для настройки автоакустики

коаксиальная акустика – характеризуют такие достоинства, как компактность при невысокой стоимости с удобством в установке. Ее недостатки — возможные погрешности во время звучания.

Места установки акустики

Настройка акустики в автомобиле с помощью дисков

Установку акустики можно проделать в таких местах:

  • В штатных местах двери, что способствует экономии времени и денег. Также дизайн авто останется нетронутым.
  • На акустический подиум в двери – возможна установка динамиков большего размера и подобрав оптимальный угол для прослушивания.
  • В специально подготовленных местах – это предоставит возможность настроить лучшее звучание и оригинальный внешний вид.

Фронтальная акустическая система

Данная система нуждается в особом внимании. При правильной установке фронтальной акустики, не потребуется дополнительной настройки компонентов аудиосистемы, в противном случае все действия по улучшению будут просто бессмысленны. Именно за счет этой фронтальной акустики формируется звучание аудиосистемы. Для того чтобы повысить качество фронтальной акустики используют двухкомпонентные, иногда и трехкомпонентные системы для каждой полосы с отдельными динамиками и кроссоверами (фильтрами разделительными).

Как настроить акустику в машине правильно

Тыловая акустика

В задачах тыловой акустики стандартных систем является обеспечение комфорта для пассажиров сзади. И поэтому, не настолько высоки предъявляемые требования и, чаще всего коаксиальная акустика используется, как тыловая.Как выбрать акустику:

  • подобрать характер звучания;
  • разобраться в чувствительности модели;
  • разобраться с размерами и глубиной акустики, провести сравнение с размерами подобранных посадочных мест.

Звучание акустики

Для правильного выбора акустики следует сделать выбор музыкального сопровождения в машине:

  • для любителей мягкого звучания предлагается воспользоваться акустикой с шелковыми твиттерами;
  • для любителей напористого и детального звучания – выбрать акустику с металлическими твиттерами.

Конечно, эти предложения условны и предлагается прослушать подобранную акустику прямо на стенде. Звучание в магазине будет практически таким же, как и в автомобиле.

Мощность и чувствительность

Как правильно настроить акустику в машине

Обозначение чувствительной акустики проходит в децибелах. Чем больше децибелов, тем чувствительнее становится динамик. Уже доказано, что у динамиков низкой граничной частоты чувствительность хуже, в сравнении с менее «басовитыми», а динамик небольшого размера оказывается менее чувствительным, нежели крупный. Чувствительность оказывает влияние на мощность, которую потребуется подвести к динамику, чтобы получить необходимую громкость. Чем чувствительность выше, тем мощности потребуется меньше. То есть, от этого будет зависеть, насколько хорошей будет работа динамиков, зависящих от головного устройства и потребуется ли дополнительный усилитель. При этом не стоит забывать, что работа динамиков на максимальной мощности – это терзание своих ушей визгом и хрипом.

https://youtube.com/watch?v=G4MKc3oCZAg

Стандартный путь

Самодельный музыкальный центр можно создать из старой автомобильной магнитолы. Большинство таких устройств имеют мощный усилитель в электрической схеме, что позволяет:

  • Воспроизводить звук при помощи подходящей пассивной акустики, оставшейся от старого магнитофона или проигрывателя.
  • В зависимости от сложности устройства, проигрывать компакт-диски, в том числе, в цифровых форматах.
  • Установить радио, антенну для которого можно смонтировать внутри колонки.

На фото представлен пример музыкального центра, сделанного своими руками. Фактически, это основа, которую затем можно доводить до нужного уровня: создавать отделку, оформлять корпус, применять средства компьютерного моддинга.

Еще один способ – сделать музыкальный центр из старого проигрывателя или магнитофона, используя практически все узлы устройства-донора.

Магнитолу можно разобрать и разместить ее электронные компоненты внутри корпуса старого медиацентра. Такая работа не представляет сложности: в конструкции уже присутствуют антенна и блок питания, часто стандартизированный и не требующий доработки.

Можно разместить старую магнитолу на месте кассетных дек, не используемых по причине устаревших носителей данных.

Для приведенных выше вариантов источник питания также может буквально «валяться под ногами». Изношенные, непригодные для использования по причине падения мощности или легкого отклонения параметров, компьютерные блоки питания – идеальный вариант.

В гребенке, которая присоединяется к материнской плате, есть контакты для запуска системы и шины малой мощности с фиксированным напряжением. Для подключения к сети в 220V у компьютерного блока достаточно четырехконтактных разъемов.

Выбор активного сабвуфера

Активный сабвуфер в машину как подключить

Приобрести активный сабвуфер можно почти в любом магазине, где продаются автомобильные запчасти. Однако нужно учитывать, что существует огромный выбор таких устройств:

  • Пассивный.
  • Активный.
  • Отдельный.
  • Корпусный.

И это еще не весь список. Поэтому у многих новичков во время выбора сабвуфера возникают некоторые проблемы. Прежде чем идти в магазин за покупкой, надо сделать следующее:

Оценить настоящую акустическую систему

То есть, нужно обратить внимание на то, какими являются ее басы. Дело в том, что сабвуфер способен только усилить басы, но не сделать их нормальными. Вообще, прежде чем начинать выбор сабвуфера, следует определиться с тем, какой именно вид подойдет в машину:

Вообще, прежде чем начинать выбор сабвуфера, следует определиться с тем, какой именно вид подойдет в машину:

Есть отдельные сабвуферы, которые можно разместить на заднюю полку или спинку заднего сиденья.

  • Корпусные. Их располагают в разнообразные корпуса, имеющиеся в автомобиле.
  • Пассивные сабвуферы. Это самые примитивные сабвуферы. То есть, представляют собой голый динамик, который сможет работать только за счет дополнительного усилителя звука.
  • Активный. По своим свойствам он напоминает пассивный сабвуфер. Однако, он оснащен собственным усилителем, обладающим небольшой частотой. Является более популярным по сравнению с пассивными. Стоимость хорошего и качественного саба является довольно высокой, поэтому перед его выбором следует хорошенько подумать.

Не стоит обращать внимание на то, какой визиткой обладают сабвуферы. Ведь каждая фирма говорит, что ее устройство является лучшим, омрачая при этом рекламу других фирм. Но руководствоваться стоит не рекламой, а собственным опытом

Следует смотреть только на репутацию фирмы и внешность покупаемого продукта

Но руководствоваться стоит не рекламой, а собственным опытом. Следует смотреть только на репутацию фирмы и внешность покупаемого продукта.

Двухполосный фронт и сабвуфер

Это самая распространенная аудио система для автомобилей, так как состоит из незначительного числа компонентов и отличается простотой установки. Состав системы может быть произвольный (сабвуфер, пищалки и т.д.) или строго регламентируемый (двухкомпонентная акустическая система). Простота установки совсем не означает, что звук будет низкого качества. Звучание зависит от правильной настройки схемы автозвука в транспортном средстве.

Настройка системы может осуществляться по 2 типовым схемам: Первый вариант предполагает настройку механизмов фильтрации кроссовера и регулировки уровня чувствительности входных сигналов на усилителе Gain. Для дополнительной подстройки системы необходимо: 1. включить фильтр низких частот HPF на автомагнитоле (так же как и усилителе) для 1-го и 2-го сигнала; 2. настроить срез для 3-го и 4-го канала (в области 80 ГЦ); 3. включить LPF; 4. установить срез, равный срезу 1-го или 2-го канала (можно немного выше). На усилителе сначала необходимо отрегулировать чувствительность входящих сигналов для 1-го и 2-го каналов, а потом «подогнать» под данные критерии чувствительность 3-го и 4-го канала. Второй вариант предполагает канальную настройку системы. Этот способ используется для процессорной магнитолы. Все ее параметры настраиваются на ГУ (исключение — чувствительность сигнала). Получение идеального звука зависит от штатной акустики, а точнее — верхов среднего баса и низов пищалки. Настройка их среза осуществляется в районе 80 Гц

Важно! 1. Размер мидбаса можно резать в районе 67-70 Гц, при условии, что они точно воспроизводят звук ниже 80 Гц

2. В беспроцессорной системе «Двухполосный фронт и сабвуфер» возможен провал баса в области среза. Этот недостаток можно скорректировать, если поменять полюса акустического провода сабвуфера (или переключить фазу устройства на магнитоле при наличии такой функции).
