Делаем сами умную и автоматизированную теплицу: проекты и что внедрить

Плюсы и минусы размещения теплиц на участке

Сначала плюсы:

• у вас будет возможность употреблять ранние овощи, выращенные по собственной технологии без нитратов;
• ваши растения будут защищены от непогоды и кислотных дождей, которые нередко выпадают в наше время;
• садовые вредители также будут лишены возможности проникнуть внутрь сооружения.

Рис. 6 Подвязка огурцов

А теперь о минусах:

• для нормального роста растений вам необходимо производить полив и подкормки растений, опрыскивать их от болезней и вирусов;
• производить работы, связанные с подвязкой, удалением лишних побегов, и другие действия для регулировки роста растений.

Все эти действия требуют времени, но, чтобы вырастить хороший урожай, иначе нельзя. А если сделаете «умную теплицу», то большинство забот отпадет. Достаточно 1-2 раза в неделю затратить немного времени для подвязки и удаления лишних побегов. Вы будете приезжать на дачу только для контроля процесса выращивания и сбора урожая.

Чего бы хотелось

Наибольшее желание любого огородника — получать максимальный урожай при минимальных затратах труда. Одним из вариантов решения этой проблемы становятся теплицы. Но и в таком случае хочется, чтобы в ней самостоятельно грядки поливались, освещались, и обогревались, когда нужно. Ну и конечно, была организована автоматическая система вентиляции, для минимизации усилий по открыванию и закрыванию форточек.

Если для вас данный функционал слишком большой, то можно собрать автоматический полив в теплице своими руками, тогда вам не придется сильно углубляться в программирование и разработку.

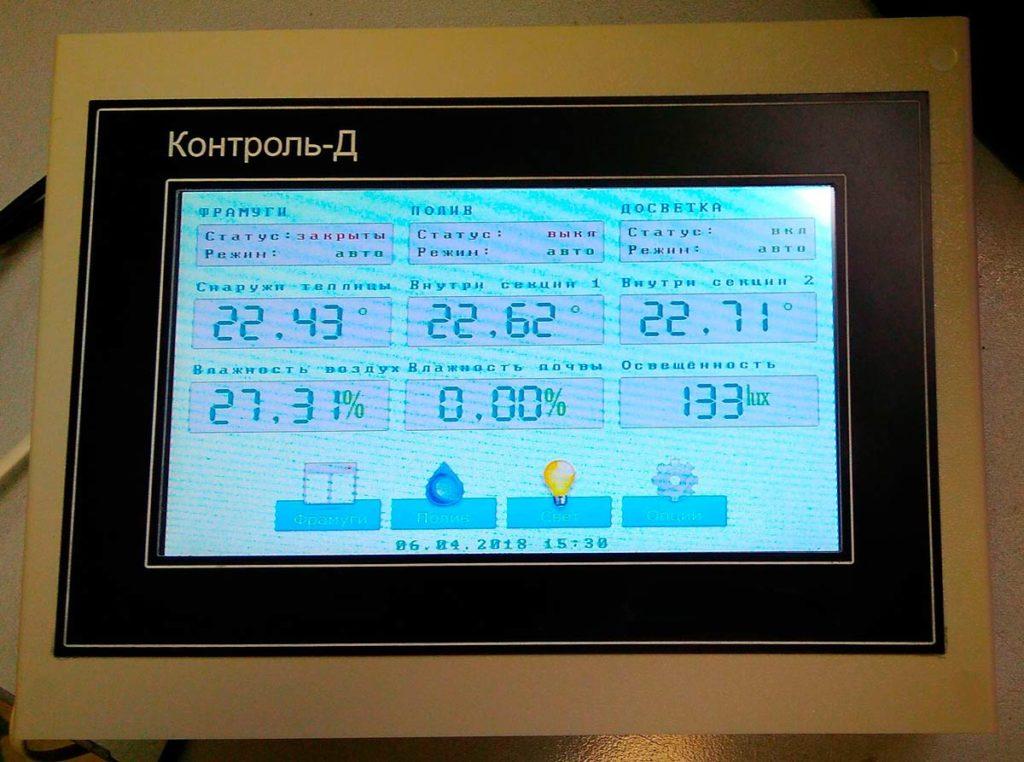

Мониторинг и настройка

Конечно, в первую очередь, требуется система управления всем этим высокоинтеллектуальным хозяйством. Кроме того, желательно получение информации о текущем состоянии напрямую или на домашний компьютер, или на смартфон. С этой целью будет использоваться контроллер для теплицы на Arduino.

Управление

В соответствии с желаниями, необходимо организовать автоматическое управление отоплением пола (как основы подогрева посадок), открытия форточек, увлажнением почвы. Хороша будет система контроля освещения, которая зажигает его, если на улице темно.

Объем рынка умных теплиц

Отдельных данных по количеству умных теплиц и прогнозов по развитию этого сегмента нет. Есть На долю интеллектуальных решений для сельского хозяйства приходится 6% всех проектов IoT, отмечают аналитики. По оценкам MarketsandMarkets, объем рынка в 2021 году достигнет $1,26 млрд, а в 2023 году $2,28 млрд. Среднегодовые темпы роста рынка в период с 2021 по 2023 гг. оцениваются в 12,6%. Основными драйверами роста рынка стал рост численности населения, изменения климата и урбанизация.

Ожидается, что сегмент интеллектуального сельского хозяйства будет развиваться высокими темпами. Но высокая стоимость развертывания решений и высокие первоначальные инвестиционные затраты могут привести к снижению темпов роста рынка в развитых странах Ближнего Востока и Африки. Европа останется лидером рынка в течение прогнозируемого периода. У Нидерландов, Испании и Италии есть большие площади под оранжереи.

Технологии сельского хозяйства в контролируемой среде (CEA) главным образом используются в Нидерландах и скандинавских странах. Внутреннее садоводство набирает быстрые обороты в некоторых крупнейших странах Европы. Быстрое внедрение технологий ожидается в странах с развивающейся экономикой, как Япония, Китай и Индия».

По оценкам аналитиков, ключевые технологии, используемые для умных теплиц: лампы для роста растений, технологии подключения, ирригационные системы, клапаны и насосы, системы мониторинга и управления. В 2021 году наблюдался резкий рост спроса на LED-лампы для выращивания растений.

Ключевые игроки на рынке: Rough Brothers, Heliospectra, Terrasphere Systems, Argus Control Systems, LumiGrow, Ceres Greenhouse Solutions, Hort Americas, JFE Engineering Corporation, Nexus Corporation, Logiqs, Certhon и GreenTech Agro.

Преимущества

Для выращивания овощей в «умной» теплице не требуется постоянного присутствия человека. Владелец дачи должен лишь высадить рассаду в грунт. Применение автоматики в тепличном хозяйстве позволяет в значительной мере облегчить работу на дачном участке. При этом урожай можно собирать на протяжении всего года.

Автоматизация позволяет создать идеальные условия для управления микроклиматом в парнике. Системы автономности помогают сэкономить время и ресурсы. Стоит отметить, что «умная» теплица, несмотря на свою кажущуюся сложность, имеет вполне обычную конструкцию. Соорудить парник может любой дачник знакомый с инструментами. После установки автоматической системы управления теплицей, дачник сможет почувствовать, что садовый участок – это не только физический труд, но и место отдыха на природе.

О том, какую автоматику выбрать на теплицу, смотрите в видео ниже.

Работа для робота

Робототехнику в тепличном овощеводстве можно разделить на две категории: роботы для сервисной зоны и роботы для рассадных и овощных отделений, обращает внимание Александр Ачкасов, директор по инновациям НПФ «ФИТО» (проектирование и строительство тепличных комплексов и энергоцентров под ключ). Первая группа, по его словам, решает задачи внутренней логистики и упаковки Здесь речь идет о взаимодействии робота с тарой и упаковкой, поэтому в большинстве случаев задачи имеют слабовыраженную отраслевую специфику, а решения могут строиться на базе существующих промышленных роботизированных платформ

«Такие решения отработаны и все чаще встречаются на рынке, но процент реализованных проектов с их применением пока еще невелик, т. к. им приходится конкурировать с менее гибкими автоматическими линиями, на стороне которых, как правило, большая производительность и меньшая стоимость», — отмечает Александр Ачкасов.

Вторая группа, продолжает он, решает задачи мониторинга, ухода за растениями и сбора урожая. Здесь уже речь идет о необходимости взаимодействия робота с растениями и, ввиду сложности и специфичности задач, все еще о прототипах, а не готовых продуктах для рынка.

«Таким образом, в тепличном овощеводстве роботы скорее редкость, но общий вектор на роботизацию не обходит отрасль стороной, и из года в год появляется все больше как новых идей, так и представляемых прототипов», — уверен Александр Ачкасов.

Более перспективным и интересным направлением он считает создание роботов для овощных отделений. «Фонд оплаты труда в тепличном овощеводстве, в зависимости от региона, может составлять от 20 до 50 % от общих затрат, — рассказывает специалист НПФ «ФИТО». — При этом практически вся работа с плодовыми и овощными культурами осуществляется вручную и представляет собой выполнение однотипных повторяющихся задач, зачастую требуя при этом высокой степени концентрации».

Например, как рассказал Александр Ачкасов, робот-скаут, используя технологии машинного зрения, может повысить точность и качество контроля за текущим состоянием растений, а также эффективность их биологической защиты. «Мне известны два прототипа робота данного типа, один из них — наш собственный, — отмечает специалист. — В перспективе по результатам обхода такой робот может выдавать объективную информацию о качестве вегетации и плодоношения, наличии и локализации патологий и вредителей».

Робот-резчик может помочь в выполнении одной из самых массовых операций в теплице — удалении листа, продолжает Александр Ачкасов. По его словам, чистая скорость по удалению листа опытным работником в ближайшее время точно останется непревзойденной, но если говорить о производительности в неделю и, например, стоит задача дезинфекции ножа при переходе от растения к растению, то здесь уже робот может превзойти человека

«Мне известен один прототип данного робота, работы над ним ведутся более 10 лет, и, несмотря на успехи в условиях испытательных теплиц, рыночное решение еще не готово», — обращает внимание специалист

Еще один тип робота — робот-сборщик, призванный помочь непосредственно в сборе урожая. «Существует более пяти прототипов подобных роботов, каждый из которых специализируется на своей культуре», — говорит Александр Ачкасов. Он подчеркивает, что, как и в случае с роботом-резчиком, данные роботы уступают в скорости человеку, но ставка делается на возможность круглосуточной работы. «Таким образом, ни один из известных мне разрабатываемых в настоящее время прототипов не предполагает замену один в один текущих ролей людей на тепличном комбинате. Это говорит о том, что роботы в тепличном овощеводстве если и смогут изменить состав и принцип работ, то пока не заменят людей полностью даже на отдельном участке», — заключает специалист НПФ «ФИТО».

Безусловно, оценивать экономическую выгоду без конкретных цифр по стоимости вышеперечисленных решений сложно, убежден Александр Ачкасов. Но в сфере инновационных разработок в целом нельзя просто сравнивать себестоимость и делать выводы, ведь инновации часто выходят за рамки экономии и оптимизации, создавая добавленную стоимость в виде предсказуемости, прозрачности и качества результата, подытоживает специалист.

Аккумулирование тепла

Первое ради чего устанавливают теплицы – это тепло. Поддерживая оптимальную температуру почвы и воздуха можно добиться урожайности в холодную или чересчур жаркую пору года.

Обогреть сооружение можно используя электрические обогреватели.

Как вариант можно оборудовать ее теплоизоляционным материалом для лучшего аккумулирования тепла (воздушно – пузырчатая пленка, двойное стекло, тепловые экраны, дерево).

Утепляя теплицу, не стоит забывать, что тепло может «ускользать» через треснутое стекло или вентиляционные проемы и форточки.

Утепляя парник, рентабельно используется солнечная энергия, за счет которой можно добиться дополнительного утепления и обогрева.

Аккумулировать теплоэнергию возможно при помощи труб установленных под крышей теплицы, работающих на вентиляторах обратного направления.

Аккумулирование тепла

Первое ради чего устанавливают теплицы – это тепло. Поддерживая оптимальную температуру почвы и воздуха можно добиться урожайности в холодную или чересчур жаркую пору года.

Обогреть сооружение можно используяэлектрические обогреватели. Как вариант можно оборудовать ее теплоизоляционным материалом для лучшего аккумулирования тепла (воздушно – пузырчатая пленка, двойное стекло, тепловые экраны, дерево).

Утепляя теплицу, не стоит забывать, что тепло может «ускользать» через треснутое стекло или вентиляционные проемы и форточки.

Утепляя парник, рентабельно используется солнечная энергия, за счет которой можно добиться дополнительного утепления и обогрева.

Аккумулировать теплоэнергию возможно при помощи труб установленных под крышей теплицы, работающих на вентиляторах обратного направления.

Что такое умная теплица?

Основное отличие умной теплицы от обычной в том, что все процессы, обеспечивающие оптимальный рост овощей, происходят автоматически без участия человека. При строительстве такого сооружения должны выполняться следующие условия:

• Контроль за температурой в теплице выполняют специальные датчики. При изменении температуры они передают сигнал на устройства, производящие открывание или закрывание окон и дверей.
• Для полива растений используется капельная система орошения. С помощью этой системы производят и жидкие подкормки удобрениями.
• В процессе вегетации растения истощают землю, забирая для своего роста питательные вещества, поэтому желательно иметь систему автоматического восстановления грунта.

Рис. 1 Схема умной теплицы

Все эти необходимые для роста овощей процессы выполняет умная теплица с установленной автоматикой. Вы будете только контролировать работу системы, приезжая на дачу 1-2 раза в неделю.

Подключение:

Для удобства подключения мы воспользуемся Trema Shield для Arduino.

Для начала подключим GSM/GPRS Shield к Piranha ULTRA:

Стоит добавить, что в том, случае, если вы не будете использовать в проекте GSM/GPRS Shield, для нормальной работы устройства будет достаточно и версии Arduino/Piranha UNO.

Подключим к Trema Shield 4 Trema-кнопки:

Подключим к Trema Shield Trema Датчик температуры:

Подключим к Trema I2C Hub через I2C Trema Датчик температуры и влажности I2C-Flash:

По умолчанию все модули FLASH-I2C имеют установленный адрес 0х09.

— Перед подключением 1 модуля к шине I2C настоятельно рекомендуется изменить адрес модуля.

— При подключении 2 и более FLASH-I2C модулей к шине необходимо в обязательном порядке предварительно изменить адрес каждого модуля, после чего уже подключать их к шине.

Более подробно о том, как это сделать, а так же о многом другом, что касается работы FLASH-I2C модулей, вы можете прочесть в этой статье.

Подключим к Trema I2C Hub через I2C Flash электромеханическое реле:

По умолчанию все модули FLASH-I2C имеют установленный адрес 0х09.

— Перед подключением 1 модуля к шине I2C настоятельно рекомендуется изменить адрес модуля.

— При подключении 2 и более FLASH-I2C модулей к шине необходимо в обязательном порядке предварительно изменить адрес каждого модуля, после чего уже подключать их к шине.

Более подробно о том, как это сделать, а так же о многом другом, что касается работы FLASH-I2C модулей, вы можете прочесть в этой статье.

Подключим второе I2C Flash электромеханическое реле к первому:

По умолчанию все модули FLASH-I2C имеют установленный адрес 0х09.

— Перед подключением 1 модуля к шине I2C настоятельно рекомендуется изменить адрес модуля.

— При подключении 2 и более FLASH-I2C модулей к шине необходимо в обязательном порядке предварительно изменить адрес каждого модуля, после чего уже подключать их к шине.

Более подробно о том, как это сделать, а так же о многом другом, что касается работы FLASH-I2C модулей, вы можете прочесть в этой статье.

Программная часть

С оборудованием все понятно. Осталось разобраться с программами, которые им управляют и контролируют состояние всей системы. Так как в комплексе есть два высокоинтеллектуальных устройства — ESS8266 и сам Arduino. Соответственно для обоих нужны свои программы. Помещение их в память устройств, в обоих случаях производится через Arduino IDE.

Управление

Ну и в финале, большой скетч управления самой теплицей, который выгружается в Arduino.

Замечания по конструкции

Датчик DN11 желательно заменить на DN22, который хоть и стоит дороже, но более точен и функционирует без проблем свойственных своему младшему тезке. Для питания контуров управления можно использовать компьютерный блок питания, желательно форм-фактора AT.

Умная теплица своими руками: пошаговая инструкция

Для начала определяются с выбором площадки для строительства, при этом учитывают инсоляцию, ландшафт, расположение грунтовых вод и розу ветров.

Не ставьте теплицу туда, где есть теньСхема наиболее благоприятного расположения теплицы относительно сторон света

Вторым моментом является выбор материала с учетом предназначения теплицы. Например, толщина сотового поликарбоната в 8 мм будет достаточна для покрытия теплицы, предназначенной для эксплуатации с весны до осени. Если же планируется выращивать культуры и зимой толщину покрытия рекомендуется увеличить до 16 мм при условии надежной герметизации.

Помочь сохранить тепло может теплоизолирующий фундамент.

Чтобы вложить в конструкцию «интеллект» потребуется осуществить монтаж систем автоматической вентиляции, автополива и обогрева почвы и воздуха.

1 этап. Автоматический обогрев почвы и воздуха

Предусмотрено два технических варианта обогрева теплицы:

В первый с использованием электроэнергии входят подключение теплового пола, конвекторов и инфракрасных обогревателей.

Второй основан на подключении водяного отопления с обязательным контролем работы котла вручную.

Обогрев воздуха

В целях обогрева воздуха предпочтительнее остановить свой выбор на электрообогревателях. Рекомендуется закреплять их к каркасу вместе с электросхемами и датчиками, срабатывающими при понижении температуры.

Обогрев почвы

Обогрев грунта можно производить тремя способами:

натуральным – за счет солнечного света;

биологическим – благодаря энергии, выделяющейся при гниении биоматериалов; недостатком является невозможность контроля температуры;

техническим, включающим обогрев почвы посредством:

подачи теплой воды по проложенным под землей трубам, подсоединенным к котлу;

монтажа системы «теплый пол», подключенной к электросети.

2 этап. Автоматическое проветривание

Иногда оказывается достаточным установки термопривода внутри теплицы или за ее пределами.

Форточки рекомендуется устанавливать на максимально возможной высоте.

В ряде случаев производится монтаж системы вентиляции, запускающей вентиляторы при изменении температуры воздуха.

https://youtube.com/watch?v=MAPM3T9_DYk

3 этап. Автоматизация полива

Капельное орошение реализуется путем установки системы, представляющей совокупность резиновых и пластиковых трубок, а также капельниц

При такой системе полива вода в ходе подачи будет разогреваться, что важно для корневой системы

Ключевым элементом комплекса является гидроавтомат. Резервуаром служит бак, подача воды осуществляется самотеком.

https://youtube.com/watch?v=Jd9I8AIqNJU

Освещение

Рекомендуемая продолжительность светового дня в теплице должна составлять 12-16 часов в сутки. Режим работы источников искусственного освещения рекомендуется соотносить с темным и светлым временем суток.

Для автоматизации процесса используют датчики освещенности и таймеры.

Для обеспечения искусственного освещения чаще используют лампы:

накаливания – их недостатком является инфракрасное излучение, способное при близком расположении нанести вред растениям;

натриевые – их спектр схож со спектром солнечного света, однако ограничивает их применение малый срок эксплуатации;

светодиодные – отличаются высоким уровнем безопасности, а спектр близок к естественному освещению;

люминесцентные – характеризуются экономичностью, высоким КПД и продолжительным временем эксплуатации.

В зависимости от целей можно использовать также источники инфракрасного или ультрафиолетового диапазонов.

Особенности конструкции

Умный парник непременно станет гордостью современного садовода, ведь он позволит вывести культивирование зелени и овощей в неблагоприятный период на совершенно новый уровень. Для того чтобы считать свое тепличное сооружение усовершенствованным, оно должно отвечать следующим базовым характеристикам:

внутри постройки важно поддерживать оптимальный температурный режим. Для этого в умном парнике функционирует автономная система вентиляции, которая помогает контролировать процесс;
капельный полив также необходимо сделать автономным;
чтобы грунтовой состав со временем не оказался истощен, нужно продумать наличие системы мульчирования почвы.. Умная теплица, построенная своими руками, может быть реализована при соблюдении вами трех базовых требований

При желании наполните свой парник различными техническими новинками. Впрочем, добиться желаемых результатов в процессе культивирования зелени в умном парнике у вас получится и без траты сумасшедших средств

Умная теплица, построенная своими руками, может быть реализована при соблюдении вами трех базовых требований. При желании наполните свой парник различными техническими новинками. Впрочем, добиться желаемых результатов в процессе культивирования зелени в умном парнике у вас получится и без траты сумасшедших средств.

Обзор рынка промышленных производителей умных теплиц

Рынок умных теплиц становится все более устойчивым. Этому способствует развитие следующих технологий:

• применение технологии дополнительного освещения на основе светодиодов (LED — технология);
• кроме проводной, используется для подключения беспроводная связь;
• совершенствование конструкций ирригационных систем;
• улучшение технических характеристик насосов и клапанов;
• увеличение количества факторов, сообщающих о возникновении внештатной ситуации в процессе ее мониторинга;
• применение передовых достижений в сфере IT — технологий.

Рейтинговые производители умных теплиц предлагают свою продукцию в зависимости от размеров тепличного комплекса, технические решения выбираются в соответствии с типом выращиваемых агрокультур.

В промышленном масштабе умные теплицы используются в северных широтах. Экзотические для районов севера овощи и фрукты, выращенные в умных теплицах, будут намного дешевле завезенных из южных областей.

Интеллектуальный сегмент сельского хозяйства в виде умных теплиц будет развиваться высокими темпами благодаря отечественным производителям

Внимание, которое оказывается правительством цифровой экономике, будет этому способствовать

Передовыми в развитии технологий сельского хозяйства в контролируемой среде являются Нидерланды и некоторые другие европейские страны. Развивается ускоренными темпами внедрение умных теплиц в Индии, Японии, Китае.

Доминирующие позиции на рынке умных теплиц занимают компании Rough Brothers (США), Heliospectra (Швеция), GreenTech Agro (Нидерланды) и другие.

Базовые возможности умной теплицы

Автоматизации подлежат следующие виды работ из комплекса обязательных агротехнических мероприятий проводимых с растениями в теплице.

• Регулирование температуры предпочтительной для выращивания растений в данной конкретной теплице. Контроль над поддержанием заданного теплового режима.
• Создание определенных показателей влажности воздуха в теплице. На урожайности некоторых культур этот показатель оказывает существенное влияние.
• Сохранение влажности грунта в заданных пределах. Корневая система растений не должна пересыхать и в то же время переизбыток влаги приводит к заболеванию растений.
• Организация дополнительного освещения в теплице в любое время года обеспечит полноценный рост растений.

Модуль управления поливом

ВНИМАНИЕ! Реле, используемые в текущей версии прошивки, включаются по низкому уровню. Если у вас наоборот — смотрите настройки RELAY_ON и RELAY_OFF в файле Globals

h.

Для индикации ручного режима управления поливом на пин 8 выведен светодиод (см. схему), который будет мигать при переключении в ручной режим работы. Для управления каналами реле задействованы пины 22, 23, 24, с которых идёт управление тремя каналами реле. Можно рулить каким угодно количеством реле, вплоть до 8. Для изменения кол-ва реле в файле Globals.h установите WATER_RELAYS_COUNT в нужное число — от 1 до 8. Пины прописываются в WATER_RELAYS_PINS, каждый пин указывается через запятую, их общее количество должно быть равным количеству, указанному в настройке WATER_RELAYS_COUNT!

При подаче любой команды модулю управления поливом (начать/закончить полив, а также когда настройка «Автоматическое управление поливом» в положении «выключено») — контроллер переходит в ручной режим управления поливом, при этом мигает светодиод на пине 8. Номер пина для диода можно изменить с помощью настройки DIODE_WATERING_MANUAL_MODE_PIN в файле Globals.h.

Реализация в «железе»

Ничего сложного в реализации проекта нет. Достаточно применить плату Arduino, в комплексе с несколькими датчиками (влажности, температуры, освещенности, наполнения бака полива и концевых контактов окон проветривания), а также парой двигателей для вентиляции и смонтировать систему «теплый пол».

Но сначала требуется сделать саму теплицу. Для основы была создана такая модель:

Вот ее перенос в реальность:

Мониторинг и настройка

Визуализация информации, а также пункты меню настройки выводятся на LCD1602 дисплей, с конвертором в IIC/I2C UC-146 для подключения его к Arduino.

Для выбора параметров используются 4 клавиши. Все это вместе желательно разместить в общем контрольном ящике.

Кроме визуального, для удаленного контроля будет использоваться модуль WIFI связи ESP8266 LoLin NodeMCU2, с помощью которого информация с использованием UDP протокола будет передаваться на домашний компьютер с настроенным web-сервером и базой данных. Которые впоследствии, можно будет получить на любом устройстве в общей сети — смартфоне, цифровом телевизоре или планшете.

Подключаться модуль к ардуино уно будет через серийный порт (RX/TX). Причем электрический контакт производится напрямую TX(модема)-TX(Arduino) и RX аналогично

Почему это важно — зачастую рекомендуют делать соединение перекрестным RX-TX. В прилагаемой схеме это не нужно

Полив

Система полива работает на основе физических принципов и насоса, который функционирует определенное время. Периодом и началом которого управляет Ардуино. С утра бак наполняется водой, что ограничивается временем в управляющем скетче и датчиком на прилагаемом чертеже. В течение дня она прогревается воздухом в теплице. Вечером происходит кратковременное включение насоса, который слегка переполнив емкость запускает полив самотеком.

Так он выглядит в реальности (вместе с системой подачи воды на грядки):

Его схема работы:

Ночью бачок стоит пустым, чтобы в случае отключения обогрева и падения температуры воздуха ниже нуля его не сломало замерзшей водой.

Отопление

Подогрев земли сделан предварительной укладкой «теплого» пола под будущие грядки. Включение происходит через специальное реле на 30 А, так как мощности выдаваемой ардуино никогда в жизни бы не хватило для питания такого потребителя.

Кроме него используется обычный бытовой нагнетатель теплого воздуха, который позволяет нагреть внутреннее пространство теплицы. Он также подсоединяется к микроконтроллеру.

Вентиляция

Для обеспечения движения воздуха предусмотрены два поворотных окна, процесс открытия и закрытия которых выполняется двигателями от автомобильных дворников. В свою очередь, подключённых к Arduino.

Освещение

Чтобы обеспечить растения постоянным притоком света, используются китайские светодиодные ленты, которые включаются в зависимости от таймера и уровня освещенности.

На приведенной ниже схеме оно подключается к выводам резерв (освещение).

Проветривание теплицы

Осуществлять съемку температурных показаний лучше при помощи датчика температуры цифрового типа (DS18S20). Применение аналоговых вариантов может привести к погрешности. Они заявляют 1°С отклонения, а в реальности погрешность может достигать до 5°С.

От тепличной конструкции зависит способ по выбору автомата для проветривания. При наличии форточки в теплице проветривание организуется сервоприводом (Servo MG-995). Рычаг устанавливают на вал сервы, который обеспечивает толкание дверцы. Он сможет открыть ее, чтобы дать доступ свежему воздуху в парниковую конструкцию. Для возвращения форточки к обратному положению, необходимо установить петли сверху. Дополнительно можно установить специальную ограничивающую цепочку, которая не позволит распахивать настежь дверцу.

При отсутствии форточек над тепличной дверью можно добавить вентилятор, который будет включаться во время достижения заданной температуры. Для большинства цветов и овощей этот параметр составляет 23 — 25°С.

Плюсы и минусы размещения теплиц на участке

Сначала плюсы:

• у вас будет возможность употреблять ранние овощи, выращенные по собственной технологии без нитратов;
• ваши растения будут защищены от непогоды и кислотных дождей, которые нередко выпадают в наше время;
• садовые вредители также будут лишены возможности проникнуть внутрь сооружения.

Рис. 6 Подвязка огурцов А теперь о минусах:

• для нормального роста растений вам необходимо производить полив и подкормки растений, опрыскивать их от болезней и вирусов;
• производить работы, связанные с подвязкой, удалением лишних побегов, и другие действия для регулировки роста растений.

Все эти действия требуют времени, но, чтобы вырастить хороший урожай, иначе нельзя. А если сделаете «умную теплицу», то большинство забот отпадет. Достаточно 1-2 раза в неделю затратить немного времени для подвязки и удаления лишних побегов. Вы будете приезжать на дачу только для контроля процесса выращивания и сбора урожая.

Шаг 6: Вебсайт и база данных

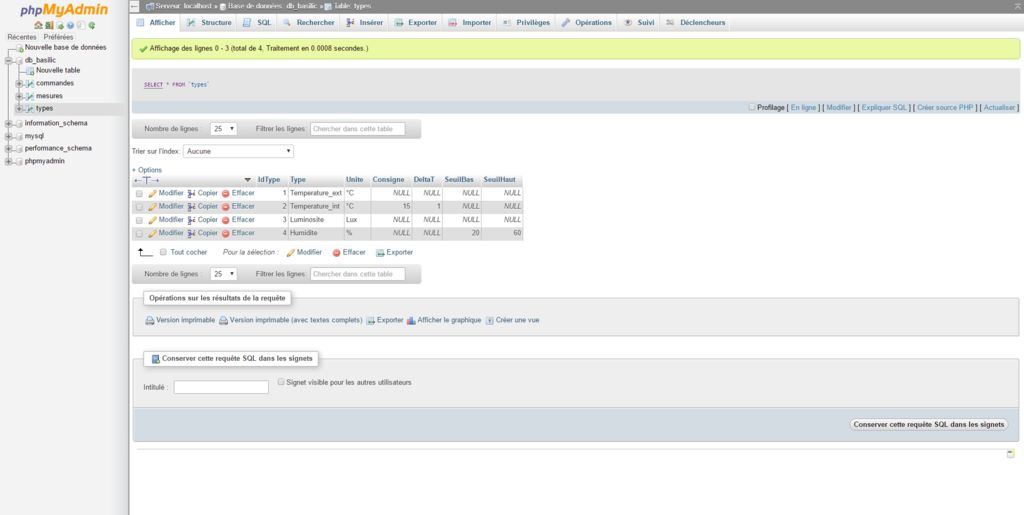

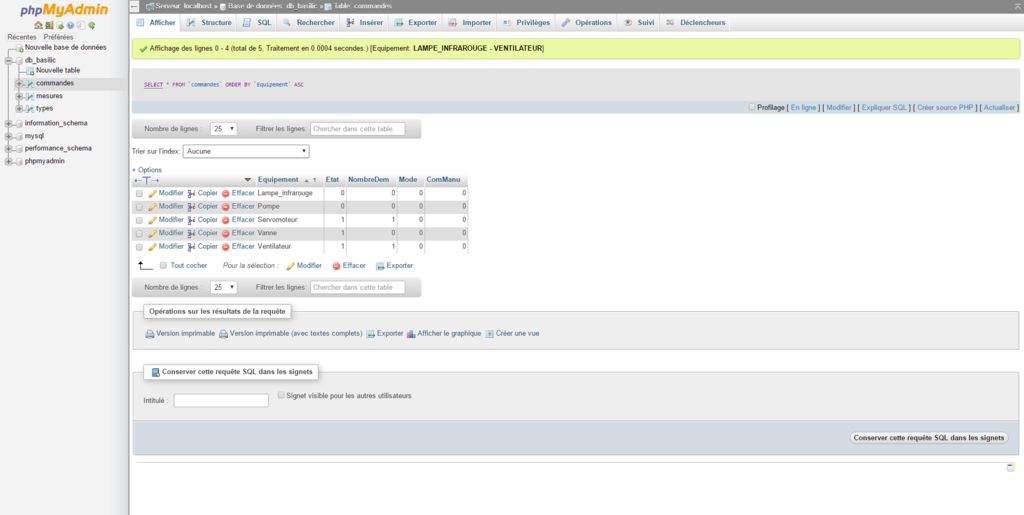

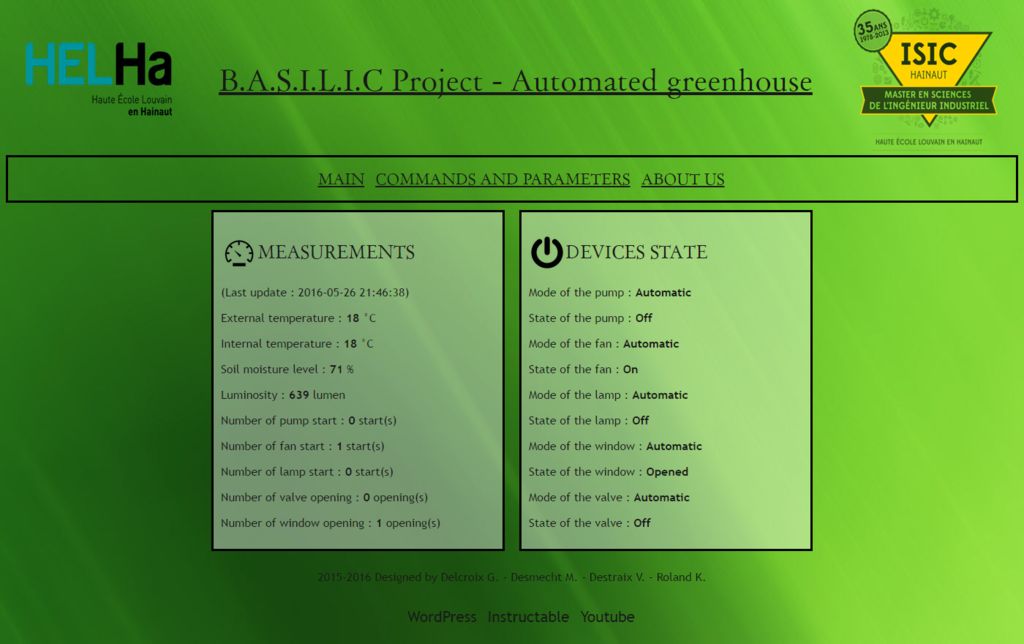

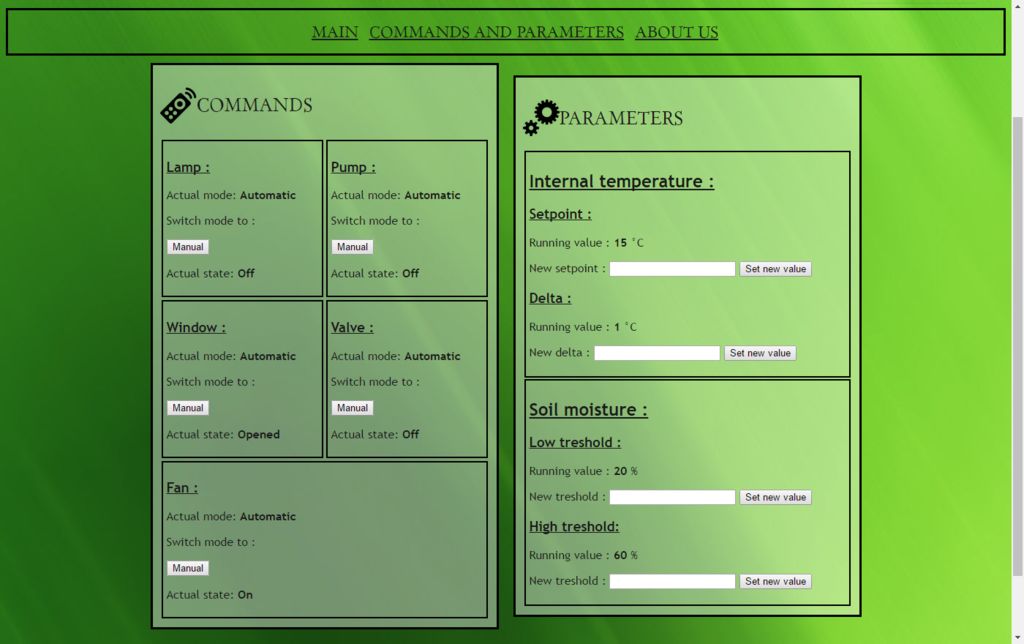

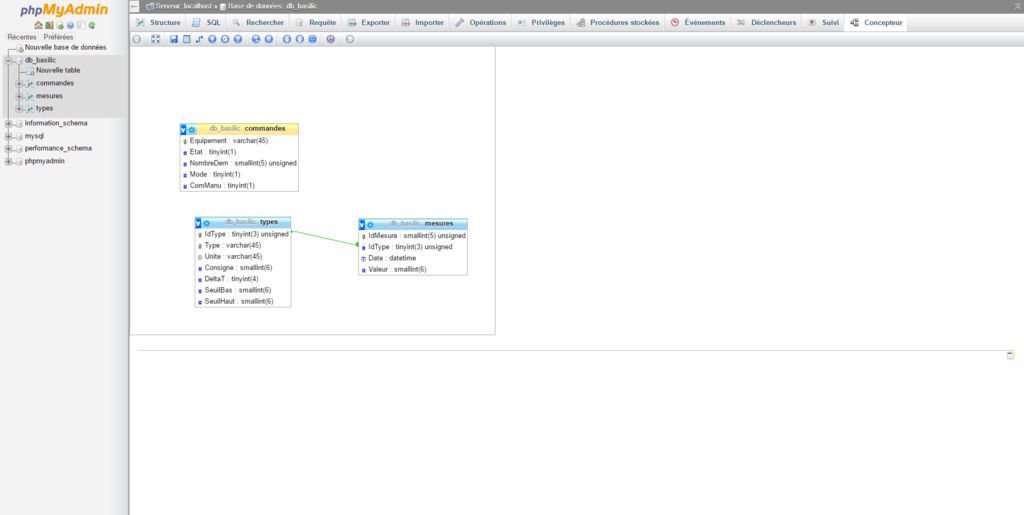

Наш вебсайт состоит из трёх страниц. Первая страница – главная, на ней пользователь может узнать состояние устройств и показания датчиков. Вторая страница – Команды и параметры, где пользователь может легко поменять режим устройств и включить\выключить их. На этой странице также можно задать контрольные числа для температуры и влажности. На последней странице вы можете прочитать о создателях проекта.

База данных состоит из трёх таблиц. Таблица «measures» хранит в себе накопленные данные. Таблица «types» содержит параметры каждого измерения, а таблица «commandes» позволяет оправлять устройствами и знать их состояние.

Проекты и схемы умных теплиц

Среди почитателей роботизации дома и приусадебного хозяйства, наибольшим уважением пользуется умная теплица на ардуино. Главным компонентом платы-контроллера является процессор, снабженный микросхемой памяти. Используемые для умных теплиц схемы отличаются марками процессоров и функционалом.

Одна из простейших схем-проектов автоматической теплицы на Arduino Uno (мини) изображена на рисунке 1.

Рис. 1

Освещенность оценивается фоторезистором. Температурный режим определяется датчиком TMP36. Интенсивность полива регулируется на основании данных с модуля влажности и датчика DHT11.

Расширенный вариант управления микроклиматом в теплице предполагает плата Arduino Mega. Схема-проект интеллектуального «овощевода» представлена на рисунке 2.

Рис. 2

Сердцем аппаратной платформы является микроконтроллер ATmega1280. Для считывания/передачи цифровой информации используется 8 выходов. Для обработки аналоговых данных используется 10 портов.

Еще один вариант теплицы с Арудино изображен на рисунке 3.

Рис. 3

В качестве универсального таймера-контроллера умной теплицы также можно использовать GyverControl (Рисунок 3).

Рис. 4

Интеллектуальное устройство оборудовано семью логическими выходами с напряжением 5В. Для управления серво- и линейными приводами предусмотрены 3 отдельных канала.

Вышеуказанные схемы не являются окончательным решением роботизации теплицы. Появление новых, более совершенных контроллеров, расширяет возможности автоматики и придает ей большую эффективность.

Возможности удаленного контроля и регулирования

Помимо местного управления, умная теплица на Ардуино предоставляет возможность дистанционного контроля оборудования и обмена данными посредством пульта, мобильных гаджетов и персональных компьютеров. В качестве интерфейса может использоваться USB, Bluetooth, Wi-Fi, GSM и интернет. Посредниками в данном процессе служат соответствующие модули и приложения, которые представлены:

• RemoteXY;
• Blynk;
• Virtuino;
• Bluino Loader;
• Arduino Bluetooth Control и пр.

Особого внимания заслуживает софт BT Voice Control for Arduino, которое обеспечивает управление тепличным оборудованием с помощью голосовых команд. При синхронизации с «Алисой» это приложение предполагает массу удобств.

Похожие записи:

Как с помощью цвета определить плюс и минус на проводе Даташит amc7135 pdf ( datasheet ) Как провести интернет кабель по квартире Как сделать освещение в стиле лофт Расшифровка обозначений кабелей и проводов Как рассчитать необходимое сечение провода по мощности нагрузки?
