Описание счетчика «Меркурий 201»
Для того чтобы подключить прибор, вовсе не обязательно вызывать специалиста, ведь всю процедуру вполне посильно проделать самостоятельно. Для этого к счетчику прилагается подробная инструкция, где можно найти информацию о его характеристиках и принципе установки.
Однофазный счетчик «Меркурий 201» производится российской компанией «Инкотекс» с 2001 года. Здесь же выпускаются и более сложные трехфазные приборы учета. Но если говорить именно о «Меркурии», то здесь имеются две модификации, начиная от 201.1 и заканчивая 201.8. Кроме того, прибор может различаться по следующим параметрам:
- по допустимому рабочему току;
- по тому, каким образом будут отражаться данные о расходах энергии.
Предлагаем Вашему вниманию познавательную статью об истории изобретения электричества.
Конструкция прибора «Меркурий 201»
Независимо от модификации счетчика, каждый из них имеет идентичную конструкцию, состоящую из следующих деталей:
- прямоугольный корпус, изготовленный из прочного пластика;
- в зависимости от модификации на лицевой части панели расположен небольшой ЖК-дисплей или барабан, которые отображают всю информацию о расходовании электроэнергии;
- правая сторона счетчика оснащена таблицей технических параметров;
- сам прибор имеет довольно компактные размеры 105/105/65 см;
- вес электросчетчика составляет всего 350 гр.
В нижней части корпуса можно обнаружить съемную конструкцию, которая необходима для защиты контактов. Для того чтобы получить доступ к этим контактам, необходимо снять нижнюю часть прибора. Провода к ним подключаются при помощи винтового подсоединения.
Электросчетчик крепится к стене, и для этого в его комплектацию входит специальная рейка. Именно с ее помощью прибор учета устанавливается на нужной поверхности.
Теперь немного подробнее о способе вывода информации о расходуемой электроэнергии в зависимости от модификации :
- вся информация поступает на электромеханический дисплей, где имеется специальный крутящийся барабан;
- другая модификация электросчетчика оборудована ЖК-дисплеем, куда также выводятся все данные.
Технические характеристики
Важной отличительной особенностью данного прибора является то, что он полностью защищен от умышленного воровства электроэнергии при помощи переполюсовки. Для этого он имеет специальную защиту, и это говорит о том, что попытки останавливать счетчик попросту бессмысленны. Кроме того, здесь имеются и другие характеристики:
Кроме того, здесь имеются и другие характеристики:
- прибор способен бесперебойно работать в суровых температурных условиях (минимальная температура воздуха -22, максимальная +50);
- товар выходит в продажу с гарантийным сроком в 3 года;
- сам счетчик после установки способен исправно работать до 30 лет;
- межпроверочный промежуток времени составляет 15 лет.
Основные требования к прибору
Прежде чем устанавливать только что купленный счетчик электроэнергии «Меркурий 201», необходимо убедиться в том, что он полностью соответствует всем требованиям, указанным в прилагаемых к нему документах:
- прибор должен относиться к первому или второму классу точности показаний, где допустимая погрешность варьируется от 1% до 2%;
- также на устройстве должна быть указана дата выпуска устройства на производстве и дата его проверки;
- счетчик должен иметь свой идентификационный номер, по которому его можно найти в Госреестре приборов учета;
- обязательно должна быть гарантийная пломба;
- на приборе должна быть специальная голограмма, которая необходима для защиты прибора от подделки, а также клеймо с датой проверки.
Паспорт на «Меркурий 201»
Если внимательно почитать паспорт на данный счетчик, то можно убедиться, что производитель выпускает разные вариации прибора:
- максимальный ток может быть равен 60А или 80А;
- модификации 201.5, 201.6 и 201.7 не имеют ЖК-дисплея, вместо него установлен механический барабан;
- модификации 201.2, 201.4 и 201.8, в свою очередь, оснащены ЖК-дисплеями;
- некоторые приборы могут иметь в комплекте специальный модем, при помощи которого снимать показания можно дистанционно;
- передаваемые импульсы могут разниться от прибора к прибору.
Все эти характеристики и варианты модификаций можно найти на специализированных сайтах.
Какой из трех способов установки выбрать
Вариант установки счетчика выбирают между прямым, полу косвенным и косвенным подключением. На определение одного из трех способов влияют технические характеристики сети. В таблице указаны основные параметры большинства схем подключения счетчика «Меркурий»-230 ам 03 через ТТ и через ИКК.
| Канал учета | Активный и реактивный | |||
| Два направления | Одно направление | |||
| С учетом знака | По модулю | С учетом знака | По модулю | |
| А+ | A1+A4 | A1+A2+A3+A4 | A1+A4 | A1+A2+A3+A4 |
| А- | A2+A3 | — | — | |
| R | R1+R2 | R1+R3 | R1 | R1+R3 |
| R | R3+R4 | R2+R4 | R4 | R2+R4 |
| R1 | R1 | R1+R3 | R1 | R1+R3 |
| R2 | R2 | |||
| R3 | R3 | |||
| R4 | R4 | R2+R4 | R4 | R2+R4 |
Подключение для частного хозяйства
В быту подключают счетчики напрямую. Способ используется при протекающем токе в сетях не больше 100 ампер, а мощности потребления – не выше 60 кВт. Аппарат подключают непосредственно к сети подсоединением проводов с двух сторон: входа и выхода, как показано на рисунке снизу.
Необходимо строго следовать соответствию проводов. Первая и вторая клеммы крепятся к выходу «А», третья и четвертая – к выходу «В», пятая и шестая – к выходу «С». Седьмая и восьмая выходят на «ноль».

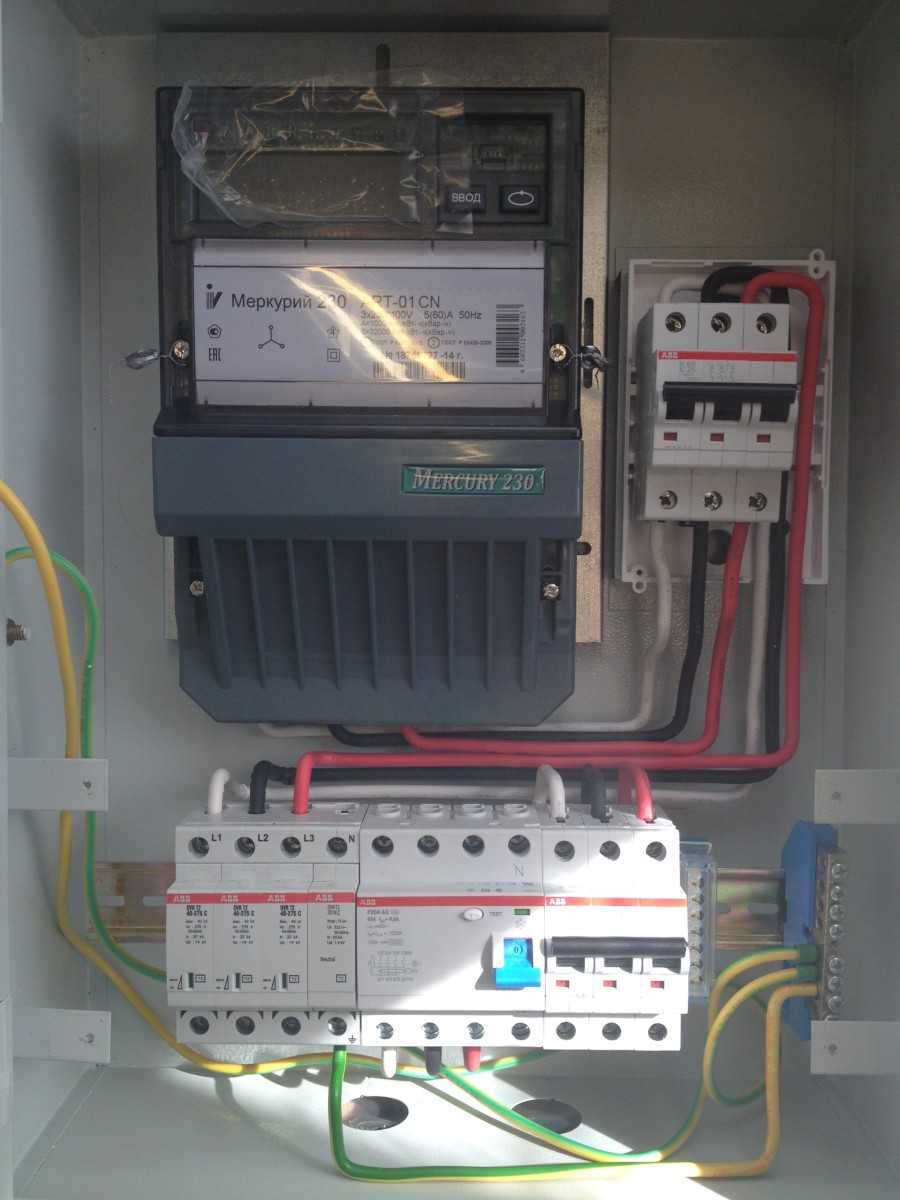

Пример правильного размещения устройства в помещении:

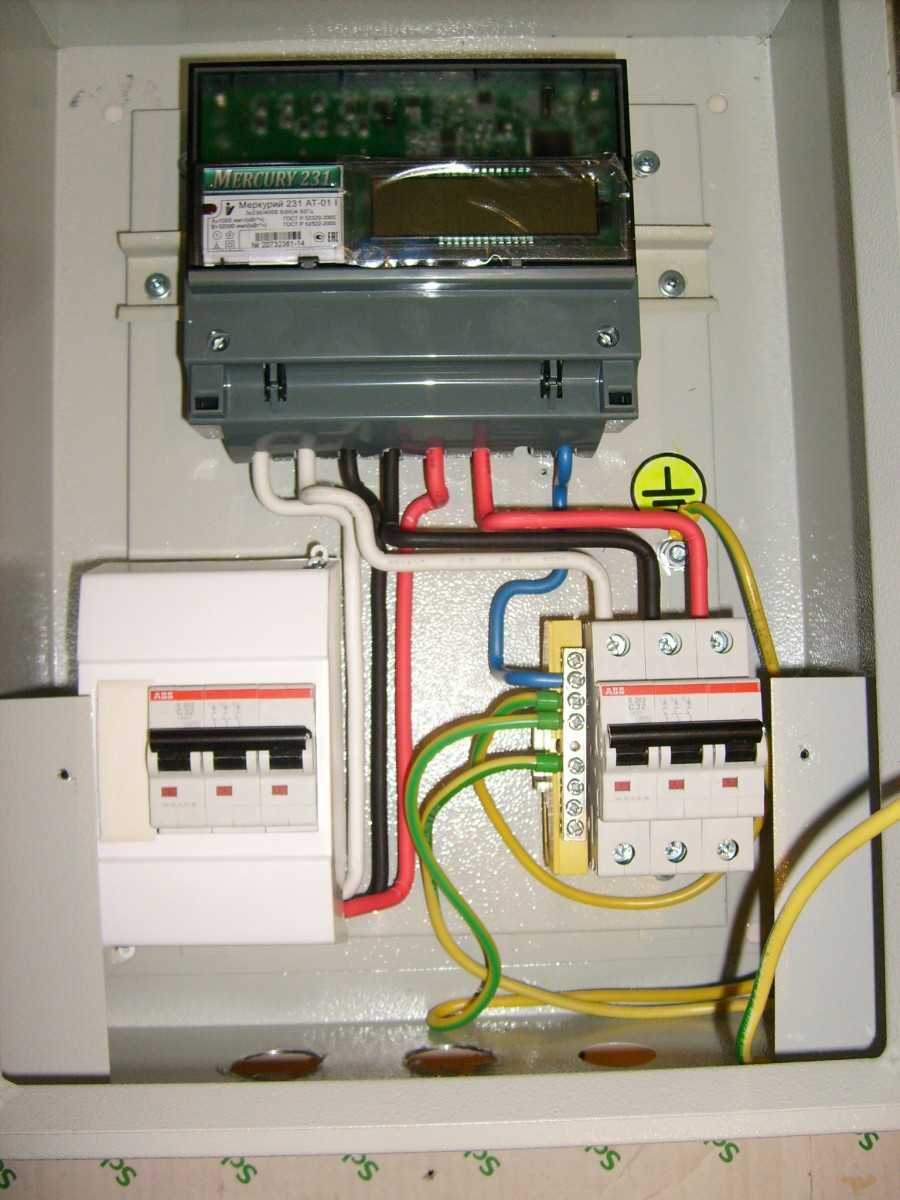

Пример из личного опыта о прямом подключении:
Очень удобная схема, если в быту нет лишних устройств и в наличии лишь общепринятый набор: утюг, кофеварка, телевизор, микроволновая печь, стиральная машинка и более мелкие электроприборы. Но если жилье оборудовано кондиционером или отопительным котлом, указанная схема не подходит и следует применить более сложный вариант.
Полу косвенное подключение
При допустимой силе расходования энергии 60 кВт и выше применяется полу косвенный способ через измерительные ТТ. Отличительной чертой метода служит замена первичной обмотки. Ее заменяет электрический провод. Напряжение возникает в процессе движения тока по вторичной обмотке. Его и фиксирует прибор учета.
Как подключить к трехфазному счетчику проводку здания или сооружения показано схематически на рисунке снизу.
Подключение к трехфазному счетчику проводки здания
В промышленных масштабах подключение счетчика через трансформаторы и испытательную коробку осуществляется различными схемами при выборе полу косвенного способа. К каждой необходимо относиться крайне внимательно, соблюдая абсолютное соответствие чертежу. ТТ здесь выполняет роль блоков питания.
Чаще всего встречается схема с применением десяти проводов. Основной ее плюс – гальваническая развязка измерительных и силовых цепей. А минус – чрезмерное количество выходов. Клеммы N1 и N3 крепятся к входу «А», NN 4и 6 к входу «В», а NN 7 и 9 – к входу «С». Клемма N2 – на вход конца измерительной обмотки «А», клемма N5 – на вход конца измерительной обмотки «В», клемма N8 – на вход конца измерительной обмотки «С». На фазу «ноль» крепятся клеммы NoN10 и 11, только N11 – на «ноль» со стороны нагрузки. Применение дополнительных клемм Л1 и Л2 специального назначения показано на рисунке сверху. Здесь же примеры крепления клемм измерительной обмотки И1 и И2.
Два широко используемых вида подключения
Вариант монтажа трехфазного счетчика Меркурий 230 с трансформаторами тока – «звезда», назван так из-за звездообразной фигуры, в которую сводятся электрические потоки. Плюс метода: меньше проводов, что облегчает монтаж аппарата учета. Минус: внутренняя схема усложняется.
Установка трехфазного счетчика через трансформатор семи проводным вариантом – мало популярный способ подключения аналогичных аппаратов и применяется редко из-за своей устаревшей схемы. Здесь отсутствует гальваническая развязка, что служит ее главным недостатком.
Схема подключения
Рассмотрим, как подключить прибор. Подключить счетчик можно по разным схемам, в них трансформаторы тока будут применяться как источник данных. Приводим схему подключения счетчика Меркурий 230. Наиболее распространенной является десятипроводная схема подключения аппарата. Ее достоинством считается наличие силовых цепей и измерительных приборов. Недостатком считают большое количество проводов.
Последовательность подключения счетчика и трансформатора:
- клемма 1 — вход А;
- клемма 2 — вход конца измерительной обмотки А;
- клемма 3 — выход А;
- клемма 4 — вход B;
- клемма 5 — вход окончания обмотки измерения B;
- клемма 6 — выход B;
- клемма 7 — вход C;
- клемма 8 — вход окончания обмотки C;
- клемма 9 — выход C;
- клемма 10 — вход нулевой фазы;
- клемма 11 — нулевая фаза со стороны напряжения.
Для монтажа счетчика в разрыв цепи трансформаторов используют клеммы Л1 и Л2. Можно подключать счетчик с применением полукосвенной схемы. При этом трансформаторы тока соединяют в звезду. Тогда облегчается монтаж аппарата и нужно меньше проводов. Точность и качество данных не ухудшаются.
Применяется также семипроводной способ подключения ТТ. Его недостатком является отсутствие гальванической развязки цепей. Такая схема считается опасной в применении и сейчас почти не используется.
Подключение электросчетчика Меркурий 230 имеет много общего с установкой однофазного прибора. Но есть и много различий при монтаже установки. Схема подключения имеется на корпусе счетчика, с обратной стороны крышки.
При монтаже надо соблюдать цветовую последовательность. Четные номера проводов соответствуют нагрузке, нечетные — вводу. Применяются схемы подключения трехфазного многотарифного счетчика.
Когда счетчик подключают трехфазным потребителям, то процесс осуществляют через трансформаторы тока. Эта схема дает возможность удешевить электроэнергию и увеличить надежность снабжения ею. Счетчики прямого включения не делают больше 100 А. Это объясняется ограничением размеров проводника. Чем выше сила тока, тем большее сечение провода необходимо для его пропуска. Такие ограничения устраняют трансформаторы тока.
Рассмотрим схему подключения счетчика через испытательную клеммную коробку: клеммы в колодке обозначаются буквами A, B, C. На эти клеммы приходит провод, который подключен к шинам питания 380 V, а потом идет на прибор учета через перемычки.
Если необходимо, перемычки раскручивают, сдвигают, при этом разрывается цепь. Благодаря этому можно снять сетевое напряжение и обеспечить безопасную работу устройства, подключенного к испытательной коробке. ИКК имеет защитную крышку и устройство для пломбы, винт с отверстием. Установка пломбы осуществляется вместе с монтажом счетчика.
Рассмотрим, как снять показания счетчика электроэнергии. У прибора 6-значный циферблат. Надо выписать все цифры до запятой. Чтобы вычислить расход энергии за месяц, надо из новых показаний вычесть те, которые были в прошлом месяце.
Выясним, как снять показания с многотарифного счетчика (артикул Меркурий 230 ART-01). Для этого надо записать такие данные: Т1 — расход тока днем, Т2 — расход тока ночью. Перед тем как записывать данные, надо убедиться, чтобы аппарат был в режиме готовности.
Возле отметки А должна быть черта. Если ее нет, то следует нажать правую кнопку. Потом нажимают кнопку Ввод. При этом на дисплее будут обозначены данные расхода тока днем Т1. Второй раз нажимают Ввод и переписывают значение Т2 (ночью).
Watch this video on YouTube
Особенности в конструкции
Счетчик учета расхода электроэнергии «Меркурий» имеет следующие характерные черты:
- безвинтовое исполнение. Благодаря этому, прибор нельзя взломать;
- возможность работы при любой полярности. Старые индукционные счетчики (с вращающимся диском) можно было «обмануть», поменяв фазу и нейтраль местами. «Меркурий» в этом случае все равно будет исправно работать;
- два способа отображения информации.
По последнему признаку счетчики делятся на:
- электронные (Меркурий 201.2, 201.4, 201.8): данные отображаются на жидкокристаллическом дисплее, есть функция передачи показаний по проводной сети;
- электромеханические (Меркурий 201.5, 201.6, 201.7): табло выполнено в виде нескольких вращающихся колец с нанесенными цифрами (отсчетное устройство).
В электромеханическом отсчетном устройстве последнее кольцо выкрашено в красный цвет и отображает десятые доли киловатт-часа. «Меркурий» имеет широкий диапазон рабочих температур. Это позволяет устанавливать счетчики снаружи помещений при условии наличия защитного козырька.
Электронный счетчик электроэнергии Меркурий 201,2
Выпускаются электросчетчики данной марки в однофазном и трехфазном исполнениях. К первой группе относятся счетчики серии «Меркурий 201», ко второй — «Меркурий 230». По классу точности в приборе предусмотрен технологический запас. В его схеме присутствует шунт, позволяющий точно измерить постоянную составляющую тока.
Прибор оснащен пластиковым корпусом, с размерами — 105х105х65 мм (последний — глубина). Вес — от 250 до 350 г (зависит от модели). Крепежные элементы — для установки на DIN-рейку. Клеммная колодка содержит 4 винтовые клеммы (однофазная модель) и защищена съемной крышкой. Цифровое табло располагается на передней панели слева, справа здесь же отображены технические характеристики.
Помимо базовых составляющих — механизма учета расхода электроэнергии, клеммной колодки и индикатора — счетчик «Меркурий» содержит:
- оптрон — импульсный выход (телеметрия);
- встроенную память. Сюда в автоматическом режиме регулярно записываются показания счетчика;
- оптопорт. Предусмотрена функция «электронная кнопка»;
- микропроцессор;
- PLC-модем. Позволяет включить счетчик в информационно-измерительную систему (удаленный контроль показаний) с проводной сетью.
Потенциальному покупателю важно знать о недостатках электросчетчиков «Меркурий»:
- относительно большие габариты. Для сравнения: ширина счетчика СЕ101-R5 от с теми же параметрами и ценой составляет 89 мм, счетчика «Нева 103» от , тоже аналогичного, — 78 мм. Из-за большой ширины приходится приобретать щит больших размеров, а значит и более дорогой. Особенно сложно установить многотарифный счетчик от данного ): в щите приходится выпиливать окно;
- труднодоступность места для пломбирования. По отзывам пользователей, иногда приходится самостоятельно расширять отверстие для проволоки или лески пломбы.
«Меркурий» имеет простенький дизайн. Если предполагается установка в квартире, многие предпочитают более стильные модели.
Схемы подключения
Способы монтажа счетчика Меркурий 230 АМ и однофазных аппаратов во многом схожи. Но есть множество различий и сложностей при установке трехфазных устройств, поэтому их выпускают со схемой монтажа, расположенной на обратной стороне корпуса.
Правильная установка счетчика требует строгого соблюдения последовательности соединения проводов, отличающихся цветом изоляционного покрытия. Для трехфазной сети фаза А может быть выделена синим или голубым цветом, фаза В — оранжевым или коричневым, фаза С — фиолетовым, а нейтральная или нулевая фаза — зеленым.
Для аппаратов типа Меркурий 230AM, 230AR, 230ART, 230 ART2 можно отметить следующие способы монтажа:
- путем прямого подсоединения;
- при помощи 2-х или 3-х трансформаторов тока;
- к 3-х проводной сети посредством 2-х трансформаторов напряжения и 2-х трансформаторов тока;
- путем соединения к 3-х или 4-х проводной сети по 3 трансформатора напряжения и тока.
Прямое включение аппарата подразумевает непосредственное соединение к сети с напряжениями 220 и 380 В. Схемой подключения трехфазного счетчика Меркурий предусмотрена установка УЗО (устройство защитного отключения) и ОПН (ограничитель перенапряжения нелинейный).
Косвенное подключение
Этот способ подключения счетчика Меркурий 230 через трансформаторы тока способствует проведению учета затрат энергии на генераторах электрических станций. Здесь трансформаторы располагаются на отходящих от генератора шинопроводах. Клеммы передают информацию на счетчик, фиксирующий объем производимого электричества. Передача электроэнергии осуществляется через распределительные устройства и линии электропередач.
Прямое подключение
Схема прямого подключения счетчика Меркурий 230 является самой простой и требует только правильного подсоединения входящего и выходящего кабеля в нужные клеммы прибора. Если для фазы А клемма №1 является входом, клемма №2 — выходом, то фазы В, С и ноль последовательно подключаются к гнездам под номерами с 3-го по 8-е.
https://youtube.com/watch?v=MSTUZSSCg2g
Полукосвенное включение
Этот вариант применяется для объектов энергопотребления мощностью более 60 кВт. Трансформаторы тока, используемые для подключения по этой схеме, имеют электрические провода взамен первичных обмоток. Прибор проводит фиксацию напряжения, появляющегося во время протекания электричества по вторичной обмотке. Счетчик Меркурий 230 АМ можно подключить по различным схемам косвенного соединения.
Последовательность включения по клеммам электросчетчика следующая:
- 1, 2 и 3, соответственно, вход, конец измерительной обмотки и выход фазы А;
- 4, 5 и 6 — вход, конец измерительной обмотки и выход фазы В;
- 7, 8 и 9 — вход, конец измерительной обмотки и выход фазы С;
- 10 и 11 — вход и выход фазы «0».
Значительного облегчения установки аппарата можно добиться путем применения полукосвенного подключения трансформаторного тока по схеме «звезда». Наряду с этим уменьшается количество проводов, точность токовых показаний сохраняется, хотя несколько усложняется внутренняя схема подключения.
Схема подключения трехфазного счетчика «Меркурий»
Выбор наиболее подходящий схемы подключения зависит от типа контролирующего прибора учета. Трехфазные могут работать в условиях стандартных электрических сетей в 220В.
Для оборудования прямоточного типа сила пропускаемого тока не должны превышать 100 А. В результате это становится причиной ограничения эксплуатации прибора по мощности, которая достигает не более 60 кВт. Устройство оснащено клеммными контактами, их отверстия предназначены для подключения проводов с небольшим сечением. Как правило, сечение такой проводки колеблется в пределах 25 мм.кв.
Электронные трехфазные электросчетчики имеют стандартную схему подключения, которая указана на задней крышке прибора. Установка не вызывает никаких сложностей.
https://youtube.com/watch?v=0Ynypcs7dy4
Технические характеристики: счетчик электроэнергии Меркурий
Потребители отмечают немало важную деталь, срок службы такого счетчика достигает 30 лет, а ведь далеко не каждый производитель может похвастаться таким показателем. Кроме того производитель дает гарантию на аппарат, которой будет достаточно, ведь любые погрешности и неисправности в работе счетчика можно увидеть за первые месяца эксплуатации. Что касается проверки, то данная установка должна проходить ее каждые полтора года, некоторые модификации подразумевают другой срок, все эти нюансы уточняются в технических характеристиках счетчика.
На примере счетчика Меркурий-230, давайте рассмотрим основные технические качества:
- Установленные габариты – 258 на 170 на 74 мм;
- Вес прибора – около 1,5 кг;
- Период, через который необходимо делать проверку – 10 лет;
- Средний показатель на работки – 17 лет;
- Срок эксплуатации – 30 лет;
- Гарантия от производителя – 3 года.
К функциональным возможностям данного счетчика можно отнести то, что он не только производит учет данных, но и их хранений, измерение и вывод на жидкокристаллический дисплей. Кроме того он осуществляет передачу реактивной и активной энергии согласно каждому тарифу, как за определенный промежуток времени, так и за весь период суммарно.
Преимущества и недостатки
При производстве модельной линии счетчиков марки «Меркурий» предусматривалась практика других разработчиков. Были поставлены задачи изготовления прибора, отличающегося высокой точностью и надежностью, с новейшей элементной базой, низкой себестоимостью, с развитым функционалом, отвечающего всем требованиям.
По окончании исследования, прибор усовершенствовали. Счетчик электрического учета «Меркурий» отличается схемотехническим исполнением и обладает максимальной функциональностью. Получилось это, благодаря применению импортных составляющих передовых производителей.
Технический потенциал системы учета энергии по отдельной стоимости ориентирует в правильности потребления электричества. В период максимального пользования, которое приводится на утренние и вечерние часы, тариф за киловатт-час электроэнергии заметно выше, тогда, как в ночное время, стоимость в несколько раз меньше.
Тем не менее, на практике количество населения, которое перешло на учет энергии по тарифам, не так уж и велико. В чем нежелание потребителей перейти на использование новейшего технического оборудования? Специалисты выделяют несколько моментов:
- достаточно невысокая стоимость электричества, что на некоторое время сдерживает россиян от затрат на покупку современных устройств;
- не все граждане хотят менять свой распорядок дня и пользоваться электроприборами с большей мощностью (к примеру, стиральная машинка) в ночные часы;
- не каждому производству выгодно переходить на ночные смены работы;
- отдельные группы населения испытывают сложность при снятии показаний с прибора учета по тарифам.
Невзирая на некоторые минусы, преимущества при переходе на многотарифные электронные устройства учета электроэнергии не подлежат сомнению.
Подключение «Меркурий 230» через трансформаторы тока
Подключение электросчетчика «Меркурий 230» через ТТ
Счетчик «Меркурий-230» имеет возможность тарифного учёта электроэнергии по зонам суток, учитывает потери и передает измерения и накопленную информацию об энергопотреблении по цифровым интерфейсным каналам.
По отзывам многих специалистов, «Меркурий-230» является одним из самых распространенных электрических счетчиков для коммерческого учета — без сомнения, это одна из лучших моделей российской компании-производителей приборов учета ООО «НПК «Инкотекс».
Распространению модели способствует большое количество модификаций, которые предназначены как для просты пользователей, так и для учета электроэнергии в составе АСКУЭ.
Снятие показаний с электросчетчика
Есть два вида устройств – с механическими колесиками и с электронным табло. Второе является более простым способом снятия показаний. Механические изделия имеют на колесиках цифры, которые отвечают за дату, часы, количество электроэнергии и другие показатели.
Независимо от модели данные считываются одинаково. Отличие заключается лишь в нажатии на кнопку ввод. На многозонных изделиях показания отображаются по порядку Т1, Т2 и т.д. Для получения информации на электронном счетчике нужно дождаться появления цифр и записать данные.
Есть второй способ получения данных: несколько раз нажать на кнопку ввода, пока не появятся нужные значения. Затем записываются цифры без символов после точки.
https://youtube.com/watch?v=H2sx-ahNW2c
Меркурий 201 и пять его моделей
Меркурий 201
Меркурий 201 – современный счётчик расхода активной энергии потребителями бытовой электрической сети. Прибор изготавливается компанией «Инкотекс», модель 201 имеет несколько модификаций, каждая со своей спецификой.
Внешне модели электроизмерительных устройств отличаются индексами. Каждая из приведенных пяти модификаций Меркурий 201 имеет свой предел измерения силы переменного тока, свой способ вывода расхода электроэнергии на лицевую панель. Максимальных рабочий ток устройства составляет от 5 до 10 А, способ индикации показаний бывает как жидкокристаллическим, так и механическим.
Принцип работы счётчика Меркурий 201 состоит в том, что первичные сигналы потребления электроэнергии формируются датчиками напряжения и тока. Потом они поступают на преобразователь, управляемый микроконтроллером. После расшифровки сигналы подают информацию к устройству вывода механического или жидкокристаллического типа.

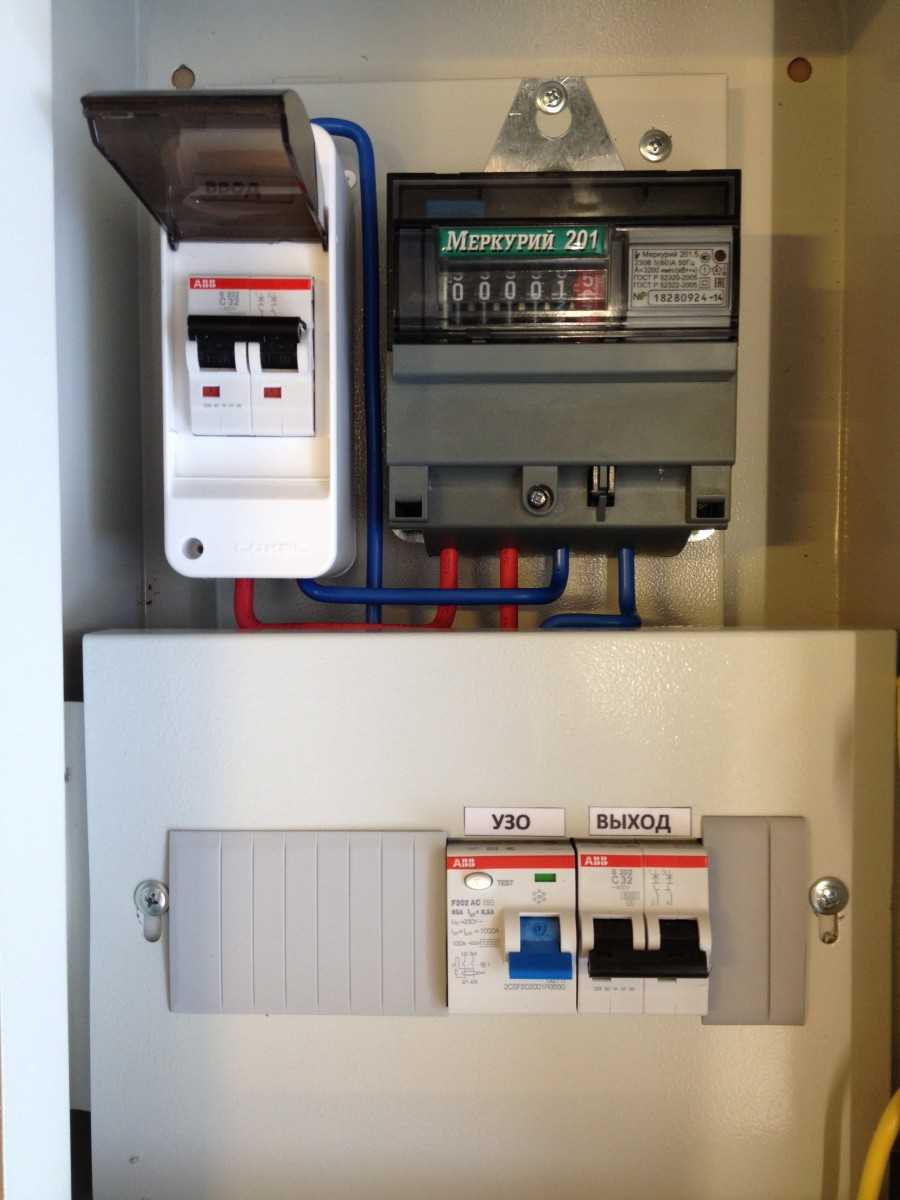

Схема подключения ЭМ, расположенного на общем электрощите этажа (СНиП )
Счётчик электроэнергии Меркурий 201 предназначен как для самостоятельного учёта расхода электричества, так и для работы в автоматической информационно-измерительной учётной системе.
Сейчас счётчики марки Меркурий 201 — наиболее доступные и точные. Они заменяют старые устройства учёта расхода электроэнергии с вращающимися дисками.
Это интересно: Очистка воды от извести из скважины: разбираем вместе
Показания электронных счетчиков электроэнергии
В новейших электросчетчиках размещается электронное табло, а не механическое, с крутящимся колесиком. На экране отображаются цифры: дата, часы и другая информация. Вне зависимости от модели данные считываются одинаково. Все отличие в количестве нажатия на кнопочку – ввод. У многозонного счетчика показания отображаются по порядку: Т1, Т2, Т3, Т4.
Второй способ — нажимать на «ввод» столько раз, сколько потребуется для нужных показаний. Они различаются по определенным символам. После появления необходимых данных, как показано на фото счетчика меркурий, их списывают и проводят расчеты. Запомните, цифры после точки не учитываются.
Схема подключения
Подключение счетчика марки Меркурий 201 производится без особенностей, аналогично другим приборам учета электрической энергии. К устройству прилагается подробная инструкция, которую необходимо изучить, вместе с паспортом и схемой подключения
Главное — правильное подключения фаз и внимание при соединении проводов (их маркировка выделена разным цветом)
Перед тем как подключить Меркурий 201, необходимо обесточить систему: выключить автомат, рубильник, питающую линию. Для безопасной укладки проводов на клеммной крышке предусмотрены специальные ячейки с перфорированными бороздками. В этих местах ячейки выламываются, и через отверстия заводится провод.
Для подключения провода есть 4 позиции:
- Питающей фазы от вводного автомата.
- Фазной нагрузки на питание помещения.
- Нулевого провода от вводного автомата.
- Нулевого провода нагрузки на питание помещения.
Провода подключаются только в такой последовательности. Следует помнить, что фазный провод — белый, а нулевой — синий.
Для удобства пользования схема подключения однофазного счетчика модели Меркурий 201 продублирована на внутренней стороне клеммной крышки. Если прибор подключен правильно, то на нем загорается световой индикатор красного цвета.
Перед закрытием крышки следует вновь проверить правильность подключения, обращая внимание на плотность соединений: при закручивании зажимов изоляция не должна попадать под контакт. Если такое произойдет, возможна ее постепенная плавка, когда счетчик будет находиться под нагрузкой
Крышку к корпусу следует прикручивать плотно, не оставляя зазоров.
Для надежной и безопасной эксплуатации счетчика Меркурий 201 подключение рекомендуется производить через автоматические выключатели с использованием УЗО — устройства защитного отключения. Его следует устанавливать тоже в щитке. Во избежание проблем с работой сечение проводов должно соответствовать номинальному току счетчика
Также нужно обращать внимание на соответствие по мощности и диаметру
Перед тем как установить счетчик, нужно проверить его соответствие требованиям нормативных документов. В паспорте должно быть указано:
- класс точности;
- даты изготовления и поверки;
- номер занесения в Госреестр средств измерения.

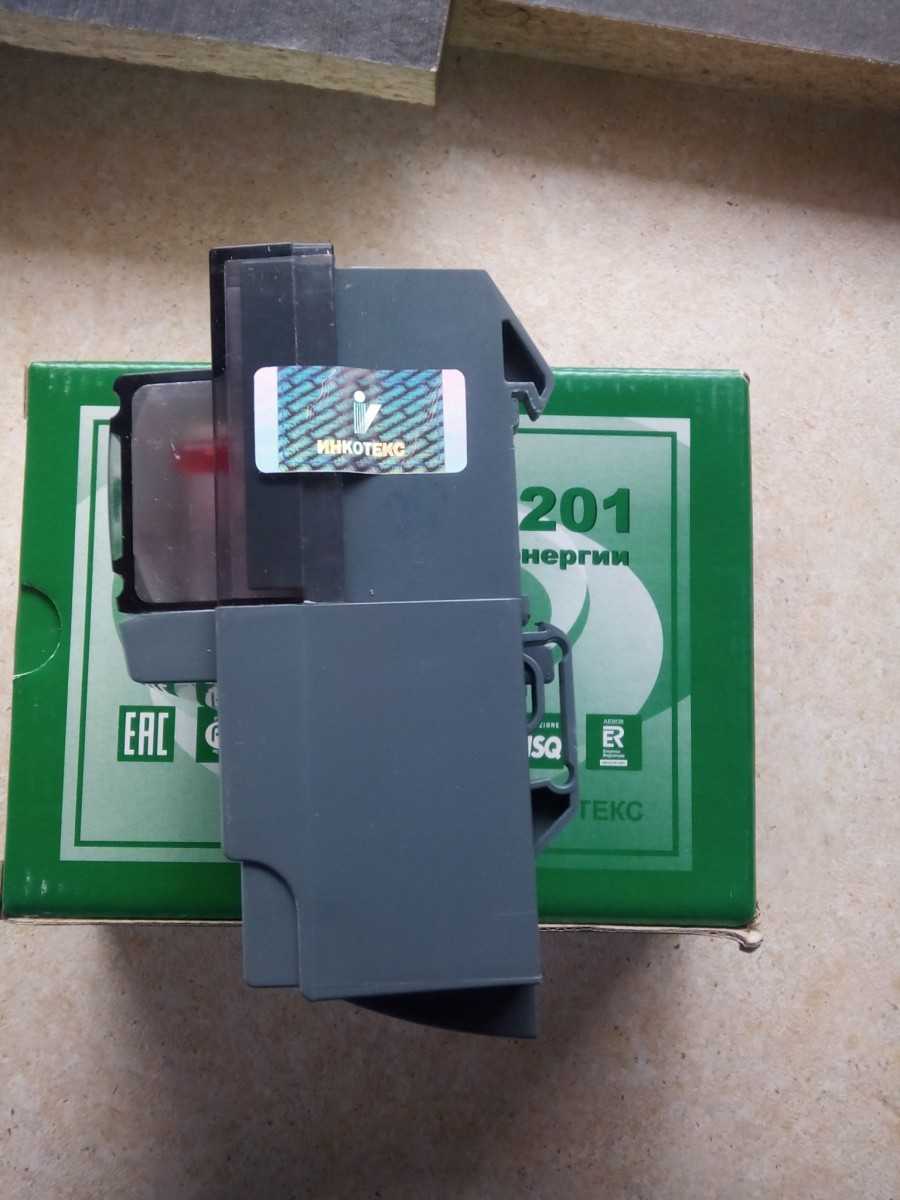

Необходимо проверить наличие гарантийной пломбы и голограммы, подтверждающей подлинность прибора.
Watch this video on YouTube
Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий 201 своими руками. Затем вызвать сотрудника энергокомпании для проверки правильности подключения и пломбировки прибора. Особенность этого процесса в том, что отверстия для пломбирования слишком маленькие и завести в них проволоку сложно. Леска для этого не подойдет, поэтому используются только пломбы для проволоки.
Следует обращать внимание на дату. На счетчиках модели Меркурий 201, как и на остальных контрольных приборах и устройствах, устанавливают пломбы с клеймом госповерителя не старше 2 лет
Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к. она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления.
Устройство счетчика модели Меркурий 201 предусматривает несколько вариантов отражения показаний в зависимости от конструкции прибора. На жидкокристаллическом экране отображений больше и они информативнее. Помимо данных об использованной электроэнергии, высвечивается дата, показатели силы тока и напряжения, время наработки с момента ввода в эксплуатацию.
Перед тем как снять показания с Меркурий 201 с отсчетной системой барабанного типа, нужно помнить, что расчета с энергоснабжающей компанией берутся только целые данные. На устройстве имеется 6 барабанов, 5 из которых показывают целые значения (они черного цвета и находятся слева), а 1 — десятые доли (он черного цвета и расположен крайним справа). Это сделано для визуального удобства при снятии показаний.
Поверка прибора проводится на заводе-изготовителе сразу после сборки. Факт проведения отмечается в паспорте и на пломбе. Следующий срок поверки счетчика модели Меркурий 201 — через 16 лет.
Обзор трехфазного электросчетчика марки Меркурий 230
Обзор однофазного электрического счетчика Энергомера СЕ 101
Как правильно выбрать и какой лучше поставить электросчетчик в квартиру
Как поменять счетчик электроэнергии в квартире или частном доме?
Как выполняется пломбировка счетчиков электроэнергии — заявление, сколько стоит, штраф за снятие
Что делать если остановился или сломался электросчетчик в квартире?
