Разновидности, технические и эксплуатационные характеристики провода пв

Расшифровка названия и особенности конструкции провода ПВ3

На первой стадии знакомства с этим проводом давайте разберемся с расшифровкой его аббревиатуры, а также особенностями конструкции. Тем более что здесь есть свои «подводные камни».

Расшифровка названия ПВ3

И кроются эти «камни» именно в расшифровке. Дело в том, что сейчас такого провода как ПВ3 не выпускают. Его название несколько видоизменилось. Но давайте обо всем по порядку.

Основные характеристики провода ПВ3

Итак:

  • Согласно ГОСТ 6323 – 79 первая буква в аббревиатуре указывает, что данный проводник является проводом. Вторая буква указывает на материал изоляции. В нашем конкретном случае это – «В», что значит винил или как его еще называют поливинилхлорид.
  • Цифра 3 в конце обозначает класс провода по гибкости. Всего существует 6 классов. И чем ниже цифра, тем провод менее гибкий. То есть провод ПВ 1 3 значительно менее гибок чем провода ПВ 3 3.
  • Так было до 2010 года. Но в 2010 году был введен новый стандарт ГОСТ Р 53768 – 2010, который внес кардинальные изменения. Согласно него структура обозначения марок проводов и кабелей полностью изменилась.

Расшифровка типа провода согласно ГОСТа 2010 года

  • Теперь наш провод ПВ3 должен называться как ПуГВ. Поэтому давайте разберем и эту аббревиатуру.
  • Пу – обозначает провод установочный. Вообще теперь существует только два вида первых символов Пу – провод и Ку – кабель.
  • Символ «Г» означает, что провод гибкий. Если провод не является гибким, то никаких символов вообще не указывается.
  • Последний символ «В». Он, как и раньше означает поливинилхлоридную изоляцию.
  • Кроме этих символов современная аббревиатура может содержать информацию о материале оболочки при ее наличии и о классе пожарной безопасности, при наличии таковой защиты.
  • После этого в названии провода обычно указываются цифры от 0,5 до 95. Они указывают сечение провода.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию самого провода. Как вы можете видеть на видео провод ПВ3 является одножильным. В качестве токоведущих частей используется проволока, изготовленная из меди.

Конструкция провода ПВ3

Для того чтоб провод был гибким каждая токоведущая жила изготовлена из нескольких проволок скрученных между собой. Так провода с сечением от 0,5 до 35 мм2 изготавливается из не менее чем 7 отдельных проволок.

Чем меньше сечение каждой отдельной проволоки, тем выше гибкость провода. Так согласно ГОСТ 6323 – 79 для провода ПВ 3 данных сечений может выпускаться провод 2, 3 и 4-го класса гибкости.

Зависимость толщины проволок от гибкости провода ПВ3

Класс гибкости может изменяться в зависимости от сечения каждой отдельной жилы. Так, например, для проводов ПВ 3 3 может применяться проволока диаметром не более 0,79 мм.

В этом случае провод будет иметь класс гибкости 3. Если же применяется проволока диаметром не более 0,53 мм, то характеристика такого провода позволит отнести его к 4-му классу гибкости.

Провод ПВ3 95

А вот для проводов с сечением в 50 – 95 мм2 сечение каждой отдельной проволоки должно быть не более значений, указанных в ГОСТ 22483 – 77 для третьего класса.
Кстати количество этих проволок должно быть не менее 16 штук.

Номинальные параметры изоляции провода ПВ3

Следующим важным элементом в конструкции провода является изоляция

Но здесь все достаточно просто.
В зависимости от сечения провода ее толщина строго оговорена и должна соответствовать значениям, приведенным ниже.
Согласно ГОСТ 6323 – 79 изоляция провода может быть двухслойная.
В этом случае толщина первого слоя должна составлять не менее 70% толщины всей изоляции.

Стандартные расцветки провода ПВ3

Последним вопросом, на который мы обратим внимание, является расцветка провода.

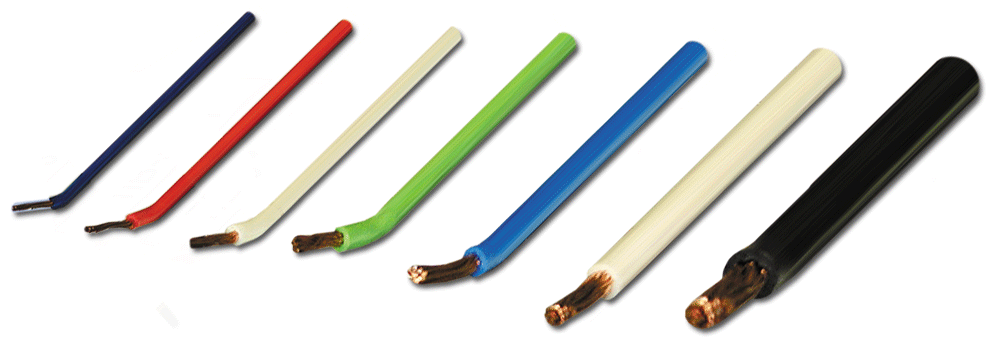

Основными считаются восемь цветов, приведенных ниже, но по желанию заказчика может быть выполнена любая окраска поверхности изоляции.

Конструкция и описание провода ПВ 3

Кабель ПВ 3 представляет собой многопроволочный одножильный проводник из меди, покрытый слоем виниловой оболочки (ПВХ). Изоляция, окрашенная в различные цвета, является своеобразной маркировкой изделия. Например, электротехники используют провода жёлто-зелёной окраски для монтажа заземления. Синие ПВ 3 в электроустановках означают нулевые линии.

При зачистке конца кабеля винил легко отделяется от жилы. Если этого не происходит, то, значит, кабель получился некачественный в результате нарушения технологии изготовления. Количество проводков определённого сечения влияет на изгибаемость проводника. Каждому проводному изделию присваивают определённый класс по гибкости. Соответственно, кабелю ПВ 3 присвоен 3-й класс гибкости.

Расшифровка аббревиатуры наименования ПВ 3:

  • П – провод;
  • В – ПВХ оболочка;
  • 3 – степень гибкости.

Важно! Токоведущая часть ПВ 3 состоит из скрученных между собой проводков. Таких проволочек должно быть не меньше семи


Конструкция ПВ 3

Проверка при покупке

Сертификат соответствия провода

Наводненность рынка поддельной кабельной продукцией заставляет тщательно проверять провода ПВ-3 перед приобретением. Чтобы купить качественное изделие, нужно следовать нескольким простым советам:

  • Выбирать продукцию, имеющую в маркировке указание соответствующего ГОСТа, а не ТУ. Технические условия производители стремятся подогнать под себя с целью снижения затрат, и выпускают в продажу изделия, не соответствующие нормам.
  • Информация, напечатанная на изоляции, должна полностью соответствовать той, которая содержится на бирке бухты. Если есть расхождения, продукция может быть контрафактной или несоответствующей ГОСТу.
  • Сечение нужно проверить при помощи штангенциркуля, поскольку некоторые производители намеренно выпускают «усеченный» провод.
  • Продавец обязан предоставить сертификат соответствия, в котором будет содержаться информация относительно испытания провода на пробой, а также на сопротивление жилы.

Сравнительные характеристики ПУВ с другими проводами

По многим параметрам другие провода не уступают рассматриваемому варианту, а некоторые даже лучше по заявленным параметрам. Но на практике иногда оказывается иначе, провод ПУНП например, имеет большой ассортимент по сечению проводов, несколько жил 2,3 и даже5 в двойной изоляции с первого взгляда его использовать практичнее. Оказывается, многие параметры ПУНП не соответствуют заявленным характеристикам:

  • Меньше сечение провода;
  • Состав сплава проводов, уменьшенный процент меди;
  • Состав изоляционного слоя, он должен быть из негорючих материалов;
  • Толщина слоя изоляции бывает уменьшена до 20%.

Это связано с недобросовестным отношением многих производителей марки ПУНП, по началу, на него был очень большой спрос. По заявленным характеристикам изделие хорошее, но как показывает статистика, сейчас 80% продукции на рынке им не соответствует, испортили изделие в погоне за прибылью.

Расшифровка и конструкция провода ПуГВ

Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.

Расшифровка маркировки провода ПуГВ

Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.

Расшифровка маркировки проводов

Итак:

Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.

Классы гибкости проводов

  • Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
  • Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
  • Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.

Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

Различные сечения проводов ПуГВ

После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

Конструкция провода ПуГВ

Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.

Итак:

  • Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
  • Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
  • Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
  • Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
  • И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.

Сечение отдельных проволок жилы проводов ПуГВ

  • Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
  • И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.

Номинальные размеры толщины изоляции проводов ПуГВ

Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.

Таблица 1

Марка провода Наименование провода Преимущественная область применения
АПВ Провод с алюминиевой или алюмомедной жилой ограниченной гибкости (для сечений до 16 мм2вкл. — однопроволоч-ная) с поливинилхлоридной изоляцией Для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др. для монтажа электрических цепей
ПВ1 Провод с медной жилой ограниченной гибкости (для сечений до 10 мм2вкл. — однопро-волочная) с поливинилхлоридной изоляцией То же
ПВ2 Провод с медной жилой нормальной гибкости с поливи-нилхлоридной изоляцией Для монтажа участков электрических цепей, где возможны изгибы проводов
ПВЗ Провод с медной жилой повышенной гибкости, с поливи-нилхлоридной изоляцией То же
ПВ4 Провод с медной жилой высокой гибкости с поливинил-хлоридной изоляцией Для монтажа участков электрических цепей, где возможны частые изгибы проводов
АППВ Провод с алюминиевыми или алюмомедными жилами ограниченной гибкости (для сечений до 16 мм2вкл. — однопро-волочными) с поливинилхло-ридной изоляцией, плоский, с разделительным основанием Для стационарного монтажа
ППВ Провод с медными жилами ограниченной гибкости (для сечений до 10 мм2вкл.-однопро-волочными) с поливинилхло-ридной изоляцией, плоский, с разделительным основанием То же

Примеры условных обозначений проводов: марки ПВ1 с жилой сечением 2,5 мм2, натурального, белого или серого цвета:

Провод ПВ1 2,5 Б ГОСТ 6323-79; марки АППВ с двумя жилами сечением 2,5 мм2: Провод АППВ 2×2,5 ГОСТ 6323-79; Марки ПВЗ с жилой сечением 2,5 мм2, переходного или смешанного цветов, холодостойкого исполнения: Провод ПВЗ-ХЛ 2,5 БЦ ГОСТ 6323-79.

Расшифровка маркировки кабелей

Основная классификация силовых кабелей:

  • Символ А — указывает на то, что жила изготовлена из алюминиевого сплава. Если этой буквы в названии нет, то значит жила медная;
  • В — означает, что внутренняя изоляция выполнена из ПВХ материала;

Конструкция изделия

  • В — вторая буква, указывает на то, что внешняя оболочка изготовлена из более толстого ПВХ;
  • Р — указывает на то, что в данном проводе применяется каучуковая изоляция. НР означает что каучук не распространяет горение;
  • П — указывает на то, что внешняя оболочка изготовлена из полиэтилена;
  • Если указано два символа АС и АА, то это говорит о том, что жилы алюминиевый с оболочкой из свинца;
  • Б или Бн означает что электропровод защищен бронированный слоем, который устойчив к возгоранию;
  • Г — этот символ позволяет использовать такой кабель для прокладки электропроводки в горных местностях. Этой буквой также может определяться голый провод или нет;
  • г — будет обозначаться, что провод имеет высокую герметизацию;
  • Шв, Шп, Шпс — означает, что внешнее покрытие выполнено из шланга, который производится из ПВХ, полиэтилена или других негорючих составов;

Таблица для силовых кабелей

  • О — обозначает что для каждого электропровода нужно установить свою защитную оболочку;
  • нг — негорючий электрокабель;
  • Э — указывает что изделие используется для шахтного размещения в особо опасных зонах.

Примерами таких кабельных изделий могут выступать АВБбШв, ВБбШв, ВВГнг, КГНВ, СИП и так далее.

Ниже указано как правильно расшифровывать контрольные провода:

  • К — основное обозначение контрольного провода. В основном располагается на первом месте в маркировке;
  • символ А — указывает на то, что жила изготовлена из алюминиевого сплава. Если этой буквы в названии нет, то значит жила медная;
  • В — указывает на то, что вокруг фазных жил располагается поливинилхлоридная оболочка;
  • В — вторая буква, указывает, что внешняя оболочка изготовлена из более толстого ПВХ;

КСБКНГ А -FRLS 2×2х0.8

  • Ф — изоляционная оболочка произведена из фторопласта;
  • Г — голый кабель;
  • Ш — говорит о том, что это шнур;
  • Э — экранизированный провод.

Примерами таких проводов выступают КГВШ, АКВВГ, КВВГнг.

Разновидности

ПВ – это общее название проводов с изоляцией из качественного поливинилхлорида. Если рассматривать глубже, то существует огромное количество разновидностей этого изделия: есть как монтажная, так и установочная продукция. Все перечисленные ниже провода с успехом используются в электросетях переменного тока напряжением до 450 В:

  1. ПВ1 – это установочный провод, используемый в электросети напряжением 450 В и частотой не выше 100 Гц. В случае с сетями постоянного тока ПВ1 может использоваться при напряжении до 1000 В. Максимально допустимое значение тока – 41 А. Жилы производятся из луженой меди. Любой ПВ1 является одножильным, причем проводник состоит из нескольких мелких проволочек.
  2. ПВ3 – аналог ПВ первого класса гибкости. По основным технико-эксплуатационным параметрам он ничем не уступает ПВ1, однако его можно использовать как монтажное изделие.
  3. БПВЛ – бортовой провод. Его название обусловлено изначальным предназначением: кабель применялся в авиастроении. С течением времени его начали применять при коммутации стационарного оборудования. Максимально допустимое напряжение в сетях переменного тока составляет 250 В при частоте 2000 Гц, постоянного – 500 В.
  4. АПВБбШв – силовой провод, жилы которого производятся из алюминия. Основное предназначение – транспортировка энергии по стационарным электрическим установкам в электросетях переменного тока напряжением и частотой, не превышающими 1000 В и 50 Гц соответственно. Кабель с аналогичной маркировкой, но без буквы «А» на первом месте – такая же продукция, но из медных жил.
  5. АПВ – алюминиевый установочный провод с параметрами, аналогичными медным изделиям. Главное отличие алюминиевой продукции – максимально допустимое напряжение при переменном токе составляет 400 В (а не 450) при частоте 50 Гц (вместо 100).
  6. КСПВ – качественный провод, который применяют при обустройстве систем сигнализации и видеонаблюдения. Содержит двухслойную изоляцию: внутренняя оболочка изготавливается из полиэтилена, наружная – поливинилхлорида. Зачастую внешняя изоляция имеет белый цвет.

Это интересно: Как узнать сечение провода по диаметру, длине и мощности

Сфера применения

Область применения ПВ-3, с одной стороны, достаточно обширна, с другой — очень узка. Все дело именно в том, что это одиночный провод. Он может, согласно ГОСТу, использоваться для электропроводки, освещения, подключения различных установок внутри как жилых, так и нежилых помещений, но именно силовой монтаж удобнее осуществлять кабелями двумя и более числом токопроводящих жил — для однофазных и трехфазных подключений соответственно.

Поэтому в настоящее время одна из основных задач ПВ-3 (ПуГВ) — это подключение заземления, где как раз и требуется одиночный проводник. В некоторых случаях им может подключаться нейтраль. Пучок из нескольких проводов разных цветов можно использовать вместо общего кабеля там, где в первую очередь требуется гибкость. Также его часто используют при сборке силовых шкафов, для подключения автоматов, контакторов и УЗО, в промышленности — там, где по какой-то причине требуются одинарные проводники. При этом подключение провода должно осуществляться только с использованием обжимного наконечника — заостренного или в виде петли, так как в противном случае возможно отгорание провода.

Также он может применяться для создания перемычек.

ПВ-3 имеет ограничение по напряжению — 450 В для переменного либо 1000 В для постоянного тока. Для подключения мощных потребителей применять его рекомендуется с оглядкой, тщательно подбирая подходящее сечение.

При использовании кабель должен быть помещен в гофрированную трубу, кабель-канал либо бронированную оболочку. Укладка в земле или вмуровывание в стену не допускается, т. к. при проведении земляных либо ремонтно-строительных работ он легко может быть поврежден или вовсе перерублен. Защитная оболочка этого вида проводников рассчитана на сопротивление только незначительным механическим воздействиям.

Монтаж открытым способом с закреплением скобами разрешен как временная мера, но не более того. На открытом воздухе, в том числе методом протягивания, не применяется. Во-первых, он не относится к самонесущим, во-вторых, поливинилхлорид постепенно разлагается под действием прямых солнечных лучей.

При наличии дополнительного оборудования провод может использоваться как ТЭН — для отогрева замерзших водопроводных труб, и тому подобного.

Основное его достоинство — легкость и гибкость. Минимальный радиус изгиба — 10 наружных диаметров, или ровно 90 градусов.

Данный тип провода умеренно стоек к огню. При одиночной прокладке горения не поддерживает, при коротком замыкании — плавится, но не распространяет огня. Тем не менее к огнестойким проводам ПВ-3 не относится и в зонах повышенной взрыво- и пожароопасности использоваться не может.

Разновидности

ПВ – это общее название проводов с изоляцией из качественного поливинилхлорида. Если рассматривать глубже, то существует огромное количество разновидностей этого изделия: есть как монтажная, так и установочная продукция. Все перечисленные ниже провода с успехом используются в электросетях переменного тока напряжением до 450 В:

  1. ПВ1 – это установочный провод, используемый в электросети напряжением 450 В и частотой не выше 100 Гц. В случае с сетями постоянного тока ПВ1 может использоваться при напряжении до 1000 В. Максимально допустимое значение тока – 41 А. Жилы производятся из луженой меди. Любой ПВ1 является одножильным, причем проводник состоит из нескольких мелких проволочек.
  2. ПВ3 – аналог ПВ первого класса гибкости. По основным технико-эксплуатационным параметрам он ничем не уступает ПВ1, однако его можно использовать как монтажное изделие.
  3. БПВЛ – бортовой провод. Его название обусловлено изначальным предназначением: кабель применялся в авиастроении. С течением времени его начали применять при коммутации стационарного оборудования. Максимально допустимое напряжение в сетях переменного тока составляет 250 В при частоте 2000 Гц, постоянного – 500 В.
  4. АПВБбШв – силовой провод, жилы которого производятся из алюминия. Основное предназначение – транспортировка энергии по стационарным электрическим установкам в электросетях переменного тока напряжением и частотой, не превышающими 1000 В и 50 Гц соответственно. Кабель с аналогичной маркировкой, но без буквы «А» на первом месте – такая же продукция, но из медных жил.
  5. АПВ – алюминиевый установочный провод с параметрами, аналогичными медным изделиям. Главное отличие алюминиевой продукции – максимально допустимое напряжение при переменном токе составляет 400 В (а не 450) при частоте 50 Гц (вместо 100).
  6. КСПВ – качественный провод, который применяют при обустройстве систем сигнализации и видеонаблюдения. Содержит двухслойную изоляцию: внутренняя оболочка изготавливается из полиэтилена, наружная – поливинилхлорида. Зачастую внешняя изоляция имеет белый цвет.

Где используется провод ПВ 3

Благодаря своим техническим характеристикам и свойствам ПВ 3 обладает широким применением во многих сферах промышленности: создание собственной электрической сети, монтирование электрических проводок для дома, подключение устройств в проводки розеток и так далее. Все это возможно благодаря широкому диапазону сечений жилок провода.

Виды шнуров ПВ 3

Наиболее часто такой тип кабеля используют в следующих сферах:

  • Создание коммуникационных систем;
  • Сферы жилищного хозяйства;
  • Жилые и нежилые помещения;
  • Производственные помещения;
  • Организация проводки в зданиях любых типов и на улице.

Важно! Марки ПВ 3 с двойным слоем изоляции позволяют проявить максимальную безопасность при использовании шнура. Так как изоляционный слой изготавливают из ПВХ с усовершенствованными характеристиками, то он не нагревается от тока, не поддерживает горение и тушит сам себя при максимально высоких температурах (аварии и сбои)

Таблица 4

Номинальное сечение жилы, мм2 Расчетная масса 1 км провода, кг на номинальное напряжение переменного тока. В
660 1500
ПР АПР ПРГ, ПРПГ ПРПГУ ПР АПР ПРГ, ПРПГ ПРПГУ
1,5 43 47 74 55 61 91
2,5 56 39 64 94 70 52 80 113
4,0 84 51 84 116 99 67 101 145
6,0 110 63 114 159 127 80 134 183
10,0 179 104 182 226 201 126 207 254
16,0 249 133 259 307 274 158 286 338
25,0 375 192 390 466 405 222 423 505
35,0 484 236 518 602 518 269 555 644
50,0 670 319 721 821 709 358 767 871
70,0 902 407 951 1063 946 450 1003 1119
95,0 1211 536 1265 1386 1261 586 1321 1447
120,0 1494 651 1580 1750 1549 706 1644 1819
150,0 1844 797 1921 2106 1904 857 1991 2181
185,0 2295 981 2244 2523 2362 1048 2323 2610
240,0 2975 1249 3097 3438 3050 1324 3195 3543
300,0 3674 1524 3884 4491 3757 1607 4001 4619

Конструкция кабеля пв 3, маркировка по цветам

Провод по своей конструкции довольно простой (см статью. «Цвета проводов в трехжильном кабеле»). Жила провода состоит из перекрученной тонкой медной проволоки, обернутой цветной поливинилхлоридной изоляцией. В зависимости от назначения используются различные цветовые раскраски:

  1. синий, голубой – нейтральный/ноль
  2. желтый, желтый с зелеными полосками – заземление/земля
  3. черный, белый, красный, коричневый, любой цветной, кроме синего и желтого – фаза

Чем больше количества медной проволоки в проводнике, тем более гибкий проводник. ПВ-6 более гибкий чем ПВ 3.

Технические характеристики провода ПВ 3 (Таблица), как правильно проверить и выбрать

При выборе необходимо в первую очередь руководствоваться характеристиками кабеля, ПВ-3 имеет следующие параметры:

  1. максимальная длина – в зависимости от назначения, ограничивается 100м
  2. сопротивление изолирующего слоя – 2,25 – 13 к.Ом/км
  3. материал жил – медь
  4. температура установки – -15гр.С
  5. рабочая темпер. – -50 – +35гр.С
  6. минимальный срок службы – 15 лет. Фактический до 50 лет.
  7. Относительное удлинение – до 50%
  8. Термостойкость – до 150гр.С (краткосрочно)
  9. Проводимость – в зависимость от диаметра (см. таблицу ниже)

Таблица – технические характеристики провода ПВ 3 (диаметр, масса – вес, сопротивление жил и изоляции)

Номинальное сечение пвз (мм²) Кол-во проволок (шт) Наружный диаметр(мм) Максимальное электрическое сопротивление в соответствии с ГОСТ 22483 (Ом/км) не более Справочная масса/вес 1км провода, (кг) Электрическое сопротивление изоляции, кОм/км, при +70гр.С, не менее
ПВ 3
1х0,5 7 2,1 39,5 8 13
1х0,75 7 2,3 25,6 11 11
1х1,0 7 2,5 21,7 14 10
1х1,5 7 3,1 14,1 21 10
1х2,5 19 3,7 8,01 34 9
1х4,0 19 4,3 4,8 49 7
1х6,0 19 4,7 3,1 70 6
1х10 49 6,5 2 116 5,6
1х16 49 8,1 1,2 182 4,6
1х25 65 10,5 0,81 272 4,4
1х35 105 11,4 0,55 365 3,8
1х50 144 13,3 0,4 540 3,7
1х70 210 15 0,28 706 3,2
1х95 285 18,1 0,21 1004 2,9
1х120 360 19,5 0,163 1245 2,7
1х150 444 21,2 0,128 1410 2,4
1х185 555 23,8 0,105 1650 2,25

Более подробно можете прочитать в ГОСТ 22483 “Жилы токопроводящие для кабелей, проводов и шнуров” – ссылка на ГОСТ

Таблица 2 – максимально допустимый ток для провода Пв-3 (при напряжении 220 В)

Один провод Пв 3
Сечение мм² Диаметр жилы, мм Мощность/сила тока (кВт/А, ампер)
0,5 0,79 2,2/10
0,75 0,97 2,86/13
1 1,13 3,3/15
1,5 1,38 4,4/20
2,5 1,78 5,94/27
4 2,25 7,92/36
6 2,76 10,12/46
10 3,57 15,4/70
16 4,51 19,8/90
25 5,64 27,5/125
35 6,67 33/150
50 7,98 41,8/190
70 9,44 52,8/240
95 11 63,8/290
120 12,36 74,8/340
150 14,2 85,6/390
185 15,34 93,1/450

Важные моменты при проверке в магазине

Обращайте внимание по ГОСТ или ТУ сделан провод, ГОСТ предпочтительнее, потому что ТУ устанавливается производителем, могут быть отклонения по параметрам от стандарта.
Должна быть этикетка на упаковке и маркировка на самом кабеле
Читайте отзывы, выбирайте только проверенных производителей  (о производителях см. далее ↓)

Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское
Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок.

Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское

Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок.

Медный кабель ПВ-1 (ПуВ) и ПВ-3 (ПуГВ)

Установочные медные кабели ПВ 1 (ПуВ) и ПВ 3 (ПуГВ) предназначены для подключения электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, для распределения и подключения устройств в щитах и шкафах, подключения и монтажа машин механизмов и станков на номинальное напряжение до 450В (для сетей до 450/750В) частотой до 400Гц или постоянном напряжении до 1000В.

Климатическое исполнение ОМ и ХЛ. Категория размещения 2 по ГОСТ 15150.

Установочный кабель ПВ-1 (ПуВ)
Установочные кабели ПВ-3(ПуГВ)
Установочные кабели ППВ

Конструкция

  1. Токопроводящая жила для ПВ 1 (ПуВ), ППВ – медная проволока (однопроволочная, сплошная жила).
  2. Токопроводящая жила для ПВ 3 (ПуГВ), ПВ 4 – медные проволоки (многопроволочная, гибкая).
  3. Изоляция — ПВХ пластикат.

Установочный медный кабель ПВ 1 (ПуВ) имеет сплошную однопроволочную медную жилу в одинарной изоляции из ПВХ пластиката и предназначен для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для фиксированного монтажа электрических цепей и оборудования.

Установочный медный кабель ПВ 3 (ПуГВ) имеет одну многопроволочную гибкую медную жилу с изоляцией из ПВХ пластиката и предназначены для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для монтажа электрических цепей и оборудования, где возможны изгибы проводов. Установочный медный кабель ПВ 4 имеет одну многопроволочную гибкую медную жилу с изоляцией из ПВХ пластиката и предназначены для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для монтажа электрических цепей и оборудования, где возможны частые изгибы проводов. Установочный многожильный медный кабель ППВ имеет сплошные однопроволочные медные жилы и предназначен для негибкого фиксированного монтажа электрических цепей и оборудования.

Технические и эксплуатационные характеристики

Температура окружающей среды при эксплуатации от +70ºС до -50ºС
Относительная влажность воздуха (при tº +35ºС) 100%
Предельно допустимая tº нагрева жил при эксплуатации +70ºС
Минимальная tº прокладки кабеля без предварительного подогрева — 15ºС
Минимально допустимый радиус изгиба при прокладке: 5 диам. кабеля

10 диам. кабеля

Срок службы 15 лет
Гарантийный срок эксплуатации 2 года

Провода стойки к синусоидальной вибрации, акустическому шуму, механическим ударам одиночного и многократного действия, линейному ускорению, пониженному и повышенному атмосферному давлению, плесневым грибам.

Изоляция проводов стойка к растрескиванию при температуре +1500С и деформации при температуре +700С.

Установочные кабели соответствуют требованиям ГОСТ 6323-79

Число жил, сечение, мм2 Номинальный наружный диаметр, мм Расчетная масса, кг/км
ПВ 1(ПуВ) ПВ 3 (ПуГВ) ПВ 4 ПВ 1(ПуВ) ПВ 3 (ПуГВ) ПВ 4
0,5 2,0 2,1 2,14 8,0 8,49 8,7
0,75 2,2 2,3 2,4 10,5 11,4 11,7
1,0 2,3 2,5 2,5 13,2 13,8 14,3
1,5 2,8 3,0 3,1 19,3 20,5 20,9
2,5 3,4 3,7 3,9 30,7 34,4 34,9
4,0 3,9 4,2 4,6 45,5 49,4 50,3
6,0 4,4 4,8 5,3 65,0 72,2 71,4
10,0 5,6 6,0 108 113
16,0 7,1 7,8 173 179
25,0 8,76 9,6 268 278
35,0 9,90 11,1 362 383
50,0 11,7 13,0 498 526
70,0 13,4 15,4 690 730
95,0 15,7 18,0 955 1005
Число жил, сечение, мм2 Номинальный наружный диаметр, мм Расчетная масса, кг/км
ППВ
2х1,5 2,8х6,6 39,8
2х2,5 3,4х7,8 62,7
2х4,0 3,9х8,8 92,3
3х1,5 2,8х10,4 60,1
3х2,5 3,4х12,2 94,3
3х4,0 3,9х13,7 139

Провод ПВ 4

Шнур ПВ 4 устроен следующим образом: медные проволоки, скрученные между собой в один провод, покрытые изоляционным слоем яркого цвета, используемые для включения электрических механизмов и прокладки осветительных путей, а также для сборки электросхем. ПВ 4 намного гибче, чем его предшественник ПВ 3, поэтому кабель используется в местах, где эта гибкость необходима.

Изоляция у ПВ 4 однослойная. Электропроводящие жилы изготавливаются согласно ГОСТ 22483.

Тон изоляции одноцветный. Покупатель может выбрать цвет шнура из представленных у производителя (красный, желтый, зеленый и другие). Как и все кабели для заземления, ПВ 4 имеет зелено-желтый цвет.

ПВ 4 для заземления имеет желто-зеленый цвет.

Сфера применения

При работе с ПВ 4 следует соблюдать умеренную температуру. Если работа происходит в холодном помещении или в зимнее время года, то лучше использовать ПВ-ХЛ.

Данный вид не любит влагу, поэтому размещать его следует в помещениях или с защитой в виде навеса.

Шнур отличается от остальных своей высокой гибкостью, поэтому чаще всего используется в распределительном щите. Также он незаменим для включения электрооборудования в сеть.

Большой популярностью провод пользуется в установке освещения. Кабель подходит для присоединения к электропитанию, а также для разводки внутри светящегося предмета.

Технические параметры

Шнур ПВ 4 отличается от остальных следующими характеристиками:

  • номинальное переменное напряжение не должно превышать 450 Вольт;
  • номинальное постоянное напряжение не должно превышать 1000 Вольт;
  • минимальная температура использования — -50 градусов по Цельсию;
  • максимальная температура использования — + 70 градусов по Цельсию;
  • радиус изгиба — 5 наружных диаметров провода;
  • сопротивление изоляции при приемке – 1 МОм, а при эксплуатации не менее 10 КОм.

Провод, в длину, достигает 100 метров. ПВ 4 благоприятно переносит вибрации и негативные механические воздействия.

Площадь поперечного сечения, кв.мм Число и диаметр проволок Масса кг/км Номинальный наружный диаметр Максимальный наружный диаметр
0,5 16*0,20 8,65 2,14 2,6
0,75 24*0,20 11,63 2,4 2,8
1 32*0,20 14,3 2,54 3
1,5 21*0,30 20,61 3 3,5
2,5 46*0,26 32,44 3,9 4,2
4 56*0,30 48,56 4,2 4,8
6 84*0,30 72,6 5,1 6,3
10 77*0,41 116,76 6,6 7,6

Изготовитель дает гарантию на провод, как минимум, на 2 года. Срок же реальной службы ПВ 4 достигает 15 лет.
