Устройство анцапфы

Анцапфа трансформатора – это простое устройство в виде виткового соединения, которое сопряжено с переключателем и обмоткой по высокой стороне. Корректировка выполняется в два направления: на повышение (убавление) и на понижение (добавление). Все это характеризуется физическим законом Ом, которое предполагает пропорциональное соотношение сопротивления к уровню напряжения.

Чтобы понять, в каком положении анцапфа трансформатора, необходимо посмотреть на условные обозначения шильды. Каждый шаг предполагает изменение на 2,5% в сторону уменьшения или увеличения. Для поддержания стабильности сопротивления контактов используется пружинное приспособление.

Заметим, что с течением времени сопротивление изоляции может снижаться, поэтому перевод устройства необходимо выполнять не менее 2 раз в год. Раз в год следует осуществлять физические измерения обмоток с использованием мегомметра или других приспособлений службы изоляции.

Защита ПБВ

Чтобы исключить самопроизвольное срабатывание переключателя, устройство снабжается фиксатором, освобождаемым при включении. Данный элемент не позволяет ПБВ переключиться произвольно, тем самым предотвращая нештатные ситуации.

Надёжность эксплуатации достигается регулярным техническим обслуживанием. Выход из строя может быть обусловлен следующими обстоятельствами:

  • недостаточной плотностью прилегания элементов;
  • ослабеванием регулировочных контактов;
  • снижением прочности элементов в ходе эксплуатации по причине некачественной пайки.

В результате повреждённые места перегреваются, что может вызвать выход агрегата из строя. В процессе технического обслуживания места контактов очищаются от оксидной плёнки, покрывающей элементы со временем с помощью растворителя или бензина.

По завершении обслуживания устройство испытывается.

Применение ПБВ позволяет изменить характеристики напряжения, выдаваемого трансформатором на выходе. Это устройство намного проще, чем РПН, но для переключения требует отключения агрегата от нагрузки.

Классификация

Различают несколько типов РПН, отличающихся следующими характеристиками:

  • разновидностью токоограничивающего элемента – с реакторами или резисторами;
  • наличием или отсутствием контактора;
  • количеством фаз – однофазные и трёхфазные;
  • типом токовой коммутации.

Расшифровка маркировки для РПН типа UBB… В зависимости от способа коммутации тока, существуют следующие разновидности устройств:

  • дуга разрывается в объёме, заполненном трансформаторным маслом – устройство предполагает использование дугогасительных контактов, не требующих применения специальных элементов для гашения дуги;
  • дуга разрывается в разреженном пространстве – предполагают использование вакуумных дугогасительных камер, производимых промышленным способом;
  • отключение производится посредством тиристоров, бездуговым способом;
  • комбинированные способы – с сочетанием различных типов коммутации.

Также читайте: КПД — коэффициент полезного действия трансформатора

Чтобы обеспечить безопасность и функциональность РПН, они снабжаются автоматическими контролирующими элементами и регуляторами напряжения.

Кроме указанных устройств, для изменения характеристик напряжения в мощных агрегатах могут применяться специальные вольтодобавочные трансформаторы. Данное оборудование подключается последовательно и используется вместе с основным агрегатом в качестве вспомогательного. Но указанный способ не получил широкого применения в связи с дороговизной и высокой сложностью схемы.

Устройство рпн двухобмоточного трансформатора

Рассмотрим
принципиальную схему устройства РПН с
реактором (рис. 18.3).

Обмотка
высшего напряже-ния трансформатора с
РПН со-стоит из двух частей: нерегули-руемой
или основной (а) и ре-гулируемой (б).

На регулируемой
части об-мотки имеется ряд ответвлений
к неподвижным контактам 1, 2, 0, -1, -2.
Ответвления 1, 2 соотрые включены согласно
виткам основной обмотки. При включении
ответвлений 1, 2 коэффициент трансформации
увеличивается. Ответвления –1, -2
соответствуют части витков, которые
включены встречно по отношению к виткам
основной обмотки. Их включение приводит
к уменьшению коэффициента трансформации.

Основным выводом
обмотки высшего напряжения является
нулевой вывод. С него снимается номинальное
напряжение.

На регулируемой
части обмотки есть переключающее
устройство. Оно состоит из подвижных
контактов виг, контакторовК1иК2и реактораР.Середина
обмотки реактора соединена с нерегулируемой
частью обмотки высшего напряжения
трансформатора. В нормальном режиме
работы (без переключения) ток нагрузки
обмотки высшего напряжения протекает
через реактор и распределяется поровну
между половинами обмотки реактора.
Поэтому магнитный поток мал и потеря
напряжения в реакторе тоже мала.

Переключения
выполняются следующим образом.
Предположим, что необходимо переключиться
с ответвления 2 на ответвление 1. Для
этого отключается контактор К1,
переводится подвижный контактвна
ответвление 1 и вновь включается контакторК1.В результате этих действий
секция 1 — 2 оказывается замкнутой на
реактор. Значительная индуктивность
реактора ограничивает уравнительный
ток, который возникает из-за наличия
напряжения на секции 1 – 2. Затем
отключается контакторК2,
переводится подвижный контактгна
ответвление 1 и включается контакторК2.

Реактор и все
подвижные и неподвижные контакты
переключающего устройства размещаются
в баке трансформатора. Контакторы
помещаются в отдельном кожухе. Он залит
маслом и размещен снаружи бака
трансформатора. Это облегчает ревизию
контактов и смену масла.

Переключатели с
реакторами рассчитаны на длительное
протекание тока нагрузки. Но реактор
является тяжелым и громоздким элементом.
Поэтому переключающие устройства
трансформаторов напряжение 220 кВ и выше
выполняются на активных сопротивлениях.
Чтобы снизить потери электроэнергии в
таких устройствах, их рассчитывают на
кратковременную работу. Устройство
получается компактным, но требует
применения мощных быстродействующих
приводов. Принцип действия таких
устройств рассмотрим на примере
автотрансформаторов напряжением 220 –
330 кВ.

Устройство анцапфы

Анцапфа трансформатора – это простое устройство в виде виткового соединения, которое сопряжено с переключателем и обмоткой по высокой стороне. Корректировка выполняется в два направления: на повышение (убавление) и на понижение (добавление). Все это характеризуется физическим законом Ом, которое предполагает пропорциональное соотношение сопротивления к уровню напряжения.

Чтобы понять, в каком положении анцапфа трансформатора, необходимо посмотреть на условные обозначения шильды. Каждый шаг предполагает изменение на 2,5% в сторону уменьшения или увеличения. Для поддержания стабильности сопротивления контактов используется пружинное приспособление.

Заметим, что с течением времени сопротивление изоляции может снижаться, поэтому перевод устройства необходимо выполнять не менее 2 раз в год. Раз в год следует осуществлять физические измерения обмоток с использованием мегомметра или других приспособлений службы изоляции.

Устройство РПН: принцип работы

Как отмечалось выше, регулировка анцапфы трансформатора может выполнять через РПН. Особый тип переключений предполагает постоянную корректировку напряжения в зависимости от времени суток и нагрузки. Регулирование осуществляется в пределах от +/- 10 до 16%. В некоторых случаях устанавливается полностью автоматических механизм, который поддерживает нужный режим работ самостоятельно. Прочие варианты зависят от оперативного управления из диспетчерского пункта или ОПУ.

Что касается принципа работы, то он выполнен следующим образом:

  1. Имеется анцапфа, которая путем выкручивания пружины меняет число обмоток. При обычных условиях 33 оборота предполагает изменение количества витков на 1 единицу. Мера регулирования во многом определяется отстройкой шага.
  2. Для автоматизации процесса подключается механический мотор, который отстроен для выполнения ровно одной операции. Из ОПУ подается сигнал на электродвигатель, после чего происходит регулирование.
  3. Для более быстрого реагирования необходимо задействовать телемеханику, которая обеспечивает процесс из диспетчерского пункта.

Преимущества и недостатки

ПБВ – компактный и простой переключатель, в чём преимущество данного устройства перед РПН, переключающими трансформатор без снятия нагрузки.

К недостаткам следует отнести необходимость полного отключения агрегата для проведения регулировки. Но данным минусом можно пренебречь, если оборудование запитано от двух трансформаторов, один из которых выступает в роли резервного.

Также недостатком устройства является высокая степень окисления замыкающих контактов в процессе эксплуатации. Данная особенность составляет проблему, если переключение производится не слишком часто. Поэтому устройство нуждается в проведении периодическом техническом обслуживании.

Применение ПБВ позволяет добиться следующих положительных результатов:

  • улучшить режим энергоснабжения потребителей;
  • увеличить допустимые потери напряжения;
  • повысить качественные характеристики электрического напряжения, подающегося на запитанное оборудование.

Простота конструкции обеспечивает высокую степень надёжности устройства.

Защита РПН

Для обеспечения штатной работы устройства применяется газовая защита. Выполняется дополнительная ёмкость (расширитель), соединённая с основной масляной средой трансформатора специальным каналом, в котором установлено реле и сигнальный элемент.

При незначительном газообразовании сигнальный элемент указывает на снижение уровня масла. В случае выброса, расширившееся масло вытесняется в расширитель. Если интенсивность выброса достигает установленного значения, срабатывает реле, отключая трансформатор. Таким способом предохраняется от разрушения контакторы РПН.

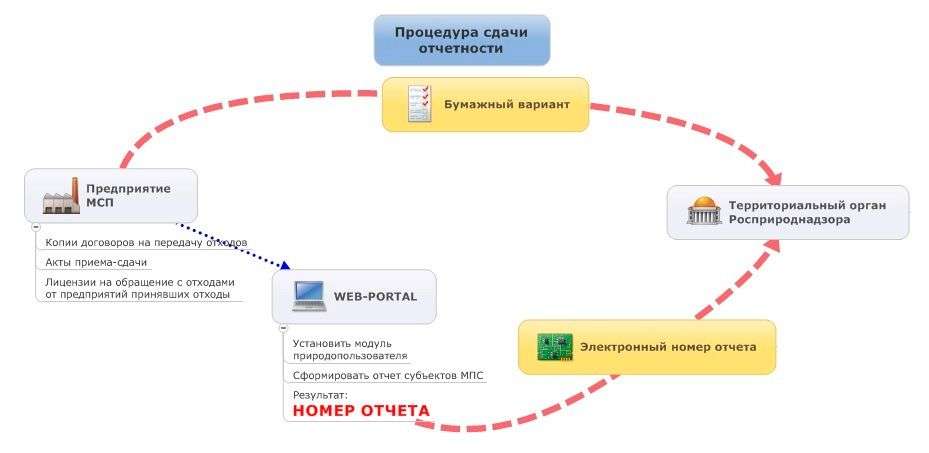

Способы подачи электронного отчета

Те, кто сдает отчетность в Росприроднадзор, могут сделать это несколькими способами:

Самостоятельная подача декларации на портале исполнительного органа — достаточно сложная процедура, состоящая из нескольких шагов:

  • скачивание «Модуля природопользователя»;
  • заполнение отчетной формы;
  • приобретение Сертификата КЭП;
  • регистрация на интернет-ресурсе Росприроднадзора;
  • отправка заполненного и подписанного документа из личного кабинета на сайте.

Процесс подачи электронных отчетов с Контур.Экстерн намного быстрее, чем сдача бумажной отчетности

С помощью сервиса Контур.Экстерн количество шагов будет значительно меньше, а сама сдача отчетности в Росприроднадзор — проще.

С

САЦ — ситуационно-аналитический центр

СБП — система бесперебойного питания

СЗ — степень загрязненности атмосферы

СИ — средство измерений

СИП — самонесущий изолированный провод

СКРМ — средства компенсации реактивной мощности

СН — среднее напряжение

СОЕВ — система обеспечения единого времени

СОПТ — система оперативного постоянного тока

СОУЭ — система оповещения и управления эвакуацией людей при пожаре

СПЗ — совмещенное производственное здание

СПЭ — сшитый полиэтилен

СРН — средство регулирования напряжения

ССПИ — система сбора и передачи информации

ССЭСК — сеть связи электросетевого комплекса

ССС — сеть спутниковой связи

СТАТКОМ — статический компенсатор на базе преобразователей напряжения

СТК — статический тиристорный компенсатор

СТО — стандарт организации

СУОТ — система управления охраной труда

СУПА — система управления производственными активами

СУ (ЭСК) — ситуационное управление в электросетевом комплексе

Конструктивные особенности

Электроснабжение КТП осуществляется по линиям электропередач напряжением от 6 до 10 кВ. Это значение понижается оборудованием электроустановки до потребительского значения 0,4 кВ.

В конструкцию КТП входят:

  1. РУВН — устройство распределения высшего напряжения.
  2. РУНН — устройство распределения низшего напряжения.
  3. Один или две силовые трансформаторы.
  4. Дополнительные и второстепенные устройства.

РУВН обеспечивает прием высокого напряжения и дальнейшее его распределение. В устройство входят предохранители, которые обеспечивают защиту работы трансформаторов и оборудования. Автоматические выключатели служат для отключения нагрузки при аварийной ситуации. В РУВН входит комплект низковольтных устройств, которые принимают и распределяют переменный ток напряжением 0,4 кВ. В состав РУНН входят:

  1. Защитные автоматические выключатели ввода и распределения.
  2. Силовые рубильники, которые отключают оборудование, находящееся под напряжением.
  3. Трансформаторы тока, которые относятся к дополнительному оборудованию и предназначены для использования измерительных приборов.
  4. Система обогрева помещения подстанции и счетчиков электроэнергии.
  5. Устройство защиты и подключения резерва.

На подстанции КТП могут применяться масляные и сухие силовые трансформаторы. Если электроустановки масляные, то используется более сложная изоляция, а в полу находятся отсеки для аварийного сброса масла. При использовании сухого преобразователя применяется упрощенная изоляция.

К дополнительному оборудованию относятся:

  • опорные, штыревые и проходные изоляторы;
  • ограничители напряжения.

Чтобы обезопасить специалистов, которые обслуживают оборудование, предусмотрен контур заземления. Выполнен он из металлической полосы, закопанной по периметру КТП на 40—50 см вглубь. К ней подсоединяется все оборудование для защиты его от блуждающих токов.

Вам это будет интересно Защита от дифференциальных токов при помощи дифавтомата и УЗО

Регулирование напряжения трансформаторов

Для нормальной работы потребителей необходимо поддерживать определенный уровень напряжения на шинах подстанций. В электрических сетях предусматриваются способы регулирования напряжения, одним из которых является изменение коэффициента трансформации трансформаторов. Известно, что коэффициент трансформации определяется как отношение первичного напряжения ко вторичному, или

где w1 w2 — число витков первичной и вторичной обмоток соответственно.

Обмотки трансформаторов снабжаются дополнительными ответвлениями, с помощью которых можно изменять коэффициент трансформации. Переключение ответвлений может происходить без возбуждения (ПБВ), т.е. после отключения всех обмоток от сети или под нагрузкой (РПН).

Рис.1. Схема регулирования напряжения ПБВ: а — ответвления вблизи нулевой точки обмотки ±5% с трехфазным переключателем на три положения, б — ответвления в середине обмотки ±2×2,5% с однофазными переключателями на пять положений (фаза А); 1 — неподвижный контакт, 2 — сегмент контактный; 3 — вал переключателя, 4 — контактные кольца

Устройство ПБВ позволяет регулировать напряжение в пределах ±5%, для чего трансформаторы небольшой мощности кроме основного вывода имеют два ответвления от обмотки высшего напряжения: +5% и -5% (рис.1,а). Если трансформатор работал на основном выводе 0 и необходимо повысить напряжение на вторичной стороне U2, то, отключив трансформатор, производят переключение на ответвление -5%, уменьшая тем самым число витков w1.

На трансформаторах средних и больших мощностей предусматриваются четыре ответвления ±2х2,5%, переключение которых производится специальными переключателями барабанного типа, установленными отдельно для каждой фазы (рис.1,б). Рукоятка привода переключателя выведена на крышку трансформатора.

При замыкании роликом переключателя контактов A4-A5 трансформатор имеет номинальный коэффициент трансформации. Положения А3-А4 и А2-А3 соответствуют увеличению коэффициента трансформации на 2,5 и 5%, а положения А5-А6 и А6-А7 — уменьшению на 2,5 и 5%.

Устройство ПБВ не позволяет регулировать напряжение в течение суток, так как это потребовало бы частого отключения трансформатора для производства переключений, что по условиям эксплуатации практически недопустимо. Обычно ПБВ используется только для сезонного регулирования напряжения.

Регулирование под нагрузкой (РПН) позволяет переключать ответвления обмотки трансформатора без разрыва цепи. Устройство РПН предусматривает регулирование напряжения в различных пределах в зависимости от мощности и напряжения трансформатора (от ±10 до ±16% ступенями приблизительно по 1,5%).

Рис.2. Устройство РПН трансформаторов а — схема включения регулировочных ступеней, Аb — основная обмотка, bс — ступень грубой регулировки, de — ступени плавной регулировки, П — переключатель, И — избиратель, б — переключающее устройство РНТ-13, 1 — переключатель, 2 — горизонтальный вал, 3 — кожух контакторов, 4 — вертикальный вал, 5 — коробка привода, 6 — бак трансформатора

Регулировочные ступени выполняются на стороне ВН, так как меньший по значению ток позволяет облегчить переключающее устройство. Для расширения диапазона регулирования без увеличения числа ответвлений применяют ступени грубой и тонкой регулировки (рис.2). Наибольший коэффициент трансформации получается, если переключатель П находится в положении II, а избиратель И — на ответвлении 6. Наименьший коэффициент трансформации будет при положении переключателя I, а избирателя — на ответвлении 1.

РПН и телемеханика: автоматизация корректировки напряжения

Переключение анцапфы трансформатора крайне важная процедура, особенно для подстанций от 110 кВ и выше. Как отмечалось ранее, процесс предполагает задействование РПН, переключение которого можно вывести на пульт диспетчера. Для этого используется телемеханика, которая по оптоволоконному кабелю способная отправить сигнал на повышение или понижение уровня напряжения.

Общая схема предполагает следующие элементы в цепочке:

Наличие серверной, которая отправляет и получает сигнал на подстанцию, а также компьютера в диспетчерской. Передача информации предполагает применение проводника, где чаще всего используется оптоволокно. Здесь также распространены случаи витой пары, но скорость передачи информации значительно уступает.
На подстанции в шкафу телемеханики происходит подключение кабеля в блок, который взаимодействует с РПН. На выходе появляется два вида команд повышение/понижение. После проведения операции отдается ответ на сервер, что проявляется в исполнении или неисполнении задачи.
Чтобы определить уровень напряжения, на компьютер выводятся телеизмерения. При регулировке последние должны изменяться вверх или вниз в зависимости от посланного сигнала.

Автоматика и телемеханика обеспечивают существенный комфорт в ведении режимных указаний. Выстраивание системы во многом зависит от используемых технологий и технических средств. Следует отметить, что выстраивание автоматизированной системы работы – следующий шаг комфортного регулирования режима согласно графику.

Устройство анцапфы

Анцапфа трансформатора – это простое устройство в виде виткового соединения, которое сопряжено с переключателем и обмоткой по высокой стороне. Корректировка выполняется в два направления: на повышение (убавление) и на понижение (добавление). Все это характеризуется физическим законом Ом, которое предполагает пропорциональное соотношение сопротивления к уровню напряжения.

Чтобы понять, в каком положении анцапфа трансформатора, необходимо посмотреть на условные обозначения шильды. Каждый шаг предполагает изменение на 2,5% в сторону уменьшения или увеличения. Для поддержания стабильности сопротивления контактов используется пружинное приспособление.

Заметим, что с течением времени сопротивление изоляции может снижаться, поэтому перевод устройства необходимо выполнять не менее 2 раз в год. Раз в год следует осуществлять физические измерения обмоток с использованием мегомметра или других приспособлений службы изоляции.

Расчет уставок автоматического регулятора напряжения трансформаторов

Осуществление подбора уставок регулировки по напряжению происходит, сообразуюсь с режимом нагрузок по минимуму, где значение шинного напряжения и близлежащих потребительских линий не должна превышать 1,5 Uном.

При работе, для осуществления встречного регулирования, производится  коррекция величины напряжения, согласно значению тока нагрузки на отходящих линиях. Падение напряжения в линии электропередачи определяется замером от точки замера  измерительного трансформатора напряжения (НТМИ), от которого запитан регулятор и местом подключения нагрузки потребителя с заданным неизменяемым значением напряжения.

Это напряжение необходимо разделить на коэффициент трансформации ТН. После чего полученное значение напряжения применяется для установки первой уставки напряжения на первой шкале и на второй шкале для второй уставки.

Если значение не превышает 1,05 Uном, расположенных поблизости потребителей, уставка изменяется и напряжение снова проверяется исходя из корректировочных значений.

Система программного регулирования осуществляет действия по двухступенчатому графику, это может быть суточный график, где уставки равны режимам максимальной и минимальной нагрузки, и недельный график, где во внимание принимается режим выходного дня со своими уставками

Рис. № 6. Суточный график 1) без проведения регулирования, 2) с проведением одноступенчатого регулирования напряжения, производится утром и вечером.

Таким образом, режим коррекции, который представляет собой длительную и кропотливую работу по определению выбора уставок удается избежать.

РПН трансформатора расшифровка

Данные устройства нельзя сравнивать с обычными реле. Однако, принцип работы РПН достаточно простой. В каждом фазном выводе, имеющемся у трансформатора, установлены подвижные контакты в количестве двух единиц.

Один из них прижимается к витку обмотки, соответствующему данному значению напряжения. Во время перевода, происходит прижатие второго свободного контакта к последующему витку, где напряжение отличается. После этого, происходит отрыв первого прижатого контакта от витка. Таким образом, происходит переподключение вывода к другому витку, не разрывая цепь. Регулирование напряжения трансформатора под нагрузкой (РПН) может выполняться вручную или с помощью электрического привода.

Чтобы обеспечить безопасные условия для персонала, ручной привод используется при выключенном трансформаторе. Управляется электрический привод дистанционно, нередко, в автоматическом режиме. Регулировка под нагрузкой осуществляется на трансформаторах с большой мощностью.

Иногда, кроме РПН регулирование под нагрузкой, применяется ПБВ переключение без возбуждения. Этот вид регулирования применяется редко, как правило, при сезонных регулировках выключенного трансформатора.

схема рпн трансформатора

Устройство РПН, как правило, устанавливают на обмотке высшего напряжения по следующим причинам:

  1. на стороне высшего напряжения меньшие токи, поэтому устройство имеет меньшие габариты;
  2. обмотка высшего напряжения имеет большее количество витков, поэтому точность регулирования выше;
  3. по конструктивному исполнению обмотка высшего напряжения является наружной (магнитопровод – обмотка низшего напряжения – обмотка высшего напряжения). Поэтому ревизию устройства РПН выполнять проще;
  4. устройство РПН располагают в нейтрали высшей обмотки.Обмотки высшего напряжения соединяются в звезду, а обмотки низшего напряжения соединяются в треугольник. Трехфазное регулирование проще выполнить на обмотках, соединенных в звезду.

1.Наладка приводного механизма МЗ-4

2.1.1. Произвести осмотр ПМ в соответствии с п. .

2.1.2. Проверить наличие защитного заземления корпуса ПМ.

2.1.3. Проверить сопротивление изоляции цепей управления, указателя положения и двигателя в соответствии с действующими нормами .

2.1.4. Проверить наличие смазки в редукторе ПМ, при необходимости произвести доливку согласно указаниям по ПМ.

2.1.5. Произвести прогонку ПМ во всех положениях с помощью рукоятки. Увеличение вращающего момента на рукоятке допускается только перед работой контактора при взводе пружин механизма быстродействия и на время работы предызбирателя.

2.1.6. Проверить работоспособность счетчика числа переключений и указателя положений в ПМ.

2.1.8. Проверить расцепление механизма редуктора и выходного вала при выходе за крайние положения, через 4 — 6 оборотов выходного вала. При обратном движении должно происходить автоматическое сочленение редуктора и вала.

2.1.9. При прогонке ПМ проверить надежное замыкание контактов контроллера S11 (S12) во время переключения и срабатывание контроллера S13. По окончании переключения ролики 3 должны быть в среднем положении и все контакты S11, S12 разомкнуты, как показано на рис. .

При необходимости предусмотрена возможность регулирования шайбы контроллера S11, S12 ослаблением болтов 5.

Следует иметь в виду, что по окончании регулирования необходимо снять неполную круговую диаграмму ПУ (см. п. ).

В результате регулирования, когда ПМ находится в «нормальном положении», должно наблюдаться совпадение следующих элементов:

— ролики контроллеров S11, S12, S13 должна находиться в среднем положении (все контакты S11, S12 разомкнуты);

— под контрольным окном на червячном редукторе верхнего фланца ПУ должны совпадать риски;

— показания указателей положения ПМ и ПУ должны совпадать.

2.1.10. Установить ПМ в положение 6 и включить автоматический выключатель питания. После его включения должна загореться сигнальная лампа НL2.

Проверить работоспособность ПМ от кнопок местного управления. Отключение автоматического выключателя дистанционным расцепителем после начала движения ПМ свидетельствует о неправильном чередовании фаз в цепях питания.

Рис. 2.1. Контроллер приводного механизма МЗ-4:

1 — командная шайба контроллера S11, S12; 2 — командная шайба контроллера S13; 3 — ролик контроллера; 4 — контроллер; 5 — болты

В этом случае необходимо поменять местами две фазы питания в ПМ.

При опробовании ПМ от электрической схемы необходимо обращать внимание на четкость работы контакторов. При наличии признаков залипания или затирания следует произвести их полную ревизию. Особое внимание обратить на надежность работы контактора однократности переключения К4, так как отказ его в работе приводит к безостановочному переключению в одно из крайних положений

Особое внимание обратить на надежность работы контактора однократности переключения К4, так как отказ его в работе приводит к безостановочному переключению в одно из крайних положений. Во время переключения в ПМ должна загораться сигнальная лампа HL1

Во время переключения в ПМ должна загораться сигнальная лампа HL1.

2.1.12. Проверить автоматическое прохождение промежуточных положений (при их наличии).

2.1.13. Проверить доводку ПМ до нормального положения, в сторону которого было начато переключение, при исчезновении питания во время переключения с последующим его восстановлением. Для этого во время движения ПМ отключить автоматический выключатель питания и затем включить его снова.

2.1.14. Проверить действие электрических блокировок в крайних положениях при управлении ПМ от кнопок и блокировок от рассогласований трех однофазных ПУ при дистанционном управлении.

2.1.15. Убедиться в прохождении ПМ только одного положения при длительной команде на переключение от кнопок управления.

2.1.16. Проверить возможность управления от кнопок, расположенных на двери шкафа ПМ при закрытом ее положении.

2.1.17. Проверить исправность блока питания дистанционного указателя положений, отсутствие обрывов в блоке сопротивлений и работоспособность указателя во всем диапазоне.

2.1.18. Обеспечить питание схемы обогрева независимо от времени года, так как ПМ оборудован термостатом. Включение обогрева производится автоматически при понижении температуры в шкафу ПМ примерно до +10 °С.

2.1.19. Проверить надежность работы ПМ при напряжении питания 0,85U

ном.

Что такое анцапфа: определение и назначение

Анцапфа трансформатора – это переключатель ПБВ, располагающийся на стороне высшего напряжения. Предназначается для корректировки коэффициента трансформации. В простом понимании процесс предполагает изменение числа витков в обмотке, что по физическим законам корректирует величину напряжения.

Подобный элемент позволяет изменять уровень напряжения на +/- 10%. Уровень зависит от мощности силового оборудования, его технических особенностей. Регулировка анцапфы трансформатора 10/0,4 кв осуществляется только при выведенном в ремонт оборудовании (переключение без возбуждения).

Выполнять корректировку в любое удобное время не представляется возможным, так как осуществление операции требует обесточивания абонентов. Именно поэтому на мощных трансформаторах силовых подстанций от 110 кВ и выше используется другое устройство, именуемое РПН.

Регулировка напряжения под нагрузкой считается усовершенствованной анцапфой, которая позволяет изменять количество витков без отключения. Для комфорта соблюдения режимов диспетчерским персоналом, РПН дополняется телемеханикой.
