Как обжать кабель-пачкорд монтажными клещами
https://youtube.com/watch?v=dcCCtCBXaD4
- Приготовьте инструменты: клещи, фонарик и нож:
- При помощи торцовочного ножа клещей выровняйте конец кабеля. Если кабель в магазине резали обычным ножом, торец наверняка скошен.
- Снимите изоляцию с сетевого кабеля. Для этого поместите кабель в углубление инструмента для зачистки так, чтобы снять изоляцию на 2–2,5 см. Проворачивая кабель относительно ножа, надрежьте его по всей длине окружности. Снимите надрезанный кусок изоляции, чтобы обнажить цветные жилы.
- Расплетите жилы. Длина расплетённого участка не должна быть больше 12–13 мм. Если трудно выравнивать жилы, можете расплести их на большую длину, а затем подрезать расплетённый и выровненный торец.
- Выровняйте и расставьте расплетённые жилы в той цветовой схеме, которая соответствует типу кабеля.
- Взяв новый коннектор RJ-45, разверните его пластиковым замком вниз и аккуратно задвиньте в него конец кабеля по направляющим. Хлорвиниловая трубка изоляции должна доходить до внутреннего зуба-замка в коннекторе. Если вставить провод не до конца, жилы могут оторваться.
- Проверьте, что жилы в коннекторе расставлены по порядку и не повреждены. Если всё нормально, вставьте коннектор в разъем обжимных клещей и сожмите их до упора, но не сильно.
- После обжимки кабель готов к эксплуатации.
Немного терминологии
«Сетевики» используют термин RJ-45 для обозначения разъёма для соединения узлов локальной сети. На самом деле разъёма с таким названием официально не существует.
ФОТО: wikipedia.orgТак выглядит самый распространённый штекер в мире
Под RJ-45S принято понимать стандарт, по которому вообще подключаются модемы. К тому же, именно разъёмы стандартов RJ обозначаются примерно так: 8P8C. Кстати, это и есть правильное название разъёма, который называют RJ-45. И он присутствует во многих стандартах: RJ-33X, RJ-61X и других. Что интересно, официальный RJ-45S использует разъём 8P4C. В названии зашифровано количество возможных контактов и задействованных. Например, 8P8C имеет 8 гнёзд, в каждом из которых есть по одному контакту. А вот 8P4C имеет всего 4 контакта, хотя гнёзд 8. Тем не менее, при подключении не всегда бывают задействованы все физические контакты.
Интересно, что путаница в названиях имеет место не только в России, но и за рубежом. 8P8C называют RJ-45 и специалисты, и магазины, и иногда даже производители. Мы тоже присоединимся к ним и будем считать RJ-45 разъёмом 8P8C.
Как провести распиновку кабеля RJ-45
При обжиме витой пары необходимо придерживаться определённой распиновки (цветовой схемы). Существует два общепринятых стандарта подключения.
- «Тип A». Провода укладываются в следующем порядке:
- бело-оранжевый;
- оранжевый;
- бело-зелёный;
- синий;
- бело-синий;
- зелёный;
- бело-коричневый;
- коричневый.
- «Тип B». Здесь порядок цветов немного другой:
- бело-зелёный;
- зелёный;
- бело-оранжевый;
- синий;
- бело-синий;
- оранжевый
- бело-коричневый;
-
коричневый.
Существует две основных схемы подключения интернет-кабеля по цветам
Работу выполняем в следующем порядке.
От стены (выхода для интернет-розетки) оставляем кабель длиной 10–15 см, а его остаток обрезаем. Оставшегося кабеля должно хватить, даже если распиновку придётся переделывать. Очищаем все пары проводков от внешней прорезиненой оболочки и от внутренней фольги (выступающей дополнительной защитой)
В качестве инструмента можно использовать самый обычный нож (при этом не стоит забывать об осторожности и безопасности). Выпрямляем все цветные пары скрученных проводков и осторожно укладываем каждый в свой паз согласно нанесённой на клемнике цветовой разметке
Причём сделать это нужно так, чтобы изолированная часть кабеля зафиксировалась зажимом клеммника розетки. Прижимаем все проводки и закрепляем их болтами на самом клеммнике
Выравниваем все прижимные коннекторы отвёрткой, а остатки кабеля обрезаем Важно, чтобы все проводки оставались на одинаковой высоте относительно основания клеммника розетки
Провода витой пары необходимо распределить по контактам в соответствии со схемой, а потом обжать специальным инструментом или пластиковым колпачком, который есть в конструкции большинства розеток
Подключение RJ-45 проводом на две витые пары
Двухпарный кабель RJ-45 использует скорость передачи данных до 1 Гб/с.
Подключение двухпарного кабеля производится на одну сторону контактов розетки
Распиновка двухпарного кабеля производится так же, как и четырёхпарного. Только вместо восьми разноцветных проводков коммутируются всего лишь четыре: бело-синий, синий, бело-оранжевый и оранжевый. Затем кабель обжимается, собирается и устанавливается розетка и проверяется её работоспособность.
Видео: распиновка RJ-45 (на две пары)

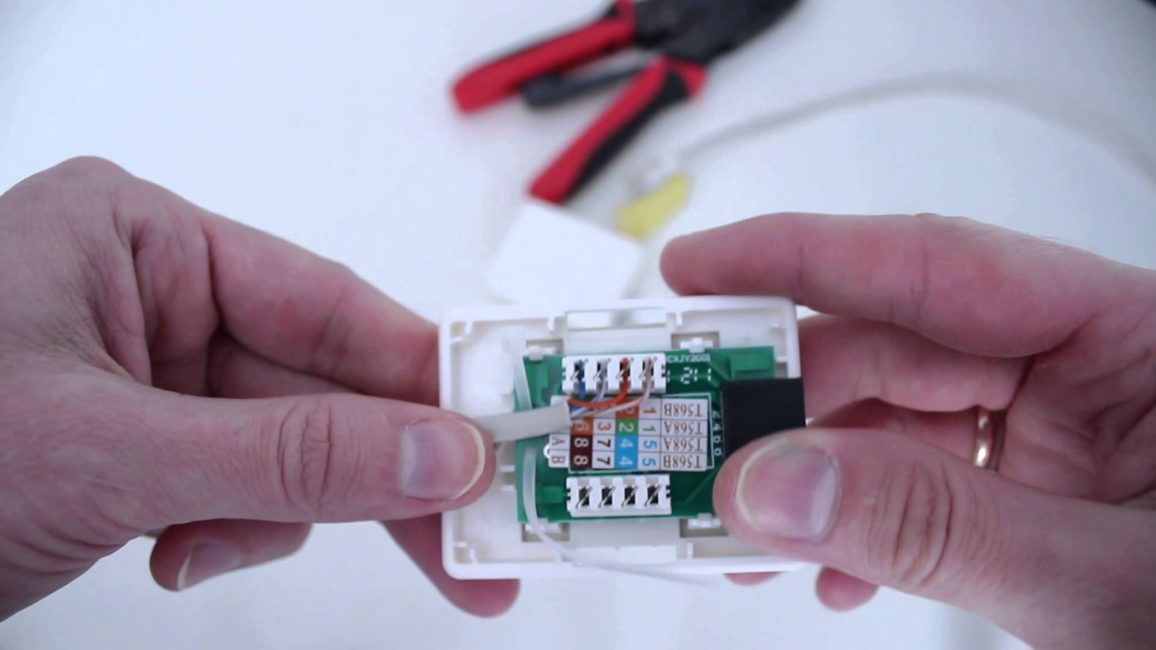

Как обжать кабель RJ-45 на контактах интернет-розетки
При распиновке кабеля к клеммам интернет-розетки, следует произвести их обжим. От этого будет зависеть работоспособность интернет-соединения. Исходя из подобного процесса для обычных электрических розеток, можно было бы предположить, что обжим интернет-розетки представляет собой такой же трудоёмкий процесс со снятием защиты с каждого отдельного проводка и последующим их соединением с болтами. На деле же всё гораздо проще и быстрее. У интернет-кабеля контакты устроены таким образом, что при прочном подсоединении к ним проводника они разрезают изоляционное покрытие, благодаря чему происходит соприкосновение с медной жилой. Из-за этого в зачистке каждого проводка нет необходимости.
Обычно для обжима контактов розетки используют экстрактор — кроссировочный нож. Работу стоит производить аккуратно, чтобы избежать повреждения кабеля.
Обжим кабеля в компьютерной розетке производится при помощи кроссировочного ножа
Конструкция RJ-45
Конструкция разъёма предполагает наличие вилки и розетки. Вилка, штекер или коннектор обычно представляет собой пластиковый корпус с выведенными контактами с одной стороны и системой крепления кабеля с другой. Для фиксации в розетке, в коннекторе предусмотрена специальная отгибаемая защёлка, не позволяющая ему несанкционированно покинуть гнездо. Вилка представляет собой посадочную область с аналогично выведенными контактами.
Конструкция коннектора имеет одноразовый механизм, который при обжиме придавливает специальную планку, удерживающую провод в статичном состоянии. А штырьки контактов под воздействием давления обжимающего устройства впиваются в провода, надёжно фиксируя их и образуя соединение.
Как обжать витую пару в RJ45 — последовательность действий
Начнем с удаления скрутки кабеля UTP примерно на 2-3 сантиметра с помощью инструмента для зачистки проводов или ножа. С такой длиной цветовая гамма кабеля намного проще. Снимается только внешняя оплетка – жилы зачищать не нужно!
Каждую пару разделяем и располагаем прожилки по их цвету. Обычно мы разглаживаем их пальцами, пока они не приобретут более или менее однородную форму. Далее обрезаем концы на расстоянии примерно 5-7 миллиметров от внешней оплетки и пробуем разъем RJ45.
Почему я ухожу так коротко? Посмотрите на фото! Этой длины как раз достаточно для того, чтобы жилки встали на свои места, а внешняя оплетка доходит почти до начала дорожек в соединителе. При обжиме пластиковая ножка надежно захватывает оплетку, а кабель надежно и надежно закрепляется на месте.
в RJ45 с одной стороны проще обжать UTP на 4 жилы, меньше кабелей:
Но по привычке с последним домом придется пострадать. Для фото я специально не вырезал жилы, чтобы вы могли увидеть, как они входят в разъем. На практике они также должны изготавливаться длиной не более 70 миллиметров.
Как только кабель можно будет правильно вставить, вставьте разъем в гнездо обжимных клещей и полностью затяните ручки. Поскольку вам часто приходится сталкиваться с тем фактом, что ножи часто недостаточно тугие, я обычно рекомендую вам потом отпустить рукоятки и снова затянуть их. Патч-кабель готов и можете его проверить!
Как обжать Интернет-кабель отверткой
В Интернете есть много разных типов мусора, и один из них можно считать обжимом витой пары RJ45 с помощью отвертки. Много-много лет назад, когда я только учился, я нашел такие инструкции в сети и по неопытности посчитал, что это нормальный путь.
На самом деле это далеко не так! Потом сломал несколько разъемов и на следующий день пошел за щипцами. Теперь, имея достаточно опыта, могу обжать кабель более-менее тонкой отверткой, но! Качество такого кабеля крайне низкое. Еще не получится нормально довести нож разъема до конца. Поэтому я категорически не рекомендую этот метод!
Обжим кабеля
Для автоматизации процесса обжима используется специальный инструмент под названием «кримпер». Внешне он чем-то напоминает классические пассатижи. Только в рабочей области находится специальное гнездо для RJ-45.
ФОТО: skomplekt.comЧаще всего кримпер универсален, может обжимать и RJ-45 и, например, RJ-11
В него вставляется коннектор с заправленными согласно схемы проводами, и ручки сжимаются руками. 8 штырей на одной из частей кримпера вдавливают контакты в провода. То же самое происходит и с фиксатором в области размещения обмотки кабеля. Таким образом, за пару движений кабель оказывается обжат. Всё, на самом деле, очень просто. Наибольшая сложность в этом процессе — правильно разместить провода в коннекторе и не перемешать их.
Если нужно срочно обжать кабель, а под рукой нет кримпера, можно взять простую отвёртку. С её помощью нужно вдавить каждый контакт и фиксатор. Естественно, что это временная мера и надёжного соединения таким «отвёрточным» способом получить вряд ли получится.
RJ-45 стал разъёмом де-факто при монтаже и проектировании локальных вычислительных сетей. А так как сейчас и высокоскоростной интернет стал подключаться через PPPoE, то разъём внедрился и там. Но всё же путаницы и мифов вокруг стандарта не убавилось. Да и вряд ли это произойдёт в ближайшие годы. Слишком много устройств подключены в сеть общепринятым способом. А значит, можно смело переименовывать и стандарт, и разъём в RJ-45 и считать его официальным при создании сети.
Предыдущая DIY HomiusЛиоцелл: это натуральная или искусственная ткань
Следующая DIY HomiusВыбор цвета в интерьере квартиры – сочетания и эффектные приёмы
Как подключить интернет кабель к розетке
Для начала следует отметить, что интернет-розеток, как и электророзеток существует два вида: для наружного монтажа и для внутреннего монтажа.
- Розетки для внутреннего монтажа используются тогда, когда интернет-кабель прячется в стену, так же, как и электропровода.
- А розетки для наружного применения предполагают, что интернет-кабель проходит по поверхности стены в переделах видимости. Розетки поверхностного монтажа внешне похожи на обычные телефонные розетки, которые крепятся к какой-либо поверхности.
При этом следует заметить, что все розетки разборные и состоят из трех частей: половина корпуса розетки служит для крепления, внутренности розетки предназначены для подключения проводов и вторая часть корпуса служит в качестве защитного элемента. Встречаются как одинарные, так и двойные интернет-розетки.
Компьютерные розетки могут отличаться по внешнему виду, но принцип работы у них одинаковый. Все они оснащены контактами с микроножами. Как правило, они предназначены для прорезания изоляции проводников, после чего устанавливается надежный контакт, так как процесс осуществляется под определенным усилением.
Для чего нужны 8 проводов?
Надо сказать, что этот вариант казни был рассчитан на будущее. Даже в то время, когда высокоскоростной интернет только начинал распространяться, такие кабели часто использовались во внутренних сетях. Другими словами, с их помощью два или более компьютера были подключены или подключены к маршрутизатору, создавая таким образом общую сеть. В то время у всех прядей было только 4 нити. Такие кабели представляли собой 100-мегабитную сеть, которая в то время характеризовалась высокой скоростью передачи данных.
Подключение интернет-розетки RJ-45, обжим коннектора.
Однако постепенно стало создаваться все больше высокоскоростных кабелей и поэтому сегодня у каждого есть возможность создать сеть со скоростью передачи данных до 1 гигабита в секунду. Такая возможность предусмотрена для любой современной сетевой карты, независимо от того, интегрированная она или автономная. А чтобы создать такую быструю сеть, нам понадобится кабель с восемью жилами или 4 витыми парами.
По этой причине рекомендуется обжать все восемь проводов, если вы приобрели такой кабель. Однако можно встретить и специальные кабели с четырьмя жилами.
В чем разница между розетками 5 и 6 категории
Розетки категории 5 появились в середине 1990-х годов и поддерживают скорость сети до 100 Мбит/с. Расширенная версия категории 5 стандарта CAT5E поддерживает и гигабитные сетевые приложения.
Затем появились гнезда категории 6 (CAT6), способные поддерживать гигабитные сети и имеющие производительность до 250 МГц, что позволяет создавать сети стандарта 10GBASE-T со скоростью передачи данных до 10 Гбит/с. Постепенно CAT6 вытесняет кабели CAT5E как в офисах, так и в жилых помещениях. Самая новая категория 6A (CAT6A) поддерживает скорости передачи данных до 10 Гбит/с и имеет полосу пропускания до 500 МГц.
Схемы подключения
Между схемами распиновки T568A и T568B нет различий в особенностях передачи данных, но есть различия в цветовых обозначениях.
Для подключения по стандарту T568A в коннекторах по очереди обжимаются такие провода:
- Бело-зеленый.
- Зеленый.
- Бело-оранжевый.
- Синий.
- Бело-синий.
- Оранжевый.
- Бело-коричневый.
- Коричневый.
При соединении по стандарту T568B вместо бело-зеленого и зеленого проводов подключаются соответственно бело-оранжевый и оранжевый,
так что схема приобретает такой вид:
- Бело-оранжевый.
- Оранжевый.
- Бело-зеленый.
- Синий.
- Бело-синий.
- Зеленый.
- Бело-коричневый.
- Коричневый.
Схема подключения T568B является наиболее распространенной, хотя сейчас практически все устройства также поддерживают схему подключения T568A. Для старой техники иногда требуется перекрестный кабель Ethernet, который имеет разъем T568A на одном конце и разъем T568B на другом. Этот тип кабеля обычно используется для прямого соединения между компьютерами, когда нет доступного маршрутизатора, концентратора или коммутатора.
Интернет супермаркет Розетка и многие другие компании предлагают широкий выбор компьютерных настенных (наружных) или внутренних розеток для разъемов RJ45 разного дизайна.
Распиновка RJ-45
Распиновка — это размещение проводов и контактов в коннекторе таким образом, чтобы розетка смогла производить обмен данными по этому каналу связи. Для правильного совмещения проводки и контактов используется цветовая раскраска. Она регламентирована стандартом TIA/EIA-568. В витой паре на 8 жил имеется 4 основных цвета: зелёный, синий, оранжевый, коричневый и 4 парных для них: бело-зелёный, бело-синий, бело-оранжевый и бело-коричневый.
ФОТО: prohelps.ruКак видно из схемы, зелёная и оранжевая пара просто меняются местами
TIA/EIA-568 рекомендует использовать цвета в точном порядке для стандартизации сетевых кабелей. Утверждённую цветовую разметку нужно использовать, если вы хотите, например, самостоятельно обжать кабель от провайдера. Если же нужен кабель для соединения разноранговых устройств — роутера и компьютера, можно просто не путать порядок цветов на обоих конца кабеля. То есть, если синий цвет на первом контакте одного конца, он должен быть синим и на первом контакте второго конца.
Официально же существует два вида распиновки — «А» и «B». В России как-то больше прижился тип «B». На первых двух контактах размещены бело-оранжевый и оранжевый, затем бело-зелёный, дальше синий и бело-синий, зелёный и бело-коричневый с коричневым. То есть, как таковой логики в цветах уловить нельзя. Но дальше мы объясним, почему не стали просто использовать парные цвета по порядку. Вообще, путаницы с Ethernet как-то слишком много. Она кстати, наблюдается и в 4-жильных проводах от провайдеров Интернета. Дело в том, что по 4 жилам можно прекрасно организовать сеть на скорости до 100 Мбит/с. И естественно, что это способ сэкономить. Но путаница начинается в распиновке. К коннектору должны подходить две пары — оранжевая и синяя. Оранжевая не нарушает логику — на первом месте бело-оранжевый, затем сам оранжевый. А вот бело-синий и его пара вешаются на 3 и 6 контакты, то есть на те, на которые в 8-жильном типе «B» идёт зелёная пара. Вот такая вот каша с этим RJ-45, который 8P8C.
«Ленивая обжимка» 2 пар
Как ни странно, эта распиновка витой пары используется довольно часто, поскольку она довольно проста. Если вы уже пытались хотя бы один раз сжать все 8 жил, то, скорее всего, вы столкнулись с некоторыми проблемами, когда провода перегибаются, они не попадают в желаемый желоб и, как следствие, приходится начинать заново. Эта схема используется только при подключении сетевых устройств и оборудования, которым не нужно использовать скорость более 100 Мбит / с.
Напомню, что при обжатии 4 пар сетевой кабель может передавать данные со скоростью 1000 Мбит / с. Если использовать только 2 пары, скорость падает до 100. Конечно, в большинстве случаев этой скорости достаточно, но я настоятельно не рекомендую его использовать.
Стандарт 4-проводного обжима
Дело в том, что скорость, как и поток обмена информацией в организациях, начинает расти. Поэтому в прекрасный момент этой распиновки не хватит. Затем начальник попросит вас обжать все кабели до обычной стандартной схемы. В результате вы будете выполнять двойную или даже дополнительную работу. Поэтому, если у вас стандартный 8-жильный кабель, мы используем подключение по витой паре согласно схеме в предыдущей главе.
То же самое и с домом. Представьте, что вы сменили старый маршрутизатор со скоростью 100 Мбит / с на новый, поддерживающий 1 Гбит / с. Если у вас раньше была разная распиновка на 2 пары, вам нужно будет все обжать заново. В худшем случае вам потребуется заменить 4-жильный кабель на 8-жильный.
Пошаговая инструкция по распиновке
Внутри коннектора есть позолоченные контакты-ножи, которые при обжиме прорезают изоляцию проводов, соприкасаясь с токопроводящей жилой. Задача самостоятельного изготовления патч-корда заключается в создании правильного и надежного соединения между проводками и элементами разъемов RJ45. Формирование нужного контакта производится несколькими способами. Выбор схемы соединения зависит от пропускной способности системы и характеристик входящих устройств.
Задача состоит в создании надежного соединения между проводками.
Однако во всех случаях для выполнения правильной распиновки токопроводящих линий производят следующие действия:
- Подготавливают кабель, высвобождая его концы из оплетки на 2-3 см и расплетая свитые проводки.
- Выравнивают проводники, оставляя не более 1 см.
- Выстраивают все проводки в нужной последовательности согласно применяемой схеме.
- Придерживая пальцами скомпонованные провода, направляют их по желобам разъема до упора. Ножи-контакты коннектора должны находиться над изоляцией жил.
- Повторно проверяют компоновку линий передачи данных соответственно распиновке.
- Аккуратно вставляют коннектор в отверстие кримпера и зажимают.
- Проверяют полученное соединение. При отсутствии контакта с одним из проводов дожимают его плоскостью отвертки.
- Контролируют качество «распайки» utp-кабеля. Для этого используют мультиметр, который установит отсутствие сигнала из-за неправильного подключения или плохого соединения.
Компьютерная розетка RJ-45 – что это такое
RJ45 – это стандартный разъем, используемый для соединения компьютеров между собой в локальную или глобальную сеть. «RJ» обозначает «зарегистрированный разъем», а «45» – номер стандарта интерфейса.
Изначально разъемы платформы RJ были разработаны в качестве более дешевой замены старым телефонным методам установки проводных шнуров и вилок. Современные высокоскоростные модемы, роутеры, свитчи и другое оборудование оборудованы именно разъемами RJ-45. Используемый для прокладки сетей патч-корд RJ 45 тоже поставляется с этим зарегистрированным разъемом.
Существуют другие типы разъемов похожие на RJ45. Внешне на этот коннектор похож разъем RJ11, используемый с телефонными кабелями. Но RJ11 использует только 6 контактов вместо восьми, что не позволяет использовать такие разъемы в компьютерных сетях современной архитектуры.
Процесс обжатия кабеля
Когда все необходимые материалы и инструменты подготовлены, можно приступать непосредственно к опрессовке витой пары, имеющей 4 жилы:
- Сначала выполняется отделение от бухты куска кабеля необходимой длины. При этом сам срез необязательно делать идеально ровным. Подгонкой торцов жил занимаются непосредственно перед вставкой жил в коннекторы.
- После получения отрезка кабеля требуемой длины зачищаются от изоляции окончания жил. Стриппером или подходящими инструментами, предназначенными для резки, выполняется надрез по кругу внешней изоляции кабеля на расстоянии 4−5 сантиметров от края. Операцию проводят аккуратно, чтобы избежать повреждения внутренних жилок.
- Далее, расплетаются скрутки, и жилы располагают в ряд, соблюдая тот порядок, который необходим для вставки в коннектор. Крайний проводок (6 жилу) слегка отделяют от остальных.
- На расстоянии 12−14 миллиметров от надреза внешней изолирующей оболочки выполняется подрезка внутренних проводков. При этом следят, чтобы срез был строго перпендикулярным к оси провода.
- Выполняется вставка подготовленных проводков в сам коннектор. При этом первые три проводка подходят к трём первым контактам коннектора, а четвёртый — к шестому. При вставке проводков внутрь нужно добиться того, чтобы их торцы упёрлись в переднюю стенку коннектора.
- Щипцами для обжима (гнездо «8Р») зажимается коннектор и сдавливается до щелчка, после чего патч-корд освобождается. А непосредственно само соединение проверяется на прочность. Руками оттягивают в противоположные стороны коннектор и кабель. Если обжим выполнен удачно, то даже большое усилие не в состоянии повредить соединение.
- Последний этап — тест патч-корда. После опрессовки двух концов витой пары коннекторы вставляются в гнёзда тестера. При его включении замигают светодиоды напротив меток соответствующих контактов. Зелёный цвет свечения будет свидетельствовать о нормальном состоянии контактов и целостности провода, а свечение красного цвета — о перекресте или коротком замыкании. Отсутствие светового сигнала — провод не подключён к соответствующему контакту или нарушена его целостность внутри кабеля.
https://youtube.com/watch?v=m8vTlo5nSQE
В случае обжима витой пары 4 жилы индикация должна соответствовать 1, 2, 3 и 6 каналам тестера. Отсутствие световой реакции на другие контакты — нормальное явление, так как коннектировка производилась только на вышеуказанные контакты.
При отсутствии кримпера можно обойтись отвёрткой для соединения жил с коннектором. Подготовительный этап в этом случае тот же, что и с кримпером. Нужно аккуратно удалить внешнюю изоляцию с кабеля, разделить жилы и произвести обрезку торцов строго под углом 90 градусов к оси кабеля. После этого вводят жилки в коннектор по соответствующим канавкам, а прижим каждого проводка осуществляют с помощью отвёртки. Такая коннекция будет работать, но по качеству обжима, естественно, уступит кримперному.
https://youtube.com/watch?v=ty7slfm7bzI
Виды и типы интернет-розеток
Что бы понять какой тип розеток нам нужно использовать в том или ином случае, необходимо разобраться со общей классификацией розеток под разъём RJ-45.
Но прежде, RJ-45 — это унифицированный стандарт физического соединения компьютеров и сетевых коммутаторов с помощью стандартного 8-жильного экранированного провода, который часто называют «витая пара». Потому что, сделав поперечное сечение кабеля, можно легко увидеть 4 переплетённых пары проводов. С помощью этого типа провода строиться подавляющее большинство каналов передачи информации в сетях локального и общего пользования.
Специалисты наводят следующую классификацию розеток:
- По количеству разъёмов. Различают одинарные, двойные и терминальные розетки с 4-8 разъёмами. Кроме того, существует ещё отдельный вид комбинированных розеток. В таких модулях могут находиться дополнительные типы интерфейсов, включая аудио-, USB-, HDMI- и сам RJ-45.
- По скорости передачи данных. Существует много разновидностей и категорий, главными из которых является категория 3 — скорость передачи данных до 100 Мбит/с, категория 5e — до 1000 Мбит/с и категория 6 — до 10 Гбит/с на расстояние до 55 метров.
- По принципу крепления. По аналогии с силовыми электроустановочными изделиями существуют внутренние и накладные компьютерные розетки. У внутренней розетки механизм (контактная группа клем) углублена в стену, у наружно проложена по поверхности стены.
Для розетки скрытой, проложенной в стене проводки, обязательно наличие в стене защитного пластикового «стакана», куда крепится клеммник. Внешняя розетка крепиться обычно с помощью накладной панели на поверхность стены.
Галерея изображений Фото из
Есть устройства с механизмами, отличающимся от традиционных представлений. Например, розетки АВВ из серии Jaeger BASIC 55
Модульную разновидность розетки для интернета от привычных моделей отличает только внешний вид. Схема подключения абсолютно аналогична
В рядах интернет-розеток для скрытой установки редко, но встречаются модификации с клеммными колодками. С принципом их установки тоже несложно разобраться
Стандартный механизм интернет розетки Легран
Вариант розетки для подключения к интернету
Подключение модульного типа интернет розетки
Интернет розетка с модульными колодками для витой пары
Что касается производителей: их много, отечественных и зарубежных. В последнее время «китайские» компании по производству сетевого оборудования начали «выравниваться» в плане качества готовой продукции относительно остальных. Однозначно высоким качеством отличается продукция от таких мировых брендов, как Digitus, Legrand, VIKO и т.д..
Отдельно стоит сказать о «keystones» — кейстоунах.
Это модульная архитектура размещения отдельных «камней» — модульных разъёмов под самые разные аудио-, видео-, телефонные-, оптические-, Mini-DIN- и другие интерфейсы, включая RJ-45 на одной стандартной панели розеточного блока. Это достаточно гибкая и масштабируемая система предоставления интерфейсов конечному пользователю.
Кроссовер
Кроссовер – это тип распиновки для подключения двух одноранговых узлов в сети друг к другу: компьютер и компьютер, коммутатор и коммутатор, концентратор и концентратор и т.д. Метод подключения очень устарел и редко используется в последнее время, поскольку беспроводные сети и повсеместные маршрутизаторы наводнили все.
ФОТО: pinimg.com Для кроссовера берем тип «А» с одной стороны кабеля и тип «В» с другой
Распиновка кроссовера очень интересная: на одном конце кабеля есть схема, а на другом – другой. Если мы сравним их с официальными типами распиновки «A» и «B», мы увидим, что они будут на разных концах кабеля, типа «A» и «B». Этим объясняется такая интересная схема соединения узлов разного ранга. На самом деле так исторически сложилось, что многие одноранговые устройства были подключены с помощью кроссовера. Но уже связь этих узлов с другими типами осуществлялась по схемам «AA» и «BB».
