Обзор лучших автоматических выключателей. рейтинг по отзывам и голосованию пользователей

7.HK416

Данное оружие под названием HK416 изготовлено в 2004 году. Достаточно слабая отдача, хорошая эргономичность, а также удобство использования в полевых условиях – это главные преимущества оружия. Кроме этого учитывается универсальность, потому что солдаты могут использовать его при различных условиях ведения боя.Возможность ведения прицельной стрельбы на расстоянии до 600 м. Скорострельность — 850 выстрелов в минуту. Основным конструктивным недостатком автомата HK416 является перегрев ствола при продолжительной стрельбе, от этого оружие начинает уводить. Во многих странах автомат является основным оружием специальных подразделений. Среди всех представителей топа HK416 считается одним из самых популярных на современном рынке.

Внешний вид

Лучшие электрические тепловые пушки для дома на 2021 год

Всеобщая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО.

Для однофазной сети корпуса этих приборов имеют размер равный двум корпусам однополюсного автоматического выключателя. Каждый из них имеет тестовую кнопку, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от монтажа дифавтомата.

Внешне дифференциальные автоматы отличаются от УЗО:

• по надписям на лицевой панели;
• маркировке;
• функциональной схеме.

Обычно в верхней части прибора ниже названия фирмы производителя идет название прибора. К примеру, ВД и несколько цифр. ВД означает выключатель дифференциальный, то есть это УЗО.

Если присутствует аббревиатура АВДТ (сокращение от выражения: автоматический выключатель дифференциального тока), то это дифавтомат. На случай повреждения надписи на лицевой панели производитель предусмотрительно выдавил название устройства на боковой стороне прибора.

Правда, для определения типа устройства придется снимать его с DIN-рейки. Но этот способ касается в основном отечественных производителей.

https://youtube.com/watch?v=5FuQ9UVyUpQ

Зарубежные поставщики на этот счет не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.

Обозначение номинального тока

Разница наблюдается в обозначении номинального тока. В УЗО его записывают в виде цифры, например 16 А, которая означает, что прибор будет нормально работать при токах не превышающих 16 ампер. Главная характеристика для него – это значение тока отключения.

Для дифавтомата, кроме тока отключения по утечке, важной является время-токовая характеристика. От нее зависит, при каких токах перегрузки и насколько быстро отключится устройство. Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора

Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат

Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора. Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат.

Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.

Функциональная схема

На схеме УЗО на передней панели, можно видеть изображение магнитопровода дифференциального трансформатора, тестового резистора, трех ключей и управляющей обмотки.

Два ключа отключают фазовый и нулевой провода в случае токов утечки, превышающих уставку. Третий ключ нужен для протекания ограниченного резистором тока, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.

На схеме дифавтомата, в дополнение к схеме УЗО, изображается ключ, подсоединенный к фазовому проводу на выходе трансформатора. Или может быть другое изображение.

Вместо дополнительного ключа показывают квадрат с фигурой внутри положительной синусоиды и прямоугольного импульса. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс – тепловой расцепитель.

Лучшие китайские производители автоматических выключателей

EKF

Рейтинг: 4.8

Мы отметили производителя в рейтинге ввиду наличия в ассортименте выключателей с изоляцией, выдерживающей 690 В против 660 В у конкурентов. Если произойдет высокий скачок напряжения, то они лучше переживут его. Побеждает этот доступный товар и по количеству электрических циклов отключения: 10000 против 6000.

Достоинства

• автоматические устройства соответствуют ГОСТ Р 51327.1-2010;
• есть модульные и дифференциальные автоматы;
• защищают от сверхтоков;
• производитель обещает гарантию до 5 лет.

Недостатки

• небольшой выбор по номиналу среди маленьких значений;
• может периодически самопроизвольно отключаться;
• иногда сложно запустить после отключения (тумблер возвращается в выключенное положение).

CHINT

Рейтинг: 4.6

Товары компании Chint — это «чистый Китай», не пытающийся замаскироваться под другие страны. Но производитель ведет выпуск изделий на заводе и предоставляет широкий выбор автоматических выключателей, что было бы невозможно при «кустарном» производстве. Модульные устройства поделены на серии NB1, DZ47, DZ158, NBH8. К линейке NB1 дополнительно выпускаются аксессуары. Все устройства рассчитаны на переменный ток до 400 В. Автоматы выполняются в узком корпусе с защитой IP20.

Наши эксперты оценили и добавили производителя в рейтинг как выпускающего самую дешевую электропродукцию. Все мастера и обычные пользователи в отзывах соглашаются, что это самый доступный вариант. При этом Chint — является «промышленным Китаем», а не самопальной продукцией, и товары сопровождаются сертификатами качества.

Достоинства

• все виды характеристик срабатывания (В, С, D);
• варианты модульных моделей с полюсами 1-4;
• номинальный ток с шагом 1 А в диапазоне 1-6 А;
• возможность установки аварийных контактов.

Недостатки

• низкая износостойкость электромагнитной части — 4000 циклов;
• диапазон рабочих температур от -20 до +40 (у других до +50º С);
• для проводов сечением не более 25 мм2;
• неудобный рычаг тумблера (скользкий и узкий).

Виды УЗО

Параметры, по которым можно подразделить защитные устройства:

• Способ управления – зависящие и независящие от напряжения;
• Назначение – со встроенной защитой от сверхтоков и без нее;
• Способ установки – стационарные и независимые;
• Число полюсов – двухполюсные (для однофазной сети) и четырёхполюсные (для трехфазной сети).

Электромеханическое УЗО

Электромеханическое УЗО – «ветеран» защиты от утечек тока. Устройство было запатентовано еще в 1928 году. В большинстве европейских стран именно электромеханическое устройство безопасности обязательно к применению в качестве защиты от дифференциального тока.

Наличие напряжения для работоспособности электромеханического УЗО не имеет значения. Источником энергии для выполнения функций защиты является ток утечки, на который реагирует выключатель.

В основе устройства – точность и надежность механики. Магнитный сердечник трансформатора имеет высокую чувствительность, а также температурную и временную стабильность. Его производят из нанокристаллических или аморфных сплавов, которые отличаются высокой магнитной проницаемостью.

Преимущества:

• Надежность – исправное устройство гарантирует 100% срабатывание при утечке тока, независимо от наличия напряжения в сети;
• Сохраняет функциональность даже при обрыве нейтрального проводника;
• Имеет более простую конструкцию, которая увеличивает надежность выключателя;
• Не нуждается во вспомогательных источниках питания.

Недостатки:

Высокая цена (в зависимости от марки цена может трехкратно и даже пятикратно превышать цену электронного устройства).

Электронное УЗО

Внутри устройства расположен усилитель на микросхеме или транзисторе, благодаря чему выключатель срабатывает даже при возникновении незначительного тока во вторичной обмотке. Усилитель увеличивает его до размера импульса, необходимого для активизации реле. Но для работоспособности элементов электронного УЗО необходимо наличие напряжение в сети.

Возникает вопрос о необходимости УЗО при отсутствии напряжения в сети. От чего защищаться? Если напряжение пропало из-за обрыва нейтрального проводника в цепи до УЗО, то на электроустановку по фазному проводнику продолжает поступать опасный для человека потенциал.

Критерии выбора электроавтомата для квартиры

Схема распределительного щитка

Для качественной защиты проводки и бытовой техники в квартире нужно правильно рассчитать важные параметры устройства

Приобретая автомат на розетки, нужно обратить внимание на следующие критерии выбора:

• ток короткого замыкания;
• рабочий ток;
• ток срабатывания;
• селективность;
• число полюсов.

Ток короткого замыкания

Для выбора автоматического переключателя по току короткого замыкания нужно учитывать одно важное правило – автоматы с отключающей способностью менее 6 кА устанавливать запрещается (это правило прописано в ПУЭ). Используются устройства с номиналами 3, 4, 5, 6 и 10 кА

Если квартира находится в доме, который расположен около трансформаторной подстанции, лучше отдавать предпочтение автоматам с номиналом в 10 кА. В остальных случаях целесообразно монтировать автоматические выключатели с предельным коротким замыканием в 6000 Ампер.

Номинальный (рабочий) ток

Эта характеристическая особенность отражает значение тока, свыше которого произойдет разрыв цепи и автомат отключит электроэнергию во избежание перегрузок и сгорания бытовой техники.

Чтобы подобрать подходящее значение, нужно проанализировать суммарную мощность потребителей электроэнергии, а также сечение кабеля домашних проводов. Чем больше сечение у жил, тем больше их пропускная способность, т.е. они смогут выдержать большую нагрузку.

Ток срабатывания

Параллельно с номинальным током требуется подбирать и номинал по току срабатывания. При включении бытовой техники пусковой ток может значительно превышать показатели номинального. Чтобы каждый раз автомат не срабатывал, нужно правильно подобрать класс коммутационного устройства.

В домашних условиях могут применяться классы B, C и D. Но предпочтительнее всего приобретать класс В, особенно если кухня не оснащена мощными электрическими приборами. Если в помещении установлен электрический котел или мощная бытовая техника, стоит приобретать модель из класса С.

Селективность

Суть этого понятия заключается в аварийном отключении не всей квартиры, а лишь аварийной линии. В данном случае нужно вникнуть в технические особенности и выбрать номиналы автоматических выключателей в соответствии с обслуживающей линией.

Номинальный ток вводного коммутационного устройства должен превышать показатели рабочего тока всех остальных рабочих узлов, находящихся в распределительном щитке. Для частных квартир рекомендуется отдавать предпочтение автомату с вводом на 40 А.

Число полюсов

С количеством полюсов, как правило, возникает меньше всего трудностей при выборе защитного устройства.

• Для однофазной сети в 220 Вт необходимо устанавливать двухполюсный однофазный автомат.
• Если проводка в квартире трехфазная, на ввод требуется монтировать четырехполюсное коммутационное устройство.

Как рассчитать необходимый номинал автоматов

В квартире нужен двухполюсный прибор ввода перед счетчиком и распредавтоматы с одним полюсом. Кабель согласно п. 1.3.6 Правил устройства электроустановок имеет сечение 4-6 мм2. В гараж понадобится вводный переключатель для электросчетчика, устройства на 10 А для освещения и на 16 А под розетки.

Сравнение различных автоматов показывает, что тип устройства зависит от нагрузки на электропроводку. Для расчета номинала мощности автомата с током 16 А для одиночного потребителя понадобится:

1. Определить тип сети и ее защиту.
2. Установить класс потребителя.
3. Подсчитать количество потребителей и общую максимальную нагрузку. В – старая проводка с обогревателями, электроплитами, духовками. С – помещения с бытовой техникой, газоразрядными источниками света. Д – для гаражей с компрессорами, насосами.
4. Вычислить силу тока в реальных условиях по формуле I = P/(U*cos φ) – для однофазной сети.
5. Вычислить силу тока в реальных условиях по формуле I = P/(1,73*U*cos φ) – для трехфазной сети, где U=380 В.
6. Выбрать сечение проводника (алюминий, медь) по таблицам ПУЭ.

Так какие розетки и выключатели лучше?

По определению возможностей потребителя, производители выключателей и электророзеток делятся на две категории: производители премиум класса и производители эконом класса. И те и другие в своих ценовых диапазонах изготавливают сравнительно одинаковую продукцию по качеству и стоимости, поэтому здесь нет рекомендаций какой-то особой марки или места ее приобретения. Каждое последующие изделие в чем-то превосходит предыдущее и отвечает конкретным запросам под конкретные нужды. Ознакомившись с данной статьей, окончательное право выбора остаётся за покупателем, ведь кому как не ему знать, предполагаемую сферу применения приобретаемых устройств.

Лучшие зарубежные производители

Рейтинг иностранных производителей автоматов защиты и приборов УЗО поможет выбрать качественную продукцию для домашней электросети. Пользователи выделили Топ-4 брендов.

1 место – АВВ

Компания вошла в рейтинг производителей автоматов для электропроводки в квартире на основании безопасности и надежности продукции. Дорогие приборы в условиях постоянных скачков напряжения не перегорают.

Плюсы:

• компактность;
• легко собрать в щиток;
• безопасность;
• наличие выключателей с 4-мя полюсами;
• ровные края.

Минусы:

• пазы под рейку одноразовые;
• маленький выбор моделей D-класса.

2 место – Siemens

Из ассортимента легко подобрать надежный выключатель для бытовых и промышленных целей. Изготовитель устанавливает стоимость приборов в 3 раза дешевле АВВ, поэтому их стоит взять для установки в помещениях со средней нагрузкой сети. Отключение происходит при увеличении напряжения до 6 кА.

Плюсы:

• винты с подшлицовыми шляпками для крепкой фиксации;
• легкость восстановления цепи при срабатывании выключателя;
• легкость доступа к смещенному вниз распредкоробу.

Минусы:

• россиянам преимущественно доступны товары с током до 63 А;
• продукция исключительно под С-класс срабатывания;
• винты затягиваются специальной отверткой.

3 место – General Electric

В рейтинг производителей УЗО и автоматов бренд попал по причинам износостойкости, длительности эксплуатации, недорогой стоимости продукции. Номинал выключателей – от 0,5 до 63 А. Они подходят для сетей на 230-400 В.

Плюсы:

• 30 видов товаров под трех- и однофазные сети;
• бытовая серия рассчитана на 10 тыс. срабатываний и 20 тыс. механических обрывов цепи;
• рельефный тумблер;
• компактность.

Минусы:

• предел номинала – 63 А;
• подходят только под С-класс отключения.

4 место – Schneider Electric

Бытовая линейка этой марки иностранных автоматов EASY 9 характеризуется качеством изготовления и доступной стоимостью. Монтаж осуществляется на дин-рейку, срабатывание при скачках напряжения – практически моментальное. Номинал срабатывания составляет 0,5-63 А.

Плюсы:

• автоматы под 1-4 полюса;
• качественные подклеммные отверстия;
• большой выбор модульных приборов;
• несколько однофазников в одном корпусе;
• удобная ручка тумблера;
• долговечность и надежность.

Минусы: кривая – только у приборов класса В и С; высокая цена.

Как выбрать автоматический выключатель

Мы рассмотрели популярных производителей электроавтоматов, а теперь пришло время разобраться, как же правильно выбрать подходящий именно для вас вариант. Большинство неопытных покупателей считают, что нужно просто купить прибор, рассчитанный на высокое напряжение номинального тока, и дело с концом. Однако это — самая грубая ошибка, какую только можно допустить. Дело в том, что при наличии перегрузки в электроцепи при использовании такого оборудования ее разрыва просто не произойдет, так как устройство рассчитано на совершенно другие значения номинального тока. Размыкание цепи случится только при наличии короткого замыкания, а при условии выше может произойти возгорание, и все закончится плачевно.

Точно так же нельзя брать и устройство, рассчитанное на слишком малую мощность. При наличии такого оборудования будут постоянно происходить внезапные отключения при работе с несколькими бытовыми электроприборами — потребителями тока. Это, в свою очередь, приведет к быстрому выходу автомата из строя.

Маркировка электроавтоматов

Словом, чтобы не допустить ошибки, нужно учитывать определенные аспекты при выборе автомата. Выбирать его рекомендуют, ориентируясь на сечение проводов. А последний параметр определяется в зависимости от мощности всех устройств, которые будут использоваться в квартире.

Итак, что оцениваем?

Подборка автомата по мощности

1. Уровень нагрузки (предположительно). Зависит от мощности используемых приборов и связан с сечением провода. При суммарной нагрузке 5 кВт нужно выбирать показатель на 25 А.
2. Сечение проводов. Варьируется в пределах 1,5-35 квадратных мм. Для самых тонких проводов нужен автомат с показателем не менее 10 А, а для 35 — не менее 80 А. Сечение проводки легко определить по специальной маркировке на проводе с оплеткой либо замерив диаметр зачищенного провода без защитной оболочки.
3. Число жил. Если внутри провода их несколько, то номинальные значения устройства будут теми же, что и при использовании провода с одной жилой, однако конструкция самого электроавтомата будет другой — нужно брать тот, где есть возможность подключить несколько контактов.
4. Условия эксплуатации. Да, они тоже имеют значение, так как даже при одинаковом сечении провода, но разных условиях его прокладки номинал срабатывания прибора будет отличаться. Для кабеля с минимальным сечением 1,5 мм квадратных, который находится внутри стены, подойдет автомат на 10 А. А если такой же кабель находится в пластиковом коробе, то для него подойдет автомат на 16 А.
5. Скорость реагирования на повышение мощности. В квартире нужно использовать автоматы класса В, которые отключаются моментально. В коттедже можно поставить прибор класса С, который среагирует чуть позже. А в мастерских и гаражах лучше использовать автоматы с маркировкой D.

И, конечно, значение имеет и производитель. Лучше купить чуть более дорогое устройство, но от надежного бренда, чем дешевое, но неясно, насколько долго оно прослужит и насколько оно безопасно, так как информации о бренде просто нет.

Зачем менять дифавтомат

Трехполюсный дифавтомат Электрические приборы должны иметь индивидуальную защиту. Раздельные автоматы АВ и УЗО требуют габаритного щитка, что не совсем удобно для квартиры. К тому же необходимо поставить УЗО со значением тока выше, чем номинальный ток АВ в 1-2 раза. Дифавтомат ставится только на линию оптимального тока для предотвращения перегрузки всей сети и коротких замыканий.

В небольшом щитке можно поставить качественное УЗО на вводе и маленькие автоматы для защиты отдельных линий. Однако затраты на оборудование будут больше, чем на несколько дифавтоматов, но это сэкономит место.

Срабатывание дифференциального автомата также возможно в ситуациях, когда УЗО просто не будет действовать.

Виды автоматических выключателей

Все современные выключатели делятся на 2 основные категории. Рекомендуем ознакомиться с ним, поскольку это облегчит выбор подходящего устройства в дальнейшем. Автомат может быть домашним или промышленным.

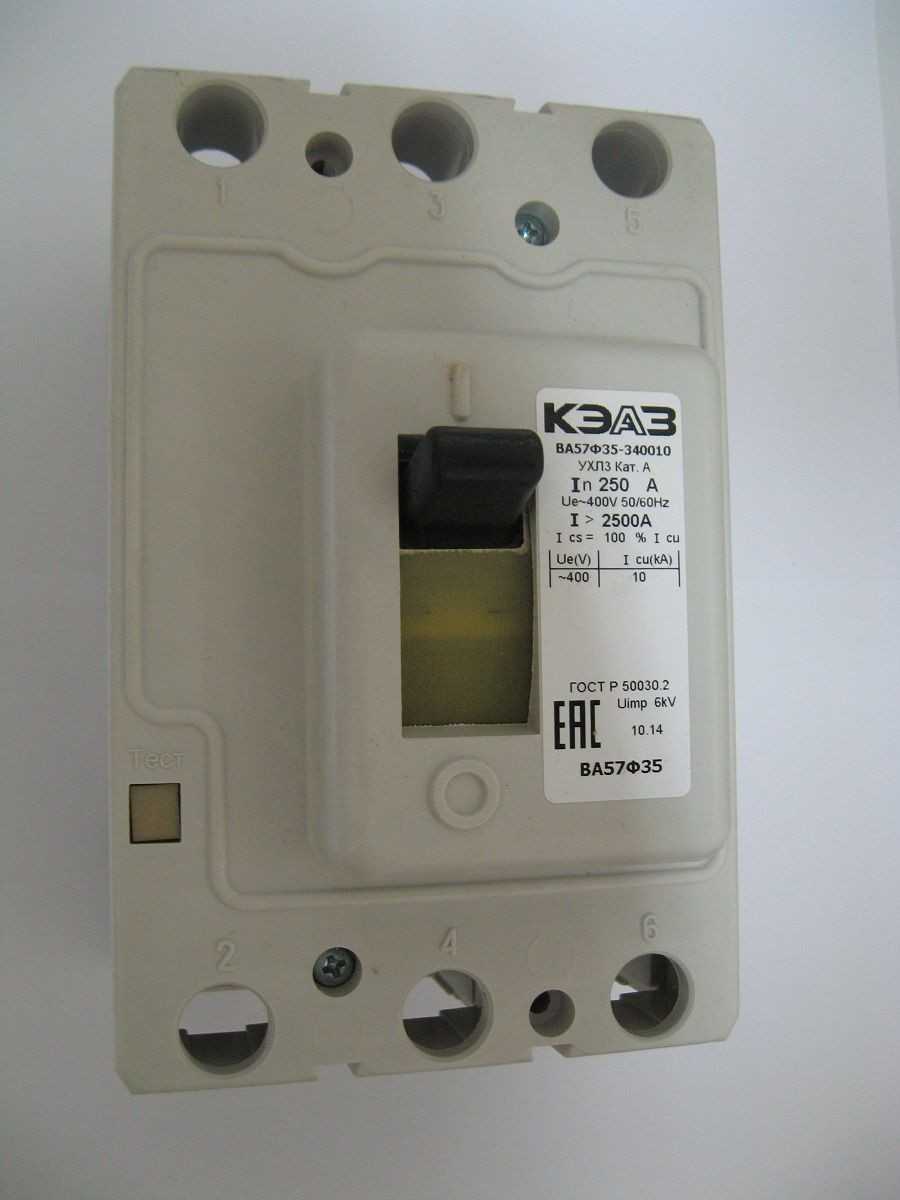

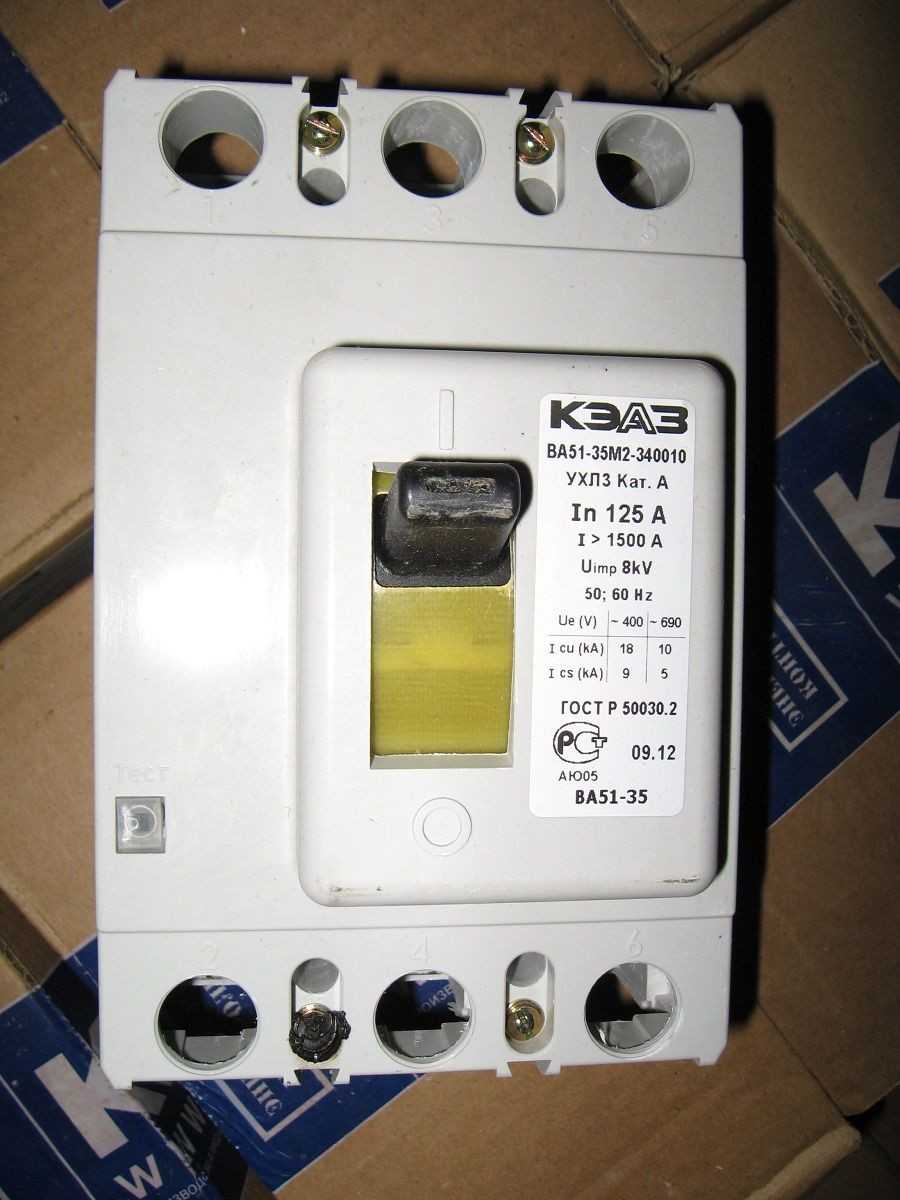

Промышленные выключатели

Как понятно из названия, такие устройства принято использовать на предприятиях, где используется массивное электрическое оборудование. Как говорилось ранее, автомат является необходимой мерой безопасности и обязателен для любой промышленности

Особенно это важно для различных мастерских, где встречается множество токарных, сверлильных и подобных станков

Внутренняя часть промышленных выключателей предназначена для работы с большим напряжением и высокими температурами. Монтаж агрегата производится в отдельном щитке квалифицированным специалистом, который обладает соответствующим уровнем допуска.

Плюсы:

• Наличие моделей не только на 2 полюса, но и на 3-4;
• Показатель максимальной переносимой силы тока составляет 250 Ампер;
• Можно устанавливать в любой позиции в пространстве;
• Гарантированный разрыв с зеленым флагом;
• Предусмотрено отдельное отключение определенных линий. При этом неповрежденные линии продолжают свою работу.

Минусы:

• Внушительная стоимость;
• Для монтажа необходимо отдельно приобрести специальный щиток;
• Крупные габариты;
• Для установки требуются услуги специалиста.

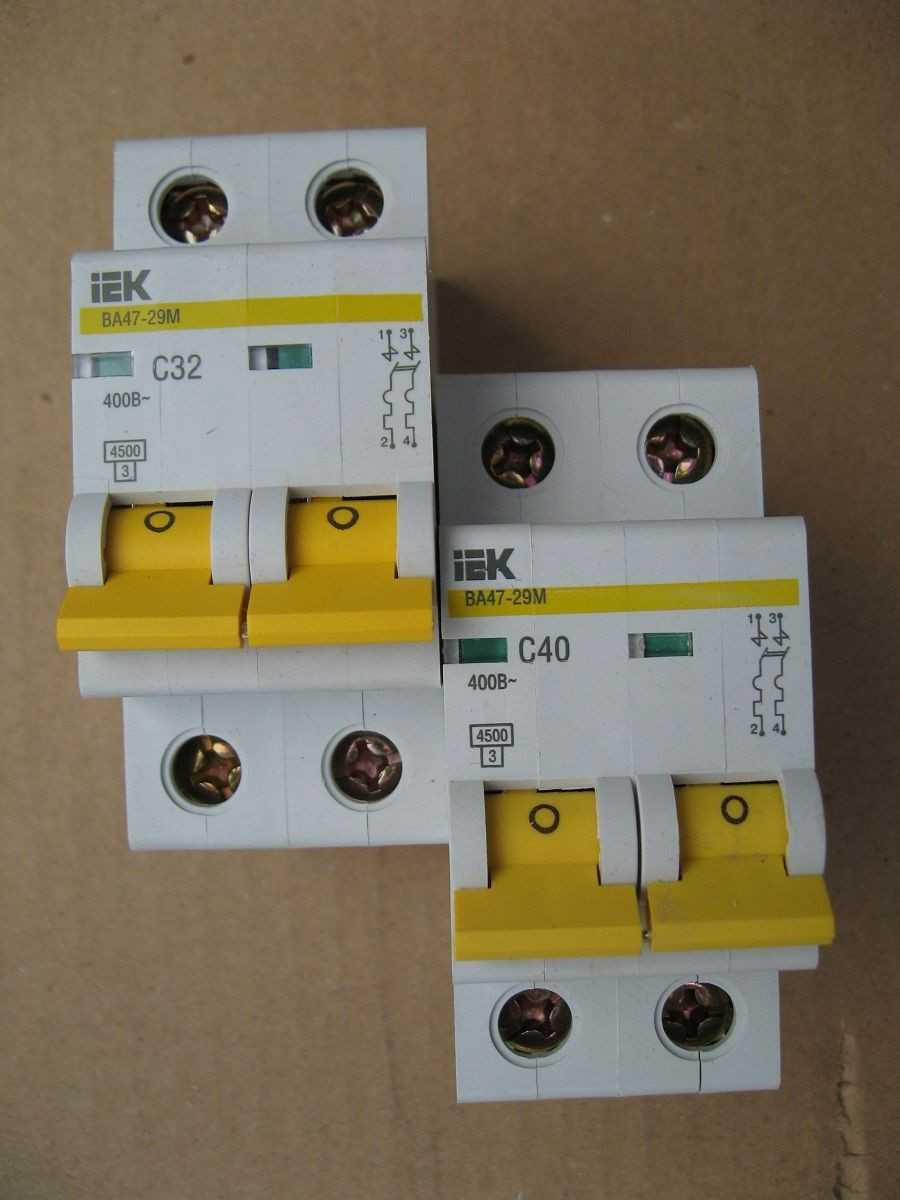

Домашние автоматы

Теперь рассмотрим стандартные бытовые модели, которые используются для установки в квартире, частном доме, гараже и тому подобном. В большинстве случаев домашний автоматический выключатель имеет модульную форму. Его подключают к счетчику или выносят в отдельный щиток. Главное преимущество перед промышленными вариантами – это компактный корпус.

Если автомат устанавливается в здании со слишком большой площадью, то рекомендуется устанавливать несколько устройств по различным зонам, исходя из нагрузки от электрической техники.

Плюсы:

• Бюджетная стоимость;
• Рассчитан на множество циклов выключения и включения;
• Много различных вариантов касаемо номинального уровня тока;
• Мгновенное срабатывание при необходимости;
• Довольно быстро и просто фиксируются на рейке;
• Компактные габариты.

Минусы:

• Большинство моделей крайне схожи между собой. Значение номинального тока можно узнать только по надписи на корпусе. Если пользователь перепутает и установит автомат с не соответствующей мощностью, то повышается риск того, что механизм не успеет среагировать на перегрузку или замыкание;
• При частом возникновении электрической дуги материал внутри корпуса начинает портиться. Из-за этого снижается срок службы, а также появляется неприятный запах гари.

Ток по номиналу и для работы

Характеристики для выбора выключателя существенно различаются по мощностям. Установки с завышенным током применять не рекомендуют. Часто при повышении нагрузки устройство просто отказывается срабатывать, вызывая серьезные последствия с возможным возникновением перегрева и даже пожара. Обычно электрики придерживаются следующих величин при выборе:

На освещение с сечением медной жилы в 1.5 мм квадратных требуется 10А, на розетки – 16А, на водные нагреватели – 25А, на плиту – 32А, на всю линию с электроплитами – 50А. Если вы хотите точно подсчитать всю мощность, то надо сложить величины всех приборов быта, расположенных в помещении, а потом результат разделить на напряжение в сети – 220В.

Конструкция автоматических выключателей такова, что данные про номинальные ток располагаются всегда на лицевой стороне. Вы также можете узнать и про время реагирования до расцепления после возникновения превышающей нагрузки в сети.

Есть даже возможность устанавливать дополнительные функции. Часто используют специализированный детектор, отслеживающий появление человека в пространстве. Для этого не требуется каких-то особенных знаний. Есть только рекомендательные пожелания, которые можно и не выполнять по желанию.

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

https://youtube.com/watch?v=rEt0wIeHNLc
